Installatie Vloerstandaard

De vloerstandaard is een optionele accessoire. Volg onderstaande instructies voor het in elkaarzetten en installereren van uw LED-display op de standard.

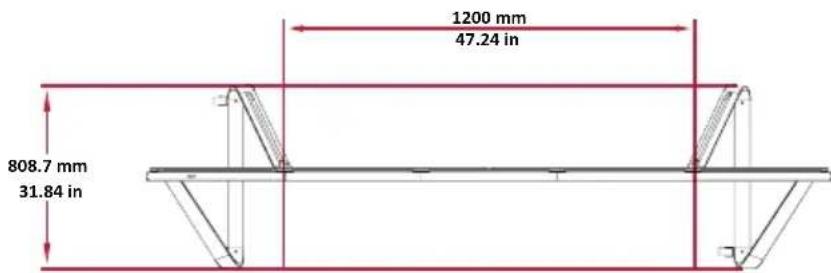

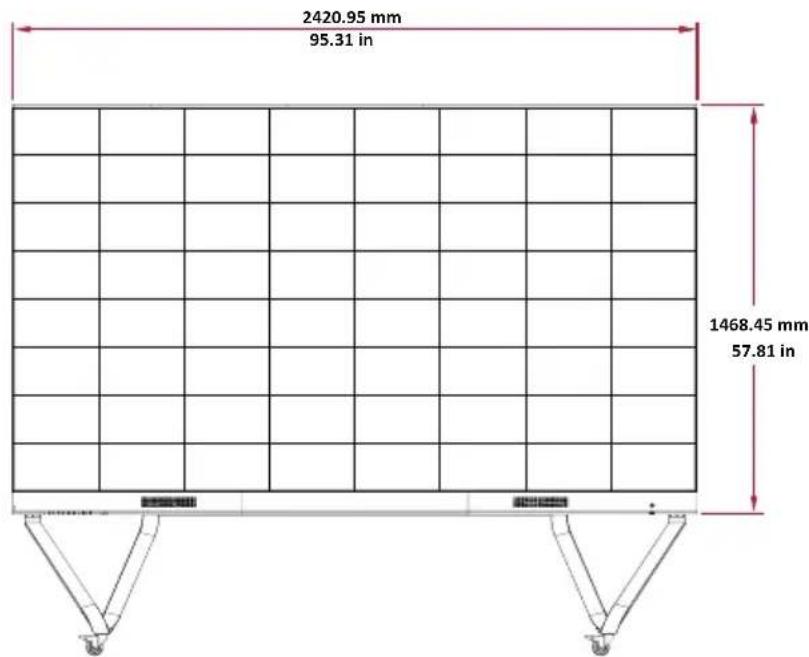

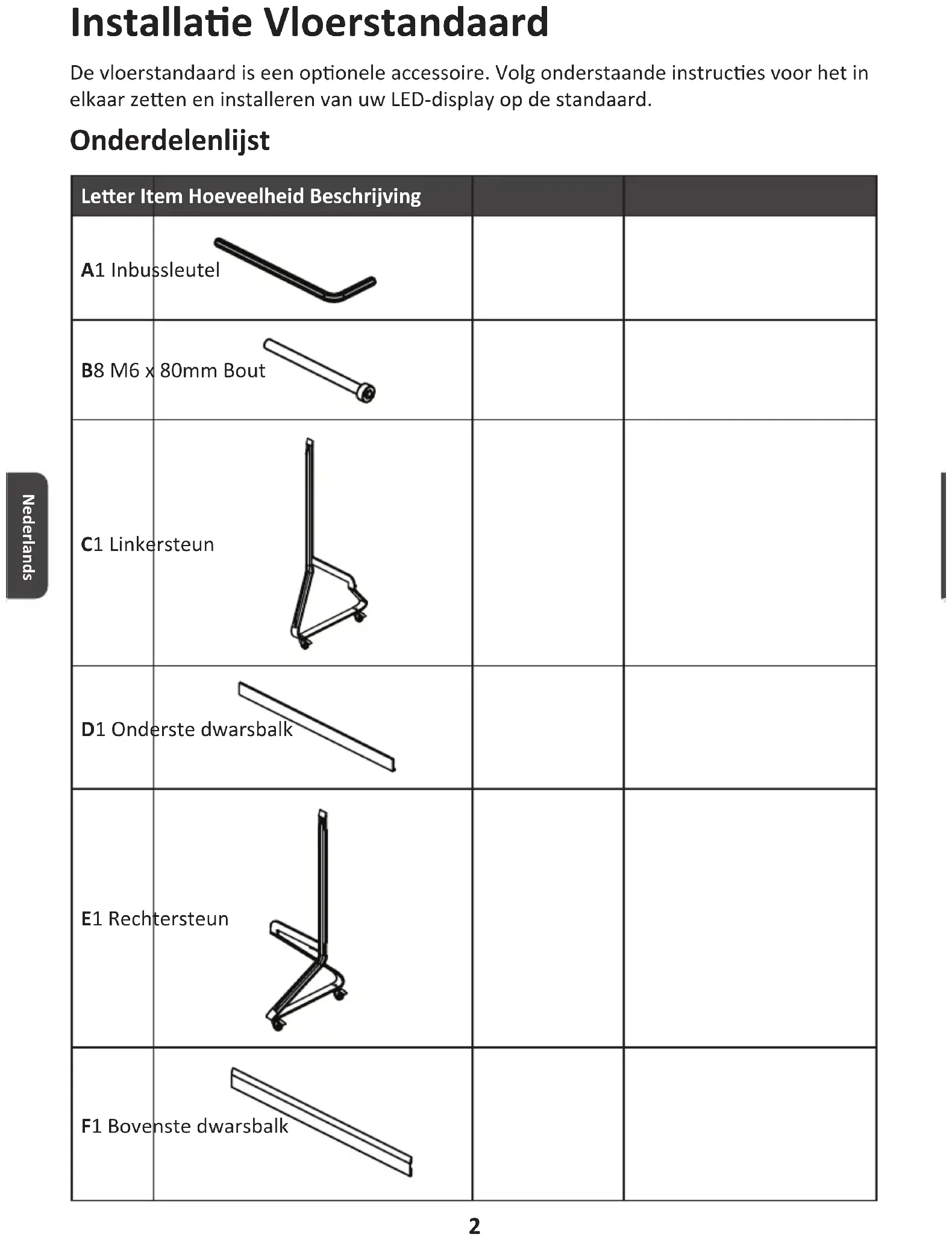

Onderdelenlijst

Letter Item Hoeveelheid Beschrijving
A1 Inbussleutel
B8 M6 x 80mm Bout
C1 Linkersteun
D1 Onderste dwarsbalk
E1 Rechtersteun
F1 Bovenste dwarsbalk

OPGELET

• Deze standardaard moet alleen worden gebruikt met ViewSonic Direct View LD108-121. Het gebruik van deze standardaard met andere modellen kan zorgen voor instabilititeit en letsel.

GEVAAR VOOR KANTELEN!

• Rol de standard NIET over de kabel of ongelijke, vuile, zachte of sterk hellende oppervlakken.
• Duw NIET gegen de voorkant van de display. Ontgrendel.altijd de wielen voorafgaand aan verplaatsen. Het Niet naleven van deze waarschuwing kan leiden tot schade aan apparatuur en lichamelijk letsel.

De vloerstandaard in elkaar zetten

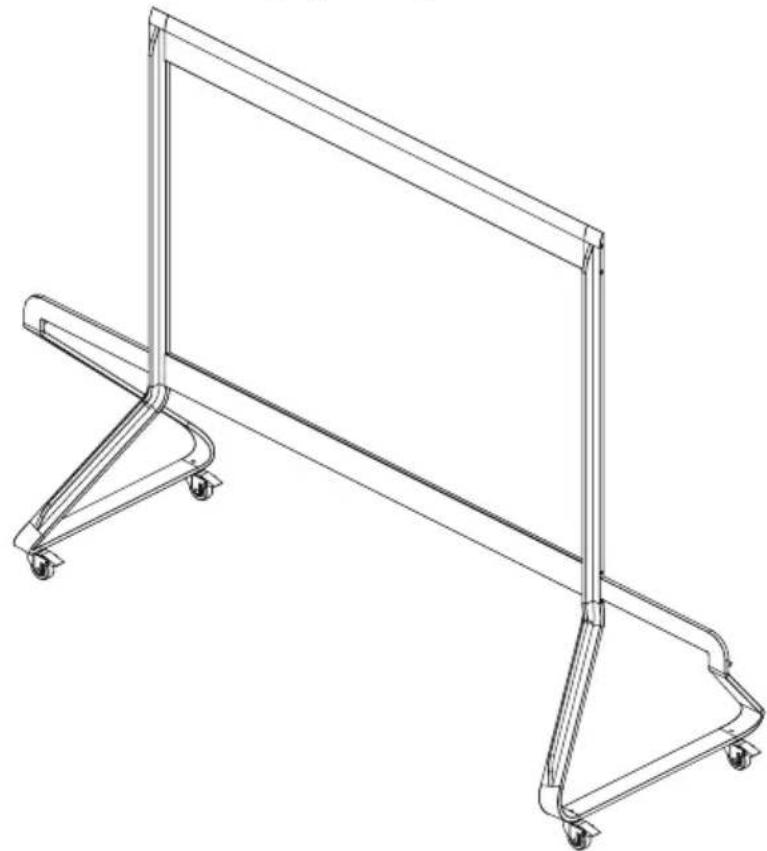

1. Verbind de linker steun "C" met de onderste dwarsbalk "D" met twee (2) M6 x 80mm bouteen "B" en met gebruik van een inbussleutel "A".

1. Verbind de rechtter steun "E" met de onderste dwarsbalk met twee (2) M6 x 80mm bouteen.

1. Verbind de bovenste dwarsbalk "F" met de linker en rechter steunen met vier (4) M6 x 80mm bouten.

1. Zorg ervoor dat alle bouten stevig zichn vastgedraaid met een inbussleutel.

Systeem Controlebox verbinden met de Vloerstandaard

1. Vouw het paneel van de systeembesturingskast voorzichtiguit. Zorg ervoor dat het hoofdbedieningspaneel van het systeem zich aan de linkerkant bevindt.

NOOT: Wees voorzichtig, want het paneel van de systeembesturingskast is in tweeën gedeel met de draden bevestigd.

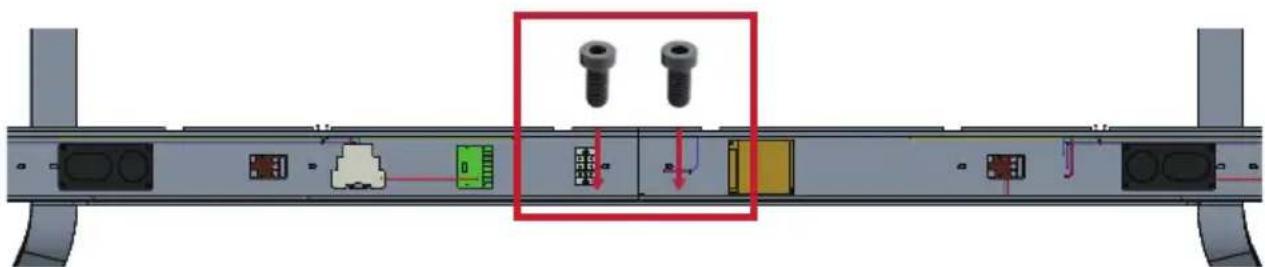

1. Lijn de systeembesturingskastuit met de 6 gaten in de onderste dwarsbalk en maak het vast met 6 schroeven (M6x10mm).

1. Installee twee (2) extra schroeven (M6x10mm) om de twee halten van de systeembesturingskast met elkaar de verbinden.

NOOT: Schroeven (M6x10mm) worden geplaatst in de accessoiredoos van de LEDdisplay.

Installatie van de Middenkasten

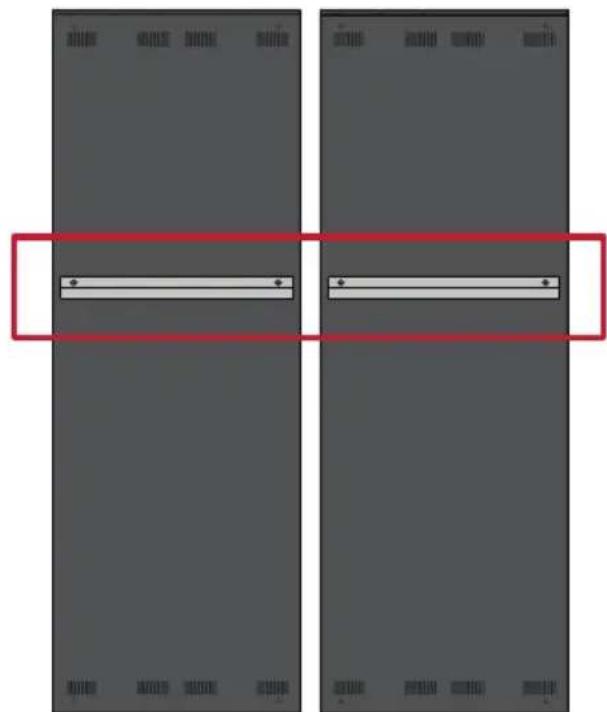

1. Zorg ervoor dat de 2 montagebeugels aan dechterkant van de 2 middelste kasten zich gepositioneerd zoals hieronder weergegeven:

1. Til de kast voorzichtig op de vloerstandaard en zorg ervoor dat de montagebeugel in de steungroef van de bovenste dwarsbalk valt. De onderkant van de kast zal op de onderste dwarsbalk rusten.

1. Zet de kast vast aan de steun met de bijgeleverde schroeven (M6x10mm).

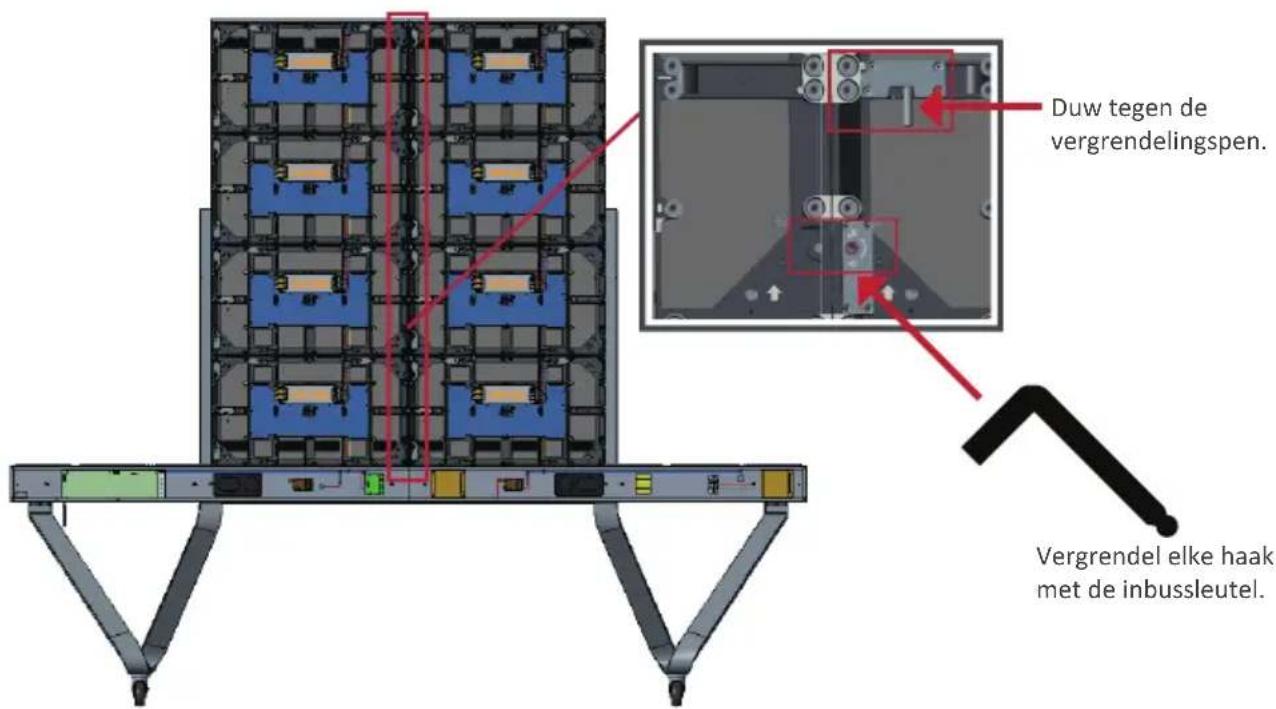

1. Duw elke vergrendelingspen en vergrendel iedere haak met de inbussleutel om iedere kast veilig met elkaar te verbinden. Het kan nodig+zijn om het gat uit te lijnen met een inbussleutel voor het koppelen van de vergrendelingspen.

NOOT: Er zitten 4 vergrendelingspennen en 8 haken:tussen elke kast.

Installatie van de Linker- en Rechterkast

1. Til de linker andrechtter kast voorzichtig op de vloerstandaard en zorg ervoor dat de montagebeugel in de steungroef van de bovenste dwarsbalk valt. De onderkant van de kast zal op de onderste dwarsbalk rusten.

NOOT: Lijn de gaten van de kast uit met de systeembesturingskast.

1. Duw elke vergrendelingspen aan en vergrendel elke haak met de inbussleutel om de linker en rechter kast met de middelste kasten te verbinden.
2. Zet de linker en rechter kast vast aan de steun met de bijgeleverde schroeven (M6x10mm).

NOOT: Er zitten 4 vergrendelingspennen en 8 haken:tussen elke kast.

Sluit de Network- en Voedingskabels aan

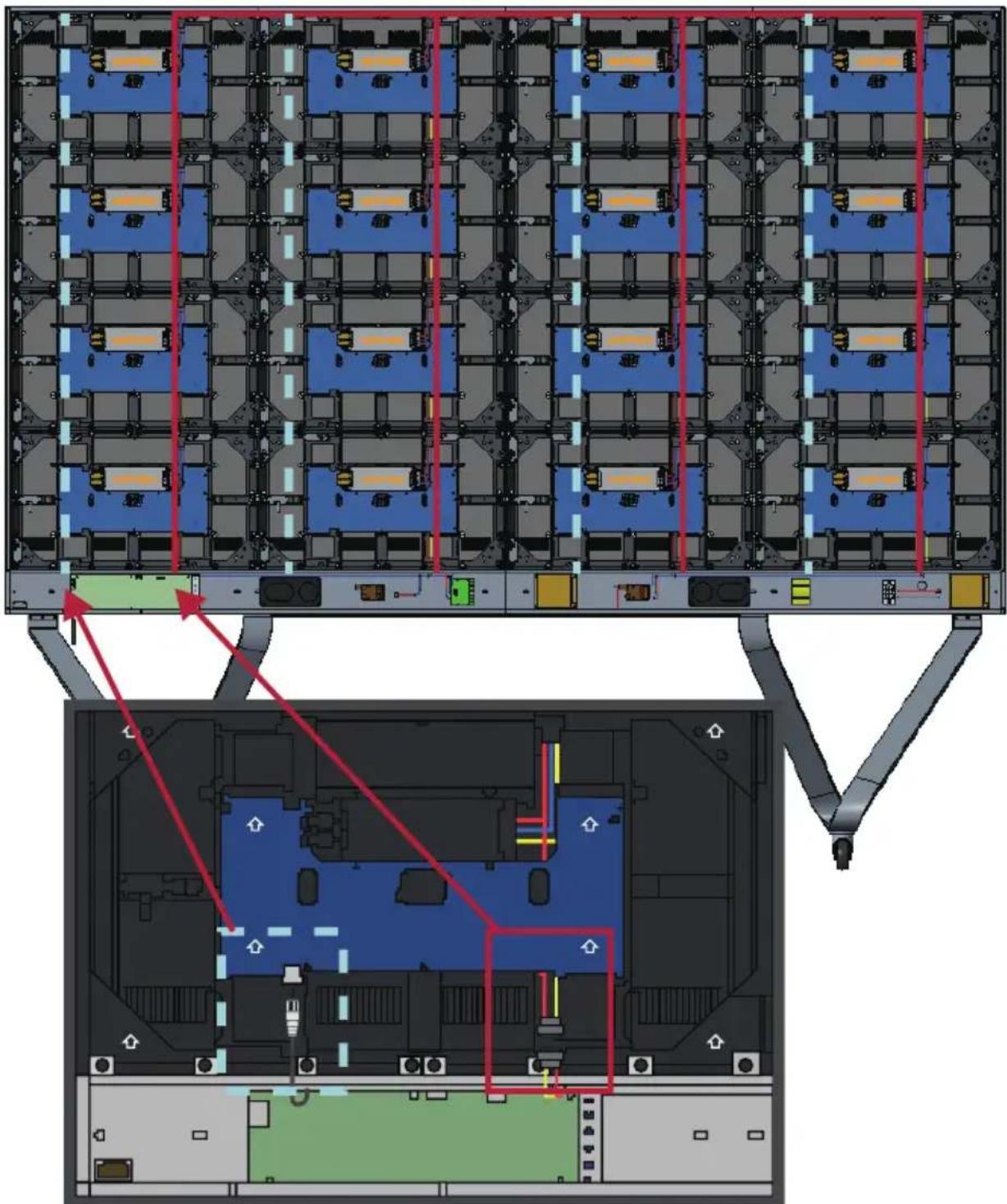

Sluit de network- en voedingskabels van elke kast aan op de systeembesturingskast.

NOOT: Erijken 4 Network- en 4 Voedingskabels om aan te sluiten.

Network 1

Network 2

Network 3

Network 4

Power

Installatie van de LED Modules

Installer iedere LED-module op de kasten, en zorg ervoor dat de nummers op de module overeenkomen met de kast. Zorg ervoor dat elke module vlak staat en dat er weinig tot geen ruimte is:tussen de modules.Het kan nodig+zijn om Lichtjes te tikken op de module zodat het gelijk komt te staan.

OPGELET Draag antistatische handschoenen voor het behandelen van de LED-modules.

Installatie Systemem Controlebox Covers

Erijken drie (3) Systeem Controlebox Covers: Links, Midden en Rechts

1. Begin met het installereren van de rechtter cover op de systeembesturingskast.

NOOT: Zorg ervoor dat de voedingskabel is aangesloten op de systeembesturingskast voordat u de cover vastmaakt.

1. Controller na het aansluiten van de voedingskabel of de rechter cover op een lijn ligt met de systeembesturingskast; bevestig het verwolgens met de 12 bijgeleverde schroeven (KM3x6mm).

NOOT: Schroeven (KM3x6mm) worden geplaatst in de accessoiredoos van de LEDdisplay.

1. Herhaal de bovenstaande stappen voor de middelste en de linker cover. Als alle covers eenmaal vast zitten, is uw LED-display maar voor gebruik.
