Tipo de producto	Base de suelo para pantalla LED
Marca	Viewsonic
Modelo	LDSTND003
Compatibilidad	Solo con ViewSonic Direct View LD108-121
Materiales	Acero
Altura máxima	Aproximadamente 2000 mm
Ancho	Aproximadamente 1500 mm
Profundidad	Aproximadamente 800 mm
Peso total	Aproximadamente 50 kg
Capacidad de carga	Hasta 100 kg
Ruedas	Sí, con frenos
Funciones principales	Soporte para pantalla LED, permite el desplazamiento sobre ruedas
Instalación	Requiere ensamblaje con herramientas incluidas (llave Allen)
Herramientas incluidas	Llave hexagonal (Allen)
Fijaciones incluidas	Pernos M6 x 80 mm, tornillos M6 x 10 mm, tornillos KM3 x 6 mm
Seguridad	Riesgo de vuelco – rodar solo sobre superficie plana, desbloquear las ruedas antes de mover, no empujar la parte frontal de la pantalla
Mantenimiento	Limpiar con un paño seco; no usar productos abrasivos
Piezas de repuesto	Pernos, tornillos, llave Allen disponibles como opción
Reparabilidad	Reparable por un técnico autorizado de ViewSonic
Garantía	2 años (según condiciones del fabricante)

Preguntas frecuentes - LDSTND003 VIEWSONIC

¿Cuál es el peso máximo soportado por la base LDSTND003?

La base está diseñada para soportar solamente el modelo ViewSonic Direct View LD108-121. El peso total de la pantalla y el soporte no debe exceder 100 kg.

¿Puedo usar este soporte con otras pantallas que no sean la LD108-121?

No, según las instrucciones, este soporte solo debe usarse con ViewSonic Direct View LD108-121. El uso con otros modelos puede causar inestabilidad y lesiones.

¿Cómo ensamblar la base de suelo?

Fije los soportes izquierdo (C) y derecho (E) al travesaño inferior (D) con los pernos M6 x 80 mm (B) y la llave Allen (A). Luego fije el travesaño superior (F) a los soportes con cuatro pernos. Apriete todos los pernos correctamente.

¿Cómo instalar la caja de control del sistema?

Despliegue con cuidado el panel de la caja de control, alinéelo con los 6 orificios del travesaño inferior y fíjelo con 6 tornillos M6 x 10 mm. Instale dos tornillos adicionales para conectar las dos mitades de la caja.

¿Cómo instalar las cajas centrales?

Coloque los soportes de montaje en la parte posterior de las cajas centrales como se indica. Levante cada caja sobre la base, fije el soporte en el conducto del travesaño superior, luego atornille con los tornillos incluidos. Bloquee los ganchos con la herramienta hexagonal.

¿Cómo instalar los módulos LED?

Use guantes antiestáticos. Instale cada módulo LED haciendo coincidir los números del módulo con los de la caja. Asegúrese de que los módulos estén al ras sin espacios. Golpee suavemente si es necesario.

¿Cómo limpiar la base de suelo?

Use un paño suave y seco para limpiar el polvo. No use productos químicos o abrasivos que puedan dañar el acabado.

¿Qué hacer si la base se vuelca?

Asegúrese de que las ruedas estén desbloqueadas antes de mover el soporte. Nunca empuje la parte frontal de la pantalla. Si la base se vuelca, contacte al soporte técnico de ViewSonic para inspección.

¿Dónde encontrar piezas de repuesto para el LDSTND003?

Los pernos, tornillos y llave Allen están incluidos. Para piezas adicionales, contacte a un distribuidor autorizado de ViewSonic o consulte el sitio web del fabricante.

¿Cuánto dura la garantía de la base?

La garantía estándar es de 2 años a partir de la fecha de compra. Consulte las condiciones específicas en el sitio web de ViewSonic.

MANUAL DE USUARIO LDSTND003 VIEWSONIC

Instalación del pedestal para el suejo

El pedestal para el sueño es un accesorio optional. Siga las instrucciones que se indicate a continuación para ensamblar e instalar la pantalla de LED en el pedestal.

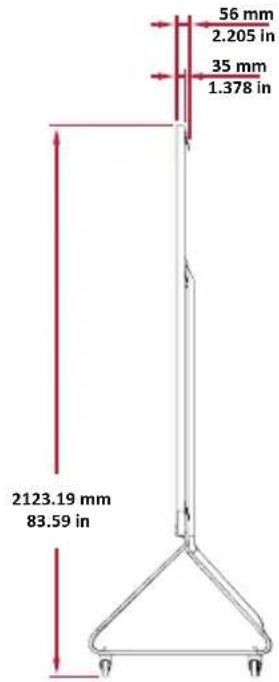

Lista de componentes

Letra Elemento Cantidad Descripción
A 1			Herramienta hexagonal (Ilave Allen)
B 8 Tornillos M6 x 80 mm
C 1 Soporte izquierdo
D 1 Viga transversal inferior
E 1 Soporte derecho
F 1 Viga transversal superior

PRECAUCION

• Este pedestal debe utilizes unicamente con ViewSonic Direct View LD108-121. El uso de este pedestal conOthers modeloscouldcaesarestabilitad ylesiones.

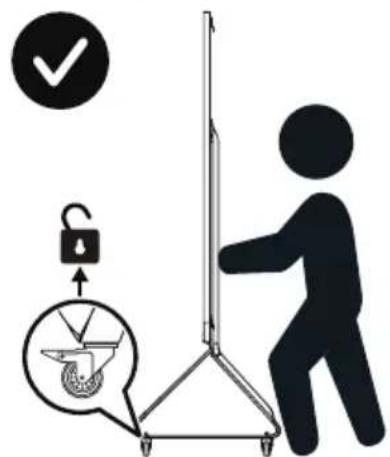

! iPELIGRO DE INCLINACION!

• NO haga rodar el pedestal sobre cables, superficies irregularares, sucias, blandas o muy inclinadas.
• NO empuje la parte frontal de la pantalla. Siempre desbloquee las ruedas antes de traslatar el producto. Si no se siguen estasindicaciones, el equipo能把 resultar dañado y se pueda producir lesiones personales.

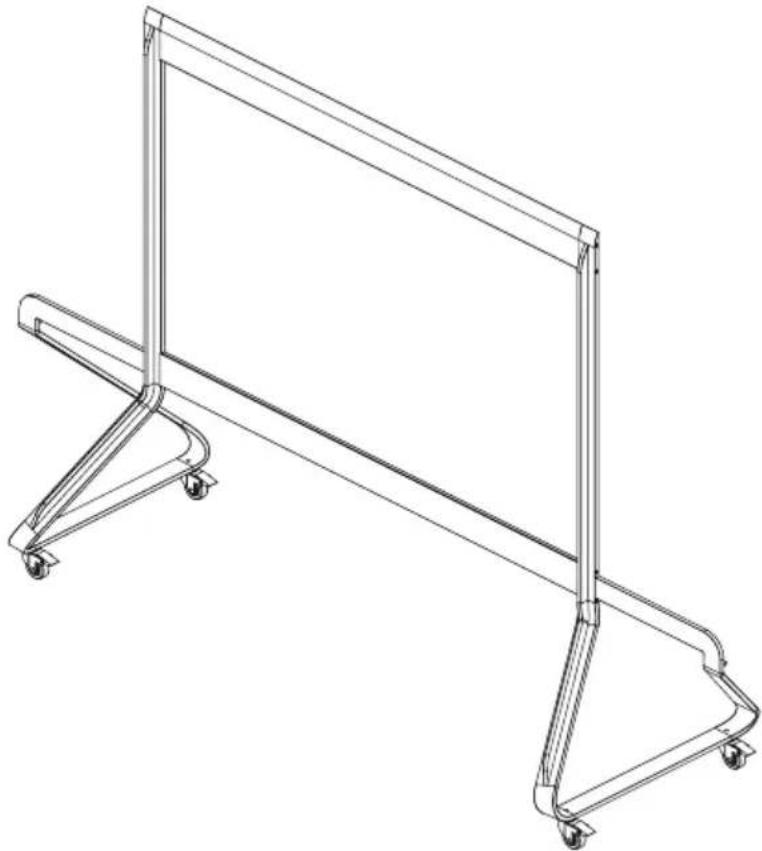

Ensamblar el pedestal para el suejo

1. Una el soporte izquierdo "C" a la viga transversal inferior "D" con dos (2) tornillos M6 x 80 mm "B" y mediante una llave Allen "A".

1. Una el soporte derecho "E" a la viga transversal inferior con dos tornillos (2) M6 x 80 mm.

1. Una la viga transversal superior "F" a los soportes izquierdo y derechos con quatre tornillos (4) M6 x 80 mm.

1. Asegúrese de que todos los tornillos estén presupuestos correctamente con una llave Allen.

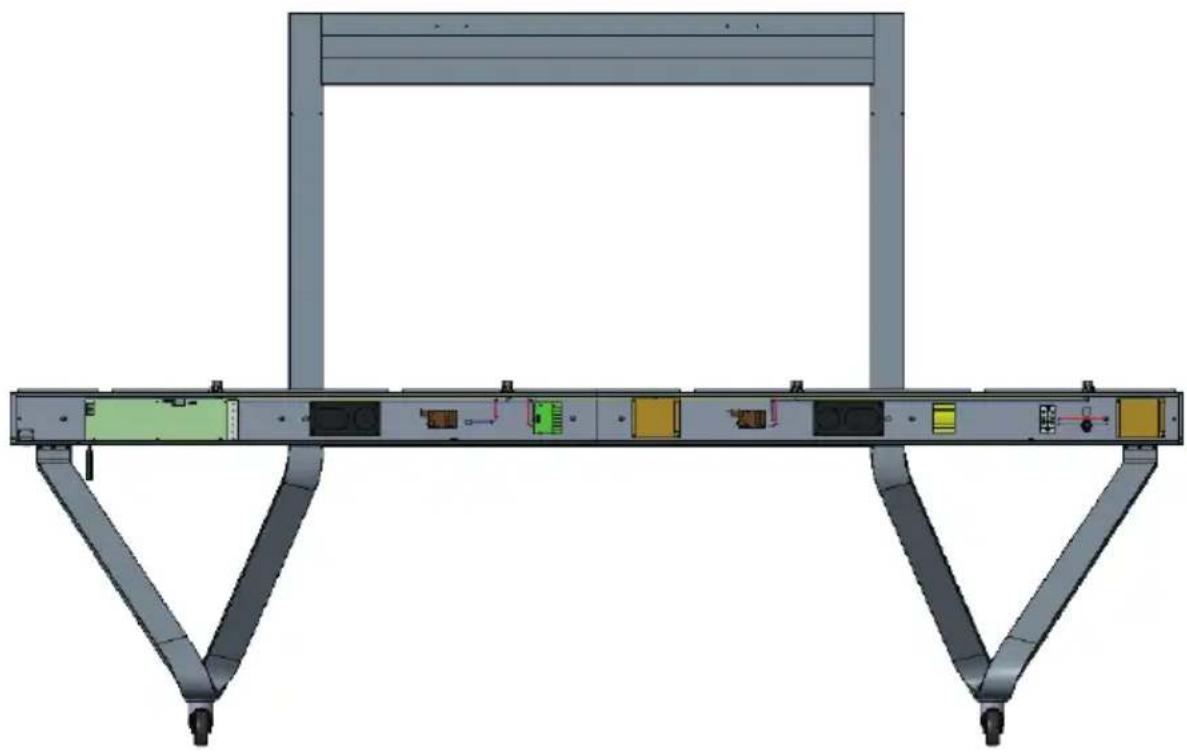

Conectar la caja de control del sistema a la base para el suelo

1. Despliegue con cuidado el panel de la caja de control del sistema. Asegúrese de que la tarjeta de la caja de control del sistema está la izquierda.

NOTA: Extreme las precauciones, ya que el panel de la caja de control del sistemas se分开aré en dos piezas y los cables seguirán connectados.

1. Alinee la caja de control del sistema con los 6 orificios de la viga transversal inferior y asegúrela con 6 tornillos M6x10 mm.

1. Instale dos (2) tornillos adiconiales (M6× 10mm) para conectar las dos mitades de la caja de control del sistema.

NOTA: Los tornillos (M6x10 mm) está colocados en la caja de accesorios de la pantalla LED.

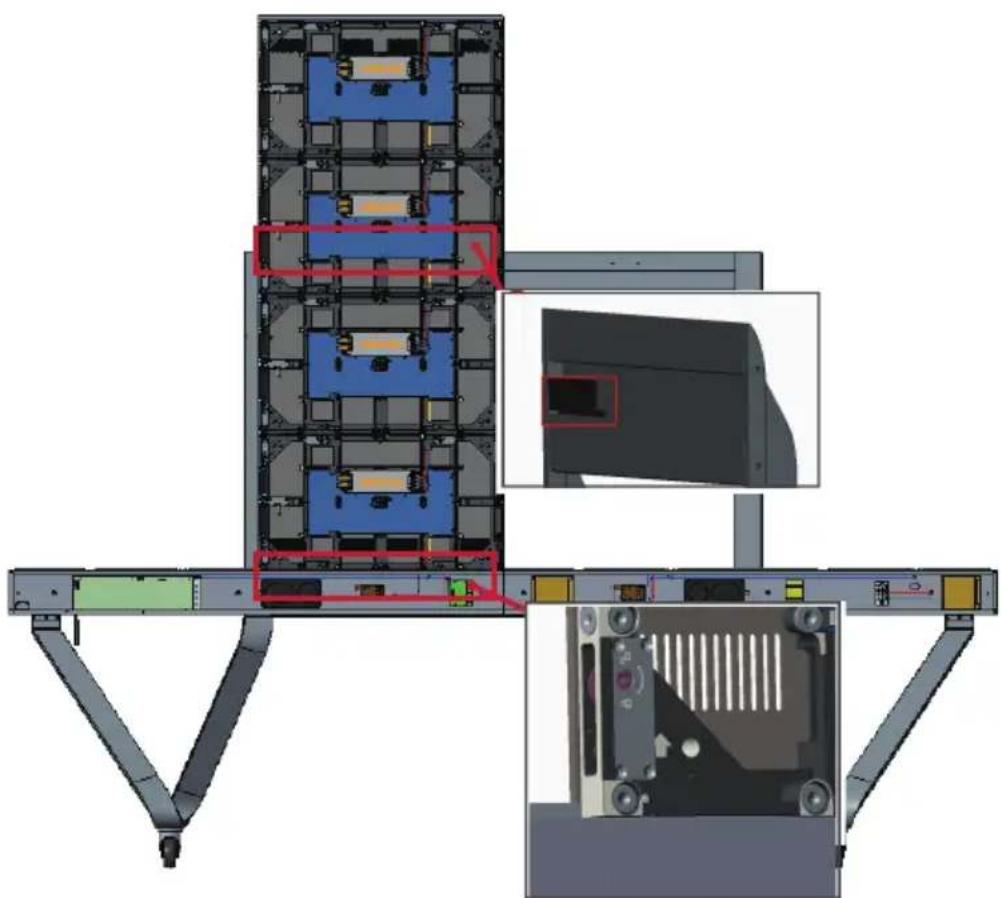

Instalar los armarios centrales

1. Asegúrese de que los 2 soportes de instalación de la parte posterior de los 2 armarios centrales están ubicados tal y como se muestra continua:

1. Levante con cuidado un armario hasta el pedestal para el suelo, fjando el soporte de instalacion en el canal de soporte de la viga transversal superior. La parte inferior del armario descansará sobre la viga transversal inferior.

1. Asegure el armario en el soporte con los tornillos proportionados (M6x10 mm).

1. Empujé cada tornillo debloqueo ybloquee cada gancho con la llave Allen para conectar de forma segura cada armario junto. Puede sernecessary alinear el orificio con una llave Allen para enganchar el tornillo debloqueo.

NOTA: Hay 4 tornillos debloqueo y 8 ganchos entre cada armario.

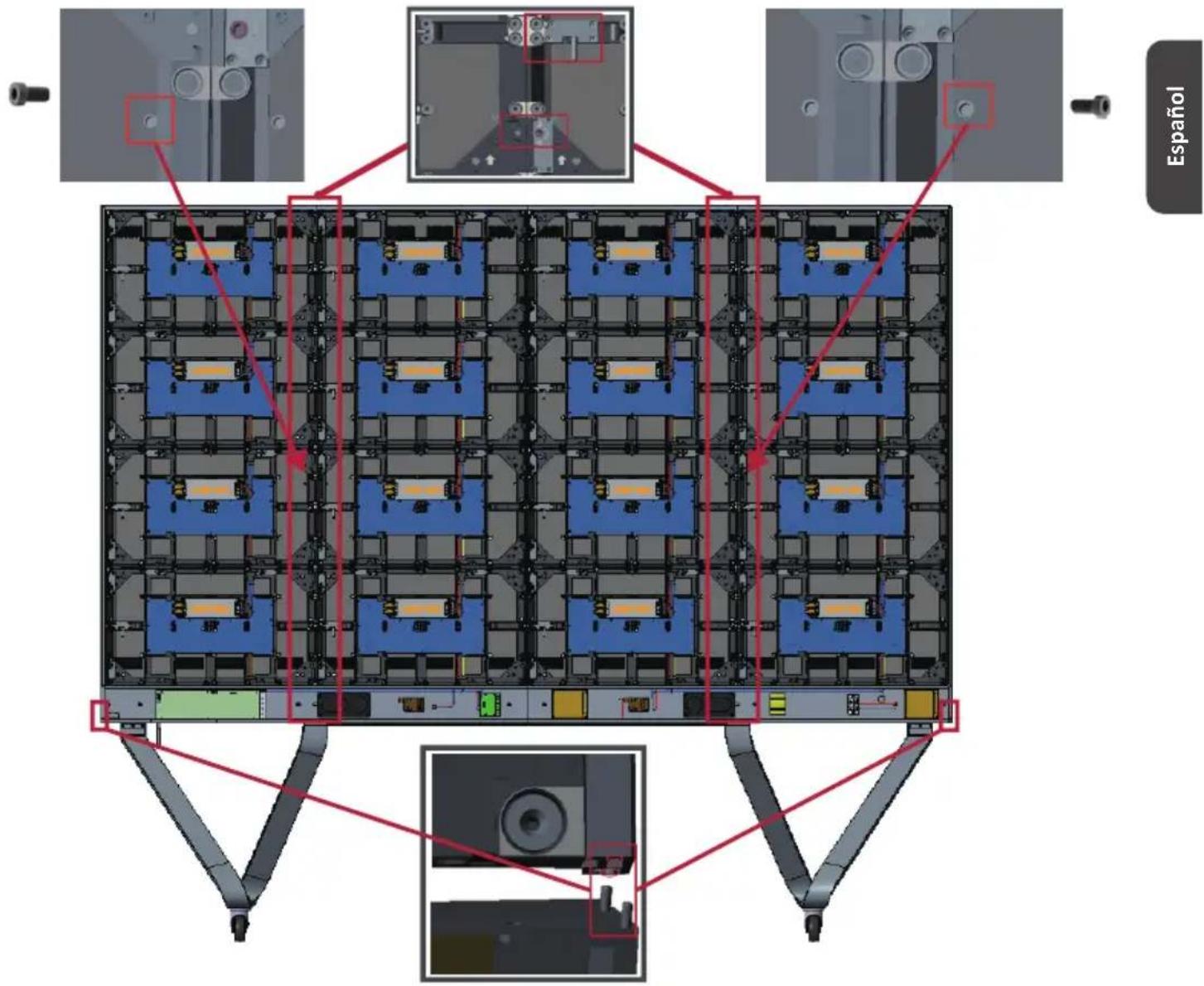

Instalar el armario izquierdo y derecho

1. Levante con cuidado el armario izquierdo y derecho del pedestal del suelo, fjando el soporte de instalacion en el canal del soporte de la viga transversal superior. La parte inferior del armario descansará sobre la viga transversal inferior.

NOTA: Asegürese de que el armario y la caja de control del sistema está alineados.

1. Empujé cada tornillo de bloqueo y bloquee cada gancho con la herramienta hexagonal para unir de forma segura los armarios izquierdo yaretho a los armarios intermedios.
2. Asegure los armarios izquierdo y derecho en el soporte con los tornillos proportionsionados (M6x10 mm).

NOTA: Hay 4 tornillos debloqueo y 8 ganchos entre cada armario.

Conectar los cables de red y alimentación

Conecte los cables de red y alimentacion de cada armario a la caja de control del systema.

NOTA: Hay 4 cables de red y 4 cables de alimentacion para conectar.

Network 1

Network 2

Network 3

Network 4

Power

Instalar los;módulos de LED

Instale cada modulo de LED en los armarios, asegurándose de que coincidan los número correspondientes del modulo y del armario. Asegúrese de que losódulos estan alineados entre si y que apenas haySeparatedación entre cada uno de ellos. Puede que seaAPS necessario golpear suavamente el modulo para que quede al ras.

PRECAUCION Póngase uno guantes antiestéticos antes de Manipular los modulos de LED.

Instalar las cubiertas de la caja de control del sistema

Hay tres (3) cubiertas de caja de control del sistema: Izquierda, central y derecha.

1. Comience instalando la cubierta derecha en la caja de control del sistema.

NOTA: Asegúrese de que el cable del botón de alimentación está conectado al cable de alimentación de la caja de control del sistemas antes de fjjar la cubierta.

1. Después de conectar el cable del botón de alimentación, asegúrese de que la cubierta derecha está correctamente alineada con la caja de control del sistemas; a continuación, asegúrela con los 12 tornillos proportionados (KM3x6 mm).

NOTA: Los tornillos (KM3x6 mm) está colocados en la caja de accesorios de la pantalla LED.

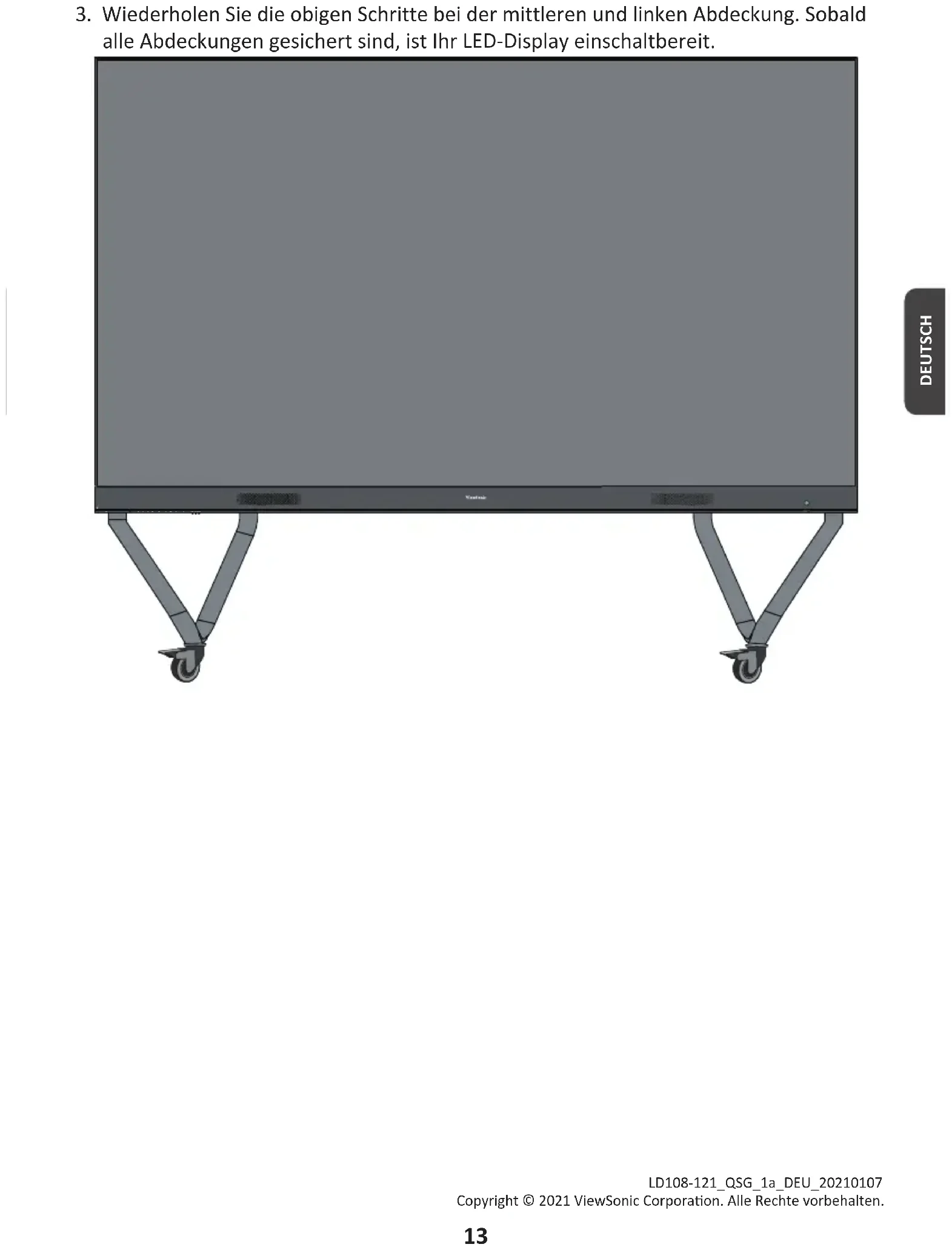

1. Pepita los pasos anteriores para la cubierta central e izquierda. Cuando todas las cubiertas estén fjadas,ould encender la pantalla de LED.
