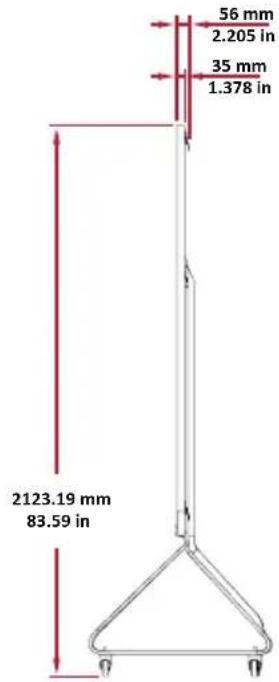

Установка на напольную стойку Напольная стойка является дополнительной принадлежностью. Следуйте приведенным ниже инструкциям по сборке и монтажу светодиодного дисплея на

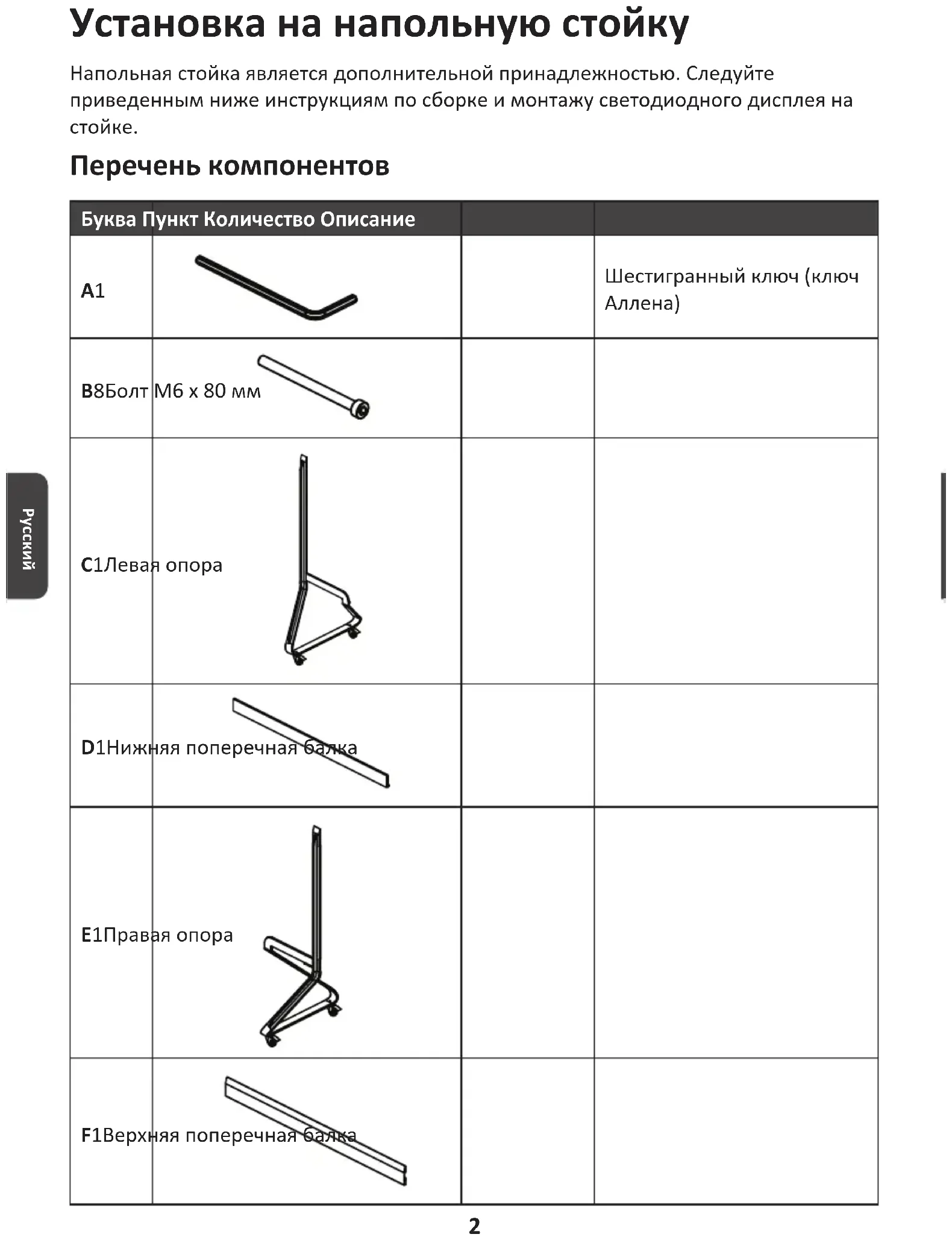

Перечень компонентов Буква Пункт Количество Описание A 1 Шестигранный ключ (ключ

B 8 Болт M6 x 80 мм C 1 Левая опора D 1 Нижняя поперечная балка E 1 Правая опора F 1 Верхняя поперечная балка3

• Данная стойка предназначена только для установки ViewSonic Direct View LD108-121. Использование данной стойки с другими моделями может привести к потере устойчивости и травмам. ОПАСНОСТЬ ОПРОКИДЫВАНИЯ!

• ЗАПРЕЩАЕТСЯ перекатывать стойку через кабели, перемещать ее по неровным, грязным, мягким или наклонным поверхностям.

• ЗАПРЕЩАЕТСЯ толкать дисплей спереди. Всегда разблокируйте колеса перед тем как перемещать стойку. Несоблюдение данного требования может привести к повреждению оборудования и травмам.4 Сборка напольной стойки 1. Соедините левую опору «C» с нижней поперечной балкой «D» с помощью 2-х (двух) болтов M6 x 80 мм «B» и шестигранного ключа «A».

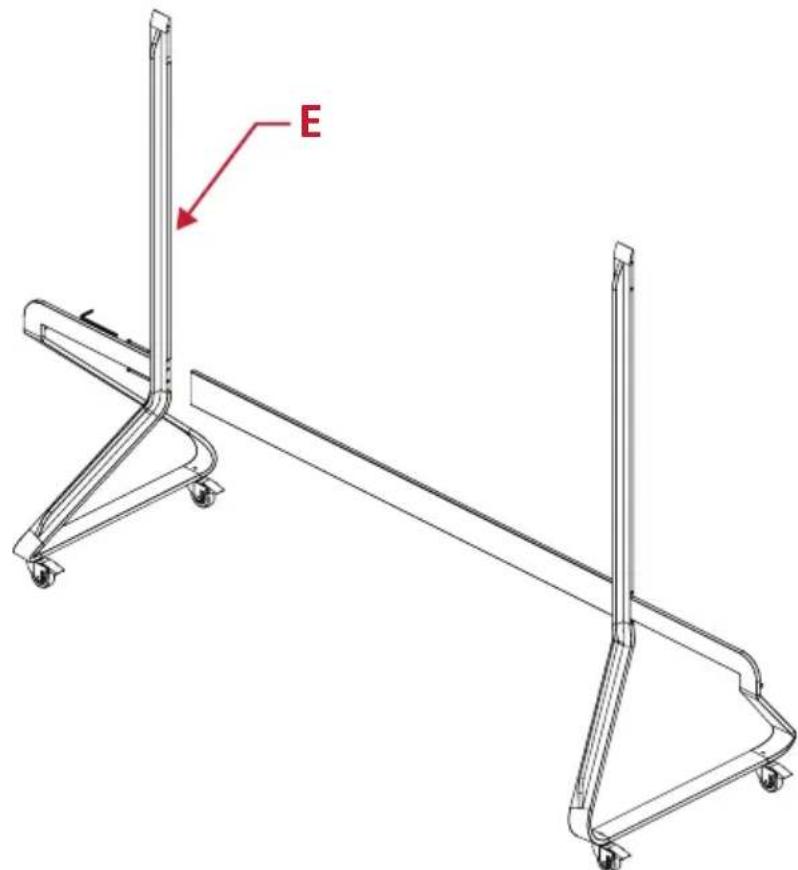

2. Соедините правую опору «E» с нижней поперечной балкой 2-мя (двумя) болтами M6 x 80 мм.

Русский3. Соедините верхнюю поперечную балку «F» с левой и правой опорами с помощью 4-х (четырех) болтов M6 x 80 мм.

4. Убедитесь, что все болты прочно затянуты с помощью шестигранного ключа.

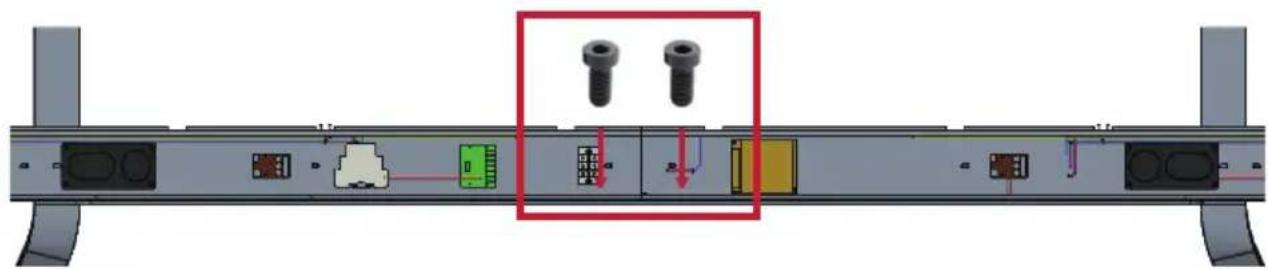

Присоединение системной коробки управления к напольной стойке

Установка средних корпусов

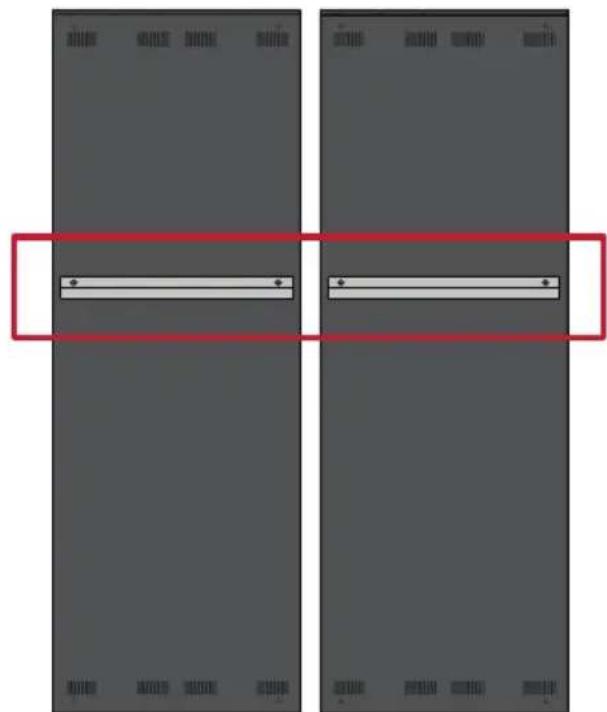

1. Убедитесь, что 2 монтажных кронштейна на задней стороне 2 средних корпусов

расположены, как показано на рисунке ниже:

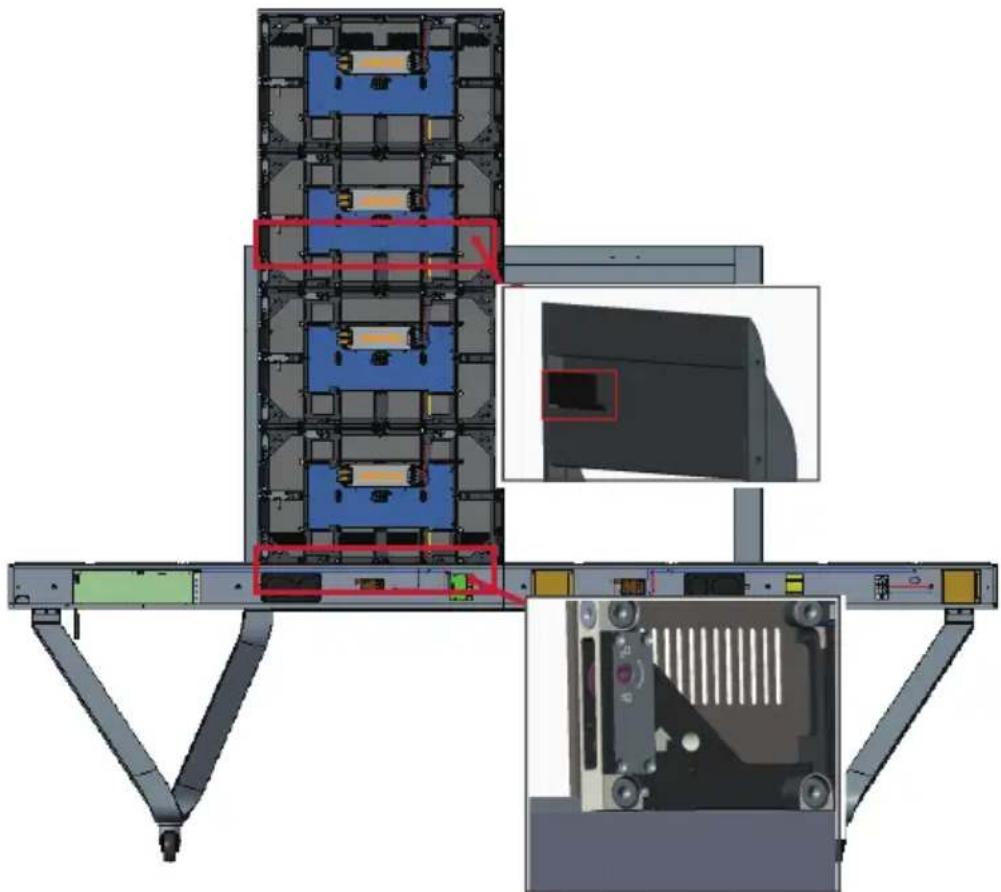

2. Осторожно приподнимите корпус и установите его на напольную стойку,

закрепив монтажный кронштейн на опорном швеллере верхней поперечной балки. Нижняя часть корпуса должна опираться на нижнюю поперечную балку.8

Установка левого и правого корпуса

1. Осторожно приподнимите левый и правый корпус и установите их на напольную

стойку, закрепив монтажный кронштейн на опорном швеллере верхней поперечной балки. Нижняя часть корпуса должна опираться на нижнюю поперечную балку. ПРИМЕЧАНИЕ. Убедитесь, что отверстия корпуса и системной коробки управления совмещены.

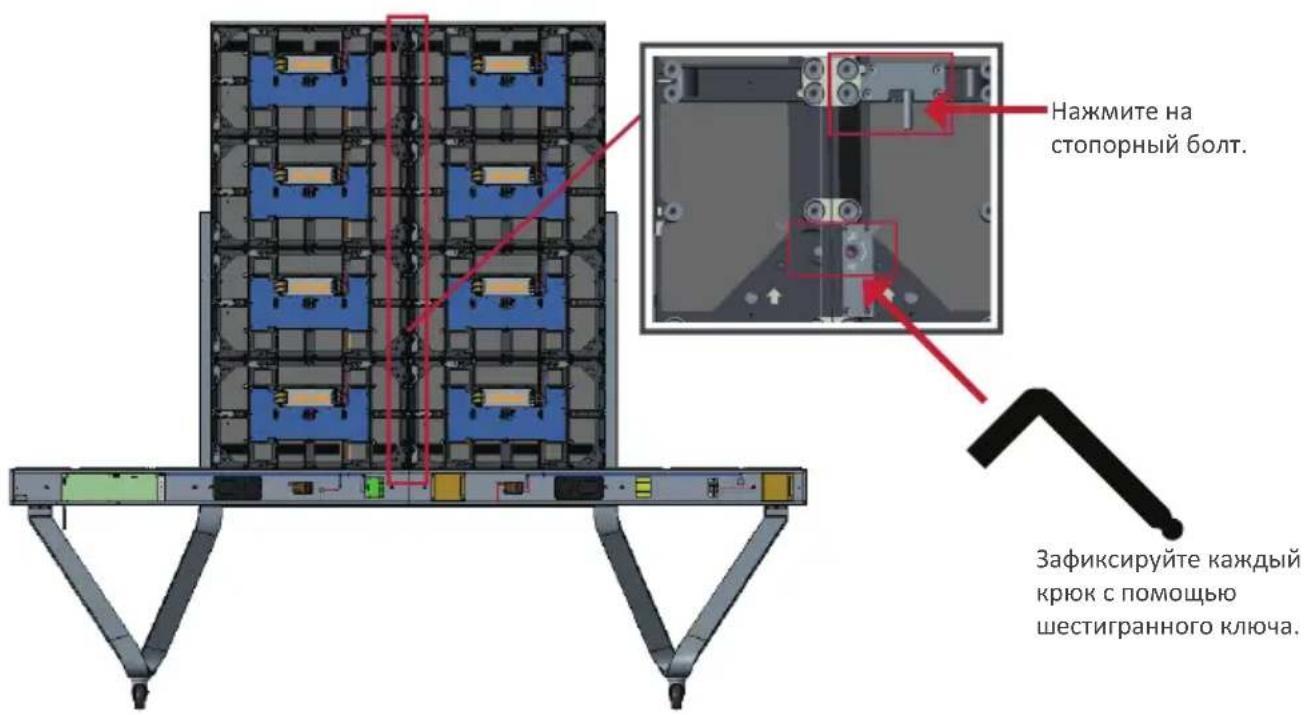

2. Нажмите на каждый стопорный болт и зафиксируйте каждый крюк с помощью

шестигранного ключа, чтобы надежно соединить левый и правый корпус со средними корпусами.

3. Закрепите левый и правый корпус на опоре болтами (M6x10 мм), прилагаемыми

в комплекте. ПРИМЕЧАНИЕ. Между каждым корпусом находится 4 стопорных болтов и 8 крюков.10 Подключение сетевых шнуров и кабелей питания Подключите сетевой и силовой кабели каждого корпуса к системной коробке управления. ПРИМЕЧАНИЕ. Имеется 4 сетевых шнуров и 4 кабелей питания для подключения. Power Network 1Network 2Network 3Network 411

Установка светодиодных модулей Установите каждый светодиодный модуль в корпус, убедившись, что соответствующие номера, указанные на модуле, совпадают со номером шкафа. Убедитесь, что каждый модуль установлен вровень с другими и между ними нет зазора. Возможно, потребуется осторожно постучать по модулю, чтобы выровнять

ВНИМАНИЕ! Пожалуйста, наденьте антистатические перчатки перед работой со светодиодными модулями.12

Установка крышек системной коробки управления

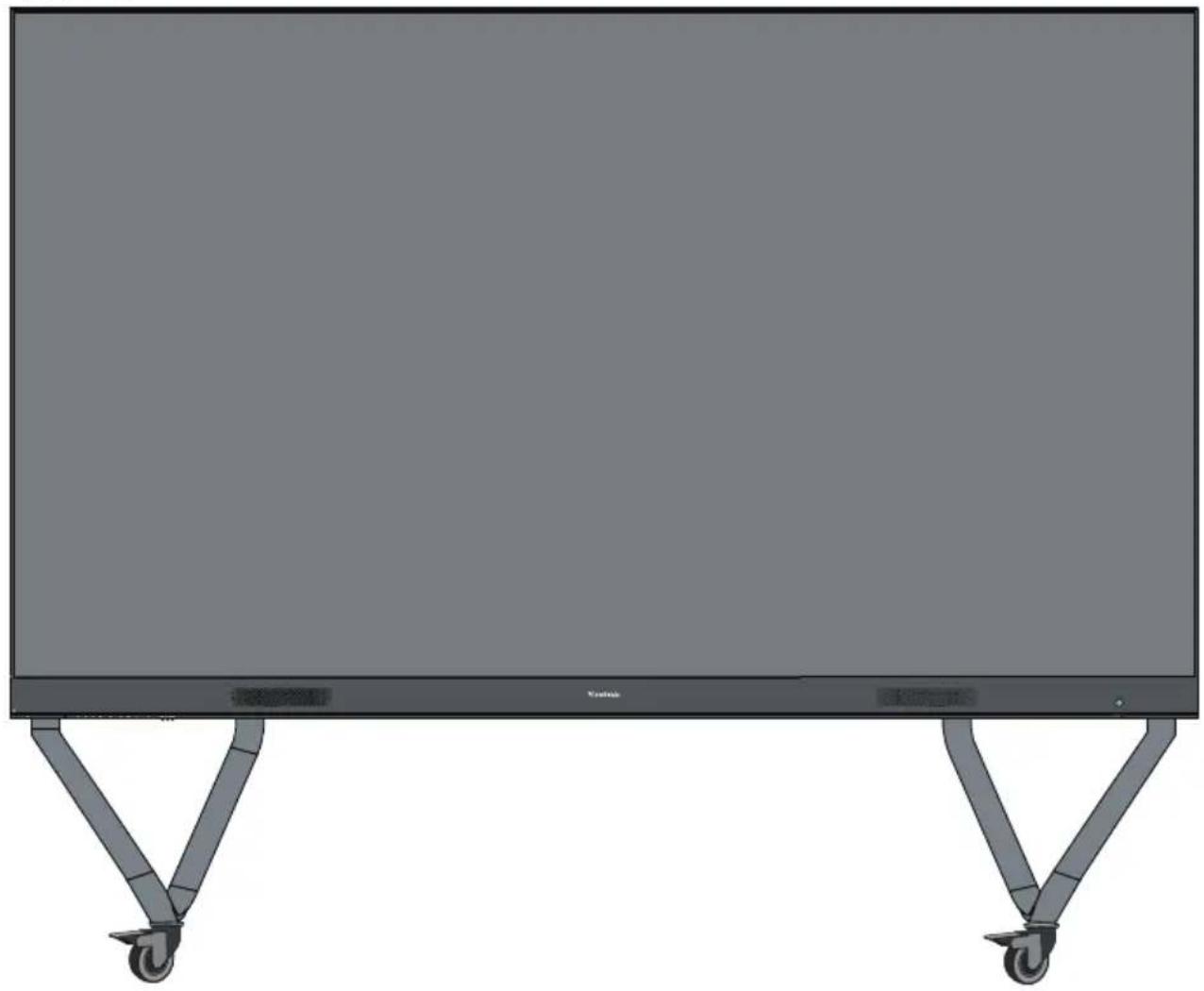

3. Повторите вышеуказанные шаги для установки средней и левой крышек. Как

только все крышки будут закреплены, ваш светодиодный дисплей готов к
