KULLANIM KILAVUZU EOF5C50BX ELECTROLUX

2.5 Ndriçimi i brendshëm

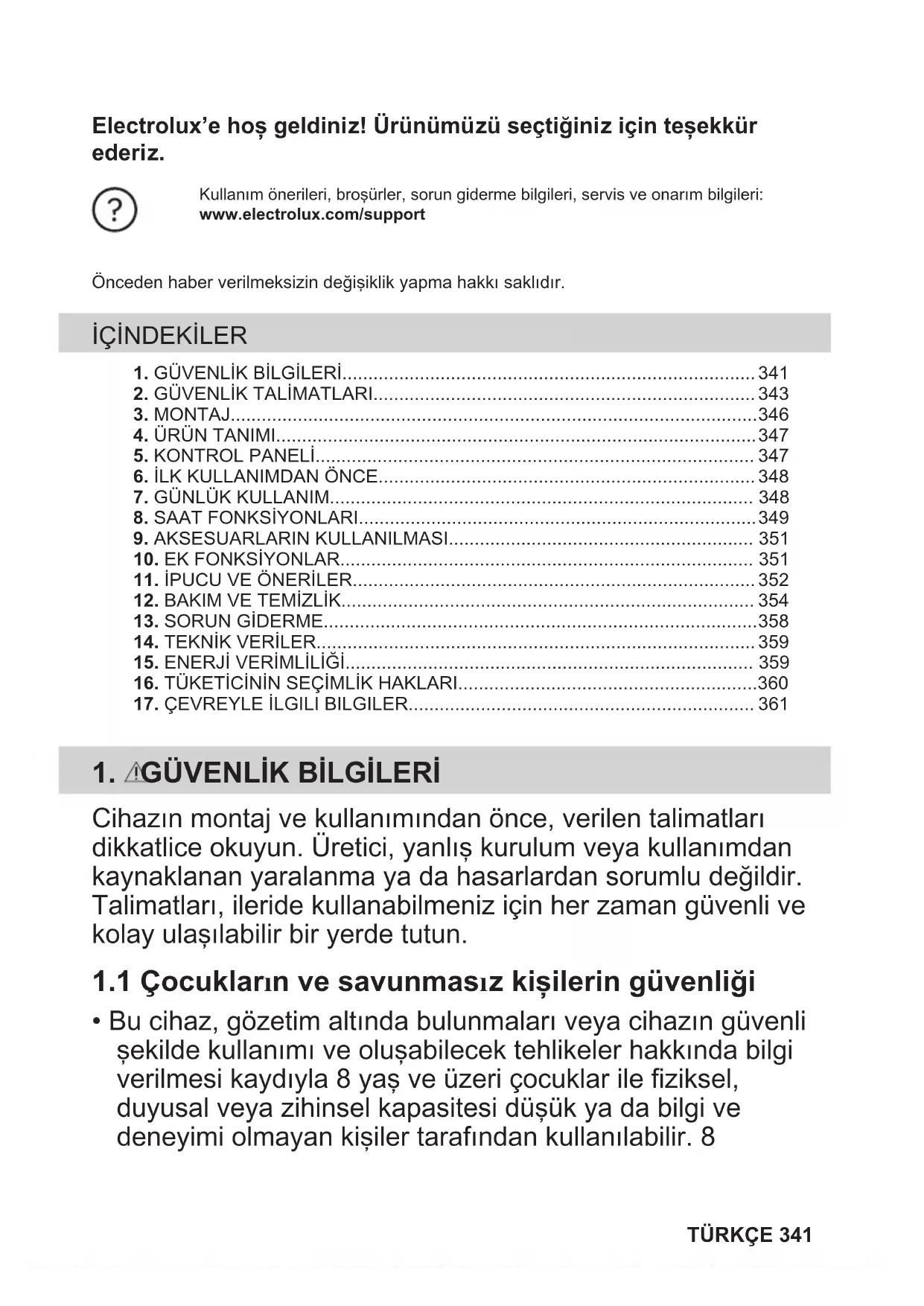

1. GÜVENLİK BİLGİLERİ

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış kurulum veya kullanımdan kaynaklanan yaralanma ya da hasarlardan sorumlu değildir. Talimatları, ileride kullanabilmeniz için her zaman güvenli ve kolay ulaşılabilir bir yerde tutun.

1.1 Çocukların ve savunmasız kişilerin güvenliği

• Bu cihaz, gözetim altında bulunmaları veya cihazın güvenli şekilde kullanımı ve oluşabilecek tehlikeler hakkında bilgi verilmesi kaydıyla 8 yaş ve üzeri çocuklar ile fiziksel, duyusal veya zihinsel kapasitesi düşük ya da bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir. 8 TÜRKÇE 341yaşından küçük çocuklar ve ileri düzey zihinsel ile fiziksel engellere sahip kişiler gözetim altında bulunmadıkları müddetçe bu ürünü tek başına kullanmamalıdır.

• Cihazlaoynamamalarını sağlamak için çocukların gözetim altında bulundurulması gerekmektedir.

• Tüm ambalajları çocuklardan uzak tutun ve uygun şekilde bertaraf edin.

• UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında ısınabilir. Cihaz kullanılırken ve soğurken, çocukları ve hayvanları cihazdan uzak tutun.

• Ocağın çocuk emniyet sistemi varsa etkinleştirilmelidir.

• Temizlik ve kullanıcı tarafından gerçekleştirilen bakım işlemleri, gözetim altında olmadıkları sürece çocuklar tarafından gerçekleştirilmemelidir.

• Bu cihaz sadece pişirme amaçlıdır.

• Bu cihaz tek bir evde kapalı bir ortamda ev içi kullanım için tasarlanmıştır.

• Bu cihaz; ofislerde, otel misafir odalarında, oda-kahvaltı misafir odalarında, çiftlik konukevlerinde ve bu tür kullanımın (ortalama) ev içi kullanım seviyelerini aşmadığı diğer benzer konaklama yerlerinde kullanılabilir.

• Cihazın montajı ve kablo değişimi yalnızca kalifiye bir kişi tarafından yapılmalıdır.

• Cihazı, yerleşik yapıya kurmadan kullanmayın.

• Herhangi bir bakım işleminden önce cihazın fişini prizden çekin.

• Elektrik kablosunun zarar görmesi durumunda elektrik nedeniyle bir tehlike oluşmasına engel olmak için bu kablo; üretici, Yetkili Servis veya benzer nitelikteki kalifiye bir kişi tarafından değiştirilmelidir.

• UYARI: Elektrik çarpması olasılığını ortadan kaldırmak için, lambayı değiştirmeden önce cihazı mutlaka kapayın. 342 TÜRKÇE• UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında ısınır. Isıtma elemanlarına veya cihaz boşluğunun yüzeyine dokunmaktan kaçının.

• Aksesuarları veya fırın kaplarını çıkarırken veya yerine koyarken mutlaka fırın eldiveni kullanın.

• Raf desteklerini çıkarmak için önce raf desteklerinin ön kısmını, sonra arka uçlarını yan duvarlardan çekin. Raf desteklerini işlemin tersini uygulayarak takın.

• Cihazı temizlemek için buharlı temizleyici kullanmayın.

• Cam kapıyı silmek için sert, aşındırıcı temizleyiciler veya keskin metal kazıyıcılar kullanmayın. Bu tip malzemeler yüzeyi çizebilir ve bunun neticesinde cam kırılabilir.

2. GÜVENLİK TALİMATLARI

UYARI! Cihazın montajı yalnızca kalifiye bir kişi tarafından yapılmalıdır.

• Tüm ambalajları çıkarın.

• Hasarlı bir cihazı monte etmeyin ya da kullanmayın.

• Cihazla birlikte verilen montaj talimatlarını takip edin.

• Cihazı hareket ettirdiğinizde dikkatli olun, cihaz ağırdır. Her zaman koruyucu eldiven ve koruyuculu ayakkabı kullanın.

• Cihazı kulpundan tutarak çekmeyin.

• Cihazı, kurulum gerekliliklerini karşılayan güvenli ve uygun bir yere yerleştirin.

• Diğer cihazlar ve üniteler arasında olması gereken minimum mesafeyi koruyun.

• Cihazı monte etmeden önce, cihaz kapağının açılmasına bir engel olup olmadığını kontrol edin.

• Cihaz bir elektrikli soğutma sistemi ile donatılmıştır. Elektrik güç kaynağı ile çalıştırılmalıdır. Kabin minimum yüksekliği (Tezgahın altındaki kabinin minimum yüksekliği) 580 (600) mm Kabin genişliği 560 mm Kabin derinliği 550 (550) mm Cihazın ön yüksekliği 589 mm Cihazın arkasının yüksekli‐

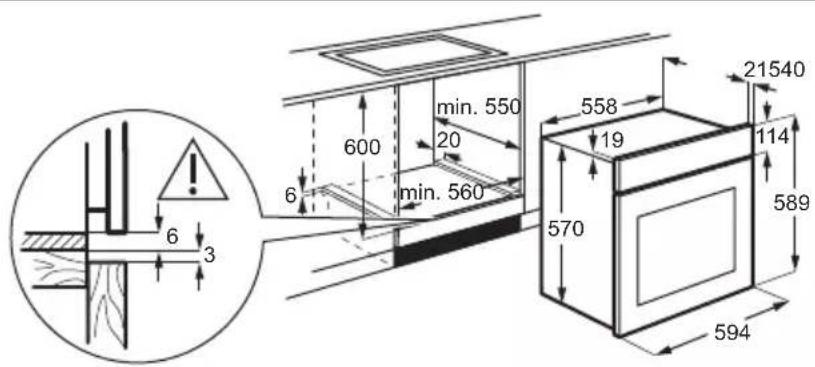

570 mm Cihazın ön genişliği 594 mm Cihazın arka genişliği 558 mm Cihazın derinliği 561 mm Cihazın ankastre derinliği 540 mm Kapak açıkken derinliği 1007 mm Havalandırma açıklığı mini‐ mum boyutu. Alt arka taraf‐ ta bulunan açıklık 560x20 mm Şebeke besleme kablosu uzunluğu. Kablo arka taraf‐ ta sağ köşede bulunur 1100 mm Montaj vidaları 4x25 mm

2.2 Elektrik bağlantısı

UYARI! Yangın ve elektrik çarpması riski.

• Tüm elektrik bağlantıları kalifiye bir elektrik teknisyeni tarafından yapılmalıdır.

• Cihaz topraklanmalıdır.

• Anma değeri plakasındaki parametrelerinin ana güç kaynağının TÜRKÇE 343elektrik gücüne uygun olduğundan emin olun.

• Daima düzgün takılmış, elektrik çarpmasına karşı korumalı bir priz kullanınız.

• Priz çoğaltıcılarını ve uzatma kablolarını kullanmayın.

• Elektrik fişine ve kablosuna zarar vermemeye özen gösterin. Cihazın ana kablosunun değiştirilmesi gerekirse, bu işlem Yetkili Servis tarafından yapılmalıdır.

• Şebeke kablolarının, özellikle çalışırken veya kapı sıcak olduğunda, cihazın kapağına veya cihazın altındaki yuvanın yakınına temas etmesine veya yanmasına izin vermeyin.

• Akım taşıyan ve izole edilmiş parçaların darbe koruması araç kullanılmaksızın çıkarılamayacak şekilde takılmalıdır.

• Fişi prize sadece montaj tamamlandıktan sonra takın. Kurulumdan sonra elektrik fişine erişilebildiğinden emin olun.

• Priz gevşemişse fişi takmayın.

• Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fişten tutarak çekin.

• Sadece doğru yalıtım malzemelerini kullanın: Hat koruyucu devre kesiciler, sigortalar (yuvasından çıkarılan vida tipi sigortalar), toprak kaçağı kesicileri ve kontaktörler.

• Elektrik tesisatı, cihazın ana şebeke bağlantısını tüm kutuplardan kesebilmenize olanak sağlayan bir yalıtım malzemesine sahip olmalıdır. Yalıtım malzemesinin kontak açıklığının genişliği en az 3 mm olmalıdır.

• Bu cihazın paket içeriğinde bir elektrik fişi ve bir elektrik kablosu bulunmaktadır. Avrupa için montaj veya değişime uygun kablo tipleri: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F Kablo bölümü için bilgi etiketindeki toplam güce bakın. Ayrıca tabloya da bakabilirsiniz: Toplam güç (W) Kablo kesiti (mm²) maksimum 1380 3x0.75 maksimum 2300 3x1 Toplam güç (W) Kablo kesiti (mm²) maksimum 3680 3x1.5 Topraklama kablosu (yeşil / sarı kablo) kahverengi faz ve mavi nötr kablolardan 2 cm daha uzun olmalıdır.

UYARI! Yaralanma, yanma ve elektrik çarpması veya patlama riski vardır.

• Cihazın teknik özelliklerini kesinlikle değiştirmeyin.

• Havalandırma deliklerinin kapalı olmadığından emin olun.

• Çalışır durumdayken cihazı denetimsiz bırakmayın.

• Her kullanımdan sonra cihazı kapayın.

• Cihaz çalışıyorsa cihazın kapağını açarken dikkatli olun. Sıcak hava çıkışı olabilir.

• Cihazı ıslak ellerle veya cihaz suyla temas ettiğinde çalıştırmayın.

• Açık kapağın üzerine baskı uygulamayın.

• Cihazınızı bir çalışma yüzeyi veya saklama yüzeyi olarak kullanmayın.

• Cihazın kapağını dikkatlice açın. Alkollü içeriklerin kullanılması alkol ve havanın karışmasına neden olabilir.

• Kapağı açtığınızda kıvılcım veya çıplak alevlerin cihaza temas etmemesine dikkat edin.

• Yanıcı veya yanıcı ürünlerle ıslanan nesneleri cihazın içine, yanına veya üstüne koymayın. UYARI! Cihazın zarar görme riski vardır.

• Emaye kaplamanın zarar görmesini veya renginin solmasını önlemek için: – fırın kabını veya diğer eşyaları doğrudan cihazın alt kısmına koymayın. – cihazın alt boşluğuna doğrudan alüminyum folyo koymayın. – cihaz sıcakken içine doğrudan su koymayın. 344 TÜRKÇE– pişirme bitirdikten sonra nemli yemekleri ve yiyecekleri cihazın içinde tutmayın. – aksesuarları çıkarırken veya takarken dikkatli olun.

• Emaye ya da paslanmaz çelik kısmın renginin solması cihazın performansını etkilemez.

• Nemli kekler için derin bir kap kullanın. Meyve suları kalıcı lekelere neden olabilir.

• Pişirme sırasında cihazın kapağı daima kapalı olmalıdır.

• Cihaz bir mobilya panelinin (ör. bir kapağın) arkasına monte edilmişse, cihaz çalışırken bu kapağın kesinlikle kapalı olmamasına dikkat edin. Kapalı mobilya panelinin arkasında sıcaklık ve nem oluşabilir ve cihaza, muhafaza ünitesine veya zemine zarar verebilir. Cihazı kullandıktan sonra cihaz tamamen soğuyana kadar mobilya panelini kapatmayın.

2.4 Bakım ve temizlik

UYARI! Yaralanma, yangın veya cihazın zarar görme riski söz konusudur.

• Bakım işleminden önce, cihazı devre dışı bırakın ve elektrik bağlantısını kesin.

• Cihazın soğuk olduğundan emin olun. Cam panellerin kırılma riski vardır.

• Hasar gördüklerinde kapağın cam panellerini hemen değiştirin. Yetkili Servis Merkezini arayın.

• Kapıyı cihazdan çıkarırken dikkatli olun. Kapı ağırdır!

• Yüzey malzemesinin bozulmasını önlemek için cihazı düzenli olarak temizleyin.

• Cihazı yumuşak nemli bir bezle temizleyin. Sadece nötr deterjanlar kullanın. Aşındırıcı ürünler, aşındırıcı ovma bezleri, çözücüler veya metal cisimler kullanmayın.

• Fırın spreyi kullanıyorsanız paketinde belirtilen güvenlik talimatlarını takip edin.

• Katalitik emaye kısmı deterjanla temizlemeyin.

• Bu ürünün içindeki lamba(lar) ve ayrı satılan yedek parça lambalar ile ilgili olarak: Bu lambaların sıcaklık, titreşim, nem gibi ev aletlerindeki aşırı fiziksel koşullara dayanması ya da cihazın çalışma durumu hakkında bilgi vermesi amaçlanmıştır. Diğer uygulamalarda kullanılmak üzere tasarlanmamışlardır ve ev odası aydınlatması için uygun değillerdir.

• Bu ürün, enerji verimliliği sınıfı G olan bir ışık kaynağı içerir.

• Sadece aynı özelliklerdeki lambaları kullanın.

• Cihazı onarmak için yetkili bir Servis Merkezine başvurun.

• Yalnızca orijinal yedek parçaları kullanın.

• Cihazın nasıl elden çıkarılacağı hakkında bilgi almak için yerel kurumlarla iletişime geçin.

• Cihazın fişini prizden çekin.

• Cihazı yakın ana elektrik kablosunun bağlantısını kesin ve atın.

• Çocukların veya evcil hayvanların cihaza sıkışmasını önlemek için kapı mandalını çıkarın.

UYARI! Güvenlik bölümlerine bakın.

3.2 Cihazın mobilyaya sabitlenmesi

Güç lambası / sembolü

Isıtma fonksiyonları düğmesi

Kontrol düğmesi (sıcaklık için)

Sıcaklık göstergesi / sembolü

Soğutma fanı için havalandırma delikleri

Raf desteği, çıkarılabilir

• Tel raf Pişirme kapları, kek kalıpları, kızartmalar için.

• Pişirme tepsisi Kekler ve bisküviler için.

• Tava/Pişirme kabı Pişirmek ve fırınlamak için veya yağ toplama kabı olarak.

• Teleskobik ray sistemleri Teleskobik rayları kullanarak tepsi ve ızgaraları fırına daha kolay yerleştirip çıkarabilirsiniz.

5.1 Hareketli düğmeler

Cihazı kullanmak için düğmeye basın. Düğme dışarıya çıkar.

5.2 Sensör alanları / Düğmeler

Saati ayarlamak içindir. Bir saat fonksiyonu ayarlamak içindir. Saati ayarlamak içindir. TÜRKÇE 3475.3 Gösterge Ekranı A B A. Saat fonksiyonları B. Zamanlayıcı

6. İLK KULLANIMDAN ÖNCE

UYARI! Güvenlik bölümlerine bakın.

6.1 İlk kullanımdan önce

Ön ısıtma sırasında fırından koku ve duman çıkabilir. Odanın havalandırıldığından emin olun. Adım 1 Adım 2 Adım 3 Saati ayarlayın Fırını temizleyin Boş fırını önceden ısıtın

1. , - saati ayarlamak için

basın. Yaklaşık 5 saniye sonra, lambanın yanıp sönmesi durur ve gösterge ekranında saat gösterilir.

1. Tüm aksesuarları ve çıkarılabilir

raf desteklerini fırından çıkarın.

2. Fırını ve aksesuarları yalnızca

yumuşak deterjanlı ılık su ile ıs‐ latılmış bir mikro fiber bez ile te‐ mizleyin.

1. Fonksiyon için maksimum sı‐

caklığa ayarlayın: . Süre: 1 sa.

2. Fonksiyon için maksimum sı‐

caklığa ayarlayın: . Süre: 15 dk

3. Fonksiyon için maksimum sı‐

caklığa ayarlayın: . Süre: 15 dk Fırını kapatın ve soğuyana kadar bekleyin. Aksesuarları ve çıkarılabilir raf desteklerini fırına koyun.

UYARI! Güvenlik bölümlerine bakın.

7.1 Ayarlamanın yapılışı: Isıtma

1. Adım Bir ısıtma fonksiyonu seçmek için ısıt‐

ma fonksiyonları düğmesini çevirin.

2. Adım Sıcaklığı seçmek için kontrol düğmesini

çevirin . 348 TÜRKÇE3. Adım Pişirme işlemi sona erdiğinde, fırını ka‐ patmak için düğmeleri kapalı konuma getirin.

7.2 Pişirme fonksiyonları

Isıtma fonksi‐ yonu Uygulama Kapalı konum Fırın kapalıdır. Lamba Lambayı açmak içindir. Sıcak Hava Aynı anda iki rafa kadar konu‐ munda pişirmek ve yiyecekleri kurutmak içindir. Şu süre boyunca sıcaklığı 20 - 40 °C’den daha düşüğe ayarla‐ yın: Alt+Üst Isıtma. Fanlı Pişirme (Nemli) Bu fonksiyon pişirme sırasında enerji tasarrufu sağlamak için ta‐ sarlanmıştır. Bu fonksiyonu kul‐ landığınızda fırın içi sıcaklık ayarlanan sıcaklıktan farklı ola‐ bilir. Isıtma gücü düşürülebilir. Daha fazla bilgi için "Günlük Kul‐ lanım" bölümdeki Pizza: Fanlı Pişirme (Nemli). Alt Isıtma Gevrek tabanlı kekler pişirmek ve yiyecekleri saklamak içindir. Fanlı Pişirme Yiyecekleri aynı pişirme sıcaklı‐ ğında birden fazla rafta kokuları karışmadan fırınlamak veya fı‐ rında pişirmek içindir. Isıtma fonksi‐ yonu Uygulama Turbo Izgara Büyük et parçalarını veya kemik‐ li kümes hayvanlarını tek bir raf konumunda fırınlamak içindir. Graten yapmak ve üst yüzeyi kı‐ zartmak içindir. Buz çözme Dondurulmuş yiyeceklerin (seb‐ ze ve meyve) buzunu çözmek içindir. Buz çözme süresi dondu‐ rulmuş gıdanın miktarına ve bo‐ yutuna bağlıdır. Alt+Üst Isıtma Yiyecekleri bir rafta pişirmek ve kızartmak içindir. Izgara İnce yiyecek parçalarını veya tost ekmeğini ızgara yapmak içindir.

7.3 Notlar: Fanlı Pişirme (Nemli)

Bu fonksiyon, enerji verimliliği sınıfı ve çevreci tasarım gereksinimlerine (EU 65/2014 ve EU 66/2014 uyarınca) uymak için kullanılmıştır. Aşağıdakiler uyarınca testler:

Fonksiyonun aksamadan çalışması ve fırının mümkün olduğunca verimli çalışması için pişirme sırasında fırın kapısı kapalı kalmalıdır. Pişirme talimatları için Bölüm Fanlı Pişirme (Nemli), "İpuçları ve yararlı bilgiler" kısmına bakın. Enerji tasarrufu ile ilgili genel öneriler için Enerji Tasarrufu başlıklı "Enerji Verimliliği" bölümüne bakın.

8. SAAT FONKSİYONLARI

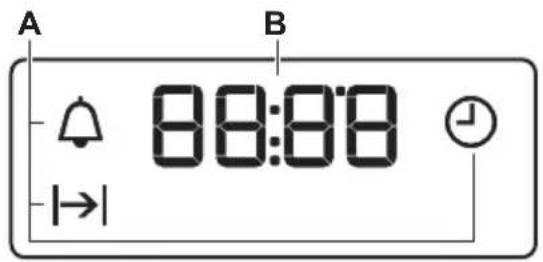

8.1 Saat fonksiyonları

Saat fonksiyonu Uygulama Günün Saati Günün saatini değiştirmek veya kontrol etmek içindir. TÜRKÇE 349Saat fonksiyonu Uygulama Süre Fırının ne kadar çalışacağını ayarlamak içindir. Zaman Ayarı Bir geri sayım süresi ayarlamak içindir. Bu fonksiyonun fırının çalışması üzerinde herhangi bir etkisi yoktur. Bu fonksiyonu fırının kapalı olduğu du‐ rumlar da dahil olmak üzere istediğiniz an ayarlayabilirsiniz.

8.2 Ayarların yapılması: Saat fonksiyonları

Ayarların yapılması: Günün Saati - göstergesi elektrik kesintisi sonrası bağlantı sağlandığında, fırın ilk kez elektriğe bağlandığında ve günün saati ayarlanmamışsa yanıp söner. , - saati ayarlamak için basın. Yaklaşık 5 saniye sonra, lambanın yanıp sönmesi durur ve gösterge ekranında saat gösterilir. Değiştirme şekli: Günün Saati Adım 1 - günün saatini değiştirmek için arka arkaya basın. - yanıp sönmeye başlar. Adım 2 , - saati ayarlamak için basın. Yaklaşık 5 saniye sonra, lambanın yanıp sönmesi durur ve gösterge ekranında saat gösterilir. Ayarların yapılması: Süre Adım 1 Fırın fonksiyonunu seçin ve sıcaklığı ayarlayın. Adım 2 - peş peşe basın. - yanıp sönmeye başlar. Adım 3 , - süreyi ayarlamak için basın. Gösterge ekranında şu görünür: . - ayarlanan süre sona erdiğinde yanıp söner. Sinyal sesi duyulur ve fırın kapanır. Adım 4 Sinyali durdurmak için herhangi bir düğmeye basın. Adım 5 Düğmeleri kapalı konuma getirin. Ayarların yapılması: Zaman Ayarı Adım 1 - peş peşe basın. - yanıp sönmeye başlar. Adım 2 , - saati ayarlamak için basın. Fonksiyon 5 saniye sonra otomatik olarak başlar. Ayarlanan süre sona erdiğinde, sinyal duyulur. Adım 3 Sinyali durdurmak için herhangi bir düğmeye basın. Adım 4 Düğmeleri kapalı konuma getirin. 350 TÜRKÇEİptal etme: Saat fonksiyonları Adım 1 - saat fonksiyonu sembolü yanıp sönmeye başlayana kadar peş peşe basın. Adım 2 Aşağıdaki tuşu basılı tutun: . Birkaç saniye sonra saat fonksiyonu kapanır.

9. AKSESUARLARIN KULLANILMASI

UYARI! Güvenlik bölümlerine bakın.

9.1 Aksesuarların yerleştirilmesi

Üst kısımdaki küçük bir girinti güvenliği artırır. Bu girintiler aynı zamanda devrilmeyi önleyen cihazlardır. Rafın etrafındaki yüksek kenar, pişirme kaplarının raftan düşmesini engeller. Tel raf: Rafı, raf desteğinin kılavuz çubuklarının arasına itin ve ayakların aşağı doğru baktığından emin olun. Pişirme tepsisi / Derin pişirme kabı: Tepsiyi, raf desteğinin kılavuz çubuklarının arasına itin.

Cihaz çalışırken, cihazın yüzeyinin soğuk kalması için soğutma fanı otomatik olarak çalışır. Cihazı kaparsanız, cihaz soğuyana kadar soğutma fanı çalışmaya devam eder.

10.2 Güvenlik termostatı

Fırının hatalı kullanılması veya kusurlu bileşenler tehlikeli şekilde aşırı ısınmaya neden olabilir. Bunun önüne geçmek için, fırında gücü kesen bir güvenlik termostatı TÜRKÇE 351bulunur. Sıcaklık düştüğünde fırın otomatik olarak tekrar çalışmaya başlar.

11. İPUCU VE ÖNERİLER

Güvenlik bölümlerine bakın.

11.1 Pişirme önerileri

Fırında dört raf konumu mevcuttur. Raf konumlarını fırının alt kısmından başlayarak sayınız. Fırında daha öncekinden farklı bir şekilde pişirme ya da kızartma yapabilirsiniz. Fırında kek pişirme Fırın kapağını, pişirme süresinin 3/4'ü geçmeden açmayın. Aynı anda iki tepsi kullanıyorsanız, aralarında bir raf boşluk bırakın. Varsayılan sıcaklıkta Alt+üst Isıtma fonksiyonu ekmek pişirmek için idealdir. Et ve balık pişirme Çok yağlı yiyeceklerin fırında sürekli bir koku oluşturmasını önlemek için bir derin pişirme kabı kullanın. Etleri işlemeden önce yaklaşık 15 dakika bekleyin, böylece et suyunu salmaz. Kızartma sırasında fırında çok fazla duman oluşmasını önlemek için derin pişime kabına biraz su ekleyin. Duman yoğunlaşmasını önlemek için kuruduktan sonra her defasında su ekleyin. Pişirme süreleri Pişirme süreleri yemek tipine, diriliğine ve hacmine bağlıdır. İlk başta, pişirirken fırının performansına bakın. Pişirme kaplarınız için en iyi ayarları (sıcaklık ayarı, pişirme süresi vb.), tarifleri ve miktarları belirlemek için bu cihazı kullanabilirsiniz.

11.2 Fanlı Pişirme (Nemli) - önerilen aksesuarlar

Koyu ve yansıtma yapmayan kalıp ve kaplar kullanın. Açık renk ve yansıtma yapan kaplara kıyasla ısıyı daha iyi emerler. Pizza tavası Pişirme kabı Peynirli tartlar Turta tabanı kalıbı Koyu, yansıtmayan 28 cm çap Koyu, yansıtmayan 26 cm çap Seramik 8 cm çap, 5 cm yükseklik Koyu, yansıtmayan 28 cm çap

11.3 Fanlı Pişirme (Nemli)

En iyi sonucu almak için aşağıdaki tabloda listelenen önerileri takip edin. 352 TÜRKÇE(°C) (dk) Tatlı top ekmekler, 12 parça pişirme tepsisi veya damlalık tepsisi 180 2 35 - 40 Top ekmek, 9 parça pişirme tepsisi veya damlalık tepsisi 180 2 35 - 40 Pizza, dondurulmuş, 0,35 kg tel raf 220 2 35 - 40 İsviçre rulosu pişirme tepsisi veya damlalık tepsisi 170 2 30 - 40 Brownie pişirme tepsisi veya damlalık tepsisi 180 2 30 - 40 Sufle, 6 parça tel raf üzerinde seramik pey‐ nirli tart 200 3 30 - 40 Turta tab. pand. kar. tel raf üzerinde tab.pand.kar. 170 2 20 - 30 Victoria sandviçi tel rafta pişirme tabağı 170 2 35 - 45 Haşlama balık, 0,3 kg pişirme tepsisi veya damlalık tepsisi 180 3 35 - 45 Bütün Balık, 0,2 kg pişirme tepsisi veya damlalık tepsisi 180 3 35 - 45 Balık fileto, 0,3 kg tel raf üzerinde pizza kabı 180 3 35 - 45 Haşlama et, 0,25 kg pişirme tepsisi veya damlalık tepsisi 200 3 40 - 50 Şiş kebap, 0,5 kg pişirme tepsisi veya damlalık tepsisi 200 3 25 - 35 Bisküviler, 16 parça pişirme tepsisi veya damlalık tepsisi 180 2 20 - 30 Makaron, 20 parça pişirme tepsisi veya damlalık tepsisi 180 2 40 - 45 Muffin, 12 parça pişirme tepsisi veya damlalık tepsisi 170 2 30 - 40 Tuzlu hamur işi, 16 parça pişirme tepsisi veya damlalık tepsisi 170 2 35 - 45 Kurabiye hamurlu bis‐ küviler, 20 parça pişirme tepsisi veya damlalık tepsisi 150 2 40 - 50 Minik tartlar, 8 parça pişirme tepsisi veya damlalık tepsisi 170 2 20 - 30 Sebzeler, haşlama, 0,4

pişirme tepsisi veya damlalık tepsisi 180 3 35 - 40 Vejetaryen omlet tel raf üzerinde pizza kabı 200 3 30 - 45 Akdeniz sebzeleri, 0,7

pişirme tepsisi veya damlalık tepsisi 180 4 35 - 40 TÜRKÇE 35311.4 Test kuruluşlarına yönelik bilgiler IEC 60350-1’e göre yapılan testler. ( °C) (dk) Küçük kek‐ ler, bir tepsi‐ de 16 adet Alt+Üst Isıtma Pişirme tep‐ sisi 3 170 20 - 35 - Küçük kek‐ ler, bir tepsi‐ de 16 adet Sıcak Hava Pişirme tep‐ sisi 3 160 20 - 35 - Küçük kek‐ ler, bir tepsi‐ de 16 adet Sıcak Hava Pişirme tep‐ sisi 1 ve 3 160 20 - 35 - Elmalı turta, 2 kalıp 20 cm çapında Alt+Üst Isıtma Tel raf 1 170 70 - 90 - Elmalı turta, 2 kalıp 20 cm çapında Sıcak Hava Tel raf 2 160 70 - 90 - Sünger kek, 26 cm çapın‐ da kek kalıbı Alt+Üst Isıtma Tel raf 2 170 35 - 45 - Sünger kek, 26 cm çapın‐ da kek kalıbı Sıcak Hava Tel raf 2 160 35 - 45 - Kısa ekmek Alt+Üst Isıtma Pişirme tep‐ sisi 3 150 20 - 35 Fırını 10 dk önceden ısıtın. Kısa ekmek Sıcak Hava Pişirme tep‐ sisi 3 150 20 - 35 Fırını 10 dk önceden ısıtın. Tost Izgara Tel raf 3 maks. 1 - 5 Fırını 10 dk önceden ısıtın. Sığır burger, 6 adet, 0,6

Izgara Tel raf ve damlama tepsisi 3 maks. 20 - 30 Tel rafı üçüncü seviye‐ ye, damlalık tepsisini fırının ikinci seviyesine koyun. Pişirme süresi‐ nin yarısına gelindiğin‐ de tabağı çevirin. Fırını 10 dk önceden ısıtın.

12. BAKIM VE TEMİZLİK

UYARI! Güvenlik bölümlerine bakın. 354 TÜRKÇE12.1 Temizleme ile ilgili notlar Temizlik Madde‐ leri Cihazın ön kısmını sadece yumuşak deterjanlı ılık su ile ıslatılmış bir mikro fiber bezle temiz‐ leyin. Fırın iç kısmının çerçevesindeki kapak contasını kontrol edin ve temizleyin. Metal yüzeyleri temizlemek için temizleme solüsyonu kullanın. Lekeler orta derece etkili bir deterjanla temizlenmelidir. Katalitik yüzeylere uygulamayın. Günlük Kullanım Her kullanımdan sonra iç kısmı temizleyin. Birikmiş yağlar ya da diğer artıklar yangına sebep olabilir. Cihazın içinde veya cam kapak panellerinde nemden buğulanma oluşabilir. Buğulaşmayı azaltmak için pişirmeye başlamadan önce cihazı 10 dakika çalıştırın. Yemeği cihazda 20 da‐ kikadan daha uzun bir süre saklamayın. Her kullanımdan sonra iç kısmı sadece mikro fiber bezle kurulayın. Aksesuarlar Her kullanımdan sonra tüm aksesuarları temizleyin ve kurumaya bırakın. Sadece yumuşak deterjanlı ılık su ile ıslatılmış bir mikro fiber bez kullanın. Aksesuarları bulaşık makinesinde yıkamayın. Yapışmaz aksesuarları aşındırıcı temizlik malzemesi ya da keskin uçlu nesneler kullanarak temizlemeyin.

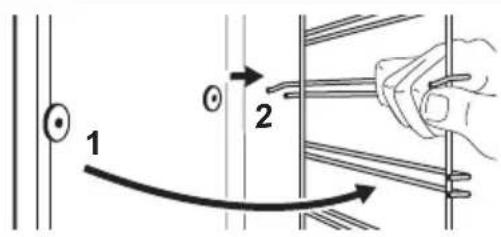

12.2 Çıkarma: Raf destekleri /

katalitik panelleri Fırını temizlemek için raf desteklerini / katalitik panelleri çıkarın. Adım 1 Fırını kapatın ve soğuyana kadar bek‐ leyin. Adım 2 Raf desteğinin ön kısmını yan duvar‐ dan uzağa çekin. Raf desteğinin arka kısmını ve katalitik paneli yerlerinde tutun. Katalitik paneller fırın duvarları‐ na takılı değildir. Raf desteklerini çı‐ kardığınızda düşebilirler. Adım 3 Teleskobik raf desteğinin arka kısmını yan duvardan uzağa çekip çıkarın.

Adım 4 Raf desteklerini ters sırayla takın. Teleskobik raflardaki sabitleme iğne‐ leri ön tarafı işaret etmelidir. TÜRKÇE 35512.3 Kullanım şekli: Katalitik temizleme Fırın boşluğunda katalitik paneller bulunmaktadır. Katalitik paneller, kataliz sırasında yağı emer. Katalitik kaplama yüzeyindeki lekeler ve renk değişiklikleri, temizleme fonksiyonunu etkilemez. Katalitik temizleme öncesinde Fırını kapatın ve soğuyana kadar bekleyin. Tüm aksesuarları. Fırın tabanını ve iç kapak camını ılık su, yumuşak ve yumuşak deterjanla temizleyin. Fırını katalitik temizleme fonksiyonuyla temizleme Adım 1 Adım 2 Adım 3 Fonksiyonu ve fırın sıcaklığını ayarlayın: 250°C Süre: 1 sa. Temizleme işlemi sonrasında fırın fonk‐ siyonları düğmesini kapalı konuma çevi‐ rin. Fırın soğuduğunda fırının içini ıs‐ lak ve yumuşak bir bezle silin.

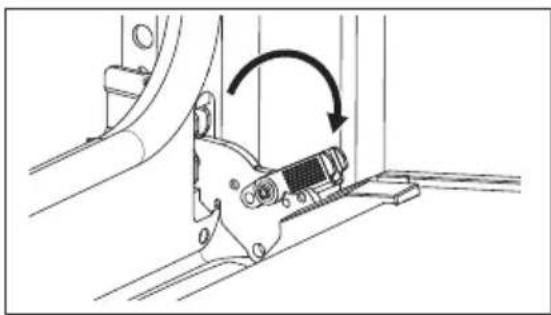

12.4 Çıkarma ve takma: Kapı

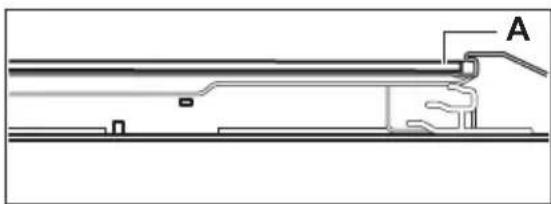

Fırın kapısının iki cam paneli vardır. Temizlemek için fırın kapısını ve iç cam paneli çıkarabilirsiniz. Cam panelleri çıkarmadan önce "Kapıyı sökme ve takma" talimatının tamamını okuyun. DİKKAT! Fırını cam panelleri olmadan kullanmayın. Adım 1 Kapıyı tam olarak açın ve her iki menteşeyi tutun. Adım 2 Mandalları kaldırın ve “klik” sesi gelene ka‐ dar çekin. 356 TÜRKÇEAdım 3 Fırın kapısını yarıya kadar ilk açılma pozis‐ yonuna kadar kapatın. Daha sonra kaldırın ve çekip kapıyı yuvasından çıkarın. Adım 4 Sağlam bir zemin üzerine bir bez yerleştire‐ rek, kapıyı bezin üzerine koyun ve iç cam panel çıkarmak için kilitleme sistemini ser‐ best bırakın. Adım 5 Sabitleyicileri 90° döndürün ve yuvalarından çıkartın. 90° Adım 6 Önce dikkatlice kaldırın ve ardından cam pa‐ neli çıkarın.

Adım 7 Cam panelleri sabunlu suyla temizleyin. Cam panelleri dikkatlice kurulayın. Cam panelleri bulaşık makinesinde yıkamayın. Adım 8 Temizledikten sonra cam paneli ve fırın kapağını takın. Kapı doğru biçimde takıldığında mandallar kapatılırken “klik” sesi duyulur. Doğru takıldığında kapı trimi yerine oturur. İç cam paneli yuvalara doğru şekilde taktığınızdan emin olun.

TÜRKÇE 35712.5 Değiştirme şekli: Lamba UYARI! Elektrik çarpması riski. Lamba sıcak olabilir. Lambayı değiştirmeden önce:

1. Adım 2. Adım 3. Adım

Fırını kapatın. Fırın soğuyana kadar bekleyin. Fırının fişini prizden çekin. Fırın boşluğunun tabanına bir bez yerleştirin. Arka lamba Adım 1 Çıkarmak için cam kapağı döndürün. Adım 2 Cam kapağı temileyin. Adım 3 Bozulan lambayı 300 °C ısıya dayanıklı yeni bir lamba ile değiştirin. Adım 4 Cam kapağı takın.

UYARI! Güvenlik bölümlerine bakın.

13.1 Bu durumlarda ne yapmalı...

Bu tabloda bulunmaması halinde lütfen Yetkili Servis Merkezi'yle iletişime geçin. Sorun Aşağıdakileri kontrol edin... Fırın ısınmıyor. Sigorta atmıştır. Sorun Aşağıdakileri kontrol edin... Kapak contası hasar gör‐ müş. Fırını kullanmayın. Yetkili Servis Merkezini arayın. Ekranda "12.00" görünü‐ yor. Elektrik kesintisi oldu. Sa‐ atin ayarlanması. Lamba çalışmıyor. Lamba yanmıştır.

13.2 Servis bilgileri

Soruna kendiniz bir çözüm bulamadığınız takdirde, satıcınıza veya bir Yetkili Servis Merkezine başvurun. Servis merkezi için gerekli bilgiler, bilgi etiketinde bulunmaktadır. Bilgi etiketi, cihaz boşluğunun ön çerçevesinin üzerindedir. Cihaz boşluğundaki bilgi etiketini çıkarmayın. Bilgileri buraya yazmanızı öneririz: Model (MOD.) ......................................... Ürün numarası (PNC) ......................................... 358 TÜRKÇEBilgileri buraya yazmanızı öneririz: Seri numarası (S.N.) .........................................

Voltaj 220 - 240 V Sıklık 50 - 60 Hz

15. ENERJİ VERİMLİLİĞİ

15.1 Ürün Bilgisi ve Ürün Bilgi Formu

Tedarikçi adı Electrolux Model tanımlaması

Enerji Verimliliği Endeksi 95.1 Enerji verimliliği sınıfı A Standart yüklü, geleneksek mod enerji tüketimi 0.89kWsa/çevrim Standart yüklü, fanlı modda enerji tüketimi 0.78kWsa/çevrim Fırın boşluğu sayısı 1 Isı kaynağı Elektrik Hacim 65l Fırın tipi Ankastre Fırın Kitle EOF5C50BV 29.4kg EOF5C50BX 30.5kg EOF5C50BZ 29.9kg IEC/EN 60350-1 - Ev tipi elektrikli pişirme cihazları - Bölüm 1: Ocaklar, fırınlar, buharlı fırınlar ve ızgaralar - Per‐ formans ölçümü için yöntemler.

15.2 Enerji tasarruflu

Cihazda, günlük yemek pişirme işlemleri sırasında enerji tasarrufu yapmanıza yardımcı olacak özellikler bulunmaktadır. Cihaz çalışırken cihazın kapağının düzgün şekilde kapandığından emin olun. Pişirme esnasında cihaz kapağını sık sık açmaktan kaçının. Kapak contasını temiz tutun ve yerine iyice sabitlendiğinden emin olun. Enerji tasarrufu için metal kaplar kullanın. TÜRKÇE 359Mümkünse, pişirme öncesinde cihazı ısıtmayın. Tek seferde birkaç yemek hazırladığınızda, pişirme işlemleri arasındaki süreyi olabildiğince kısa tutun. Fan ile pişirme Mümkünse, enerji tasarrufu için fanlı pişirme fonksiyonlarını kullanın. Atıl ısı Pişirme süresi 30 dakikadan fazla olduğunda pişirme süresinin dolmasından 3-10 dakika önce cihaz sıcaklığını minimuma indirin. Cihazda kalan ısı, pişirmeye devam edecektir. Diğer yiyecekleri ısıtmak için atıl (kalan) ısıyı kullanın. Yiyeceği sıcak tutun Atıl (kalan) ısıyı kullanmak ve yemeği sıcak tutmak için mümkün olan en düşük sıcaklığı seçin. Fanlı Pişirme (Nemli) Bu fonksiyon pişirme sırasında enerji tasarrufu sağlamak için tasarlanmıştır.

16. TÜKETİCİNİN SEÇİMLİK HAKLARI

1. Malın ayıplı olduğunun anlaşılması

durumunda tüketici; a. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, b. Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, c. Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme, d. İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

2. Ücretsiz onarım veya malın ayıpsız misli

ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir. Bu fıkradaki hakların yerine getirilmesi konusunda satıcı, üretici ve ithalatçı müteselsilen sorumludur. Üretici veya ithalatçı, malın kendisi tarafından piyasaya sürülmesinden sonra ayıbın doğduğunu ispat ettiği takdirde sorumlu tutulmaz.

3. Ücretsiz onarım veya malın ayıpsız misli

ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir. Orantısızlığın tayininde malın ayıpsız değeri, ayıbın önemi ve diğer seçimlik haklara başvurmanın tüketici açısından sorun teşkil edip etmeyeceği gibi hususlar dikkate alınır.

4. Ücretsiz onarım veya malın ayıpsız misli

ile değiştirilmesi haklarından birinin seçilmesi durumunda bu talebin satıcıya, üreticiye veya ithalatçıya yöneltilmesinden itibaren azami otuz iş günü, konut ve tatil amaçlı taşınmazlarda ise altmış iş günü içinde yerine getirilmesi zorunludur. Ancak, bu Kanunun 58 inci maddesi uyarınca çıkarılan yönetmelik eki listede yer alan mallara ilişkin, tüketicinin ücretsiz onarım talebi, yönetmelikte belirlenen azami tamir süresi içinde yerine getirilir. Aksi hâlde tüketici diğer seçimlik haklarını kullanmakta serbesttir.

5. Tüketicinin sözleşmeden dönme veya

ayıp oranında bedelden indirim hakkını seçtiği durumlarda, ödemiş olduğu bedelin tümü veya bedelden yapılan indirim tutarı derhâl tüketiciye iade edilir.

6. Seçimlik hakların kullanılması nedeniyle

ortaya çıkan tüm masraflar, tüketicinin seçtiği hakkı yerine getiren tarafça karşılanır. Tüketici bu seçimlik haklarından biri ile birlikte 11/1/2011 tarihli ve 6098 sayılı Türk Borçlar Kanunu hükümleri uyarınca tazminat da talep edebilir. Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir. Üretici / İhracatçı :

SE-105 45 STOCKHOLM SWEDEN TEL: [phone] FAX: [phone] www.electrolux.com İthalatcı: Electrolux Dayanıklı Tüketim Mamulleri San. ve Tic. AŞ. TR-34435 Taksim-Beyoğlu-İstanbul Müşteri Hizmetleri: 0 850 250 35 89 [e-mail] WEB: www.electrolux.com.tr Kullanım Ömrü Bilgisi : Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder. AEEE Yönetmeliğine Uygundur.

17. ÇEVREYLE İLGILI BILGILER

Şu sembole sahip malzemeler geri dönüştürülebilir . Ambalajı geri dönüşüm için uygun konteynerlere koyun. Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının korunmasına yardımcı olun. Ev atığı sembolü bulunan cihazları atmayın. Ürünü yerel geri dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin. TÜRKÇE 361Ласкаво просимо до Electrolux! Дякуємо, що обрали наш
