KASUTUSJUHEND EOF5C50BX ELECTROLUX

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

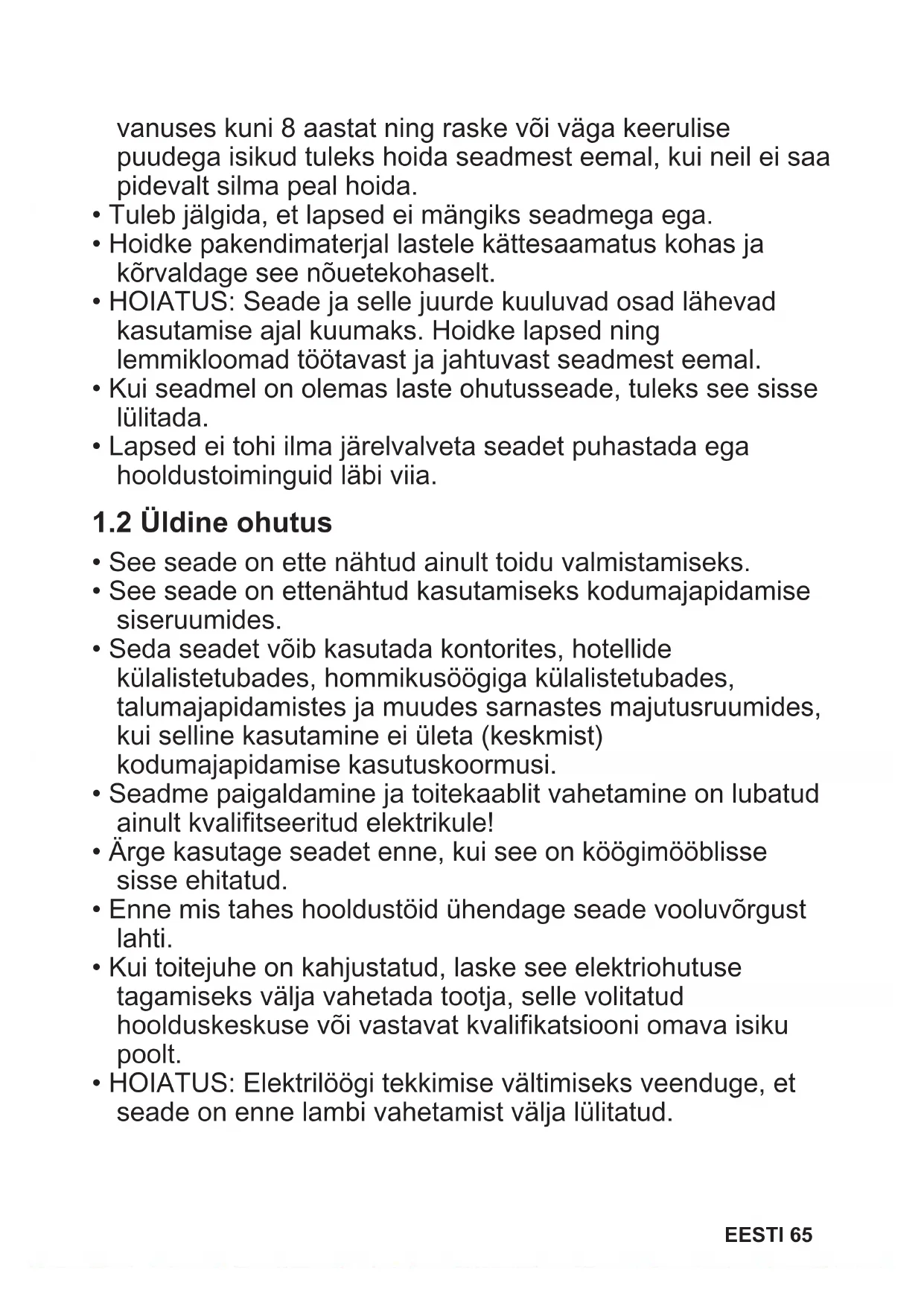

1.1 Laste ja haavatavate inimeste turvalisus

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed 64 EESTIvanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.

• Tuleb jälgida, et lapsed ei mängiks seadmega ega.

• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.

• HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Hoidke lapsed ning lemmikloomad töötavast ja jahtuvast seadmest eemal.

• Kui seadmel on olemas laste ohutusseade, tuleks see sisse lülitada.

• Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

• See seade on ette nähtud ainult toidu valmistamiseks.

• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.

• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormusi.

• Seadme paigaldamine ja toitekaablit vahetamine on lubatud ainult kvalifitseeritud elektrikule!

• Ärge kasutage seadet enne, kui see on köögimööblisse sisse ehitatud.

• Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.

• Kui toitejuhe on kahjustatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt.

• HOIATUS: Elektrilöögi tekkimise vältimiseks veenduge, et seade on enne lambi vahetamist välja lülitatud. EESTI 65• HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Tuleb olla ettevaatlik, et vältida kütteelementide või pinna puudutamist seadme sisemuses.

• Tarvikute või ahjunõude eemaldamiseks või sisestamiseks kasutage alati ahjukindaid.

• Ahjuriiuli tugede eemaldamiseks tõmmake esmalt riiulitoe esiots ja seejärel tagumine ots külgseina küljest lahti. Asetage ahjuresti toed tagasi vastupidises järjekorras.

• Ärge kasutage seadme puhastamiseks aurupuhastit.

• Ärge kasutage klaasukse puhastamiseks abrasiivpuhastusvahendid või teravad metallkaabitsad, sest need võivad klaasi pinda kriimustada, mille tagajärjel võib see puruneda.

HOIATUS! Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

• Eemaldage kõik pakkematerjalid.

• Kahjustatud seadet ei tohi paigaldada ega kasutada.

• Järgige seadmega kaasasolevaid paigaldusjuhiseid.

• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.

• Ärge tõmmake seadet käepidemest.

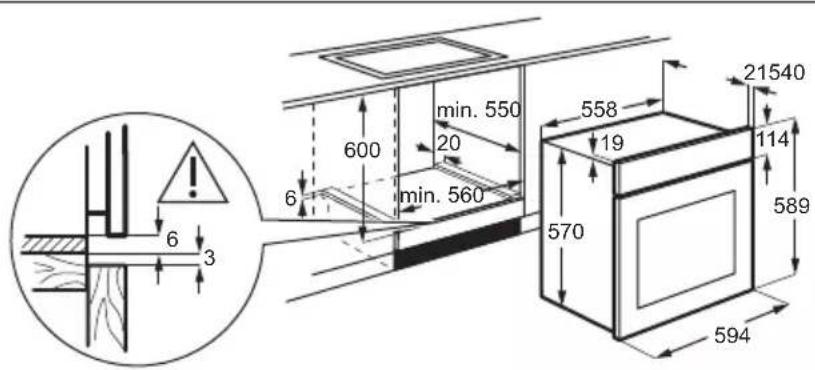

• Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele.

• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.

• Enne seadme paigaldamist kontrollige, kas seadme uks avaneb takistusteta.

• Seade on varustatud elektrilise jahutussüsteemiga. See tuleb ühendada elektritoitesüsteemiga. Kapi minimaalne kõrgus (tööpinna all asuva kapi mi‐ nimaalne kõrgus) 580 (600) mm Kapi laius 560 mm Kapi sügavus 550 (550) mm Seadme esiosa kõrgus 589 mm Seadme tagaosa kõrgus 570 mm Seadme esiosa laius 594 mm Seadme tagaosa laius 558 mm Seadme sügavus 561 mm Sisseehitatud seadme sü‐ gavus 540 mm Sügavus avatud uksega 1007 mm Ventilatsiooniava minimaal‐ ne suurus. Ava asub põhja tagumises osas 560x20 mm Toitejuhtme pikkus. Juhe asub tagumisel küljel pa‐ rempoolses nurgas 1100 mm Kinnituskruvid 4x25 mm

HOIATUS! Tulekahju- ja elektrilöögioht!

• Kõik elektriühendused peab teostama kvalifitseeritud elektrik.

• Seade peab olema maandatud. 66 EESTI• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.

• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa.

• Ärge kasutage mitmikpistikuid ega pikenduskaableid.

• Veenduge, et te ei vigastaks toitepistikut ega -juhet. Kui seadme toitekaabel tuleb välja vahetada, siis pöörduge meie hoolduskeskusse.

• Jälgige, et toitejuhe ei puutuks vastu seadme ust ega oleks uksele lähedal või seadme all olevas nišis, eriti siis, kui seade töötab või uks on kuum.

• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.

• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.

• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.

• Seadet vooluvõrgust eemaldades ärge tõmmake toitekaablist. Võtke alati kinni pistikust.

• Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.

• Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.

• Seadmega kaasnevad toitekaabel ja toitepistik. Kaablitüübid, mis sobivad paigaldamiseks või asendamiseks Euroopas: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F Kaabli ristlõike pindala peab vastama andmesildil näidatud koguvõimsusele. Vt ka tabelit: Koguvõimsus (W) Kaabli ristlõige (mm²) max 1380 3x0.75 Koguvõimsus (W) Kaabli ristlõige (mm²) max 2300 3x1 max 3680 3x1.5 Maandusjuhe (roheline/kollane kaabel) peab olema 2 cm pikem kui pruun faasijuhe ja sinine neutraaljuhe.

HOIATUS! Vigastuse, põletuse, elektrilöögi või plahvatuse oht!

• Ärge muutke seadme tehnilisi omadusi.

• Veenduge, et ventilatsiooniavad pole kinni.

• Ärge jätke töötavat seadet järelvalveta.

• Deaktiveerige seade iga kord pärast kasutamist.

• Olge seadme töötamise ajal ukse avamisega ettevaatlik. Kuum õhk võib vabaneda.

• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.

• Ärge avaldage avatud uksele survet.

• Ärge kasutage seadet töö- ega hoiupinnana.

• Avage seadme uks ettevaatlikult. Koostisosade kasutamine koos alkoholiga võib tekitada alkoholi ja õhu segu.

• Ärge laske ukse avamisel sädemetel ega lahtisel leegil seadmega kokku puutuda.

• Ärge pange tuleohtlikke või tuleohtliku ainega märgunud esemeid seadmesse, selle lähedusse ega peale. HOIATUS! Seadme vigastamise või kahjustamise oht!

• Emailkihi kahjustamise või värvimuutuse ärahoidmiseks: – ärge pange ahjunõusid ega muid esemeid otse seadme põhjale. – ärge asetage alumiiniumfooliumit vahetult seadme sisemuse põhjale. – ärge pange vett vahetult kuuma seadmesse. EESTI 67– ärge hoidke pärast küpsetamise lõpetamist seadmes niiskeid nõusid ja toitu. – olge lisavarustuse eemaldamisel või paigaldamisel ettevaatlik.

• Emaili või roostevaba terase värvi muutumine ei mõjuta seadme tööd kuidagi.

• Mahlasemate kookide puhul kasutage sügavat vormi. Puuviljamahlad tekitavad plekke, mis võivad olla püsivad.

• Valmistage toitu alati suletud ahjuuksega.

• Kui seade paigaldatakse köögimööbli paneeli (nt ukse) taha, siis jälgige, et seadme töötamise ajal oleks uks alati lahti. Vastasel korral võib kinnise mööblipaneeli taha kogunev niiskus kahjustada nii seadet, mööblit kui ka põrandat. Ärge sulgege paneeli või ust, enne kui seade pole pärast kasutamist täielikult maha jahtunud.

2.4 Puhastus ja hooldus

HOIATUS! Vigastuse, tulekahju või seadme kahjustamise oht!

• Enne hooldust lülitage seade välja ja ühendage toitepistik pistikupesast lahti.

• Veenduge, et seade on maha jahtunud. Klaaspaneelid võivad puruneda.

• Kui ukse klaaspaneeli tekib mõra, tuleb see kohe välja vahetada. Pöörduge volitatud hoolduskeskusse.

• Olge ukse seadme küljest eemaldamisel ettevaatlik. Uks on raske!

• Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist.

• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid tooteid, küürimisšvamme, lahusteid ega metallist esemeid.

• Ahjupihusti kasutamisel järgige pakendil olevaid ohutusjuhiseid.

• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

• Toode sisaldab energiatõhususe klassi G valgusallikat.

• Kasutage ainult samasuguste näitajatega lampe .

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega.

HOIATUS! Lämbumis- või vigastusoht!

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.

• Eemaldage seade vooluvõrgust.

• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.

• Eemaldage uksesulgur, et vältida laste või lemmikloomade seadmesse lõksu jäämist. 68 EESTI3. PAIGALDAMINE HOIATUS! Vt ohutust käsitlevaid peatükke.

Temperatuuri juhtnupp

Temperatuuri indikaator/sümbol

Jahutusventilaatori õhuavad

• Traatrest Küpsetusnõudele, koogivormidele, praadidele.

• Küpsetusplaat Kookide ja küpsiste jaoks.

• Grill-/küpsetuspann Küpsetamiseks ja röstimiseks või pannina rasva kogumiseks.

• Teleskoopsiinid Teleskoopsiinid võimaldavad reste hõlpsamalt sisestada ja eemaldada.

5.1 Sisselükatavad nupud

Seadme kasutamiseks vajutage nuppu. Nupp tuleb välja.

5.2 Sensorväljad / nupud

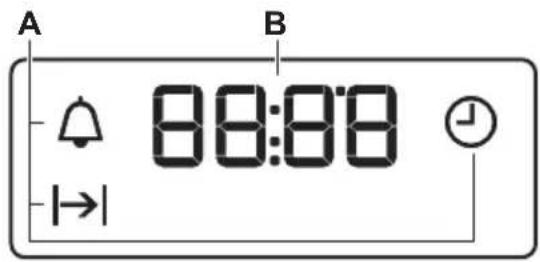

Aja valimiseks. Kella funktsiooni määramiseks. Aja valimiseks. 70 EESTI5.3 Ekraan A B A. Kella funktsioonid B. Taimer

6. ENNE ESMAKORDSET KASUTAMIST

HOIATUS! Vt ohutust käsitlevaid peatükke.

6.1 Enne esmakordset kasutamist

Eelkuumutuse ajal võib ahjust tulla lõhna ja suitsu. Veenduge, et ruum on hästi ventileeritud.

Seadke kell õigeks Puhastage ahi Eelkuumutage tühja ahju

1. , – vajutage aja seadmi‐

seks. Umbes 5 sekundi pärast vilkumine lakkab ja ekraanil ku‐ vatakse aeg.

1. Eemaldage ahjust kõik tarvikud

ja eemaldatavad restitoed.

2. Puhastage ahju ja tarvikuid ai‐

nult mikrokiudlapi, sooja vee ning pehmetoimelise pesuva‐ hendiga.

1. Seadke maksimumtemperatuur

funktsioonile: . Aeg: 1 h.

2. Seadke maksimumtemperatuur

funktsioonile: . Aeg: 15 min.

3. Seadke maksimumtemperatuur

funktsioonile: . Aeg: 15 min. Lülitage ahi välja ja oodake, kuni see on jahtunud. Pange tarvikud ja eemaldatavad restitoed ahju.

7. IGAPÄEVANE KASUTAMINE

HOIATUS! Vt ohutust käsitlevaid peatükke.

7.1 Kuidas valida: Küpsetusrežiim

1. samm Ahjufunktsiooni valimiseks keerake ah‐

jufunktsioonide nuppu.

2. samm Temperatuuri valimiseks keerake juht‐

3. samm Pärast küpsetamise lõppu keerake nu‐

pud väljas-asendisse, et ahi välja lülita‐ da. EESTI 717.2 Küpsetusrežiimid Küpsetusre‐ žiim Kasutamine Väljas-asend Ahi on väljas. Sisevalgustus Valgusti sisselülitamiseks. Pöördõhk Küpsetamiseks korraga kuni ka‐ hel tasandil ja toidu kuivatami‐ seks. Seadke ahju temperatuur 20 - 40 °C madalamaks kui funkt‐ siooniga Tavapärane küpsetami‐ ne. Niiske küpsetus pöördõhuga Funktsioon küpsetamise ajal energia säästmiseks. Selle funktsiooni kasutamisel võib ah‐ ju sisemine temperatuur erineda valitud temperatuurist. Kuumu‐ tusvõimsus võib väheneda. Lisa‐ teavet leiate jaotisest "Igapäeva‐ ne kasutamine", Märkused: Niis‐ ke küpsetus pöördõhuga. Alumine kuumutus Krõbeda põhjaga kookide küp‐ setamiseks ja toidu hoidistami‐ seks. Ventilaatoriga küp‐ setamine Ühesuguse küpsetustempera‐ tuuriga toitude küpsetamiseks või röstimiseks ja küpsetamiseks rohkem kui ühel ahjuriiulil ilma maitsete segunemiseta. Turbogrill Suurte kondiga liha- või linnuli‐ hatükkide röstimiseks ühel ahju‐ tasandil. Gratineerimiseks ja pruunistamiseks. Küpsetusre‐ žiim Kasutamine Sulatamine Toidu sulatamiseks (puu- ja juur‐ viljad). Sulatamise aeg sõltub külmutatava toidu kogusest ja suurusest. Tavapärane küp‐ setamine Ühel ahjutasandil küpsetami‐ seks ja röstimiseks. Grill Õhemate toidupalade grillimi‐ seks ja leiva röstimiseks.

7.3 Märkused: Niiske küpsetus

pöördõhuga Seda funktsiooni kasutati energiaklassi ja ökodisaini nõuete järgimiseks (vastavalt EU 65/2014 ja EU 66/2014). Testid vastavalt standardile:

Ahjuuks peab küpsetamise ajal olema suletud, et vältida kasutatava funktsiooni katkestamist ja tagada ahju töötamine võimalikult suure energiatõhususega. Toiduvalmistamisjuhised leiate jaotisest „Nõuanded ja näpunäited“, Niiske küpsetus pöördõhuga. Üldiseid energiasäästunõuandeid leiate jaotise „Energiatõhusus“ alajaotisest Energiasääst.

8. KELLA FUNKTSIOONID

8.1 Kella funktsioonid

Kellafunktsioon Rakendus Kellaaeg Kellaaja määramiseks, muutmiseks või kontrollimiseks. 72 EESTIKellafunktsioon Rakendus Kestus Ahju tööaja kestuse määramiseks. Minutilugeja Pöördloenduse seadistamiseks See funktsioon ei mõjuta ahju tööd. Saate funktsiooni valida igal ajal, ka siis, kui ahi on välja lülitatud.

8.2 Kuidas seadistada: Kella funktsioonid

Kuidas seadistada: Kellaaeg – vilgub, kui ühendate ahju elektrivõrku, kui on olnud elektrikatkestus või kui taimer pole seatud. , – vajutage aja seadmiseks. Umbes 5 sekundi pärast vilkumine lakkab ja ekraanil kuvatakse aeg. Kuidas muuta: Kellaaeg

– vajutage korduvalt kellaaja muutmiseks. – hakkab vilkuma.

, – vajutage aja seadmiseks. Umbes 5 sekundi pärast vilkumine lakkab ja ekraanil kuvatakse aeg. Kuidas seadistada: Kestus

1. samm Seadke ahju funktsioon ja temperatuur.

– vajutage korduvalt. – hakkab vilkuma.

, – vajutage, et valida kestus. Näidikul kuvatakse: . – vilgub, kui seatud aeg lõpeb. Kõlab helisignaal ja ahi lülitub välja.

4. samm Kasutage suvalist nuppu, et signaal välja lülitada.

5. samm Keerake nupud väljas-asendisse.

– vajutage korduvalt. – hakkab vilkuma.

, – vajutage aja seadmiseks. Funktsioon käivitub automaatselt 5 sekundi pärast. Kui valitud aeg saab täis, kostab helisignaal.

3. samm Kasutage suvalist nuppu, et signaal välja lülitada.

4. samm Keerake nupud väljas-asendisse.

EESTI 73Kuidas tühistada: Kella funktsioonid

– vajutage korduvalt, kuni kellafunktsiooni sümbol hakkab vilkuma.

Vajutage ja hoidke all: . Kellafunktsioon lülitub mõne sekundi pärast välja.

9. TARVIKUTE KASUTAMINE

HOIATUS! Vt ohutust käsitlevaid peatükke.

9.1 Tarvikute sisestamine

Väike ülaosas asuv sälk suurendab turvalisust. Sälgud kujutavad endast ka libisemisvastast abinõud. Kõrged servad aitavad ära hoida ahjunõude restilt mahalibisemist. Traatrest: Lükake rest ahjuriiuli toe juhtsoontele ja jälgige, et restikumerused oleksid allpool. Küpsetusplaat / Sügav pann: Lükake ahjurest riiuliraami juhtsoonte vahele.

Seadme töö ajal lülitub jahutusventilaator automaatselt sisse, et hoida seadme pinnad jahedana. Kui lülitate seadme välja, siis jätkab jahutusventilaator töötamist kuni seadme mahajahtumiseni. 74 EESTI10.2 Turvatermostaat Ahju vale kasutamine või katkised osad võivad põhjustada ohtlikku ülekuumenemist. Selle ärahoidmiseks on ahjul olemas ohutustermostaat, mis katkestab toitevarustuse. Ahi lülitub uuesti automaatselt sisse, kui temperatuur on langenud.

11. VIHJEID JA NÄPUNÄITEID

Vt ohutust käsitlevaid peatükke.

söögivalmistamiseks Ahjus on neli tasandit. Ahjutasandeid loetakse altpoolt üles. Teie ahi võib küpsetada või praadida erinevalt teie eelmisest ahjust. Kookide küpsetamine Ärge avage ahjuust enne, kui 3/4 toiduvalmistamisajast on möödunud. Kui kasutate korraga kaht küpsetusplaati, jätke nende vahele üks tasand tühjaks. Leivaküpsetamiseks sobib vaiketemperatuuril kõige paremini funktsioon Ülemine + alumine kuumutus (Ülemine/alumine kuumutus). Liha ja kala valmistamine Kasutage väga rasvase toidu korral sügavat panni, et ahjule ei tekiks plekke, mis võivad olla püsivad. Enne lahtilõikamist laske lihal ligikaudu 15 minutit seista, et mahlad välja ei nõrguks. Liigse suitsu vältimiseks ahjus praadimise ajal lisage sügavale pannile veidi vett. Suitsu kondenseerumise vältimiseks lisage vett, niipea kui see on kuivanud. Toiduvalmistamisajad Toiduvalmistamisajad sõltuvad toidu tüübist, konsistentsist ja mahust. Algul jälgige toiduvalmistamise ajal ahju tööd Leidke selle seadme kasutamisel oma toiduvalmistamisnõude, retseptide ja koguste kohta parimad seadistused (kuumuse seadistus, toiduvalmistamisaeg jne).

11.2 Niiske küpsetus pöördõhuga – soovitatavad lisatarvikud

Kasutage tumedaid ja mittepeegeldava pinnaga nõusid. Need tõmbavad kuumust paremini sisse kui heledad ja peegelduvad pinnad. Pitsapann Küpsetusnõu Portsjoninõu Pirukavorm Tume, mittepeegelduv 28 cm läbimõõduga Tume, mittepeegelduv 26 cm läbimõõduga Keraamiline 8 cm läbimõõduga, 5 cm kõrged Tume, mittepeegelduv 28 cm läbimõõduga

11.3 Niiske küpsetus pöördõhuga

Parimate tulemuste saamiseks järgige alltoodud tabelis olevaid soovitusi. EESTI 75(°C) (min) Magusad rullid, 12 tük‐

küpsetusplaat või rasvapann 180 2 35 - 40 Rullid, 9 tükki küpsetusplaat või rasvapann 180 2 35 - 40 Pitsa, külmutatud, 0,35

ahjurest 220 2 35 - 40 Rullbiskviit küpsetusplaat või rasvapann 170 2 30 - 40 Šokolaadikook küpsetusplaat või rasvapann 180 2 30 - 40 Suflee, 6 tükki keraamilised ahjuvormid traa‐ trestil 200 3 30 - 40 Biskviittaignast põhi pirukavorm traatrestil 170 2 20 - 30 Victoria võileib ahjuvorm ahjurestil 170 2 35 - 45 Pošeeritud kala, 0,3 kg küpsetusplaat või rasvapann 180 3 35 - 45 Terve kala, 0,2 kg küpsetusplaat või rasvapann 180 3 35 - 45 Kalafilee, 0,3 kg pitsaplaat traatrestil 180 3 35 - 45 Pošeeritud liha, 0,25

küpsetusplaat või rasvapann 200 3 40 - 50 Šašlõkk, 0,5 kg küpsetusplaat või rasvapann 200 3 25 - 35 Küpsised, 16 tükki küpsetusplaat või rasvapann 180 2 20 - 30 Makroonid, 20 tükki küpsetusplaat või rasvapann 180 2 40 - 45 Muffinid, 12 tükki küpsetusplaat või rasvapann 170 2 30 - 40 Soolased kondiitritoo‐ ted, 16 tükki küpsetusplaat või rasvapann 170 2 35 - 45 Muretaignaküpsised, 20 tükki küpsetusplaat või rasvapann 150 2 40 - 50 Koogikesed, 8 tükki küpsetusplaat või rasvapann 170 2 20 - 30 Köögiviljad, pošeeri‐ tud, 0,4 kg küpsetusplaat või rasvapann 180 3 35 - 40 Vegan-omlett pitsaplaat traatrestil 200 3 30 - 45 Vahemerepärased köögiviljad, 0,7 kg küpsetusplaat või rasvapann 180 4 35 - 40

11.4 Teave katseasutustele

Testid vastavalt standardile IEC 60350-1. 76 EESTI( °C) (min) Väikesed koogid, 16 tk plaadil Tavapärane küpsetamine Küpsetus‐ plaat 3 170 20 - 35 - Väikesed koogid, 16 tk plaadil Pöördõhk Küpsetus‐ plaat 3 160 20 - 35 - Väikesed koogid, 16 tk plaadil Pöördõhk Küpsetus‐ plaat 1 ja 3 160 20 - 35 - Õunakook, 2 vormis Ø 20

Pöördõhk Traatrest 2 160 70 - 90 - Tordipõhi, 26 cm koogivor‐ mis Tavapärane küpsetamine Traatrest 2 170 35 - 45 - Tordipõhi, 26 cm koogivor‐ mis Pöördõhk Traatrest 2 160 35 - 45 - Liivaküpsi‐ sed Tavapärane küpsetamine Küpsetus‐ plaat 3 150 20 - 35 Eelkuumutage ahju 10 min. Liivaküpsi‐ sed Pöördõhk Küpsetus‐ plaat 3 150 20 - 35 Eelkuumutage ahju 10 min. Röstleib/-sai Grill Traatrest 3 max 1 - 5 Eelkuumutage ahju 10 min. Veiselihabur‐ ger, 6 tükki, 0,6 kg Grill Traatrest ja rasvapann 3 max 20 - 30 Pange ahjurest kol‐ mandale ahjutasandile ja rasvapann teisele tasandile. Keerake toi‐ tu poole küpsetusaja möödumisel. Eelkuumutage ahju 10 min.

12. PUHASTUS JA HOOLDUS

HOIATUS! Vt ohutust käsitlevaid peatükke. EESTI 7712.1 Märkused puhastamise kohta Puhastusvahen‐ did Puhastage seadme esikülge ainult mikrokiudlapi, sooja vee ning pehmetoimelise pesuva‐ hendiga. Kontrollige ja puhastage ahjuõõnsuse raami ümber olevat tihendit. Metallpindadel kasutage puhastusvahendi lahust. Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahendit. Ärge kasutage seda katalüütilisel pinnal. Igapäevane kasu‐ tamine Puhastage ahi pärast igakordset kasutamist. Toidujääkide kogunemine võib kaasa tuua süt‐ timise. Niiskus võib kondenseeruda seadmesse või selle klaaspaneelidele. Kondenseerumise vä‐ hendamiseks laske seadmel enne küpsetamist 10 minutit töötada. Ärge jätke toitu seadmes‐ se kauemaks seisma kui 20 minutit. Kuivatage pärast kasutamist seadme sisemus ainult mi‐ krokiudlapiga. Lisatarvikud Pärast igat kasutuskorda puhastage kõik ahju tarvikud ja laske neil kuivada. Kasutage ainult mikrokiudlappi sooja vee ja õrna puhastusvahendiga. Ärge peske tarvikuid nõudepesumasi‐ nas. Ärge puhastage mittenakkuva pinnaga tarvikuid abrasiivse puhastusvahendi või teravate esemetega.

12.2 Kuidas eemaldada: restitoed /

katalüütilised paneelid Ahju puhastamiseks eemaldage restitoed / katalüütilised paneelid.

1. samm Lülitage ahi välja ja oodake, kuni see

2. samm Tõmmake ahjuriiuli tugede esiosa

külgseina küljest lahti. Hoidke restitu‐ gede tagaosa ja katalüütilist paneeli paigal. Katalüütilised paneelid ei ole ahjuseina küljes kinni. Restitugede eemaldamisel võivad need välja kuk‐ kuda.

3. samm Tõmmake ahjuresti toe tagaosa külg‐

seina küljest lahti ja eemaldage.

dises järjekorras. Teleskoopsiinidel olevad kinnitustihtv‐ tid peavad olema suunatud ettepoole. 78 EESTI12.3 Kuidas kasutada: Katalüütiline puhastus Ahjuõõnsuses asuvad katalüütilised paneelid. Katalüüsipaneelid imavad katalüüsi käigus rasva. Katalüütilise kihi laigud või värvimuutused ei avalda mõju puhastamisele. Enne katalüütilist puhastust Lülitage ahi välja ja oodake, kuni see on jahtunud. Eemaldage kõik tarvikud. Puhastage ahjupõhja ja sisemist uk‐ seklaasi sooja vee, pehmetoimelise nõudepesuvahendi ja pehme lapiga. Ahju puhastamine katalüütilisel meetodil

1. samm 2. samm 3. samm

Valige ahju funktsioon ja ahju tem‐ peratuur: 250 °C Kestus: 1 h Pärast puhastamist keerake ahjufunkt‐ sioonide nupp väljas-asendisse. Kui ahi on jahtunud, puhastage sisemust niiske ja pehme lapiga.

12.4 Kuidas eemaldada ja paigaldada: uks

Ahjuuksel on kaks klaaspaneeli. Puhastamiseks saate ahjuukse ja sisemised klaaspaneelid eemaldada. Enne klaaspaneelide eemaldamist lugege tähelepanelikult läbi terve peatükk "Ukse eemaldamine ja paigaldamine". ETTEVAATUST! Ärge kasutage ahju ilma klaaspaneelideta.

1. samm Avage uks täielikult ja hoidke mõlemast uk‐

2. samm Tõstke ja tõmmake sulguritest, kuni need

lahti klõpsatavad. EESTI 793. samm Sulgege ahjuuks poole peale esimeses ava‐ tud asendis. Seejärel tõstke ja tõmmake ust, et see oma kohalt eemaldada.

4. samm Asetage uks kindlale pinnale pehmele riidele

ja vabastage lukusüsteem, et sisemine klaaspaneel eemaldada.

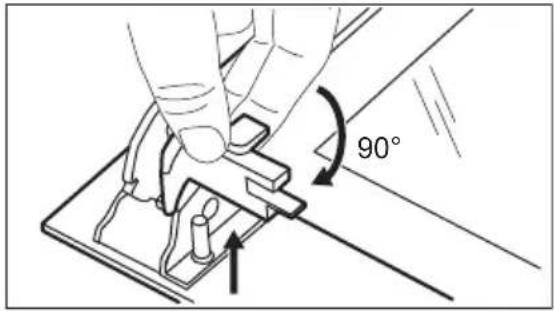

5. samm Keerake fiksaatoreid 90° võrra ja võtke need

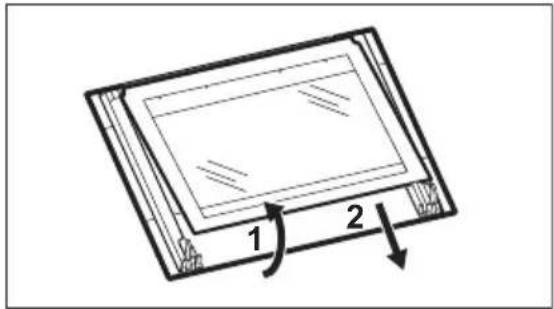

6. samm Esiteks tõstke ettevaatlikult ja seejärel ee‐

7. samm Puhastage klaaspaneele seebi ja veega. Kuivatage klaaspaneele ettevaatlikult. Ärge peske klaas‐

paneele nõudepesumasinas.

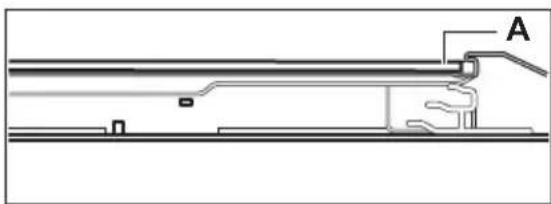

8. samm Pärast puhastamist paigutage klaaspaneel ja ahjuuks tagasi oma kohale.

Kui uks on õigesti paigaldatud, kuulete sulgurite kinnitamisel klõpsatust. Ukseliistu õigel paigaldamisel kostab klõps. Veenduge, et sisemised klaaspaneelid on paigaldatud oma kohale õigesti.

80 EESTI12.5 Kuidas asendada: lamp HOIATUS! Elektrilöögi oht! Lamp võib olla kuum. Enne lambi vahetamist:

1. samm 2. samm 3. samm

Lülitage ahi välja. Oodake, kuni ahi on jahtunud. Eemaldage ahi vooluvõrgust. Pange ahju põhjale riie. Tagumine lamp

1. samm Klaaskatte eemaldamiseks keerake seda.

HOIATUS! Vt ohutust käsitlevaid peatükke.

13.1 Mida teha, kui...

Tabelis loetlemata variantide puhul pöörduge volitatud teeninduskeskuse poole. Probleem Kontrollige, kas: Ahi ei kuumene. Kaitse on vallandunud. Probleem Kontrollige, kas: Uksetihend on katki. Ärge kasutage ahju. Võt‐ ke ühendust volitatud tee‐ ninduskeskusega. Ekraanil kuvatakse „12.00“. Toimus elektrikatkestus. Seadke kellaaeg. Lamp ei tööta. Lamp on läbi põlenud.

Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüüja või teeninduskeskusega. Vajalikud teeninduskeskuse andmed leiate andmesildilt. Andmesildi leiate seadme sisepinna esiraamilt. Ärge andmesilti seadme sisemusest eemaldage. Soovitame kirjutada andmed siia: Mudel (MOD.) ......................................... Tootenumber (PNC) ......................................... Seerianumber (S.N.) .........................................

Energiatõhususe indeks 95.1 Energiatõhususe klass A Energiatarve standardse koormusega, tavarežiim 0.89kWh/tsükkel Energiatarve standardse koormusega, ventilaatoriga režiim 0.78kWh/tsükkel Kambrite arv 1 Soojusallikas Elekter Helitugevus 65l Ahju tüüp Integreeritud ahi Mass EOF5C50BV 29.4kg EOF5C50BX 30.5kg EOF5C50BZ 29.9kg IEC/EN 60350-1 – Kodumajapidamises kasutatavad elektrilised toiduvalmistusseadmed – 1. osa: Pliidid, ahjud, auruahjud ja grillid – Efektiivsuse mõõtmise meetodid.

15.2 Energia kokkuhoid

Seadmel on omadused, mis aitavad säästa energiat igapäevasel toiduvalmistamisel. Veenduge, et seadme töötamise ajal on seadme uks korralikult kinni. Ärge küpsetamise ajal seadme ust liiga tihti avage. Jälgige, et uksetihend oleks puhas ja korralikult omal kohal. Energia kokkuhoiu tagamiseks kasutage metallnõusid. Kui võimalik, ärge eelkuumutage seadet enne küpsetamist. Kui valmistate järjest mitu küpsetist, püüdke need ahju panna võimalikult lühikeste vahedega. Küpsetamine pöördõhuga Võimalusel kasutage energia kokkuhoiuks pöördõhuga küpsetusrežiime. 82 EESTIJääkkuumus Kui küpsetusaeg on pikem kui 30 minutit, vähendage vähemalt 3 –10 minutit enne küpsetusaja lõppu seadme temperatuuri. Seadme sees oleva jääkkuumuse abil küpsemine jätkub. Muude toitude soojendamiseks kasutage jääkkuumust. Toidu soojashoidmine Jääkkuumuse kasutamiseks ja toidu soojashoidmiseks valige madalaim võimalik temperatuur. Niiske küpsetus pöördõhuga Funktsioon, mis säästab küpsetamise ajal energiat.

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse. EESTI 83Bienvenue chez Electrolux ! Nous vous remercions d’avoir choisi l’un de nos appareils. Obtenir des conseils d’utilisation, des brochures, un dépanneur, des informations surle service et les réparations :www.electrolux.com/supportSous réserve de modifications.
