KULLANIM KILAVUZU PGG 31 Kärcher

Εγγυημένη: : 96 Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από τη διεύθυνση της εταιρείας. Πληρεξούσιος τεκμηρίωσης: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212 Winnenden, 2018/10/01 İçindekiler Genel uyarılar Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgi- lerini okuyun. Bu bilgilere göre hareket edin. Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın. Amaca uygun kullanım Bu elektrik jeneratörü, sevk edildiği durumda, deniz se- viyesinden maksimum 1500 m yükseklikte kullanım için öngörülmüştür. Jeneratör, daha yüksek rakımlarda işle- tim için yetkili müşteri servisi tarafından uyumlu hale ge- tirilebilir. Eğer yüksek rakımlarda işletim için uyumlu hale getiri- len bir elektrik jeneratörü bu rakımın altındaki konumlar- da çalıştırılırsa, motor aşırı ısınmadan dolayı tahrip edilebilir. Çevre koruma Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin. Elektrikli ve elektronik cihazlar, değerli ve geri dö- nüştürülebilir malzemelerin yanı sıra yanlış kulla- nılması veya yanlış imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak ci- hazın usulüne uygun şekilde çalıştırılması için bu parça- lar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir. PGG 3/1 50 Hz PGG 3/1 60 Hz PGG 6/1 PGG 8/3

• -Εκπομπές σύμφωνα με τις διαδικασίες μέτρησης του κανονισμού 2016/1628 της ΕΕ, επίπεδο V Κινητήρας g/kWh 790 678 678 Genel uyarılar p. 51
• Amaca uygun kullanım p. 51
• Çevre koruma p. 52
• Aksesuarlar ve yedek parçalar p. 52
• Teslimatın içeriği p. 52
• Güvenlik bilgileri p. 52
• Cihaz açıklaması p. 53
• Montaj p. 53
• İlk çalıştırma p. 53
• İşletime alma p. 53
• İşletme p. 53
• Taşıma p. 54
• Depolama p. 54
• Bakım ve Koruma p. 54
• Arızalarda yardım p. 54
• Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser Garanti p. 54
• Teknik bilgiler p. 54

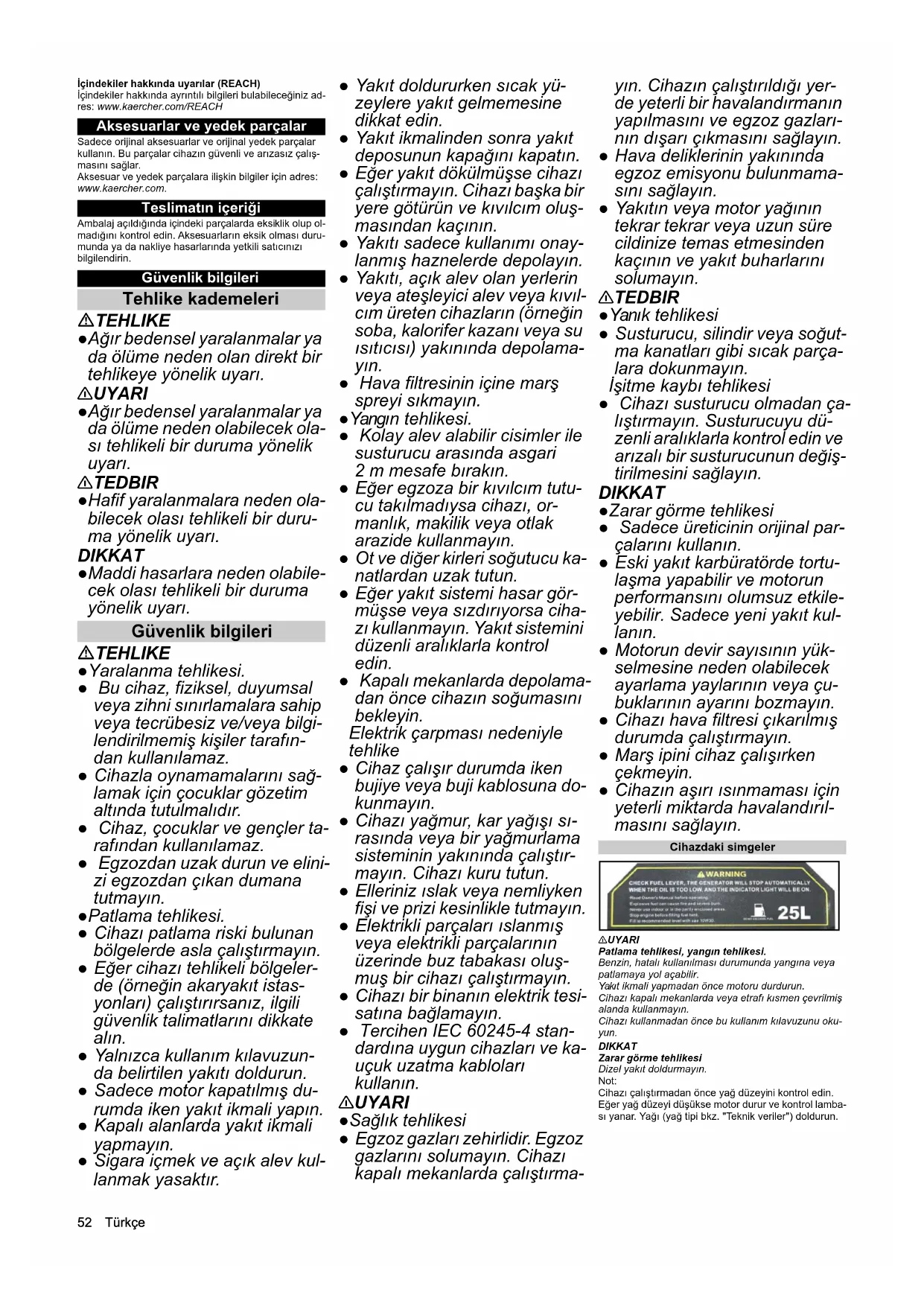

• AB Uygunluk Beyanı Türkçe İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz ad- res: www.kaercher.com/REACH Aksesuarlar ve yedek parçalar Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalış- masını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com. Teslimatın içeriği Ambalaj açıldığında içindeki parçalarda eksiklik olup ol- madığını kontrol edin. Aksesuarların eksik olması duru- munda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin. Güvenlik bilgileri Tehlike kademeleri TEHLIKE ●Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı. 몇 UYARI ●Ağır bedensel yaralanmalar ya da ölüme neden olabilecek ola- sı tehlikeli bir duruma yönelik uyarı. 몇 TEDBIR ●Hafif yaralanmalara neden ola- bilecek olası tehlikeli bir duru- ma yönelik uyarı. DIKKAT ●Maddi hasarlara neden olabile- cek olası tehlikeli bir duruma yönelik uyarı. Güvenlik bilgileri TEHLIKE ●Yaralanma tehlikesi. ● Bu cihaz, fiziksel, duyumsal veya zihni sınırlamalara sahip veya tecrübesiz ve/veya bilgi- lendirilmemiş kişiler tarafın- dan kullanılamaz. ● Cihazla oynamamalarını sağ- lamak için çocuklar gözetim altında tutulmalıdır. ● Cihaz, çocuklar ve gençler ta- rafından kullanılamaz. ● Egzozdan uzak durun ve elini- zi egzozdan çıkan dumana tutmayın. ●Patlama tehlikesi. ● Cihazı patlama riski bulunan bölgelerde asla çalıştırmayın. ● Eğer cihazı tehlikeli bölgeler- de (örneğin akaryakıt istas- yonları) çalıştırırsanız, ilgili güvenlik talimatlarını dikkate alın. ● Yalnızca kullanım kılavuzun- da belirtilen yakıtı doldurun. ● Sadece motor kapatılmış du- rumda iken yakıt ikmali yapın. ● Kapalı alanlarda yakıt ikmali yapmayın. ● Sigara içmek ve açık alev kul- lanmak yasaktır. ● Yakıt doldururken sıcak yü- zeylere yakıt gelmemesine dikkat edin. ● Yakıt ikmalinden sonra yakıt deposunun kapağını kapatın. ● Eğer yakıt dökülmüşse cihazı çalıştırmayın. Cihazı başka bir yere götürün ve kıvılcım oluş- masından kaçının. ● Yakıtı sadece kullanımı onay- lanmış haznelerde depolayın. ● Yakıtı, açık alev olan yerlerin veya ateşleyici alev veya kıvıl- cım üreten cihazların (örneğin soba, kalorifer kazanı veya su ısıtıcısı) yakınında depolama- yın. ● Hava filtresinin içine marş spreyi sıkmayın. ●Yangın tehlikesi. ● Kolay alev alabilir cisimler ile susturucu arasında asgari 2 m mesafe bırakın. ● Eğer egzoza bir kıvılcım tutu- cu takılmadıysa cihazı, or- manlık, makilik veya otlak arazide kullanmayın. ● Ot ve diğer kirleri soğutucu ka- natlardan uzak tutun. ● Eğer yakıt sistemi hasar gör- müşse veya sızdırıyorsa ciha- zı kullanmayın. Yakıt sistemini düzenli aralıklarla kontrol edin. ● Kapalı mekanlarda depolama- dan önce cihazın soğumasını bekleyin. Elektrik çarpması nedeniyle tehlike ● Cihaz çalışır durumda iken bujiye veya buji kablosuna do- kunmayın. ● Cihazı yağmur, kar yağışı sı- rasında veya bir yağmurlama sisteminin yakınında çalıştır- mayın. Cihazı kuru tutun. ● Elleriniz ıslak veya nemliyken fişi ve prizi kesinlikle tutmayın. ● Elektrikli parçaları ıslanmış veya elektrikli parçalarının üzerinde buz tabakası oluş- muş bir cihazı çalıştırmayın. ● Cihazı bir binanın elektrik tesi- satına bağlamayın. ● Tercihen IEC 60245-4 stan- dardına uygun cihazları ve ka- uçuk uzatma kabloları kullanın. 몇 UYARI ●Sağlık tehlikesi ● Egzoz gazları zehirlidir. Egzoz gazlarını solumayın. Cihazı kapalı mekanlarda çalıştırma- yın. Cihazın çalıştırıldığı yer- de yeterli bir havalandırmanın yapılmasını ve egzoz gazları- nın dışarı çıkmasını sağlayın. ● Hava deliklerinin yakınında egzoz emisyonu bulunmama- sını sağlayın. ● Yakıtın veya motor yağının tekrar tekrar veya uzun süre cildinize temas etmesinden kaçının ve yakıt buharlarını solumayın. 몇 TEDBIR ●Yanık tehlikesi ● Susturucu, silindir veya soğut- ma kanatları gibi sıcak parça- lara dokunmayın. İşitme kaybı tehlikesi ● Cihazı susturucu olmadan ça- lıştırmayın. Susturucuyu dü- zenli aralıklarla kontrol edin ve arızalı bir susturucunun değiş- tirilmesini sağlayın. DIKKAT ●Zarar görme tehlikesi ● Sadece üreticinin orijinal par- çalarını kullanın. ● Eski yakıt karbüratörde tortu- laşma yapabilir ve motorun performansını olumsuz etkile- yebilir. Sadece yeni yakıt kul- lanın. ● Motorun devir sayısının yük- selmesine neden olabilecek ayarlama yaylarının veya çu- buklarının ayarını bozmayın. ● Cihazı hava filtresi çıkarılmış durumda çalıştırmayın. ● Marş ipini cihaz çalışırken çekmeyin. ● Cihazın aşırı ısınmaması için yeterli miktarda havalandırıl- masını sağlayın. Cihazdaki simgeler 몇 UYARI Patlama tehlikesi, yangın tehlikesi. Benzin, hatalı kullanılması durumunda yangına veya patlamaya yol açabilir. Yakıt ikmali yapmadan önce motoru durdurun. Cihazı kapalı mekanlarda veya etrafı kısmen çevrilmiş alanda kullanmayın. Cihazı kullanmadan önce bu kullanım kılavuzunu oku- yun. DIKKAT Zarar görme tehlikesi Dizel yakıt doldurmayın. Not: Cihazı çalıştırmadan önce yağ düzeyini kontrol edin. Eğer yağ düzeyi düşükse motor durur ve kontrol lamba- sı yanar. Yağı (yağ tipi bkz. "Teknik veriler") doldurun.Türkçe 53 몇 UYARI Patlama tehlikesi, yangın tehlikesi. Yakıt ikmali yapmadan önce motoru durdurun. Dökülen yakıtı cihazı çalıştırmadan önce temizleyin. Eğer yakıt sisteminde kaçak varsa cihazı çalıştırmayın. 몇TEDBIR Sıcak yüzeyler Cihazın egzozu işletim sırasında aşırı ısınır ve yanıklara neden olabilir. Egzoz ile temastan kaçının. 몇UYARI İşitme kaybı ve gözde yaralanma ris- ki. Cihazı kullanırken koruyucu gözlük ve koruyucu kulaklık takın. İkaz edici semboller Akülerle çalışırken aşağıdaki ikaz sembollerini dikkate alın: Cihaz açıklaması Resimler için katlanır sayfaya bakın Şekil A 1 Hava filtresi 2 İtme dirseği 3 İpli marş 4 Jikle kolu 5 Yakıt vanası 6 Yakıt deposu 7 Kumanda paneli 8 Akü 9 Yağ çubuğu 10 Yağ boşaltma cıvatası 11 Yakıt dolum göstergesi 12 Yakıt deposu kapağı 13 Tip etiketi 14 Kontrol lambası 15 Motor anahtarlı şalteri 16 Doğru akım koruma şalteri 17 Doğru akım terminalleri 18 Alternatif gerilim voltmetre 19 Güç şalteri 20 Alternatif akım prizi 21 PGG 6/1: Alternatif akım prizi PGG 8/3: Trifaze akım prizi 22 Topraklama terminali Cihazdaki simgeler Hava filtresini her 50 saatte bir temizleyin, tozlu ortamda her 10 saatte bir (“Bakım ve Koruma/Hava filtresinin te- mizlenmesi”). Yağ düzeyinin kontrolü ile ilgili uya- rılar. Jikle kolu Montaj p. 5552

1. İtme dirseğini birlikte gönderilen montaj malzemesi

ile cihaz çerçevesine takın. Şekil B 1 İtme dirseği 2 Ayak 3 Teke rlek

2. Tekerlekleri birlikte gönderilen montaj malzemesi ile

cihaz çerçevesine takın.

3. Ayağı birlikte gönderilen montaj malzemesi ile cihaz

çerçevesine takın. İlk çalıştırma Yağ doldurulması

1. Cihazı yatay konuma getirin.

2. Yağ çubuğunu döndürerek çıkarın.

3. Motor yağını doldurun.

Uyarı: Motor yağı teslimat kapsamına dahil değildir. Dolum miktarı ve yağ çeşitleri “Teknik Veriler” bölü- münde belirtilmiştir.

4. Yağ çubuğunu silin.

5. Yağ çubuğunu sonuna kadar yerine takın ancak vi-

6. Yağ çubuğunu çekerek çıkarın. Yağ düzeyi yağ çu-

buğunun işaretli bölümünde olmalıdır.

7. Yağ düzeyi düşükse motor yağı ekleyin.

8. Yağ çubuğunu takın ve sıkın.

İşletime alma Yağ düzeyinin kontrol edilmesi

1. Cihazı yatay konuma getirin.

2. Yağ çubuğunu döndürerek çıkarın.

3. Yağ çubuğunu silin.

4. Yağ çubuğunu sonuna kadar yerine takın ancak vi-

5. Yağ çubuğunu çekerek çıkarın. Yağ düzeyi yağ çu-

buğunun işaretli bölümünde olmalıdır.

6. Yağ düzeyi düşükse motor yağı ekleyin.

7. Yağ çubuğunu takın ve sıkın.

1. Yakıt göstergesini okuyun.

2. Eğer yakıt göstergesindeki dolum seviyesi az ise ya-

kıt deposuna yakıt doldurun.

3. Yakıt deposunun kapağını sökün.

4. Dolum ağzının maksimum alt kenarına kadar yakıt

5. Yakıt deposunun kapağını takın ve sıkın.

İşletme Cihazın çalıştırılması

1. Yakıt vanasını açın.

2. Soğuk motorda jikle kolunu sola itin.

3. Anahtarlı şalteri START konumuna çevirin ve motor

çalışmaya başlayıncaya kadar tutun. Anahtarlı şal- teri START konumunda maksimum 5 saniye tutun. Bir sonraki çalıştırma denemesini en erken 10 saniyelik bir aradan sonra gerçekleştirin.

4. Motor çalı ştıktan sonra anahtarlı şalteri bırakarak 1/

ON konumuna dönmesini sağlayın.

5. Motor çalıştıktan sonra jikle kolunu sağa itin.

İpli marş ile çalıştırma

1. Yakıt vanasını açın.

2. Soğuk motorda jikle kolunu sola itin.

3. İpli marşı, daha fazla direnç hissedilinceye kadar ya-

vaşça ve sonrasında kuvvetlice çekin.

4. İpli marşı yavaşça geriye bırakın.

DIKKAT Zarar görme tehlikesi Aniden geriye çekilen ipli marş cihazda hasara yol açar. İpli marşı yavaşça geriye bırakın.

5. Motor çalıştıktan sonra jikle kolunu sağa itin.

Alternatif akımlı cihazların bağlanması Sürekli işletimde elektrikli cihazın çektiği güç jeneratö- rün sürekli gücünü aşamaz. Maksimum güç sadece kı- sa süreli olarak çekilebilir. Elektrik motorlu cihazlar, yol almak için anma gücünün katları düzeyinde güce ihtiyaç duyar. TEHLIKE Elektrik çarpması nedeniyle tehlike Elektrikli cihaz veya kablolarda hasar olması durumun- da operatörün vücudundan elektrik akımı geçebilir ve ölüme veya yaralanmaya neden olabilir. Eğer jeneratöre birden fazla cihaz takılırsa, jeneratör ile her bir ilave elektrikli cihaz arasına bir portatif kaçak akım koruma sistemi (PRCD-Portable Residue Current Device) düzenlenmelidir.

1. Jeneratörü çalıştırın.

2. Güç şalterini 1/ON konumuna getirin.

3. Elektrikli cihazın elektrik fişini jeneratörün prizine ta-

4. Eğer jeneratöre birden fazla cihaz takılırsa, jenera-

tör ile her bir ilave elektrikli cihaz arasına bir portatif kaçak akım koruma sistemi (PRCD-Portable Resi- due Current Device) düzenlenmelidir.

5. Elektrikli cihazı çalıştırın.

Eğer cihaz gerektiği şekilde çalışmıyorsa örneğin düzensiz çalışma veya tekleme, elektrikli cihazı der- hal kapatın, fişini çekin ve arıza sebebini araştı rın. Motorlu araç akülerinin şarj edilmesi 12 V doğru akım bağlantısı sadece otomotiv alanındaki 12 V kurşun akülerin şarj edilmesi için öngörülmüştür. Bu bağlantı, elektrikli cihazlar için 12 V güç kaynağı ola- rak kullanılamaz.

1. Aracın eksi kablosunu (siyah) aküden ayırın.

2. Şarj kablosunun artı kutup kablosunu (kırmızı) akü-

nün artı kutbuna bağlayın.

3. Şarj kablosunun diğer ucundaki artı kutbunu (kırmı-

zı) jeneratörün kırmızı terminaline (+) bağlayın.

4. Şarj kablosunun eksi kutup kablosunu (siyah) akü-

nün eksi kutbuna bağlayın.

5. Şarj kablosunun diğer ucundaki eksi kutbunu (siyah)

jeneratörün siyah terminaline (-) bağlayın.

ştırın. DIKKAT Hasar tehlikesi. Eğer araç aküsü şarj edilirken aracın motoru çalışırsa, araçta veya jeneratörde hasar meydana gelebilir. Akü şarj edilirken aracı çalıştırmayın. Aşırı yük koruma şalteri Aşırı yük durumunda koruma şalterinin butonu atar ve şarj işlemini keser.

1. Birkaç dakika bekleyin ve sonra butonu bastırarak

yerine oturtun. Araç aküsünün ayrılması

1. Jeneratörü kapatın.

4. Jeneratörde artı kutbunu (kırmızı) ayırın.

5. Artı kutbunu (kırmızı) aküden ayırın.

6. Aracın eksi kablosunu (siyah) akünün eksi kutbuna

bağlayın. Cihazın kapatılması

1. Anahtarlı şalterini 0/OFF konumuna çevirin.

2. Yakıt vanasını kapatın.

Taşıma ● Taşıma öncesinde anahtarlı şalteri 0/OFF konumu- na çevirin ve yakıt vanasını kapatın. Akü kullanım kılavuzunda ve akünün üzerinde yer alan uyarıları ve bu kullanım kılavuzundaki uyarıları dikkate alın. Göz koruyucu ekipman kullanın. Çocukları asitten ve aküden uzak tutun. Patlama tehlikesi Yangın, kıvılcım, açık ışık ve sigara iç- mek yasaktır. Kimyasal yanık tehlikesi İlk yardım. Uyarı Tasfiye Aküyü çöp bidonuna atmayın.54 Türkçe ●İtme dirseğini yukarı doğru çevirin. ● Cihazı itme dirseğinden tutarak itin veya çekin. ● Taşıma aracına yüklemeden önce motorun 15 daki- ka boyunca soğumasını bekleyin. ● Yakıtın akmaması için cihazı taşıma sırasında yatay pozisyonda tutun. ● Cihazı araç içinde taşırken ilgili geçerli direktifler uyarınca kayma ve devrilmeye karşı emniyete alın. ● Taşıma sırasında cihazın ağırlığını dikkate alın. Depolama 몇 TEDBIR Ağırlığın dikkate alınmaması Yaralanma ve zarar görme tehlikesi mevcuttur Depolama sırasında cihazın ağırlığına dikkat edin. DIKKAT Zarar görme tehlikesi Cihazın üzerine ağır eşya koymayın. Cihazı kuru ve tozsuz bir ortamda depolayın. Depolama süresi 1...2 ay

1. Yakıt deposuna benzin stabilizatörü koyun.

2. Yakıt deposunu doldurun.

Depolama 2...12 ay Ek olarak:

1. Yakıt vanasını kapatın.

2. Karbüratörün altına bir kap koyun.

Şekil C 1 Karbüratör 2 Tahliye cıvatası

3. Tahliye cıvatasını sökün.

4. Yakıtı kabın içine alın.

5. Tahliye cıvatasını takın ve sıkın.

6. Ayrıştırma kabını boşaltın (bkz. “Bakım ve Koruma/

Ayrıştırma kabının temizlenmesi”). 12 aydan fazla depolama Ek olarak:

Silindirin içine motor yağı damlatın.

3. Yağın motor içinde dağıtılması için ipli marşı çok kez

4. Bujiyi tekrar takın.

5. Yağı değiştirin (bkz. “Bakım ve Koruma/Yağın değiş-

6. İpli marşı, daha fazla direnç hissedinceye kadar ya-

vaşça çekin. Bakım ve Koruma TEHLIKE Yaralanma tehlikesi, elektrik çarpma tehlikesi. Hareket eden parçalardan yaralanabilirsiniz. Cihaz tara- fından üretilen elektrik gerilimi sizi öldürebilir veya yara- layabilir. Bakım çalışmalarından önce buji fişini çekin ve akü bağ- lantısını ayırın. 몇 TEDBIR Yanma tehlikesi. Cihazın sıcak parçalarına dokunulduğunda yanma olu- şabilir. Cihazda herhangi bir çalışma yapmadan önce cihazı soğumaya bırakın.

• Açıklama için bkz. “İşletime alma”. ** Açıklama için bkz. “Bakım çalışmaları”. Bakım zaman aralıkları Her işletmeden önce

1. Cihazın usulüne uygun durumda olup olmadığını ve

işletim güvenliğini kontrol edin. Hasarlı cihazı çalış- tırmayın.

2. Yağ düzeyini kontrol edin. *

3. Hava filtresini kontrol edin. **

İlk kez 1 ay veya 20 saat çalıştıktan sonra

1. Yağı değiştirin. **

Her 3 ayda bir veya 50 saat çalıştıktan sonra

1. Hava filtresini temizleyin. **

Tozlu ortamlarda kullanıldığında daha sık temizlik yapılmalıdır. Her 6 ayda bir veya 100 saat çalıştıktan sonra

1. Yağı değiştirin. **

2. Ayrıştırma kabını temizleyin. **

3. Bujiyi kontrol edin ve temizleyin. **

4. Kıvılcım tutucuyu (teslimat kapsamında değildir) te-

mizleyin. ** Her yıl yetkili müşteri servisi tarafından

1. Subap boşluğunu kontrol edin ve ayarlayın.

2. Yakıt deposunu ve yakıt filtresini temizleyin.

2 yılda bir yetkili müşteri servisi tarafından

1. Yakıt hattını kontrol edin, gerekirse değiştirin.

Bakım çalışmaları Hava filtresinin kontrol edilmesi

1. Kilitlemeleri açtırın veya vidayı açın.

Şekil D 1 Vida 2 Kapak 3 Hava filtresi elemanı 4 Kilit

3. Hava filtresi elemanının kirli olup olmadığını kontrol

edin. Gerekiyorsa hava filtresini temizleyin veya ha- sarlı ise değiştirin (bkz. “Hava filtresinin temizlenme- si”).

5. Kilitlemeleri kapatın veya vidayı takın ve sıkın.

Hava filtresinin temizlenmesi DIKKAT Zarar görme tehlikesi Eğer filtre elemanı yoksa, içeri giren toz motoru tahrip edebilir. Cihazı filtre elemanı olmadan çalıştırmayın.

1. Hava filtresini açın (bkz. “Hava filtresinin kontrol

2. Hava filtresi elemanını çıkarın.

3. Hava filtresi elemanını sıcak su içinde ev temizlik

ilacı ile yıkayın ve berrak su ile durulayın. Uyarı: Yağ içeren yıkama sıvısını çevreye zarar ver- meyecek şekilde bertaraf edin.

4. Hava filtresi elemanını kurumaya bırakın.

5. Hava filtresi elemanına temiz motor yağı emdirin ve

sıkarak fazla yağı çıkarın.

6. Hava filtresi elemanını tekrar yerleştirin.

8. Kilitleri kapatın.

Yağın değiştirilmesi Yağ değişimini motor sıcakken yapın.

1. Yağ çubuğunu döndürerek çıkarın.

Şekil E 1 Yağ çubuğu 2 Yağ boşaltma cıvatası

2. Yağ boşaltma cıvatasını contası ile birlikte çıkarın ve

yağı bir kabın içine alın.

3. Hava boşaltma cıvatasını contası ile birlikte takın ve

4. Cihazı yatay konuma getirin.

5. Motor yağı (yağ tipi bkz. "Teknik veriler") miktarını öl-

çün ve motor yağını, yağ çubuğu için olan delikten doldurun.

6. Yağ düzeyini kontrol edin (bkz. “İşletime alma”).

7. Yağ çubuğunu takın ve sıkın.

8. Atık yağı çevreye zarar vermeden bertaraf edin.

Ayrışt ırma kabının temizlenmesi Ayrıştırma kabı benzinden suyu ayrıştırır.

1. Yakıt vanasını kapatın.

2. Ayrıştırma kabını çıkarın.

Şekil F 1 Ayrıştırma kabı 2 Vida

3. Ayrıştırma kabını O-ring ile birlikte çıkarın.

4. Ayrıştırma kabını ve O-ringi yanmayan bir solvent ile

temizleyin ve kurumaya bırakın.

5. Ayrıştırma kabını ve O-ringi takın ve sıkın.

6. Yakıt vanasını açın.

7. Ayrıştırma kabı ile karbüratör arasındaki contayı

8. Yakıt vanasını kapatın.

Bujinin kontrol edilmesi ve temizlenmesi

1. Buji fişini çekerek çıkarın.

Şekil G 1 Buji fişi 2 Buji

2. Buji çıkarıldığında motorun içine kir girmemesi için

bujinin etrafındaki bölgeyi temizleyin.

4. Elektrotları yıpranmış veya izolatörü kırılmış bir bu-

5. Bujinin elektrot aralığını kontrol edin. Nominal değer

6. Bujinin contasında hasar olup olmadığını kontrol

edin. DIKKAT Zarar görme tehlikesi Fazla gevşek olan bir buji aşırı ısınabilir ve motora zarar verebilir. Çok fazla sıkılan bir buji motordaki vida dişine zarar verir. Bujinin sıkılmasına ilişkin aşağıdaki talimatları dikkate alın.

7. Bujiyi dikkatlice elle vidalayarak takın. Diş kaptırma-

8. Bujiyi buji anahtarı ile sonuna kadar takın ve aşağı-

da açıklandığı şekilde sıkın. a Kullanılmış bir buji 1/8...1/4 tur sıkılmalıdır. b Yeni bir buji 1/2 tur sıkılmalıdır.

9. Buji fişini takın.

Cihaz ın aküsünün şarj edilmesi TEHLIKE Patlama tehlikesi, yangın tehlikesi Eğer akünün her iki kutbu birbirine bağlanırsa, patlama- ya veya yangına yol açabilen bir kısa devre oluşur. Akünün üzerine asla bir metal cisim (örneğin bir alet) koymayın. Yaralanma tehlikesi Aküleri kullanırken güvenlik kurallarını dikkate alın. Şarj cihazının kullanım kılavuzunu dikkate alın. 몇 TEDBIR Sağlık tehlikesi Kurşun sağlığa zararlıdır. Asla yaralara kurşun temas ettirmeyin.

1. Akünün asit seviyesini kontrol edin.

2. Asit seviyesi düşükse:

aHücre kapağını açın. b Hücreye, işarete kadar saf su doldurun. cHücre kapağını takın.

3. Akünün bağlantısını ayırın.

4. Şarj cihazının artı kutup kablosunu akünün artı kut-

5. Şarj cihazının eksi kutup kablosunu akünün eksi

6. Şarj cihazını açın.

Arızalarda yardım Elektrikli parçalardaki tüm kontrol ve çalışmaları bir uz- mana yaptırın. Bu bölümde yer almayan arızalarda yetkili müşteri hiz- metlerine başvurun. Motor çalışmıyor.

1. Yakıt vanasını açın.

2. Depoya yakıt doldurun.

3. Yağ düzeyini kontrol edin, gerekirse yağ ekleyin.

4. Bujiyi kontrol edin (bkz. “Bakım ve Koruma/Bujinin

kontrol edilmesi ve temizlenmesi”).

5. Ayrıştırma kabını temizleyin (bkz. “Bakım ve Koru-

ma/Ayrıştırma kabının temizlenmesi”). Cihaz elektrik akımı üretmiyor

1. Güç şalterini 1/ON konumuna getirin.

Garanti Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazı- nızda oluşan muhtemel hasarları, arızanın kaynağı üre- tim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun. (Adres için Bkz. Arka sayfa) Teknik bilgiler PGG 3/1 50 Hz PGG 3/1 60 Hz PGG 6/1 PGG 8/3 Jeneratör Sürekli güç kW 2,8 2,8 5,0 7,0 Maksimum güç kısa süreli kW 3,0 3,0 5,5 7,5 cos φ 1111 Şebeke gerilimi V 230 (2x) 220 (2x) 230 (3x) 230 (2x), 400 (1x)Русский 55 Teknik değişiklik hakkı saklıdır. AB Uygunluk Beyanı İşbu belgeyle, aşağıda adı geçen makinenin mevcut ta- sarımı yapı tarzı ve tarafımızdan piyasaya sürülen mo- deliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik duru- munda, bu açıklama geçerliliğini kaybeder. Ürün: Jeneratör Tip: 1.042-xxx İlgili AB direktifleri 2006/42/AT (+2009/127/AT) 2014/30/AB 2011/65/AT 2000/14/EG Uygulanan uyumlaştırılmış normlar

EN ISO 8528-13: 2016

EN 55012: 2007 + A1: 2009 EN 61000-6-1: 2007 Uygulanan uygunluk değerlendirme yöntemi 2000/14/AT: Ek V Ses gücü seviyesi dB(A) PGG 3/1 Ölçülen: Garanti edilen: 94 PGG 6/1 Ölçülen: Garanti edilen: : 95 PGG 8/3 Ölçülen: Garanti edilen: : 96 Aşağıda imzası olan, yönetim adına ve yönetim yetkisi- ne sahip olarak hareket eder. Dokümantasyon yetkilisi: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Almanya) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2018/10/01

Motor gücü kW/PS 5,1/6,9 5,1/6,9 9,6/13,1 11,8/16,1 Yakıt türü Benzin, min. 86 ok- tan Benzin, min. 86 ok- tan Benzin, min. 86 ok- tan Benzin, min. 86 ok- tan Yakıt deposu içeriği 15152525 Dolu depo ile kullanım süresi,%100 performans h 6,5 6,5 6,5 5,5 Dolu depo ile kullanım süresi,%50 performans h 12 12 10 7 Motor yağı miktarı l0,6 0,6 1,1 1,1 Yağ cinsi 10 W-30 15 W-40 10 W-30 15 W-40 10 W-30 15 W-40 10 W-30 15 W-40 Buji tipi F5T, F6T, F7TJC F5T, F6T, F7TJC F5T, F6T, F7TJC F5T, F6T, F7TJC Akü Akü gerilimi V 12 12 12 12 Boyutlar ve ağırlıklar Uzunluk mm 645 645 743 743 Genişlik mm 622 622 713 713 Yükseklik mm 559 559 670 670 Yakıtsız ağırlık kg52528590 EN 60335-2-79 uyarınca tespit edilen değerler Ses basınç seviyesi L

dB(A)1111 Ses gücü seviyesi L
