PGG 31 - Vodní čerpadlo Kärcher - Bezplatný návod k obsluze

Typ výrobku	Proudový generátor
Značka	Kärcher
Model	PGG 31 (řada PGG 3/1)
Trvalý výkon	2,8 kW
Maximální výkon (krátkodobý)	3,0 kW
Výstupní napětí	230 V (jednofázové)
Frekvence	50 Hz
Typ motoru	Jednoválec 4-takt, chlazený vzduchem
Zdvihový objem	208 cm³
Palivo	Bezolovnatý benzín, min. 86 oktanů
Objem palivové nádrže	15 L
Výdrž při plném zatížení	6,5 h
Typ motorového oleje	10W-30 nebo 15W-40
Množství oleje	0,6 L
Baterie	12 V
Hmotnost (bez paliva)	52 kg
Rozměry (D × Š × V)	645 × 622 × 559 mm
Hladina akustického tlaku	74 dB(A)
Garantovaná hladina akustického výkonu	94 dB(A)
Stupeň krytí	IP23M
Výstup stejnosměrného proudu	12 V, 6 A (pro nabíjení baterie)
Údržba vzduchového filtru	Každých 50 hodin (10 hodin v prašném prostředí)
Výměna oleje	Každé 3 měsíce nebo 50 hodin (výměna)
Záruka	Podle podmínek v zemi (díly a práce)

Často kladené otázky - PGG 31 Kärcher

Jaký typ paliva použít pro generátor Kärcher PGG 31?

Používejte bezolovnatý benzín s oktanovým číslem alespoň 86. Nepoužívejte naftu.

Jak nastartovat generátor?

Otevřete palivový kohout, posuňte páčku sytiče doleva (studený motor), otočte klíč do polohy START na max. 5 sekund, poté uvolněte. Po nastartování posuňte sytič doprava.

Proč motor nestartuje?

Zkontrolujte hladinu oleje, otevřete palivový kohout, ujistěte se, že je dostatek paliva, a zkontrolujte zapalovací svíčku (mezera 0,7-0,8 mm). V případě potřeby vyčistěte usazovací misku.

Jak vyměnit motorový olej?

Nechte motor běžet, aby se zahřál, poté jej vypněte. Odšroubujte měrku oleje a vypouštěcí šroub. Zachyťte použitý olej, zašroubujte zpět vypouštěcí šroub a naplňte 0,6 L oleje 10W-30 nebo 15W-40. Zkontrolujte hladinu měrkou.

Jak vyčistit vzduchový filtr?

Sejměte kryt filtru, vyjměte vložku, omyjte ji v horké vodě s čisticím prostředkem, opláchněte, osušte. Nasákněte ji čistým motorovým olejem a vyždímejte přebytek. Složte zpět.

Mohu používat generátor uvnitř?

Ne, nikdy nepoužívejte uvnitř nebo v uzavřeném prostoru. Výfukové plyny jsou toxické. Umístěte jej venku, daleko od oken a dveří.

Jak nabít autobaterii pomocí generátoru?

Odpojte záporný pól baterie. Připojte nabíjecí kabely: červený na kladný pól (+), černý na záporný pól (-). Připojte svorky k odpovídajícím výstupům generátoru. Nastartujte generátor. Během nabíjení nespouštějte vozidlo.

Co dělat, když generátor nevyrábí proud?

Zkontrolujte, zda je hlavní vypínač v poloze 1/ON. Pokud se spustil jistič, počkejte několik minut a znovu jej zapněte.

Jak skladovat generátor po delší dobu?

Pro skladování 2-12 měsíců: zavřete palivový kohout, vypusťte karburátor pomocí vypouštěcího šroubu a vyčistěte usazovací misku. Pro více než 12 měsíců přidejte 5-10 cm³ oleje do válce a vyměňte olej.

Jaké jsou hlavní intervaly údržby?

Před každým použitím: zkontrolujte hladinu oleje a celkový stav. Po 1 měsíci nebo 20 h: vyměňte olej. Každé 3 měsíce nebo 50 h: vyčistěte vzduchový filtr. Každých 6 měsíců nebo 100 h: vyměňte olej, vyčistěte usazovací misku, zkontrolujte svíčku.

NÁVOD K OBSLUZE PGG 31 Kärcher

Použití v souladu s určením.... 64

Ochrana životního prostředí.... 64

Příslušenství a náhradní díly.... 65

Rozsah dodávky 65

Bezpečnostní pokyny.... 65

Popis přístroje 66

Montáž 66

První uvedení do provozu.... 66

Uvedení do provozu.... 66

Provoz.... 66

Přeprava 67

Skladování 67

Péče a údržba 67

EU prohlášení o shodě 68

Obecné pokyny

Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené

bezpečnostní pokyny. Řiďte se jimi.

Uschovejte obě příručky pro pozdější použití nebo pro

dalšího vlastníka.

Použití v souladu s určením

Tento generátor proudu je ve stavu při expedici určen k použití v maximální nadmořské výšce 1500 m.

Autorizovaný zákaznický servis ho může přestavit pro provoz ve větší nadmořské výšce.

Bude-li generátor proudu, jenž byl přizpůsoben pro provoz ve větší nadmořské výšce, provozován v nižší

výšce, může se motor zničit přehřátím.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často

součásti, jako baterie, akumulátory nebo olej,

které mohou při chybném zacházení nebo

likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem

Informace k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na

stránkách: www.kaercher.com/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních dílech

naleznete na stránkách www.kaercher.c

Rozsah dodávky

Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce

Bezpečnostní pokyny

Stupně nebezpečí

⚠NEBEZPEČÍ

- Upozornění na bezprostředně hrozící nebezpečí, které vede

k těžkým úrazům nebo usmrcení.

⚠VAROVÁNÍ

- Upozornění na možnou nebezpečnou situaci, která může vést k těžkým úrazům nebo usmrcení.

⚠ UPOZORNĚNÍ

- Upozornění na možnou nebezpečnou situaci, která může vést k lehkým úrazům.

POZOR

- Upozornění na možnou nebezpečnou situaci, která může vést ke vzniku věcných škod.

Bezpečnostní pokyny

⚠ NEBEZPEČÍ

- Nebezpečí úrazu.

- Přístroj není určen k tomu, aby jej používaly osoby s omezenými tělesnými, smyslovými či duševními schopnostmi nebo s nedostatkem zkušeností a/nebo vědomostí.

- Dohlížejte na děti a zajistěte, aby si s přístrojem nehrály.

- Přístroj nesmějí obsluhovat děti ani mladiství.

- Udržujte odstup od výfuku a nesahejte do proudu výfukových plynů.

- Nebezpečí výbuchu.

- Dodržujte příslušné bezpečnostní předpisy, pokud přístroj provozujete

v nebezpečných oblastech (např. čerpací stanice).

- Tankujte pouze palivo uvedené v návodu k použití.

- Tankujte pouze při vypnutém motoru.

- Netankujte v uzavřených prostorách.

- Zákaz kouření a používání otevřeného ohně.

- Při tankování zajistěte, aby se palivo nedostalo na horké povrchy.

- Po natankování uzavřete víko palivové nádrže.

- Neprovozujte přístroj, pokud bylo rozlito palivo. Dopravte přístroj na jiné místo a zamezte jiskření.

- Palivo skladujte pouze ve schválených nádobách.

- Neskladujte palivo v blízkosti otevřeného ohně nebo zařízení, která mají zapalovací plamínek nebo vytvářejí jiskry (např. kamna, topné kotle nebo ohřívače vody).

- Nevstřikujte startovací sprej do vzduchového filtru.

- Nebezpečí požáru.

- Mezi snadno hořlavými předměty a tlumičem výfuku udržujte minimální vzdálenost 2 m.

- Nepoužívejte přístroj v lesnatém, křovinatém nebo travnatém terénu, ledaže by byl výfuk vybaven lapačem jisker.

- Trávu a jiné nečistoty držte z dosahu chladicích žeber.

- Neprovozujte přístroj, pokud je palivová soustava poškozena nebo je netěsná. Palivovou soustavu pravidelně kontrolujte.

- Přístroj nechte před uskladněním v uzavřených prostorách vychladnout. Nebezpečí úrazu elektrickým proudem

- Nedotýkejte se zapalovací svíčky nebo zapalovacího kabelu, když je přístroj v provozu.

- Neprovozujte přístroj za deště, sněžení nebo v blízkosti zavlažovacího zařízení. Přístroj udržujte v suchu.

• Nikdy se nedotýkejte síťové zástrčky a zásuvky mokrýma rukama.
• Neuvádějte do provozu přístroj, na jehož elektrických součástech je vlhkost nebo námraza.
• Přístroj nepřipojujte k elektrickému zařízení budovy.
• Používejte přednostně spotřebiče a prodlužovací kabely s pryžovým kabelem podle IEC 60245-4.

⚠️VAROVÁNÍ

•Zdravotní riziko

• Výfukové plyny jsou toxické. Nevdechujte výfukové plyny. Neprovozujte přístroj v uzavřených prostorách. Zajistěte dostatečné větrání a odvod výfukových plynů.
• Zajistěte, aby se do blízkosti vzduchových vpustí nedostaly žádné emise výfukových plynů.
• Zamezte opakovanému nebo delšímu kontaktu paliva nebo motorového oleje s pokožkou a nevdechujte výpary z paliva.

⚠UPOZORNĚNÍ

• Nebezpečí popálení
• Nedotýkejte se horkých částí jako je tlumič výfuku, válce nebo chladicí žebra. Nebezpečí poškození sluchu
• Neprovozujte přístroj bez tlumiče výfuku. Pravidelně kontrolujte tlumič výfuku a vadný tlumič výfuku nechte vyměnit.

POZOR

• Nebezpečí poškození
• Používejte jen originální díly od výrobce.
• Staré palivo může vést k usazeninám v karburátoru a negativně ovlivňovat výkon motoru. Používejte jen nové palivo.
• Nepřestavujte regulační pružiny nebo táhla, které by mohly způsobit zvýšení otáček motoru.
• Neprovozujte přístroj s odejmutým vzduchovým filtrem.
• Netahejte za startovací lanko při běžícím přístroji.
• Dbejte na dostatečné větrání, aby se přístroj nepřehříval.

Nebezpečí výbuchu, nebezpečí požáru.

Nesprávné zacházení s benzinem může způsobit požár nebo výbuch.

Před doplňováním paliva odstavte motor z provozu.

Nepoužívejte přístroj v uzavřených místnostech nebo částečně uzavřených prostorách.

Před použitím přístroje si přečtěte tento Návod k použití.

POZOR

Nebezpečí poškození

Nedoplňujte motorovou naftu.

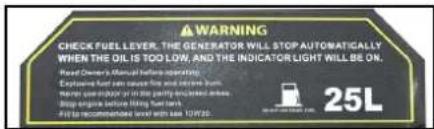

Upozornění:

Před uvedením do provozu zkontrolujte v přístroji hladinu oleje. Pokud je hladina oleje příliš nízká, motor se zastaví a rozsvítí se kontrolka. Doplňte olej (typ oleje viz „Technické údaje“).

△VAROVÁNÍ

Nebezpečí výbuchu, nebezpečí požáru.

Před doplňováním paliva odstavte motor z provozu.

Před uvedením přístroje do provozu odstraňte rozlité palivo.

Nespouštějte přístroj, pokud je palivová nádrž netěsná.

⚠UPOZORNĚNÍ

Horký povrch

Výfuk přístroje se během provozu velmi zahřívá a může způsobit popálení.

Vyvarujte se kontaktu s výfukem.

⚠VAROVÁNÍ

Nebezpečí poškození sluchu a

poranění očí.

Při používání přístroje noste ochranné brýle a ochranu sluchu.

Symboly výstražných upozornění

Při manipulaci s bateriemi dbejte následujících výstražných upozornění:

	Dbejte na upozornění v návodu k používání baterie a na baterii a rovněž pokynů v tomto návodu k použití.
	Používejte ochranu zraku.
	Zabraňte dětem v přístupu k elektrolytu a baterii.
	Nebezpečí výbuchu
	Zákaz rozdělávání ohně, tvoření jisker, používání otevřeného ohně a kouření.
	Nebezpečí poleptání
	První pomoc.
	Výstražný pokyn

Likvidace

Nevyhazujte baterii do popelnice.

Popis přístroje

Obrázky viz strana obálky Ilustrace A

① Vzduchový filtr

② Posuvné madlo

③ Lankový startér

④ Páčka sytiče

⑤ Palivový kohout

⑥ Palivová nádrž

⑦ Ovládací panel

⑧ Akumulátor

⑨ Olejová měrka

⑩ Šroub k vypouštění oleje

⑪ Ukazatel výšky hladiny v palivové nádrži

⑫ Víko palivové nádrže

⑬ Typový štítek

⑭ Kontrolka

⑮ Klíčový spínač motoru

⑯ Jistič stejnosměrného proudu

⑰ Svorky stejnosměrného proudu

⑱ Voltmetr střídavého napětí

⑲ Výkonový vypínač

⑳ Jednofázová zásuvka

Vzduchový filtr čistěte každých 50 hodin, v prašném prostředí pak každých 10 hodin (viz „Péče a údržba/Čištění vzduchového filtru“).

Upozornění ke kontrole hladiny oleje.

Páčka sytiče

Montáž

1. Namontujte posuvné madlo pomocí přiloženého montážního rámu na rám přístroje. (Ilustrace B)

① Posuvné madlo

② Opěra

③ Kolečko

1. Namontujte kolečka pomocí přiloženého montážního materiálu na rám přístroje.
2. Namontujte opěru pomocí přiloženého montážního materiálu na rám přístroje.

První uvedení do provozu

Naplnění oleje

1. Přístroj postavte vodorovně.
2. Vyšroubujte olejovou měrku.
3. Naplňte motorový olej. Upozornění: Motorový olej není součástí dodávky. Množství a druh oleje jsou uvedeny v kapitole „Technické údaje“.
4. Otřete olejovou měrku.
5. Olejovou měrku zasuňte až na doraz, ale nezašroubovávejte ji.
6. Vytáhněte olejovou měrku. Hladina oleje se musí nacházet v označené části měrky oleje.
7. Při nižší hladině oleje motorový olej doplňte.
8. Měrku oleje zašroubujte zpět a utáhněte ji.

Uvedení do provozu

Kontrola hladiny oleje

1. Přístroj postavte vodorovně.
2. Vyšroubujte olejovou měrku.
3. Otřete olejovou měrku.
4. Olejovou měrku zasuňte až na doraz, ale nezašroubovávejte ji.
5. Vytáhněte olejovou měrku. Hladina oleje se musí nacházet v označené části měrky oleje.
6. Při nižší hladině oleje motorový olej doplňte.
7. Měrku oleje zašroubujte zpět a utáhněte.

Tankování paliva

1. Odečtěte ukazatel palivové nádrže.
2. Doplňte palivo v palivové nádrži, pokud ukazatel palivové nádrže ukazuje nízkou výšku hladiny.
3. Odšroubujte víko palivové nádrže.
4. Nalijte palivo maximálně po spodní hranu plnicího hrdla.
5. Nasaďte víko palivové nádrže a pevně ho utáhněte.

Provoz

Startování přístroje

1. Otevřete palivový kohout
2. V případě studeného motoru posuňte páčku sytiče doleva.
3. Klíčovým spínačem otočte do polohy START a přidržte ho otočený, dokud motor nenastartuje. Klíčový spínač přidržte v poloze START otočený maximálně po dobu 5 sekund. Další pokus o nastartování proveďte nejdříve po uplynutí pauzy 10 sekund.
4. Je-li motor nastartovaný, klíčový spínač nechte vrátit do polohy 1/ON.
5. Je-li motor nastartovaný, posuňte páčku sytiče doprava.

Startování pomocí lankového startéru

1. Otevřete palivový kohout.
2. V případě studeného motoru posuňte páčku sytiče doleva.
3. Táhněte pomalu za lankový startér, dokud neucítíte silný odpor, potom zatáhněte silou.
4. Lankový startér zaveďte zpět pomalu.

POZOR

Nebezpečí poškození

Rychle zpět namotaný lankový startér způsobí škody na přístroji. Lankový startér zaveďte zpět pomalu. 5. Je-li motor nastartovaný, posuňte páčku sytiče doprava.

Připojení spotřebičů na střídavý proud

V trvalém provozu nesmí příkon elektrického spotřebiče překročit trvalý výkon generátoru. Maximální výkon se smí odebírat jen krátkodobě. Spotřebiče

s elektromotorem potřebují ke svému rozběhu několikanásobek jmenovitého výkonu.

⚠ NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem

Při poškození elektrického spotřebiče nebo kabelu může uživatelem protékat elektrický proud a způsobit mu smrt nebo úraz.

Bude-li do zásuvek generátoru připojeno více spotřebičů než jeden, musí se mezi generátor a každý dodatečný elektrický spotřebič zapojit mobilní proudový chránič (PRCD-Portable Residue Current Device). 1. Nastartujte generátor. 2. Výkonový vypínač přepněte do polohy 1/ON. 3. Síťovou zástrčku od elektrického spotřebiče zasuňte do zásuvky generátoru. 4. Bude-li do zásuvek generátoru připojeno více spotřebičů než jeden, musí se mezi generátor a každý dodatečný elektrický spotřebič zapojit mobilní proudový chránič (PRCD-Portable Residue Current Device). 5. Uveďte elektrický spotřebič do provozu. Pokud přístroj nefunguje správně, např. běží nepravidelně nebo přerušovaně, elektrický spotřebič ihned vypněte, vytáhněte ze zásuvky a určete příčinu závady.

Nabíjení baterií pro motorová vozidla (autobaterií)

Stejnosměrný výstup 12 V je určen pouze k nabíjení olověných akumulátorů 12 V v automobilech. Tato přípojka není vhodná jako zdroj napájení 12 V pro elektrické přístroje.

1. Odpojte záporný kabel (černý) vozidla od baterie.
2. Plusovou svorku (červenou) nabíjecího kabelu připojte ke kladnému pólu baterie.
3. Kladný pól (červený) na druhém konci nabíjecího kabelu připojte k červené svorce (+) generátoru.
4. Minusovou svorku (černou) nabíjecího kabelu připojte k zápornému pólu baterie.
5. Záporný pól (černý) na druhém konci nabíjecího kabelu připojte k černé svorce (-) generátoru.
6. Nastartujte generátor.

POZOR

Nebezpečí poškození.

Poběží-li motor vozidla při nabíjení autobaterie během nabíjení, mohou vzniknout škody na vozidle nebo na generátoru.

Nestartujte vozidlo během nabíjení baterie.

Jistič

Při přetížení vyskočí tlačitko jističe a přeruší nabíjení.

1. Počkejte několik minut a následně tlačítko zase zamáčkněte.

Odpojení baterie pro motorová vozidla (autobaterie)

1. Vypněte generátor.
2. Odpojte záporný pól (černý) na generátoru.
3. Odpojte minusovou svorku (černou) od baterie.
4. Odpojte kladný pól (červený) na generátoru.
5. Odpojte plusovou svorku (červenou) od baterie
6. Připojte záporný kabel (černý) vozidla k zápornému pólu baterie.

Vypnutí přístroje

1. Klíčovým spínačem otočte do polohy 0/OFF.
2. Uzavřete palivový kohout.

Přeprava

• Před přepravou otočte klíčovým spínačem do polohy 0/OFF a uzavřete palivový kohout.
• Posuvné madlo vyklopte nahoru.
• Přístroj tlačte nebo tahejte za posuvné madlo.
• Před nakládkou nechte motor vychladnout po dobu minimálně 15 minut.
• Přístroj při přepravě udržujte ve vodorovné poloze, aby se nerozlilo palivo.
• Při přepravě ve vozidle zajistěte přístroj podle aktuálně platných směrnic proti rozjetí, sklouznutí a převrácení.
• Vezměte v úvahu hmotnost přístroje při přepravě.

Skladování

⚠UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při skladování vezměte v úvahu hmotnost přístroje.

POZOR

Nebezpečí poškození

Nepokládejte na přístroj těžké předměty.

Přístroj skladujte v suchém a bezprašném prostředí.

Doba skladování 1...2 měsíce

1. Dejte do palivové nádrže stabilizátor benzinu.
2. Naplňte palivovou nádrž.

Skladování 2...12 měsíců

Navíc:

1. Uzavřete palivový kohout.
2. Postavte pod karburátor nádobu.

Ilustrace C

① Karburátor ②Vypouštěcí šroub

1. Vyšroubujte vypouštěcí šroub.
2. Zachyťte palivo do nádoby.
3. Zašroubujte vypouštěcí šroub a utáhněte ho.
4. Vyprázdněte usazovací nádobku (viz „Péče a údržba/Čištění usazovací nádobky“).

Skladování déle než 12 měsíců

Navíc:

1. Vyšroubujte zapalovací svíčku.
2. 5...10 cm ³ Dejte do válce motorový olej.
3. Vícekrát pomalu protáhněte lankový startér, aby se olej rozdělil v motoru.
4. Zapalovací svíčku zašroubujte zase zpět.
5. Vyměňte olej (viz „Péče a údržba/Výměna oleje“).
6. Táhněte pomalu za lankový startér, dokud neucítíte silný odpor.

Péče a údržba

NEBEZPEČÍ

Nebezpečí zranění, nebezpečí úrazu elektrickým proudem.

Můžete se zranit na pohyblivých částech. Elektrické napětí vytvářené přístrojem vás může usmrtit nebo zranit.

Před prováděním údržby vytáhněte konektor od zapalovací svíčky a odpojte akumulátor.

UPOZORNĚNÍ

Nebezpečí popálení.

Horké části přístroje způsobí při dotyku popáleniny. Nechte přístroj vychladnout, než na něm začnete provádět práce.

* Popis viz „Uvedení do provozu“.

** Popis viz „Údržbářské práce“.

Intervaly údržby

Před každým provozem

1. Zkontrolujte přístroj z hlediska řádného stavu a provozní bezpečnosti. Poškozený přístroj neuvádějte do provozu.
2. Zkontrolujte hladinu oleje. *
3. Zkontrolujte vzduchový filtr. **

Jednorázově po 1 měsíci nebo 20 provozních hodinách

1. Vyměňte olej. **

Každé 3 měsíce nebo 50 provozních hodin

1. Vyčistěte vzduchový filtr. ** V prašném prostředí provádějte čištění častěji.

Každých 6 měsíců nebo 100 provozních hodin

1. Vyměňte olej. **
2. Vyčistěte usazovací nádobku. **
3. Zkontrolujte a očistěte zapalovací cívku. **
4. Vyčistěte lapač jisker (není součástí dodávky). **

Ročně provádí autorizovaný zákaznický servis

1. Zkontrolujte a seřiďte vůli ventilů.
2. Vyčistěte palivovou nádrž a palivový filtr.

Jednou za 2 roky provádí autorizovaný zákaznický servis.

1. Zkontrolujte přívod paliva, vyměňte v případě potřeby.

Údržbářské práce

Kontrola vzduchového filtru

1. Odklopte zajištění nebo vyšroubujte šroub. Ilustrace D ① Šroub ②Víko ③ Vložka vzduchového filtru ④Zajištění
2. Sejměte víko.
3. Zkontrolujte znečištění vložky vzduchového filtru. Vyčistěte vzduchový filtr v případě potřeby nebo ho vyměňte v případě poškození (viz „Čištění vzduchového filtru“).
4. Nasaďte víko.
5. Zavřete zajištění nebo zašroubujte šroub a utáhněte ho.

Čištění vzduchového filtru

POZOR

Nebezpečí poškození

Chybí-li vložka vzduchového filtru, může vniklý prach zničit motor.

Neprovozujte přístroj bez vložky vzduchového filtru. 1. Otevřete vzduchový filtr (viz „Kontrola vzduchového filtru“). 2. Vyjměte vložku vzduchového filtru. 3. Vložku vzduchového filtru vyperte v teplé vodě s čističem pro domácnost a vypláchněte čistou vodou. Upozornění: Prací roztok obsahující olej zlikvidujte ekologickým způsobem.

1. Nechte vložku vzduchového filtru oschnout.
2. Vložku vzduchového filtru nechte nasáknout motorovým olejem a nadbytečný olej vyždímejte.
3. Vložte vložku vzduchového filtru zase zpět.
4. Nasaďte víko.
5. Zavřete zajištění.

Výměna oleje

Vyměňujte olej, když je teplý motor.

1. Vyšroubujte olejovou měrku.

Ilustrace E

① Olejová měrka ② Šroub k vypouštění oleje 2. Odšroubujte vypouštěcí zátku oleje s těsněním a zachyťte olej. 3. Očistěte šroub k vypouštění oleje, zašroubujte ho zase zpět a pevně utáhněte. 4. Přístroj postavte vodorovně. 5. Odměřte motorový olej (typ oleje viz část „Technické údaje“) a naplňte jej do otvoru olejové měrky. 6. Zkontrolujte hladinu oleje (viz „Uvedení do provozu“). 7. Měrku oleje zašroubujte zpět a utáhněte. 8. Použitý olej zlikvidujte ekologickým způsobem.

Vyčištění usazovací nádobky

V usazovací nádobce se odlučuje voda z benzinu.

1. Uzavřete palivový kohout.
2. Odšroubujte usazovací nádobku.

Ilustrace F

①Usazovací nádobka ② Šroub

1. Odejměte usazovací nádobku s O-kroužkem.
2. Usazovací nádobku a O-kroužek očistěte nehořlavým rozpouštědlem a nechte oschnout.
3. Našroubujte usazovací nádobku a O-kroužek zpět a utáhněte ji.
4. Otevřete palivový kohout.
5. Zkontrolujte těsnění mezi usazovací nádobkou a karburátorem.
6. Uzavřete palivový kohout.

Kontrola a očištění zapalovací svíčky

1. Vytáhněte konektor od zapalovací svíčky. Ilustrace G

①Konektor od zapalovací svíčky ②Zapalovací svíčka 2. Očistěte okolí zapalovací svíčky, aby se do motoru nedostala žádná nečistota, když se zapalovací svíčka odstraní. 3. Vyšroubujte zapalovací svíčku. 4. Zapalovací svíčku s opotřebovanými elektrodami nebo s prasklým izolátorem vyměňte. 5. Zkontrolujte vzdálenost mezi elektrodami zapalovací svíčky. Požadovaná hodnota 0,7...0,8 mm. 6. Zkontrolujte těsnění zapalovací svíčky z hlediska poškození.

POZOR

Nebezpečí poškození

Uvolněná zapalovací svíčka se může přehřivat a poškodit motor. Přiliš utažená zapalovací svíčka poškodí závit v motoru.

Řid'te se následujícími pokyny pro utahování zapalovací svíčky.

1. Zapalovací svíčku zašroubujte opatrně rukou. Nezdeformujte závit.
2. Zapalovací svíčku zašroubujte až na doraz pomocí klíče na zapalovací svíčky a dotáhněte ji následujícím způsobem.

a) Použitou zapalovací svíčku dotáhněte o 1/8 až 1/4 otáčky.

b) Novou zapalovací svíčku dotáhněte o 1/2 otáčky.

1. Nasaďte konektor od zapalovací svíčky.

Nabíjení baterie přístroje

⚠ NEBEZPEČÍ

Nebezpečí výbuchu, nebezpečí požáru

Spojíte-li oba póly baterie, nastane zkrat, jenž může vést k výbuchu nebo požáru.

Nikdy nepokládejte na baterii kovové předměty (např. nářadí).

Nebezpečí úrazu

Dbejte bezpečnostních předpisů při zacházení s akumulátory.

Řiďte se návodem k použití nabíječky.

⚠ UPOZORNĚNÍ

Zdravotní riziko

Olovo škodí zdraví.

Vyhýbejte se kontaktu otevřených ran s olovem.

1. Zkontrolujte hladinu kyseliny v baterii
2. V případě příliš nízké výšky hladiny kyseliny:

a) Odstraňte zátku článku. b) Doplňte hladinu elektrolytu v článku až po značku destilovanou vodou. c) Dejte zpět zátku článku.

1. Odpojte baterii.
2. Kabel od kladného pólu nabíječky připojte ke kladnému pólu baterie.
3. Kabel od záporného pólu nabíječky připojte k zápornému pólu baterie.
4. Zapněte nabíječku.

Pomoc při poruchách

Všechny kontroly a práce na elektrických dílech smí provádět pouze odborník.

V případě poruch, které nejsou v této kapitole uvedeny, vyhledejte autorizovaný zákaznický servis.

Motor nestartuje.

1. Otevřete palivový kohout.
2. Naplňte palivo do nádrže.
3. Zkontrolujte hladinu oleje, v případě potřeby doplňte.
4. Zkontrolujte zapalovací svíčku (viz „Péče a údržba/Kontrola a očištění zapalovací svíčky“).
5. Vyčistěte usazovací nádobku (viz „Péče a údržba/Vyčištění usazovací nádobky“).

Přístroj nedodává elektrický proud

1. Výkonový vypínač přepněte do polohy 1/ON.

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou obytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se proším obraťte s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko.

(Adresa viz zadní stranu)

Technické údaje

			PGG 3/1 50 Hz PGG 3/1 60 Hz PGG 6/1 PGG 8/3
Generátor
Trvalý výkon kW 2,8	2,8	5,0	7,0
Maximální výkon krátkodobě		kW	3,0	3,0	5,5	7,5
cos φ			1	1	1	1
Napětí sítě		V	230 (2x)	220 (2x)	230 (3x)	230 (2x), 400 (1x)
Fáze		~	1	1	1	1 / 3
Kmitočet		Hz	50	60	50	50
Krytí			IP23M	IP23M	IP23M	IP23M
Třída izolace			B	B	B	B
Třída provedení			G1	G1	G1	G1
Stejnosměrný výstup
Napětí		V	12	12	12	12
Proud		A	6	6	6	6
Spalovací motor
Typ motoru			Jednoválec	Jednoválec	Jednoválec	Jednoválec

		PGG 3/1 50 Hz	PGG 3/1 60 Hz	PGG 6/1	PGG 8/3
Konstrukce		čtyřtakt	čtyřtakt	čtyřtakt	čtyřtakt
Způsob chlazení		chlazený vzduchem	chlazený vzduchem	chlazený vzduchem	chlazený vzduchem
Zdvihový objem cm	3	208 208 389 439
Výkon motoru	kW/PS	5,1/6,9	5,1/6,9	9,6/13,1	11,8/16,1
Druh paliva Benzin, min. 86		Oktan	Benzin, min. 86	Benzin, min. 86	Benzin, min. 86
			Oktan	oktanů	oktanů
Obsah palivové nádrže		15	15	25	25
Doba použití s plnou nádrží, 100% výkon	h	6,5	6,5	6,5	5,5
Doba použití s plnou nádrží, 50% výkon	h	12	12	10	7
Množství motorového oleje	l	0,6	0,6	1,1	1,1
Druh oleje		10 W-30	10 W-30	10 W-30	10 W-30
		15 W-40	15 W-40	15 W-40	15 W-40
Typ svíček		F5T, F6T, F7TJC	F5T, F6T, F7TJC	F5T, F6T, F7TJC	F5T, F6T, F7TJC
Akumulátor
Napětí baterie	V	12	12	12	12
Rozměry a hmotnosti
Délka	mm	645	645	743	743
Šířka	mm	622	622	713	713
Výška	mm	559 559 670 670
Hmotnost bez paliva	kg	52	52	85	90
Zjištěné hodnoty podle EN 60335-2-79
Hladina akustického tlaku LpA	dB(A)	74	74	75	76
Nejistota KpA	dB(A)	1	1	1	1
Hladina akustického výkonu LWA + Nejistota KWA	dB(A)	94	94	95	96
CO2-Emise podle postupu měření podle nařizení EU 2016/1628 Euro V
Motor	g/kWh	790		678	678

Technické změny vyhrazeny.

EU prohlášení o shodě

svého provedení a druhu konstrukce, jakož i

v provedení námi uváděném na trh, vyhovuje

příslušným základním bezpečnostním a zdravotním

požadavkům podle směrnic EU. V případě provedení

námi neschválené změny stroje ztrácí toto prohlášení

svoji platnost.

Výrobek: Generátor proudu

Typ: 1.042-xxx

Příslušné směrnice EU

Aplikované harmonizované normy

EN ISO 8528-13: 2016

EN 55012: 2007 + A1: 2009

EN 61000-6-1: 2007

Použitý postup posouzení shody

2000/14/ES: Příloha V

Hladina akustického výkonu dB(A)

PGG 3/1

Naměřeno:

Zaručeno: 94

PGG 6/1

Naměřeno:

Zaručeno: 95

PGG 8/3

Naměřeno:

Zaručeno: 96

Níže podepsaní jednají z pověření a se zplnomocněním vedení společnosti.

Zmocněnec pro dokumentaci:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Německo)

Tel.: [phone]

Fax: [phone]

Nebezpečí poranění

Olovo škodí zdraví.

Dbejte na to, aby se olovo nedostalo do kontaktu s ranou.

1. Zkontrolujte hladinu kyseliny v akumulátoru.
2. Pokud je hladina kyseliny příliš nízká:

a Odstraňte kryt článků.

b Do článků nalijte destilovanou vodu po značku.

c Nasaďte kryt článků.

- Nebezpečí výbuchu.

- Netankujte pohonné hmoty v uzavřených prostorách.

- Po doplnění paliva zavřete kryt palivové nádrže.

- Palivo skladujte len v schválených nádobách.

- Do vzduchového filtra nestriekajte pomocný štartovací sprej.

- Chladiace rebrá chráněte pred nečistotami.

Symboly na zariadení

Symboly výstražných upozornení

Používajte ochranu očí.

Nebezpečenstvo výbuchu

Oheň, iskry, otvorené svetlo a fajčenie je zakázané.

Nebezpečenstvo poranenia

Prvá pomoc.

Varovné upozornenie

Likvidácia

Batériu nehádžte do kontajnera na odpadky.

Popis prístroja

⑫Kryt palivovej nádrže

⑬ Typový štítek

14 Kontrolka

⑯ Ochranný vypínač stejnosměrného proudu

1. Přístroj umístěte vodorovně.
2. Vyšroubujte tyčku pro měření výšky hladiny oleje.
3. Naplňte motorový olej.

1. Utřete tyčku pro měření výšky hladiny oleje.
2. Zasuňte tyčku pro měření výšky hladiny oleje až na doraz, ale nezašroubovávejte ji.
3. Vytáhněte tyčku pro měření výšky hladiny oleje. Hladina oleje musí být ve vyznačené části tyčky pro měření výšky hladiny oleje.
4. V prípade nízkej hladiny oleja doplňte motorový olej.
5. Zaskrutkujte tyčku na meranie výšky hladiny oleja a utiahnite.

1. Prístroj umiestnite vodorovne.
2. Vyskrutkujte tyčku na meranie výšky hladiny oleja.
3. Utrite tyčku na meranie výšky hladiny oleja.
4. Zasuňte tyčku na meranie výšky hladiny oleja až na doraz, no nezaskrutkujte ju.
5. Vytiahnite tyčku na meranie výšky hladiny oleja. Hladina oleja musí byť vo vyznačenej časti tyčky na meranie výšky hladiny oleja.
6. V prípade nízkej hladiny oleja doplňte motorový olej.
7. Zaskrutkujte tyčku na meranie výšky hladiny oleja a utiahnite.

Tankovanie paliva

Bowdenový štartér pomaly púšťajte späť.

1. Keď je motor spustený, páčku sýtiča posuňte doprava.

Nebezpečenstvo zásahu elektrickým prúdom

Nabíjanie batérií motorových vozidiel

1. Záporný kábel (čierny) vozidla odpojte od batérie.
2. Kladnú svorku (červená) nabíjacieho kábla pripojte ku kladnému pólu batérie.
3. Kladný pól (červený) na opačnom konci nabíjacieho kábla pripojte k červenej svorke (+) generátora.
4. Zápornú svorku (čierna) nabíjacieho kábla pripojte k zápornému pólu batérie.
5. Záporný pól (čierny) na opačnom konci nabíjacieho kábla pripojte k čiernej svorke (-) generátora.
6. Spustite generátor.

POZOR

Pri preťažení tlačidlo ochranného vypínača vyskočí a preruší nabíjanie.

batérie motorového vozidla

1. Vypnite generátor.
2. Odpojte záporný pól (čierny) na generátore.
3. Zápornú svorku (čierna) odpojte od batérie.
4. Odpojte kladný pól (červený) na generátore.
5. Kladnú svorku (červená) odpojte od batérie.
6. Záporný kábel (čierny) vozidla pripojte k zápornému pólu batérie.

Vypnutie prístroja

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

1. Do palivovej nádrže pridajte stabilizátor benzínu.
2. Naplňte palivovú nádrž.

Skladování 2...12 měsíců

Dále:

1. Zavřete palivový kohout.
2. Pod karburátor postavte nádobu.

Obrázek C

① Karburátor

② Vypouštěcí šroub

1. Vyšroubujte vypouštěcí šroub.
2. Zachyťte palivo do nádoby.
3. Zašroubujte a utáhněte vypouštěcí šroub.
4. Vyprázdněte usazovací pohár (viz „Ošetřování a údržba/Čištění usazovacího poháru“).

Ošetřování a údržba

⚠ NEBEZPEČÍ

Nebezpečí poranění, nebezpečí zásahu elektrickým proudem.

Před údržbou vytáhněte zástrčku zapalovací svíčky a odpojte připojení k baterii.

⚠ UPOZORNĚNÍ

Nebezpečí popálení.

** Popis je uveden v kapitole "Údržba".

Intervaly údržby

1. Vyměňte olej. **
2. Vyčistěte usazovací nádobku. **
3. Zkontrolujte a očistěte zapalovací svíčku. **
4. Vyčistěte lapač jisker (není součástí dodávky). **

1. Zkontrolujte a nastavte vůli ventilů.
2. Vyčistěte palivovou nádrž a palivový filtr.

Každé dva roky autorizovaný zákaznický servis

Kontrola vzduchového filtru

1. Vysroubujte tyčku na měření výšky hladiny oleje. Obrázek E

① Měrka oleje

② Vypouštěcí šroub oleje

Usazovací pohár odděluje vodu od benzínu.

1. Zavřete palivový kohout.
2. Odšroubujte usazovací pohár. Obrázek F

① Usazovací pohár

② Šroub

1. Pečlivě ručně zašroubujte zapalovací svíčku. Nenaklánějte závit.
2. Zašroubujte zapalovací svíčku svíčkovým klíčem až na doraz a utáhněte ji následovně.

a Použitou zapalovací svíčku utáhněte o 1/8 ... 1/4 otáčky.

Na baterii nikdy nepokládejte kovový předmět (např. nářadí).

Nebezpečí poranění

b Článek naplňte destilovanou vodou až po značku.

Nasazení uzávěru článku.

1. Odpojte baterii.
2. Kabel kladného pólu nabíječky připojte ke kladnému pólu baterie.
3. Kabel záporného pólu nabíječky připojte k zápornému pólu baterie.
4. Zapněte nabíječku.

Pomoc při poruchách

1. Přepínač výkonu nastavte na „1/OFF“.

Záruka

Aplikované harmonizované normy

EN ISO 8528-13: 2016

EN 55012: 2007 + A1: 2009

EN 61000-6-1: 2007

Hladina akustického výkonu dB (A)

PGG 3/1

Namerané:

Zaručené: 94

PGG 6/1

Namerané:

Zaručené: 95

PGG 8/3

Namerané:

Zaručené: 96
