KULLANIM KILAVUZU Fatal1ty Z97X Killer ASROCK

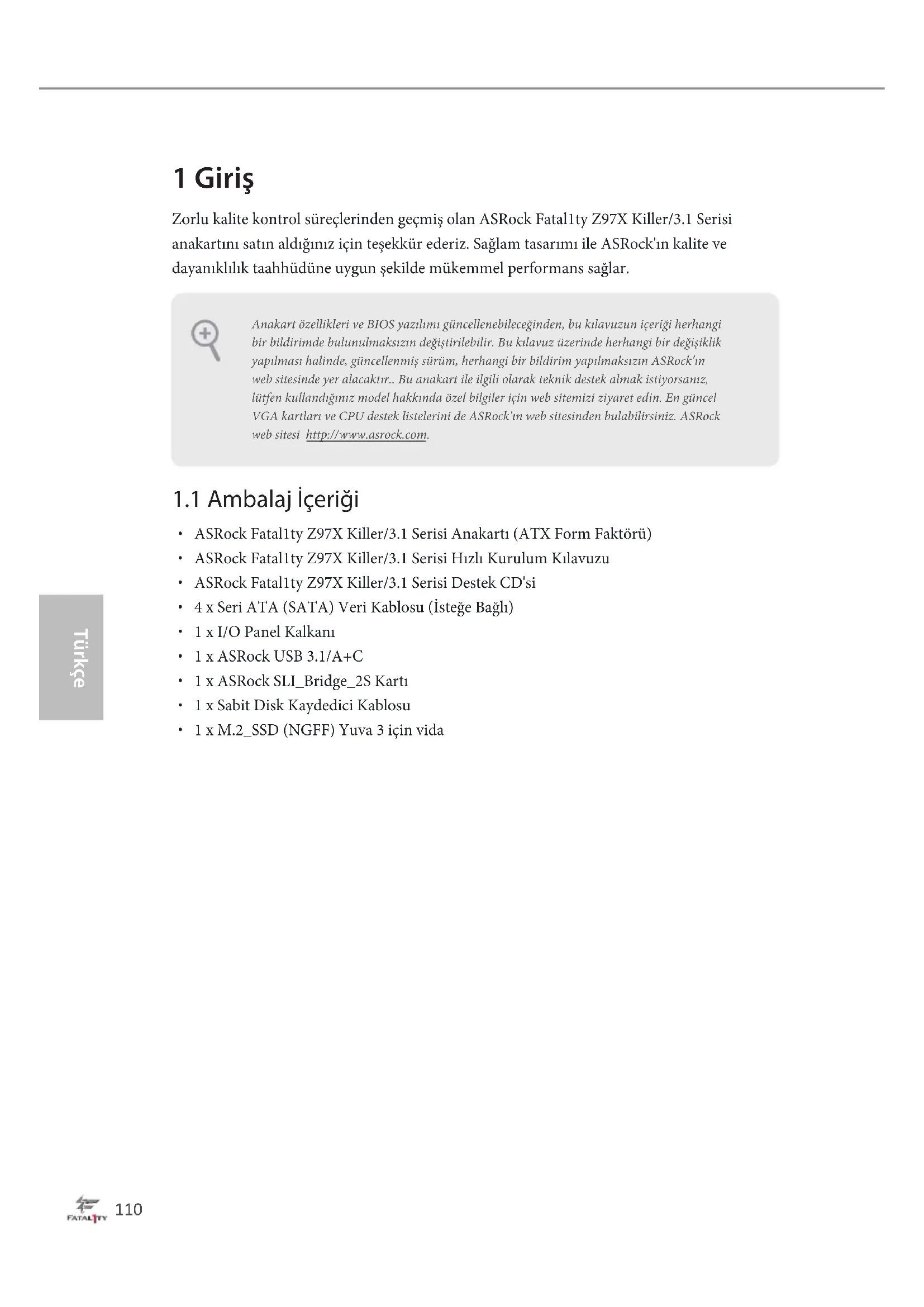

Fatal1ty Z97X Killer/3.1 Series 1 Giriş Zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Fatal1ty Z97X Killer/3.1 Serisi anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

ASRock Fatal1ty Z97X Killer/3.1 Serisi Anakartı (ATX Form Faktörü)

ASRock Fatal1ty Z97X Killer/3.1 Serisi Hızlı Kurulum Kılavuzu

4 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

1 x I/O Panel Kalkanı

1 x M.2_SSD (NGFF) Yuva 3 için vida Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu kılavuzun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu kılavuz üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.Türkçe Türkçe

Yüksek Yoğunluklu Cam Elyaf PCB CPU

Celeron® İşlemcilerini destekler (Soket 1150)

Dijital Güç tasarımı

8 Güç Saası tasarımı

Intel® Turbo Boost 2.0 Teknolojisini destekler

Intel® K Serisi kilitsiz işlemcileri destekler

ASRock BCLK tam aralıklı Hız Aşırtmayı destekler Yonga kümesi

Çi Kanallı DDR3 Bellek Teknolojisi

4 x DDR3 DIMM Yuvası

ECC olmayan, ara belleğe alınmamış 3200+(OC)*/2933(OC)/ 2800(OC)/2400(OC)/2133 belleği destekler

Maksimum sistem belleği kapasitesi: 32GB (bkz. DİKKAT)

Intel® Üstün Bellek Proli (XMP)1.3/1.2 özelliğini destekler Genişletme Yuvası

3 x PCI Express 3.0 x16 Yuva (PCIE2/PCIE4/PCIE6: x16'da (PCIE2) tek; x8'de (PCIE2) / x8'de (PCIE4) çi; x8'de (PCIE2) / x4'te (PCIE4) / x4'te (PCIE6) üçlü

birimlerini destekler

birimlerini destekler Grakler

Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.

Üç grak çıkışı seçeneği: D-sub, DVI-D ve HDMI

Üçlü Monitör Desteği

4K × 2K (4096x2160) @ 24Hz'e kadar maksimum çözünürlükte HDMI destekler

1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler

1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler

HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır)

DVI-D ve HDMI Bağlantı Noktalarıyla HDCP destekler

DVI-D ve HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu-ray (BD) kayıttan yürütme destekler Ses

İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC1150 Ses Codec Bileşeni)

Üstün Blu-ray Ses desteği

Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

Purity Sound™ 2 destekler - Nichicon Fine Gold Serisi Ses Kapakları - Fark Yükselteci ile 115dB SNR DAC - TI® NE5532 Premium Kulaklık Amplikatörü (600 Ohm'a kadar kulaklıkları destekler) - Doğrudan Bağlantı Teknolojisi - EMI Koruma Kapağı - PCB Ayrı Koruma

DTS Connect işlevini destekler LAN

Qualcomm® Atheros® Güvenli İnternet Açışı Teknolojisini destekler

LAN Açılışını Destekler

Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)Türkçe Türkçe

Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

PXE özelliğini destekler Arka Panel I/O

1 x PS/2 Fare/Klavye Bağlantı Noktası

1 x D-Sub Bağlantı Noktası

1 x DVI-D Bağlantı Noktası

1 x HDMI Bağlantı Noktası

1 x Optik SPDIF Çıkışı Bağlantı Noktası

1 x USB 2.0 Bağlantı Noktası (ESD Koruması Destekler (AS- Rock Tam Ani Gerilim Koruması))

1 x Fatal1ty Fare Bağlantı Noktası (USB 2.0) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

2 x USB 3.0 Bağlantı Noktası (ASMedia ASM1042AE) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

4 x USB 3.0 Bağlantı Noktası (Intel® Z97) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

ile birlikte 1 x USB 3.1 Tip-A Bağlantı Noktası (10 Gb/s) (ESD Korumasını Destekler (ASRock Tam Ani Voltaj Yükselme Koruması))

ile birlikte 1 x USB 3.1 Tip-C Bağlantı Noktası (10 Gb/s) (ESD Korumasını Destekler (ASRock Tam Ani Voltaj Yükselme Koruması)) Depolama

1 x SATA Express Bağlayıcısı (SATA3_4, SATA3_5 ve M.2_SSD (NGFF) Yuva 3 ile paylaşılır)

1 x M.2_SSD (NGFF) Yuva 3, M.2 SATA3 6,0 Gb/s modülünü ve Gen2 x2 (10 Gb/s) değerine kadar M.2 PCI Express modülünü destekler Bağlayıcı

1 x COM Bağlantı Noktası Bağlantısı

1 x TPM BağlantısıTürkçe Türkçe

1 x Güç LED Bağlantısı

2 x İşlemci Fan Bağlayıcıları (1 x 4 pimli, 1 x 3 pimli)

3 x Kasa Fanı Bağlayıcıları (1 x 4 pimli, 2 x 3 pimli)

1 x Güç Fanı Bağlayıcısı (3 pimli)

1 x 24 pim ATX Güç Bağlayıcısı

1 x 8 pim 12V Güç Bağlayıcısı (Yüksek Yoğunluklu Güç Bağlayıcısı)

1 x Sabit Disk Kaydedici Bağlayıcısı

1 x PCIe Güç Bağlayıcısı

2 x USB 2.0 Bağlantısı (4 USB 2.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) BIOS Özelliği

Çok dilli GUI desteğiyle 2 x 64Mb AMI UEFI Legal BIOS (1 x Ana BIOS ve 1 x Yedek BIOS)

Güvenli Yedekleme UEFI Teknolojisini destekler

ACPI 1.1 Uyumlu uyandırma olayları

SMBIOS 2.3.1 Desteği

CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayarı Donanım Monitörü

CPU/Kasa sıcaklığı tespiti

CPU/Kasa/Güç Fanı Devirölçer

İşlemci/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı)

CPU/Kasa Fanı çoklu hız kontrolü

Voltaj izleme: +12V, +5V, +3,3V, İşlemci Vcore, İşlemci Giriş Voltajı, İşlemci İç Voltajları

ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gerek- lidir)Türkçe Türkçe

Fatal1ty Z97X Killer/3.1 Series Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabi- lecek zararlar konusunda sorumlu olmayacağız. Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.

• Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.comTürkçe Türkçe

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir. CMOS'u Temizle Bağlantı Teli *(CLRCMOS1) (bkz. sf.1, No. 16) CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın. CMOS'u TemizleVarsayılanTürkçe Türkçe

Fatal1ty Z97X Killer/3.1 Series BIOS Seçme Bağlama Teli (BIOS_SEL1) (bkz. sf.1, No. 18) Bu anakartta sisteminizin güvenliği ve kararlılığı için korumayı artıran ana BIOS (BIOS_A) ve yedek BIOS (BIOS_B) olmak üzere iki adet BIOS vardır. Normalde sistem ana BIOS'ta çalışır. Ancak ana BIOS bozulur veya hasar görürse, lütfen pin2 ve pin3'ü kısa devre yapmak için bir bağlantı teli başlığı kullanın ve ardından sonraki sistem önyüklemesi görevini yedek BIOS devralacaktır. ardından normal sistem çalışmasını sağlamak üzere BIOS dosyasını ana BIOS'a kopyalamak için BIOS kurulumu yardımcı programındaki "Secure Backup UEFI"yı kullanın. Sistem güvenliği adına, kullanıcılar yedek BIOS'u manüel olarak güncelleştiremez. O anda hangi BIOS'un etkin olduğunu tanımlamak için kullanıcılar BIOS LED'ine (BIOS_ A_LED veya BIOS_B_LED) bakabilir. Yedek BIOS Varsayılan (Ana BIOS)Türkçe Türkçe

1.4 Ekli Bağlantılar ve Bağlayıcılar

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 20) Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin. PWRBTN (Güç Anahtarı): Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz. RESET (Sıfırlama Anahtarı): Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın. PLED (Sistem Güç LED'i): Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır. HDLED (Sabit Disk Etkinlik LED'i): Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun. Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

GNDR ESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

Fatal1ty Z97X Killer/3.1 Series Güç LED Bağlantısı (3-pin PLED1) (bkz. sf.1, No. 19) Sistemin güç durumunun belirtilmesi için lütfen güç LED'ini bu bağlantıya takın. Seri ATA3 Bağlayıcıları (SATA3_0: bkz. sf.1, No. 8) (SATA3_1: bkz. sf.1, No. 10) (SATA3_2: bkz. sf.1, No. 12) (SATA3_3: bkz. sf.1, No. 9) (SATA3_4: bkz. sf.1, No. 11) (SATA3_5: bkz. sf.1, No. 13) Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/ sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.

SATA3_4, SATA3_5 SATA

Express bağlayıcısıyla paylaşılır. Seri ATA Express Bağlayıcısı (SATA_EXP0) (bkz. sf.1, No. 21) Bu bağlayıcıya lütfen ya SATA ya da PCIe depol- ama cihazlarını bağlayın. SATA Express bağlayıcısı SATA3_4 ve SATA3_5 ile paylaşılır. *SATA Express arayüzü, SATAE_1, SATA3_4 ve SATA3_5 kombinasyonu- dur. USB 2.0 Bağlantıları (9-pin USB2_3) (bkz. sf.1, No. 23) (9-pin USB4_5) (bkz. sf.1, No. 22) Bu anakart üzerinde, I/O paneli üzerindeki iki USB

2.0 bağlantı noktasının

yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

USB_PWR 1Türkçe Türkçe

Fatal1ty Z97X Killer/3.1 Series USB 3.0 Bağlantıları (19-pin USB3_4_5) (bkz. sf.1, No. 6) Bu anakart üzerinde bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. Ön Panel Ses Bağlantısı (9-pin HD_AUDIO1) (bkz. sf.1, No. 26) Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir. Kasa Hoparlör Bağlantısı (4-pin SPEAKER1) (bkz sf.1, No. 15) Lütfen kasa hoparlörünü bu bağlantıya takın. Kasa ve Güç Fanı Bağlayıcıları (4-pin CHA_FAN1) (bkz sf.1, No. 17) (3-pin CHA_FAN2) (bkz sf.1, No. 28) (3-pin CHA_FAN3) (bkz sf.1, No. 27) Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabil-

mesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimat- ları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

bağlantısına takın: A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Toprak'ı (GND) Toprak'a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur. E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin ve “Kayıt Ses Seviyesi”ni ayarlayın. Front_L+ Front_R-

Fatal1ty Z97X Killer/3.1 Series (3-pin PWR_FAN1) (bkz sf.1, No. 30) CPU Fan Bağlayıcıları (4-pin CPU_FAN1) (bkz sf.1, No. 2) (3-pin CPU_FAN2) (bkz sf.1, No. 29) Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın. ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 5) Bu anakart, 24-pin ATX güç bağlayıcısı sağlam- aktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın. ATX 12V Güç Bağlayıcısı (8-pin ATX12V1) (bkz. sf.1, No. 1) Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın. PCIe Güç Bağlayıcısı (4 pimli PCIE_PWR1) (bkz. sf.1, No. 25) Üçten fazla PCI Express kartları takıldığında, lütfen bu bağlayıcıya bir 4 pim molex güç kablosu bağlayın. Sabit Disk Kaydedici Bağlayıcısı (4 pimli SATA_PWR_1) (bkz. sf.1, No. 7) Sabit diskin güç durumunu yönetmek için lütfen bu bağlayıcıya Sabit Disk Kaydedici Kablosu bağlayın.

Fatal1ty Z97X Killer/3.1 Series Seri Bağlantı Noktası Bağlantısı (9-pin COM1) (bkz. sf.1, No. 24) Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler. TPM bağlantısı (17-pin TPMS1) (bkz. sf.1, No. 21) Bu bağlayıcı, anahtarlar, dijital sertikalar, parolalar ve veril- eri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı za- manda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlan- masına da yardımcıdır.
