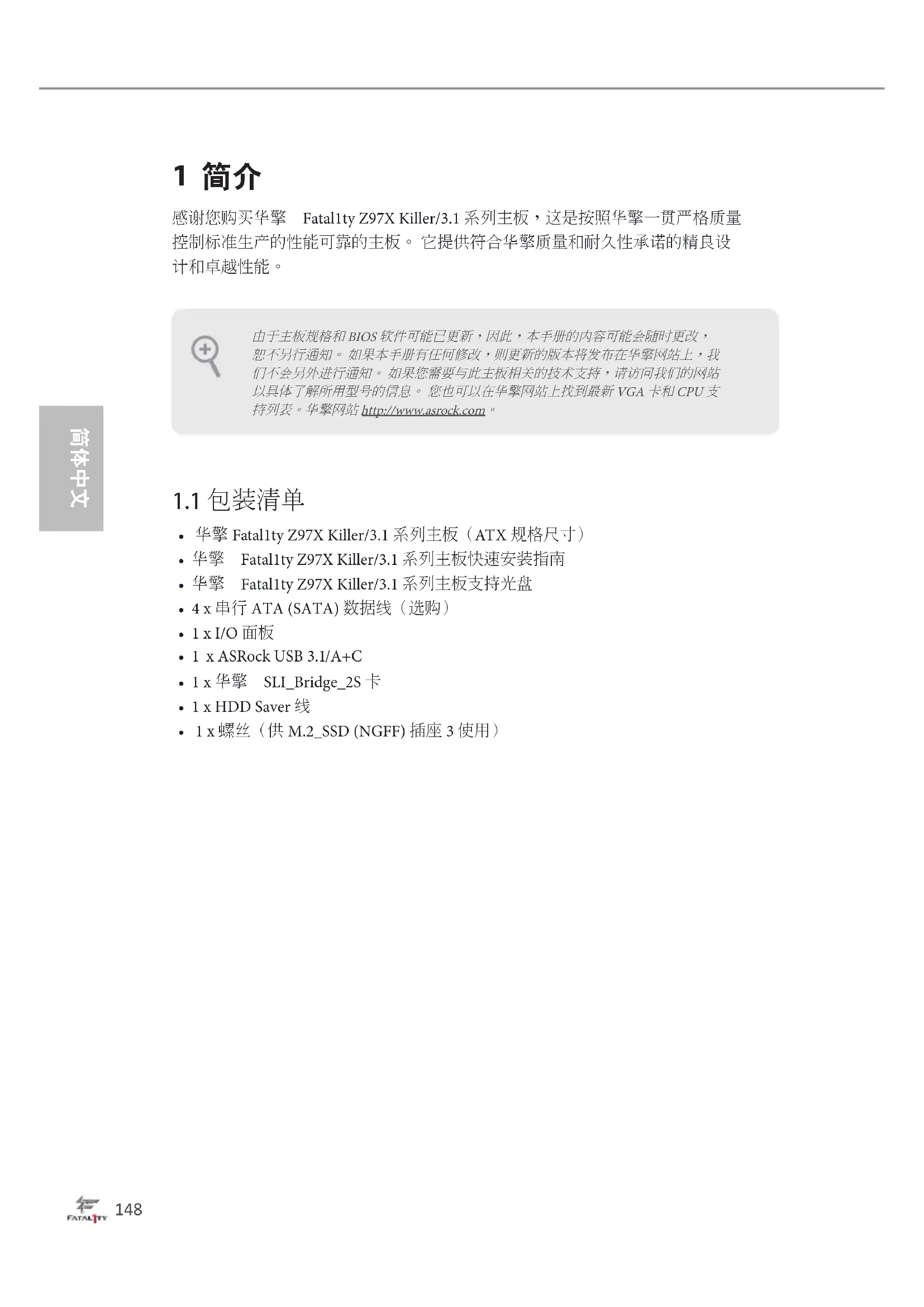

Fatal1ty Z97X Killer/3.1 Series 1 简介 感谢您购买华擎 Fatal1ty Z97X Killer/3.1 系列主板，这是按照华擎一贯严格质量 控制标准生产的性能可靠的主板。 它提供符合华擎质量和耐久性承诺的精良设

• 华擎 Fatal1ty Z97X Killer/3.1 系列主板（ATX 规格尺寸）

• 华擎 Fatal1ty Z97X Killer/3.1 系列主板快速安装指南

• 华擎 Fatal1ty Z97X Killer/3.1 系列主板支持光盘

• 4 x 串行 ATA (SATA) 数据线（选购）

• 1 x 华擎 SLI_Bridge_2S 卡

• 1 x 螺丝（供 M.2_SSD (NGFF) 插座 3 使用） 由于主板规格和 BIOS 软件可能已更新，因此，本手册的内容可能会随时更改，恕不另行通知。 如果本手册有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。 如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。 您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。148 149

• 支持第 5 代、新款第 4 代和第 4 代 Intel® Core ™ i7/i5/i3/ Pentium®/Celeron® 处理器 (Socket 1150)

• 支持 Intel® Turbo Boost 2.0 技术

• 支持 Intel® K 系列不锁频 CPU

• 支持 AMD Quad CrossFireX

• 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视 效和 VGA 输出。

• 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，采 用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel® InTru

• 3 个图形输出选项： D-Sub、DVI-D 和 HDMI150 151

• 支持 HDMI，最大分辨率可达 4K x 2K (4096x2160) @ 24Hz

• 支持 DVI-D，60Hz 时最大分辨率达 1920x1200

• 支持 D-Sub，60Hz 时最大分辨率达 1920x1200

• 通过 HDMI 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音

• 通过 DVI-D 和 HDMI 端口支持 HDCP

• 通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD)

• 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC1150

• 支持高保真 2 代 - Nichicon 专业音效电容 - 带差分放大器的 115dB 信噪比数 / 模转换器 - TI® NE5532 优质耳放（支持最高 600 Ohm 耳机）

• 支持 Qualcomm® Atheros® 网上安全唤醒技术

• 支持防雷击 / 防 ESD 静电 ( 华擎全防护 )

• 1 x USB 2.0 端口（支持防 ESD 静电 ( 华擎全防护 )）

• 1 x Fatal1ty 鼠标端口（USB 2.0，支持防 ESD 静电 ( 华擎全 防护 )）150 151

• 4 x USB 3.0 端口（Intel® Z97，支持防 ESD 静电 ( 华擎全防

• 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

• 高清音频插孔 : 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声

• 1 x A 型 USB 3.1 接口 (10 Gb/s)（支持 ESD 保护 (ASRock 全

• 1 x C 型 USB 3.1 接口 (10 Gb/s)（支持 ESD 保护 (ASRock 全

• 6 x SATA3 6.0 Gb/s 接口，支持 RAID（RAID 0、RAID 1、 RAID 5、RAID 10、Intel Rapid Storage Technology 13 和 Intel Smart Response Technology）、NCQ、AHCI、热插拔 和华擎 HDD Saver 技术

• 1 x SATA Express 接口（与 SATA3_4、SATA3_5 和 M.2_ SSD (NGFF) 插座 3 共用）

• 1 x M.2_SSD (NGFF) 插座 3，支持 M.2 SATA3 6.0 Gb/s 模块 和 M.2 PCI Express 模块（最高 Gen2 x2，10 Gb/s）

• 2 x CPU 风扇接口（1 x 4 针 , 1 x 3 针）

• 3 x 机箱风扇接口（1 x 4 针 , 2 x 3 针）

• 1 x 8 针 12V 电源接口（高密度电源接口）

• 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口，支持防 ESD 静 电 ( 华擎全防护 )）

• 1 x USB 3.0 接脚（支持 2 个 USB 3.0 端口，支持防 ESD 静 电 ( 华擎全防护 )）152 153

• 有关详细产品信息，请访问我们的网站： http://www.asrock.com BIOS 功能

• 2 x 64Mb AMI UEFI Legal BIOS，具有多语言 GUI 支持（1 x 主 BIOS 和 1 x 备份 BIOS）

• CPU、DRAM、PCH 1.05V、PCH 1.5V 电压多次调整 （Voltage Multi-adjustment）

• 电压监控： +12V、+5V、+3.3V、CPU Vcore、CPU 输入 电压、CPU 内部电压

• ErP/EuP 支持（需要支持 ErP/EuP 的电源） 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或 使用第三方超频工具。 超频可能会影响到系统的稳定性，甚至对系统的组件和设 备造成损坏。 执行这项工作您应自担风险和自己承担费用。 我们对由于超频而

由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows

32-bit 操作 系统下的系统使用。 Windows

64-bit 操作系统没有此类限制。 您可以使用华 擎 XFast RAM 来利用 Windows

此图显示如何设置跳线。 将跳线帽装到这些针脚上时，跳线 “短接”。 如果 这些针脚上没有装跳线帽，跳线 “开路”。 此图显示 3 针跳线，当跳线帽装在 针脚 1 和针脚 2 上，它们“短接”。 清除 CMOS 跳线 (CLRCMOS1) （见第 1 页，第 16 个） CLRCMOS1 允许您清除 CMOS 中的数据。 要清除和重置系统参数到默认设 置，请关闭计算机，从电源上拔下电源线插头。 等候 15 秒后，使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。 但是，请勿在更新 BIOS 后立即

清除 CMOS。 如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动

系统，并在关闭后再执行清除 CMOS 操作。 请注意，密码、日期、时间和用 户默认配置文件只在卸下 CMOS 电池后才会被清除。 清除 CMOS默认154 155

Fatal1ty Z97X Killer/3.1 Series BIOS 选择跳线 (BIOS_SEL1) （见第 1 页，第 18 个）

此主板集成有两个 BIOS，一个是主 BIOS (BIOS_A)，一个是备用 BIOS (BIOS_

B)，可以增强对于系统安全性和稳定性的保护。通常，系统工作时使用主 BIOS。但是，如果主 BIOS 损坏，请使用跳线帽将针脚 2 和 3 短接，之后备 份 BIOS 将执行下一次系统引导。之后，使用 BIOS 设置实用程序中的“双核

UEFI”将 BIOS 文件复制到主 BIOS 以确保正常系统操作。基于系统安全考

虑，用户不能手动更新备份 BIOS。用户可以参考 BIOS LED (BIOS_A_LED or

BIOS_B_LED) 来识别当前哪一个 BIOS 启动。

(9 针 PANEL1) 见第 1 页， 第 20 个）

PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。 您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。 如果计算机死机，无法执行正常重新启动，按 重置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。 系统操作操作时，此 LED 亮起。 系统

处在 S1/S3 睡眠状态时，此 LED 闪烁。 系统处在 S4 睡眠状态或关机 (S5) 时，此

LED 熄灭。 HDLED（硬盘活动 LED）: 连接到机箱前面板上的硬盘活动 LED 指示灯。 硬盘正在读取或写入数据时，此 LED 亮起。 前面板设计根据机箱不同而有所差异。 前面板模块主要包括电源开关、重置开 关、电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此 接脚时，确保连线分配和针脚分配正确匹配。 板载接脚和接口不是跳线。 不要将跳线帽装到这些接脚和接口上。 将跳线帽装 到这些接脚和接口上将会对主板造成永久性损坏。

GNDR ESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

Fatal1ty Z97X Killer/3.1 Series 电源 LED 接脚 (3 针 PLED1) （见第 1 页，第 19 个） 请将机箱电源 LED 连接

串行 ATA3 接口 (SATA3_0: 见第 1 页，第 8 个） (SATA3_1: 见第 1 页， 第 10 个） (SATA3_2: 见第 1 页， 第 12 个） (SATA3_3: 见第 1 页，第 9 个） (SATA3_4: 见第 1 页，第 11 个） (SATA3_5: 见第 1 页，第 13 个） 这六个 SATA3 接口支 持最高 6.0 Gb/s 数据

设备的 SATA 数据线。 SATA3_4、SATA3_5 与 SATA Express 接口共用。 SATA Express 接口

页，第 21 个） 请将 SATA 或 PCIe 存

SATA Express 接口与 SATA3_4 和 SATA3_5 共

• SATA Express 接口是 SATAE_1、SATA3_4 和 SATA3_5 的组合。 USB 2.0 接脚 (9 针 USB2_9) （见第 1 页，第 23 个） (9 针 USB4_5) （见第 1 页，第 22 个）

(9 针 HD_AUDIO1) （见第 1 页，第 26 个）

(4 针 SPEAKER1) 见第 1 页， 第 15 个）

(4 针 CHA_FAN1) 见第 1 页， 第 17 个） (3 针 CHA_FAN2) 见第 1 页， 第 28 个） (3 针 CHA_FAN3) 见第 1 页， 第 27 个）

高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按照我们的手册和机箱手册的说明安装系统。

如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。

C. 将接地端 (GND) 连接到接地端 (GND)。

D. MIC_RET 和 OUT_RET 只用于高清音频面板。 您不需要针对 AC’97 音频面

E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选 项卡，调整 “Recording Volume”（录音音量）。 Front_L+ Front_R-

Fatal1ty Z97X Killer/3.1 Series (3 针 PWR_FAN1) 见第 1 页， 第 30 个） CPU 风扇接口 (4 针 CPU_FAN1) 见第 1 页， 第 2 个） (3 针 CPU_FAN2) 见第 1 页， 第 29 个） 此主板提供 4 针 CPU 风

如果您打算连接 3 针 CPU 风扇，请将它连接 到针脚 1-3。 ATX 电源接口 (24 针 ATXPWR1) （见第 1 页，第 5 个） 此主板提供 24 针 ATX 电 源接口。 要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。 ATX 12V 电源接口 (8 针 ATX12V1) （见第 1 页，第 1 个） 此主板提供 8 针 ATX 12V 电源接口。 要使用 4 针 ATX 电源，请沿针脚 1 和针脚 5 插接它。 PCIe 电源接口

（见第 1 页，第 25 个） 在安装三个以上的 PCI Express 卡时，请将 4 针 molex 电源线

（见第 1 页，第 7 个） 请将 HDD Saver 线连接到此接 口，以管理硬盘的电源状态。

(9 针 COM1) （见第 1 页，第 24 个） 此 COM1 接脚支持串行

TPM 接脚 (17 针 TPMS1) （见第 1 页，第 21 个） 此接口支持 Trusted Platform Module（信任平台模块， TPM）系统，可以安全地存储 密钥、数字证书、密码和数据。 TPM 系统也可以帮助增强网络 安全，保护数字身份和确保平
