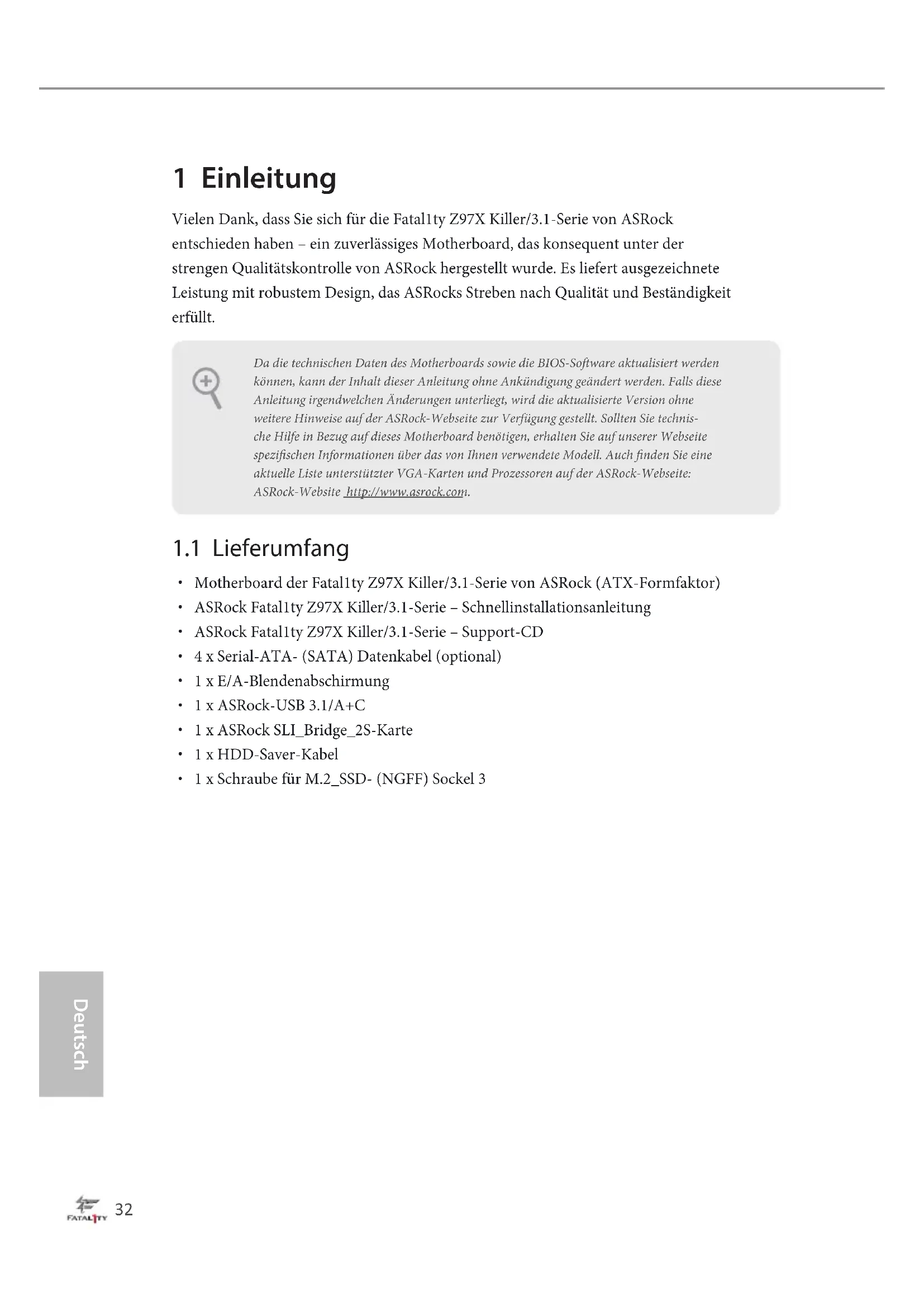

Fatal1ty Z97X Killer/3.1 Series 1 Einleitung Vielen Dank, dass Sie sich für die Fatal1ty Z97X Killer/3.1-Serie von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Motherboard der Fatal1ty Z97X Killer/3.1-Serie von ASRock (ATX-Formfaktor)

ASRock Fatal1ty Z97X Killer/3.1-Serie – Schnellinstallationsanleitung

1 x E/A-Blendenabschirmung

1 x Schraube für M.2_SSD- (NGFF) Sockel 3 Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Anleitung ohne Ankündigung geändert werden. Falls diese Anleitung irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technis-che Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.Deutsch

1.2 Technische Daten

Leiterplatte mit hochdichtem Glasgewebe Prozessor

Unterstützt Intel® Core™ i7/i5/i3/Pentium®/Celeron®- Prozessoren (Sockel 1150) der 5., 4. und neuen 4. Generation

8-Leistungsphasendesign

Unterstützt Intel® Turbo Boost 2.0-Technologie

Unterstützt CPUs mit freiem Multiplikator der Intel® K-Serie

Unterstützt ASRock BCLK-Übertaktung (voller Bereich) Chipsatz

Dualkanal-DDR3-Speichertechnologie

4 x DDR3-DIMM-Steckplätze

Unterstützt 3200+(OC)*/2933(OC)/2800(OC)/2400(OC)/2133 non-ECC, ungepuerter Speicher

Systemspeicher, max. Kapazität: 32 GB (siehe ACHTUNG)

Unterstützt Intel® Extreme Memory Prole (XMP)1.3/1.2 Erweiter- ungssteck- platz

3 x PCI-Express 3.0-x16-Steckplätze (PCIE2/PCIE4/ PCIE6:einzeln bei x16 (PCIE2); doppelt bei x8 (PCIE2) / x8 (PCIE4); dreifach bei x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE6)

3 x PCI-Express 2.0-x1-Steckplätze

Unterstützt AMD Quad CrossFireX

Unterstützt NVIDIA® Quad SLI

Integrierte Intel® HD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG- 2 Full HW Encode1, Intel® InTru

Max. geteilter Speicher: 1792 MB

Drei Grakkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI

Unterstützt drei Monitore

Unterstützt HDMI mit maximaler Auösung von 4K x 2K (4096 x 2160) bei 24 Hz

Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI- Port (konformer HDMI-Monitor erforderlich)

Unterstützt HDCP mit DVI-D- und HDMI-Ports

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports Audio

7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150- Audiocodec)

Erstklassige Blu-ray-Audiounterstützung

Unterstützt Überspannungsschutz (ASRock Full Spike Protection)

Unterstützt Purity Sound™ 2 - Nichicon-Audiokappen der Fine Gold-Serie - 115-dB-SRV-DAC mit Dierentialverstärker - TI® NE5532 – erstklassiger Headset-Verstärker (unterstützt Headsets mit bis zu 600 Ohm) - Direct Drive Technology - Abdeckung mit EMV-Abschirmung - PCB-isolierte Abschirmung

Unterstützt DTS Connect LAN

Unterstützt Qualcomm® Atheros® Security Wake On Inter- net-Technologie

Unterstützt Wake-On-LAN

Unterstützt Blitzschutz/Schutz gegen elektrostatische Entla- dung (ASRock Full Spike Protection)Deutsch

Unterstützt energieezientes Ethernet 802.3az

Unterstützt PXE Rück- blende, E/A

1 x PS/2-Maus-/Tastaturanschluss

1 x Optischer SPDIF-Ausgang

1 x USB 2.0-Port (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x Fatal1ty-Mausport (USB 2.0) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

2 x USB 3.0-Ports (ASMedia ASM1042AE) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protec- tion))

4 x USB 3.0-Ports (Intel® Z97) (unterstützt Schutz gegen elek- trostatische Entladung (ASRock Full Spike Protection))

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

1 x USB 3.1-Typ-A-Port (10 Gb/s) (unterstützt Schutz vor elektrostatischer Entladung (ASRock Full Spike Protection)

1 x USB 3.1-Typ-C-Port (10 Gb/s)(unterstützt Schutz vor elektrostatischer Entladung (ASRock Full Spike Protection) Speicher

1 x SATA-Express-Anschluss (geteilt mit SATA3_4, SATA3_5 und M.2_SSD- (NGFF) Sockel 3)

• Anzukündigende Unterstützung

1 x M.2_SSD- (NGFF) Sockel 3, unterstützt M.2-SATA-III-6,0- Gb/s-Modul und M.2-PCI-Express-Modul bis Gen2 x 2 (10 Gb/s) Anschluss

1 x COM-Anschluss-Stileiste

1 x TPM-StileisteDeutsch

1 x Betrieb-LED-Stileiste

1 x Netzteillüeranschluss (3-polig)

1 x 24-poliger ATX-Netzanschluss

1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)

1 x HDD-Saver-Anschluss

1 x PCIe-Netzanschluss

2 x USB 2.0-Stileisten (unterstützen 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x USB 3.0-Stileiste (unterstützt 2 USB 3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) BIOS - Funk- tion

2 x 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehr- sprachiger grascher Benutzerschnittstellen (1 x Haupt-BI- OS und 1 x Ausfall-BIOS)

Unterstützt UEFI-Technologie (zuverlässige Sicherung)

ACPI 1.1-konforme Aufweckereignisse

SMBIOS 2.3.1-Unterstützung

CPU, DRAM, PCH 1,05 V, PCH 1,5 V / Mehrfachspannung- sanpassung Hard- wareüberwa- chung

CPU-/Gehäusetemperaturerkennung

CPU/Gehäuse/Netzteil-Lüertachometer

Lautloser CPU-/Gehäuselüer (automatische Anpassung der Gehäuselüergeschwindigkeit durch CPU-Temperatur)

CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore, CPU-Eingangsspannung, interne CPU-Spannung Betriebssys- tem

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)Deutsch

Fatal1ty Z97X Killer/3.1 Series Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstel- lungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Über- taktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden. Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.comDeutsch

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist. CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1, Nr. 16) CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS- Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. CMOS löschenStandardDeutsch

Fatal1ty Z97X Killer/3.1 Series BIOS-Auswahl-Jumper (BIOS_SEL1) (siehe S. 1, Nr. 18) Dieses Motherboard verfügt über zwei integrierte BIOS, ein Haupt-BIOS (BIOS_A) und ein Ausfall-BIOS (BIOS_B), die den Schutz in puncto Sicherheit und Stabilität Ihres Systems steigern. Normalerweise läu das System über das Haupt-BIOS. Falls das Haupt-BIOS jedoch defekt oder beschädigt ist, schließen Sie bitte Kontakt 2 und Kontakt 3 über eine Jumperkappe kurz; darauin übernimmt das Ausfall- BIOS beim nächsten Systemstart. Verwenden „Secure Backup UEFI” im BIOS- Einrichtungsprogramm, um die BIOS-Datei zum Haupt-BIOS zu kopieren und den normalen Systembetrieb zu gewährleisten. Zum Zwecke der Systemsicherheit können Benutzer das Ausfall-BIOS nicht manuell aktualisieren. Sie können das aktuell aktivierte BIOS anhand der BIOS-LED (BIOS_A_LED oder BIOS_B_LED) bestimmen. Ausfall-BIOS Standard (Haupt-BIOS)Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 20) Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. Betrieb-LED-Stileiste (3-polig, PLED1) (siehe S. 1, Nr. 19) Bitte verbinden Sie die Betrieb-LED des Gehäuses zur Anzeige des System- betriebsstatus mit dieser Stileiste. PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Ab- schaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezu- stand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivi- tät-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jump- er-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jump- er-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.

GNDR ESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

Fatal1ty Z97X Killer/3.1 Series Serial-ATA-III-Anschlüsse (SATA3_0: siehe S. 1, Nr. 8) (SATA3_1: siehe S. 1, Nr. 10) (SATA3_2: siehe S. 1, Nr. 12) (SATA3_3: siehe S. 1, Nr. 9) (SATA3_4: siehe S. 1, Nr. 11) (SATA3_5: siehe S. 1, Nr. 13) Diese sechs SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragung sgeschwindigkeit bis 6,0 Gb/s. SATA3_4, SATA3_5 werden mit dem SATA- Express-Anschluss geteilt. Serial-ATA-Express- Anschluss (SATA_EXP0) (siehe S. 1, Nr. 21) Bitte verbinden Sie entweder SATA- oder PCIe-Speichergeräte mit diesem Anschluss. Der SATA Express-Anschluss wird gemeinsam mit SATA3_4 und SATA3_5.

• Die SATA Express- Schnittstelle ist eine Kombination aus SATAE_1, SATA3_4 und SATA3_5. USB 2.0-Stileisten (9-polig, USB2_3) (siehe S. 1, Nr. 23) (9-polig, USB4_5) (siehe S. 1, Nr. 22) Neben zwei USB 2.0-Ports an der E/A-Blende benden sich zwei Stileisten an diesem Motherboard. Jede USB 2.0-Stileiste kann zwei Ports unterstützen.

Fatal1ty Z97X Killer/3.1 Series USB 3.0-Stileisten (19-polig, USB3_4_5) (siehe S. 1, Nr. 6) Auf dem Motherboard bendet sich eine Stileiste. Jede USB 3.0-Stileiste kann zwei Ports unterstützen. Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 26) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende. Gehäuselautsprechersti- leiste (4-polig, SPEAKER1) (siehe S. 1, Nr. 15) Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stileiste. Gehäuse- und Netz- teillüeranschlüsse (4-polig, CHA_FAN1) (siehe S. 1, Nr. 17) (3-polig, CHA_FAN2) (siehe S. 1, Nr. 28) (3-polig, CHA_FAN3) (siehe S. 1, Nr. 27) Bitte verbinden Sie die Lüerkabel mit den Lüeranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss

dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikro- fon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an. Front_L+ Front_R-

Fatal1ty Z97X Killer/3.1 Series (3-polig, PWR_FAN1) (siehe S. 1, Nr. 30) CPU-Lüeranschlüsse (4-polig, CPU_FAN1) (siehe S. 1, Nr. 2) (3-polig, CPU_FAN2) (siehe S. 1, Nr. 29) Dieses Motherboard bietet einen 4-poligen CPU-Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU- Lüer anschließen möcht- en, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 5) Dieses Motherboard bietet einen 24-poligen ATX-Net- zanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1) Dieses Motherboard bietet einen 8-poligen ATX-12- V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netz- teils entlang Kontakt 1 und Kontakt 5 an. PCIe-Netzanschluss (4-polig, PCIE_PWR1) (siehe S. 1, Nr. 25) Bitte verbinden Sie ein 4-poliges Molex-Netzkabel mit diesem Anschluss, wenn mehr als drei PCI Express-Karten installiert sind. HDD-Saver-Anschluss (4-polig, SATA_PWR_1) (siehe S. 1, Nr. 7) Bitte verbinden Sie zum Verwalten des Energiestatus der Festplatte das HDD-Saver-Kabel mit diesem Anschluss.

Fatal1ty Z97X Killer/3.1 Series Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 24) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports. TPM-Stileiste (17-polig, TPMS1) (siehe S. 1, Nr. 21) Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformint- egrität.
