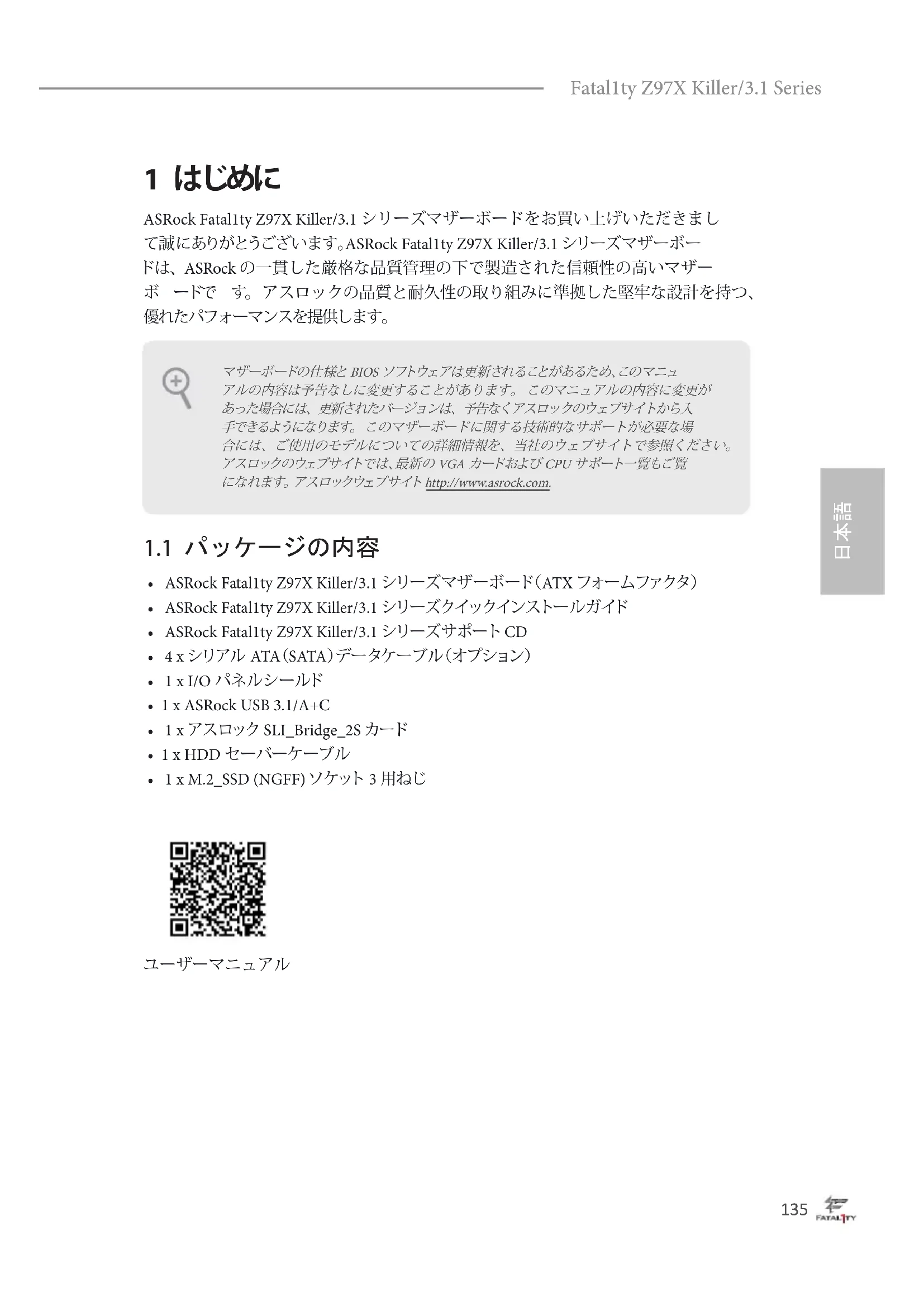

Fatal1ty Z97X Killer/3.1 Series 1 はじめに ASRock Fatal1ty Z97X Killer/3.1 シリーズマザーボードをお買い上げいただきまし て誠にありがとうございます。ASRock Fatal1ty Z97X Killer/3.1 シリーズマザーボー ドは、ASRock の一貫した厳格な品質管理の下で製造された信頼性の高いマザー ボ ードで す。 アスロックの品質と耐久性の取り組みに準拠した堅牢な設計を持つ、 優れたパフォーマンスを提供します。

• ASRock Fatal1ty Z97X Killer/3.1 シリーズマザーボード（ATX フォー ムファクタ ）

• ASRock Fatal1ty Z97X Killer/3.1 シリーズクイックインストー ルガイド

• ASRock Fatal1ty Z97X Killer/3.1 シリーズサポート CD

• 4 x シリアル ATA（SATA）データケーブル（オプション）

• 1 x アスロック SLI_Bridge_2S カード

• 1 x M.2_SSD (NGFF) ソ ケット 3 用ねじ マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュ アルの内容は予告なしに変更することがあります。 このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくアスロックのウェブサイトから入手できるようになります。 このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。 アスロックのウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧 になれます。 アスロックウェブサイト http://www.asrock.com. ユーザーマニュアル日本語

• 第 5 世代、新第 4 世代および第 4 世代 Intel® Core ™ i7/i5/i3/ Pentium®/Celeron® プロセッサーに対応（ソケット 1150）

• Intel® ターボブースト 2.0 テクノロジーをサポート

• Intel® K シリーズ アン ロック CPU に対応

• ASRock BCLK フルレンジオー バークロッキング に対 応

• デュアルチャンネル DDR3 メモリテクノロジー

• 3200+(OC)*/2933(OC)/2800 (OC)/2400(OC)/2133 ノン ECC、 アン バッファードメモリに 対 応

• システムメモリの最大容 量： 32GB （注意を参照）

• Intel® エクストリームメモリプ ロファイル（ XMP）1.3/1.2 をサ

• 3 x PCI Express 3.0 x16 ス ロ ッ ト（ PCIE2/PCIE4/PCIE6: x16 (PCIE2) でシングル、x8 (PCIE2) / x8 (PCIE4) でデュアル、x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE6) でトリプル

• 3 x PCI Express 2.0 x1 ス ロット

• Intel®HD グラフィックス 内 蔵ビジュアル および VGA 出力は、 GPU に統合されたプロセッサーのみでサポートされます。

• Intel®HD グラフィックス 内 蔵ビジュアル をサ ポ ート： AVC、 MVC (S3D)、MPEG-2 フル HW エンコード 1 の Intel® Quick Sync Video、Intel® InTru

3D、Intel® クリアビ デ オ HD テク ノロジー、Intel® インサイダ ー

、Intel® HD グ ラ フィックス 4400/4600日本語

• 3 つ のグラフィックス 出 力 オプ ション : D-Sub、DVI-D、HDMI

• HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 24Hz

• DVI-D をサポート。最大解像度 1920x1200 @60Hz

• D-Sub をサポート。最大解像度 1920x1200 @60Hz

• HDMI ポートでオートリップシンク、ディープカラー（12bpc）、 xvYCC、お よ び 、HBR（ 高ビットレ ートオ ーディオ）に対 応 （HDMI 対応モニターが必要です）

• DVI-D ポ ートと HDMI ポ ートで HDCP に対応

• DVI-D ポ ートと HDMI ポ ートで Full HD 1080p Blu-ray (BD)

• 7.1 CH HDオーディオ、コンテンツプロテクション付き（Realtek ALC1150 オー ディオコ ー デック）

• プレミアム・ブルーレイ・オーディオ・サポート

• サージ保護に対応（ASRock 完全スパイク保護）

• Purity Sound ™ 2 に対応 - ニチコン製ファインゴ ールドシリーズオーディオコンデン

- SNR 比 115dB の DAC（差動アンプ搭載） - TI® NE5532 プ レミアム ヘッド セット アン プ（ 最 大 600 Ohms までのヘッドセットに対 応） - ダイレクトドライブテクノロジー - EMI シールドカバー - PCB 絶縁シールド

• PCIE x1 ギ ガ ビット LAN 10/100/1000 Mb/ 秒

• クアルコム ® アセロス ® セ キュリティウェイクオン イン タ ー ネ ットテクノロジーをサポート

• 雷 / 静電気放電（ESD）保 護 に 対 応（ ASRock 完全スパイク保

• エネルギー効率のよいイーサネット 802.3az をサポート

• 1 x PS/2 マウス / キ ー ボ ードポ ート

• 1 x USB 2.0 ポート（静電気放電（ESD）保 護 に 対 応（ ASRock

• 1 x Fatal1ty マ ウ ス ポ ー ト（ USB 2.0）（静電気放電（ESD）保 護 に 対 応（ ASRock 完全スパイク保護））

• 2 x USB 3.0 ポ ー ト（ ASMedia ASM1042AE）（静電気放電（ESD） 保護に対応（ASRock 完全スパイク保護））

• 4 x USB 3.0 ポ ー ト（ Intel® Z97）（静電気放電（ESD） 保護に対 応（ ASRock 完全スパイク保護））

• LED 付き 1 x RJ-45 LAN ポ ー ト（ ACT/LINK LEDと SPEED LED）

• HD オー ディオジャック : リアスピーカー / センター / バス / ラインイン / フロントスピーカー / マイク ASRock USB 3.1/ A+C

• 1 x USB 3.1 タイプ A ポ ート (10 Gb/s) （静電気放電（ESD）保 護 に 対 応（ ASRock 完全スパイク保護））

• 1 x USB 3.1 タイプ C ポ ート (10 Gb/s) （静電気放電（ESD）保 護 に 対 応（ ASRock 完全スパイク保護））

• 6 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、RAID 5、 RAID 10、Intel ラピッド・ストレージ・テクノロジー 13 および Intel ス マ ー ト・レ ス ポ ン ス・テ クノ ロ ジ ー ）、NCQ、AHCI、ホ ッ トプラグ機能、および、ASRock HDD セーバ ーテクノロジ ー

• 1 x SATA Express コ ネ ク タ（ SATA3_4、SATA3_5、お よ び 、M.2_ SSD (NGFF) ソ ケット 3 と共有）

• 1 x M.2_SSD (NGFF) ソ ケット 3、M.2 SATA3 6.0 Gb/s モジュ ール、および、最大 Gen2 x2 (10 Gb/s) までの M.2 PCI Express モジュー ル に 対 応

• 2 x CPU ファンコネクタ（ 1 x 4 ピン、1 x 3 ピン）

• 3 x シャーシファンコネクタ（1 x 4 ピン、2 x 3 ピン）日本語

• 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com

• 1 x 電 源ファンコネクタ（ 3 ピン）

• 1 x 24 ピン ATX 電源コネクタ

• 1 x 8 ピン 12V 電源コネクタ（高密度電源コネクタ）

• 1 x 前 面 パ ネ ル オ ーディオコネクタ

• 2 x USB 2.0 ヘ ッ ダ ー（ 4 個の USB 2.0 ポートに対応）（静電気 放 電（ ESD）保 護 に 対 応（ ASRock 完全スパイク保護））

• 1 x USB 3.0 ヘ ッ ダ ー（ 2 個の USB 3.0 ポートに対応）（静電気 放 電（ ESD）保 護 に 対 応（ ASRock 完全スパイク保護）） BIOS 機能

• 2 x 64Mb AMI UEFI Legal BIOS、多言語 GUI サ ポ ー ト（ 1 x メ イン BIOS と 1 x バックアップ BIOS）付 き

• セキュアバックアップ UEFI テクノロジ ー に対 応

• ACPI 1.1 準 拠 ウェイクアップ イベント

• CPU/ シャーシ / 電源ファンタコメーター

• CPU/ シャーシクワイエットファン（CPU 温 度に従ってシャー シファン速度を自動調整）

• ErP/EuP Ready（ErP/EuP 対 応 ）（ ErP/EuP 対応電源供給装置

Fatal1ty Z97X Killer/3.1 Series BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティ のオーバークロックツールの使用などを含む、オーバークロックには、一定のリスク を伴いますのでご注意ください。 オーバークロックするとシステムが不安定になった り、システムのコンポーネントやデバイスが破損することがあります。 ご自分の責任 で行ってください。 弊社では、オーバークロックによる破損の責任は負いかねますの でご 了 承くだ さい 。 Windows® 32 ビットオペレ ーティングシステムでの、システム 使 用に割り当てられた 実際のメモリサイズは制限のため、4GB 未満のことがあります。 Windows® 64 ビッ トのオペレーティングシステムでは、そのような制限はありません。 Windows® では 使えないメモリを使用するために、ASRock XFast RAM を使用することができます。日本語

このイラストは、ジャンパーの設定方法を示しています。 ジャン パ ー キャップ がピ ン に被さっていると、ジャン パ ー は「ショート」で す。 ジャンパーキャップがピンに被 さっていない場合には、ジャンパーは「オープン」です。 この図は 3ピンのジャンパー を表し、ジャンパーキャップがピン 1 とピン 2 に被さっているとき、これらのピンは 「 シ ョ ー ト 」で す 。 CMOS クリアジャンパー (CLRCMOS1) （p.1、No. 16 参照） CLRCMOS1 は、CMOS のデータをクリアすることができます。 クリアして、デフォ ルト設定にシステムパラメーターをリセットするには、コンピューターの電源を 切り、電源から電源コードを抜いてください。 15 秒待ってから、CLRCMOS1 のピ ン 2 とピン 3 をジャンパーキャップを使って 5 秒 間 ショートしま す。 ただし、BIOS をアップデートした直後に、CMOS をクリアしないでください。 BIOS をアップ デ ート後 、CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOSクリアアクションを 行う前 にシャットダウンしてください 。 パスワード、日付、 時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合に のみ、消去されることにご注意ください。 CMOS のクリアデフォルト日本語

Fatal1ty Z97X Killer/3.1 Series BIOS 選 択ジャン パ ー (BIOS_SEL1) （p.1、No. 18 参照）

このマザーボードは、メイン BIOS（BIOS_A）と バ ッ ク ア ッ プ BIOS（BIOS_B）の 2

つの BIOS がオンボードにあり、システムの安全性と安定性のための保護を強化 しています。 通常、システムはメイン BIOS 上で動作します。 メイン BIOS が壊れ たり、損傷した場合には、ジャンパーキャップを使用してピン 2 とピン 3 をショー トさせてください 。次 のシステムブ ート時 にバックアップ BIOS が引き継ぎます。 そ の 後 で 、ピ ン 1 と ピン 2 をもう一 度ショートさせます。次に、BIOS セ ットアップ ユ ーティリティにある「セ キュアバックアップ UEFI」を 使 っ て 、BIOS ファイル をメ イン BIOS にコピーして、通常のシステム動作を確保します。 システムの安全性 のため、ユーザーは手動でバックアップ BIOS を更新することはできません。 現在、

どちらの BIOS が有効化されているかを確認するために、ユーザーは BIOS LED

（BIOS_A_LED または BIOS_B_LED）を参照できます。

1.4 オンボードのヘッダーとコネクター

システムパネルヘッダー （9 ピンパネル 1） （p.1、No. 20 参照） 電源スイッチを接続し、 ス イ ッ チ を リ セ ッ ト し 、下 記のピン割り当てに従っ て、シャーシのシステムス テータス表示ランプをこ のヘッダーにセットしま す。 ケーブルを接続する ときには、ピンの＋と−に

PWRBTN（ 電 源 ス イ ッ チ ）： シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用して、 システムをオフにする方法を設定できます。 RESET（リセットスイッチ ）： シャーシ前面パネルのリセットスイッチに接続してください。 コンピューター がフリー ズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コン ピューターを再起動します。 PLED（システム電源 LED）： シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システム

稼働中は、LED が点灯します。 システムが S1/S3 スリープ状態の場合には、LED は

点滅を続けます。 システムが S4 スリープ状態または電源オフ（S5）のときには、LED

HDLED（ハ ードドライブアクティビティ LED）： シャーシ前面パネルのハードドライブアクティビティ LED に 接 続 してくだ さい 。 ハー ドドライブのデータを読み取りまたは書き込み中に、LED は オン に なりま す。 前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモジュー ルは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブ アクティビティ LED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッ ダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致している ことを確かめてください。 オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネ クターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネクターに ジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあります。

Fatal1ty Z97X Killer/3.1 Series 電源 LED ヘッダ ー （3 ピン PLED1） （p.1、No. 19 参照）

タスを表示するために、 シャーシ電源 LED をこの ヘッダ ー に接 続してくだ

（SATA3_0： p.1、No. 8 参照） (SATA3_1: p.1、No. 10 参照） （SATA3_2： p.1、No. 12 参照） （SATA3_3： p.1、No. 9 参照） （SATA3_4： p.1、No. 11 参照） （SATA3_5： p.1、No. 13 参照） これら 6 つの SATA3 コ ネ ク タ ー は 、最 高 6.0 Gb/

内部ストレージデバイス 用の SATA データケー ブルをサポートします。 SATA3_4, SATA3_5 は SATA Express コネクタと

（p.1 、No. 21 参照） SATA ストレージデバイ スまたは PCIe ストレ ー ジデバイスをこのコネク タ に 接 続してくだ さい 。 SATA Express コネクタは、 SATA3_4 および SATA3_5

• SATA Express インター フェースは、SATAE_1、 SATA3_4 および SATA3_5 の組合せです。 USB 2.0 ヘッダ ー （9 ピン USB2_3） （p.1、No. 23 参照） （9 ピン USB4_5） （p.1、No. 22 参照）

マザ ー ボ ードに は 2 つの ヘッダ ー が あります。 各 USB 2.0 ヘッダーは、2 つ の ポ ートを サ ポ ートでき

Fatal1ty Z97X Killer/3.1 Series USB 3.0 ヘッダ ー （19 ピン USB3_4_5） （p.1、No. 6 参照） このマザーボードには 1 つのヘッダーが装備され ています。 各 USB 3.0 ヘッ ダーは、2 つ の ポ ートを サ

（9 ピン HD_AUDIO1） （p.1、No. 26 参照） このヘッダーは、フロント オーディオパネルにオー ディオデバイスを接続す

（4 ピン SPEAKER1） （p.1、No. 15 参照） シャーシスピーカーはこ のヘッダーに接続してく

（4 ピン CHA_FAN1） （p.1、No. 17 参照） （3 ピン CHA_FAN2） （p.1、No. 28 参照） （3 ピン CHA_FAN3） （p.1、No. 27 参照） ファン ケ ーブ ル はファン コネクターに接続し、黒線 とアースピンを合 わせて

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしている ことが必要です。 お使いのシステムを取り付けるには、当社のマニュアルおよび シャーシのマニュアルの指示に従ってください。

ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディ オヘッダーに取り付けてください。 A. Mic_IN (MIC) を MIC2_L に接 続します。 B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接 続します。

C. アース (GND) をアース (GND) に接 続します。

D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。 ACʼ97 オ ーディオ パネルではこれらを接続する必要はありません。 E. フロントマイクを有 効にするには、Realtekコントロールパネルの「FrontMic」タ ブ で 、 「録音音量」を調整してください。 Front_L+ Front_R-

Fatal1ty Z97X Killer/3.1 Series （3 ピン PWR_FAN1） （p.1、No. 30 参照） CPU ファンコネクタ ー （4 ピン CPU_FAN1） （p.1、No. 2 参照） （3 ピン CPU_FAN2） （p.1、No. 29 参照） このマザーボードは 4 ピ ン CPUファン（ 静 音ファン ） コネクターを提供します。 3 ピンの CPU ファン を 接 続する場合には、ピン 1-3 に 接 続 してくだ さい 。 ATX 電源コネクター （24 ピン ATXPWR1） （p.1、No. 5 参照） このマザーボードは 24 ピ ン ATX 電源コネクター を提 供します。 20 ピンの ATX 電源を使用するに は 、ピ ン 1 と 13 番に合わ せて接続してください。 ATX12V 電源コネクター （8 ピン ATX12V1） （p.1、No. 1 参照） このマザーボードは 8 ピ ン ATX12V 電源コネク ターを提供します。 4 ピン の ATX 電源を使用する に は 、ピ ン 1と 5 番に合 わせて接続してください。 PCIe 電源コネクタ （4 ピン PCIE_PWR1） （p.1、No. 25 参照） 3 枚以上のグラフィッ PCI Express カードを取り付ける場合 は、4 ピンモレックス電源ケーブ ルをこのコネクタに接続してくだ

HDD セーバーコネクタ （4 ピン SATA_PWR_1） （p.1、No. 7 参照） HDD セーバーケーブルをこの コネクタに接続して HDD の電

Fatal1ty Z97X Killer/3.1 Series シリアルポートヘッダー （9 ピン COM1） （p.1、No. 24 参照） この COM1 ヘッダーはシ リアルポートモジュール

TPM ヘッダ ー （17 ピン TPMS1） （p.1、No. 21 参照） このコネクターはトラステッドプ ラットフォームモジュー ル（ TPM） システムをサポートし、鍵、デジ タル証明書、パスワード、データ を安全に保管することができま す。 TPM システムはまた、ネット ワークセキュリティを高め、デジ タル証明書を保護し、プラット フォームの完全性を保証します。
