KULLANIM KILAVUZU H97M Pro4 ASROCK

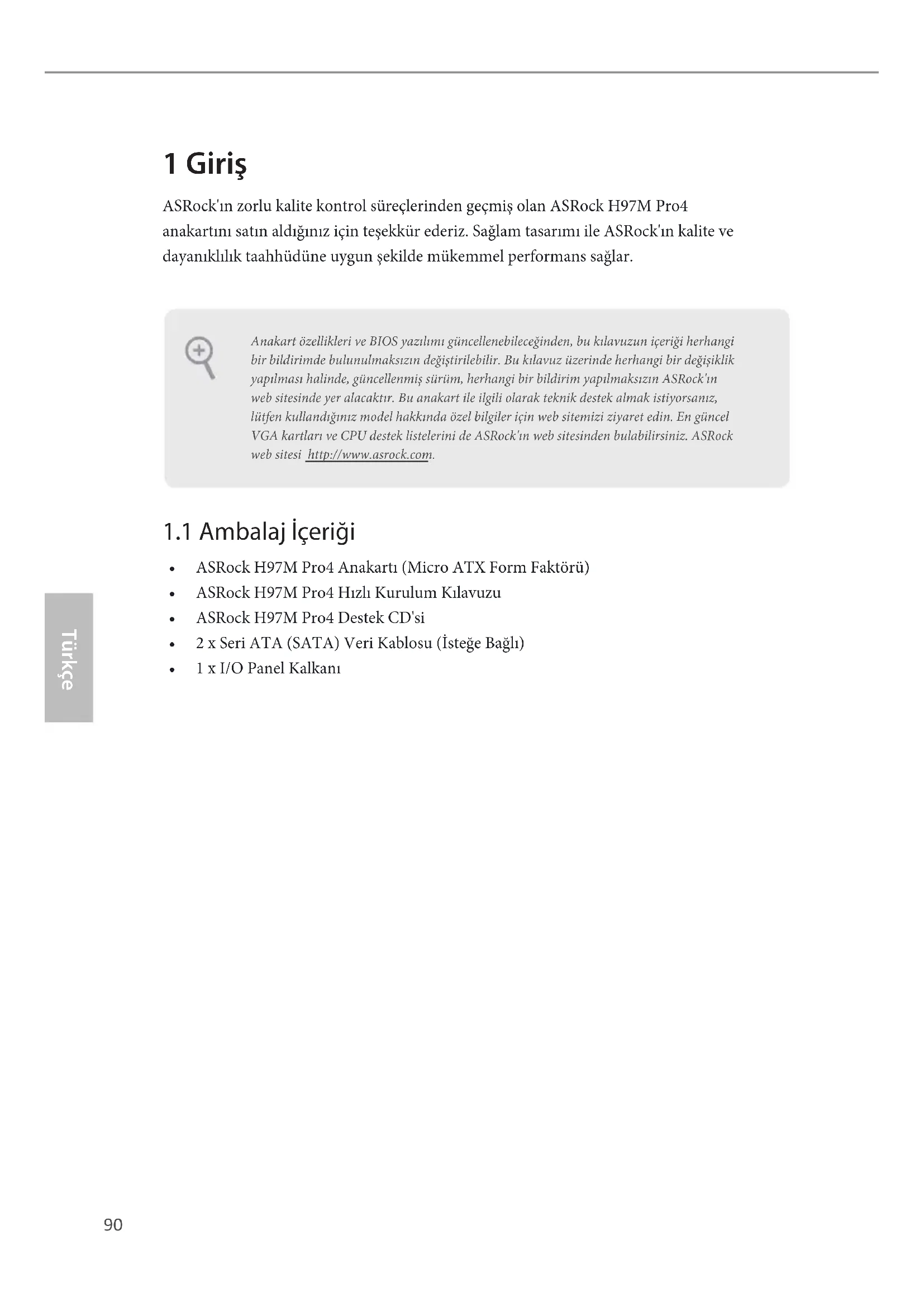

Signal GND90 Türkçe 1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock H97M Pro4 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

• ASRock H97M Pro4 Anakartı (Micro ATX Form Faktörü)

• ASRock H97M Pro4 Hızlı Kurulum Kılavuzu

• ASRock H97M Pro4 Destek CD'si

• 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

• 1 x I/O Panel Kalkanı Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu kılavuzun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu kılavuz üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.91 Türkçe H97M Pro4

• Micro ATX Form Faktörü

• Tam Katı Bağlayıcı tasarımı

• Yüksek Yoğunluklu Cam Elyaf PCB CPU

• Dijital Güç tasarımı

• 4 Güç Saası tasarımı

• Intel® Turbo Boost 2.0 Teknolojisini destekler Yonga kümesi

• Intel® Küçük İşletme Avantaj 2.0 özelliğini destekler Bellek

• Çi Kanallı DDR3 Bellek Teknolojisi

• 4 x DDR3 DIMM Yuvası

• DDR3 1600/1333/1066 ECC olmayan, ara belleğe alınmamış belleği destekler

• Maksimum sistem belleği kapasitesi: 32GB (bkz. DİKKAT)

• Intel® Üstün Bellek Proli (XMP)1.3/1.2 özelliğini destekler Genişletme Yuvası

desteğine sahiptir Grakler

• Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.

• Üç grak çıkışı seçeneği: D-Sub, DVI-D ve HDMI

• Üçlü Monitör Desteği

• En yüksek 1920x1200 @ 60Hz çözünürlüğüne kadar HDMI destekler92 Türkçe

• 1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler

• 1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler

• HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır)

• DVI-D ve HDMI Bağlantı Noktalarıyla HDCP destekler

• DVI-D ve HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu- ray (BD) kayıttan yürütme destekler Ses

• İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni)

• Üstün Blu-ray Ses desteği

• Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

• Intel® Uzaktan Uyandırma Teknolojisi

• LAN Açılışını Destekler

• Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

• Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

• PXE özelliğini destekler Arka Panel I/O

• 1 x PS/2 Fare/Klavye Bağlantı Noktası

• 1 x D-Sub Bağlantı Noktası

• 1 x DVI-D Bağlantı Noktası

• 1 x HDMI Bağlantı Noktası

• 1 x Optik SPDIF Çıkışı Bağlantı Noktası

• 2 Bağlayıcısı USB 2.0 Bağlantı Noktası (ESD Koruması Destek- ler (ASRock Tam Ani Gerilim Koruması))

• 4 Bağlayıcısı USB 3.0 Bağlantı Noktası (ESD Koruması Destek- ler (ASRock Tam Ani Gerilim Koruması))

• LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

• 1 x Yazdırma Bağlantı Noktası Bağlantısı

• 1 x COM Bağlantı Noktası Bağlantısı

• 1 x Kasa Yetkisiz Erişim Bağlantısı

• 2 x İşlemci Fan Bağlayıcıları (1 x 4 pimli, 1 x 3 pimli)

• 2 x Kasa Fanı Bağlayıcıları (1 x 4 pimli, 1 x 3 pimli)

• 1 x Güç Fanı Bağlayıcısı (3 pimli)

• 1 x 24 pim ATX Güç Bağlayıcısı

• 1 x 8 pim 12V Güç Bağlayıcısı

• 1 x Ön Panel Ses Bağlayıcısı

• 1 x underbolt AIC Bağlayıcısı

• 2 x USB 2.0 Bağlantısı (4 USB 2.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• 1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) BIOS Özelliği

• Çok dilli GUI desteği ile 128Mb AMI UEFI Legal BIOS

• ACPI 1.1 Uyumlu uyandırma olayları

• SMBIOS 2.3.1 desteği

• İşlemci, DRAM, PCH 1,05V, PCH 1,5V Voltaj çoklu ayarı Donanım Monitörü

• CPU/Kasa sıcaklığı tespiti

• CPU/Kasa/Güç Fanı Devirölçer

• İşlemci/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı)

• CPU/Kasa Fanı çoklu hız kontrolü

• KASA AÇIK algılaması

• ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gerek- lidir)

• Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız. Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçeves- inde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.95 Türkçe H97M Pro4

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir. CMOS'u Temizle Bağlantı Teli (CLRCMOS1) (bkz. sf.1, No. 27) CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın. CMOS'u Temizle Varsayılan CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim durumu kaydını silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.96 Türkçe

1.4 Ekli Bağlantılar ve Bağlayıcılar

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 16) Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin. GND R ESET#P WRBTN#P LED-P LED+ GND

GND PWRBTN (Güç Anahtarı): Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz. RESET (Sıfırlama Anahtarı): Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın. PLED (Sistem Güç LED'i): Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku duru- munda ya da kapalıyken (S5) LED ışık kapanır. HDLED (Sabit Disk Etkinlik LED'i): Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun. Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.97 Türkçe H97M Pro4 Seri ATA3 Bağlayıcıları (SATA_0: bkz. sf.1, No. 14) (SATA_1: bkz. sf.1, No. 13) (SATA_2: bkz. sf.1, No. 11) (SATA_3: bkz. sf.1, No. 12) (SATA_4: bkz. sf.1, No. 9) (SATA_5: bkz. sf.1, No. 10) Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/ sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. USB 2.0 Bağlantıları (9-pin USB6_7) (bkz. sf.1, No. 20) (9-pin USB8_9) (bkz. sf.1, No. 19) Bu anakart üzerinde, I/O paneli üzerindeki iki USB

2.0 bağlantı noktasının

yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. USB 3.0 Bağlantı (19-pin USB10_11) (bkz. sf.1, No. 8) Bu anakart üzerinde, I/O paneli üzerindeki dört USB

3.0 bağlantı noktasının

yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. Ön Panel Ses Bağlantısı (9-pin HD_AUDIO1) (bkz. sf.1, No. 26) Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir. DUMMY GND GND

GND O UT2_R M IC2_R M IC2_L OUT_RET98 Türkçe Kasa Hoparlör Bağlantısı (4-pin SPEAKER1) (bkz sf.1, No. 15) Lütfen kasa hoparlörünü bu bağlantıya takın. Kasa ve Güç Fanı Bağlayıcıları (4-pin CHA_FAN1) (bkz sf.1, No. 17) (3-pin CHA_FAN2) (bkz sf.1, No. 25) (3-pin PWR_FAN1) (bkz sf.1, No. 2) Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün

çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekme- ktedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

bağlantısına takın: A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Toprak'ı (GND) Toprak'a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur. E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin ve “Kayıt Ses Seviyesi”ni ayarlayın.

Türkçe H97M Pro4 CPU Fan Bağlayıcıları (4-pin CPU_FAN1) (bkz sf.1, No. 4) (3-pin CPU_FAN2) (bkz sf.1, No. 3) Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın. ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 7) Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın. ATX 12V Güç Bağlayıcısı (8-pin ATX12V1) (bkz. sf.1, No. 1) Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın. underbolt AIC Bağlayıcı (5 pimli TB1) (bkz. sf.1, No. 18) Bir underbolt

eklenti kartı (AIC) taktığınızda, lütfen bu bağlayıcıya 5 pimli bir sinyal kablosu (GPIO kablosu) bağlayın. Seri Bağlantı Noktası Bağlantısı (9-pin COM1) (bkz. sf.1, No. 24) Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.

GND TTXD1DDCD#1 RRI#1100 Türkçe Kasa Yetkisiz Erişim Bağlantısı (2-pin CI1) (bkz. sf.1, No. 22) Bu anakartın kasa kapağının açılıp açılmadığını tespit eden bir KASA AÇIK özelliği bulunmaktadır. Bu özelliğin kullanılabilmesi için kasa yetkisiz erişim tasarımına sahip bir kasa kullanılmalıdır. TPM bağlantısı (17-pin TPMS1) (bkz. sf.1, No. 21) Bu bağlayıcı, anahtarlar, dijital sertikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanmasına da yardımcıdır. Yazdırma Bağlantı Noktası Bağlantısı (25-pin LPT1) (bkz. sf.1, No. 23) Bu, yazıcı aygıtların uyumlu bir şekilde takılmasını sağlayan bir yazdırma bağlantı noktası arabirimidir.
