MANUAL DE UTILIZADOR H97M Pro4 ASROCK

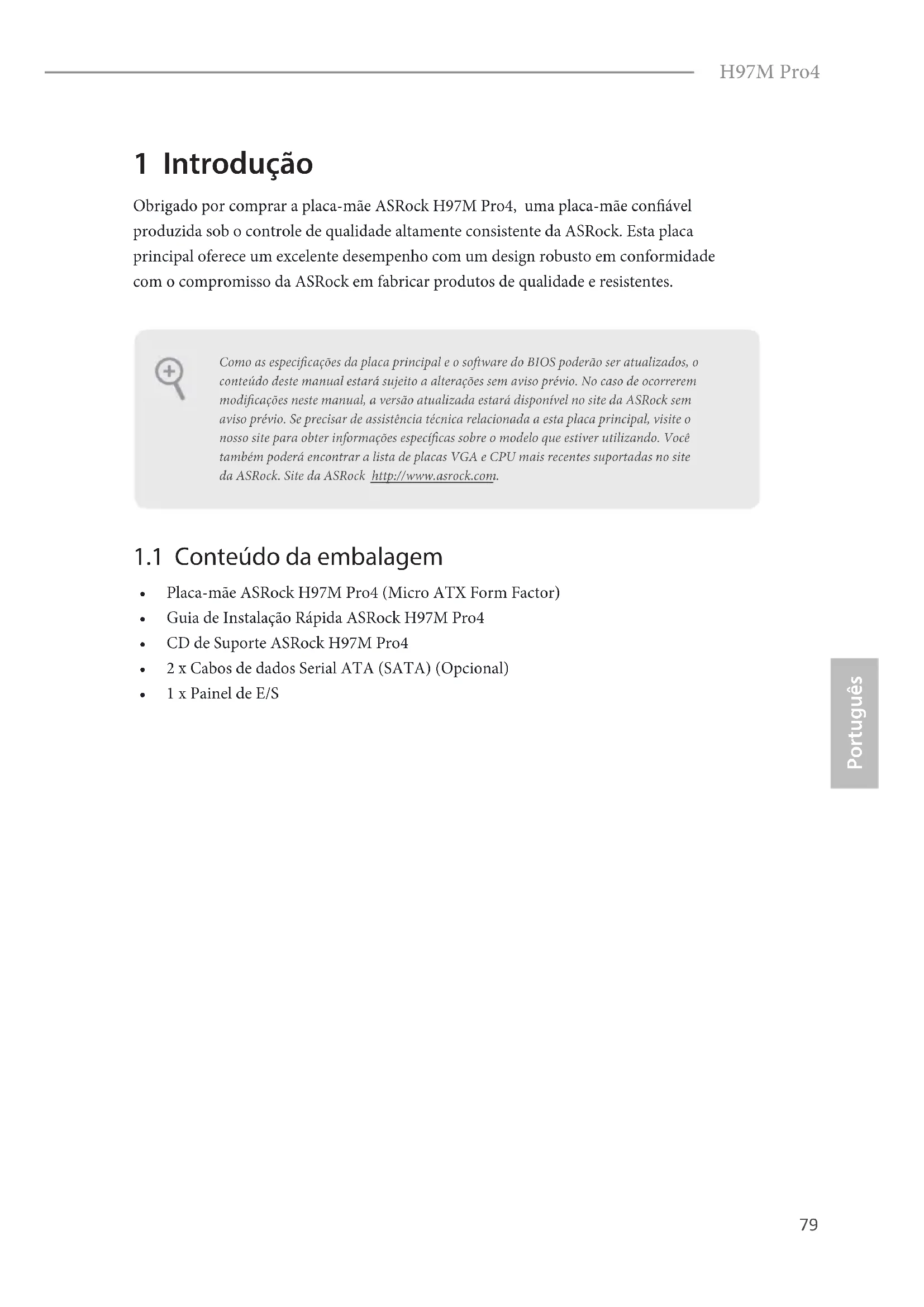

Signal GND79 Português H97M Pro4 1 Introdução Obrigado por comprar a placa-mãe ASRock H97M Pro4, uma placa-mãe conável produzida sob o controle de qualidade altamente consistente da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

1.1 Conteúdo da embalagem

• Placa-mãe ASRock H97M Pro4 (Micro ATX Form Factor)

• Guia de Instalação Rápida ASRock H97M Pro4

• 1 x Painel de E/S Como as especicações da placa principal e o soware do BIOS poderão ser atualizados, o conteúdo deste manual estará sujeito a alterações sem aviso prévio. No caso de ocorrerem modicações neste manual, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.80 Português

• Suporta Processadores de 5ª Geração, 4ª Geração Nova e 4ª Geração Intel® Core

• Design com 4 fases de alimentação

• Suporta memória DDR3 1600/1333/1066, não ECC, sem memória intermédia

• Os grácos incorporados Intel® HD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

• Memória compartilhada máxima de 1792MB

• Três opções de saída de grácos: D-Sub, DVI-D e HDMI

• Suporta conguração com três monitores

• Suporta HDMI com resolução máxima de 1920x1200 @ 60Hz

• Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz81 Português H97M Pro4

• Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz

• Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)

• Suporta HDCP com Portas DVI-D e HDMI

• Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas DVI-D e HDMI Áudio

• Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC892)

• Suporte áudio Blu-ray superior

• Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)

• Suporta Proteção contra Relâmpago/ESD (Proteção Total Con- tra Picos ASRock)

• 2 Portas USB 2.0 (Suporta Proteção ESD (Proteção Total Con- tra Picos ASRock))

• 4 Portas USB 3.0 (Suporta Proteção ESD (Proteção Total Con- tra Picos ASRock))

• 1 Suporte Porta Impressão

• 1 x Gabinete de Alimentação de Instrusão

• 1 x conector ventilador alimentação (3 pinos)

• 1 x conector alimentação ATX 24 pinos

• 2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) Funções da BIOS

• 128Mb AIM Legal UEFI BIOS com suporte multilingue GUI

• ACPI 1.1 compatível com eventos de despertar

• Taquímetro do ventilador CPU/Gabinete/Alimentação

• Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)

• Controle de multi velocidade da Ventoinha da CPU/Gabinete

• Detecção de ABERTURA da CAIXA

• Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore

• Pronto para ErP/EuP (fonte de alimentação pronta ErP/EuP é necessária)83 Português H97M Pro4

• Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking. Devido às limitações, o tamanho real da memória pode ser menor que 4GB para a reserva de uso do sistema nos sistemas operacionais Windows® 32-bits. Os sistemas op- eracionais Windows® 64-bits não possuem estas limitações. Pode utilizar o ASRock XFast RAM para utilizar a memória que o Windows® não utiliza.84 Português

1.3 Conguração dos jumpers

A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos. Apagar o Jumper CMOS (CLRCMOS1) (ver p.1, N.º 27) CLRCMOS1 permite que você apague os dados no CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predenidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, utilize a tampa do jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perl padrão do usuário serão apagados só se a bateria CMOS for removida. Apagar CMOS Padrão Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.85 Português H97M Pro4

1.4 Suportes e conectores onboard

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 16) Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos. GND R ESET#P WRBTN#P LED-P LED+ GND

GND PWRBTN (Botão de alimentação): Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reinicialização): Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal. PLED (LED de alimentação do sistema): Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5). HDLED (LED de atividade do disco rígido): Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quando o disco rígido estiver lendo ou registrando dados. O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certique-se de que os os e os pinos correspondem de forma correta. Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conec- tores irá causar danos permanentes à placa-mãe.86 Português Conectores série ATA3 (SATA_0: ver p.1, N.º 14) (SATA_1: ver p.1, N.º 13) (SATA_2: ver p.1, N.º 11) (SATA_3: ver p.1, N.º 12) (SATA_4: ver p.1, N.º 9) (SATA_5: ver p.1, N.º 10) Estes seis conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s. Suportes USB 2.0 (USB6_7 de 9 pinos) (ver p.1, N.º 20) (9-pin USB8_9) (ver p.1, N.º 19) Além das duas portas USB 2.0 no painel de E/S, existem dois suportes nesta placa-mãe. Cada suporte USB 2.0 pode suportar duas portas. Suporte USB 3.0 (19-pin USB10_11) (ver p.1, N.º 8) Além das quatro portas USB 3.0 no painel de E/ S, existe um suporte nesta placa principal. Cada suporte USB 3.0 pode suportar duas portas. Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.º 26) Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal. DUMMY GND GND

1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi

deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal

de acordo com os passos abaixo: A. Ligue Mic_IN (MIC) a MIC2_L. B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Conecte a ligação Terra (GND) à Terra (GND). D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC’97. E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e ajuste o “Volume de gravação”.

Português Conectores do ventilador da CPU (CPU_FAN1 de 4 pinos) (ver p.1, N.º 4) (CPU_FAN2 de 3 pinos) (ver p.1, N.º 3) Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3. Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 7) Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13. Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 1) Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5. underbolt AIC Conector (5-pinos TB1) (ver p.1, N.º 18) Por favor, conecte um cabo de sinal de 5 pinos (cabo GPIO) a este conector quando você instalar uma placa adicional underbolt

GND TTXD1DDCD#1 RRI#189 Português H97M Pro4 Suporte de intrusão do chassi (CI1 de 2 pinos) (ver p.1, N.º 22) Esta placa-mãe suporta a função de detecção de ABERTURA da CAIXA que detecta se a tampa do chassi foi removida. Esta função requer um chassi com design de detecção de intrusão. Suporte TPM (TPMS1 de 17 pinos) (ver p.1, N.º 21) Este conector suporta um sistema com Módulo de Plataforma Conável (TPM), que pode armazenar com segurança chaves, certicados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma. Suporte Porta Impressão (25-pin LPT1) (ver p.1, N.º 23) Esta é uma interface para o cabo da porta de impressão que permite uma conexão conveniente dos dispositivos da impressora.
