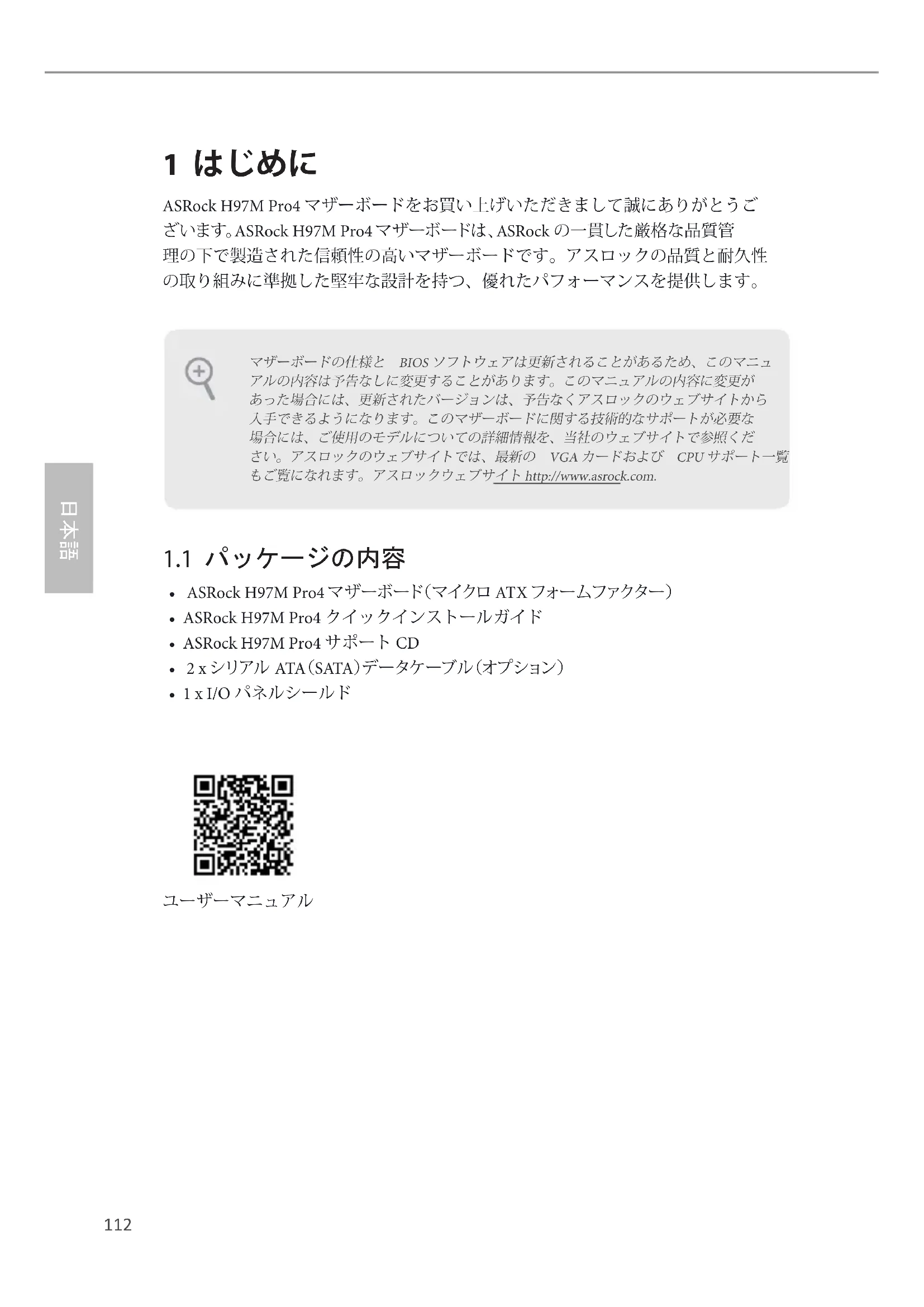

1 はじめに ASRock H97M Pro4 マザーボードをお買い上げいただきまして誠にありがとうご ざいます。ASRock H97M Pro4 マザーボードは、ASRock の一貫した厳格な品質管 理の下で製造された信頼性の高いマザーボードです。アスロックの品質と耐久性 の取り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを提供します。

  • ASRock H97M Pro4 マザーボード(マイクロ ATX フォームファクター)
  • ASRock H97M Pro4 クイックインストールガイド
  • ASRock H97M Pro4 サポート CD
  • 2 x シリアル ATA(SATA)データケーブル(オプション)
  • 1 x I/O パネルシールド マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくアスロックのウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。アスロックのウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。アスロックウェブサイト http://www.asrock.com. ユーザーマニュアル113
  • 第 5 世代、新第 4 世代および第 4 世代 Intel® Core

i7/i5/ i3/Pentium®/Celeron® プロセッサーに対応(ソケット 1150)

  • Intel® ターボブースト 2.0 テクノロジーをサポート
  • Intel® スモールビジネスアドバンテージ 2.0 をサポート
  • デュアルチャンネル DDR3 メモリテクノロジー
  • DDR3 1600/1333/1066 ECC なし、アンバッファードメモリ
  • システムメモリの最大容量: 32GB (注意を参照)
  • Intel® エクストリームメモリプロファイル(XMP)1.3/1.2 を
  • 1 x PCI Express 3.0 x16 スロット(PCIE1:x16 モード)
  • 1 x PCI Express 2.0 x16 スロット(PCIE2:x4 モード)
  • Intel®HD グラフィックス内蔵ビジュアルおよび VGA 出力 は、GPU に統合されたプロセッサーのみでサポートされ
  • Intel®HD グラフィックス内蔵ビジュアルをサポート: AVC、 MVC (S3D)、MPEG-2 フル HW エンコード 1 の Intel® Quick Sync Video、Intel® InTru

3D、Intel® クリアビデオ HD テクノロジー、Intel® インサイダー

、Intel® HD グラフ ィックス 4400/4600

  • 3 つのグラフィックス出力オプション : D-Sub、DVI-D、 HDMI114
  • HDMI に対応、最大解像度 1920x1200 @ 60Hz
  • DVI-D をサポート。最大解像度 1920x1200 @60Hz
  • D-Sub をサポート。最大解像度 1920x1200 @60Hz
  • HDMI ポートでオートリップシンク、ディープカラー(12bpc)、 xvYCC、および、HBR(高ビットレートオーディオ)に対応 (HDMI 対応モニターが必要です)
  • DVI-D ポートと HDMI ポートで HDCP に対応
  • DVI-D ポートと HDMI ポートで Full HD 1080p Blu-ray (BD) 再生に対応
  • 7.1 CH HD オーディオ、コンテンツプロテクション付き (Realtek ALC892 オーディオコーデック)
  • プレミアム・ブルーレイ・オーディオ・サポート
  • サージ保護に対応(ASRock 完全スパイク保護)
  • ELNA 製オーディオコンデンサ LAN
  • ギガビット LAN 10/100/1000 Mb/ 秒
  • Intel® リモートウェイクテクノロジーをサポート
  • 雷 / 静電気放電(ESD)保護に対応(ASRock 完全スパイク
  • エネルギー効率のよいイーサネット 802.3az をサポート
  • 1 x PS/2 マウス / キーボードポート
  • 2 x USB 2.0 ポート(静電気放電(ESD)保護に対応(ASRock
  • 4 x USB 3.0 ポート(静電気放電(ESD)保護に対応(ASRock
  • LED 付き 1 x RJ-45 LAN ポート(ACT/LINK LED と SPEED LED)
  • HD オーディオジャック : リアスピーカー / センター / バス / ラインイン / フロントスピーカー / マイク115
  • 6 x SATA3 6.0 Gb/ 秒 コネクタ、RAID(RAID 0、RAID 1、RAID 5、 RAID 10、Intel ラピッド・ストレージ・テクノロジー 13 および Intel スマート・レスポンステクノロジー)、NCQ、AHCI、および、 ホットプラグ機能に対応
  • 1 x シャーシイントルージョンヘッダー
  • 2 x CPU ファンコネクタ(1 x 4 ピン、1 x 3 ピン)
  • 2 x シャーシファンコネクタ(1 x 4 ピン、1 x 3 ピン)
  • 1 x 24 ピン ATX 電源コネクタ
  • 1 x underbolt AIC コネクタ
  • 2 x USB 2.0 ヘッダー(4 個の USB 2.0 ポートに対応)(静電気 放電(ESD)保護に対応(ASRock 完全スパイク保護))
  • 1 x USB 3.0 ヘッダー(2 個の USB 3.0 ポートに対応)(静電気 放電(ESD)保護に対応(ASRock 完全スパイク保護)) BIOS 機能
  • 128Mb AMI UEFI Legal BIOS、多言語 GUI サポート付き
  • ACPI 1.1 準拠ウェイクアップイベント
  • CPU、DRAM、PCH 1.05V、PCH 1.5V 電圧マルチ調整
  • CPU/ シャーシ / 電源ファンタコメーター
  • CPU/ シャーシクワイエットファン(CPU 温度に従ってシャー シファン速度を自動調整)
  • ErP/EuP Ready(ErP/EuP 対応)(ErP/EuP 対応電源供給装置
  • 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティ のオーバークロックツールの使用などを含む、オーバークロックには、一定のリスク を伴いますのでご注意ください。オーバークロックするとシステムが不安定になった り、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任 で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますの

Windows® 32 ビットオペレーティングシステムでの、システム使用に割り当てられた 実際のメモリサイズは制限のため、4GB 未満のことがあります。Windows® 64 ビット のオペレーティングシステムでは、そのような制限はありません。Windows® では使 えないメモリを使用するために、ASRock XFast RAM を使用することができます。117

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピ ンに被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被 さっていない場合には、ジャンパーは「オープン」です。この図は 3ピンのジャンパー を表し、ジャンパーキャップがピン 1 とピン 2 に被さっているとき、これらのピンは

CMOS クリアジャンパー (CLRCMOS1) (p.1、No. 27 参照) CLRCMOS1 は、CMOS のデータをクリアすることができます。クリアして、デフォ ルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切 り、電源から電源コードを抜いてください。15 秒待ってから、CLRCMOS1 のピン 2 とピン 3 をジャンパーキャップを使って 5 秒間ショートします。ただし、BIOS を アップデートした直後に、CMOS をクリアしないでください。BIOS をアップデー ト後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOSクリアアクションを行う前にシャットダウンしてください。パスワード、日付、 時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合に のみ、消去されることにご注意ください。 CMOS の

CMOS をクリアすると、ケースの開閉が検知されることがあります。以前のシャーシ イントルージョンステータス記録を消去するには、BIOS オプションから「Clear Status (ステータスの消去)」で調整してください。118

1.4 オンボードのヘッダーとコネクター

システムパネルヘッダー (9 ピンパネル 1) (p.1、No. 16 参照) 電源スイッチを接続し、 スイッチをリセットし、下 記のピン割り当てに従っ て、シャーシのシステムス テータス表示ランプをこ のヘッダーにセットしま す。ケーブルを接続すると きには、ピンの+と−に

GND PWRBTN(電源スイッチ): シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、 システムをオフにする方法を設定できます。 RESET(リセットスイッチ): シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリー ズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コン ピューターを再起動します。 PLED(システム電源 LED): シャーシ前面パネルの電源ステータスインジケーターに接続してください。システ

ム稼働中は、LED が点灯します。システムが S1/S3 スリープ状態の場合には、LED

は点滅を続けます。システムが S4 スリープ状態または電源オフ(S5)のときには、 LED はオフです。 HDLED(ハードドライブアクティビティLED): シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。ハー ドドライブのデータを読み取りまたは書き込み中に、LED はオンになります。 前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティ ビティ LED、スピーカーなどから構成されます。シャーシの前面パネルモジュールと このヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致 していることを確かめてください。 オンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーとコ ネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクター にジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあります。119

(SATA_0: p.1、No. 14 参照) (SATA_1: p.1、No. 13 参照) (SATA_2: p.1、No. 11 参照) (SATA_3: p.1、No. 12 参照) (SATA_4: p.1、No. 9 参照) (SATA_5: p.1、No. 10 参照) これら 6 つの SATA3 コネ クターは、最高 6.0 Gb/ 秒 のデータ転送速度で内部 ストレージデバイス用の SATA データケーブルを

USB 2.0 ヘッダー (9 ピン USB6_7) (p.1、No. 20 参照) (9 ピン USB8_9) (p.1、No. 19 参照)

マザーボードには 2 つの ヘッダーがあります。各 USB 2.0 ヘッダーは、2 つ のポートをサポートでき

USB 3.0 ヘッダー (19 ピン USB10_11) (p.1、No. 8 参照)

マザーボードには 1 つの ヘッダーがあります。各 USB 3.0 ヘッダーは、2 つ のポートをサポートでき

(9 ピン HD_AUDIO1) (p.1、No. 26 参照) このヘッダーは、フロント オーディオパネルにオー ディオデバイスを接続す

(4 ピン SPEAKER1) (p.1、No. 15 参照) シャーシスピーカーはこ のヘッダーに接続してく

(4 ピン CHA_FAN1) (p.1、No. 17 参照) (3 ピン CHA_FAN2) (p.1、No. 25 参照) (3 ピン PWR_FAN1) (p.1、No. 2 参照) ファンケーブルはファン コネクターに接続し、黒線 とアースピンを合わせて

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしている ことが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよび シャーシのマニュアルの指示に従ってください。

ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー ディオヘッダーに取り付けてください。 A. Mic_IN (MIC) を MIC2_L に接続します。 B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。

C. アース (GND) をアース (GND) に接続します。

D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディオ パネルではこれらを接続する必要はありません。 E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タ ブで、「録音音量」を調整してください。

+5V DUMMYDUMMYSPEAKER GND +12V FAN_SPEED

H97M Pro4 CPU ファンコネクター (4 ピン CPU_FAN1) (p.1、No. 4 参照) (3 ピン CPU_FAN2) (p.1、No. 3 参照) このマザーボードは 4 ピ ン CPUファン(静音ファン) コネクターを提供します。 3 ピンの CPU ファンを接 続する場合には、ピン 1-3

ATX 電源コネクター (24 ピン ATXPWR1) (p.1、No. 7 参照) このマザーボードは 24 ピ ン ATX 電源コネクター を提供します。20 ピンの ATX 電源を使用するに は、ピン 1 と 13 番に合わ せて接続してください。 ATX12V 電源コネクター (8 ピン ATX12V1) (p.1、No. 1 参照) このマザーボードは 8 ピ ン ATX12V 電源コネク ターを提供します。4 ピン の ATX 電源を使用する には、ピン 1 と 5 番に合 わせて接続してください。 underbolt AIC

(5 ピン TB1) (p.1、No. 18 参照) underbolt

(AIC)を取り付ける場合は、5 ピン信号ケーブル(GPIO ケーブ ル)をこのコネクタに接続してく

シリアルポートヘッダー (9 ピン COM1) (p.1、No. 24 参照) この COM1 ヘッダーはシ リアルポートモジュール

(2 ピン CI1) (p.1、No. 22 参照)

シャーシカバーが開けら れたことを検知する、ケー ス開閉検知機能をサポー トします。この機能には、 シャーシイントルージョ ン検知設計されたシャー

TPM ヘッダー (17 ピン TPMS1) (p.1、No. 21 参照) このコネクターはトラス テッドプラットフォーム モジュール(TPM)システ ムをサポートし、鍵、デジ タル証明書、パスワード、 データを安全に保管する ことができます。TPM シ ステムはまた、ネットワー クセキュリティを高め、デ ジタル証明書を保護し、 プラットフォームの完全

(25 ピン LPT1) (p.1、No. 23 参照) これは、プリンターデバ イスとの接続を簡単に行 うことのできる、プリント ポートケーブル用のイン
