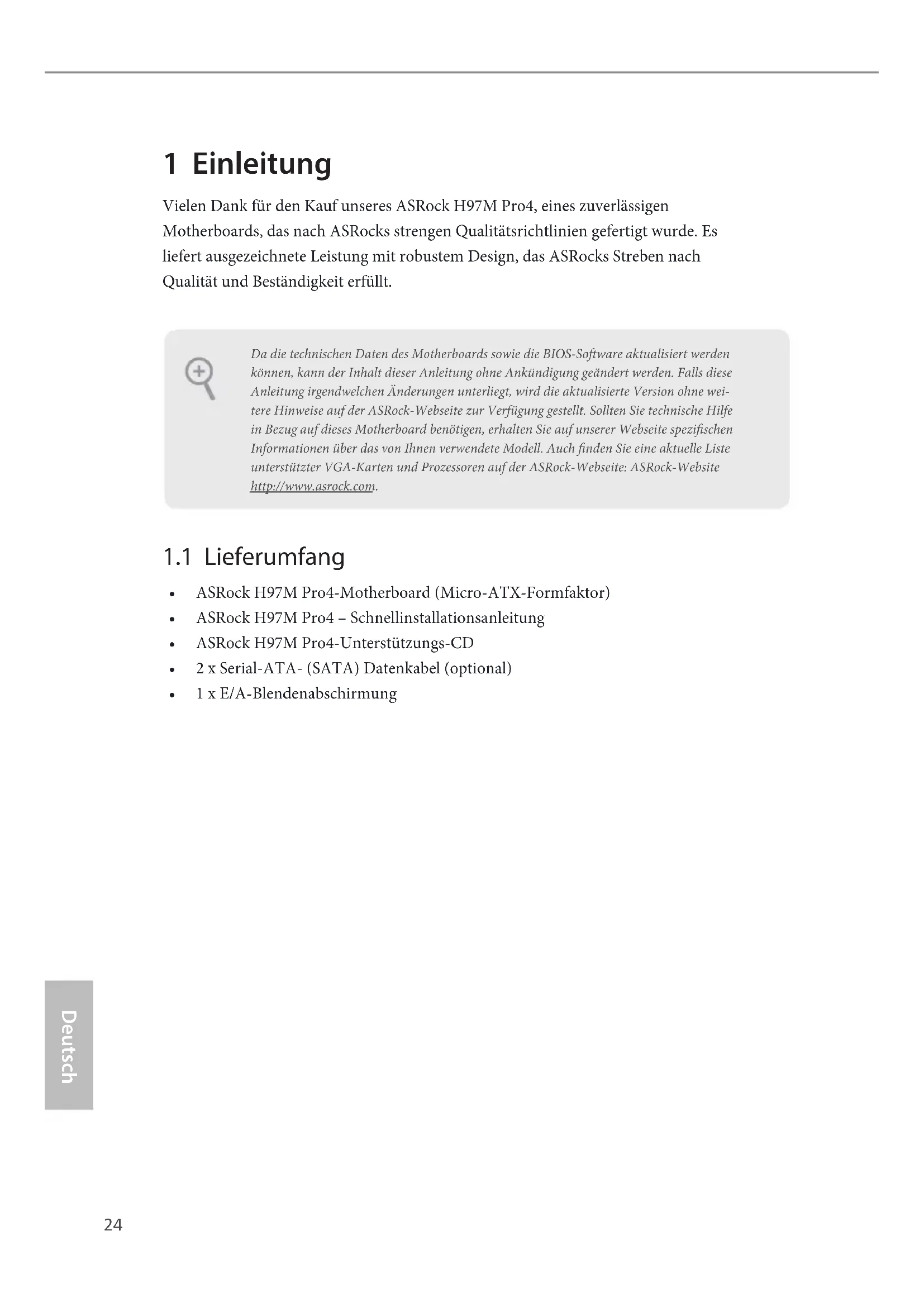

Signal GND24 Deutsch 1 Einleitung Vielen Dank für den Kauf unseres ASRock H97M Pro4, eines zuverlässigen Motherboards, das nach ASRocks strengen Qualitätsrichtlinien gefertigt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

• ASRock H97M Pro4 – Schnellinstallationsanleitung

• ASRock H97M Pro4-Unterstützungs-CD

• 2 x Serial-ATA- (SATA) Datenkabel (optional)

• 1 x E/A-Blendenabschirmung Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Anleitung ohne Ankündigung geändert werden. Falls diese Anleitung irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne wei-tere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.25 Deutsch H97M Pro4

1.2 Technische Daten

• Vollständig solides Kondensatordesign

• Leiterplatte mit hochdichtem Glasgewebe Prozessor

• Unterstützt Intel® Core

i7/i5/i3/Pentium®/Celeron®- Prozessoren (Sockel 1150) der 5., 4. und neuen 4. Generation

• 4-Leistungsphasendesign

• Unterstützt Intel® Turbo Boost 2.0-Technologie Chipsatz

• Unterstützt Intel® Small Business Advantage 2.0 Speicher

• Dualkanal-DDR3-Speichertechnologie

• 4 x DDR3-DIMM-Steckplätze

• Unterstützt DDR3 1600/1333/1066 non-ECC, ungepuerter Speicher

• Systemspeicher, max. Kapazität: 32 GB (siehe ACHTUNG)

• Unterstützt Intel® Extreme Memory Prole (XMP)1.3/1.2 Erweiter- ungssteck- platz

• 1 x PCI-Express 3.0-x16-Steckplatz (PCIE1:x16-Modus)

• 1 x PCI-Express 2.0-x16-Steckplatz (PCIE2:x4-Modus)

• Unterstützt AMD Quad CrossFireX

• Integrierte Intel® HD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

• Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG- 2 Full HW Encode1, Intel® InTru

• Max. geteilter Speicher: 1792 MB

• Drei Grakkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI26 Deutsch

• Unterstützt drei Monitore

• Unterstützt HDMI mit maximaler Auösung von 1920 x 1200 bei 60 Hz

• Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

• Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200 bei 60 Hz

• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI- Port (konformer HDMI-Monitor erforderlich)

• Unterstützt HDCP mit DVI-D- und HDMI-Ports

• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892- Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

• Unterstützt Überspannungsschutz (ASRock Full Spike Protection)

• Unterstützt Intel® Remote Wake Technology

• Unterstützt Wake-On-LAN

• Unterstützt Blitzschutz/Schutz gegen elektrostatische Entla- dung (ASRock Full Spike Protection)

• Unterstützt energieezientes Ethernet 802.3az

• Unterstützt PXE Rückblende, E/A

• 1 x PS/2-Maus-/Tastaturanschluss

• 1 x Optischer SPDIF-Ausgang

• 2 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

• 4 x USB 3.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))27 Deutsch H97M Pro4

• 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

• HD-Audioanschlüsse: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon Speicher

• 6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 13 und Intel Smart Response Technology), NCQ, AHCI und Hot- Plugging Anschluss

• 1 x Druckerport-Anschlussleiste

• 1 x COM-Anschluss-Stileiste

• 1 x Gehäuseeingri-Stileiste

• 1 x Netzteillüeranschluss (3-polig)

• 1 x 24-poliger ATX-Netzanschluss

• 1 x underbolt-Erweiterungskartenanschluss

• 2 x USB 2.0-Stileisten (unterstützen 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

• 1 x USB 3.0-Stileiste (unterstützt 2 USB 3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) BIOS- Funktion

• 128-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrspra- chiger grascher Benutzerschnittstellen

• ACPI 1.1-konforme Aufweckereignisse

• SMBIOS 2.3.1-Unterstützung

• CPU, DRAM, PCH 1,05 V, PCH 1,5 V / Mehrfachspannung- sanpassung28 Deutsch Hard- wareüber- wachung

• CPU-/Gehäusetemperaturerkennung

• CPU/Gehäuse/Netzteil-Lüertachometer

• Lautloser CPU-/Gehäuselüer (automatische Anpassung der Gehäuselüergeschwindigkeit durch CPU-Temperatur)

• CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

• Gehäuse-oen-Erkennung

• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore Betrieb- ssystem

• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstel- lungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Über- taktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden. Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.29 Deutsch H97M Pro4

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist. CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1, Nr. 27) CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS- Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. CMOS löschen Standard Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingri erkannt. Bitte pas- sen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingristatus an.30 Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 16) Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. GND R ESET#P WRBTN#P LED-P LED+ GND

GND PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Ab- schaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezu- stand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität- LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper- Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.31 Deutsch H97M Pro4 Serial-ATA-III-Anschlüsse (SATA_0: siehe S. 1, Nr. 14) (SATA_1: siehe S. 1, Nr. 13) (SATA_2: siehe S. 1, Nr. 11) (SATA_3: siehe S. 1, Nr. 12) (SATA_4: siehe S. 1, Nr. 9) (SATA_5: siehe S. 1, Nr. 10) Diese sechs SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsg eschwindigkeit bis 6,0 Gb/

USB 2.0-Stileisten (9-polig, USB6_7) (siehe S. 1, Nr. 20) (9-polig, USB8_9) (siehe S. 1, Nr. 19) Neben zwei USB 2.0-Ports an der E/A-Blende benden sich zwei Stileisten an diesem Motherboard. Jede USB 2.0-Stileiste kann zwei Ports unterstützen. USB 3.0-Stileiste (19-polig, USB10_11) (siehe S. 1, Nr. 8) Neben vier USB 3.0-Ports an der E/A-Blende bendet sich eine Stileiste an diesem Motherboard. Jede USB 3.0-Stileiste kann zwei Ports unterstützen. Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 26) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende. DUMMY GND GND

GND O UT2_R M IC2_R M IC2_L OUT_RET32 Deutsch Gehäuselautsprecher- stileiste (4-polig, SPEAKER1) (siehe S. 1, Nr. 15) Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stileiste. Gehäuse- und Netzteil- lüeranschlüsse (4-polig, CHA_FAN1) (siehe S. 1, Nr. 17) (3-polig, CHA_FAN2) (siehe S. 1, Nr. 25) (3-polig, PWR_FAN1) (siehe S. 1, Nr. 2) Bitte verbinden Sie die Lüerkabel mit den Lüeranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss

dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Deutsch H97M Pro4 CPU-Lüeranschlüsse (4-polig, CPU_FAN1) (siehe S. 1, Nr. 4) (3-polig, CPU_FAN2) (siehe S. 1, Nr. 3) Dieses Motherboard bietet einen 4-poligen CPU- Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 7) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1) Dieses Motherboard bietet einen 8-poligen ATX-12- V-Netzanschluss. Bitte schließen Sie es zur Nut- zung eines 4-poligen ATX- Netzteils entlang Kontakt 1 und Kontakt 5 an. underbolt- Erweiterungskarte Anschluss (5-polig, TB1) (siehe S. 1, Nr. 18) Bitte verbinden Sie ein serielles 5-poliges Kabel (GPIO-Kabel) mit diesem Anschluss, wenn Sie eine underbolt

-Erweiterungskarte installieren. Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 24) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports.

GND TTXD1DDCD#1 RRI#134 Deutsch Gehäuseeingri-Stileiste (2-polig, CI1) (siehe S. 1, Nr. 22) Dieses Motherboard unterstützt die Gehäuse- oen-Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingrier- kennungsdesign voraus. TPM-Stileiste (17-polig, TPMS1) (siehe S. 1, Nr. 21) Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität. Druckanschluss- Stileiste (25-polig, LPT1) (siehe S. 1, Nr. 23) Diese Schnittstelle ist für Druckerkabel vorgesehen und ermöglicht bequemes Anschließen von Druckern.
