KULLANIM KILAVUZU G276HLK ACER

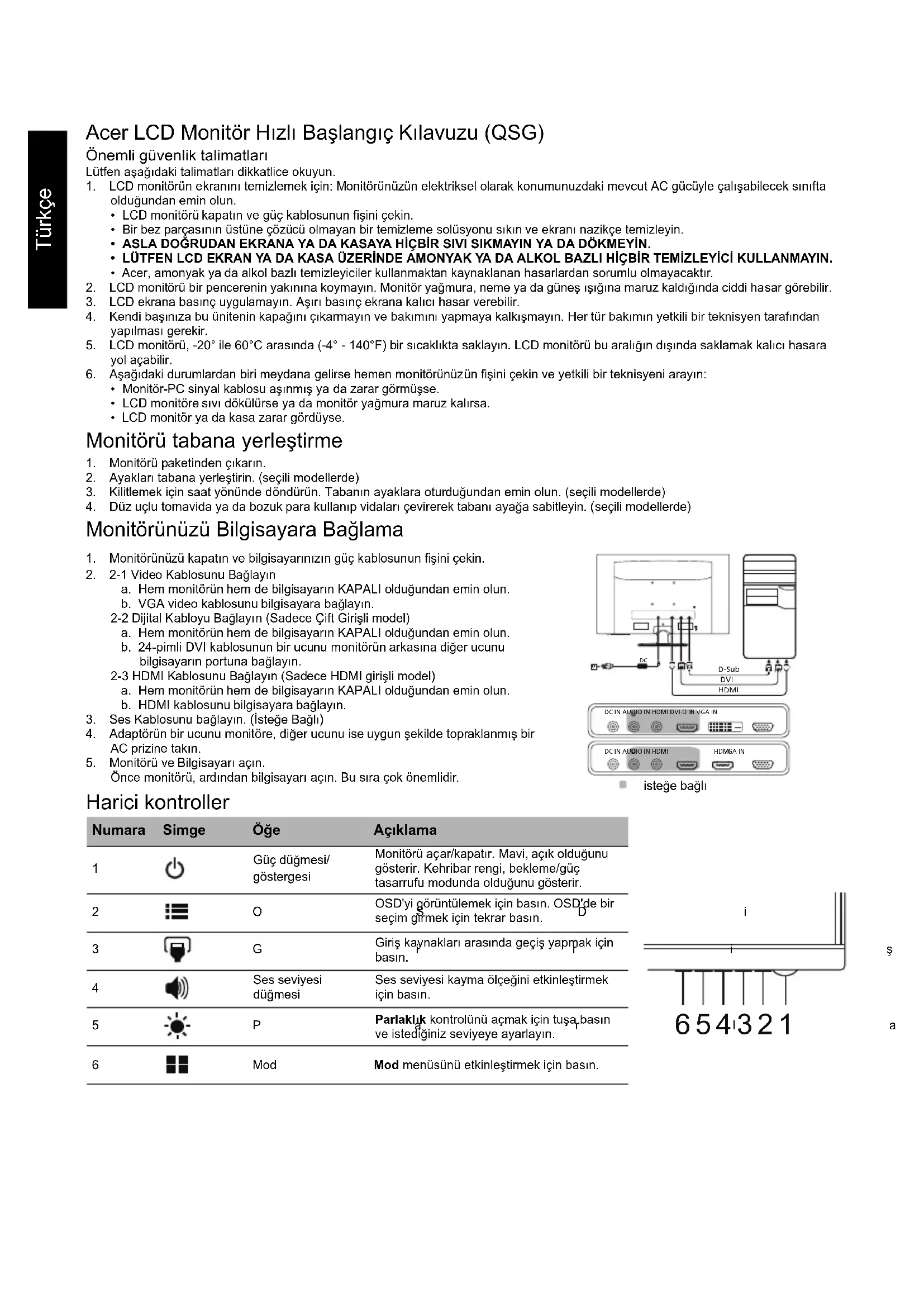

• LCD monitörü kapatın ve güç kablosunun fişini çekin.

• Bir bez parçasının üstüne çözücü olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin.

• Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır. 2. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.

3. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.

4. Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakımın yetkili bir teknisyen tarafından yapılması gerekir. 5. LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.

6. Aşağıdaki durumlardan biri meydana gelirse hemen monitörünüzün fişini çekin ve yetkili bir teknisyeni arayın:

• Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.

• LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
• LCD monitör ya da kasa zarar gördüyse. Monitörü tabana yerleştirme

1. Monitörü paketinden çıkarın.

2. Ayakları tabana yerleştirin. (seçili modellerde)

3. Kilitlemek için saat yönünde döndürün. Tabanın ayaklara oturduğundan emin olun. (seçili modellerde)

4. Düz uçlu tornavida ya da bozuk para kullanıp vidaları çevirerek tabanı ayağa sabitleyin. (seçili modellerde)

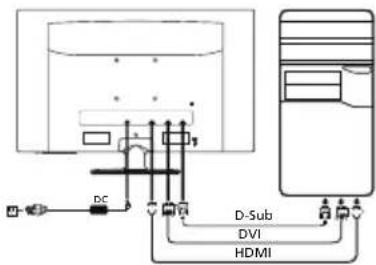

Monitörünüzü Bilgisayara Bağlama

1. Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fişini çekin.

2. 2-1 Video Kablosunu Bağlayın

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. VGA video kablosunu bilgisayara bağlayın. 2-2 Dijital Kabloyu Bağlayın (Sadece Çift Girişli model) a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. 24-pimli DVI kablosunun bir ucunu monitörün arkasına diğer ucunu bilgisayarın portuna bağlayın. 2-3 HDMI Kablosunu Bağlayın (Sadece HDMI girişli model) a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. HDMI kablosunu bilgisayara bağlayın.

3. Ses Kablosunu bağlayın. (İsteğe Bağlı)

4. Adaptörün bir ucunu monitöre, diğer ucunu ise uygun şekilde topraklanmış bir

5. Monitörü ve Bilgisayarı açın.

Önce monitörü, ardından bilgisayarı açın. Bu sıra çok önemlidir. Harici kontroller Numara Simge Öğe Açıklama

Güç düğmesi/göstergesi Monitörü açar/kapatır. Mavi, açık olduğunu gösterir. Kehribar rengi, bekleme/güç tasarrufu modunda olduğunu gösterir.2OSD işlevleriOSD'yi görüntülemek için basın. OSD'de bir seçim girmek için tekrar basın.3Giriş düğmesi Giriş kaynakları arasında geçiş yapmak için basın. Ses seviyesi düğmesi Ses seviyesi kayma ölçeğini etkinleştirmek için basın.5Parlaklık Parlaklık kontrolünü açmak için tuşa basın ve istediğiniz seviyeye ayarlayın. 6ModMod menüsünü etkinleştirmek için basın. D-Sub

HDMI DVI DC IN AUDIO IN HDMI DVI-D IN VGA INDC IN AUDIO IN HDMI VGA IN HDMI isteğe bağlı 654321Türkçe Düzenlemeler ve güvenlik bildirimleri FCC bildirimi Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar evde kurulumda meydana gelebilecek zararlı bir müdahaleye karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve hatta saçabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir müdahalede bulunabilir. Bununla birlikte, bu müdahalenin talimatlara uygun kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımına aygıtı kapatıp açarak tespit edilebilen zararlı bir müdahalede bulunursa kullanıcı aşağıdaki önlemlerin birini ya da birden fazlasını alarak bu müdahaleyi düzeltmeyi deneyebilir: Alıcı antenin yerini ya da yönünü değiştirin. Aygıt ile alıcıyı birbirinden biraz daha uzaklaştırın. Aygıtı, alıcının bağlı olduğundan faklı bir devrede bulunan çıkışa bağlayın. Yardım için satıcınıza ya da tecrübeli bir radyo/televizyon teknisyenine danışın. CE Uygunluk beyanı Bu belge ile Acer Inc. bu LCD monitörün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile Yönetmeliği 2009/125/AT yasalarının enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder. Uyarı: Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın. Uyarı: Blendajlı kablolar Diğer bilişim aygıtlarıyla yapılacak tüm bağlantılar EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır. Uyarı: Çevresel aygıtlar Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına müdahale meydana gelebilir. Dikkat Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir. Çalışma koşulları Bu aygıt FCC Hükümlerinin 15. maddesine uygundur. Çalışma şu iki şarta uygunluk gerektirir: (1) bu aygıt zararlı bir müdahaleye neden olmamalıdır ve (2) istem dışı çalıştırma da dahil olmak üzere bu aygıt alınan her müdahaleyi üstlenmek durumundadır. Uyarı: Kanadalı kullanıcılar Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanıcılarca Atılması Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeyle, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.Türkçe

Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz. *Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır. G276HL K G276HL L LCD Panel Sürücü Sistemi TFT Renkli LCD Boyut 27”W (69 cm) Piksel Aralığı 0,31125 mm (Y) x 0,31125 mm (D) Parlaklık 300 cd/m

(Tipik) Kontrast 100.000.000:1 Maks (ACM) Görülebilir Açı 178° (Y) 178° (D) (CR=10) 170° (Y) 160° (D) (CR=10) Tepki Süresi 4 ms (G - G) 1 ms (G - G) Panel Türü VA TN Video R, G, B Analog Arabirim Yatay Frekans 30 kHz - 85 kHz Dikey Frekans 56 - 76 Hz Ekran Renkleri 16,7 Milyon Dot Clock VGA/DVI: 148,5 MHz HDMI 1.4: 174,5 MHz Maksimum Çözünürlük VGA/DVI: 60 Hz'de 1920 x 1080 HDMI: 75 Hz'de 1920 x 1080 Tak ve Kullan VESA DDCCI/DDC2B Enerji Verimliliği Sınıfı B *Yıllık Enerji Tüketimi 50 (kWh) (HDMI girişli Modeli İçin) Güç Tüketimi (200 nit'te) Açık Mod 25,8 W (Tipik) Uyku Modu 0,49 W (Tipik) Kapalı Mod 0,36 W (Tipik) Giriş Bağlayıcısı D-Sub DVI-D 24 pim (Sadece Dual Girişli Model) HDMI 19 pim (Sadece HDMI Girişli Model) Giriş Video Sinyali Analog: 0,7 Vp-p (standart), 75 OHM, Pozitif Dijital sinyal (Sadece Dual Girişli Model) HDMI (Sadece HDMI Girişli Model) (İsteğe bağlı) Hoparlörler 2 W x 2 (Sadece Ses Girişli Model) (İsteğe bağlı) Maksimum Ekran Büyüklüğü Yatay: 597,6 mm Dikey: 336,15 mm Güç Kaynağı 19 V 2.1 A (2,1 A) Çevresel Durumlar Çalışma S ıcaklığı: 0° - 40°C Saklama Sıcaklığı: -20° - 60°C Çalışma Nem Aralığı: %20 - %80 Boyutlar 614 (G) x 424,8 (Y) x 178,9 (D) mm Ağırlık (Net) 4,6 kg (net) 4,6 kg (net) Mekanizma Teknik Özellikleri Eğim: -5° - +15° Ayrılabilir ayak noktası: Evet (Vidanın çıkarılmasıyla ayak ayrılabilir) Harici kontroller Anahtar/Düğmeler Güç Düğmesi

Giriş Ses Seviyesi Parlaklık Mod İşlevler Parlaklık Kontrast Mavi Işık Siyah Güçlendir

Süper Netlik Yatay Konum (sadece Analog girişli model) Dikey Konum (sadece Analog girişli model) Odak (sadece Analog girişli model) Saat (sadece Analog girişli model) Oto. Yapılandırma (sadece Analog girişli model) Gamma Renk Sıcaklığı Modlar sRGB Modu Gri Tonlama Modu 6 eks. Ton 6 eks. Doygun. Ses Seviyesi Sessiz Aşırı Hız FreeSync Hedef nokta Dil OSD Zaman Aşımı Şeffaflık Yenileme hızı Menü Kilidi Giriş Otomatik Kaynak Kısayol Atama Geniş Mod DDC/CI Açma/Kapama HDMI Siyah düzey Hızlı Başlt Modu Ekran Bilgisi Tüm Ayarları Sıfırla Çıkış Tüm teknik özelliklerde bildirim yapılmadan değişikliğe gidilebilir.Română Ghid de iniţiere rapidă pentru monitorul LCD Acer (QSG) Instrucţiuni de siguranţă importante Vă rugăm să citiţi cu atenţie instrucţiunile următoare. 1. Pentru a curăţa ecranul monitorului LCD: Verificaţi dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locaţia dvs.
