G276HLK - Monitor ACER - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG G276HLK ACER

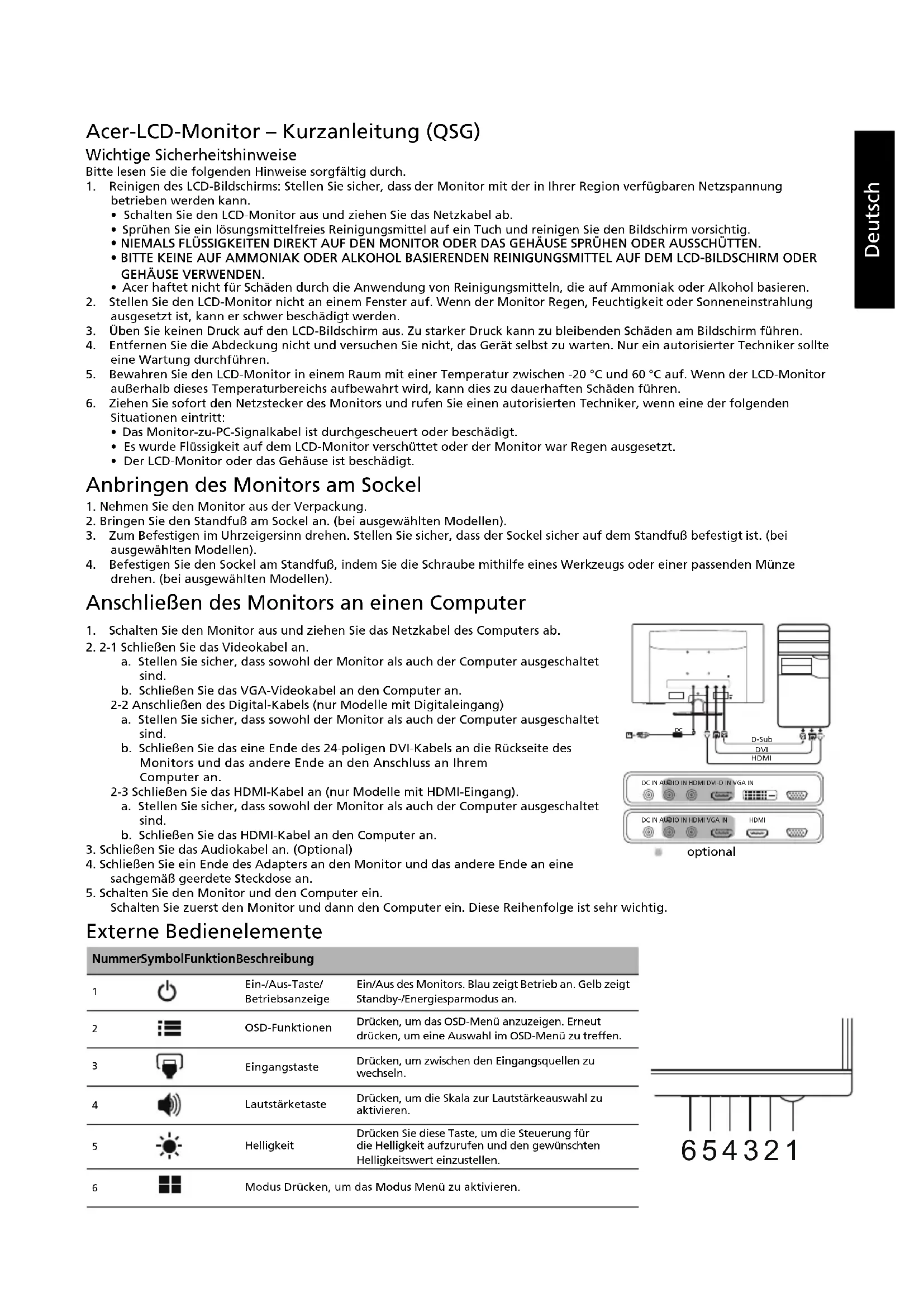

Acer-LCD-Monitor - Kurzanleitung (QSG)

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihr Region verfügbarbaren Netzspannung betrieben werden kann.

Schalten Sie den LCD-Monitor aus undziehen Sie das Netzkabel ab.
Sprufen Sie ein losungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
- NIEMALS FLUSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRUHEN ODER AUSSCHUTTEN.
- BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWenden.
- Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.

1. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.

2. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.

3. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker sollte eine Wartung durchführren.
4. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20 °C und 60 °C auf. Wenn der LCD-Monitor außerhalb desses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.

5. Ziehen Siesofar den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:

6. Das Monitor-zu-PC-Signalkabel ist durchgesch.euert oder beschädigt.

7. Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
8. Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitor aus der Verpackung.
2. Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen).
3. Zum Befestigen im Uhrzeitigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen).
4. Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münzer drehen. (bei ausgewählten Modellen).

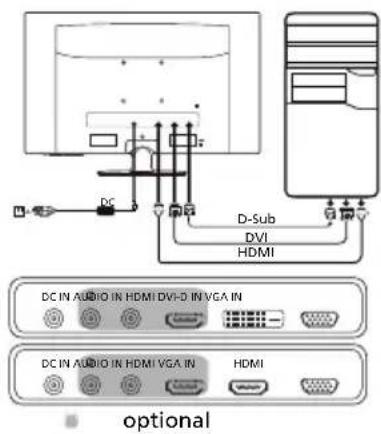

Anschlieben des Monitors an einen Computer

1. Schalten Sie den Monitor aus undziehen Sie das Netzkabel des Computers ab.
2. 2-1 SchlieBen Sie das Videokabel an.

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
b. Schlieben Sie das VGA-Videokabel an den Computer an.

2-2 Anschlieben des Digital-Kabels (nur Modelle mit Digitaleingang)

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
b. Schlieben Sie das eine Ende des 24-poligen DVI-Kabels an die Rückseite des Monitors und das andere Ende an den Anschluss an Ihr Computer an.

2-3 SchlieBen Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang).

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
b. SchlieBen Sie das HDMI-Kabel an den Computer an.

1. SchlieBen Sie das Audiokabel an. (Optional)
2. SchlieBen Sie ein Ende des Adapters an den Monitor und das andere Ende an eine sachgemäß geerdete Steckdose an.
3. Schalten Sie den Monitor und den Computer ein.

Schalten Sie zuerst den Monitor und dann den Computer ein. Diese Reihenfolge ist sehr wichtig.

Externe Bedienelemente

NummerSymbol Funktion Beschreibung
1	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeigt Betrieb an. Gelb zeigt Standby-/Energiesparmodus an.
2	OSD-Funktionen	Drücken, um das OSD-Menü anzuzeigen. Erneut drücken, um eine Auswahl im OSD-Menü zu treffen.
3	Eingangsstaste	Drücken, um zwischen den Eingangsquellen zu wechseln.
4	Lautstärketaste	Drücken, um die Skala zur Lautstärkeauswahl zu aktivieren.
5	Helligkeit	Drücken Sie diese Taste, um die Steuerung für die Helligkeit aufzurufen und den gewünschten Helligeitswert einzustellen.
6	Modus Drücken, um das Modus Menü zu aktivieren.

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerat wud getest und erfuitt die Grenzwerte fur ein digitales Gerat der Klasse B gemaB Teil 15 der FCC-Vorschriften.
These Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerat erzeugt, verwendet und gibt möglichwerse Funkfrequenzenergie ab und kann, wenn es nicht gemaB den Anweisungen installiert und verwendet wird, Storungen des Funkverkehrs verursachen.
Es gibt jedoch keine Garantie davon, dass bei einer bestimmten Installation keine Storungen auftreten. Wenn these Gerat Storungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Gerats feststellen lasst, kann der Benutzer versuchen, die Storungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

Neuausrichtung oder Versetzen der Empfangsantenne
- Vergroßern des Abstands zwischen dem Gerät und dem Receiver
Anschlieben des Gerats an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist
- Zu Rateziehen des Handlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklarung

Acer Inc. erklart hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schaden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computing-Geräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen,)duren an.
deses Gerat angeschlossen werden.Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen
des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich durch den Hersteller genehmigt wurden, konnen dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für diesen Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2)这点es Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwänschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass这点 Product nicht über den normalen Hausmull entsorgt werden har. Es liegt in Ihr Verantwortung, ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugegeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schon. Weitere Informationen dazu, wo sich Rücknahmestellen für ihre Altgeräte befinden, erhalten Sie bei ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

TECHNISCHE DATEN

		G276HL K G276HL L
LCD-Bildschirm	System TFT-LCD-Farbbildschirm
	Größe 27"W (69 cm)
	Pixelabstand 0,31125 mm (H) x 0,31125 mm (V)
	Helligkeit	300 cd/m2(typisch)
	Kontrast 10000000:1 Max. (ACM)
	Einsehbarer Winkel 178° (H) 178° (V) (CR = 10) 170° (H) 160° (V) (CR = 10)
	Reaktionszeit 4 ms (G zu G) 1 ms (G zu G)
	Bildschirmtyp VA TN
	Video R, G, B analoge Schnittstelle
	H-Frequenz 30 - 85 kHz
	V-Frequenz 56 - 76 Hz
Displayfarben 16,7 Millionen
Pixelfrequenz		VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz
Maximale Auflösung		VGA/DVI: 1920 x 1080 bei 60 HzHDMI: 1920 x 1080 bei 75 Hz
Plug & Play		VESA DDCCI/DDC2B
Energieeffizienzklasse		B
*Jährlicher Energieverbrauch		50 (kWh) (für Modèle mit HDMI-Eingang)
Stromverbrauch (bei 200 cd/m2)	Eingeschaltet	25,8 W (typisch)
	Ruhemodus	0,49 W (typisch)
	Ausgeschaltet	0,36 W (typisch)
Eingangsbuchse		D-SubDVI-D 24-polig (nur Modèle mit Dualeingang)HDMI 19-polig (nur Modèle mit HDMI-Eingang)
Eingangsvideosignal		Analog: 0,7 Vp-p (Standard), 75 OHM, Positi Digitales Signal (nur Modèle mit Dualeingang)HDMI (nur Modelle mit HDMI-Eingang) (optional)
Lautspricher		2 W x 2 (nur Modèle mit Audioeingang) (optional)
Maximale Bildschirmgroße		Horizontal: 597,6 mmVertical: 336,15 mm
Stromquelle		19 V —— 2.1 A (2,1 A)
Umgebungsbedingungen		Betriebstermateratur: 0° bis 40 °CLagertemateratur: -20° bis 60 °CLuftfeuchtigkeit bei Betrieb: 20% bis 80%
Abmessungen		614 x 424,8 x 178,9 mm (B x H x T)
Gewicht (netto)		4,6 kg (netto)	4,6 kg (netto)
Datum zur Mechanik		Neigung: -5° bis +15°Abnehmbarer Standfuß: Ja (abnehmbar Standfuß mit Feststelltschraube)
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-TasteMENÜ/EINGABEEingang	LautstärkeHelligkeitModus
	Funktionen	HelligkeitKrontratBlaes LichtSchwarzerst.ACM Ein/AusSuperscharfH.Position (nur Modèle mit analogem Eingang)V.Position (nur Modèle mit analogem Eingang)Fokus (nur Modèle mit analogem Eingang)Takt (nur Modèle mit analogem Eingang)Autom. Abgl. (nur Modèle mit analogem Eingang)GammaFarbtemp.Modi sRGB ModusGrauskala-Modus6-Achs.-Farbston6-Achs.-Sätting,Lautstärke	StummOverdriveFreeSyncZielpunktSpracheOSD-DauerTransparenzAkt.-Freq.-Nr.OSD-SperreEingangAuto-QuelleSchnelltastenzuweisungBildformateDDCI Ein/AusHDMI-Schwarz.P Schnellstartmod.DisplayinformationenAlle Einst. rücksetzenBeenden
Alle technischen Daten können sich ohne Vorankündigungändern.

Handbucher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der officiellen Acer-Support-Website.

*Der jährliche Energieverbrauch berechnet sich anhand des typischen Stromverbrauchs von 4 Stunden pro Tag, 365 Tage im Jahr.

Guía de inizio rápico del monitor LCD de Acer (QSG)

Laes folgende instruktioner grundigt.

15 15 15 15 15 15 15 15 15 15 15 15 15 15

y

Aaa

Jus jg jglal alalall slyj

J 1

Konformitätserklarung

Wir,

Acer Incorporated

(,x^ = 0 bis 9,a bis z,A bis Z oder Leerzeichen)

Wir, Acer Incorporated, erklaren hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN55024:2010

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

EN61000-3-2:2014 Class D

LVD-Richtlinie:2014/35/EU

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

RoHS-Richtlinie: 2011/65/EU

EN50581:2012

品 Okodesign-Richtlinie (ErP): 2009/125/EG

Verordnung (EG) Nr. 1275/2008; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2019.

EN61000-3-2:2014 Klasse D
