G276HLK - Näyttö ACER - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE G276HLK ACER

(typisk) Kontrast 100000000:1 Maks. (ACM) Betragtningsvinkel 178° (H) 178° (V) (CR=10) 170° (H) 160° (V) (CR=10) Svartid 4 ms (G til G) 1 ms (G til G) Paneltype VA TN Video R, G, B analogt interface H-frekvens 30 kHz - 85 kHz V-frekvens 56 - 76 Hz Skærmfarver 16,7 millioner Pixelfrekvens VGA/DVI: 148,5 MHz HDMI 1.4: 174,5 MHz Maksimal opløsning VGA/DVI: 1920 x 1080 ved 60 Hz HDMI: 1920 x 1080 ved 75 Hz Plug & Play VESA DDCCI/DDC2B Energiklasse B *Årligt energiforbrug 50 (kWh) (til model med HDMI-indgang) Strømforbrug (ved 200 enheder) Tændt tilstand 25,8 W (typisk) Slumretilstand 0,49 W (typisk) Slukket tilstand 0,36 W (typisk) Indgangsstik D-Sub DVI-D 24 ben (kun model med dual-indgang) HDMI 19 ben (kun model med HDMI-indgang) Videoindgangssignal Analog: 0,7 Vp-p (standard), 75 OHM, positiv Digitalt signal (kun model med dual-indgang) HDMI (kun model med HDMI-indgang) (ekstraudstyr) Højttalere 2 W x 2 (kun model med lydindgang) (ekstraudstyr) Maksimal skærmstørrelse Vandret: 597,6 mm Lodret: 336,15 mm Strømkilde 19 V 2.1 A (2,1 A) Miljøhensyn Driftstemperatur: 0° til 40° C Opbevaringsgtemp.: -20° til 60° C Luftfugtighed ved drift: 20% til 80% Mål 614 (B) x 424,8 (H) x 178,9 (D) mm Vægt (N. W.) 4,6 kg (netto) 4,6 kg (netto) Funktionsspecifikationer Hældning: -5° til +15° Aftagelig fod: Ja (aftagelig fod med skrueudløsning) Udvendige knapper Knapper Tænd/sluk-knap MENU/ENTER Indgang Lydstyrke Lysstyrke Tilstand Funktioner Lysstyrke Kontrast Blåt lys Mørkeforstærkning ACM Til/Fra Super skarphed H.-position (kun model med analog indgang) V.-position (kun model med analog indgang) Fokus (kun model med analog indgang) Ur (kun model med analog indgang) Automatisk konfiguration (kun model med analog indgang) Gamma Farvetemperatur Tilstande sRGB-tilstand Gråskala-tilstand 6-akset nuance 6-akset mætning Lydstyrke Lydløs Overgear FreeSync Sigtekikkert Sprog OSD-timeout Gennemsigtighed Opdateringshastighed OSD-lås Indgang Automatisk kilde Tildeling af genvejstast Bred tilstand DDC/CI Til/Fra HDMI sort niveau Hurtig opstart Oplysninger om skærm Nulstil alle indstillinger Afslut Alle specifikationer kan ændres uden varsel.Suomi Acer-LCD-näytön pika-asennusopas (QSG) Tärkeitä turvaohjeita Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.

• Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta.• Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
• ÄLÄ KOSKAAN RUISKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.

• Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä. 2. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.

3. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.

4. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.

5. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C (-4 - 140 °F). LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.

6. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:

• Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut.
• LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.

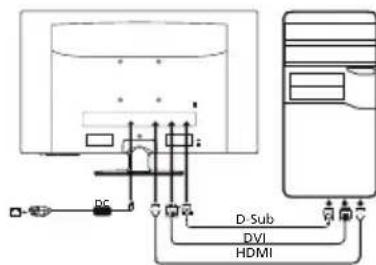

• LCD-näyttö tai sen kotelo on vahingoittunut. Näytön kiinnittäminen jalustaan 1. Poista näyttö pakkauksestaan.2. Kiinnitä jalusta tukeen (tietyissä malleissa).3. Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa). 4. Kiinnitä tukiosa jalustaan kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa). Näytön liittäminen tietokoneeseen 1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.2. 2-1 Liitä videokaapeli.a. Varmista, että näyttö ja tietokone on sammutettu.b. Liitä VGA-videokaapeli tietokoneeseen. 2-2 Liitä digitaalikaapeli (vain kaksoistulomalli)a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä 24-nastaisen DVI-kaapelin toinen pää näytön takaosaan ja toinen pää tietokoneen porttiin.2-3 Liitä HDMI-kaapeli (vain HDMI-tulomalli).a. Varmista, että näyttö ja tietokone on sammutettu.b. Liitä HDMI-kaapeli tietokoneeseen.3. Liitä äänikaapeli (valinnainen).

4. Liitä sovittimen toinen pää näyttöön ja toinen pää oikein maadoitettuun

pistorasiaan.5. Kytke näyttöön ja tietokoneeseen virta.Kytke ensin virta näyttöön ja sitten tietokoneeseen. On tärkeää, että järjestys on tämä. Ulkoiset ohjauslaitteet Nro Kuvake Kohta Kuvaus

Virtapainike/merkkivaloKytkee näytön virran päälle ja pois päältä. Sininen merkkivalo tarkoittaa, että virta on kytkettynä. Oranssi merkkivalo tarkoittaa valmiustilaa/virransäästötilaa.2 OSD-toiminnotPainamalla tätä saat OSD:n näkyviin. Painamalla uudelleen voit tehdä valinnan OSD:ssä.3 Tulo-painikePainamalla painiketta voit vaihtaa tulolähdettä.4 Äänenvoim.-painikePainamalla painiketta voit ottaa äänenvoimakkuuden liukusäätimen käyttöön.5 KirkkausAvaa Kirkkaus-valikko painamalla painiketta ja määritä haluamasi kirkkaus. 6 Tila Paina aktivoidaksesi Tila-valikon.D-Sub

HDMI DVI DC IN AUDIO IN HDMI DVI-D IN VGA INDC IN AUDIO IN HDMI VGA IN HDMI valinnainen 654321Suomi Määräykset ja turvallisuusilmoitukset FCC-ilmoitus Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle. Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista: muuttamalla vastaanottoantennin asentoa tai paikkaa siirtämällä vastaanotin ja laite kauemmaksi toisistaan liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta. CE-vaatimustenmukaisuusvakuutus Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien oleellisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista. Huomautus: Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi. Huomautus: Suojatut kaapelit Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti. Huomautus: Oheislaitteet Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, päätteet, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle. Varoitus Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta. Käyttöehdot Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä. Huomautus: Kanadassa asuvat käyttäjät Tämä luokan B digitaalinen laite on Kanadan ICES-003-standardin mukainen. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistaa, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.Suomi TEKNISET TIEDOT Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla. *Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa. G276HL K G276HL L LCD-paneeli Ohjausjärjestelmä TFT Color LCD Koko 27”W (69 cm) Pikseliväli 0,31125 mm (V) x 0,31125 mm (P) Kirkkaus 300 cd/m

(tyypillinen) Kontrasti 100 000 000:1 enint. (ACM) Katselukulma 178° (V) 178° (P) (CR=10) 170° (V) 160° (P) (CR=10) Vasteaika 4 ms (G/G) 1 ms (G/G) Paneelityyppi VA TN Video R, G, B analoginen liitäntä H-taajuus 30 kHz–85 kHz V-taajuus 56–76 Hz Näyttövärit 16,7 miljoonaa Pistekellotaajuus VGA/DVI: 148,5 MHz HDMI 1.4: 174,5 MHz Enimmäistarkkuus VGA/DVI: 1920 x 1080 @ 60 Hz HDMI: 1920 x 1080 @ 75 Hz Plug & Play VESA DDCCI/DDC2B Energiatehokkuusluokka B *Vuosittainen energiankulutus 50 (kWh) (HDMI-tulomallissa) Virrankulutus (200 nitiä) Päällä 25,8 W (tyypillinen) Lepotila 0,49 W (tyypillinen) Pois 0,36 W (tyypillinen) Tuloliitäntä D-Sub DVI-D 24-nastainen (vain kaksoistulomalli) HDMI 19-nastainen (vain HDMI-tulomalli) Videotulosignaali Analoginen: 0,7 Vp-p (standardi), 75 OHM, positiivinen Digitaalinen signaali (vain kaksoistulomalli) HDMI (vain HDMI-tulomalli) (valinnainen) Kaiuttimet 2 W x 2 (vain äänitulomalli) (valinnainen) Näyttöruudun enimmäiskoko Vaakasuora: 597,6 mm Pystysuora: 336,15 mm Virtalähde 19V 2.1 A (2,1 A) Ympäristötekijät Käyttölämpötila: 0–40 °C Varastointilämpötila: -20–+60 °C Ilmankosteus: 20 - 80% Mitat 614 (L) x 424,8 (K) x 178,9 (S) mm Paino (netto) 4,6 kg (netto) 4,6 kg (netto) Mekanismin tiedot Kallistus: -5° - +15° Irrotettava jalusta: Kyllä (irrotettava jalusta, jossa on vapautusruuvi) Ulkoiset ohjauslaitteet Kytkimet/painikkeet Virtapainike

Tulo Äänenvoim. Kirkkaus Tila Toiminnot Kirkkaus Kontrasti Sininen valo Mustan vahvistus ACM Päällä/Pois päältä Superterävyys Vaakasijainti (vain analoginen tulomalli) Pystysijainti (vain analoginen tulomalli) Tarkennus (vain analoginen tulomalli) Taajuus (vain analoginen tulomalli) Autom. asetukset (vain analoginen tulomalli) Gamma Värin lämpöisyys Tilat sRGB-tila Harmaasävytila 6-aksel. sävy 6-aksel. satur. Äänenvoim. Mykistä Ylivaihde FreeSync Tähtäyspiste Kieli Aikakatkaisu Läpikuultavuus Virkist.taaj.num Lukitse OSD Tulo Autom. lähde Pikanäppäinmääritys Laajakuva DDC/CI päällä / pois päältä HDMI-mustan taso Pika-aloitustila Näyttötiedot Nollaa kaikki asetuks. Lopeta Kaikkia teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta.Norsk Hurtigstartveiledning (QSG) for LCD-skjerm fra Acer Viktige sikkerhetsinstruksjoner Les følgende instruksjoner nøye.
