MANUALE UTENTE G276HLK ACER

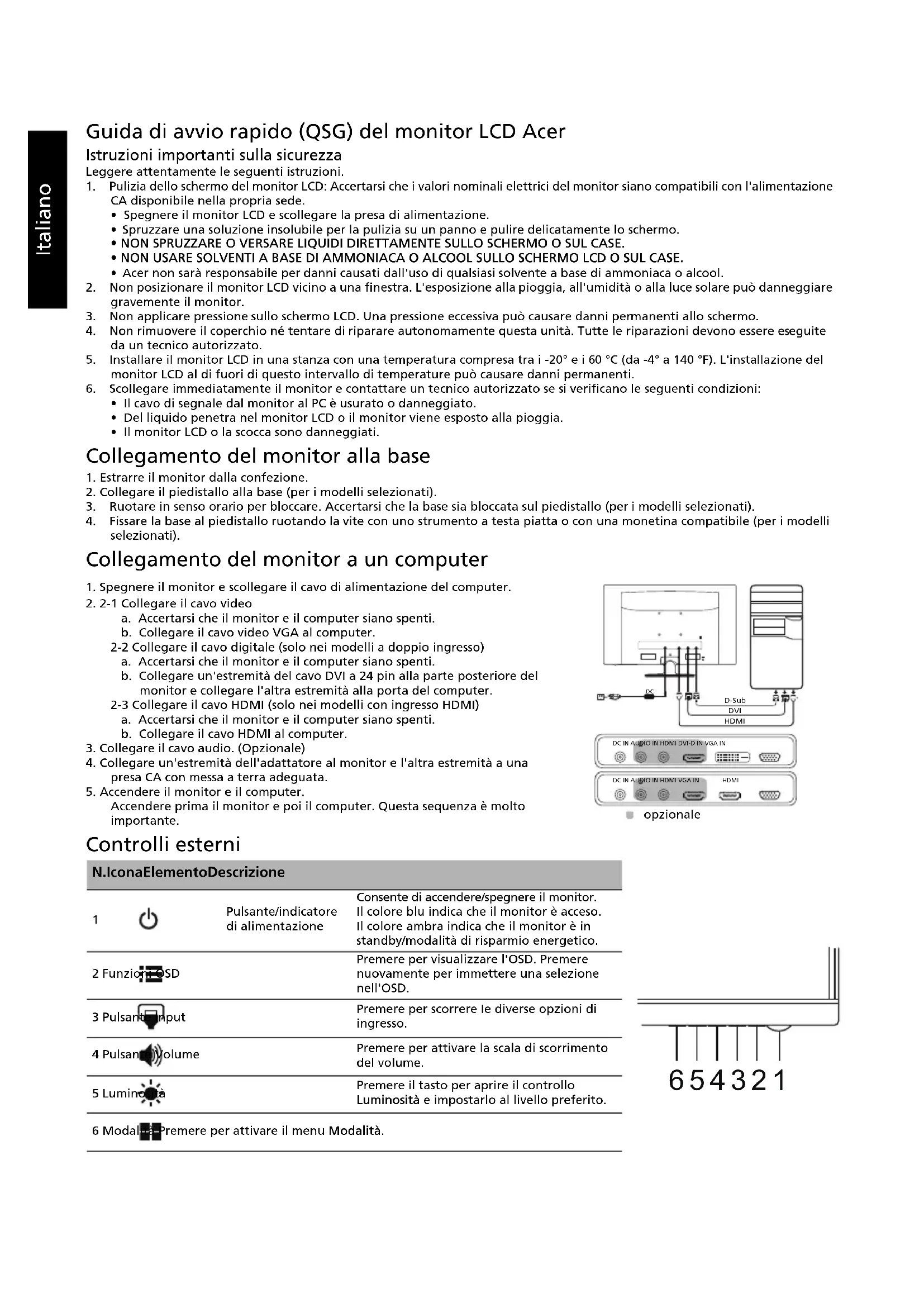

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.

2. Spagnere il monitor LCD e scollegare la presa di alimentazione.
   Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.

3. NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.
4. NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.

5. Acer non sare responsabile per danni causati dall'uso di qualsiaso solvente a base di ammoniaca o alcohol.

6. Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravamente il monitor.

7. Non applicare pressione sullo schermo LCD. Una pressione eccessiva puo causare danni permanenti allo schermo.

8. Non rimuovere il coperchio né tentare di riparare autonomamente但这a unità. Tutte le riparazioni devono essere eseguite da un technician autorizzato.
9. Installare il monitor LCD in una stanza con una temperatura compresa tra i -20^ e i 60^ (da -4^ a 140^ ). L'installazione del monitor LCD al di fuori di quello intervallo di temperature cui sono permanenti.

10. Scollegare immediamente il monitor e contattare un technician autorizzato se si verificano le seguenti condizioni:

11. Il cavo di segnale dal monitor al PC è usurato o danneggiato.
    Del liquido penetranel monitorLCD o il monitor viene esposto alla pioggia.

12. Il monitor LCD o la scocca sono danneggiati.

Collegamento del monitor alla base

1. Estrarre il monitor alla confezione.
2. Collegare il piedistallo alla base (per i modelli selezionati).
3. Ruotare in senso orario per bloccare. Accertarsi che la base sia bloccata sul piedistallo (per i modelli selezionati).
4. Fissare la base al piedistallo ruotando la vite con uno strumento a testa piatta o con una monetina compatibile (per i modelli selezionati).

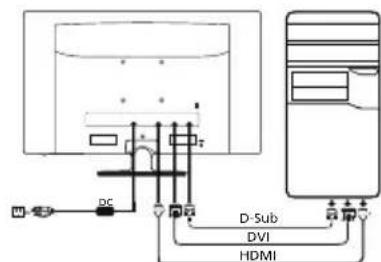

Collegamento del monitor a un computer

1. Spagnere il monitor e scollegare il cavo di alimentazione del computer.
2. 2-1 Collegare il cavo video

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo video VGA al computer.

2-2 Collegare il cavo digitale (solo nei modelli a doppio ingresso)

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare un'estremita del cavo DVI a 24 pin alla parte posteriore del monitor e collegare l'altra estremita alla porta del computer.

2-3 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI)

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo HDMI al computer.

1. Collegare il cavo audio. (Opzionale)
2. Collegare un'estremita dell'adattatore al monitor e l'altra estremita una presa CA con messa a terra adequata.
   5.Accendere il monitor e il computer.

Accendere prima il monitor e poi il computer. Questa sequenza è molto importante.

opzionale

Controlli esterni

N.IconaElementoDescrizione
1	Pulsante/indicatore di alimentazione	Consente di accendere/speggneri il monitor. Il colore blu indica che il monitor è accesso. Il colore ambra indica che il monitor è in standby modalità di risparmio energetico.
2 Funzioni OSD		Premere per visualizzare l'OSD. Premere nuovamente per immettere una selezione nell'OSD.
3 Pulsanti input		Premere per scorrere le diverse opzioni di ingressso.
4 Pulsanti Volume		Premere per attivare la Scala di scorrimento del volume.
5 Luminità		Premere il tasting per aprire il controllo Luminosità e impostarlo al livello preferito.
6 Modalità Premere per attivare il menu Modalità.

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizes e può essere metttere frequenze radio, e se non è installato e utilizzato secondo le istruzioni, cui可能导致are un'interferenza dannosa alle communicationsi radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricezione di radio e teilevisori, che può essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

Riorientare oripositionare l'antenna di ricezione.
- Aumentare la distance tra il dispositorio e il ricevitore.
- Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitatore.
Per assistenza, contattare il rivenditore o un techniciano professionista nell'ambito di radio e teilevisori.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: Cavi schermati

Tutte i collegamenti ad altri dispositivi di elaborazione devono essere effettuali utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso: Dispositivi periferici

E possible collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate può causare interferenze alla risizione di radio e TV.

Avverenza

Eventuali modifiche o cambiamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa alla Federal Communications Commission, a utilizzato quello prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetti alle seguenti due condizioni: (1) il dispositivo non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, compreseQL che possono causare un funzionamento indesiderato.

Avviso: Utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

Questo significato sul prodotto o sulla confazione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. è quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il ricicchio delle apparecchiature elettriche ed elettroniche. La raccolta differenziate e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.

SPECIFICHE

		G276HL K G276HL L
Pannello LCD	Sistema di trasmissione LCD	a colori TFT
	Dimensioni 27"W (69 cm)
	Passo del pixel 0,31125 mm	O)x 0,31125 mm (V)
	Luminosità	300 cd/m2(Tipica)
	Contrasto 10000000:1 Max	(ACM)
	Angolo di visualizzazione 128°(O) 178°(V) (CR=10) 170°(O) 160°(V) (CR=10)
	Tempo di risposta 4 ms (da a G) 1 ms (da G a G)
	Tipio di pannello VA TN
	Video Interfaccia analogica	R, G, B
	Frequenza O 30 kHz - 85 kHz
	Frequenza V 56 - 76 Hz
Colori del display		16,7 millioni
Dot Clock		VGA/DVI: 148,5 MHzHDMI 1.4: 174,5 MHz
Risoluzione massima		VGA/DVI: 1920 x 1080 a 60 HzHDMI: 1920 x 1080 a 75 Hz
Plug & Play		VESA DDCCI/DDC2B
Classe di efficienza energetica		B
* Consumo energetico annuale		50 (kWh) (per i modelli con ingresso HDMI)
Consumo energetico(a 200 nits)	Modalità on	25,8 W (Tipico)
	Modalità sospensione	0,49 W (Tipico)
	Modalità off 0,36 W (Tipico)
Connettor di ingresso		D-SubDVI-D a 24 pin (solo nei modelli a doppio ingresso)HDMI a 19 pin (solo nei modelli con ingresso HDMI)
Segnale video in ingresso		Analogico: 0,7 Vp-p (standard), 75 OHM, PositivoSegnale digitale (solo nei modelli a doppio ingresso)HDMI (solo nei modelli con ingresso HDMI) (Opzionale)
Altoparlanti		2 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
Dimensione massima dello schermo		Orizzontale: 597,6 mmVerticale: 336,15 mm
Fonte di alimentazione		19 V —— 2.1 A (2,1 A)
Considerazioni ambientali		Temperatura operative: Da 0° a 40°CTemperatura di stoccaggio: Da -20° a 60°CUmidità operativa: Da 20% a 80%
Dimensioni		614 (L) x 424,8 (A) x 178,9 (P) mm
Peso (peso netto)		4,6 kg (netto)	4,6 kg (netto)
Specfiche meccaniche		Inclinazione: Da -5° a +15°Piedistallo scollegabile: Si (piedistallo scollegabile con rilascio della vite)
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazione	Volume
		MENU/INVIO	Luminosity
		Input	Modalità
	Funzioni	LuminosityContrastoSpia bluPotenz. neroACM Attiva/Spentonitidezza allaO.-Posizione (solo nei modelli con ingresso analogico)V.-Posizione (solo nei modelli con ingresso analogico)Nitidenza (solo nei modelli con ingresso analogico)Orologic (solo nei modelli con ingresso analogico)Autoregolazione (solo nei modelli con ingresso analogico)GammaTemp. ColoreModalitàMod sRGBScala di grigiTonal. 6 assiSatur. 6 assiVolume	MuteOver DriveFreeSyncPunto di miraLinguaIntervaldo SODTrasparenzaNum freq aggiornbBlocco OSDInputOrigine autoAssegrazione tastiSchemo interoDDC/CI Attiva/Spentolin vivo HDMIMod Avvio rapidoInformazioni sul displayRipristina tuttoUscita
Tutte le specifiche sono soggetti a modificifica ricerca preavviso.

I manuali e altri documenti relativi al prodotto Acer sono disponibili sul site Web di assistenza ufficiale Acer.
* Il consumo energetico annuale viene calcolo utilizzando il consumo energetico tipico di 4 ore al giorno, 365 giorni all'anno.

Snelstartgids Acer lcd-monitor (QSG)

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Product:

LCD Monitor

Trade Name:

ACER

Model Number:

G276HL

SKU Number:

G276HL XXXXX

^ ^ = 0 9 a\~z,A\~Z,orblank)

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produkt:

LCD-Monitor

Handelsbezeichnung:

ACER

Modellnummer:

G276HL

Artikelnummer:

G276HL xxxxxx;

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Producto:

Monitor LCD

Nombre commercial:

ACER

Numero de modelos:

G276HL

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produit :

Nom commercial :

Numero de modulo:

Numéro SKU :

Moniteur LCD

ACER

G276HL

G276HL xxxxxx;

(^^ ) = 0 9 a~z,A~Z,ou blanc)

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Denominazione commerciale:

ACER

Numero modello:

G276HL

Numero articico (SKU):

G276HLxxxxxxxx;

(^ ^ ) = 0 9 a z A Z o spazio

Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descririto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

EN55032:2012/AC:2013 Classe B

EN55024:2010

EN55032:2015/AC:2016 Classe B

EN61000-3-3:2013

EN61000-3-2:2014 Classe D

Direttiva LVD:2014/35/UE

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

Direttiva RoHS: 2011/65/UE

EN50581:2012

Direttiva ErP: 2009/125/CE

Regolamento (CE) numero 1275/2008; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2019.
