KASUTUSJUHEND G276HLK ACER

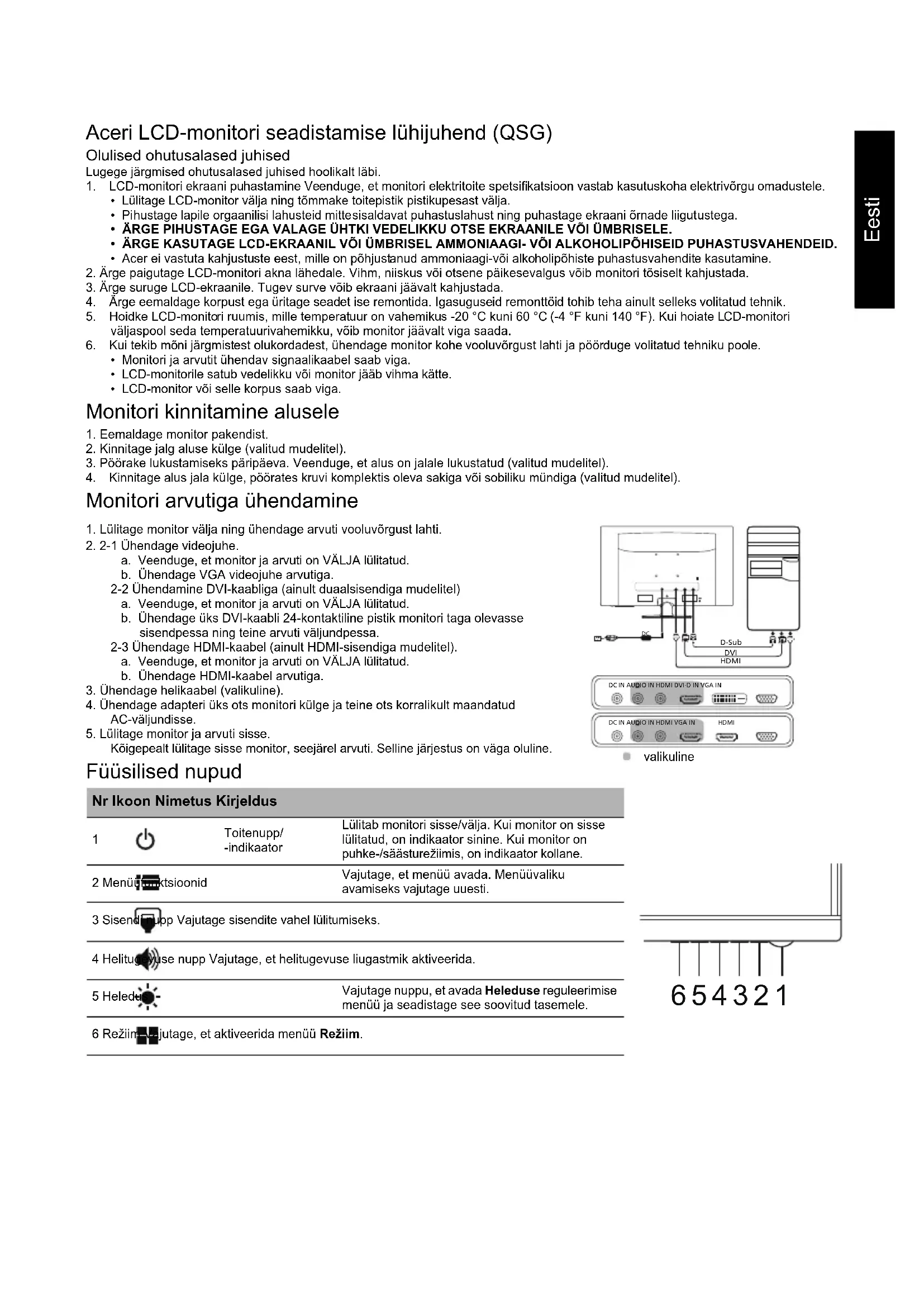

Всички спецификации подлежат на промяна без предизвестие.Eesti Aceri LCD-monitori seadistamise lühijuhend (QSG) Olulised ohutusalased juhised Lugege järgmised ohutusalased juhised hoolikalt läbi. 1. LCD-monitori ekraani puhastamine Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele.

• Lülitage LCD-monitor välja ning tõmmake toitepistik pistikupesast välja.
• Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega.

• Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi-või alkoholipõhiste puhastusvahendite kasutamine. 2. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada. 3. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäävalt kahjustada. 4. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonttöid tohib teha ainult selleks volitatud tehnik. 5. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20 °C kuni 60 °C (-4 °F kuni 140 °F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäävalt viga saada. 6. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
• Monitori ja arvutit ühendav signaalikaabel saab viga. • LCD-monitorile satub vedelikku või monitor jääb vihma kätte. • LCD-monitor või selle korpus saab viga. Monitori kinnitamine alusele 1. Eemaldage monitor pakendist.2. Kinnitage jalg aluse külge (valitud mudelitel).3. Pöörake lukustamiseks päripäeva. Veenduge, et alus on jalale lukustatud (valitud mudelitel).

4. Kinnitage alus jala külge, pöörates kruvi komplektis oleva sakiga või sobiliku mündiga (valitud mudelitel).

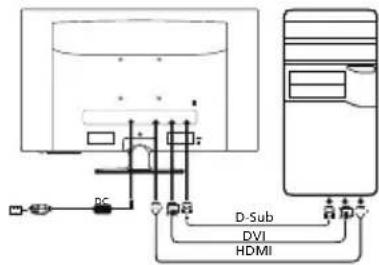

Monitori arvutiga ühendamine 1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.2. 2-1 Ühendage videojuhe.a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.b. Ühendage VGA videojuhe arvutiga. 2-2 Ühendamine DVI-kaabliga (ainult duaalsisendiga mudelitel)a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.b. Ühendage üks DVI-kaabli 24-kontaktiline pistik monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.2-3 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel).a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.b. Ühendage HDMI-kaabel arvutiga.3. Ühendage helikaabel (valikuline).4. Ühendage adapteri üks ots monitori külge ja teine ots korralikult maandatud AC-väljundisse.5. Lülitage monitor ja arvuti sisse.Kõigepealt lülitage sisse monitor, seejärel arvuti. Selline järjestus on väga oluline. Füüsilised nupud Nr Ikoon Nimetus Kirjeldus

Toitenupp/-indikaatorLülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane.2 MenüüfunktsioonidVajutage, et menüü avada. Menüüvaliku avamiseks vajutage uuesti.3 Sisendi nupp Vajutage sisendite vahel lülitumiseks.4 Helitugevuse nupp Vajutage, et helitugevuse liugastmik aktiveerida.5 HeledusVajutage nuppu, et avada Heleduse reguleerimise menüü ja seadistage see soovitud tasemele. 6 Režiim Vajutage, et aktiveerida menüü Režiim. D-Sub

HDMI DVI DC IN AUDIO IN HDMI DVI-D IN VGA INDC IN AUDIO IN HDMI VGA IN HDMI valikuline 654321Eesti Eeskirjad ja ohutusteatised FCC teatis Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirmääradele. Need piirmäärad peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldada ja kasutata kooskõlas juhistega. Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest. Suunake või paigutage vastuvõttev antenn ümber. Suurendage seadme ja vastuvõtja vahelist kaugust. Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt. CE nõuetele vastavuse deklaratsioon Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele. Tähelepanu! Monitori kahjustamise vältimiseks ärge tõstke monitori selle alusest kinni hoides. Tähelepanu! Varjestatud kaablid EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega. Tähelepanu! Välisseadmed Seadmega võib ühendada ainult B-klassi piirmääradele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired. Ettevaatust! Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada. Kasutamistingimused Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid. Tähelepanu! Kasutajad Kanadas Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikus elektri- ja elektroonikaseadmete jäätmete kogumiskohas. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtmine nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtmiseks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.Eesti TEHNILISED ANDMED Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt. *Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas. G276HL K G276HL L LCD-paneel Tööpõhimõte Värviline TFT LCD Suurus 27”W (69 cm) Piksli mõõtmed 0,31125 mm (H) × 0,31125 mm (V) Heledus 300 cd/m

(tüüpiline) Kontrastsus Max 100000000:1 (ACM) Vaatenurk 178° (H) 178° (V) (CR=10) 170° (H) 160° (V) (CR=10) Reageerimisaeg 4 ms (G-st G-ni) 1 ms (G-st G-ni) Paneeli tüüp VA TN Video R, G, B analoogliides H-sagedus 30 kHz–85 kHz V-sagedus 56–76 Hz Värvitäpsus 16,7 Miljon Pikslisagedus VGA/DVI: 148,5 MHz HDMI 1.4: 174,5 MHz Maksimaalne lahutusvõime VGA/DVI: 1920 x 1080 @ 60 Hz HDMI: 1920 x 1080 @ 75 Hz Isehäälestumine VESA DDCCI/DDC2B Energiatõhususe klass B *Aastane energiatarve 50 (kWh) (HDMI-sisendiga mudelil) Elektritarbimine (200 niti juures) Sisselülitatuna 25,8 W (tüüpiline) Puhkerežiimis 0,49 W (tüüpiline) Väljalülitatuna 0,36 W (tüüpiline) Sisendpistik D-Sub 24-kontaktiline DVI-D (ainult duaalsisendiga mudelitel) 19-kontaktiline HDMI (ainult HDMI-sisendiga mudelitel) Video sisendsignaal Analoog: 0,7 Vp-p (standardne), 75 OHM, Positiivne Digitaalsignaal (ainult duaalsisendiga mudelitel) HDMI (ainult HDMI-sisendiga mudelitel) (valikuline) Kõlarid 2 W x 2 (ainult helisisendiga mudelitel) (valikuline) Ekraani maksimaalsed mõõtmed Horisontaalne: 597,6 mm Vertikaalne: 336,15 mm Toiteallikas 19V 2.1 A (2,1 A) Keskkonnatingimused Töötemperatuur: 0 °C kuni 40 °C Säilitamistemperatuur: -20 °C kuni 60 °C Õhuniiskus töökeskkonnas: 20% kuni 80% Mõõtmed 614 (L) x 424,8 (K) x 178,9 (S) mm Mass (netomass) 4,6 kg (neto) 4,6 kg (neto) Mehaanilised andmed Kaldenurk: -5° kuni +15° Lahtivõetav jalg: jah (kruviga kinnitatav lahtivõetav jalg) Füüsilised nupud Lülitid/nupud Toitenupp MENÜÜ/SISENE Sisend Helitugevus Heledus Režiim Funktsioonid Heledus Kontrastsus Sinine tuli Musta võimendus ACM sisse/välja Üliteravus H-asend (ainult analoogsisendiga mudelitel) V-asend (ainult analoogsisendiga mudelitel) Teravus (ainult analoogsisendiga mudelitel) Sagedus (ainult analoogsisendiga mudelitel) Automaatseadistus (ainult analoogsisendiga mudelitel) Gamma Värvitemperatuur Režiimid Režiim sRGB Hallskaala režiim 6-teljeline toon 6-teljeline küllastus Helitugevus Vaigista Ülikiirendus FreeSync Sihik Keel Menüü ajapiirang Läbipaistvus Värskendamissagedus Ekraanikuva lukk Sisend Automaatne allikas Kiirklahvide määrangud Lairežiim DDC/CI sisse/välja HDMI musta tase Kiire alustamise režiim Monitori teave Lähtesta kõik seadistused Välju Kõiki tehnilisi andmeid võidakse ette teatamata muuta.Lietuvių LCD monitoriaus „Acer“ trumpasis sąrankos vadovas (angl. QSG) Svarbios saugos instrukcijos Atidžiai perskaitykite šias instrukcijas. 1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, kad jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
