GA005GZ - Bahçe öğütücü MAKITA - Ücretsiz kullanım kılavuzu

Ürün tipi	Akülü taşlama makinesi
Marka	Makita
Model	GA005GZ
Maksimum taş çapı	125 mm
Boşta devir sayısı	8 500 min⁻¹
Gerilim	36 V - 40 V maks. DC
Uyumlu pil tipi	Lityum-iyon: BL4020, BL4025, BL4040, BL4050F, BL4080F
Uyumlu şarj cihazı	DC40RA, DC40RB, DC40RC
Toplam uzunluk (BL4025 pil ile)	398 mm
Net ağırlık (aksesuarlara bağlı olarak)	2,8 kg - 5,1 kg
Mil dişi	M14 veya 5/8" (ülkeye bağlı olarak)
Maksimum mil uzunluğu	23 mm
Elektrikli fren	Evet (GA003G/GA004G/GA005G modelleri)
Yumuşak başlatma	Evet
Yanlışlıkla yeniden çalıştırmaya karşı koruma	Evet
Aktif tepki algılama teknolojisi (ADT)	Evet
Ses basıncı seviyesi (Lpa)	84 dB(A)
Ses gücü seviyesi (Lwa)	92 dB(A)
Ölçüm belirsizliği (K)	3 dB(A)
Titreşim (yüzey taşlama, normal tutamak)	6,5 m/s² (K=1,5 m/s²)
Başlıca kullanımlar	Taşlama, zımparalama, metal fırçalama, delik kesme, kesme
Bakım	Havalandırma deliklerini düzenli olarak temizleyin; tıkanmışsa toz koruyucuyu çıkarın
Yedek parçalar	Yetkili Makita servis merkezlerinde mevcuttur (taşlar, flanşlar, somunlar, yan tutamak vb.)
Onarılabilirlik	Yalnızca yetkili Makita servisi tarafından onarım; değişiklik yapılması durumunda garanti geçersiz olur

Sık sorulan sorular - GA005GZ MAKITA

Makita GA005GZ ile hangi pilleri kullanabilirim?

Yalnızca aşağıdaki Makita Li-ion pilleri kullanın: BL4020, BL4025, BL4040, BL4050F, BL4080F. Önerilen piller BL4025 ve BL4040'tür. Asla başka markaları veya değiştirilmiş pilleri kullanmayın.

GA005GZ'de taş nasıl değiştirilir?

1. Pili çıkarın. 2. Mili durdurmak için mil kilidine basın. 3. Verilen anahtarla kontra somunu sökün. 4. Taşı montaj yönüne uygun olarak değiştirin. 5. Kontra somunu sıkıca sıkın. Koruyucu eldiven giyin.

GA005GZ taşlama makinesinde elektrikli fren var mı?

Evet, GA005GZ modeli, anahtarı bıraktıktan sonra taşı hızla durduran bir elektrikli fren ile donatılmıştır. Bu, güvenliği artırır ve bekleme süresini azaltır.

İzin verilen maksimum taş çapı nedir?

Normal taş için maksimum çap 125 mm, taşlama için maks. kalınlık 7,2 mm'dir. Kesme taşları için maks. çap da 125 mm ve maks. kalınlık 3,2 mm'dir.

GA005GZ zımparalama için kullanılabilir mi?

Evet, zımpara diski ve kauçuk ped ile zımparalama için tasarlanmıştır. Uygun zımpara kontra somununu kullanın ve güvenlik talimatlarına uyun. Nominal hızı aşmayın.

Geri tepme (kickback) nasıl önlenir?

Aleti iki elinizle sıkıca tutun, yan tutamağı kullanın, aleti zorlamayın, keskin açılardan kaçının ve taşı bloke etmeyin. GA005GZ, sıkışma durumunda gücü otomatik olarak kesen aktif tepki algılama teknolojisi (ADT) içerir.

Hangi düzenli bakım gereklidir?

Havalandırma deliklerini bir fırça veya basınçlı hava ile düzenli olarak temizleyin. Hava girişindeki toz koruyucunun tıkalı olmadığını kontrol edin. Asla çözücü kullanmayın; kuru bir bezle silin.

Orijinal koruma muhafazası ile kesme taşları kullanabilir miyim?

Evet, ancak kesme taşları için özel koruma muhafazasını (ayrı satılır) kullanmalısınız. Normal taşlar için standart muhafaza uygun değildir ve yaralanma riski oluşturur.

Makita olmayan piller kullanırsam garanti geçersiz olur mu?

Evet, başka markaların pillerinin veya değiştirilmiş pillerin kullanılması, Makita aletinin ve şarj cihazının garantisini geçersiz kılar. Yalnızca kılavuzda listelenen pilleri kullanın.

Alet aniden durursa ne yapmalıyım?

Alet aşırı yüklenmeye, aşırı ısınmaya ve tam deşarja karşı korunmaktadır. Pili çıkarın, soğumaya bırakın, gerekirse şarj edin. Sorun devam ederse, bir yetkili Makita servis merkezi ile iletişime geçin.

KULLANIM KILAVUZU GA005GZ MAKITA

Model: GA003G GA004G GA005G GA006G GA007G GA008G
Kullanilabilir taşlama diski Maks.	disk çapı 100 mm 115 mm 125 mm	100 mm	15 mm 125 mm
	Maks. disk kalınkı 6,4 mm 7,2 mm	mm 6,4 mm	7,2 mm
Kullanilabilir kesme diski Maks.	disk çapı 105 mm 115 mm 125 mm	105 mm 1	15 mm 125 mm
	Maks. disk kalınkı 3,2 mm
Kullanilabilir tel disk*XÇA Maks.	disk çapı 100 mm 115 mm 125 mm	100 mm 1	15 mm 125 mm
	Maks. disk kalınkı 20 mm
MilDMI M10 M14 vaya 5/8"			(ülkeye özgü)		M10 M	4 vaya 5/8" (ülkeye özgü)
Maks. mil uzunluğu		18 mm	23 mm		18 mm	23 mm
Yüksüz yüz (n₀) / Anma yüz (n)		8.500 min¹
Toplam uzunluk	BL4025 ile	398 mm
	BL4040 ile	410 mm
Net a®,ç~,		2,8-5,1 kg	2,9-5,3 kg	2,7-5,1 kg	2,8-5,2 kg
Anma voltaji		D.C. 36 V - 40 V maks.

Surekli yapilan araustirma ve gelistirmelerden dolayi, burada belirtilen ozellikler onceden bildirilmeksizin).. degistirilebilir.
Özellikler ülkeden ülkeye degişebilir.
- Ağırlik, ekli aksesuara/aksesuarlara ve batarya kartuşuna®,开荒lık österebilir. EPTA-Prosedürü 01/2014'e®, en hafif ve en ağır kombinasyonlar tabloda verilm:işir.

Geçerli batarya kartuşu ve Şarj aleti

Batarya kartuşu	BL4020 / BL4025* / BL4040* / BL4050F* / BL4080F *: Önerilen batarya
Şarı aleti	DC40RA / DC40RB / DC40RC

Yukarida listelenen batarya kartuslarin ve sari aleterinin bazilari yaadiginiz bolgeye bagli olarak mevcut olmayabilir.

SUYARI: Sadece yukarida listelenen batarya kartuslarini ve sarj alelerini kullanin. Baska batarya kartuslarini ve sarj alelerinin kullanilmasi yaralanma ve/veya yangina neden olabilir.

Önerilen kablo böglantılı guç kaynakı

TaşınabilirGPC Ünesci

PDC01/PDC1200

Yukarida listelenen kablo böglantil Güç kaynaklari Yaşadiğiniz bölgeye bögli olarak mevcut olmayabilir.
Kablo baglantili guc kaynagini kullanmadan once, uzerindeki uyari isaretlerini ve talatmi okuyun.

Semboller

Ekipmani icin kullanilabilecek semboller asagida goesterilmistir. Kullanmadan once anlamarini anladiginizdan emin olun.

Kullanma kilavuzunu okuyun.

Güvenlik gozlügu takin.

Her zaman iki elle kullanin.

Disk siperini kesme islemleri icin kullanmayin.

Ni-MH Li-ion

Sadece AB ülkeleri icin

Ekipmanda tehlikeli bileşenler bulundugundan dolayi atik elektrkli ve elektronik ekipmanlar, aküler ve bataryalar cevre ve insan sagligi üzerinde olumsuz etkiye yol acabilir.

Elektrikli ve elektronik cihazlari veya bataryalari evsel atiklarla birlikte atmayin! Atik elektrikli ve elektronik ekipmanlar ile akumulatörler ve bataryalar hakkindaki Avrupa Direktifi ve sos konusu direktifin ulusal yasalaru uyarlanmasi geregence atik elektrikli ekipmanlar, bataryalar ve akumulatörler ayr olarak depolanmaili ve cevre koruma hakindaki mevzuata uygun olarak faaliyet gosteren ayr bir kentsel atik toplama noktasina tesim edilmidir. Bu husus, ekipmanin uzerine yerlestirimis uzerinde carpi isareti bulunan tekerlekli cop kovasi simgesi ile belirtilmistir.

Kullanim amaci

Bu alet, metal ve taş malzemelerin su kullanmadan taşlanması, zimparalanması, telleificantalanması, delik acilması ve kesilmesi amaciyla tasarlanmistir.

Gürültu

Tipik A-agrliki gürültü duzeyi (EN62841-2-3 standardina gore belirlen):

Model Ses basinci sevi-	yesi \( \left( {\mathrm{L}}_{\mathrm{{pA}}}\right) : \left( \mathrm{{dB}}\right) \left( \mathrm{A}\right) \)	Ses güü seviyesi (LwA): (dB (A))	Belirsizlik (K): (dB (A))
GA003G 84 92 3
GA004G 84 92 3
GA005G 84 92 3
GA006G 84 92 3
GA007G 84 92 3
GA008G 84 92 3

NOT: Began edilen gurultu emisyonu deger(ler)i bir standart test yontemine uygun sekilde olulmustur ve bir aleti bir baskasyla karilastirmak icin kullanilabilir.

NOT: Began edilen gurultu emisyonu deger(ler)i bir on maruz kalma degerlendirmesi olarak da kullanilabilir.

UYARI: Kulak koruyuculari takin.

LUYARI: Elektrikl aletinGPCK kullanimi sirasindaki gurultu emisyonu, aletin kullanim biçimlerine, 1. Dellikle islenen is parcasinin turune bagli olarak bayan edilen deger(ler)den farkl olabilir.

UYARI: Gercek kullanim kosullarindaki tahmini maruziyeti baz alan, operatoru koruyacak guvenlik emlerini mutlaka belirleyin (calisma dongusu icerisinde aletin kapali oldugu ve aktif durumda olmasinin i sira bosta calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).

UYARI:ince saclarin veya buyuk yuzeyli kolayca titresen yapilarin taşlanmasi beyan edilen gürultü isyonu degerlerinden cok daha yuksek (15 dB'ye kadar) toplam gürultü emisyonuna neden olabilir. s yaymalarini engellemek icin bu iş parçalarina son derece esnek sonümleme paspaslari veya benzeri Izemeler yerleşirin.

Artan gurultu emisyonunu hem gurultuye maruz kalma risk degerlendirmesi icin hem de uygun isitme korumasini secerken dikkate aln.

Titreşim

Titresim toplam degeri (uc eksenli vektor toplami) (EN62841-2-3 standardina gore hesaplanan):

Calisma modu: normal yan kavrama kolie yüzey taşlama

Model	Titreşim emisyonu \( \left( {{\mathrm{a}}_{\mathrm{H}}{}_{\mathrm{{AG}}}}\right) : \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)	Belirsizlik (K): \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)
GA003G 5,0 1,5
GA004G 5,5 1,5
GA005G 6,5 1,5
GA006G 5,0 1,5
GA007G 5,5 1,5
GA008G 6,5 1,5

Calisma modu: titresim onleyici yan kavrama kol ile yuzey taIama

Model	Titreşim emisyonu \( \left( {{a}_{h,{AG}}}\right) : \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)	Belirsizlik (K): \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)
GA003G 5,5 1,5
GA004G 5,5 1,5
GA005G 5,5 1,5
GA006G 5,5 1,5
GA007G 5,5 1,5
GA008G 5,5 1,5

Calisma modu: normal yan kavrama kolu ile disk zimparalama

Model	Titreşim emisyonu \( \left( {{\mathrm{a}}_{\mathrm{h}}\text{,DS}}\right) : \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)	Belirsizlik (K): \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)
GA003G 2,5 m/s	\( {}^{2} \) ,den az 1,5
GA004G 2,5 m/s	\( {}^{2} \) ,den az 1,5
GA005G 2,5 1,5
GA006G 2,5 m/s	\( {}^{2} \) ,den az 1,5
GA007G 2,5 m/s	\( {}^{2} \) ,den az 1,5
GA008G 2,5 1,5

Calisma modu: titresim onleyici yan kavrama kolu ile disk zimparalama

Model	Titreşim emisyonu \( \left( {{a}_{1,{DS}}}\right) : \left( {{m}/{s}^{2}}\right) \)	Belirsizlik (K): \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)
GA003G 2,5 m/s	\( {}^{2} \) ,den az 1,5
GA004G 2,5 m/s	\( {}^{2} \) ,den az 1,5
GA005G 3,0 1,5
GA006G 2,5 m/s	\( {}^{2} \) ,den az 1,5
GA007G 2,5 m/s	\( {}^{2} \) ,den az 1,5
GA008G 3,0 1,5

NOT: Began edilen titresim toplam deger(ler)i bir standart test yontemine uygun sekilde olculmustur ve bir aleti bir baskasiyla karilastirmak icin kullanilabilir.

NOT: Began edilen titresim toplam deger(ler)i bir on maruz kalma degerlendirmesi dalam da kullanilabilitir.

AUYARI: Elektrikli aletinGPCek kullanim sirasindaki titresim emisyonu, aletin kullanim bicimlerine, ozellikle islenen is parcasinin turune bagl olarak bany edilen deger(ler)den farkl olabilir.
AUYARI: Gerek kullanim kosullarindaki tahmini maruziyeti baz alan, operaturo koruyacak guvenlik onlemlerini mutlaka belirleyin (calisma dongusu icerisinde aletin kapali oldugu ve aktif durumda olmasinin yani sira bosta calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).
AUYARI: Began edilen titresim emisyon degeri bu elektrikli aletin basica uygulamalar icin kullanilir. Ancak, bu elektrikli alet baska uygulamalar icin kullanilirsa titresim emisyon degeri farkl olabilir.

EC Uygunjuk Beyani

Sadece Avrupa ülkeleri icin

EC uygunluk beyani bu kullanim kilavuzuna Ek A olarak eklenmistir.

GÜVENLIK UYARILARI

Genel elektrikli alet güvenligi uyarilari

AUYARI Bu elektrikli aletle birlikte verilen tum guvenlik uyarilarin, talimatlari, resimli aciklamalari ve teknik ozellikleri okuyun. Asagida listelenen talimatlarin herhangi birine uyulmaması elektrik carpması, yangin ve/veya ciddi yaralanma ile sonuçlanabilir.

Tüm uyarilari ve talimatlari ile-ride basvurmak icin saklayin.

Uyarllardaki "elektrikli aleit erimi ile ya prizden calisan (kordonlu) elektrikli aletiniz ya da kendi akusu ile calisan (kordonsuz) elektrikli aletiniz kastedilmektedir.

Akülu taşlama makinesiyle ilgili Güvenlik uyarılari

Taşlama, zümparalama, telleificantama veya kesme islemleri icin ortak Güvenlik uyarlıarı:

1. Bu elektrikli alet bir taslama, zimparalama, tel firca, delik acma veya kesme aleti olarak kullanilmak uzere tasarlanmistir. Bu elektrikli aletle birlikte verilen tum guvenlik uyarilarini, talimatlari, resimli aciklamari ve teknik ozellikleri okuyun. Asagida listelenen talimatlarin herhangi birine uyulmaması elektrik carpması, yangin ve/veya ciddi yaralanma ile sonuçanabilir.
2. Bu elektrikli aletle parlatma gibi islemler yapilmamalidir. Bu elektrikli aletin tasarim amacina uygun olmayan islemler tehlke olusturabilir ve yaralanmaya neden olabilir.
3. Bu elektrikli aleti, aletin imalatcisı tarafindan özel olarak tasarlanmamı ve belirtilmemisi bir sekilde calisacak bicimde donuustürmeyin. Boyle bir donuustürme kontrlün kaybedilmesine neden olabilir ve ciddi yaralanmaya yol acabilir.
4. Aletin imalatçisi tarafindan Özel olarak tasar-lanmamis ve belirtilmemi aksesuarlari kullan-mayin. Bir aksesuarin yalinizca elektrikli aletinize takilabiliyor olmasi, onun güvenli calisacagini garanti etmez.
5. Aksesuarin ana hizi en azindan elektrikli aletin ustunde belirtilen maksimum hija egit olmalir. Anma hizlarindan daha hijl calisan aksesuarlar kiri bilibilir ve firlayibilir.

6. Aksesuarinizin diapers capi ve kalinligi elektrikli aletinizin kapasite degerleri dahilinde olmaldir. Dogru boyutta olmayan aksesuarlar yeterince korunamayabilir veya kontrl edilemeyebilir.

7. Aksesuar montaj boyutlari elektrikli aletin montaj donaniminin boyutlarina uygun olmalidir. Elektrikli aletin montaj donanimina uymayan aksesuarlar dengesiz calisir, asiri titresim yapar ve kontrolün kaybedilmesine neden olabilir.

8. Hasarli bir aksesuari kullanmayin. Her kulla-nimdan once aksesuarlarda, orneigin asindirici disklerde kiralma veya Çatlak, disk altliginda Çatlak, kopma veya asiri asinma, tel fircalarda gevsek veya kirk tel kontrolü yapin. Elektrikli alet veya aksesuar dusurulurse, hasar kontrolü yapin veya hasarsiz bir aksesuar takin. Bir aksesuari kontrol ettikten ve taktiktan sonra, kendinizi ve civardaki insanleri doner aksesu-arin dizleminden uzak tutun ve elektrikli aleti bir dakika boyunca maksimum yüksüz hizda calistirin. Bu test calistirmasi sirasinda hasarli aksesuarlar normalde kapar.
9. Kisisel koruyucu ekipman kullanin. Uygulamaya baglı olarak yüz siperleri veya güvenlik gozlukleri kullanin. UygunGORül-dügü sekilde toz maskesi, kulak koruyuculari, eldiven ve kucuk asindirici parcalardan veya is parcasindan kapan kucuk parcalardan sizi koruyabilecek is onlugu takin. Goz koruyucu, cesitli uygulamalarin uretecegi siçrayan paracik-ları durdurabilecek nitelikte olmalidir. Toz maskesi veya solunum cihazi ilgili uygulamanin ureteceigi kucuk paracikları filtreleyebilecek nitelikte olmaldir. Uzun sure yuksek yogunlukta gürultüye maruz kalmak,isitme kaybina neden olabilir.
10. Civarda bulunanları calisma alanindan güvenli bir uzakkıta tutun. Calisma alanina giren herkes kisisel koruyucu ekipman kullanmalidir. İs parçasinin veya kırilan bir aksesuarin kırkılanuzaga firlayip, calisma alaninin hemen ötesinde yaralanmalarafa neden olabilir.
11. Kesici parcanin gırunmeyen kabolara temas etme olasili bulunan yerderde calisirken elektrikli aleti sadeceyaliriml kavrama yüzeylerinden tutun. "Akimi"bir telle temas da elektrikli aletin yalımsiz metal kismilarini "akimi" hale getirir ve kullanı eiglektrik seksuna maruz birakabilir.
12. Aksesuar tamamen durmadan elektrikli aleti kesenlikle yere koymayin. Doner aksesuar yere surtunup, elektrikli aletin kontrolunuz diśinda firlamasina neden olabilir.
13. Elektrikli aleti yaninizda taşırken calistirmayin. Giysilerinizin kazayla doner aksesuara temas etmesi giysinizin sikişmasina neden olarak akse-suari vucudunuza cekebilir.
14. Elektrikl aletin hava deliklerini duzenli olarak temizleyin. Motorun fani tozu govdenin icine ceker ve asiri toz metal birikimi elektrik tehlikeerine neden olabilir.
15. Elektrikli aleti tutusabilen malzemelerin yakininda kullanmayin. Kivilcimlar bu malzemeleri tutusturabilir.
16. Sivi sogutucu gerektiren aksesuarlar kullan-mayin. Su veya diger sivi sogutucularin kulla-nilmasi elektrik carpmasina veya seksuna neden olabilir.

Geri tepme ve ilgili uyarilar:

Geri tepme sikisan veya takilan bir doner diske, disk altigina, fircaya veya baska bir aksesuara verilen ani bir tepkidir. Sikisma veya takilma doner aksesuarin aniden durmasina ve bu da elektrikli aletin tutukluk noktasinda aksesuarin donme yonunun tersiogrultuda kontrolsuz sekilde itilmesine neden olur.

Örneğin, bir asindirici disk is parcasina takilir veva sikisirsa, sikismnoktasina giren diskin kenari malzeme yüzeyine batarak, diskin disari tirmanmasina veva tepmesine neden olabilir. Disk, sikismnoktasinda diskin hareket yönune baglı olarak operatore veva ondan uzaga.Doğru sigrayibilir. Bu kosullarda asindirici diskler kirlabilir de. Gerip tepme elektrikli aletin yanlis kullanilmasin ve/ veya yanlis kullanim usulleri veva kosullarin bir sonucudur ve asagida belirtildigi gibi dokru onlemlerle onlenebilir.

1. Elektrikli aleti iki elinizle sikica kavrayin ve vucudunuzun ve kolunuzun durusunu geri tepme kuvvetlerine direnc gosterreichek sekilde ayarlayin. Ik calistirma sirasinda geri tepme veya tork etkisi uzerinde maksimum kontrl saglamak icin, eger varsa, daima yardimci sapi kullanin. Dogru onlemler alinirsa, operatör tork etkilerini veya geri tepme kuvvetlerini kontrl edebilir.
2. Elinizi kesinlikle doner aksesuarin yakinina koymayin. Aksesuar elinizin ustuneDOGRU geri tepebilir.
3. Vucudunuzu geri tepme halinde elektrikli aletin firlayacagi alanda bulundurmayin. Geri tepme aleti takilma noktasinda diskin hareketinin tersiyonunde iter.
4. Köselerde, keskin kenanlarda, vb. calisirken azami ozen gosterin. Aksesuari ziplatmaktan ve takirmaktan kaçınin. Köselerde, keskin kenanlarda veya ziplama halinde doner aksesuarin takilma eğilimi vardir ve kontrol kaybina ve geri tepmeye neden olur.
5. Zincir testere oyma biçagl, 10 mm'den fazla periferik boşluklu segmentli elmas disk ya da disli testere biçagl takmayin. Bu biçaklar siki geri tepme ve kontrl kaybi yaratir.

Taşlama ve kesme ilemlerine Özgü guvenlik uyarları:

1. Sadece elektrikli aletiniz icin belirtilen diskleri ve secilen disk icin özel olarak tasarlanmis speri kullanin. Elektrikli aletin tasarimina uygun olmayan diskler yeterli sekilde koruma alta alinmayabilir ve güvensizdir.
2. Merkezden basmai disklerin taşlama yüzeyi, siper kenari dizleminin alta monte edilmeli dir. Siper kenarinı uzerine.Doğruçkınti yapacak sekilde hatali monte edilmiş bir disk yeterli olçüde kapatilamaz.
3. Siper elektrikli alete sikica takilmali ve diskin operatore dokru açikta kalan kismi en az olacak sekilde maksimum güvenlik icin konumlandirilmaldir. Siper, operatörun kiran disk parçalarindan, kazayla diske temas etmekten ve giysileri tutusturabilecek kivilcimlardan korunmasina yardinci olur.

4. Diskler sadece belirtilen uygulamalar icin kullanilmaldir. Orneigin kesme diskinin yan tarafyla taumlama yapmayin. Asindirici kesmediskleri cevresel asindirmaya yoneliktir, bu disklere uygulanan yan kuvvetler parcalanimalina neden olabilir.

5. Daima seçtiğiniz disk icin.Doğru boyut ve sekilde hasarsiz flanslar kullanin.Dogru flanslar diski destekleyerek, disk kiriIması olasiliğinci azaltir.Kesme disklerinin flanslari taşlama disklerinin flanslarindan farkı olabilir.

6. Daha buyuk elektrikl aletlerin asinarak kucumlus disklerini kullanmayin. Daha buyuk elektrikl aletler icin tasarlanmis diskler kucuk aletlerin daha yuksek hizlarina uygun olmayibilir ve parcalanabilir.
7. Gift maksatli diskler kullanirken her zaman gerektelestirilen uygulama icin dokru siperi kullanin. Dogru siperin kullanilmaması istenen seviyede koruma saglamayabilir ve bu da ciddi yaralanmaya neden olabilir.

Kesme islemlerine ozgu ek guvenlik uyarilari:

1. Kesme diskini "sikistirmayin" veya diske asir basinc uygulamayin. Asiri derinlikte bir kesme yapmaya calismayin. Diskin asiri zorlanmasi yuk ve diskin kesisinde bukulme veya takilmayatkinligini artirarak, geri tepme veya diskin kurlmasi olasiligini yukselebilir.
2. Vucudunuzu doner diskle ayni hizada ve diskin gerisinde tutmayin. Disk, calisma noktasinda, vucudunuzdan uzaga dokru hareket ederken, olasi bir geri tepme doner diski ve elektrikli aleti dokrudan dokruya size dokru firlatabilir.
3. Disk takildigi veya herhangi bir nedenle kesmeyi durdurdugu zaman, elektrikli aleti kapatin ve disk tamamen duruncaya kadar hareketsiz sekilde tutun. Kesme diski donerken onu kesinlikle kasikten cikarmaya calismayinaksi takdirde geritepme olusabilir. Diskin takilma nedenini arastirip, ortadan kalirmak icin dizeltici islemleri yapin.
4. Kesme islemini is parcasinin icinde yeniden baslatmayin. Diskin tam hiza ulasmasini bekleyin ve dikkatli sekilde tekrar kesiige sukun. Elektrikli alei is parcasi icinde tekrar calistirilrsa, disk takulibilir, yukari tirmanabilir vya geri tepebilir.
5. Diskin takilmasi ve geri tepme riskini en aza indirmek icin panelleri veya cok buyuk is parçalarini destekleyin. Buyuk is parçaları kendi ayirliklari altinda bel vermey meyillidir. Destekler diskin her iki yaninda kesme hattı ve is parcasinin kenarina yakın olarak, is parcasinin alta yerleştilimelidir.
6. Mevcut duvarlarin veya diger kör alanlarinione "oyuk kesme" yaparken daha fazla dikkat gõsterin. Fazla ileri giden disk gaz veya su borularini, elektrik kablorini veya geri tepmeye neden olabilecek nesneleri kesebilir.
7. Kavisli kesim yapmaya calismayin. Diskin asir zorlanmasi yiku ve diskin kesik icinde bukulme veya takilmayatkinligini artirarak, geritepme veya diskin kirlmasi olasiligini yukseltebilir, bu da ciddi yaralanmaya neden olabilir.
8. Segmentli bir elmas diski kullanmadan once, elmas diskin segmentleriarasinda sadece negatif bir talas aci isile 10mm veya daha az periferik boşluk olduğundan emin olun.

Zimparalama islemlerine ozgu guvenlik uyarilari:

1. Uygun boylu disk zimpara kagidi kullanin. Zimpara kagidi seçerken imalatçınin tavsiye-line uyun. Zimpara altligiçın cok fazla asan buyuk zimpara kagidi yirtilma riski olusturur ve takil-maya, diskin kopmasina veya geri tepmeye neden olabilir.

Tel firca islemlerine ozgu guvenlik uyarilari:

1. Olağan islemler sirasinda bile fircadan tellerin firlayabilecegini bilin. Fircaya asiri yuk uygu-layarak telleri asiri zorlamayin. Teller kolaylikla ince giysilere ve/veya cilde batabilir.
2. Tel firca islemi icin bir siper kullanilmasi belirtiyorsa, tel diskin veya fircanin sipere mudahale etmesine izin vermeyin. Tel disk veya fira ig yukune veya merkezkaq kuvvetlerine bagl olarak genisleyebilir.

Ek Güvenlik Uyarilari:

1. Merkezden basmai taşlama diskleri kullanırsanı, mutlaka sadece fiberglass takviyeli diskler kullanı.
2. Bu taşlama makinesiyle Taş Çanak tipi diskleri KESİNLİKLE KULLANMAYIN. Bu taşlama makinese bu tip diskler icin tasarlanmamıstir ve boyle bir urün kullanilmasi ciddi yaralanmaları neden olabilir.
3. Mile, flansa (ozellikle takma yüzeyine) veya kilit somununa zarar vermemeye dikkat edin. Bu kisislarin hasar gormesi diskin kırilmasi ile sonuçlanabilir.
4. Alet calistirilmadan once diskin is parcasina degmediginden emin olun.
5. AletiGPCBbirisparcasi uzerinde kullanmadan once bir sure bosta calistirn.Diskin yanlis taklmis vya dengesiz oldugunu gosteren titreme ya da yalpalamalaradikkat edin.
6. Taşlama yaparken diskin belirlenmis yüzeyini kullanin.
7. Aleti calisir durumda birakmayin. Aleti sadece elinizde tutarken calistirin.
8. Calismadan hemen sonra is parcasina dokunmayin; cok sicak olabilir ve cildinizi yakabilir.
9. Calismadan hemen sonra aksesuarlara dokunmayin; cok sicut olabilir ve cildinizi yakabilirler.
10. Disklerin doitru monte edilmesi ve kullanilmasi,. cin imalatcincin talimatlarna uyun. Diskleri,. ozenle aktarin ve saklayin.
11. Buyuk delikli asindirici diskleri uydurmak icin ayri reduksiyon nipel ya da adaptork kullanmayin.
12. Sadece bu alet icin belirtilen flanslari kullanin.
13. Deligi vida disli disk takilmak istenen aletterde bu diskin dislerinin mil uzunlugunu kabul edecek kadar uzun olması gereklidir.
14. Is parcasinin doitru desteklenip desteklenmedigini kontrl edin.
15. Diskin alet kapatildiktan sonra donmeye devam ettigine dikkat edin.
16. Calisma yeri asiri sicak ve nemliyse ya da cok fazla iletken toz kirligi mevcutsa kullanicin guvenligi icin bir kisa devre kesicisi (30 mA) kullanin.
17. Bu aleti asbest iceren hiçbir malzeme üstände kullanmayin.
18. Kesme disk kullandiginiz zaman, yerel yonetmelikler gerektiryorsa daima toz toplayici disk speri ile calisin.
19. Kesici diskleri yanal bir basinca maruz kalmamaldir.
20. Calisma sirasinda kumas is eldivenleri kullanmayin. Kumas eldivenlerin lifleri alete girebilir, bu da aletin bozulmasina neden olur.

21. Calisma oncesinde is parcasinda elektrik borusu, su borusu veya gaz borusu gibi gümülü nesneler olmadigiindan emin olun. Aksi takdirde elektrik carpmasina, elektrik kaçagina veya gaz sizintisina neden olabilir.

22. Diske conta takiliya contayi cikarmayin. Conta capi kilit somunu, dis flans ve ic flans-tan daha buyuk olmalidir.

23. Bir taşlama diskini takmadan önce conta kisminda kırık veya çatlak gibi.Information olmadıgün kontrl edin.
24. Kilit somununu dizgün bir sekilde sikin. Diskin asiri sikilmasi kirlmaya, yetersiz sikma ise sallan-maya neden olabilir.

BUTALIMATLARI MUHAFAZA EDiNiz.

UYARI: Ürünü kullanirken (defalarca kulla-ninca kazanan) rahatlik ve tanidiklik duygusun-nun ilgili ürünün Güvenlik kurallarina siki sikiya baglı kalmanin yerine gezmesine İZIN VERMEYIN. YANLIS KULLANIM veya bu kullanma kilavuzunda belirtilen emniyet kurallarina uymama ciddi yara-lanmaya neden olabilir.

Batarya kartuşuhakkinda onemligüvenlik talimatlari

1. Batarya kartusunu kullanmadan once, tum talimatlari ve (1) batarya kartusu, (2) batarya ve (3) urun uzerindeki tum uyari isaretlerini okuyun.
2. Batarya kartusunu parçalarina ayirmayin veya kurcalamayin. Yangin, asiri isi veya patlamaya neden olabilir.
3. Calisma suresi asiri derecede kisalmissa kulanmayi derhal birakin. Asiri sinma, yanma riski hatta patlamaya neden olabilir.

4. Gözünüze elektrolit kacaşa, gozlerinizi temiz suyla durulayin ve hemen tibbi yardin alin. Görme kaybina yol acabilir.

5. Batarya kartusuna kisa devre yaptirmayin:

(1) Terminalere herhangi bir iletken madde degdirmeyin.
(2) Batarya kartusunu civiler, madeni paralar, vb. gibi baska metal nesnelerle ayni kaba koymaktan kaçınin.
(3) Batarya kartusunu yağmura ya da suya maruz birakmayin.

Kisa devre, buyuk bir akim akisina, asiri isinmaya, olasi yaniklara hatta bataryanin bozulmasina yol acabilir.

1. Aleti ve batarya kartusunu sicutligin 50^ ya da daha yuksege ulastigi yerlerde saklamayin ve kullanmayin.
2. Asiri derecede hasar gormus ya da tamamen kulla-nilamaz durumda olsa bile batarya kartusunu yakmayin. Batarya kartusu atese atilrsa patlayabilitir.
3. Batarya kartusunu civilemeyin, kesmeyin, ezmeyin, firlatmayin, dusurmayin ya da batarya Kartusuna sert bir nesne ile vurmayin. Bu eylemler yangin, asiri isi veya patlamaya neden olabilir.
4. Hasarli bataryayi kullanmayin.
5. Aletin icerdi giliyum-iyon bataryalar Tehlikeli Esyalar Yonetmeligiin nereksinimlerine tabidir. Ticari nakliye islemleri icin, orneigin uuncu taraflar, nakliye acenteleri tarafindan yapilan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmaldir.

Nakliyesi yapilacak urunun hazirlanması icin, tehlikeli maddeler konusunda uzman bir kisiye danisman. Lüften muhtemelen daha ayrintili olan ulusal yonetmeliklere de uyun.

Açık kontaklari bantlayin ya da maskeleyin ve bataryayi paketin icinde hareket etmeyecek sekilde paketleyin.

1. Batarya kartusunu bertaraf ederken aletten cikarin ve güvenli bir yerde bertaraf edin. Bataryanin bertaraf edilmesi ile ilgili yerel)duzenlemelere uyunuz.
2. Bataryaları sadece Makita tarafindan belirtilen ürünlerle kullanin. Bataryaların uyumsuz ürünlere takilması; yangın, asiri sinma, patlama ya da elektrolit szintisina neden olabilir.
3. Alet uzun sure kullanilmayacaksa batarya aletten cikarilmaldir.
4. Kullanma sirasinda ve sonrasinda batarya kartuşünsinarak yaniklara vya duşuk sicutlik yaniklarina yol acabilir. Sicut katarya kartusları ile islem yaparken/DDkat edin.
5. Yaniklara neden olabilecek kadar sicut olabilegien kullandiktan hemen sonra aletin terminaline dokunmayin.
6. Batarya kartusunun terminallerine, deliklerine ve kanallarina micir, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartusunun isinmasina, alev almasina, patlamasina ve arizalanmasina neden olarak yaniklara veya yaralanmaya yol acabilar.
7. Alet yüksek gerilim elektrik güç hatlari)yakininda kullanimi desteklemedigiSurece batarya kartusunu yüksek gerilim elektrik güç hatlarinin yakininda kullanmayin. Aletin veya batarya kartusunun arizalanmasina veya bozulmasina neden olabilir.
8. Bataryayi tocuklardan uzak tutun.

BUTALIMATLARMUHAFAZAE DINIZ.

ADIKKAT: Sadece original Makita bataryalarini kullanin. Original olmayan Makita bataryarari ya da uzerine degisiklik yapilmis bataryarinin kullanimi bataryanin patlamasina ve sonuc olarak yangin, kiisel yaralanma ve hasara neden olabilir. Ayrica Makita aleti ve sarj aletinin Makita tarafindan sunulan garantisi de geçersiz olur.

Maksimum batarya ömrü icin ipuçları

1. Batarya kartusunu tamamen bosalmadan once sarj edin. Aletin gucunun zayiflamaya basladigi fark ettiqinizde aleti durdurun ve batarya kartusunu sarj edin.
2. Tam dolu bir batarya kartusunu asla yeniden sarj etmeyin. Asiri sarj etme bataryanin hizmet omrunk isaltir.
3. Batarya kartusunu 10^ - 40^ oda sicakliginda sarj edin. Sicak bir batarya kartusunu sarj etmeden once sogumasini bekleyin.
4. Batarya kartusunu kullanmiyorken aletten veya sarj aletinden cikarin.
5. Uzun bir sure (altı aydan daha fazla) kullan-madigiiniz durumlarda batarya kartusunu sarj edin.

ISLEVSEL NITELIKLER

DAKKAT: Alet uzerinde ayarlama veya isleyis kontrolü yapmadan once aletin kapali ve batarya kartusunun ayrilmış olugundan daima emin olun.

Batarya kartusunun takilmasi ve*cikarilmasi

DIKKAT: Batarya kartusunu takmadan ya da cikarmadan once aleti daima kapatin.
DIKKAT:Batarya kartusunu takarken vya cikarirken aleti ve batarya kartusunu sikica tutun. Aletin ve batarya kartusunu sikica tutulmaması bunlari增值服务 sebep olabilir ve alet ve batarya kartusunu zarar gormesine ya da ciddi yaralanmasina yol acabilir.

Sek.1: 1. Kirmizi gosterge 2. Dügme 3. Batarya kartusu

Batarya kartusunu cikarmak icin, kartusun on tarafindaki dugmeyi kaydirarak kartusu aletten cikarin.
Batarya kartusunu takmak icin, batarya kartusu uzerindeki dili yuvan in olugu ile hizalayin vekartusu yerine oturtun. Kartusu, kucuk bir tik sesi ile yerine sabitlenene dek sonuna kadar ittin. Sekilde gosterildigi gibi kirmizi gostergeyi gorebiliyorsaniz tam olarak kilitenmemis demektir.

ADIKKAT:Batarya kartusunu daima kirmizi gos-terge gorunmeyecek sekilde tam olarak takin. Yerine tam oturmazsa, aletten yanliglikla dusebilir, sizin ya da cevrenizdeki kisilerin yaralanmasina neden olabilir.
ADIKKAT: Batarya kartusunu zorlayarak takmayin. Kartus kolay bir sekilde kaymiyorsaDOGRU yerles-tirilmemis demektir.

Kalan batarya kapasitesinin gosterilmes

Kalan batarya kapasitesini gostermesi icin batarya katusu uzerindeki kontrl dugmesine basin. Gostergelambalarirbka saniye yanar.

Sek.2: 1. Gösterge lambalari 2. Kontrol Dügmesi

Gösterge lambalari Kalan			kapasite
Yaniyor Kapali Yanı	sönüyor
			%75 ila %100
			%50 ila %75
			%25 ila %50
			%0 ila %25
			Bataryaşarj edin.
			Batarya arizalanmiş olabilir.

NOT: Kullanim kosullarina ve ortam sicutigiina bagli olarak, gosterilen degerGPCKAPASITEDBinraz farklilik gosterebilir.

NOT: Ilk (en soldaki)进展情况 lambası, batarya korumama sistemi caligiindya yanip söner.

Alet/batarya koruma sistemi

Bu alet bir alet/batarya koruma sistemi ile donatilmıştir. Bu system motora giden gücu otomatik olarak keserek uzun alet ve batarya ömrü saglar. Alet veya batarya icin asaqidaki durumlardan biri sos konusu oldugunda aletin isleyisi otomatik olarak durur:

Aşırı yük koruması

Alet/batarya, anomal derecede yuksek akim cekmesine neden olacak sekilde kullanildiginda, alet hicbir belirti vermeden otomatik olarak durur. Bu durumda, aleti kapatin ve aletin asiri yuklenmesine neden olan uygulamayi durdurun. Ardindan yeniden baslatmak icin aleti calistirin.

Asiri isinma koruması

Alet/batarya aşirı isindigi, alet otomatik olar durur. Aleti tekrar açmadan.Once soğumasini bekleyin.

Batarya kapasitesi yeterli olmadigianda, alet otomatik olarak durur. Bu durumda, bataryayi aletten cikarin ve bataryayi tekrar sarj edin.

Koruma kilidinin kaldirilmasi

Koruma sistemi art arda calistiginda alet kilitlenir. Bu durumda, alet kapatilip tekrar acilsa da alet calismaya baslamaz. Koruma kilidini kaldirmak icin, batar-yayi cikarin, batarya sarj aletine takin ve sarj bitene kadar bekleyin.

Düger nedenlere karsi korumalar

Koruma sistemi, alete zarar verebilecek diger nedenler icin de tasarlanmistir ve aletin otomatik olarak durmasini saglar. Alet calisirken geci din durklama ve durma yaparsa nedenleri ortadan kaldirmak icin asagidaki tum adimlari uygulayin.

1. Aleti kapatin ve ardashan tekrar açarak yaniden calistirin.
2. Bataryaları Şarj edin veya Şarjlı bataryalarladehyişirin.
3. Aletin ve bataryalarin soğumasini bekleyin.

Koruma sistemi eski haline getirilerek ilerleme kaydedilemezse yerel Makita Servis Merkezinize basvurun.

Saft kilidi

AUYARI: Mil hareket halindeyken saft kilidini asla kullanmayin. Ciddi yaralanmaya veya alette hasara neden olabilir.

Akesesarlari takarken veya cikarirken milin donmesini onlemek icin saft kildine basin.

Sek.3: 1. Saft kilidi

Anahtar islemi

ADIKKAT: Batarya kartusunu alete takmadan once, surgulu anahtarin dokru calistigindan ve anahtarin arka tarafi alcaligiinda "OFF" (kapali) konumuna geldiginden emin olun.
A DIKKAT: Uzun sureli kullanim sirasinda kulla-nicinirahati icin anahtar "ON" (aik) konumunda kilitlenebilir. Anahtar "ON" (aik) konumunda kilitliyken dikkatli olun ve aleti siki kavrayin.

Aleti calistirmak icin, surgulu anahtarin arka tarafina basin ve ardindan "I" (AÇİK) konuma kaydirin. Surekli kullanim icin, surgulu anahtarin on tarafina basarak anahtari kiliteyin.

Sek.4: 1. Surguli anahtar
Aleti durdurmak icin, surgulu anahtarin arka tarafina basarak "O" (KAPALI) konuma donmesini saglayin.
Sek.5: 1. Surguli anahtar

Istemsiz yeniden baslatma onleyici islev

Anahtar AÇIK konumda ilek batarya kartuşukaktığinda alet calismaz.
Aleti calistirmak icin anahtari katcip yeniden acin.

Aktif Geri Besleme Algilama Teknolojis

Alet, diskin ya da aksesuarin takilma riski oldugu durumlari elektronik olarak algilar. Bu durumda, alet milin daha fazla donmesini engellemek icin otomatik olarak kapanir (geri tepmeyi engellemez). Aleti yeniden baslatmak icin, once aleti kapatin, donus hizindaki ani dinusun nedenini ortadan kaldirin ve ardindan aleti acik konuma getirin.

YumusakDAQMATMAÖZELLIGI

Yumusak baslatma özelliigi baslatma tepkisini azaltir.

Elektrikli fremi

Sadece GA003G / GA004G / GA005G modeli icin

Elektrikli fren alet kapatildiktan sonra etkinleir.
Güç kaynagi kapali olduğunda, örnegün anahtaralık durumdayken batarya kazara çikarildında fren calismaz.

MONTAJ

ADIKKAT: Alet üzerinde ayarlama veya isleyis kontrolü yapmadan once aletin kapali ve batarya kartusunun;yrlmş oldugundan daima emin olun.

Yan kavrama kolunun (tutamağın) takilması

Dikkat: Calismaya baslamadan once yan kavrama kolunun yerine saglam sekilde takilmis oldugundan daima emin olun.

Yan kavrama kolunu sekilde gosterildigi gibi alet ustundeki konumuna sikica vidalayin.

Sek.6

Disk siperin takilmasi veyaçikarilmasi

AUYARI: Merkezden basmai bir disk, flap disk, fleks disk veya tel disk firca kullanilirken; disk siperi, siperin kapali tarafinin yonu daima kullaniciya dokru bakacak sekilde takilmalidir.
AUYARI: Disk siperinin disk speri üzerindeki deliklerden biri ile kilitleme kolu tarafindan sikica kilitlendiginden emin olun.
AUYARI: Bir asindirici kesme diski / elmas disk kullanildigi zaman, sadece kesme diskleriyle kullanilmak icin belirlenmis ozel disk siperini kullandiginizdan emin olun.

Merkezdenbasmali disk,flap disk, fleks disk, tel disk firca / aşindirici kesme diski, elmas disk 参数

1. Kilitlme koluna bastirarak disk siperini, disk speri ustündeki seksintilar yatak mahfazasi ustündeki centiklerle ayni hizada olacak sekilde monte edin.
   Sek.7: 1. Kilitleme kolu 2. Gentik 3. Qiinti
2. Kilitleme kolunu A'ya dokru bastirarak disk siperini, sekilde gosterildigi gibi B kismilarin tutarak itmek suretiyle sukun.
   Sek.8: 1. Disk siperi 2. Delik

NOT: Disk siperini diz bir sekilde asagitirin. Aksi takdirde disk siperini tamamen ittiremezsiniz.

1. Kilitleme kolunu ve disk siperi konumunu adim 2'de tarif edildigi gibi tutarken disk siperini C'yeogrdu dondurun ve arindan disk siperinin açisini operator korunacak sekilde ise gore degistirin. Kilitleme kolunu disk siperindeki deliklerden biri ile hizalayin ve arindan kilitleme kolunu birakarak disk siperini kilitleyin.
   Sek.9: 1. Disk siperi 2. Delik

NOT: Disk siperini tamamen ittirin. Aksi takdirde disk siperini donduremezsiniz.

Disk siperini cikarmak icin, takma islemlerini tersinden uygulayin.

Klipsli kesme disk speri ek parçası

Istege bagli aksesuar

NOT: Kesme ilemleri icin disk siperi (taşlama diski icin) ile bir klipsli kesme disk siperi ek parçasi kullanilabilir.

Bazi ülkernde mevcut degildir.

Sek.10

Merkezdenbasmali diskin veya flap diskin takilması veyaçikarilması

Istege bagli aksesuar

AUYARI: Merkezden basmali bir disk veya flap disk kullanirken, disk siperi, siperin kapali tarafin n yonu daima kullaniciya dokru bakacak sekilde takilmalidir.
UYARI: Ic flansin montaj parcasinin merkezden basmali diskin / flap diskin ic capina tam olarak uyduugundan emin olun. Ic flansi yanlis tarafa monte etmek tehlikel titre sime neden olabilir.

ic flansmile takn.

Ic flansin disli parcasini milin tabanindaki duz parcanin uzerine yerlestirdiginiziden emin olun.

Merkezdenbasmaliski/flap diskiicflansinustunetakinve kilit somununu milin uzerine vidalayin.

Sek.11: 1. Kilit somunu 2. Merkezden basmai disk 3. Ic flans 4. Montaj parcasi

Kilit somununu sikmak icin, milin donmemesini seksayacak sekilde saft kilidine kuvvete bastirin, sonra kilit somunu anahtarini kullanarak saat yonunde iyice sikin.

Sek.12: 1. Kilit somunu anahtarı 2. Saft kilidi

Diski cikarmak icin, takma islemlerini tersinden uygulayin.

Fleks diskin takilmasi veyaçkarilmasi

Istege bagli aksesuar

UYARI: Fleks disk alet uzerindeyken daima verilen speri kullanin. Disk kullanim sirasinda kiri-labilir ve siper kisesel yaralanma olasligini azaltir.

Sek.13: 1. Kilit somunu 2. Fleks disk 3. Yedek aktlik 4. ic flans

Merkezdenbasmali disk icin verilen talimatlari izleyin ancak diskuzerinde yedek aktik da kullanin.

Zimpara kagidi diskinin takilmasi veya cikarilmasi

Istege bagli aksesuar

NOT: Bu kilavuzda belirtilen zimparalama aksesuarlarini kullanin. Bu aksesuarlar ayrica satin alinalidir.

100 mm (4") modeliçin

Sek.14: 1. Zimpara kilit somunu 2. Zimpara kagidi diski 3. Kauçuk altlik 4. İç flans

1. Ic flansi mile takin.
2. Kauçuk altıgli mile takın.
3. Diski kauçuk alltligin üzerine yerleştin ve zimpara kilit somununu mile vidalayin.
4. Mili saft kilidiyle tutun ve zimpara kilit somununu, kilit somunu anahtariyla saat yönunde cevirerek iyice siklayin.

Diski cikarmak icin, takma islemlerini tersinden uygulayin.

100 mm (4") disindaki model iciin

Sek.15: 1. Zimpara kilit somunu 2. Zimpara kaigi di diski 3. Kauçuk aktlik

1. Kauçuk altıgli mile takın.
2. Diski kauçuk altligin üzerine yerleşirin ve zimpara kilit somununu mile vidalayin.
3. Mili saft kilidiyle tutun ve zimpara kilit somununu, kilit somunu anahtariyla staat yonunde cevirerek iyice siklayin. Diski cikarmak icin, takma islemlerini tersinden uygulayin.

Super flans

Istege baglaksesuar

Super flans, bir frem islevi ile DONATILMAMIS model icin ozel bir aksesuardir.

F harfli modellerde standart donanim olarak bir super flanbulunur. Kilit somununu açmak icin klasik tipe oranla sadece 1/3 caba gerekir.

Ezynut'in takilmasi veya Çikarilması

Istege bagli aksesuar

Sadece M14 mil disli alelter icin.

ADIKKAT: Super Flans ile Ezynut kullanmayin. Bu flanslar o kadar kalindir ki mil tarafindan tum vida disi tespit edilemez.

Ic flans, asindirici disk ve Ezynut', Ezynut uzerindeki Makita logosu disa bakacak sekilde mile takin.

Sek.16: 1. Ezynut 2. Asindirici disk 3. Ic flans 4. Mil

Saft kildine sikica bastirin ve asindirici diski saat yonunde donebildigi son noktaya kadar cevirerek Ezynut'i sikin.

Sek.17: 1. Saft kilidi

Ezynut' gevsetmek ici Ezynut'in di s bileziigini saatin aksi yonunde cevirin.

NOT: Ok cikintiya baktigi surece Ezynut elle gevsetilebilir. Aksi takdirde gevsetmek icin kilit somunu anahtari gerekir. Anahtarin bir pimini bir delige dokun ve Ezynut' saatin aksi yonunde cevirin.

Sek.18: 1. Ok 2. Cikinti
Sek.19

Asindirici kesme diskinin / elmas diskin takilmasi

Istege bagli aksesuar

AUYARI: Bir aşindirici kesme diski / elmas disk kullanıldigi zaman, sadece kesme diskleriyle kullanilmak icin belirlenmiş Özel disk siperini kullandgünizdan emin olun.
AUYARI: Kenar taşlama icin ASLA kesme diski kullanmayin.

Sek.20: 1. Kilit somunu 2. Asindirici kesme diski / elmas disk 3. lc flans 4. Asindirici kesme diski / elmas disk icin disk siperi

Takmak icin, merkezden basmal disk icin孕期 talimat-lari izleyin.

Kilit somununu ve ic flansi monte etme yonu disk tipi ve kalinligina gore degisir.

Asgidaki sekillere bakin.

DAKKAT: Hasarli veya dengesiz fircalari kullanmayin. Hasarli firca kullanilmasi kirk firca tellerin temas etmesiyle yaralanma potansiyelini artirabilir.

Mile kolayca erismek icin aleti ters sekilde yerleistirin. Mil ustundeki aksesuarlari cikarin. Tel tas fircayi mile takin ve verilen anahtarla sikin.

Sek.25: 1. Tel das firca

DAKKAT: Hasarli veya dengesiz tel disk fircalari kullanmayin. Hasarli tel disk firca kullanlmasi kirk firca tellerin temas etmesiyle yaralanma potansiyelini artirabilir.
DIKKAT: Tel disk fircalarla birlikte DAIMA, diskin capi siperin icinde kalacak sekilde, siper kullanin. Disk kullanim sirasinda kirlabilir ve siper kisel yaralanma olasili gini azaltir.

Mile kolayca erismek icin aleti ters sekilde yerlestirin. Mil ustundeki aksesuarlari cikarin. Tel disk fircayi mile takin ve anahtarlarla sikin.

Sek.26: 1. Tel disk firca

Delik açınin takilması

Istege bagli aksesuar

Mile kolayca erismek icin aleti ters sekilde yerleistirin. Mil ustundeki aksesuarlari cikarin. Delik aciciyi mile vidalayin ve verilen anahtarla sikin.

Sek.27: 1. Delik aci ci

Taşlama ilen toz toplayici disk siperinin takilması

Sadece GA004G / GA005G / GA007G / GA008G modeli icin

Istege bagli aksesuar

Istege bagli aksesuarlarla bu aleti, beton yüzeyi planya-lamakixin kullanabilirsiniz.

ADIKKAT: Elmas canak disk icin toz toplayici disk siperi yalnizca beton yuzeyi elmas canak diskle planyalamada kullanim icindir. Bu siperi baska herhangi bir kesme aksesuari ile veya baska herhangi bir amacl a kullanmayin.
ADIKKAT: Çalıstirmadan.Once alete bir elektrikli supürge baglandıni ve,açık oldalıkun kontrl edin.

Aleti ters seksilde yerleştin ve toz toplayici disk siperini takin.

Ic flans mile takin.

Canak tipi elmas diski ic flansin ustune takin ve kilit somununu mile vidalayarak sikin.

Sek.28: 1. Kilit somunu 2. Canak tipi elmas disk 3. Göbekli canak tipi elmas disk 4. İçflans 5. Toz toplayı disk siperi 6. Yatak mahfazasi

NOT: Toz toplayici disk siperini takma ile ilgili bilgi icin toz toplayici disk speri kilavuzuna bakin.

Kesme icin toz toplayici disk siperinin takilmasi

Istege bagli aksesuar

Istege bagl aksesuarlarla bu aleti, ta malzemeleri kesmek icin kullanabilirsiniz.

Sek.29

NOT: Toz toplayici disk siperini takma ile ilgili bilgi icin toz toplayici disk speri kilavuzuna bakin.

KULLANIM

AUYARI: Aletin hisbir zaman zorlanmasi gerekmemelidir. Aletin aigiriigi yeterli basinci uygular. Zorlama ve fazla basinç sehlikeli disk kirlmasina neden olabilir.
UYARI: Taslama sirasinda alet duşürülürse diski DAIMA degistirin.
UYARI: Diski ASLA üzerinde calisilan parçaya vurmayin ya da carpmayin.
UYARI: Ozellikle koserleri de, keskin kenarlarda, vb. alanlarda calisirken diski ziplmatkant ve engellere takmaktan kacinin. Bu, kontrol kaybina ve geri tepmye neden olabilir.
AUYARI: Bu aleti ASLA ahsap kesme buçaklari ve diger testere buçaklari ile kullanmayin. Bu buçaklar bir taşlama makinesiyle kullanildigianda sikca geri teper ve yaralanmaya yol acacak kontrol kaybina neden olur.

ADIKKAT: Is parcasi ile temas halindeyken aleti asla calistirmayin; bu, kullanicinin yaralanmasina neden olabilir.
ADIKAT: Calisma sirasinda daima emniyet gozlukleri veya bir yuz speri kullanin.
ADIKKAT: Calismaniz bitince daima aleti kapatin ve yere koymadan once diskin tamamen durmasini bekleyin.
A DIKKAT: Aleti DAIMA bir elinizle govdeden ve diger elinizle yan kavrama kolundan (saptan) sikica tutun.

NOT: Birçift maksatli disk hem taşlama hem de kesme ilemleri icin kullanilabilir.

Taşlama ilem ilek. Taşlama ve zümparalama ilemi, kesme ilemi ilek. Asindirici kesme diski / elmas disk ile calisma".

Taşlama ve zümparalama ilelmi

Sek.30

Aleti calistirin ve diski is parcasina uygulayin.

Genel olarak diskin kenarini is parcasinin yüzeyine yaklasik 15 derecelik bir aciyla tutun.

Yeni bir diskin alistirma doneminde taslama makinesini ileri yonde calistirmayin aksi takdirde disk is parcasini keser. Diskin kenari kullanilip yuvarlandiktan sonra, disk hem ileri hem de geri yonde kullanilabilir.

Kullanim ornegi: canak tipi elmas disk ile calisma Sek.31

Aleti yatay olarak tutun ve tum canak tipi elmas diski is parcasinin yüzeyine uygulayin.

Aşindirici kesme diski / elmas disk ile calisma

Istege bagli aksesuar

AUYARI: Diski "sikistirmayin" veya asiri basin uygulamayin. Asiri derinlikte bir kesme yapmaya calismayin. Diskin asiri zorlanmasi yuku ve diskin kesik icinde bukulme veya takilma olasili gini artirarak, geri tepmeye, diskin kirlmasina ve motorun asiri isinmasina neden olabilir.
AUYARI: is parcasinda kesme islemine baslamayin. Diskin tam hiza ulasmasini bekleyin ve dikkatli sekilde kesigin icine girerek, aleti is parcasinin yuzeyi boyunca ileriogrdu ilerletin. Elektrikli alet is parcasi icinde calistirilrsa, disk takilabilir, yukari tirmanabilir vya geri tepebilir.
AUYARI: Kesme ilemleri sirasinda, diskin aç,isini kesinlikle degistirmeyin. Kesme diskine (taşlamada olduğu gibi) yan basınc uygulanması diskin kırilmasina ve kopmasina neden olarak, ciddi yaralanmalara yol acabilir.
AUYARI: Bir elmas disk kesilecek malzemeye dok olarak calistirilmalidir.

Kullanim orneigi: Asindirici kesme diski ile calisma Sek.32

Kullanim orneigi: elmas disk ile calisma Sek.33

Tel tasirateyal calisma

Istege bagli aksesuar

ADIKKAT: Fircanin onunde veya hizasinda hic kimse olmadigiindan emin olarak, aleti yiksuz calistirip fircanin calismasini kontrol edin.

ÖNEMLİ NOT: Tel tasışı kullanırken, tellerin asılı bukçulmesine neden olan asılı basınç uygula-mayın. Erken kırkımlaya neden olabilir.

Kullanim orneigi: tel tas fircayla calisma Sek.34

Tel disk fircayla calisma

Istege bagli aksesuar

ADIKKAT: Fircanin onunde veya hizasinda hiç kimse olmadigiindan emin olarak, aleti yüksüz calistirip tel disk fircanin calismasini kontrl edin.

ÖNEMLI NOT: Tel disk fürca kullanirken, tellerin asiri bukulmesine neden對於 asiri basinç uygula-mayin. Erken kirilmaya neden olabilir.

Kullanim ornega: tel disk fircayla calisma Sek.35

Delik açici ile calisma

Istege bagli aksesuar

DIKKAT: Delik acicinin onunde hiskimse olmadigindan emin olarak, aleti yiksuz calistrip delik acicinin calismasini kontrol edin.

ONEMLI NOT: Calisma sirasinda aleti egmeyin. Erken kirilmaya neden olabilir.

Kullanim orneigi: delik aci ci ile calisma Sek.36

BAKIM

DAKKAT: Muayene ya da bakim yapmadan once aletin kapali ve batarya kartusunun cikartilmis oldugundan daima emin olun.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renkdehyşimi, deformasyon vya Çatlaklar olusabilir.

Aleti EMNIYETLI ve CALISMAYA HAZIR durumda tutmak icin onarimal, baska her turlu bakim ve ayar-lamalar daima Makita yedek parcalari kullanilarak Makita yetkili servis merkezleri veya Fabrikanin Servis Merkezleri tarafindan yapilmalidir.

Hava deliğinin temizlenmesi

Alet ve hava delikleri temiz tutulmaldir. Aletin hava deliklerini duzenli araliklarla veya delikler her tikanmayasciousladiqinda temizleyin.

Sek.37: 1. Hava cikma deligi 2. Hava alma deligi

Toz kapagini hava alma deliginden cikarin ve rahat bir hava sirkulasyonu icin temizleyin.

Sek.38: 1. Toz kapaqi

ÖNEMLİ NOT: Toz kapaşi toz ya da yabancı maddelerle tikandigianda cikarı temizleyin. Tıkali bir toz kapaşi ile calişmaya devam etmek alete zarar verebilir.

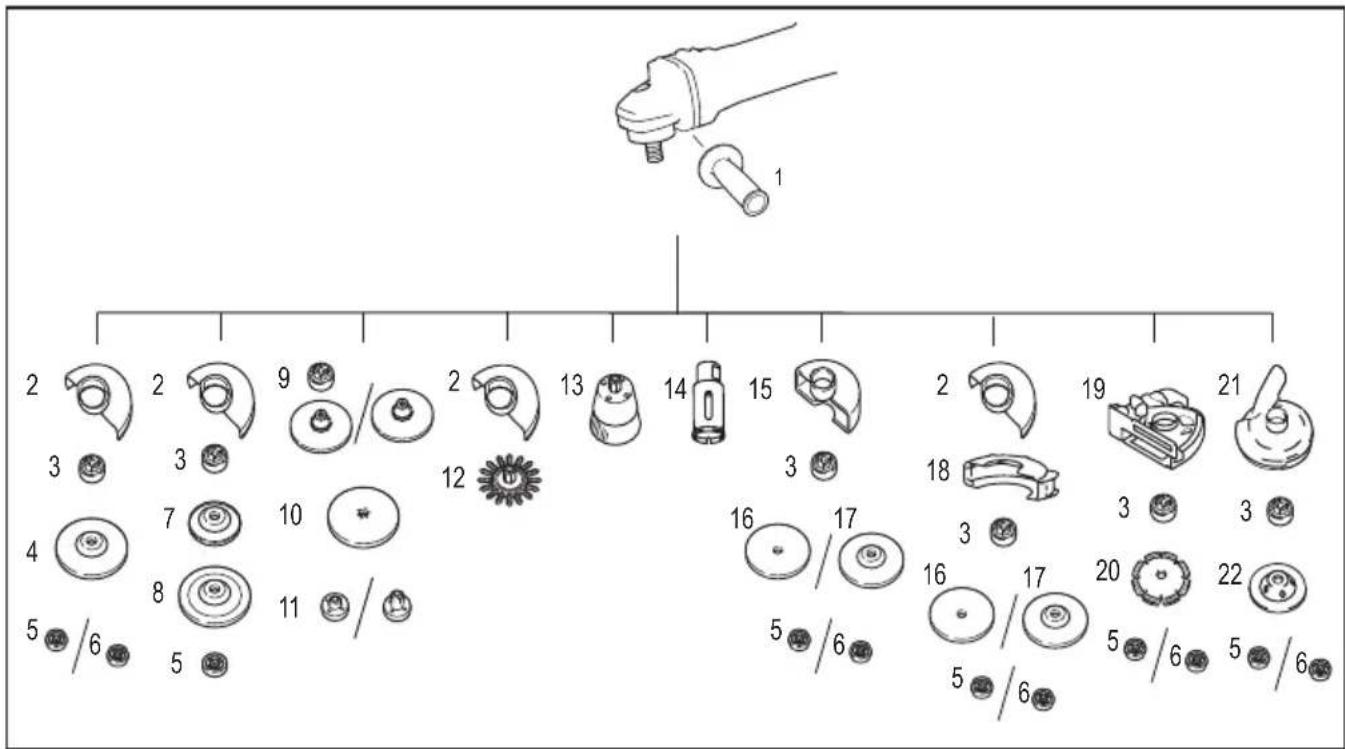

UYGULAMA VE AKSESUAR KOMBINASYONU

Istege bagli aksesuar

ADIKKAT: Aletin hatali siperlerle kullanilmasi asagidaki gibi riskler e neden olabilir.

Bir kesme disk siperini yuzey taşlamasi,—çin kullanırken disk siperi—is parcasina Müdafale ederek zayif kontrole neden olabilir.
- Baglı asindirici diskler ve elmas disklerle kesme ilemleri icin bir taşlama disk speri kullanırken davon disklere,-SAICIKIMLara ve parçaciklara ve ayrca diskin Çatlamasi durumunda disk kırlikarına maruz kalma riski artar.
Bir kesme disk siperini veya taşlama disk siperini canak tipi elmas disk ile yüzey taşlamasiçın kulla-nirken disk siperi is parcasina mudahale ederek zayif kontrole neden olabilir.
Bir kesme disk siperini veya taşlama disk siperini kalınlı (“TEKNİK ÖZELLİKLER” de belirtilen maksum kalınluktan daha kalın bir disk tipi telkıça ile kullanırken teller sipere takilarak tellerin kopmasina yol acabilir.
- Beton veya taşa kesme ve yüzey ilemleri icin toz toplayici disk siperinin kullanilmasi toza maruz kalma riskini azaltır.
- Gift maksatli (kombine taşlama ve asindirarak kesme) flansa monteli diskler kullanırken sadecekesme disk siperi kullanin.

- Uygulama 100 mm modeli 115 mm modeli
1 - Yan kavrama kolu
2 - Disk Siper (taşlama diski icin)
3 - icflans icflans / Süper flans *1*2
4 Taşlama / Zimparalama Merkezden basmai disk / Flap disk
5 -		Kilit somunu
6 -	-	Ezynut *1*3
7 -		Yedek altlık
8	Taşlama Fleks disk
9 -	icflans ve kauçuk	altlik 76	Kauçuk altlık 100	Kauçuk altlık 115
10	Zimparalama	Zimpara kağidi diski
11	-	Zimpara kilit somunu
12	Telle:fıçalama	Tel disk:fıça
13	Telle:fıçalama	Tel tas:fıça
- Uygulama 100 mm modeli 115 mm modeli
14 Delik acma	Delik acıci
15 - Disk siperi (kesme disk icin)
16 Kesme Aşindırkıkesme disk / Elmas disk
17 Taşlama / Kesme Çift maksatliski
18 - Klipsli kesme disk siperi ek parçası *4
19 - Kesme icin toz toplaykı disk siperi *5
20 Kesme Elmas disk
21	-	-	Taşlama icin toz toplaykı disk siperi *6
22	Taşlama	-	Çanak tipi elmas disk *6
-	-	Kilit somunu anahtarı

NOT: 1 Super flans ve Ezynut'i birlikte kullanmayin.
NOT: 2 Super flansi, frem islevi ile donatilmis taIama makinesi ile kullanmayin.
NOT: 3 Sadece M14 mil disli aleltier icin.
NOT: 4 Klipsli kesme disk speri ek parcasi bazü ülkerde mevcut degildir. Daha fazla bilgi yüz klipsli kesme disk speri ek parcasi kullanma kilavuzuna bakin.
NOT: 5 Daha fazla bilgi icin siper kullanma kilavuzuna bakin.
NOT: 6 Sadece GA004G / GA005G / GA007G / GA008G modeli icin
Daha fazla bilgi icin siper kullanma kilavuzuna bakin.

ISTEGE BA(GLIAKSESUARLAR

ADIKKAT: Bu aksesuarlar ve ek parçalar bu el kitabinda belirtilen Makita aletiniz ile kullanilmak icin tavsiye edilmektedir. Herhangi baska bir aksesuar ya da ek parca kullanilmasi insanlar icin bir yaralanma riski getirebilir. Aksesuarlari ya da ek parçaları yalınizca belirtilmigi olan kullanim amaclarina uygun olarak kullanin.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyaransiz bulundugunuz yerdeki yetkili Makita servisine basvurun.

• Original Makita batarya ve Şarj aleti
• "UYGULAMA VE AKSESUAR KOMBINASYONU" kisminda listelenaksesuarlar

NOT: Listedeki parçalarin bazilari alet paketi iceri-sinde standart aksesuar olarak dahil edilmigi olabilir. Bunlar ülke den ülkeye farklilik gosterreich bilir.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

www.makita.com

885767D996

EN FR DE IT NI

ES,PT,DAELTF

20221005
