GEBRUIKSAANWIJZING GA005GZ MAKITA

Model: GA003G GA004G GA005G GA006G GA007G GA008G
Geschikte slijpschijf Max. schijfdiameter 100 mm 115 mm 125 mm		100 mm 115 mm 125 mm
		Max. schijfdikte 6,4 mm 7,2 mm 6,4 mm 7,2 mm
Geschikte doorslijpschijf Max. schijfdiameter 105 mm 115 mm 125 mm		mm 105 mm	115 mm	25 mm
		Max. schijfdikte 3,2 mm
Geschikte schijfvormige draadborstel	Max. schijfdiameter 100 mm 115 mm	mm 125 mm	100 mm	115 mm	125 mm
	Max. schijfdikte 20 mm
Asschoefdraad M10 M14 of 5/8"
Max. aslengte 18 mm 23 mm 18 mm 23 mm
Onbelast toerental (n0) / Nominaal toerental (n) 8.500 min		-1
Totale lenghte	met BL4025	398 mm
	met BL4040	410 mm
Nettogewicht		2,8 - 5,1 kg	2,9 - 5,3 kg	2,7 - 5,1 kg	2,8 - 5,2 kg
Nominale spanning		Max. 36 V - 40 V gelijkspanning

In verband met ononderbroken research en ontwikkeling, behouden wij ons hetrecht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.
- De technische gegevens können van land tot land verschillen.
- Het gewicht kan verschillen afhankelijk van de hulpstukken, waaronder de accu. De Lichtste en zwaarde combinatie, overeenkomstig de EPTA-procedure 01/2014, worden getoond in de tabel.

Toepasselijkke accu's en laders

Accu	BL4020 / BL4025* / BL4040* / BL4050F* / BL4080F *: Aanbevolen accu
Lader	DC40RA / DC40RB / DC40RC

Sommige van de hierboven vermelde accu's en laders zich möglichn nicht leverbaar afhankelijk van waar u woont.

WAARSCHUWING: Gebruik uitsluitend de accu's en laders die hierboven worden genoemd. Gebruik en eige andere accu of lader kan leiden tot letsel en/of brand.

Aanbevolen bekabelde voedingsbron

Draagbare voedingseenheid

PDC01/PDC1200

• De hierboven vermelde bekabelde voedingsbron(nen) is/zijn möglichn Niet leverbaar afhankelijk van waar u woont.
  Alvorens de bekabelde voedingsbron te gebruiken, leest u de instructies en waarschuwingsopschriften erop.

Symbolen

Hieronder staan de symbolen die voor het gereedschap konnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken.

Lees de gebruiksaanwijzing.

Draag een veiligheidsbril.

Bedien altijd met twee handen.

Gebruik de beschermkap nicht bij doorslijpen.

Ni-MH Li-ion

Alleen voor EU-landen

Als gevolg van de aanwezigheid van schadellijke componenten in het apparaat, kuren oude elektrische en elektronische apparaten, accu's en batterijen negatieve gevolgen hebben voor het milieu en de gezondheid van mensen.

Gooi elektrische en elektronische apparata- ten en accu's Niet met het huisvuil weg! In overeenstemming met de Europeserechtelijk inzake oude elektrische en elektronische apparaten en inzake accu's en batterijen en oude accu's en batterijen, alsmede de toepassing waarvan binnen de nationale wetgeving, dienen oude elektrische apparaten, accu's en batterijer geschreiben te worden opgeslagen en te worden ingeleverd bij een apart inzamelingspunt voor huishoudelijk afval dat de milieuubeschemmingsvoorschriften in acht neemt.

Dit wordt op het apparaat aangegeven door het symbol van een doorgekruiste afvalcontainer.

Gebruiksdoelseinden

Het gereedschap is bedoeld voor het slijpen, schuren, draadborstelen, gaten slijpen en doorslijpen van metaal en steen zonder gebruik van water.

Geluidsniveau

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN62841-2-3:

Model Geluidsdrukniveau	\( \left( {\mathrm{L}}_{\mathrm{{pA}}}\right) : \left( {\mathrm{{dB}}\left( \mathrm{A}\right) }\right) \)	Geluidsvermogenniveau \( \left( {\mathrm{L}}_{\mathrm{{wa}}}\right) : \left( {\mathrm{{dB}}\left( \mathrm{A}\right) }\right) \)	Onzekerheid (K): (dB (A))
GA003G 84 92 3
GA004G 84 92 3
GA005G 84 92 3
GA006G 84 92 3
GA007G 84 92 3
GA008G 84 92 3

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/konnen worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.

OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUING: Draag gehoorbescherming.

WAARSCHUWING: De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.

WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de bloatstelling onder practijkomstandigheden (rekening houdend met alle fasen van de bedrijfscylus, zoals de tijsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

WAARSCHUWING: Het slijpen van dunne metaalplaten of andere trillende constructies met een groot oppervlak, kan leiden tot een totale geluidsemissie die veel hoger is (tot 15 dB) dan de opgegeven geluidsemissiewaarden.

Plaats zware, flexibele geluidempende matten of iets soortgelijks op dergelijke werkstukken om te voorkomen dat zich geluid maken.

Houd rekening met de verhoogde geluidsemissie bij zowel de risicobeoordeling van bloatstelling aan geluid als de keuze van afdoende gehoorbescherming.

Trilling

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-2-3:

Gebruikstoepassing: slijpen van oppervlakken met normale zijhandgreep

Model Trillingsemissie (a	\( {}_{\mathrm{h}}{}^{\mathrm{a}} \) AG): \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)	Onzekerheid (K): (m/s \( {}^{2} \) )
GA003G 5,0 1,5
GA004G 5,5 1,5
GA005G 6,5 1,5
GA006G 5,0 1,5
GA007G 5,5 1,5
GA008G 6,5 1,5

Gebruikstoepassing: slijpen van oppervlakken met trillingsdempende zijhandgreep

Model Trillingsemissie (a	\( {\mathrm{h}}_{2},\mathrm{{AG}} \) ): \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)	Onzekerheid (K): (m/s \( {}^{2} \) )
GA003G 5,5 1,5
GA004G 5,5 1,5
GA005G 5,5 1,5
GA006G 5,5 1,5
GA007G 5,5 1,5
GA008G 5,5 1,5

Gebruikstoepassing: schuren met schijf met normale zijhandgreep

Model Trillingsemissie (a	\( {}_{\mathrm{h},\mathrm{{DS}}}\left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)	Onzekerheid (K): \( \left( {\mathrm{m}/\mathrm{s}\;{}^{2}}\right) \)
GA003G 2,5 m/s	\( {}^{2} \) of lager 1,5
GA004G 2,5 m/s	\( {}^{2} \) of lager 1,5
GA005G 2,5 1,5
GA006G 2,5 m/s	\( {}^{2} \) of lager 1,5
GA007G 2,5 m/s	\( {}^{2} \) of lager 1,5
GA008G 2,5 1,5

Gebruikstoepassing: schuren met schijf met trillingsdempende zijhandgreep

Model Trillingsemissie (a	\( {}_{\mathrm{h},\mathrm{{ps}}}\rbrack \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)	Onzekerheid (K): \( \left( {\mathrm{m}/\mathrm{s}\;{}^{2}}\right) \)
GA003G 2,5 m/s	\( {}^{2} \) of lager 1,5
GA004G 2,5 m/s	\( {}^{2} \) of lager 1,5
GA005G 3,0 1,5
GA006G 2,5 m/s	\( {}^{2} \) of lager 1,5
GA007G 2,5 m/s	\( {}^{2} \) of lager 1,5
GA008G 3,0 1,5

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/kunnen worden gezruikt om dit gereedschap te vergelijkken met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de bloatstelling.

WAARSCHUWING: De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de bloatstelling onder practijkomstandigheden (rekening houdend met allefasen van de bedrijfscylus, zoals de tijdsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).
WAARSCHUWING: De opgegeven trillingsemissiewaarde geldt voor de voornaamste toepassingen van het elektrisch gereedschap. Als het elektrisch gereedschap beschier voor andere toepassingen worden gebruikt, kan de trillingsemissiewaarde waarvoor anders zijn.

EG-verklaring van conformiteit

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgevoegt als Bijlage A bij deze gebruiksaanwijzing.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING Lees alle verilgheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als nicht alle understande instructies worden opgevolgd, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het Lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

Veiligheidswaarschuwingen voor een accuslijpmachine

Gemeenschappelijkke veiligheidswaarschuwingen voor slijp-, schuur-, draadborstel- endoorslijpwerkzaamheden:

1. Dit elektrisch gereedschap is bedoeld voor gebruik als slijp-, schuur-, draadborstel-, gat-slijp- of doorslijpgereedschap. Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en technische geevens die bij dit elektrisch gereedschap worden geleverd. Als u nalaat alle onderstaande instructies te volgen, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.
2. Werkzaamheden zoals polijstenogensen nicht worden uitgevoerd met dit elektrisch gereedschap. Werkzaamheden waarvoord dit elektrisch gereedschap Niet is bedoeld kuren gevaarlijke situatuies opleveren en tot persoonlijk letsel leiden.
3. Bouw dit elektrisch gereedschap Niet om zodate u het kunt gebruiken op een manier waar-voor het Niet specifiek is ontworpen en die Niet worden vermeld door de fabrikant van het gereedschap. Dergelijk ombouwen kan leiden tot verlies van controle over het gereedschap en ernstig persoonlijk letsel veroorzaken.

4. Gebruik geen accessoires die nicht specifiek zijn ontworpen en vermeld door de fabrikant van het gereedschap. Ook wonneer het accessoire kan worden aangebracht op uw elektrisch gereedschap, is een veilige werkung nicht gegarandeerd.

5. Het nominale toerental van het accessoire要去 minstens geleijk zich aan het maximumtoerental vermeld op het elektrisch gereedschap. Accessoires die met een hoger toerental draaien dan hun nominaal toerental können stuk breken en in het rond vliegen.

6. De buitendiameter en de dikte van het accessoire要去en binnen het capaciteitsbereik van het elektrisch gereedschap vallen. Accessoires met verkeerde afmetingen können nicht afdoende worden afgeschermd of beheerst.
7. De afmetingen van het bevestigingspunt van het accessoire要去 overeenkomen met de afmetingen van de bevestigingshardware van het elektrisch gereedschap. Accessoires die Niet overeenkomen met de bevestigingshardware van het elektrisch gereedschap, zullen Niet gebalanceerd draaien en buitensporig/TRillen, en+kunnen leiden tot verlies van controle over het gereedschap.
8. Gebruik nooit een beschadigd accessoire. Inspecteer het accessoire voor ieder gebruik, bijvoorbeeld een slijpschijf op ontbrekende schilfers en barsten; een rugschijf op barsten, scheuren of buitensporige slijtage; en een draadborstel op losse of gebroken draden. Nadat het elektrisch gereedschap of accessoire is gezallen, inspecteert u het op schade of monteert u een onbeschadigd accessoire. Na inspectie en montage van een accessoire, zorgt u ervoor dat u en omstanders Niet in het rotatievlik van het accessoire staan, en LAST u het elektrisch gereedschap draaien op het maximale, onbelaste toerental gedurende een minuut. Beschadigde accessoires breken normal gesproken in stukken gedurende deze testduur.
9. Gebruik persoonlijke-beschemmingsmiddelen. Afhankelijk van de toepassing gebruikt u een spatschem, een beschemende bril of een veiligheidsbril. Alaar gelang de toepassing draagt u een stofmasker, gehoorbeschemmers, handschoenen en een werkschort die in staat zichkleine stukjes slijpsel of werkstukfragmenten te weerstaan. De oogbeschemming moet in staat zichrondvliegend afval te stoppen dat ontstaat bij de diverse toepasseningen. Het stofmasker of ademhalingsapparaat moet in staat zichndeeltjes te filteren die ontstaat bij de betreffende toepassing. Langdurige blootstelling aan hard lawaai kan uw gehoor aantasten.
10. Houd omstanders op veilige afstand van het werkgebied. Ledereen die zich binnen het werkgebied begeeft, moet persoonlijke-beschermingsmiddelen gebruiken. Fragmenten van het werkstuk of van een uiteengevalten accessoire+kunnen rondvliegen en letsel veroorzaken buiten de onmiddelijk werkomgeving.

11. Houd het elektrisch gereedschap alleen vast aan het geisoleerde oppervlak van de handgrepen wanner u werkt opplaatsen waar het snijgarnituur met verborgen bedrading in aanraking kan komen. Door contact met onder spanning staande draden, zullen ook de Niet-geisoleerde metalen delen van het elektrisch gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

12. Leg het elektrisch gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het ronddraaiende accessoire kan de ondergrond pakken zodate u de controle over het elektrisch gereedschap verliest.

13. Laat het elektrisch gereedschap Niet draaien terwijl u het naast u draagt. Als het ronddraaiende accessoire u per ongeluk raakt, kan het verstrikt raken in uw kleding waardoor het accessoire in uw lichaam worden getrokken.
14. Maak de ventilatieopeningen van het elektrisch gereedschap regelmatig schoon. De ventilator van de motor zal het stof de behuizing in trekken, en een groe openhoping van metaalsijpsel kan leiden tot elektrisch gevaarlijke situatuies.
15. Gebruik het elektrisch gereedschap Niet in de buurt van brandbare materialen. Vonken kunnen deze materialen doeon ontvlammen.
16. Gebruik geen accessoires die met vloeistof moeten worden gekoeld. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrocutie of elektrische schokken.

Terugslag en aanverwante waarschuwingen:

Terugslag is een plotselinge reactie op een beknelde of vastgelopen draaiende schijf, rugschijf, borstel of enig ander accessoire. Beknellen of vastlopen veroorzaakt een snelle stilstand van het draaiende accessoire dat op zijn beurt ertoe leidt dat het elektrisch gereedschap zich ongecontroleerd beweegt in de tegenovergestelde richting van de draairichting van het accessoire op het moment van vastlopen. Bijvoorbeeld, als een slijpschijf bekneld raakt of vastloopt in het werkstuk, kan de rand van de schijf die het beknellingspunt ingaat, zich invreten in het oppervlak van het materiaal waardoor de schijf eruit klimt of eruit slaat. De schijf kan waar bijaar de gebruiker toe of weg springen, afhankelijk van de draairichting van de schijf op het beknellingspunt. Slijpschijven konnen in dergelijkke situatives ook breken. Terugslag is het gevolg van misbruik van het elektrisch gereedschap en/of onjuiste geleuksprocedures of -omstandigheden, en kan worden voorkomen door goede voorzorgsmaatregelen te treffen, zoals hieronder vermeld.

1. Houd het elektrisch gereedschap stevig met beiden handen vast en houd uw armen en lichaam zodanig dat u in staat bent een terugslag op te vangen. Gebruik algijd de extra handgreep (indien aanwezig) voor een maxi-male controle over het gereedschap in geval van terugslag en de koppelreactiekrachten bij het starten. De gebruiker kan een terugslag of de koppelreactiekrachten opvangen indien de juiste voorzorgsmaatregelen worden getroffen.
2. Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan terugslaan over uw hand.
3. Plaats uw lichaam Niet in het gebied waar het elektrisch gereedschapaar toe gaat wanner een terugslag optreedt. Een terugslag za het gereedschap bewegen in de tegenovergestelde richting van de draairichting van de schijf op het moment van beknellen.

4. Wees bijzonder voorzichtig bij het werken met hoeken, scherpe randen, enz. Voorkom dat het accessoire springt of bekneld raakt. Hoeken, scherpe randen of springen veroorzaken vaak beknellen van het draaiende accessoire wat leidt tot terugslag of verlies van controle over het gereedschap.

5. Bevestig geen kettingsschijf, gesegmenteerde diamantschijf met randoppeningen van meer dan 10mm of getand zaagblad. Dergelijkke bladen leiden vaak tot terugslag of verlies van controle over het gereedschap.

Veiligheidswaarschuwingen specifiek voor slijp- en doorslijpwerkzaamheden:

1. Gebruik uitsluitend schijven van het type dat wordt vermeld voor uw elektrisch gereedschap en de specifieke beschemkap voor de te gebruiken schijf. Schijven waarvoort het elektrisch gereedschap Niet is ontworpen, hunnen Niet goed worden afgeschermd en zichn Niet veilig.
2. Het slijpoppersvlak van schijven met een verzonken middengat moet bij het aanbrengen lager liggen dan het vlak van de beschermrand. Bij een onjuist aangebrachte schijf die boven het vlak van de beschermranduitsteekt is geen goede bescherming möglichk.
3. De beschemkap moet stevig worden vastge- zet aan het elektrisch gereedschap en in de maximaal beschemende stand worden gezet zoat hetkleinst mogelijkdeel van de schijf isblootgesteld in de richting van de gebrui- ker.De beschemkap dient om de gebruiker te beschemen gegen aanraking met de schijf, stuk- jes die waarvan af breken en vonken die brandge- vaar voor kleding opleveren.
4. Schijven mogenuitsuitluitend worden gebruikt voor de aanbevolen toepassingen. Bijvoorbeeld: u mag Niet slijpen met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor slijpen met de rand. Krachten op het zichoppervlak kannen deze schijven doein breken.
5. Gebruik algtd onbeschadigde schijfflenzen van de juiste afmetingen en vorm voor de te gebruiken schijf. Een goede schijfflens ondersteunt de schijf en verkleint daarmee de kans op het breken van de schijf. Flenzen voor doorslijpschijven kunnen verschillen van flenzen voor slijpschijven.
6. Gebruik geen deels afgesleten schijven van grotere elektrische gereedschappen. Schijven die zich en bedoeld voor grotere elektrische gereedschappen zichniet geschikt voor de hogere snugheid van eenkleiner elektrisch gereedschap en kuren in stukken breken.
7. Bij gebruik van een multifunctionele schijf, gebruikt u altijd de juiste beschemkap voor de gebruekte toepassing. Als u Niet de juiste beschemkap gebruikt, worden u möglichk Niet voldoende goed beschermd waardoor ernstig letsel kan ontstaan.

Aanvullende veiligheidswaarschuwingen specifiek voor doorslijpwerkzaamheden:

1. Laat de doorslijpschijf Niet vastlopen en oefen geen buitensporige druk erop uit. Probeer Niet een buitensporig diepe snede te slijpen. Een te grote kracht op de schijf verhoogt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waar door terugslag kan optreden de schijf kan breken.

2. Plaats uw lichaam Niet in een lijn achechter de ronddraaiende schijf. Wonneer de schijf, op het aangrijppunt in het werkstuk, zich van uw lichaam af beweegt, hunnen door de mogelijkke terugslag de ronddraaiende schijf en het elektrisch gereedschap in uwrichting worden geworpen.

3. Wanner de schijf vastloopt of u het slijpen onderbreekt, schakelt u het elektrisch gereed-schap uit en houdt u dit stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de snede te halen terwijl de schijf nog draait omdat hierdoor een terugslag kan optreten. Onderzoek waarom de schijf is vastgelopen en tref afdoende maatregelen om de oorzaak ervan op te heffen.

4. Begin nicht met doorslijpen verwijl de schijf al in het werkstuk steekt. Wacht totdat de schijf op volle toeren draait en breng daarna de schijf voorzichtig terug in de snede. Wanner het elektrisch gereedschap opnieuw worden gestart verwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.
5. Ondersteun platen en große werkstukken om de kans op het beknellen van de schijf en terugslag te minimaliseren. Grote werkstukken neigen door te zakken onder hun eigengewicht. U要去h werkstuk ondersteunen vlak bij de snijlijn en vlak bij de rand van het werkstuk aan beiden kanten van de schijf.
6. Wees extra voorzichtig bij het makeen van een invalidslijpsnede in bestaande wanden of op andereplaats waarvan u de onderkant Niet kunt zien. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of voorwerpen die terugslag veroorzaken raken.
7. Probeer Niet een gebogen snede te maken. Een te grote kracht op de schijf verhoegt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreden of de schijf kan breken met möglichk ernstig letsel tot gevolg.
8. Voordat u een gesegmenteerde diamantschijf gebruikt, controleert u dat de diamantschijf randoppeningen van 10mm of minder:tussen de segmenten heeft, met alleen een negatieve hellingshoek.

Veiligheidswaarschuwingen specifiek voor schuurwerkzaamheden:

1. Gebruik een schuurpapierschijf van de juiste afmeting. Volg de aanbevelingen van de fabrikant bij uw keuze van het schuurpapier. Te groot schuurpapier dat te ver uitsteekt over de rand van het schuurblok levert snijgevaar op en kan beknellen of scheuren van de schijf of terugslag verroorzaken.

Veiligheidswaarschuwingen specifiek voor draadborstelwerkzaamheden:

1. Wees erop bedacht dat ook tijdens normala gebruik borsteldraden door de borstel worden rondgeslingerd. Oefen Niet te veel kracht uit op de borsteldraden door een te hoge belasting van de borstel. De borsteldraten konnen met gemak door dunne kleding en/of de huid dringen.
2. Als het gebruik van een beschemkap worden aanbevolen voor draadborstelen, zorgt u ervoor dat de draadschijf of draadborstel nicht in aanraking komt met de beschemkap. De draadschijf of draadborstel kan in diameter toenemen als gezolg van de werkbelasting en centrifugale krachten.

Aanvullende veiligheidswaarschuwingen:

1. Bij gebruik van een slijpschijf met een verzonken middengat, mag u uitsluitend met glasvezel versterkte schijven gebruiken.
2. GEBRUIK NOOIT een stenen komschijf op\ deze slijpmachine. Deze slijpmachine is Niet\ ontworpen voor dit type schijven en het gebruik\ ervan kan leiden tot ernstig persoonlijk letsel.
3. Let erop dat u de as, de flens (met name de montagekant) en de borgmoer nicht beschadigt. Als deze onderdelen beschadigd raken, kan de schijf breken.
4. Zorg ervoor dat de schijf Niet in aanraking is met het werkstuk voordat u het gereedschap hebt ingeschakeld.
5. Laat gereedschap eenijdje draaien voordat u het op het werkstuk gaat gebruiken. Controller op trillingen of schommelingen die op onjuiste montage of een slecht uitgebalanceerd schijf konnen wijzen.
6. Gebruik de aangegeven Kant van de schijf om mee te slijpen.
7. Laat het gereedschap Niet ingeschakeld lig-gen. Schakel het gereedschap alleen in wanneer u het vasthoudt.
8. Raak het werkstuk Niet onmiddelijk na bewerking aan. Het kan bijzonder heet zich en brandwonden op uw huid veroorzaken.
9. Raak accessoires nied onmiddelijk na bewerking aan. Deze kunnen bijzonder heet+zijn en brandwonden op uw huid veroorzaken.
10. Houd u aan de instructies van de fabrikant voor het juist aanbrengen en gebruiken van de schijven. Behandel de schijven voorzichtig en berg deze met zorg op.
11. Gebruik geen afzonderlijke verloopbussen of adapters om slijpschijven met een groot asgat aan dit gereedschap aan te passen.
12. Gebruik uitsluitend flenzen die geschikt zijn voor dit gereedschap.
13. Voor gereedschap waarop schijven met een geschroefd asgat dieren aangebracht te worden, moet u ervoor zorgen dat de schroefdraad in de schijf lang genoeg is zodate de as helemaal erin gaat.
14. Zorg ervoor dat het werkstuk goed ondersteund is.
15. Houd er rekening mee dat de schijf nog eenijdje blijdt draaien nadat het gereedschap isuitgeschakeld.
16. Indien de werkplaats uiterst warm en vochtig is, of erg verontreinigd is met geleidend stof, gebruikt u een kortsluitstroomonderbreker (30mA) om de veiligheid van de gebruiker te verzekeren.
17. Gebruik het gereedschap Niet op materialen die asbest bevatten.
18. Wanner u een doorslijpschijf gebruikt, dient u altijd te werken met de stofbeschemkap indien dit door deplaatselijke regelgeving worden vereist.
19. Schijven bedoeld voor doorslijpen mogen Niet aan zijwaartse druk worden blootgesteld.

20. Draag geen stoffen werkhandsschoenenijdens gebruik van dit gereedschap. Vezels van stoffen handsschoenen können binnendringen in het gereedschap waardoor het gereedschap defect kan raken.

21. Verzeker u er vór aanvang van de werkzaam-heden van dat er geen voorwerpen, zoals elektriciteits-, gas- en waterleidingen, verborgen zitten in het werkstuk. Anders kan dit een elektrische schok, een lekstroom of een gaslek veroorzaken.

22. Als een tussenschijf is bevestigd op de schijf, mag u deze Niet verwijderen. De diameter van de tussenschijf要去 groter zich dan de borgmoer, buitenflens en binnenflens.
23. Alvorens een slijpschijf aan te brengen, contrôleert u.altijd of de tussenschijf geen abnormaliteiten vertoont, zoals ontbrekende schilfers en barsten.
24. Draai de borgmoer goed vast. Als de schijf te vast worden gedraaid, kan deze breken, en onvoldoende vastdraaien kan leiden tot wiebelen.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veriligeidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUK of het Niet naleven van de veriligeidsvoorschriften in deze gebruiksaanwijz ing kan leiden tot ernstig persoonlijk letsel.

Belangrijke veiligheidsinstrumenties voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoorde accu worden gebruikt, alvorens de accu in gebruik te nemen.
2. Haal de accu Niet uit elkaar en saboteer hem Niet. Dit kan leiden tot brand, buitensporigeitte of een explosie.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden,要去 het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zichs een ontploffing veroorzaken.
4. Als elektrolyt in uw ogen isterechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheidveroorzaken.
5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een groe stroomafgifte, oververhitting, brandwonden, en zichs defecten.

1. Bewaar en gebruik het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50^ of hoger.

2. Werp de accu nooit in het vuur, ook nicht wanner hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.

3. Laat de accu Niet vallen, sla er geen spijker in, snijd er Niet in, gooi er Niet mee en stoot hem Niet gegen een hard voorwerp. Dergelijkke handelingen können leiden tot brand, buitensporigeitte of een explosie.

4. Gebruik nooit een beschadigde accu.

5. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen.

Voor commercieel transport en dergelijkke doord derden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd.
Als voorbereiding van het artworkel dat worden getransporteer is hetoodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan möglich strengere nationale regelgeving. Blootliggende contactpunter noeten worden afgedekt met tape en de accu moet zodanig worden verpakdtat deze Niet kan bewegen in de verpakking.
11. Wanner u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu deplaatselijke voorschriften.
12. Gebruik de accu's uitsluitend met de gereedschappen die door Makita+zijn aanbevolen. Als de accu's worden aangebracht in nicht-compatible gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.
13. Als u het gereedschap gedurende een langtijd Niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.
14. Tijdens en na gebruik, kan de accu heb worden waardoor brandwonden of koude brandwonden können worden veroorzaakt. Wees voorzichtig bij het hanteren van een hare accu.
15. Raak de aansluitpunten van het gereedschap Niet onmiddelijk na gebruik aan,ondat deze heet genoeg+kennen om brandwonden teveroorzaken.
16. Zorg ervoor dat geen steenslag, stof of grond vast kommt te zitten op/in de aansluitpunten, openingsen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waardoor brandwonden of persoonlijk letsel+kennen ontstaan.
17. Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspanningsleidingen, mag u de accu Niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.
18. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES.

ALET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van Niet-originele accu's, of accu's die zich gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade vorozaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wonneer u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opniew op. Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstempoatuur:tussen 10^ en 40^. Laat een warmer accu afkoelen alvorens hem op te laden.
4. Als de accu Niet worden gebruikt, verwijdert u hem vanaf het gereedschap of de lader.
5. Laad de accu op als u deze gedurende een langeijd (meer dan zes maanden) Niet gaat gebruiken.

BESCHRIJVING VAN DE FUNCTIONS

ALET OP: Zorg.altijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.

De accu aanbrengen en verwijderen

ALET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert.
ALET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu Niet stevig vasthoudt, hunnen deze uit uw handen glippen en het gereedschap of de accu beschadigen, of kan persoonlijk letsel worden veroorzaakt.

Fig.1: 1. Rood deel 2. Knop 3. Accu

Om de accu te verwijderen versusluft u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accuuit het gereedschap.

Om de accu aan te brengen lijnt u de lip op de accuuit met de groef in de behuizing en duwt u de accu op zichplaats. Steek de accu zo ver möglichk in het gereedschap tot u een klikgeluid hoort. Wanner het rode deel zichtaar is, zoals aangegeven in de afbeelding, is de accu Niet geheel vergrendeld.

ALET OP: Breng de accu altijd helemaal aan totdat het rode deel nicht meer zichtaar is. Als u dit Niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.
ALETOP: Breng de accu Niet met kracht aan. Als de accu Niet gemakkelijk in het gereedschap kan worden geschoven, worden dieze nicht goed aangebracht.

De resterende acculading controlleren

Druk op de testknop op de accu om de resterende accumulating te zien. De indicatorlampjes branden gedurende enkele seconden.

Fig.2: 1. Indicatorlampjes 2. Testknop

Indicatorlampjes Resterende			accumulating
Brandt Uit	Knippert
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
			Er kan een storing+zijn opgetreden in de accu.

OPMERKING: Afhankelijk van de gebruiksomstandigden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschit van de werkelijkke acculading.

OPMERKING: Het eerste (meest linker) indicator-lampje knippert wanner het accubeveiligingsssystem in werkig is getreden.

Het gereedschap is voorzien van een gereedschap-/ accubeveiligingssysteme. Dit systemem schakelt automatisch de voeding maar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap kan tijdens het gebruik automatisch stoppen als het gereedschap of de accu aan een van de volgende omstandigheden worden blootgesteld:

Overbelastingsbeveiling

Wanner het gereedschap of de accu worden gebruikt op een manier waardoor een abnormaal hoge stroom wordt getrokken, stopt het gereedschap automatisch zonder dat een indicatorlampje gaat branden. Schakel in die situatie het gereedschap uit en stop het gebruik dat ertoe leidde dat het gereedschap overbelast raakte. Schakel daarna het gereedschap in om het wee te starten.

Oververhittingsbeveiliging

Wanner het gereedschap of de accu oververhit is, stopt het gereedschap automatisch. Laat het gereed-schap afkoelen, voordat u het gereedschap opnieuw inschakelt.

Als de acculading onvoldoende is, stopt het gereedschap automatisch. In dit het geval verwijdert u de accu vanaf het gereedschap en laadt u de accu op.

De beveiligingsvergrendeling opheffen

Wanner het beveiligingsystem herhaaldelijk in werk
king treedt, wordt het gereedschap vergrendeld.
In deze situatie start het gereedschap Niet meer, ook
niet wanner het gereedschap worden in- en uitgeschak
keld. Om de beveiligingsvergrendeling op te heffen,
verwijdt u de accu,plaatst u deze in de acculader en
wacht u tot het opladen is voltooid.

Beveiling against andere oorzaken

Het beveiligingsystem is ook ontworpen voor andere oorzaken die het gereedschap hunnen beschadigen, en zorgt ervoor dat het gereedschap automatisch stoot. Voer alle volgende stappen uit om de oorzaken op te heffen, wanner het gereed-schap tijdelijk is onderbroken ofijdens het gebruik is gestopt.

1. Schakel het gereedschap uit en schakel het daarna wee in om het opnieuw te starten.
2. Laad de accu's) op of cervang hem/ze door (een) opgeladen accu's).
3. Laat het gereedschap en de accu('s) afkoelen.

Als geen verbetering optreedt nadat het beveiligingsysteme is geseset, neemt u contact op met uw lokale Makita-servicecentrum.

Asvergrendeling

WAARSCHUWING: Bedien de asvergrendeling nooit verwil de as draait. Dit kan ernstig letsel of beschadiging van het gereedschap veroorzaken.

Druk de asvergrendeling in om te voorkomen dat de as meedraait wonneer u accessoires aanbrengt of verwijdert.

Fig.3: 1. Asvergrendeling

Werking van de schakelaar

ALET OP: Controller aktijd, voordat u de accu in het gereedschap aanbrengt, of de schuifschakelaar op de juiste manier schakelt en wee terugkeert maar de uit-stand, wanner acheer op de schuifschakelaar worden gedrukt.
ALET OP: De schakelaar kan worden vergrendeld in de aan-stand ten behoeve van het gebruikersgemak bij langdurig gebruik. Wees extra voorzichtig wanner u de schakelaar in de aan-stand vergrendelt en houd het gereedschap algijd stevig vast.

Om het gereedschap te starten, drukt u de achterkant van de schuifschakelaar omlaag en schuift u die vervolgensaar de stand "I" (aan). Om het gereedschap continu te laten werken, drukt u de voorkant van de schuifschakelaar omlaag om deze te vergrendelen.

Fig.4: 1. Schuifschakelaar
Om het gereedschap te stoppen, drukt u de achechterkant van de schuifschakelaar omlaag zodat die terugkeert maar de stand "O" (uit).
Fig.5: 1. Schuifschakelaar

Beveiling against onopzettelijk herstarten

Wanner de schakelaar in de aan-stand staat en de accu worden aangebracht, start het gereedschap Niet. Om het gereedschap te starten, schakelt u de schakelaar uit en weer in.

Actieve terugkoppelingsdetectietechnologie

Het gereedschap detecteert elektronisch situatuies waarin de schijf of het accessoire gevaar loopt om vast te lopen. In deze situatie worden het gereedschap automatisch uitgeschakeld om verder ronddraaien van de as te voorkomen (het voorkomt Niet terugslag). Om het gereedschap te starten, schakelt u eerst het gereedschap uit, heft u deoorzaak van de plotselinge afname van het toerental op, en schakelt u daarna het gereedschap wee in.

Zachte-startfunctie

De zachte-startfunctie voorkomt abrupt schoksgewijs inschaken.

Elektrische rem

Alleen voor de modellen GA003G / GA004G / GA005G

De elektrische rem worden ingeschakeld nadat het gereedschap isuitgeschakeld.
De rem werkt nicht wonneer de elektrische voeding wordt onderbroken, zoals wonneer de accu per ongeluk wordt verwijderd, terwijl de knop is ingeschakeld.

MONTAGE

ALET OP: Zorg alsijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.

De zichhandgreep (handvat) monteren

ALETOP: Controller allergood voor gebruik of de zijhandgreep stevig vastzit.

Draai de zichhandgreep vast op het gereedschap in een van de standen aangegeven in de afbeelding.

Fig.6

De beschermkap aanbrengen of verwijderen

WAARSCHUWING: Bij gebruik van een schijf met een verzonken middengat, lamellenschijf, flexischijf of schijfvormige draadborstel要去 de beschemkap zodanig op het gereedschap worden gemonteerd dat de gesloten zichde van de kap algtdaar de gebruiker is geleerd.
WAARSCHUWING: Zorg ervoor dat de beschemkap goed vergrendeld worden door de vergrendelhendel in een van de gaten in de beschemkap.
WAARSCHUWING: Wanner u een doorslijpschijf of diamantschijf gebruikt, moet u.altijd een beschemkap gebruiken die special ontworpen is voor gebruik met doorslijpschijven.

Voor schijf met een verzonken middengat, lamellenschijf, flexischijf, schijfvormige draadborstel/ doorslijpschijf, diamantschijf

1. Terwijl u de vergrendelhendel ingedrukt houdt, monteert u de beschemkap met de uitsteeksels aan de beschemkaprecht gegenover de inkepingen in het lagerhuis.
   Fig.7: 1. Vergrendelhendel 2. Inkeping 3. Uitsteeksel
2. Terwijl u de vergrendelhendel in de richting A duwt, duwt u de beschermkap erop door de posities B omlaag te honden, zoals aangegeven in de afbeelding.
   Fig.8: 1. Beschermkap 2. Gat

OPMERKING: Duw de beschermkaprecht omlaag. Anders kunt u de beschermkap Niet volledig omlaag duwen.

1. Terwijl u de vergrendelhendel en beschemkap in de stand houdt zoals beschreiben in stap 2, draait u de beschemkap in de richting C en verandert u de hoek van de beschemkap alaar gelang uw werkzaamheden zodate gebruiker worden beschermd. Lijn de vergrendelhendel uit met een van de gaten in de beschemkap en LAST daarna de vergrendelhendel los om de beschemkap te vergrendelen.
   Fig.9: 1. Beschermkap 2. Gat

Om de beschemkap te verwijderen, volgt u de procedure voor het aanbrengen in de omgekeerde volgorde.

Opklikhulpstuk voor de beschemkap van een slijpschijf

Optioneel accessoire

OPMERKING: Bij doorslijpwerkzaaamheden kan een opklikhulpstuk voor de beschemkap van een slijpschijf worden gebruikt met de beschemkap (voer een slijpschijf).

Niet verkrijgbaar is sommige landen.

Een schijf met een verzonken middengat of een lamellenschijf aanbrengen en verwijderen

Optioneel accessoire

WAARSCHUWING: Bij gebruik van een schijf met een verzonken middengat of een lamellenschijf, moet de beschermkap zodenig op het gereedschap worden aangebracht dat de gesloten zijde van de kap algid maar de gebruiker is gekeerd.
WAARSCHUWING: Zorg ervoor dat de pasrand van de binnenflens perfect past in de binnendiameter van de schijf met een verzonken middengat of lamellenschijf. Als u de binnenflens met de verkeerde zichant aanbrengt, können gevaarlijke trillingen het gevolg�n.

Breng de binnenflens aan op de as.
Zorg ervoor dat het ingedeukte deel van de binnenflens wordt aangebracht op het rechte deel onderaan de as. Pas de schijf met een verzonken middengat of lamelenschijf op de binnenflens en draai de borgmoer op de as vast.
▶ Fig.11: 1. Borgmoer 2. Schijf met een verzonken middengat 3. Binnenflens 4. Pasrand
Om de borgmoer vast te draaien, drukt u de asver-grendeling stevig in zodat de as Niet kan draaien, en gebruikt u cervolgens de borgmoersleutel om de borgmoer stevig rechtsom vast te draaien.
Fig.12: 1. Borgmoersleutel 2. Asvergrendeling
Om de schijf te verwijderen, volgt u de procedure in omgekeerde volgorde.

Een flexischijf aanbrengen of verwijderen

Optioneel accessoire

WAARSCHUWING: Gebruik alkijd de bijgeleverde beschemkap wonneer een flexischijf op het gereedschap is aangebracht. De schijf kan tijdens het gebruik kapotslaan en de beschemkap helpt om persoonlijk letsel te voorkomen.

Fig.13: 1. Borgmoer 2. Flexischijf 3. Rugschijf 4. Binnenflens

Houd u aan de instructies voor een schijf met een verzonken middengat, maar gebruik tevens een rugschijf onder de schijf.

Een schuurpapierschijf aanbrengen of verwijderen

Optioneel accessoire

OPMERKING: Gebruik schuuraccessoires die worden beschreiben in deze gebruiksaanwijzing. Dezemoten afzonderlijk worden aangeschaft.

Voor model voor 100mm (4")

Fig.14: 1. Borgmoer voor schuren
2. Schuurpapierschijf 3. Rubber rugschijf
4. Binnenflens

1. Breng de binnenflens aan op de as.
2. Bevestig de rubber rugschijf op de as.
3. Breng de schijf aan op de rubber rugschijf en draai de borgmoer voor schuren op de as.
4. Vergrendel de as met de asvergrendeling en draai de borgmoer voor schuren stevig rechtsom vast met behulp van de borgmoersleutel.

Om de schijf te verwijderen, volgt u de procedure in omgekeerde volgorde.

Voor andere modellen dan 100mm(4^ )

Fig.15: 1. Borgmoer voor schuren

1. Schuurpapierschijf 3. Rubber rugschijf

2. Bevestig de rubber rugschijf op de as.

3. Breng de schijf aan op de rubber rugschijf en draai de borgmoer voor schuren op de as.
4. Vergrendel de as met de asvergrendeling en draai de borgmoer voor schuren stevig rechtsom vast met behulp van de borgmoersleutel.

Om de schijf te verwijderen, volgt u de procedure in omgekeerde volgorde.

Superflens

Optioneel accessoire

De Superflens is een special accession voor een model dat NIET is uitgerust met een remfunctie.

Modellen voorzien van de letter F zijn standardaard uitgerust met een superflens. Hierbij is slechts 1/3 van de kracht nodig voor het losmaken van de borgmoer, vergeleken met het conventionele type.

De Ezynut aanbrengen en verwijderen

Optioneel accessoire

Alleen voor gereedschappen met M14-asschoefdraad.

ALET OP: De Ezynut kan nicht worden gebruikt tezamen met de Superflens. Deze flenzen zich zo dik dat de volledige schroefdraad Niet meer past op de as.

Bevestig de binnenflens, de slijpschijf en de Ezynut zodanig op de as dat het Makita-logo op de Ezynut maar buiten wijst.

Fig.16: 1. Ezynut 2. Slijpschijf 3. Binnenflens 4. As

Druk de asvergrendeling stevig in en draai de Ezynut vast door de slijpschijf zover möglichk rechtsom te draaien.

Fig.17: 1. Asvergrendeling

Draai de buitenste ring van de Ezynut linksom om hem los te draaien.

OPMERKING: De Ezynut kan met de hand worden losgedraaid wonneer de pijl voor de uitsparing staat. Anders is een borgmoersleutel vereist om de moer los te draaien. Steek een pen van de sleutel in een gat en draai de Ezynut linksom.

Fig.18: 1. Pijl 2. Uitsparing
Fig.19

Een doorslijpschijf of diamantschijf aanbrengen

Optioneel accessoire

WAARSCHUWING: Wanner u een doorslijpschijf of diamantschijf gebruikt, moet u.altijd een beschemkap gebruiken die special ontworpen is voor gebruik met doorslijpschijven.

WAARSCHUWING: Gebruik NOOIT een doorslijpschijf om zijdelings mee te slijpen.

▶ Fig.20: 1. Borgmoer 2. Doorsliipschijf of diamant-schijf 3. Binnenflens 4. Beschermkap voor doorsliipschijf of diamantschijf

Volg voor het aanbrengen de instructies voor een schijf met een verzonken middengat.

De montagerichting van de borgmoer en binnenflens verschilt afhankelijk van het type en de dikte van deschijf.

Ziede volgende afbeeldingen.

Voor model voor 100mm (4")

Een doorslijpschijf aanbrengen:

▶ Fig.21: 1. Borgmoer 2. Doorslijpschijf (dunner dan 4 mm (5 / 32^ ) ) 3. Doorslijpschijf (4 mm (5 / 32^ ) of dikker) 4. Binnenflens

Een diamantschijf aanbrengen:

▶ Fig.22: 1. Borgmoer 2. Diamantschijf (dunner dan 4 mm (5 / 32^ ) ) 3. Diamantschijf (4 mm (5 / 32^ ) of dikker) 4. Binnenflens

Voor andere modellen dan 100mm (4")

Een doorslijpschijf aanbrengen:

▶ Fig.23: 1. Borgmoer 2. Doorslijpschijf (dunner dan 4 mm (5 / 32^ ) ) 3. Doorslijpschijf (4 mm (5 / 32^ ) of dikker) 4. Binnenflens

Een diamantschijf aanbrengen:

▶ Fig.24: 1. Borgmoer 2. Diamantschijf (dunner dan 4 mm (5 / 32^ ) ) 3. Diamantschijf (4 mm (5 / 32^ ) of dikker) 4. Binnenflens

Een komvormige draadborstel aanbrengen

Optioneel accessoire

ALET OP: Gebruik de draadborstel nicht wonneer deutsche schadigd is of onbalans heeft. Het gebruik van een beschadigde draadborstel verhoogt de kans op verwonding door aanraking van afgebrozen borsteldraden.

Leg het gereedschap ondersteboven zodat de as goed toegankelijk is.

Verwijder alle accessoires vanaf de as. Draai de komvormige draadborstel op de as en draai hem vast met behulp van de bijgeleverde sleutel.

Fig.25: 1. Komvormige draadborstel

Een schijfvormige draadborstel aanbrengen

Optioneel accessoire

ALET OP: Gebruik de schijfvormige draadborstel Niet wanneer deze beschadigd is of onbalans heeft. Het gebruik van een beschadigde schijfvormige draadborstel verhoogt de kans op verwonding door aanraking van afgebrozen borsteldraden.
ALET OP: Gebruik bij de schijfvormige draadborstel ALTIJD de beschermkap, waar bij de buitendiameter van de schijfvormige draadborstel binnenin de beschermkap moet vallen. De schijf kanijdens het gebruik kapotslaan en de beschermkap helpt om persoonlijk letsel te voorkomen.

Leg het gereedschap ondersteboven zodate de as goed toegankelijk is.

Verwijder alle accessoires vanaf de as. Draai de schijf-vormige draadborstel op de as en zet.Deze vast met de bijgeleverde sleutel.

▶ Fig.26: 1. Schijfvormige draadborstel

De gatenzaag aanbrengen

Optioneel accessoire

Leg het gereedschap ondersteboven zodate de as goed toegankelijk is.

Verwijder alle accessoires vanaf de as. Draai de gatenzaag op de as en zet hem daarna vast met behulp van de bijgeleverde sleutel.

Fig.27:1.Gatenzaag

De stofbeschemkap voor slijpen aanbrengen

Alleen voor de modellen GA004G / GA005G / GA007G / GA008G

Optioneel accessoire

Met optionele accessoires=kuntudit gereed-schap gebruiken voor het schuren van betonnen oppervlakken.

ALET OP: De stofbeschemkap voor diamant-komschijven is uitsluitend bedoeld voor het schuren van betonnen oppervlakken met een diamantkomschijf. Gebruik deze beschemkap Niet met enig ander slijpaccessoire of voor enig ander doel.
ALET OP: Verzeker u er voor gebruik van dat de stofzuiger is aangesloten op het gereedschap en is ingeschakeld.

Leg het gereedschap ondersteboven en breng de stof-beschermkap aan.

Breng de binnenflens aan op de as.

Pas de komvormige diamantschijf op de binnenflens en draai de borgmoer op de as vast.

▶ Fig.28: 1. Borgmoer 2. Komvormige diamant-schijf 3. Komvormige diamantschijf met naaf 4. Binnenflens 5. Stofbeschemkap

1. Lagerhuis

OPMERKING: Voor informatatie over het aanbrengen van de stofbeschemkap, raadpleegt u de gebruiks-aanwijzing van de stofbeschemkap.

De stofbeschemkap voor doorslijpen aanbrengen

Optioneel accessoire

Met optionele accessoires kut u dit gereedschap gebruiken voor het doorslijpen vansteen.

Fig.29

OPMERKING: Voor informatatie over het aanbrengen van de stofbeschemkap, raadpleegt u de gebruiks-aanwijzing van de stofbeschemkap.

BEDIENING

WAARSCHUWING: Het is in geen geval ooit nodig om grote druk op het gereedschap uit te oefenen. Het gewicht van het gereedschap oefent voldoende druk uit. Forceren of te grote druk uitoefenen kan ertoe leiden dat de schijf breekt, hetgeen gevaarlijk is.

WAARSCHUWING: Vervang ALTIJD de schijf als het gereedschapijdens het slijpen is geallen.

WAARSCHUWING: Laat NOOIT de schijf met kracht op uw werkstuk verechtkommen.

WAARSCHUWING: Voorkom dat de schijf springt of bekneld raakt, met name bij het werken rond hoeken, scherpe randen enz. Dat kan leiden tot terugslag of verlies van controle over het gereedschap.

WAARSCHUUNG: Gebruik dit gereedschap
NOOT met houtzagen en andere zaagbladen. Zulke zaagbladen op een slijpmachine leiden vaak tot terugslag of verlies van controle over het gereedschap, wat kan leiden tot persoonlijk letsel.

ALET OP: Schakel nooit het gereedschap in terwijl dat het werkstuk al raakt omdat hierdoor letsel kan worden veroorzaakt bij de gebruiker.

ALET OP: Draagijdens gebruik.altijd een veiligheidsbril of spatschem.

ALET OP: Schakel na gebruik.altijd het gereed-schap uit en wacht tot de schijf helemaal tot stilstand is gekomen voordat u het gereedschap neerlegt.

ALET OP: Houd het gereedschap ALTIJD stevig vast met een hand op de behuizing en de andere hand aan de zijhandgreep (handvat).

OPMERKING: Een multifunctionele schijf kan worden gezruikt voor zowel slijp- als doorslijpwerkzaamheden.

Raadpleeg de tekst onder "Gebruik als slijpmachine of schuurmachine" voor slijpwerkzaamheden, en raadpleeg de tekst onder "Gebruik met een doorslijpschijf of diamantschijf" voor doorslijpwerkzaamheden.

Gebruik als slijpmachine of schuurmachine

Fig.30

Schakel het gereedschap in en breng daarna de schijf op/in het werkstuk.

In het algemeen geldt: houd de rand van de schijf onder een hoek van ongeveer 15^ op het oppervlak van het werkstuk.

Tijdens de inloopduur van een neue schijf mag u de slijpmachine Niet in voorwaartse richting bewegen waar dat deze anders in het werkstuk kan 'invreten'. Pas nadat der rand van de schijf door slijtage is afgerond, mag u de schijf in zowel voorwaartse als achechterwaartse richting gebruiken.

Praktijkvoorbeeld: gebruik met komvormige diamantschijf Fig.31

Houd het gereedschap horizontally enplaats de volledige komvormige diamantschijf op het oppervlak van het werkstuk.

Gebruik met een doorslijpschijf of diamantschijf

Optioneel accessoire

WAARSCHUWING: Laat de schijf nicht vastlopen en oefen geen buitensporige druk uit. Probeer Niet een buitensporig diepe snede te slijpen. Een te grote kracht op de schijf verhoegt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreden, de schijf kan breken of de motor oververhit kan raken.

WAARSCHUWING: Begin nicht met doorslijpen verwijl de schijf al in het werkstuk steekt. Wacht totdat de schijf op maximaal toerental draait en breng daarna de schijf voorzichtig in de snede verwijl u het gereedschap voorwaarts beweegt over het oppervlak van het werkstuk.

Wanner het elektrisch gereedschap wordt ingeschakeld verwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.

WAARSCHUWING: Tijdens het doorslijpen mag u nooit de hoek van de schijf veranderen.

Door zijdelingse druk uit te oefenen op de doorslijpschijf (zoals bij slijpen), za de schijf barsten en breken waardoor ernstig persoonlijk letsel wordenveroorzaakt.

WAARSCHUWING: Een diamantschijf moet haaks op het door te slijpen werkstuk worden gebruikt.

Praktijkvoorbeeld: gebruik met doorslijpschijf

Fig.32

Praktijkvoorbeeld: gebruik met diamantschijf

Fig.33

Gebruik met een komvormige draadborstel

Optioneel accessoire

ALET OP: Controller de werkung van de draadborstel door het gereedschap onbelast te latentdraaien verwijl u erop let dat niemand voor of ineén lijn met de draadborstel staat.

KENNISGEVING: Voorkom tijdens gebruik van de draadborstel te veel druk waardoor de draden van de komvormige draadborstel te veel verbui-gen. Dit kan leiden tot voortijdig afbreken.

Praktijkvoorbeeld: gebruik met een komvormige draadborstel

Fig.34

Gebruik met een schijfvormige draadborstel

Optioneel accessoire

ALET OP: Controller de werkung van de schijfvormige draadborstel door het gereedschap onbelast te lien draaien terwijl u erop let dat niemand voor of in een lijn met de schijfvormige draadborstel staat.

KENNISGEVING: Voorkom tijdens gebruik van de draadborstel te veel druk waardoor de draden van de schijfvormige draadborstel te veel verbui-gen. Dit kan leiden tot voortijdig afbreken.

Praktijkvoorbeeld: gebruik met een schijfvormige draadborstel

Fig.35

Gebruik met een gatenzaag

Optioneel accessoire

ALET OP: Controller de werkung van de gatenzaag door het gereedschap onbelast te latent draaien verwijl u erop let dat niemand voor de gatenzaag staat.

KENNISGEVING: Kantel het gereedschap nicht tijdens gebruik. Dit kan leiden tot een voortijdig defect.

Praktijk Voorbeeld: gebruik met een gatenzaag

Fig.36

ONDERHOUD

ALET OP: Zorg alsijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijkke. Hierdoor kunnen verkleuring, verrormingen en barsten wordenveroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en.altijd met gebruik van Makita-verbangingsonderdelen.

De ventilatieopeningenschoonmaken

Zorg dat het gereedschap en de ventilatieoppeningen steeds goed schoon blijven. Maak regelmatig de ventilatieoppeningen schoon en let goed op dat ze nicht verstopt raken.

Fig.37: 1. Luchtuitlaatopening

1. Luchtinaatopening

Verwijder het stofrooster vanaf de luchtinlaatopening en reinig het zodate leucht er ongehinderd door kan stromen.

Fig.38: 1. Stofrooster

KENNISGEVING: Reinig het stofrooster wanner het verstopt zit met stof of vreemde voorwerpen. Als u het gereedschap blijft gebruiken met eenverstopt stofrooster, kan het gereedschap beschadigdragen.

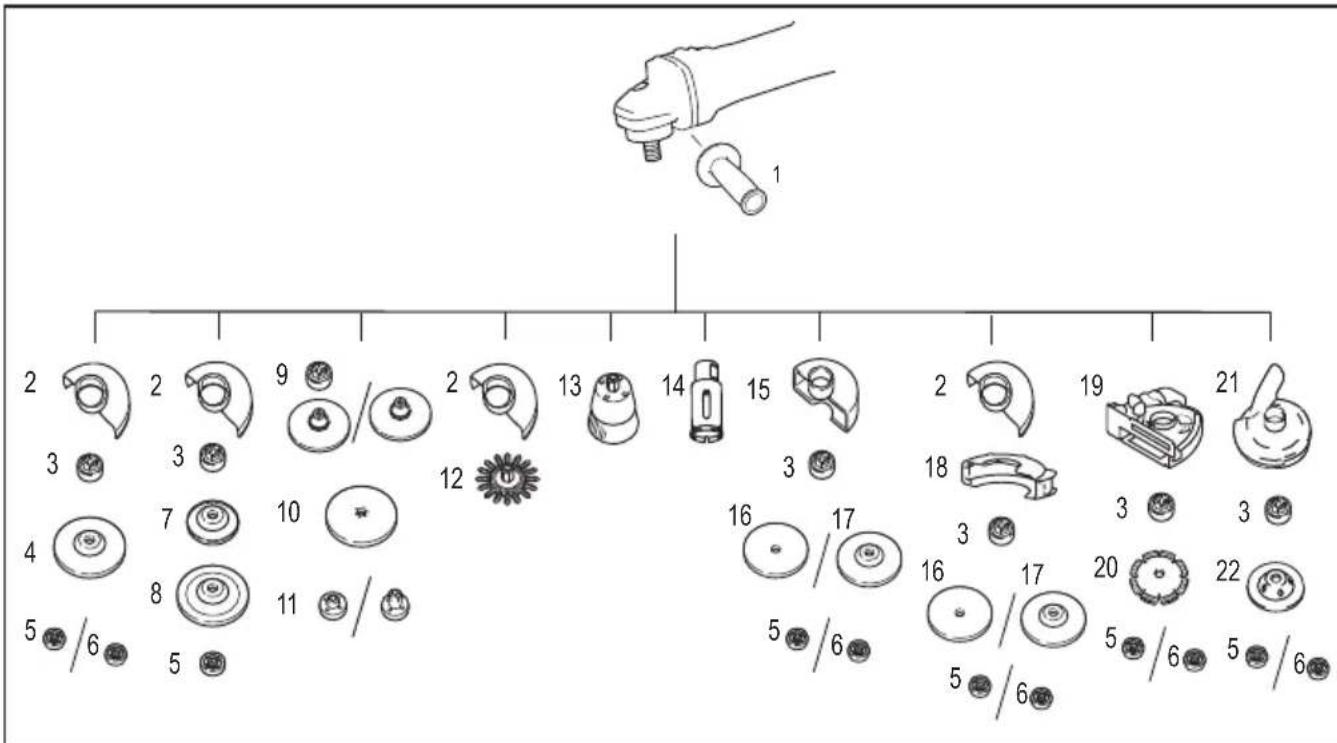

COMBINATIE VAN TOEPASSINGEN EN ACCESSOIRES

Optioneel accesseire

ALET OP: Als het gereedschap met een verkeerde beschermkap worden gebruikt, können de volgende risico's zich voordoen.

• Als een beschemkap voor doorslijpen worden gebruikt voor het slijpen van een oppervlak, kan de beschemkap gegen het werkstuk komen wat tot een slechte contrôle over het gereedschap leidt.
  Als een beschermkap voor slijpen worden gebruikt voor doorslijpen met behulp van een gelijmde slijpschijf of diamantschijf, bestaat een verhoogd risico van bloatstelling aan de draaiende schijf, rondvliegende vonden deeltjes, naast bloatstelling aan afgebrozen stukjes van de schijf in het geval deschijfuit elkaar bredkt.
• Als een beschemkap voor doorslijpen of een beschemkap voor slijpen worden gebruikt voor oppervlaktebewerkingen met een komvormige diamantschijf, kan de beschemkap gegen het werkstuk komen wat tot een slechte controle over het gereedschap leidt.
  Als een beschemkap voor doorslijpen of een beschemkap voor sijjenpen worden gebruikt met een schijfvormige draadborstel die dikker is dan de maximale dikte zoals vermeld in "TECHNISCHE GEGEVENS", kunnen de draden gegen de beschemkap komen waardoor de draden afbreken.
• Het gebruik van een stofbeschemkapijdens het doorslijpen of oppervlaktebewerkingen op beton of metselwerk, verlaagt het risico van blootstelling aan stof.
  Bij gebruik van een flens-gemonteerde multifunctionele schijf (voor zowel slijpen als doorslijpen), gebruikt u alleen de beschermkap voor doorslijpen.

- Toepassing	Model van 100 mm Model	van 115 mm Model van 125 mm
1 - Zijhandgreep
2 - Beschermkap (voor slijpschijf)
3 - Binnenflens Binnenflens/Superflens *1*2		1*2
4 Slijpen/schuren Schijf met een verzorken middengat of lamellenschijf
5 - Borgmoer
6 - -	Ezynut *1*3
7 -		Rugschijf
8	Slijpen	Flexischijf
9 -	Binnenflens en rubber	rugschijf 76	Rubber rugschijf 100	Rubber rugschijf 115
10	Schuren	Schuurpapierschijf
11	-	Borgmoer voor schuren

- Toepassing	Model van 100 mm Model	van 115 mm Model van 125 mm
12 Draadborstelen Schijfvormige draadborstel
13 Draadborstelen Komvormige draadborstel
14 Gaten zagen Gatenzaaag
15 - Beschermkap (voor doorslijpschijf)
16 Doorslijpen Doorslijpschijf of diamantschijf
17 Slijpen/doorslijpen Multifunctionele schijf
18	-	Opklikhulpstuk voor de beschemmkap van een slijpschijf*4
19	-	Stofbeschemmkap voor doorslijpen *5
20 Doorslijpen		Diamantschijf
21	-	-	Stofbeschemmkap voor slijpen *6
22	Slijpen	-	Komvormige diamantschijf *6
-	-	Borgmoersleutel

OPMERKING: *1 De Superflens en de Ezynut moyen Niet tezamen worden gebruikt.

OPMERKING: *2 Gebruik de Superflens Niet op een slijpmachine die is uitgerust met een remfunctie.

OPMERKING: *3 Alleen voor gereedschappen met M14-asschoefdraad.

OPMERKING: *4 Het opklikhulpstuk voor de beschemmkap van een slijpschijf is Niet verkrijgbaar in sommige landen. Raadpleeg de gebruiksaanwijzing van het opklikhulpstuk voor de beschemmkap van een slijpschijf voor meer informatie.

OPMERKING: *5 Voor meer informatie, raadpleegt u de gebruiksaanwijzing van de betreffende beschemkap.

OPMERKING: *6 Alleen voor de modellen GA004G / GA005G / GA007G / GA008G.

Voor meer informatie, raadpleegt u de gebruksaanwijzing van de betreffende beschemkap.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreiben. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van persoonlijke letsel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatslijke Makita-servicecentrum.

Originele Makita accu's en acculaders
- Accessoires vermeld onder "COMBINATIE VAN TOEPASSINGEN EN ACCESSOIRES"

OPMERKING: Sommige items op de lijst+kennen bijinbegrepen in de doos van het gereedschap alsstandaard toebehoren. Deze kuren van land tot landverschillen.

ESPECIFICACIONES
