KULLANIM KILAVUZU GA6040C MAKITA

Genel görünusün açıklanması

1 Şaft kilidi	12 Kilit somunu anahtarı	24 B ileareti
2 SümgüLU anahtar	13 Ezynut	25 C ileareti
3 Gösterge lambası (hiz ayar kadrani)	14 Zimpara diski	26 D ileareti
	15 Mil	27 Aşindirici kesme diski/elmas disk
4 H ile ayar kadrani	16 Ok
5 Disk siperi	17 Çentik	28 Aşindirici kesme diski/elmas disk ilein disk siperi
6 Yatak mahfazasi	18 Fleks disk
7 V i d a	19 Lastik/allık	29 Tel tas:firca
8 Levye	20 Zimpara kilit somunu	30 Tel disk:firca
9 Kilit somunu	21 Aşindirici disk	31 Hava çikma deligi
10 Merkezden basmali disk	22 Kauçuk/allık	32 Hava alma deligi
11 lç flanş	23 A ileareti

ÖZELLIKLER

Model GA4040C GA4041C GA4540CGA4541CGA5040CGA5041C GAA6040CGA6041C
Disk capi	100 mm (4")		115 mm (4-1/2")		125 mm (5")		150 mm (6")
Mil disi	M10		M14		M14		M14
Normal yüz (n) / Yüksüz yüz (n0)	2.800 - 11.000 dak-1		2.800 - 11.000 dak-1		2.800 - 11.000 dak-1		4.000 - 9.000 dak-1
Toplam uzunluk	303 mm	325 mm	303 mm	325 mm	303 mm	325 mm	303 mm	325 mm
Net ağırkık	2,3 kg	2,6 kg	2,5 kg	2,7 kg	2,5 kg	2,7 kg	2,6 kg	2,8 kg
Emniyet_sinificant	回/II

• Särekli yapilan arastirma ve gelistirmelerden dolayi, burada belirtilen özellikler önceden bildirilmeksizindehytagisterilebilir.
• Özellikler ülkeden ülkeye degisebilir.
  EPTA-Proseduru 01/2003 uyarinca aigrlk

ENE048-1

Kullanim amaci

Bu alet, metal ve taş malzemelerin susuz olarak taşlanması, zimparalanması ve kesilmesi amaciyla kullanilir.

ENF002-2

Guc kaynagi

Makinanin, yalnizca isim levhasinda belirtilenle ayin voltajlguc kaynagina baglanmasigekerveyalnizca tek fazl AC guc kaynaglya calistirilabilir. Cift yalitmlidir ve dolayisiyla topraklamasiz prizlerle de kullanilabilir.

GEA010-1

Genel Elektrikli Alet Güvenligi

UYARI! Tum güvenlik uyarilarini ve tüm talimatlari okuyun. Uyarilara ve talimatlara uyulmaması elektrik seksu, yangin ve/veya ciddi yaralanmalar ile sonuçlanabilir.

Tüm uyarilari ve talimatlan ileride basvurmak icin saklayin.

GEB033-6

TAŞLAMA GÜVENLIK UYARILARI

Taşlama, Zimparalama, Tel Fırca veya Aşindirmayla Kesme İslemleri ilen Ortak Güvenlik Uyarilari:

1. Bu elektrikli aletin bir taşlama, zimparalama, tel fıça veya kesme aleti olarak kullanilmasio amaçlanmistir. Bu elektrikli aletle birlikte verilen:tüm güvenlik uyarilarini, talimatlari, resimli acıklamaları ve Özellik tablolarini okuyun. Aşàğida listelenen talimatlarin herhangi birine uyulmaması elektrik seksu, yangın ve/veya ciddi yaralanmalar ile sonçanabilir.
2. Bu elektrikli aletle parlatma gibi islemlerin yapilmasi tavsiye edilmez. Bu elektrikli aletin tasarim amacina uygun olmayan islemler tehlike olusturabilir ve yaralanmaya neden olabilir.
3. Aletin imalatçisi tarafindan özel olarak tasarlanmamı ve tavsiye edilmeyen aksesuarlari kullanmayin. Bir aksesuarin yalınizca elektrikli aletinize takilabiliyor olması, onun güvenlıçalşacagini garantı etmez.
4. Aksesuarin ana hizi en azindan elektrikli aletin üstunde belirtilen maksimum hiza esit olmalidir. Anma hizlarindan daha hizl calisan aksesuarlar kirlabilitir ve firlayabilirler.

5. Aksesuarizin dis capi ve kalinligi elektrikli aletinizin kapasite derecelendirmesi dahilinde olmalidir. Doğru boyutta olmayan aksesuarlar yeterince korunamayabilir ve kontrol edilemeyebilirler.

6. Taşlama taşlarınin, flanslarin, taban disklerin ve böcka aksesuarlarin malafa caplari elektrikli aletin miline tam olarak uymaldir. Malafa delikleri elektrikli alette monte edildigi kisma uymayan aksesuarlar dengesiz DONER, asiri titresim yapar ve kontroldençıkabilirler.

7. Hasarli bir aksesuani kullanmayin. Her kulanimdan once aksesuarlarda, ornegin taqlama taclarinda yonga veya Çatlak, taban disklerinde Çatlak, kopma veya asiri asinma, tel fircalarda gezsek veya kirk tel muayenesi yapin. Eger elektrikli alet veya aksesuar duşürülürse, hasar muayenesi yapin ve hasarsiz aksesuar takin. Bir aksesuari muayene ettikten ve taktiktan sonra, kendinizi ve civardaki insanlar doner aksesuarin dizleminden uzak tutun ve elektrikli aleti bir dakika kadar maksimum yüksüz hizda calistirin. Bu test calistirmasi sirasinda normal olarak hasarı aksesuarlkaroparlar.
8. Kisisel koruyucu donanim kullanin. Uygulamaya baglı olarak yüz siperleri veya güvenlik gozlukleri kullanin. UygunGORuldugu sekilde toz maskesi, kulak koruyucuları,eldiven ve taşlama taşlarindan veya is parcasindan kapan küçuk parçalardan sizi koruyabilecek is onlügü takın. Göz koruyucuları Çesitli islemlerin ureteceşiçan kırntlari durdurabilecek nitelikte olmalidir.Toz maskesi veya solunum cihazi yaptıgüniz islemin ureteceşi küçuk parçacikları suze bilecek nitelikte olmalidir.Uzun sure yuksek yogunlukta gürultüye maruz kalmak isitme kaybina neden olabilir.
9. Civarda bulunanlari calisma alanindan guvenli bir uzaklikta tutun. Calisma alanina giren herkes kisel koruyucu donanim kullanmalidir. Kirilan bir aksesuarin veya is parcasinin kiriklari uzaga firlayip, calisma yerinin ötesinde yaralanmalara neden olabilir.
10. Kesici aksesuarin gürünmeyen kabolara ya da aletin kendi kordonuna temas etme olasili bulunan yerlerde calisirken elektrikli aleti sadece yalitimi kavrama yüzeyinden tutun. Kesici aksesuarin "akimli" bir telle temas etmesi elektrikli aletin yalitimsiz metal kismilarini "akimli" hale getirebilir ve kullaniciyi elektrik seksuna maruz birakabilir.
11. Kordonu doner aksesuardan uzakta tutun. Eger kontrolü kaybederseniz, kordon kesilebilir veya takilabilir ve eliniz ya da kolunuz doner aksesuara seksilebilir.
12. Aksesuar tamamen durmadan once elektrikli aleti kesinlikle yere koymayin. Doner aksesuar yere surtunup, elektrikli aletin kontrolunuz disinda firlamasina neden olabilir.
13. Elektrikli aleti yaninizda taşirken calistirmayın. Giysilerinizin kazayla döner aksesuara temas etmesi aksesuari vucudunuza cekebilir.
14. Elektrikli aletin havalandirma deliklerini duzenli olarak temizleyin. Motorun fani tozu govdenin icine ceker ve asiri toz metal birikimi elektrik tehlikelerine neden olabilir.

15. Elektrikli aleti tutusabilen malzemelerin yakininda kullanmayin. Kivilcimlar bu malzemeleri tutusturabilitir.

16. Sivi soğutucu gerektiren aksesuarlar kullanmayin. Su veya diger sivi soğutucularin kullanilmasi elektrik carpmasina veya seksuna neden olabilir.

Geri Tepme ve Ilgili Uyarilar:

Geri tepme sikisan veya takilan bir taşlama taşa, taban diskine, fircaya veya baska bir aksesuara verilen ani bir tepkidir. Sikisma veya takilma doner aksesuarin aniden durmasina ve bu da elektrikli aletin tutukluk noktasinda aksesuarin donme yönünün terniogrultuda kontrolsüz sekilde itilmesine neden olur.

Örneğin, eger bir taşlama taşi is parçasina takilir veya sikişırba, sikişma noktasina giren taşın kenari malzeme yüzeyine batarak, taşın disari tirmanmasina veya tepmesine neden olabilir. Taşlama taşi, sikişma noktasinda taşın hareket yönüne baglı开辟 operatore veya ondan uzagadoğan sıçrayabilir. Bu kosullarda taşlama taşlari kırilabilir de.

Geri tepme elektrikli aletin yanlş kullanilmasinin ve/veya yanlş kullanim usulleri veya kosullarin bir sonucudur ve asagida belirtildigi gibiDOGru onlemlerle onlenebilir:

a) Elektrikli aleti daima sikica kavrayin ve vucudunuzun ve kolunuzun durusunu geritepme kuvvetlerine direnc gosterreichek sekilde ayarlayin. lk calistirma sirasinda geritepme veya tork etkisi uzerinde maksimum kontrl saglamak icin, eger varsa, daima yardimci sapi kullanin. Egerogrups onlemler alinirsa, operatror tork etkilerini veya geritepme kuvvetlerini kontrl edebilir.
b) Elinizi kesinlikle doner aksesuarin yakinina koymayin. Aksesuar elinizin ustuneogrugeri tepebilir.
c) Vucudunuzu geri tepme halinde elektrikli aletin firlayacagi alanda bulundurmayin. Geri tepme aleti takilma noktasinda tasn hareketinin tersi yonde iter.
d) Koseleree, keskin kenarlarda, vb. calisirken özel dikkat gosterin. Aksesuarin ziplamasindan ve takilmasindan kaçınin. Koseleree, keskin kenarlarda veya ziplama halinde doner aksesuarin takilma eğilimi vardin ve kontrl kaybina ve geri tepmeye neden olur.
e) Bir zincir testere, oyma biçàgi veya disli testere biçàgi takmayin. Bu biçaklar sikça geri tepme ve kontrl kaybi yaratir.

Taşlama ve Aşindirarak Kesme İslemlerine Özgü Güvenlik Uyarilari:

a) Sadece elektrikli aletiniz icin tavsiye edilen taşlama taşlarini ve seçilen taş icin özel olarak taşarlanmş siperi kullanin. Elektrikli aletin taşarimna uygün olmayan taşlar yeterli sekilde koruma alta alınmayabilir ve güvensizdirler.
b) Siper elektrikl alete siki sekilde takili olmal ve taşın operatore扭矩 kalan kismi en az olacak sekilde maksimum güvenlik yüz konumlandirilmalidir. Siper, operatörün kırilan taş parçalarindan, kazayla diske temas etmekten ve giysileri tutusturabilecek kivilcimlardan korunmasina yardimci olur.
c) Taslama taslari sadece tavsiye edilen uygulamalarda kullanilmaldir. Orneigin: Kesme tasinin yan tarafiyla taslama yapmayin. Asindirarak kesme taslari cevresel asindirmaya yoneliktir, bu taslara etki eden yan kuqvETer parcalanmalarina neden olabilir.

d) Daima taşıniz icindoğan boyut ve sekilde hasarsiz flanslar kullanin.Doğru flanslar taşi destekleyerek, taş kırilmasi olasiligişi azaltir. Kesme taşlarinin flanslari taşlama taşlarinflanslarindan farkli olabilir.
e) Daha buyuk elektrikli aletlerin asinarak kuculmugasalarini kullanmayin. Daha buyuk elektrikl aletler icin tasarlanmis taIar kucuk aletlerin daha yuksek hizlarina uygun olmayabilirver parcalanabilirler.

Asindrarak Kesme Islemlerine Ozgu Ek Güvenlik Uyarilari:

a) Kesme taşini "durtmeyin" veya üstüne asiri basınc uygulamayın. Asiri derinlikte bir kesme yapmaya calismayın. Tasın asiri zorlanması yüku ve taşın kesik icinde bukülme veya takilma olasiliğinci artirarak, geri tepmeye veya taşın kırilmasa neden olabilir.
b) Vucudunuzu doner taşa ayni hizada ve taşin gerisinde tutmayin. Taş, calisma noktasinda, vucudunuzdan uzaga dogru hareket ederken, olasi bir geri tepme doner mili ve elektrkli aleti dokrudan dogruya size dogru firlatabilir.
c) Taş takildigi veya herhangi bir nedenle kesmeyi durdurduğu zaman, elektrikli aleti kapatin ve taş tamamen duruncaya kadar onu hareketsiz sekilde tutun. Kesme taşi dōnerken onu kesinlikle kesikten Çikarmaya calismayin aksi takirde geri tepme olusabilir. Taşın takilma nedenini arastirip, ortadan kaldirmak icin dizeltici islemleri yapın.
d) Is parcasinda kesme islemine yeniden baslamayin. Ta'in tam hiza ulasmasini bekleyin ve dikkatli sekilde tekrar kesigeGPCirin. Elektrkli aleit parcasi icinde tekrar calistirilrsa, taş takilabilir, yukari tirmanabilir veya geri tepebilir.
e) Taşn takilması veya geri tepme riskini en aza indirmek,—in panelleri ve"—çok)—buyuk—is parçalarini destekleyin. Buyuk—is parçalarini kendi"—agli—"klari"—altinda bel vermeye meyillidirler. Destekler taşn her iki yaninda kesmehattina ve—is parcasinin—kenarina"—yakin"—olarak, is parcasinin"—altina"—yerle"—tilmelidirler.
f) Mevcut duvarlarin veya diger kör alanlarin
icine "oyuk kesme" yaparken daha fazla
dikkat gosterin. Fazla ileri giden taş gaz veya
su borularini, elektrik kabolarini veya geri
tepmeye neden olabilecek nesneleri kesebilir.

Zimparalama I\$lemlerine Ozgu Guvenlik Uyarilari:

a) Asiri buyuklukte zimpara kagidi diski kullanmayin. Zimpara kagidi seçerken imalatçınin tavsiyelerine uyun. Zimpara taban diskini asan buyuklukte zimpara kagidi yirtilma risikolʊşturur ve takilmaya, diskin kopmasina veya geri tepmeye neden olabilir.

Tel Firca Islemlerine Ozgu Gvenlik Uyarilari:

a) Olağan ilemler sirasinda bile fircadan tellerin firlayabilegni konusunda uyanik olun. Fircaya asiri yuk uygulayarak telleri asiri zorlamayin. Teller kolaylikla ince giysilere ve/veyacilde batabilirler.

b) Tel firca islemi icin bir siper kullanilmasi tavsiye edilyorsa, tel diskinin veya fircanin siper tarafindan engellenmemesini saglayin. Tel disk veya firca is yukune veya merkezkac kuvvetlerine bagli olarak genisleyebilir.

Ek Güvenlik Uyanlari:

1. Merkezden basmali taşlama diskler kullanırsaniz, mutlaka sadece fiberglas takviyeli diskler kullanin.
2. Bu taşlama makinesiyle Taş Çanak tipi diskleri KESİNLİKLE KULLANMAYIN. Bu taşlama makinesi bu tip diskler icin tasarlanmamıstir ve boyle bir urün kullanıması ciddi yarıalanmaları neden olabilir.
3. Mile, flansa (özellikle takma yüzeyine) veya kilit somununa zarar vermemeye dikkat edin. Bu kisismilarin hasar gormesi diskin kirlmasi ile sonuçlanabilir.
4. Alet calistirilmadan once diskin is parcasina degmediginden emin olun.
5. AletiGPCBirisparcasiüzerinde kullanmadan oncebir surebositaçalistirin.Tasinyanlstakilmisi veya dengesiz oldugunu gosteren titreme ya da yalpalamalaradikkat edin.
6. Taslama yaparken diskin belirlenmis yüzeyini kullanin.
7. Çikan kivilcimlara dokkat edin. Aleti Çikan kivilcimlarin size, baskalarina vya kolay tutusan malzemelere gelmeyeceşi sekilde tutun.
8. Aleti calisir durumda birakmayin. Aleti sadece elinizde tutarken calistirin.
9. Calismadan hemen sonra is parcasina dokunmayin; Cok sicut olabilir ve cildinizi yakabilir.
10. Alet üzerinde herhangi bir is yapmadan once aletin kapali ve prisdencekilmis veya batarya kartusunun avrilmisi oldugundan daima emin olun.
11. Disklerin.Doğru monte edilmesi ve kullanilmasi icin imalatçınin talimatlarna uyun. Diskleri Özenle aktarin ve saklayin.
12. Buyuk delikli taslama disklerini uydurmak icin ayri reduksiyon nipel ya da adaptork kullanmayin.
13. Sadece bu alet icin belirtilen flanlari kullanin.
14. Deligi vida disli disk takilmak istenen aletlerde bu diskin dislerinin mil uzunlugunu kabul edecek kadar uzun olması gereklidir.
15. Is parcasinin dogrudesteklenip desteklenmediigini kontrl edin.
16. Diskin alet kapatildiktan sonra donmeye devam ettiğine dikkat edin.
17. Calisma yeri asiri sicak ve nemliye ya da cok fazla iletken toz kirliliigi mevcutsa kullanicinnguvenligi icin bir kisa devre kesicisi (30 mA) kullanin.
18. Bu aleti asbest iceren hiçbir malzeme üstunde kullanmayin.
19. Su ya da taşlama yagi kullanmayin.
20. Tozlu kosullarda calisirken havalandirma deliklerinin aik tutulmasi saglanmalidir. Tozun temizlenmesi gerekli olursa, once aletin elektrik böglantisini kesin (metal olmayan nesneler kullanin) ve icteki parçalarin zarar görmesini onleyin.

21. Kesme diski kullandiginiz zaman, daima yerel yonetmeliklerin gerektirdigi toz toplayici disk speri ile calisin.

22. Kesme diskleri yanal bir basinca maruz kalmamaldir.

BU TALIMATLARI MUHAFAZA EDINIZ.

UYARI:

Urünü kullanirken (defalarca kullaninca kazanilan)
rahatlik ve tanidiklik duygusunun ilgili urünün
guvenlik kurallarina siki sikiya bagli kalmanin yerine
geçmesine lZIN VERMEYIN. YANLIS KULLANIM veya
bu kullanma kilavuzunda belirtilen emniyet
kurallarina uymama ciddi yaralanmaya neden olabilir.

ISLEVSEL AÇIKLAMALAR

DIKKAT:

• Alet üzerinde ayarlama ya da ileyis kontrolü yapmadan once aletin kapali ve fisinin seksili oldugundan daima emin olun.

Saft kilidi (Sek. 1)

DIKKAT:

• Mil hareket halindeyken saft kilidini asla kullanmayin. Alet zarar gorebilir.

Akesesarlari takarken veya cikarirken milin donmesini onlemek icin saft kilidine basin.

Anahtar islemi (Sek. 2)

DIKKAT:

• Aleti fisé takmadan once surgülu anahtarinogrucalistigindan ve surgülu anahtarin arka kismina basildigianda "OFF" (kapali) konumuna dondugünden emin olun.
• Uzun sureli kullanim sirasinda kullaniciin rahati icin anahtar "ON" (açık) konumunda kilitlenebilir. Anahtar "ON" (açık) konumunda kilitliken dikkatli olun ve aleti siki kavrayin.

Aleti baslatmak icin, surgulu anahtari arka kismindan iterek "I (AÇİK)" konuma getirin. Surekli kullanim icin, surgulu anahtarin on kismina basarak anahtari kiliteyin. Aleti durdurmak icin, surgulu anahtarin arka kismina basin ve "O (KAPALI)" konuma kaydirin.

Gösterge lambasi (Sek. 3)

Alet fise takildiginda gosteige lambasi yesil renkte yanar. Gosteige lambasi yanmiyorsa, ana kablo veya kontrlor hasarli olabilir. Gosteige lambasi yaniyor fakat alet acik konumda oldugu halde calismaya baslamiyorsa; karbon fircalar asinmis ya da kontrlor, motor veya ACMA/ KAPAMA anahtari hasarli olabilir.

Istenmeyen yaniden baslatma korumasi

Fiş takili olsa da anahtar kilitli konumda oldugunda alet calismaya baslamaz.

Bu sirada gõsterge lambasi kirmizi renkte yanip sönerek istenmeyen yeniden baslatma koruma aygitinin calismakta oldugunu gosterir.

Istenmeyen yaniden baslatma korumasini iptal etmek icin, surgulu anahtari "O (KAPALI)" konuma getirin.

Hiz ayar kadrani (Sek. 4)

Hiz ayar kadrani 1'ile 5arasinda bir sayiya cevrilerek donus hizi degistirilebilir.

Kadran 5 rakamina.Doğru cevrildiginde daha yuksek hiz elde edilir. Kadran 1 rakamina.dogru cevrildiginde isedaha dusuk hiz elde edilir.

Kadran üzerindeki rakamlar ve yaklaşıkDONUŞ hizl arasindaki ilisikıın asağidaki tabloya bakın.

GA4040C, GA4540C, GA5040C modeliçin

Rakam dak	-1 (R.P.M.)
1 2.800
2 4.000
3 6.000
4 8.000
5 11.000

012752

GA6040C modeli icin

Rakam dak	-1 (R.P.M.)
1 4.000
2 5.000
3 6.000
4 7.000
5 9.000

012756

DIKKAT:

• Alet uzun bir sure boyunca surekli olarak dusuk hizda calistirilirsa, motora asiri yuk biner ve motor isinir.
• Híz ayar kadrani sadece 1 ile 5 rakamlariarasinda hareketettirilebilir. Kadrani 5'in ilerisine ya da 1'ingerisine cevirmeye zorlamayin,aksi takdirde hiz ayar islevi calismayabilir.

Elektronik islev

Elektronik islevli alelterin kullanimi asağida belirtilen özellikler nedeniyle daha kolaydir.

Sabit hiz kontrlü

Sabit hiz kontrolü, yüklü kosullarda donus hizini sabit tutarak daha iyi bir finis saglar.

Yumusak baslatma özelliigi

Yumusak baslatma özelliigi baslatma sirasinda olusan sarsintiy engeller.

Asiri yuk koruması

Alet üzerine binen yük kabul edilebilir seviyeleri astiginda, motoru asiri isinmadan korumak icin motora verilen güc azaltilir. Yük, kabul edilebilir seviyelere geridondugunde alet normal bir sekilde calismaya devam eder.

Mekanik frem

GA4041C, GA4541C, GA5041C, GA6041C modelliericin

Mekanik fren, aletin gucu kapatildiktan sonra etkinlesir.

Anahtar açikken Güç kaynagi kapatilsa fren calismaz.

MONTAJ

DIKKAT:

• Alet uzerinde herhangi bir is yapmadan once aletin kapali ve fisinin seksili oldugundan daima emin olun.

Yan sapin (tutamağın) takilması (Şek. 5)

DIKKAT:

• Calismaya baslamadan once yan sapin yerine saglam sekilde takilmis oldugundan daima emin olun.

Yan sapi sekilde gosterildigi gibi alet ustundeki konumuna sikica vidalayin.

Disk siperinin takilmasi vya cikarilmasi (Merkezden basmai disk, flap disk, fleks disk, tel disk firca / aindirici kesme diski, elmas disk icin) (Sek. 6, 7 ve 8)

UYARI:

• Merkezden basmai bir disk, flap disk, fleks disk veya tel disk firca kullanilrken; disk siperi, siperin kapali tarafinin yonu daima kullaniciyaogrubakacak sekilde takilmalidir.
• Bir asindirici kesme diski / elmas disk kullanildigi zaman, sadece kesme diskleriyle kullanilmak icin belirlenmis özel disk siperini kullanıgünizdan emin olun. (Bazi Avrupa ükelerinde, elmas disk kullanilirken normal siper kullanilabilar. Ülkenizdeki)yonetmeliklere uygun davranın.)

Kilit vidasi tipi disk siperli alet icin

Disk siperini bant üstündeki Çiçintı yatak mahfazasi üstündeki Çentikle ayni hizada olacak sekilde monte edin. Sonra disk siperini saat yönünün tersine 180^ dondürün. Vidayi iyice seks Ticinizdan emin olun.

Disk siperini cikarmak icin, takma iglemlerini tersinden uygulayin.

Kiskac kolu tipi disk siperli alet icin

Vidayi gesettikten sonra levyeyi ok yonunde dondurun. Disk siperini bant ustundeki cikinti yatak mahfazasi ustundeki centikle ayni hizada olacak sekilde monte edin. Sonra disk siperini saat yonunun tersine 180^ dondurun.

Levyeyi ok yönunde cektikten sonra vidayi sikarak disk siperini sabitleyin. Disk siperinin aci ayari levye ile yapilabilir.

Disk siperini cikarmak icin, takma islemlerini tersinden uygulayin.

Merkezden basmai diskin veya flap diskin takilmasi veya cikarilmasi (istege bagli aksesuar) (Sek. 9 ve 10)

UYARI:

• Merkezden basmali bir disk veya flap disk kullanirken, disk siperi, siperin kapali tarafinin yonu daima kullaniciyaDOGRUbakacaksekilde takilmalidir.

ic flansi mile takin. Diski ic flansin ustune takin ve kilit somununu cikintisi asagi (diske doogr) bakacak sekilde vidalayin.

Kilit somununu sikmak icin, milin donmemesi sekslayacak sekilde saft kilidine kuvvetle bastirin, sonra kilit somunu anahtarini kullanarak saat yonunde iyice sikin.

Diski cikarmak icin, takma islemlerini tersinden uygulayin.

Süper flans (istege bagli aksesuar)

F harfli modellerde standart donanim olarak bir super flanş bulunur. Kilit somununu açmak icin klasik tipe oranla sadece 1/3 caba gerekir.

DIKKAT:

• Mekanik frenle donatilmis modellerdeSUPER flans kullanmayin. Aksi takdirde, frem etkinleştilidigindeSUPER flans gevseyebilir.

Ezynut'in takilmasi veya cikarilmasi (istege bagli aksesuar) (Sek. 11, 12, 13 ve 14)

DIKKAT:

• Ezynut' Super Flans veya model numarasinin sonunda "F" harfi olan taslama makinesi modelleri ile birlikte kullanmayin. Bu flanslar tum disin mil tarafindan tutulmasina engel olacak kadar kalindir.

Ic flansi, asindirici diski ve Ezynut', Ezynut uzerindeki Makita Logosu disari bakacak sekilde monte edin.

Saft kildine sikica bastirin ve asindirici diski saat yonunde sonuna kadar dondurerek Ezynut'sikilayin. Gevsetmek icin Ezynut'in dihalkasini saatin aksi yonde dondurun.

NOT:

• Ok Çentigi österreich muddetçé Ezynut elle gesvetilebilir. Aksi takdirde, gezsetmek icin bir kilit somunu anahtari gerekir. Anahtarin bir pimini bir delige yerleştin ve Ezynutı saatin aksiyonunde dondurun.

Fleks diskin takilmasi vya cikarilmasi (istege\ bagl aksesuar) (Sek. 15)

UYARI:

• Fleks disk alet üzerindeyken daima verilen siperi kullanin. Disk kullanim sirasinda kiralabilir ve siperi kisesel yaralanma olasiligi ini azaltir.

Merkezden basmali disk 参数 verilen talimatlari izleyin fakat ayrica diskin üzerinde plastik aktlik kullanin. Bu kulavuzun aksesuarlar sayfasinda verilen montaj dizenine bakin.

Asindirici diskin takilmasi veya cikarilmasi (istege bagli aksesuar) (Sek. 16)

NOT:

• Bu kilavuzda belirtilen zimparalama aksesuarlarini kullanin. Bu aksesuarlar ayrica satin alinmalidir.

Kauçuk altligi mile takin. Diski kauçuk altligi üzerine yerleşirin ve zimpara kilit somununu mile vidalayin. Zimpara kilit somununu sikmak icin, milin donmemesi sekslayacak sekilde saft kilidine kuvvete bastirn sonra kilit somunu anahtarini kullanarak saat yönunde iyice sikin.

Diski Çikarmak icin, takma islemlerini tersinden uygulayin.

Toz kapagli eklentisinin takilmasi veya cikarilmasi (isteğe baglı aksesuar) (Sek. 17)

UYARI:

• Toz kapiği eklentisini takmadan veya seksarmadan once aletin kapali ve fisinin*cekili oldugundan daima emin olun. Aksi takdirde alet zarar gorebilir ya da kişisel yaralanmalar meydana gelebilir.

Toz kapaği eklentisinin dört parçasi vardu ve her biri farkl pozisyonlarda kullanilir.

Toz kapaği eklentisini isaretler (A, B, C veya D)
gösterildigi sekilde yerlesecek sekilde ayarlayin.
Pimlerini havalandirma deliklerineGPCIRerek kapatin.
Toz kapaği eklentisi elleçikarilabilir.

NOT:

• Toz kapiği eklentisi toz ya da yabanci maddelerle tikandigianda Çikarip temizleyin. Tıkali bir toz kapiği eklentisi ile calismaya devam etmek alete zarar verir.

KULLANIM

UYARI:

• Aletin hiçbir zaman zorlanması gerekmez. Aletin ağırkı yeterli basinci uygular. Zorlama ve fazla basınç sehikeli disk kırilmasona neden olabilir.
• Taşlama sirasinda alet Düşürülürse diski DALMAdehyigişirin.
• Taşlama diskini ASLA taşlanan malzemeye vurmayın ya da carpmayın.
• Ozellikle koselere, keskin kenarlarda, vb. alanlarda calisirken diski ziplatmaktan ve engellere takmaktan kaçınin. Bu, kontrl kaybina ve geri tepmeye neden olabilir.
• Bu aleti ASLA ahşap kesme seksakları ve Dennis testere seksakları ile kullanmayın. Bu seksaklar bir taşlama makinesiyle kullanıldışı sılıçca geri teperler ve yaralanmaya yol acacak kontrol kaybina neden olurlar.

DIKKAT:

• Is parcasi ile temas halindeyken aleti asla calistirmayin; bu, kullanicin yaralanmasina neden olabilir.
• Calisma sirasinda daima emniyet gozlukleri veya bir yüz siperi kullanin.
• Calismaniz bitince daima aleti kapatin ve yere koymadan once diskin tamamen durmasini bekleyin.

Taślama ve zimparalama ișlemi (Sek. 18)

Aleti DAIMA bir elinizle arka sapindan ve diger elinizle yan sapindan tutun. Aleti calistirin ve diski is parcasina uygulayin.

Genel olarak diskin kenarini is parcasinin yüzeyine yaklaşik 15 derecelik bir aciyla tutun.

Yeni bir diskin alistirma doneminde taslama makinesini B yönunde calistirmayin aksi takdirde disk is parcasini keser. Diskin kenari kullanilip yuvarlandiktan sonra, disk hem A hem de B yönlerinde kullanilabilir.

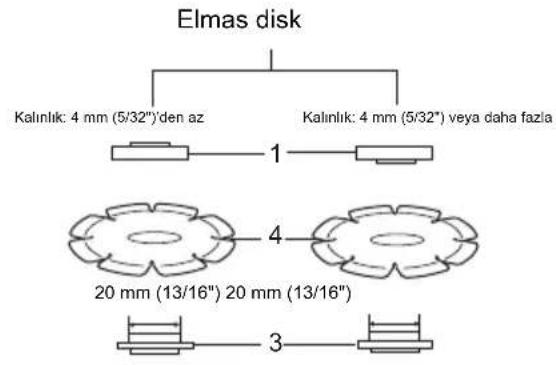

Asindirici kesme diski / elmas disk ile calisma (istege bagli aksesuar) (Sek. 19)

Kilit somununu ve ic flansi monte etme yonu disk kalinligina gore degisir.

100 mm (4") model

Asindirici kesme diski

1. Kilit somunu

2. Asindirici kesme diski

3.lcflans

1. Elmas disk

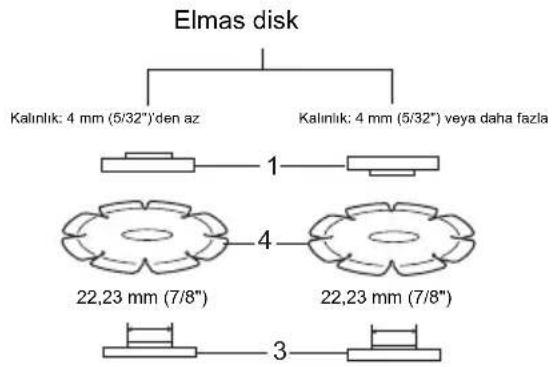

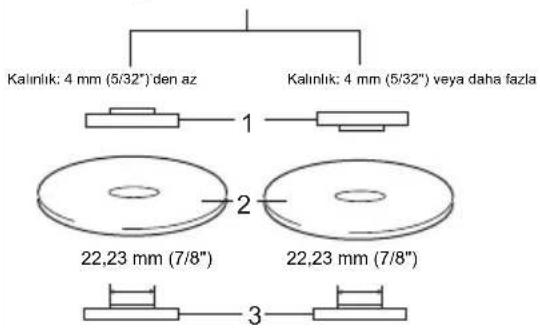

115 mm (4-1/2") / 125 mm (5") / 150 mm (6") model

Asindirici kesme diski

1. Kilit somunu

2. Asindirici kesme diski

3.1cflans

1. Elmas disk

012746

UYARI:

• Bir asindirici kesme diski / elmas disk kullanildigi zaman, sadece kesme diskleriyle kullanilmak 参数 belirlenmis özel disk siperini kullanıgünizdan emin olun. (Bazi Avrupa ülkerinde, elmas disk kullanilirken normal siper kullanilabilar. Ülkenizdeki)yonetmeliklere uygun davranın.)
• Kenar taşlama icin ASLA kesme diski kullanmayın.
• Diski "sikistirmayin" veya asiri basin uygulamayin. Asiri derinlikte bir kesme yapmaya calismayin. Tasin asiri zorlanmasi yuku ve tasin kasik icinde bukulme veya takilma olasiligi arttirarak, geri tepmeye, tasin kirilmasina ve motorun asiri isinmasina neden olabilir.
• Is parcasinda kesme islemine年开始使用。Diskin tam hiza ulasmasini bekleyin ve dikkatli sekilde kesignin icine girerek, aleti is parcasinin yüzeyi boyunca ileriogrdu ilerletin. Elektrikli alet is parcasi iciinde calistirilrsa, disk takilabilir, yukari tirmanabilir vya geri tepebilir.
• Kesme islemleri sirasinda, diskin açıni kesinlikledehyi degistirmeyin. Kesme diskine (taşlamada oldugu gibi)yan basıncuygulanması diskin kırilmasin ve kopmasina neden olarak, ciddi yaralanmalara yol acabilir.
• Bir elmas disk kesilecek malzemeye dok olarak calistirilmaldir.

Tel tas fircayla calisma (istege bagli aksesuar) (Sek. 20)

DIKKAT:

• Fircanin onunde veya hizasinda hiç kimse olmadiğindan emin olarak, aleti yüksüz calistirqp fircanin calismasinı kontrol edin.
• Hasarli veya dengesiz fircalari kullanmayin. Hasarli firca kullanilmasi kirk firca tellerinin temas etmesiyle yaralanma potansiyelini artirabilir.

Aleti prisden cikarin ve mile kolay erisim icin ters sekildeyerleşirin. Mil ustundeki aksesuarlan cikarin. Tel tasfirçayil mile takin ve verilen anahtarla sikin. Firca kullanirken, tellerin asiri bukülup erken kinlmasina neden olan asiri basinc uygulamayin.

Tel disk fircayla calisma (istege bagli aksesuar) (Sek. 21)

DIKKAT:

• Fircanin onunde veya hizasinda hic kimse olmadigindan emin olarak, aleti yuksuz calistirip tel disk fircanin calismasini kontrl edin.
• Hasarli veya dengesiz tel disk fircalari kullanmayin. Hasarli tel disk firca kullanilmasi kirk firca tellerinin temas etmesyle yaralanma potansiyelini artirabilir.
• Tel disk fircalarla birlikte DAIMA, diskin capi siperin icinde kalacak sekilde, siper kullanin. Disk kullanim sirasinda kirlabilir ve siper kijisel yaralanma olasiligi ini azaltir.

Aleti prizden cikarin ve mile kolay erisim icin ters sekilde yerleştin. Mil ustundeki aksesuarlari cikarin. Tel disk fircayi mile takin ve verilen anahtarla sikin.

Tel disk fürca kullanirken, tellerin asiri bukulup erken
kirilmasina neden olan asiri basinc uygulamayin.

BAKIM

DIKKAT:

• Muayene ya da bakim yapmadan once aletin kapali ve fisinincekili oldugundan daima emin olun.
• Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayin. Renk degisimi, deformasyon veya Çatlaklar olusabilir.

Alet ve hava delikleri temiz tutulmalidir. Aletin hava deliklerini duzenli araliklarla veya delikler her tikanmaya basladiginda temizleyin. (Sek. 22)

Aleti EMNIYETLI ve ÇALISMAYA HAZIR durumda tutmak,— in onarimal, karbon,— muayenesi ve degistirilmesi,—butka her)—bakim ve ayarlamalar daima Makita yedek parçalari”—kullan—Irak Makita Yetkili Servis Merkezleri tarafindan yapilmalidir.

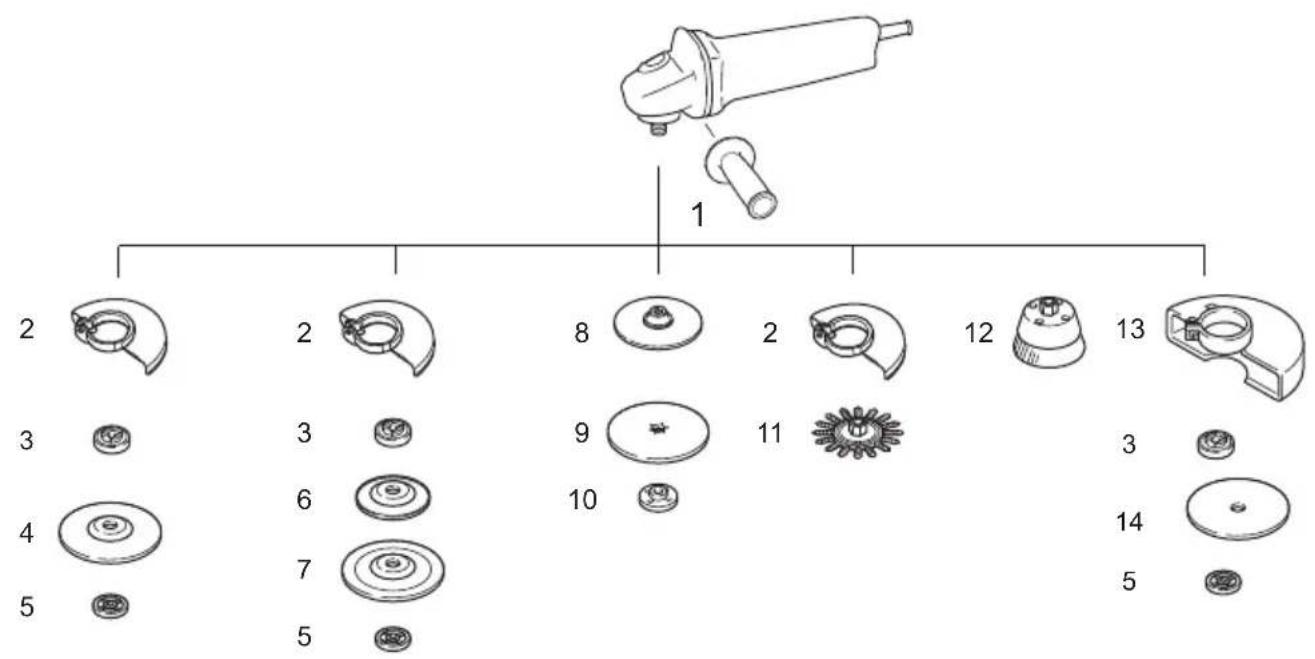

ISTEGE BAGLI AKSESUARLAR

DIKKAT:

• Bu aksesuarlar ve ek parçalar bu el kitabinda belirtilen Makita aletiniz ile kullanilmak icin tavsiye edilmektedir. Herhangi böcka bir aksesuar ya da ek parka kullanilmasi insanlar icin bir yaralanma risi getire bilir. Aksesuarlari ya da ek parçaları yalinizca belirtilmis olan kullanim amaclarina uygun olarak kullanin.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaçduyarsaniz bulundugunuz yerdeki Makita Servis Merkezibaşvurun.

Toz kapaegl eklentisi

	100 mm (4") model 115	mm (4-1/2") model 125 mm	(5") model 150 mm (6") model
1	S			a
2 Disk Siperi (taşlama diski icin)
3	Iç flanş 30	Iç flanş 42 Süper flanş 47 *1	Iç flanş 42 Süper flanş 47 *1	Iç flanş 42 Süper flanş 47 *1
4 Merkezden basmali disk/Flap disk
5 Kilit somunu 10-30	Kilit somunu 14-45 Ezynut *2		Kilit somunu 14-45 Ezynut *2	Kilit somunu 14-45 Ezynut *2
6	Lastik altlık	Lastik altlık	Lastik altlık	-
7 Fleks disk Fleks disk Fleks disk -
8	Kauçuk altlık 76	Kauçuk altlık 100	Kauçuk altlık 115	Kauçuk altlık 125
9	Aşindirici disk
10	Zimpara kilit somunu 10-30	Zimpara kilit somunu 14-48	Zimpara kilit somunu 14-48	Zimpara kilit somunu 14-48
11	Tel disk:fıça
12	Tel tas:fıça
13	Disk Siperi (kesme diski icin) *3
14	Aşindirici keşme diski/Elmas disk
-	Kilit somunu anahtarı 20	Kilit somunu anahtarı 35	Kilit somunu anahtarı 35	Kilit somunu anahtarı 35

Not:

1 Fren islevi ile donatilmis bir taşlama makinesinde Süper flanş kullanmayın.
2 Ezynut ve Super flansı birlikte kullanmayın.
*3 Bazi Avrupa ülkerinde, elmas bir disk kullanilrken diskin her iki yanini kaplayan özel siper yerine normal siper kullanilabilir. Ülkenizdeki yönemeliklere uygun davranin.

012760

NOT:

• Listedeki bazı parçalar standart aksesuar olarak ürün paketininione dahil edilmigi olabilir. Aksesuarlar ülkeden ülkeye farkılık).(6)

ENG905-1

Gürültu

EN60745 uyarinca hesaplanan tipik A-agrlikl gurultu duzeyi:

Ses basinç seviyesi (L_dA): 86 dB (A)

Ses guc seviyesi (L_WA) 97 dB (A)

Belirsizlik (K): 3 dB (A)

Model GA6040C

Ses basinç seviyesi (LDA): 87 dB (A)

Ses guc seviyesi (L_WA)^ 98 dB (A)

Belirsizlik (K): 3 dB (A)

Model GA4541C

Ses basinç seviyesi (LDA): 83 dB (A)

Ses guc seviyesi (L_WA) 94 dB (A)

Belirsizlik (K): 3 dB (A)

Kulak koruyucusu takin

ENG900-1

Titresim

EN60745 standardina gore hesaplanan titresim toplam degeri (uc eksenli vektor toplami):

Model GA4040C

Calisma modu: normal yan sap ile yüzey taşlama

Titresim emisyon (a_h,AG) .. 5,0m / s^2

Belirsizlik (K): 1,5 m/s²

Çalıma modu: titresim onleyici yan sap ile yüzey taslama

Titresim emisyonu (a_h_AG) .. 5,0m / s^2

Belirsizlik (K): 1,5 m/s²

Calisma modu: normal yan sap ile disk zimparalama

Titresim emisyonu (a_h,DS) .. 3,0m / s^2

Belirsizlik (K): 1,5 m/s²

Calisma modu: titresim onleyici yan sap ile disk zimparalama

Titresim emisyonu (a_b,DS) .. 2,5m / s^2 den az

Belirsizlik (K): 1,5 m/s²

Model GA4540C

Calisma modu: normal yan sap ile yüzey taşlama

Titresim emisyonu (a_h_AG) .. 6,0m / s^2

Belirsizlik (K): 1,5 m/s²

Çalışma modu: titresim onleyici yan sap ile yüzey taşlama

Titresim emisyonu (a_h,AG) .. 5,5m / s^2

Belirsizlik (K): 1,5 m/s²

CaliSma modu: normal yan sap ile disk zimparalama

Titresim emisyonu (a_h,DS) .. 2,5m / s^2

Belirsizlik (K): 1,5 m/s²

Calisma modu: titresim onleyici yan sap ile disk zimparalama

Titreşim emisyonu (a h, DS): 2,5 m/s²

Belirsizlik (K): 1,5 m/s²

Model GA5040C

Calisma modu: normal yan sap ile yüzey taşlama

Çalıma modu: titresim onleyici yan sap ile yüzey taşlama

Titresim emisyonu (a_h_AG) .. 5,5m / s^2

Belirsizlik (K): 1,5 m/s²

Calisma modu: normal yan sap ile disk zimparalama

Titresim emisyonu (a_h,DS) : 2,5 m/s²

Belirsizlik (K): 1,5 m/s²

Calisma modu: titresim onleyici yan sap ile disk zimparalama

Titresim emisyonu (a_h,DS) .. 2.5m / s^2

Belirsizlik (K): 1,5 m/s²

Model GA6040C

Calisma modu: normal yan sap ile yüzey taşlama

Titresim emisyonu (a_h,AG) .. 6,5m / s^2

Belirsizlik (K): 1,5 m/s²

Çalıma modu: titresim onleyici yan sap ile yüzey taşlama

Titresim emisyonu (a_h,AG) .. 6,0m / s^2

Belirsizlik (K): 1,5 m/s²

Calisma modu: normal yan sap ile disk zimparalama

Titresim emisyonu (a_h,DS) .. 2,5m / s^2

Belirsizlik (K): 1,5 m/s²

Calisma modu: titresim onleyici yan sap ile disk zimparalama

Titresim emisyonu (a_h,DS) : 2,5 m/s² den az

Belirsizlik (K): 1,5 m/s²

Calisma modu: normal yan sap ile yüzey taşlama

Titresim emisyonu (a_h,AG) : 6,5 m/s2

Belirsizlik (K): 1,5 m/s²

Çalıma modu: titresim onleyici yan sap ile yüzey taşlama

Calisma modu: normal yan sap ile yüzey taşlama

Titresim emisyonu (a_h,AG) .. 7,0m / s^2

Belirsizlik (K): 1,5 m/s²

Calisma modu: titresim onleyici yan sap ile yuzey taqlama

Titresim emisyonu (a_h,AG) .. 6,0m / s^2

Belirsizlik (K): 1,5 m/s²

Calisma modu: normal yan sap ile disk zimparalama

Titresim emisyonu (a_h,DS) : 2,5 m/s² den az

Belirsizlik (K): 1,5 m/s²

Calisma modu: titresim onleyici yan sap ile disk zimparalama

Titresim emisyonu (a_h,DS) : 2,5 m/s² den az

Belirsizlik (K): 1,5 m/s²

ENG902-1

• Began edilen titresim emisyon degeri standart test yontemine uygun sekilde olculmustur ve bir aleti bir baskasiyla karilastirmak icin kullanilabilir.
• Bayan edilen titresim emisyon degeri bir on maruz kalma degerlendirmesi olarak da kullanilabilir.
• Began edilen titresim emisyon degeri bu elektrikli aletin baslica uygulamalar icin kullanilir. Ancak, bu elektrikli alet baska uygulamalar icin kullanilrsa titresim emisyon degeri farkl olabilir.

UYARI:

• Bu elektrikli aletinGPCEK kullanimi sirasindaki titresim emisyonu aletin kullanim bicimlerine bagl olarak beyan edilen emisyon degerinden farkl olabilir.
• Gerçek kullanim kosullarindaki maruz kalmanin bir tahmini hesaplaması temelinde operatöru koruyacak güvenlik onlemlerini mutlaka belirleyin (çalıma döngusu icerisinde aletin kapali oldugu ve aktif durumda olmasınin yani sira boşa calistigi zamanlar gibi,但她n zaman dilimleri goz onunde bulundurulardeğerlendirilmelidir).

ENH101-15

Sadece Avrupa ülkeleri icin

EC Uygunjuk Beyani

Sorumlu imalatci olarak biz Makita Corporation, bylan ederiz ki asagidaki Makita makine (ler):

Makine Adi: Taslama Makinası

Model No./ Tipi: GA4040C, GA4540C, GA5040C,

seri uretilmisdlerdir ve

asaigidaki Avrupa Direktiflerine uygundurlar:

2006/42/EC

ve asagidaki standartlara veya standartlastrupilmis belgelere uygun olarak imal edilmislerdir:

EN60745

Teknik dokumantasyon asağnda adı ve adresi verilen Avrupa'daki yetkili temsilcimiz tarafindan muhafaza edilmektedir:

Makita International Europe Ltd.
