BRUGSANVISNING GA6040C MAKITA

Illustrationsoversigt

1 A k s e l l Ås	12 Låsemøtriknøgle	24 B-mærke
2 Skydeknap	13 Ezynut	25 C-mærke
3 Indikatorlampe	14 Sibeskive	26 D-mærke
(hastighedsvælger)	15 Spindel	27 Slibende aftskæringsskive/ diamantskive
4 Hastighedsvælger	16 Pil
5 Beskyttelsesskærm	17 Indhak	28 Beskyttelsesskærm til silbende aftskæringsskive/diamantskive
6 Kuglelejbeboks	18 Flex-skive
7 Sk r u e	19 Plasticpude	29 Trådkopbørste
8 Arm	20 Slibelåsemøtrik	30 Skivetrådbørste
9 Låsemøtrik	21 Slibedisk	31 Udstødningsåbning
10 Forsænket centerskive	22 Gummipude	32 Indsugningsåbning
11 Indvendig flange	23 A-mærke

SPECIFICATIONER

Model GA4040	C GA4041	C GA4540C	GA4541C	GA5040C GA	5041C GA	6040C GA6	041C
Skivediameter 100 mm (4") 115 mm (4-1/2") 125 mm (5") 150 mm					(6")
Spindelgevind M10	M14		M14		M14
Nominal hastighed (n) / Hastighed Eden belastning (n0)	2800 - 11000 min-1		2800 - 11000 min-1		2800 - 11000 min-1		4000 - 9000 min-1
Længde ialt	303 mm	325 mm	303 mm	325 mm	303 mm	325 mm	303 mm	325 mm
Nettovægt	2,3 kg	2,6 kg	2,5 kg	2,7 kg	2,5 kg	2,7 kg	2,6 kg	2,8 kg
Sikkerhedsklasse	回/II

• På grund af vores kontinuierlige forskningsprogrammer og udvikling, kan hosstående specifikationer bliveændret,uden varsel.
• Specifikationer kan variere fra land til land.
  Vaegt i henhold til EPTA-Procedure 01/2003

ENE048-1

Tilsigtet anvendelse

Maskinen mä kun tilsluttes en strømforsyning med den samme spænding, som den der er angivet pa typeskiltet, og kan kun anvendes med enkeltfaset vekselstrømforsyning. Den er dobbeltisoleret og kan derfor ogsa anvendes fra kontakter uten jordledning.

GEA010-1

Almindelige sikkerhedsregler for el-vaerktoj

ADVARSEL! Laes alle sikkerhedsadversler og alle sikkerhedsinstruktioner. Hvis nedenstaende adversler og instruktioner ikke overholds, kan resultatet blive elektrisk stød, brand og/eller alvorlig personskade.

Alminderige sikkerhedsforskrifter for arbejde med slibning, slibning med sandpapir, stalborstning aller afskæring:

1. Denne maskine er beregnet til at fungere som en sibemaskine, sibemaskine med sandpapir, stalborste aller afskaringsvarktjoj. Laes alle de sikkerhedsadversler, instruktioner, illustrationer og specifikationer, som folger med denen maskine. Forsommelse af at folge alle instruktionerne herunder kan resultere i elektrisk stød, brand og/eller alvorlig tilskadekomst.
2. Det anbefales ikke at udføre operationer som for eksempel polering med denen maskine. Anvendelse, som maskinen ikke er beregnet til, kan[vare farligt og fere til personskade.
3. Anvend ikke tilbehør, som ikke er specifikt lavet og anbefalet af maskinens fabrikant. Den omstændighed, at tilbehørret kan monteres på din maskine, er ingen garanti for, at anvendelsen bliver sikkerhedsmaessig forsvarlig.
4. Tilbehoret skal vare beregnet til mindst den nominelle hastighed, som er anfort pa maskinen. Tilbehor, som korer med en storre hastighed end den, som tilbehoret er beregnet til, kan braekke og slynges af.

5. Tilbehorets ydre diameter og tykkelse skal vare inden for din maskines kapacitetsrating. Tilbehør med en forkert storrelse kan/DDke beskyttes ell styres tilstraekeligt.

6. Dornstørrelsen på skiver, flanger, bagskiver eller andet tilbehör skal passerøjagttigt til spindelen på maskinen. Tilbehör med dornhuller, som ikke passer til maskinens monteringsdelle, vil miste balancen, vibrere ekstremt og kan före til tab af kontrol.

7. Anvend ikke beskadiget tilbehør. Inspiceralandtilbehørret inden brugen, som for eksempelslibeskiver, for skár og revner, bagskiven forrevner, slitage eller ekstrem nedslidning,stalborsten for lese erller revnede trade.Hvismaskinen erller tilbehørret tabes,skal de eftersesfor skade,eller en ubeskadiget tilbehorsdel skalmoneres.Efterinspektion og montering aftilbehør,skal De og omkringstaende sta pa godafstand af det roterende tilbehors hovl,ogmaskinen skal kores pa hjoeste,ubelastedehastighed i et minut.Beskadiget tilbehør vilnormt brække under provetiden.
8. Anvend personligt beskyttelsesudstyr Afhengigt af brugen skal der anvendes beskyttelsesbriller erller sikkerhedsbriller. Anvend, alt after forholdene, stovmaske, horevarn, handsker og forklaede, som kan stoppe minre skarpe dele erler dele fra arbejdsemnet. Ojenbskyttelsen skal kinne stoppe afslyngede stykker, som er frembragt af forselligt arbeje. Stovmaske og respirator skal kinne stoppe filtreringspartikler, som er frembragt af arbejdet. Laengere tids udsættelse for stoj af hj intensitet kan føre til horetab.
9. Hold tilskuere pa god afstand af arbejdsomradyet.
   Enhver person, som befinder sig i arbejdsomradyet, skal bare personligt beskyttelsessudstyr. Fragmenter fra arbejdsemner erler fra brakket tilbehør kan blive slynet af og vare arsag til tilskadekomst, ogsa ut den for det umiddelbare arbejdsomrade.
10. Hold kun maskinen i de isolerede handtagsflader, nár der udfores et arbejde, hvor det skarende tilbehør kankommen i beroring med skjulte ledninger eller dets egen ledning. Skarende tilbehør, somkommen i beroring med en strømførende ("live") ledning, kan bevirke, at udsatte metaldele på maskinen bliver ledende, hvorved operatoren kan få stød.
11. Anbring altid ledningen, sa den ikkekommen i kontakt med drejende tilbehør. Hvis De mister herredømmet over maskinen, kan ledningen blive skåret over, og Deres hand eller arm kankommen i kontakt med det roterende tilbehør.
12. Læg aldrig maskinen fra Dem, før tilbehør et stoppet fuldstændigt. Det roterende tilbehør kan gribe fat i overfladen, hvilket kan bevirke, at De mister herredømmet over maskinen.
13. Lad/DDke maskinen kore, mens De bærer den ved sider. Utilsigtet kontakt med det roterende tilbehør kan gribe fat i tojet og derved trække tilbehoret ind mod kroppen.
14. Rengør maskinens ventilationsåbninger med jævne mellemrum. Motorens vitfe vil trække stov ind i huset, og en kraftig ophobning af metalstøv kan skabe elektrisk fare.

15. Anvend ikke maskinen iærheden af brandbare materialer. Disse materialer kan blive antaendt at gnister.

16. Anvend ikke tilbehør, der kræver kølevæske. Anvendelse af vand eller,anden kølevæske kan resultere i dodelige stød aller elektriske stød.

Tilbageslag og relaterede advarsler

Tilbageslag er en pludselig reaktion pa en fastklemt eller blokeret roterende skive, bagskive eller andet tilbehør. En fastklemt eller blokeret del forarsager hurtig standsnig af det roterende tilbehør, som derved bliver arsag til, at den ukontrollerede maskine bliver tvunget i den modsatte retning ved punktet for bindingen.

Hvis for eksempel en slibeskive er blokeret aller fastklemt af arbejdsemnet, kan kanten pa skiven, som gär ind i fastklemningspunktet, grave sig ind materialets overflade og derved bevirke, at skivenkommen ud uller presses ud. Skiven kan enten slynges mod uller bort fra operatoren, afhengigt af skivens bevægelse pa fastklemningspunktet. Slibeskiver kan ogsa brakte under disse forhold.

Tilbageslag er resultatet af misbrug af maskinen og/eller.
er fejlagtig anvendelse aller forkerte brugsforhold og kana.
undgas ved at man tager de rigtige forholdsregler som.
vor vist herunder.

a) Hold godt fast i maskinen og hold kroppen og armen saledes, at De kan modvirke tilbageslagskraften. Anvend altid hjaelpehandtaget, hvis et sadant medfolger, til at opna maksimal konrol af tilbageslag og drejningsmoment under starten. Operatoren kan kontrollere drejningsmomentreaktion ellertilbageslagskraft, hvis de rigtige forholdsergler tages.
b) Anbring aldrig handerne i nærheden af roterende tilbehør. De risikerer at fá händen ind i tilbageslagets bane.
c) Stil Dem ikke i det område, hvør maskinen vil bevæge sig, hvis er opstår tilbageslag. Tilbageslag vil slynge maskinen i den modsatte retning af hjulets omdrejning pa blokeringstidspunktet.
d) Vær saerlig omhyggelig, nr De arbejder pa hjørner, skarpe kanter etc. Undgå at bumpe ell er blokere tilbehoret. Hjørner, skarpe kanter ell bumpen har tendens til at blokere det roterende tilbehør og forårsage tab af kontrl ell er tilbageslag.
e) Monter-ilke en kadesavs traskareklinge eller en savklinge med tander. Sadanne klinger giver hyppige tilbageslag og tab af kontrl.

Saurlige sikkerhedsforskrifter for arbejde med slibning og aftskaring:

a) Anvend kun skivetyper, som anbefales til din maskine og den specielle beskyttelsesskaerm, som er beregnet til den valgte skive. Skiver, for hvilke maskinen iciereberegnet, kan iciakefskaermes tilstrakkeligt og er icike sikkerhedsmaesigt forsvarlige.
b) Beskyttessskarmen skal vare ordentlich monteret pa maskinen og placeret, sa den optimale sikkerhed opnas, saledes at mindst muligt af skiven vender mod operatoren. Beskyttessskarmen bidrager til at beskytte operatoren mod afbrakkede skivefragmenter og utilsigtet Kontakt med skiven og gnister, der kan antaende tojet.

c) Skiver mä kun anvendes til de anbefalede opgaver. For eksempel: slib/DDke med sider af en afskaeringsskive. Slibende afskaeringsskiver er beregnet til periferisk slabning. Hvis disse skiver udsættes for sidetryk, kan resultatet blive, at de brækker.
d) Anvend altid ubeskadigede skiveflanger, som har den rigtige storrelse og form til den valgte skive. Rigtige skiveflanger stotter skiven, hvorved risiko for skivebrud nedsættes. Flanger til afskæringsskiver kan vare anderledes end slibeskiveflanger.
e) Anvend ikke nedslidte skiver fra andre maskiner. Skiver, som er beregnet til større maskiner, er ikke egnede til en minded maskines hijere hastighed og kan brække.

Supplerende sikkerhedsforskrifter for arbejde med slibende aftkaering:

a) Vær papiasselig med ikke at "klemme" skæreskiven fast eller udsætte den for et ekstremt tryk. Forsøg ikke at lave en for stor skæredynde. Et for stort pres på skiven vil øge belastningen og risikoen for at skiven vriderEllen binder i snittet med risiko for tilbageslag ellen brud på skiven til ffolge.
b) Stå ikke på linje med eller bag den roterende skive. Når skiven under anvendelse drejer bort fra Dem, kan et muligt tilbageslag bevirke, at den roterende skive og maskinen slyngses direkte mod Dem.
c) Hvis skiven binder aller hvis en skæring af en eller,anden ársag afbrydes,skal De slukke for maskinen og holde den ubevgelig, indtil skiven er holdt halt op med at dreje. Forsog aldrig at fjerne aftskaringssskiven fra snittet, mens skiven er i bevgelse, da dette kan fore til tilbageslag. Undersog problemet og tag de rigtige forholdsrregler for at eliminere ársagen til at skiven binder.
d) Lad vare med at starte skaeringen i arbejdsemnet. Lad skiven komme op pa fuld hastighed og gä derefter forsigtigt ind i snittetigen. Skiven kan kinde, presses op ellere give tilbageslag, hvis maskinen startes igen i arbejdsemnet.
e) Understand paneler aller arbejdsemner i overstorrelse for at minimere risikoen for fastklemming af skiven og tilbageslag. Store arbejdsemner har tendens til at synke sammen under deres egen vegt. Der skal derfor anbringes stotteanordninger under arbejdsemnet i nærheden af snitlinjen og nær kanten pa arbejdsstykket pa begge sider af skiven.
f) Vær ekstra forsigtig, nr De laver et "lommesnit" i eigsisterende vægge aller andre blinde omrader. Den fremspringende skive kankommen til at skare i gas- og vandrør, elektriske ledninger eller genstande, som kan forårsage tilbageslag.

Sikkerhedsforskrifter for silibning med sandpapir:

a) Anvend ikke sandpapir af overstørrelse. Følg fabrikantens anbefalinger, nr De vælger sandpapir. Større sandpapir, som gár ud over sandpapirskiven, udgør en fare for sondererivelse og kan medføre blokering og beskadigelse af skiven eller+vare ársag til tilbageslag.

Sikkerhedsforskrifter for stålborstning:

a) Vær opmærksom pa, at stalbørsteharene afstodes fra børsten selv under almindelig anvendelse. Udsæt ikke stalbørsteharene for et for stort tryk ved at trykke for kraftigt pa børsten. Stalbørsteharene kan nem gennemtrænge tynde klæder og/eller huden.
b) Hvis anvendelse af en beskyttelsesskarm ved stalborstning anbefales, ma man seksellade interferens af stalborsteskiven ellere borsten med beskyttelsesskarmen. Stalborsteskiven aller borsten kan udvide sig i diameter pa grund af arbejdsbelastningen og centrifugalkraften.

Supplerende sikkerhedsforskrifter:

1. Hvis der anwendes forkroppet centerslibeskive, skal man sorge for kun at anvende fiberglasforstarkede skiver.
2. ANVEND ALDRIG skiver af Stone Cup-typen med\ denne slider. Denne slider er ikke beregnet til disse\ typer skiver, og anvendelse af et sadant produkt kan\ resultere i alvorlig tilskadekomst.
3. Vær papiasselig med ikke atkommen til at beskadige spindelen, flangen (specielt monteringsfladen) eller lasemøtrikken. Beskadigelse af disse dele kan resultere i at skiven braekker.
4. Sorg for, at skiven ikke er i berøring med arbejdsemnet, inden De tænder for maskinen med afbryderen.
5. Inden De begynder at anvende maskinen pa et rigtigt arbejdsemne, skal De lade den kore i et stykke tid. Vaer opmaerksom pa vibrationer ellr slor, som kan vare tegn pa darlig montering ell er en forkert afbalanceret skive.
6. Anvend den specificere de overflade pa skiven til at udfore slibningen.
7. Vær på vagt over for flyvende gnister. Hold maskinen säledes, at gnister flyver væk fra Dem, andre personer og antændeligt materiale.
8. Læg ikke maskinen fra Dem, mens den stadig kører. Anvend kun maskinen som handværktøj.
9. Berør ikke arbejdsemnet lige after at arbejdet er udfør. Det kan blive meget varmt og+vare ársag til forbrændinger.
10. Sorg altid for, at maskinen er afbrudt og taget ud af forbindelse aller at akkuen er taget ud, inden De udforer noget arbeje pa maskinen.
11. Overhold altid fabrikantens instruktioner for correkt montering og anvendelse af skiver. Behandl og opbevar skiver med forsigtighed.
12. Anvend ikke en Separate bøsning eller adapter til at tilpasse slibeskiver med store centerhuller til maskinen.
13. Anvend kun de anbefalede flanger til denen maskine.

14. Ved anvendelse af maskiner, der er beregnet til montering af slibeskiver med gevindforsynet hul, skal det alto sikres, at gevindet i skiven er langt nok i forhold til spindellengden.

15. Kontroller at emnet er korrekt understet.

16. Forsigtig! Skiven fortsetter med at rotere, after at der slukket for maskinen.
17. Hvis arbejdstedet er ekstremt varmt aller fugtigt, eller slemt tilsnavset med ledende stov, bør der anvendes en kortslutningsafbryder (30 mA) for at garantere sikkerheden under arbejdet.
18. Anvend aldrig maskinen pa materialer, der indeholder asbest.
19. Benyt-ilke vand ellerslibesmoremiddel.
20. Sorg for at ventilationsabningerne holds rene, nár der arbejdes under støvede forhold. Hvis det skulle blive ndvendigt at fjerne ophobet stov, skal maskinen forst afbrydes fra lysnettet (benyt seksmetalliske genstande til rengringen) og papiasselighed skal advises, sa indvendige dele/DDke beskadiges.
21. Anvend altid den stovopsamlende beskyttelsesskaerm, som er pakravet ifolge de lokale regler, nar skareskiven anvendes.
22. Skareskiver ma seks udsættes for tryk fra sider.

GEM DISSE FORSKRIFTER.

ADVARSEL:

LAD IKKE bekvemmelighed aller kendskap til Produktet (opnæt gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for Produktet nøje overholds. MISBRUG aller forsommelse af at følgde i denne brugsvejledning givne sikkerhedsforskrifter kan fore til, at Dekommen alvorligt til skade.

FUNKTIONSBESKRIVELSE

FORSIGTIG:

• Sorg altid for, at der er slukket for værktøjet og at den er taget ud af forbindelse, inden værktøjets Funktion justeres eller kontrolleres.

Aksellas (Fig. 1)

FORSIGTIG:

• Udloa aldrig aksellasen, mens spindelen bevæger sig.
  Maskinen kan lide skade.

Tryk pa aksellasen for at forbindre, at spindelen roterer, nar tilbehør monteres ellr afmonteres.

Afbryderanvendelse (Fig. 2)

FORSIGTIG:

• Før maskinen tilsluttes, skal det altid kontrolleres, at skydekontakten fungerer ordentlich og vender tilbage til "OFF"-stillingen, nr bagsiden af skydekontakten trykkes ind.
• Kontakten kan lases i "ON"-stillingen for at gore det nemmere for brugeren ved laengere tids brug af maskinen. Vær forsigtig, narr maskinen lases i "ON"-stillingen, og hold godt fast i maskinen.

For at starte maskinen, skal man trykke kontakten mod "I (ON)"-stillingen ved at trykke pa bagsiden af skydekontakten. For kontinuerlig brug skal man trykke pa forsiden af skydekontakten for at lase den.

Indikatorlampen lyser gront, nar maskinen er tilsluttet. Hvis indicatorlampen ikke taendes, kan det betyde, at lysnetledningen eller kontrolenheden er defekt. Indikatorlampen er taendt, men maskinen starter/DD, selv hvis der er taendt for maskinen, kulborsterne kan vare slidt ned,ller kontrolenheden, motoren aller afbryderen (ON/OFF) kan vare defekt.

Sikring modutilsigtet start

Maskinen starter不解 med afbryderen i lås-til stilling, selv hvis maskinen er tilsluttet.

På dette tidspunkt blinker indicatorlampen rødt og viser, at anordningen for sikring mod utilsigtet start er aktiveret. For at annullere sikringen mod utilsigtet start, skal man sætte afbryden tilbage til "O (OFF)" stillingen.

Hastighedsvaelger (Fig. 4)

Omdrejningshastigheden kan ændres ved at man drejer.
'hestighedsvælgeren til en given talindstilling fra 1 til 5.

En hójere hastighed opnás, nár vælgeren drejes i retningen mod tallet 5. En lavere hastighed opnás, nár vælgeren drejes i retningen mod tallet 1.

Se nedenstaende oversigt angaende forholdet mellem talindstillingerne pa vaelgeren og den omtrentlige omdrejningshastighed.

• Hvis maskinen anvendes uafbrudt med lav hastighed i laengere tid, vil motoren blive overbelastet og ophedet.
• Hastighedsvælgeren kan kun drejes til 5 og tilbage til 1.
  Tving den ikke forbi 5 eller 1, da hastighedsvælgerfungtionen i SSE fald kan holde op med at fungere.

Maskinener, som er udstyret med en elektronisk Funktion, er nimme at betjene på grund af de folgende egenskaber.

Konstant hastighedskontrol

Konstant hastighedskontrol giver en fin finish ved at omdrejningshastigheden holds konstant under den belastede tilstand.

Funktion for blod start

Funktionen for blod start undertrykker startstød.

Overbelastningsbeskytter

Hvis belastningen på maskinen overstiger tilladte niveauer, reduceres strømmen til maskinen, säledes at motoren beskyttes mod overophedning. När belastningen ingen er på tilladte niveauer, vil maskinen fungere normalt.

Mekanisk bremse

Den mekaniske bredse aktiveres, after at der er slukket for maskinen.

Bremsen fungerer称之，hvis strømforsyningen afbrydes, mens knappen stadig er aktiveret.

SAMLING

FORSIGTIG:

• Sorg altid for at værktøjet er slukket og netstikket trukket ud, inden der foretages noget arbejde på delve værktøjet.

Montering af sidegreb (handtag) (Fig. 5)

FORSIGTIG:

• Sorg altid for, at sidegrebet er ordentligt monteret inden brugen.

Skru sidegrebet ordentlich på maskinen på det på illustrationen viste sted.

Montering og afmontering af beskyttelsesskarm (til forsænket centerskive, bladdisk, flex-skive, tradskivebørste / sibende aftskæringsskive, diamantskive) (Fig. 6, 7 og 8)

ADVARSEL:

• Ved brug af en forsænketcentersslibeskive,bladdisk, flex-skive elltradskivebørste skal beskyttelssesskaermen monteres pa maskinen,sa den lukkede side af skaermen altid vender mod operatoren.
• Ved brug af slibende afskæringsskive /diamantskive skal man sorge for kun at anvende den saerlige beskyttesesskaern, der er beregnet til brug med afskæringsskiver. (I nogle lande i Europa kan den alminderige beskyttesesskaern anvendes, nar man anvender en diamantskive. Følg bestemmelsene for det pagaelende land.)

For værktøjer med beskyttelsesskærm af laseskruETYPEpen

Montér beskytllessskaermen, sa fremspringet pa bandet pa beskytllessskaermen er ud for indhakkene pa kuglelebeboksen. Drej derefter beskytllessskaermen 180^ mod uret. Sorg for at stramme skruen godt til.

Folg fremgangsmaden til montering i modsat rækkefolge for at afmontere beskyttelsesskærmen.

For værktøjer med beskyttelsesskærm af klingefastholdertypeen

Træk fastholderen i pilens retning after at skruen er Iøsnet. Montér beskyttelsesskærmen, sa fremspringet pa bändet pa beskyttelsesskærmen er ud for indhakkene pa kuglelejbeboksen. Drej derefter beskyttelsesskærmen 180^

Stram beskyttesesskærmen med befaestelsesskruen, after at fastholderen er trukket i pilens retning. Beskyttesesskærmens indstillingsvinkel kan reguleres med fastholderen.

Følg fremgangsmåden til montering i modsat rækkefolge for at afmontere beskyttelsesseskærmen.

Montering ell er afmontering af forsanket centerskive ellr bladdisk (ekstraudstyr) (Fig. 9 og 10)

ADVARSEL:

• När en forsænket centerskive eller bladdisk anwendes, skal beskyttesesskaermen saettes pa maskinen, sö den lukkede side af skaermen alto er rettet mod operatoren.

Montér den indvendige flange på spindelen. Anbring skiven/disken på den indvendige flange og skru lasemetriksen på spindelen.

Gå frem i modsat rækkefolge af monteringsproceduren, nar skiven skal tages af.

Superflange (ekstraudstyr)

Modeller med bogstavet F er udstyret med en superflange som standard. Der behoves kun 1/3 kraft til at Iøsne lasemøtrikken i forhold til den almindelige type.

FORSIGTIG:

• Brug/DD: Superflanger for modeller, som er udstyret med mekanisk bremse. Ellers kan den Iøsne sig, när bremsen aktiveres.

Montering og afmontering af Ezynut (ekstraudstyr) (Fig. 11, 12, 13 og 14)

FORSIGTIG:

• Brug/DD: Etzynut sammen med en superflange aller vinkelsliber med "F" sidst i modelnummeret. Disse flanger er sa tykke, at spindelen ikke kan holde hele gevinddelen.

Montér denindre flange,slibeskiven og Ezynut paspindelen,sa Makita-logoet pa Ezynut vender udad.

Tryk fast på aktellåsen og stram Ezynut ved at dreje slibeskiven sö langt med uret som muligt.

Drej yderringen på Ezynut i retningen mod uret for at Iøsne den.

BEMAERK:

• Ezynut kan lösnes med handkraft, sa lange pilen peger mod indhakket. Ellers kræves der en lasemøtriknøgle til at lösne den. Sæt noglens ene ben ind i et hul og dreg Ezynut mod uret.

Montering og afmontering af flex-skive (ekstraudstyr) (Fig. 15)

ADVARSEL:

• Brug altid den medfolgende beskyttesesskarm, nár flex-skiven er monteret pa maskinen. Skiven kan brakteke under brugen, og beskyttesesskarmen bidrager til at reducere risikoen for tilskadekomst.

Følg instruktionerne for den forsænkedecenterskive, menbrugogsplasticpuden over skiven.Serækkefolgen for samling pa sider med beskrivelse af tilbehör i dette brugsanvising.

Montering og afmontering af slibedisk (ekstraudstyr) (Fig. 16)

BEMAERK:

• Brug slibetilbehør, som er speciceret i denen brugsanvisning. Dette skal anskaffes separat.

Montér gummiputen pa spindelen. Montér disken pa gummiputen og skru silbelasemotrikken pa spindelen. For at stramme silbelasemotrikken, trykkes der fast pa aksellasen, sa spindelen ikke kan dreje rundt. Brug derefter lasemotriknoglen til at stramme godt til med uret. Følg fremgangsmaden til montering i modsat rækkefolge for at afmontere disken.

Montering og afmontering af stovdaksel (ekstraudstyr) (Fig. 17)

ADVARSEL:

• Sorg altid for, at maskinen er afbrudt og taget ud af forbindelse, inden stovdakslet monteres aller afmonteres. Forsommelse af dette vil ove skade pa maskinen eller medfrole tilskadekomst.

Stovdaekslet bestar af fire dele, og hver af dem anvendesi en forskellig stilling.

Anbring stovdaekslet saledes, at markeringen (A, B, C ell er D)kommen til at sidde som vist. Tryk benene ind i ventilationsabningerne.

Stovdaekslet kan afmoneres manuelt.

BEMERK:

• Rengør støvdaekslet, nár det er blevet tilstoppet med stov eller fremmedlegemer. Hvis man fortsetter anvendelsen med et tilstoppet støvdaeksel, vil maskinen lide skade.

BETJENING

ADVARSEL:

• Det bør aldrig vare re ndvendigt at anvende magt pa maskinen. Maskinens egen vaegt sørger for det ndvendige tryk. Tvang og ekstremt tryk kan medføre farlige brud pa skiven.
• Skift ALTID skiven ud, hvis maskinen tabes under slabning.
• Stød eller slå ALDRIG slidersskiven mod arbejdsemnet.
• Undgå at stød og vride skiven, især ved arbejde pa hjørner, skarpe kanter o.s.v. Det kan medføre tab af kontrol og tilbageslag.
• Anvend ALDRIG maskinen med klinger, der er beregnet til skæring i træ, og andre savklinger. Hvis sadanne klinger anwendes på en vinkelsliber, bliver resultatet ofte tilbageslag og tab af kontrol, hvilket kan føre til tilskadekomst.

FORSIGTIG:

• Taend aldrig for maskinen, mens den er i kontakt med arbejdsemnet. Operatoren kan i sa faldkommen til skade.
• Baer altid beskyttesbriller erler ansigtmaske under brugen.
• After brugen skal man altid slukke for maskinen og vente, indtil skiven er stoppet helt, inden man laeggen maskinen fra sig.

Hold ALTID godt fast i maskinen med den ene hand pa maskinhuset og den,anden pa sidehandtaget.Start maskinen og anbring derefter skivenller disken pa arbejdsemnet.

Generelt skal kanten på skiven eller disken holdes i en vinkel på ca. 15^ mod arbejdsemnets overflade.

I det tidsrum, hvor en ny skive indkores, ma man ikke arbejde med sibemaskinen i retning B, da dette vil bevirke, at den skærer ind i arbejdsemnet. Nár först et stykke tids anvendelse har rundet kanten af skiven af, kan den anwendes i bade retning A og B.

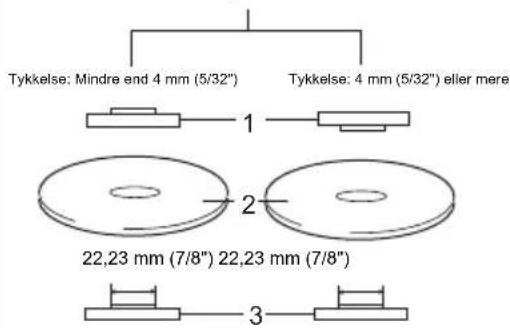

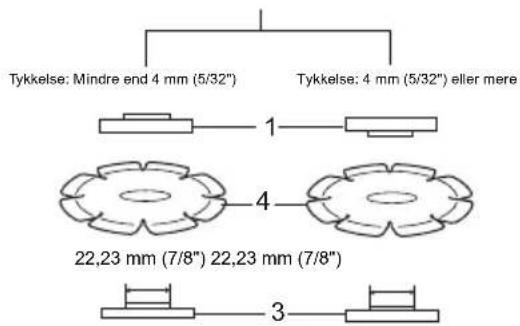

Anvendelse med sibende aftskaringsskive/diamantskive (ekstraudstyr) (Fig. 19)

Retningen for 'montering af lasemtrikken og den indvendige flange afhaenger af skivetykkelsen.

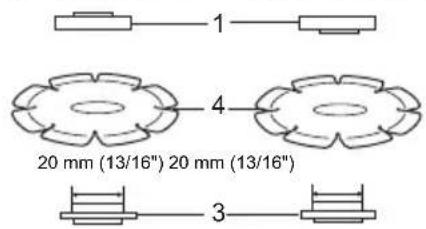

100 mm (4") model

Afskeringsskive Diamantskive

1. Lasemøtrik 2. Afskæringsskive 3. Indvendig flange 4. Diamantskive

115 mm (4-1/2") / 125 mm (5") / 150 mm (6") model

Afskaeringsskive Diamantskive

1. Lasemøtrik 2. Afskæringsskive 3. Indvendig flange 4. Diamantskive

012746

ADVARSEL:

• Ved brug af slibende aftskaeringskive /diamantskive skal man sorge for kun at anvende den saerlige beskyttelsesskaerm, der er beregnet til brug med aftskaeringsskiver. (I nogle lande i Europa kan den almindelige beskyttelsesskaerm anvendes, nar man anvender en diamantskive. Følg bestemmelsene for det pagældende land.)
• Anvend ALDRIG en afskaeringsskive til sideslibning.
  Vær pappelig med ikke at "klemme" skiven eller udsætte den for ekstremt tryk. Forsøg ikke at lave et snit af ekstrem dybde. Et for stort pres på skiven vil øge belastningen og risikoen for at skiven vrider eller binder i snittet samt risiko for tilbageslag, brud på skiven og overophedning af motoren.
• Begynd不解 skæringen i arbejdsemnet. Lad skiven komme op på fuld hastighed og gå omhyggeligt ind i snittet, idet maskinen bevæges fremad over arbejdsemnets overflade. Skiven kan kinde, presses op eller give tilbageslag, hvis maskinen startes i arbejdsemnet,
• Under skæring mæ man aldrig ændre skivens vindel. Hvis man øver sidelaens tryk pa afskaeringsskiven (som ved slibning), vil det bevirke, at skiven revner ull braekker med alvorlig tilskadekomst til følge.
• En diamantskive skal anvendes vinkelret på det materiale, der skæres i.

Anvendelse med tradkopbørste (ekstraudstyr) (Fig. 20)

FORSIGTIG:

• Kontroller børstens Funktion ved at køre maskinen ut den belastning, og sorg for at der ikke befinder sig nogen personer foran eller i forlængelse af børsten.
• Anvend-ilke en børste, som er beskadiget, aller som\ icke er i balance. Anvendelse af en beskadiget børste\ kan ogé risikoen for tilskadekomst foarsaget af kontakt\ med knækkede børsteträde.

Tag maskinen ud af forbindelse og anbring den pa hovedet, sa der er nem adgang til spindelen. Fjern alt ekstraudstyr pa spindelen. Monter tradkopbørsten pa spindelen og stram til med den medfolgende nogle. Undga, nar borsten anvendes, at udove et for stort tryk, som medforer overbjojning af trade, med for tidligt brud pappe.

Anvendelse med tradskivebørste (ekstraudstyr) (Fig. 21)

FORSIGTIG:

• Kontroller trådskivebørstens Funktion ved at køre maskinen.uden belastning, og sorg for, at der ikke befinder sig nogen personer foran eller i forlængelse af børsten.
• Anvend ikke en tradskivebørste, som er beskadiget, eller som ikke er i balance. Anvendelse af en beskadiget tradskivebørste kan øge risikoen for kontakt med ødelagte tradie.
  Anvend ALTID en beskyttesesskaerm med tradskiveborster, og sorg for, at skivens diameter passer inden i beskyttesesskaern. Skiven kan brakte under brugen, og beskyttesesskaern bidrager til at reducere risikoen for tilskadekomst.

Tag maskinen ud af forbindelse og anbring den pa hovedet, sa der er nem adgang til spindelen. Fjern alt ekstraudstyr pa spindelen. Sæt tradskivebørsten pa spindelen og stram med nøglerne.

Undgå, narrtradskivebørsten anvendes, at udøve et for stort tryk, som medforer overbøjning af trade, med for tidligt brud pappe.

VEDLIGEHOLDELS

FORSIGTIG:

• Kontroller altid, at værktøjet er slæt fra, og at netstikket er trukket ud, inden der udføres eftersyn eller vedligeholdelse.
• Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Resultatet kan blive misfarvning, deformering eller revner.

Maskinen og dens ventilationsabninger skal altid holdes rene. Rengor maskinens ventilationsabninger med javnemellemrum aller narn ventilationsabningerne begynder at blive tilstoppede.(Fig.22)

For at opreholde Produkts SIKKERHED og PALIDELIGHED bør reparation,inspection og udskiftning af kul,samt,anden vedligeholdse og justering kun udfores af et autoriseret Makita servicecenter aller værksted med anvendelse af originale Makita udskiftningsdele.

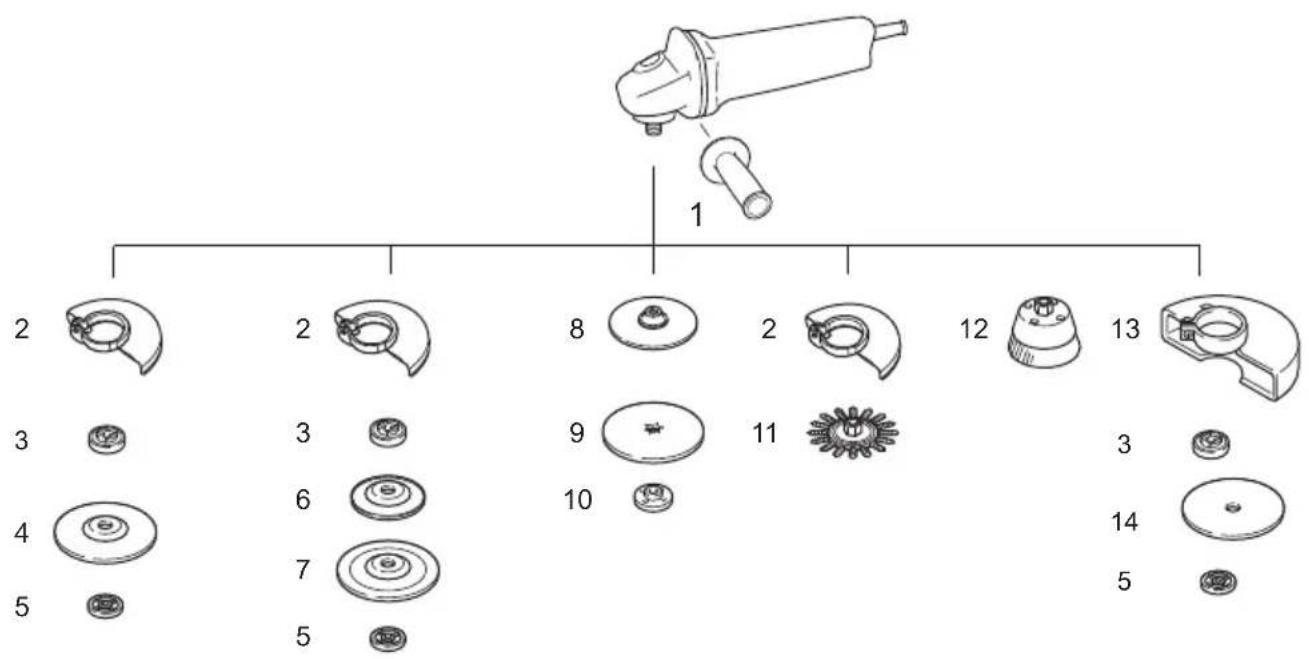

EKSTRAUDSTYR

FORSIGTIG:

• Det ffolgende tilbehør og ekstraudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i denne brugsanvising. Anvendelse af andet tilbehør, aller ekstraudstyr kan udgore en risiko for persorskade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formal.

Hvis De har behov for yderligere detaljer om dette tilbehør, bedes De kontakte Deres lokale Makita Service Center.

Stovdaksel

	100 mm (4") model 115	mm (4-1/2") model 125 mm	(5") model 150 mm (6") model
1 Grieb 36
2 Beskyttelsesskærm (til slibeskive)
3 Indvendig flange 30	Indvendig flange 42Superflange 47 *1		Indvendig flange 42Superflange 47 *1	Indvendig flange 42Superflange 47 *1
4 Forsønket centerslieskive/bladdisk
5 Låsemøtrik 10-30	Låsemøtrik 14-45Ezynut *2		Låsemøtrik 14-45Ezynut *2	Låsemøtrik 14-45Ezynut *2
6 Plasticpude Plasticpude Plasticpude -
7 Flex-skive Flex-skive Flex-skive -
8	Gummipude 76	Gummipude 100	Gummipude 115	Gummipude 125
9	Slipedisk
10	Sandslibelåsemøtrik10-30	Sandslibelåsemøtrik14-48	Sandslibelåsemøtrik14-48	Sandslibelåsemøtrik14-48
11	Skivetrådbørste
12	Trådkopbørste
13	Beskyttelsesskærm (til afskringsskive) *3
14	Slibende afskringsskive/diamantskive
-	Låsemøtriknøgle 20	Låsemøtriknøgle 35	Låsemøtriknøgle 35	Låsemøtriknøgle 35

Bemark:

1 Anvend ikke superflange med en slibemaskine, som er udstyret med en fremsefunktion.
2 Anvend ikke superflange og EzynutSAMmen.
*3 I nogle lande i Europa kan den almindelige beskyttelsesskaern anvendes i stedet for den specielle beskyttelsesskaern, som dækker begge sider af skiven, nr man anvender en diamantskive. Følg bestemmelsene i det pagældende land.

012760

BEMAERK:

• Nogle ting på这部分 liste kan vår inkluderet i vaerktojspakken som standardtilbehør. Det kan vår forskelligt fra land til land.

Lyd

Det typiske A-vægtede stojniveau bestemt i overensstemmelse med EN60745:

Arbejdssindstilling: overfladeslibning med normalt sidegreb Vibrationsafgivelse (a_h,AG) .. 5,0m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: overfladeslibning med anti-vibrationssidegreb Vibrationsafgivelse (a_h,AG) .. 5,0m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med normalt sidegreb Vibrationsafgivelse (a_h,DS) .. 3,0m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med antivibrationssidegreb Vibrationsafgivelse (a_h,DS) :2,5 m/s2 eller minred Usikkerhed (K):1,5 m/s2

Model GA4540C

Arbejdsindstilling: overfladeslibning med normalt sidegreb Vibrationsafgivelse (a_h,AG) .. 6,0~m / s^2 Usikkerhed (K): 1,5 m/s2

Arbejdssindstilling: overfladeslibning med antivibrationssidegreb Vibrationsafgivelse (a_h,AG) .. 5,5m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdssindstilling: disksandslibning med normalt sidegreb Vibrationsafgivelse (a_h,DS) .. 2,5m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med anti- vibrationsafgivelse (a_h,DS) .. 2,5m / s^2 Usikkerhed (K):1,5 m/s2

Model GA5040C

Arbejdsindstilling: overfladeslibning med normalt sidegreb Vibrationsafgivelse (a_h,AG) .. 6,5m / s^2 Usikkerhed (K): 1,5 m/s2

Arbejdsindstilling: overfladeslibing med anti-vibrationssidegreb Vibrationsafgivelse (a_h,AG) .. 5,5m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med normalt sidegreb Vibrationsafgivelse (a_h,DS) .. 2,5m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med anti-vibrationssidegreb Vibrationsafgivelse (a_h,DS) .. 2,5m / s^2 Usikkerhed (K):1,5 m/s2

Model GA6040C

Arbejdsindstilling: overfladeslibning med normalt sidegreb
Vibrationsafgivelse (a_h,AG) : 6,5 m/s²
Usikkerhed (K): 1,5 m/s²

Arbejdsindstilling: overfladeslibing med antivibrationsidegreb Vibrationsafgivelse (a_h,AG) .. 6,0m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med normalt sidegreb Vibrationsafgivelse (a_h,DS) .. 2,5m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med antivibrationsidegreb Vibrationsafgivelse (a_h,DS) 2,5 m/s2Eller minred Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: overfladeslibning med normalt sidegreb Vibrationsafgivelse (a_h,AG) .. 6,5m / s^2 Usikkerhed (K): 1,5 m/s2

Arbejdsindstilling: overfladeslibing med anti-vibrationssidegreb Vibrationsafgivelse (a_h,AG) .. 5,5m / s^2 Usikkerhed (K): 1,5 m/s2

Arbejdsindstilling: disksandslibning med normalt sidegreb Vibrationsafgivelse (a_h,DS) .. 2,5m / s^2 eller minde Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: disksandslibning med antivibrationssidegreb Vibrationsafgivelse (a_h,DS) 2,5 m/s2Eller minred Usikkerhed (K):1,5 m/s2

Model GA5041C

Arbejdsindstilling: overfladeslibning med normalt sidegreb Vibrationsafgivelse (a_h,AG) .. 7,0m / s^2 Usikkerhed (K):1,5 m/s2

Arbejdsindstilling: overfladeslibning med antivibrationsidegreb Vibrationsafgivelse (a_h,AG) .. 6,0~m / s^2 Usikkerhed (K): 1,5 m/s2

Arbejdsindstilling: disksandslibning med normalt sidegreb

Vibrationsafgivelse (a_h,DS) .. 2,5m / s^2 ellr mindre

Usikkerhed (K): 1,5 m/s²

Arbejdsindstilling: disksandslibning med anti-vibrationsidegreb

Vibrationsafgivelse (a_b_DS) .. 2,5m / s^2 ellr mindre

Usikkerhed (K): 1,5 m/s²

ENG902-1

• Den angivne vibrationsemmisionsværdi er breve malt i overensstemmelse med standardtestmetoden og kan anwendes til atSAMmenigne en maskine med en anden.
• Den angivne vibrationsemmisionsværdi kan ogsa anwendes i en preliminær eksponeringsvurdering.
• Den angivne vibrationsemissionsværdi anwendes til maskinens hovedopgaver. Hvis maskinen imidertid anwendes til andre opgaver, kan vibrationsemissionsværdien vaere forskellig.

ADVARSEL:

• Vibrationsemissionen under den faktiske anvendelse af maskinen kan vare forskellig fra den erklærede emissionsværdi, afhengigt af den måde, hvorpå maskinen anwendes.
• Sorg for at identificere de sikkerhedsforskrifter til beskyttelse af operatoren, som er baseret pa en vurdering af ekspondering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklen, som f.eks. de gange, hvor maskinen er slukket og när den körer i tomgang i tilgift til afbrydertiden).

ENH101-15

Kun for lande i Europa

EU-konformitetserklaring

Vi, Makita Corporation, erklærer, som den ansvarlige fabrikant, at den (de) ffolgende Makita maskine(r):

Maskinens betegnelse: Vinkelsliber

Model nr./Type: GA4040C, GA4540C, GA5040C,

er af sérieproduktion og

og er fremstillet i overensstemmelse med de følgende

standarder eller standardiserede dokumenter:

EN60745

Den tekniske dokumentation opbevares af vores
