GEBRUIKSAANWIJZING GA6040C MAKITA

NEDERLANDS (Originele instructies)

Verklaring van algemene gegevens

1 Asvergrendeling	12 Borgmoersleutel	24 Markering B
2 Stroomschakelaar	13 Ezynut-sluitmoer	25 Markering C
3 Verklikkerlampje	14 Slijpwiel	26 Markering D
(snelheidsregelknop)	15 As	27 Doorslijpwiel/diamantschijf
4 Snelheidsregelknop	16 Pijlteken	28 Beschermkap voor
5 Beschermkap	17 Inkeping	doorslijpwiel/diamantschijf
6 Kussenblokkast	18 Buigzaam wieI	29 Komvormige draadborstel
7 S c h r o e f	19 Plastic rugschijf	30 Schijfvormige draadborstel
8 Hendel	20 Borgmoer	31 Luchtuitlaatopening
9 Borgmoer	21 Slijpschijf	32 Luchtinlaatopening
10 Schijf met verzonken middengat	22 Rubberen rugschijf
11 Binnenflens	23 Markering A

TECHNISCHE GEGEVENS

Model GA4040	C GA4041	C GA4540C	GA4541C	GA5040C GA	A5041C GA	6040C GA6	41C
Wield diameter 100	mm (4") 115 mm (4-1/2") 125 mm (5") 150 mm				(6")
Asschroefdraad M	10 M14 M14 M14
NominateSNIELID(n)/OnbelasteSNELID(n0)	2800-11000 min-1		2800-11000 min-1		2800-11000 min-1		4000-9000 min-1
Totale lenghte	303 mm	325 mm	303 mm	325 mm	303 mm	325 mm	303 mm	325 mm
Nettogewicht	2,3 kg	2,6 kg	2,5 kg	2,7 kg	2,5 kg	2,7 kg	2,6 kg	2,8 kg
Veiligheidsklasse	回/II

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
- De technische gegevens können van land tot land verzillen.
Gewicht volgens de EPTA-procedure 01/2003

ENE048-1

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het slijpen, schuren en snijden van metaal- en steenmaterialen zonder gebruik van water.

ENF002-2

Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. Het gereedschap is dubbel-geisoleerd en kan derhalve ook op een niet-geaard stopcontact worden aangesloten.

GEA010-1

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het nicht volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te konnen raadplegen.

GEB033-6

VEILIGHEIDSWAARSCHUWINGEN VOOR EEN SLIJPMACHINE

Gemeenschappelijk verziligeidswaarschuwingen voor slijp-, schuur-, draadborstel- en doorslijpwerkzaamheden:

1. Dit elektrisch gereedschap is bedoeld voor gebruik als slijp-, schuur-, draadborstel- of doorslijpgereedschap. Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als u nalaat alle onderstaande instructies te volgen, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.
2. Werkzaamheden zoals polijsten worden nicht aangeraden met dit elektrisch gereedschap. Werkzaamheden waarvoordit elektrisch gereedschap Niet is bedoeld kuren gevaarlijke situatuies opleveren en tot persoonlijk letsel leiden.
3. Gebruik geen accessoires die nicht specifiek zijn ontworpen en aanbevolen door de fabrikant van het gereedschap. Ook wonneer het accessoire kan worden bevestigd op uw elektrisch gereedschap, is een veilige werking Niet gegarandeerd.

4. Het nominaltoerental van het accessoire moet minstensgelijk zijn aan het maximumtoerental vermeld op het elektrisch gereedschap. Accessoires die met een hoger toerental draaien dan hun nominaltoerental konnen stuk breken en in het rond vliegen.

5. De buitendiameter en de dikte van het accessoire要去 binnen het capaciteitsbereik van het elektrisch gereedschap vallen. Accessoires met verkeerde afmetingen können nicht afdoende worden afgeschermd of beheerst.

6. De asdiameter van schijven, flenzen, rugschijven en andere accessoires要去en goed passen rond de as van het elektrisch gereedschap. Accessoires met een asdiameter die nied overeenkomt met de standardhardware voor het elektrisch gereedschap zullen nicht in balans draaien, buitensporig trillen en+kunnen tot verlies van controle over het gereedschap leiden.
7. Gebruik nooit een beschadigd accessoire. Inspector het accessoire vór ieder gebruik, bijvoorbeeld een slijpschijf op ontbrekende schilfers en barsten; een rugschijf op barsten, scheuren of buitensporige slijtage; en een draadborstel op losse of gebarsten draden. Nadat het elektrisch gereedschap of accessoire is gezallen, inspecteert u het op schade of monteert u een onbeschadigd accessoire. Na inspectie en montage van een accessoire, zorgt u ervoor dat u en omstanders Niet in het rotatie vlak van het accessoire staan, en LAST u het elektrisch gereedschap draaien op het maximaal, onbelast toerental gedurende een minuut. Beschadigd accessoire breken normal gesproken in stukken gedurende deze testduur.
8. Gebruik personlijke-veiligheidsmidde Afhankelijk van de toepassing gebruikt u een gezichtsschemm, een beschemende bril of een veiligheidsbril. Alaar gelang van toepassing draagt u een stofmasker, gehoorbeschemmers, handschoenen en een werkschort die in staat zichkleine stukjes slijpsel ofwerkstukfragmenten te weerstaan.De oogbescherming moet in staat+zijn rondvliegend afval te stoppen dat ontstaat bij de diverse werkzaamheden.Het stofmasker ofademhalingsapparaat moet in staat zijn deeltjes te filteren die ontstaat bij de werkzaamheden. Langdurige blootstelling aan zeer intens geluid kan leiden tot gehoorbeschadiging.
9. Houd omstanders op veilige afstand van het werkgebied. Ledereen die zich binnen het werkgebied begeeft, moet persoonlijkeveiligheidsmiddlesden gebruiken. Fragmenten van het werkstuk of van een uiteengevallen accessoire kuren rondvliegen en letsel veroorzaken buiten de onmiddelijk werkomgeving.
10. Houd elektrisch gereedschap uitsluitend vast aan het geisoleerde oppervlak van de handgrepen wonneer u werkt opplaatsen waar het slijpaccessoire met verborgen bedrading of zich eigen snoer in aanraking kan komen. Als snijdende accessoires een draad raken die onder stroom staat, kunnen de metalen delen van dit gereedschap ook onder spanning raken en u een elektrische schok gezven.

11. Houd het snoer goed uit de buurt van het ronddraaiende accessoire. Als u de contrôle verliest over het gereedschap, kan het snoer worden doorgesneden of bekneld raken, en kan uw hand of arm gegen het ronddraaiende accessoire worden aangetrokken.

12. Leg het elektrisch gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het ronddraaiende accessoire kan de ondergrond pakken zodat u de contrôle over het elektrisch gereedschap verliest.

13. Laat het elektrisch gereedschap Niet draaien terwijl u het naast u draagt. Als het ronddraaiende accessoire u per ongeluk raakt, kan het verstrikt raken in uw kleding waardoor het accessoire in uw lichaam worden getrokken.
14. Maak de ventilatieopeningen van het gereedschap regelmatig schoon. De ventilator van de motor zal het stof de behuizing in trekken, een groe opeenhoping van metaalsijpsel kan leiden tot elektrisch gevaarlijke situations.
15. Gebruik het elektrisch gereedschap Niet in de buurt van brandbare materialen. Vonken kunnen deze materialen doe ontvlammen.
16. Gebruik geen accessoires die met vloeistof moeten worden gekoeld. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrucitie of elektrische schokken.

Terugslag en aanverwante waarschuwingen

Terugslag is een plotselinge reactie op een beknelde of vastgelopen draaiende schijf, rugschijf, borstel of enig ander accessoire. Beknellen of vastlopen veroorzaakt een snelle stilstand van het draaiende accessoire dat op zich beurt ertoe leidt dat het elektrisch gereedschap zich ongecontroleerd beweegt in de tegenovergestelde nichting van de draairichting van het accessoire op het moment van vastlopen.

Bijvoorbeeld, als een slijpschijfbekneld raakt of vastloopt in het werkstuk, kan de rand van de schijf die het beknellingspunt ingaat, zich invreten in het oppervlak van het materiaal waardoor de schijf eruit klimt of eruit slaat. De schijf kan waar bijaar de gebruiker toe of weg springen, afhankelijk van de draairichting van de schijf op het beknellingspunt. Slijpschijven konnen in dergelijk situations ook breken.

Terugslag is het gevolg van misgebruik van het elektrisch gereedschap en/of onjuiste gebruiksprocedures of omstandigheden, en kan worden voorkomen door goede voorzorgsmaatregelen te treffen, zoals hieronder vermeld:

a) Houd het gereedschap stevig vast en hout uw armen en lichaam zodanig dat u in staat bent een terugslag op te vangen. Gebruik.altijd de extra handgreep (indien aanwezig) voor een maximale controle over het gereedschap in geval van terugslag en de koppelreactiekrachten bij het starten. De gebruiker kan een terugslag of de koppelreactiekrachten opvangen indien de juiste voorzorgsmaatregelen worden getroffen.
b) Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan terugslaan over uw hand.
c) Plaats uw lichaam Niet in het gebied waar het elektrisch gereedschap maar toe gaat wanner een terugslag opttreedt. Een terugslag za het gereedschap bewegen in de tegenovergestelde richting van de draairichting van de schijf op het moment van beknellen.

d) Wees bijzonder voorzichtig bij het werken met hoeken, scherpe randen, enz. Voorkom dat het accessoire springt of bekneld raakt. Hoeken, scherpe randen of springenveroorzaken vaak bekellen van het draaiende accessoire wat leidt tot terugslag of verlies van controle over het gereedschap.
e) Bevestig geen houtbewerkingsblad van een zaagketting of getand zaagblad. Dergelijkke bladen leiden vaak tot terugslag of verlies van controle over het gereedschap.

Veiligheidswaarschuwingen specifiek voor slijpen doorslijpwerkzaamheden:

a) Gebruik uitsluitend schijven van het type aanbevolen voor uw elektrisch gereedschap en de specifieke beschemkap voor de te gebruiken schijf. Schijven waarvoor het elektrisch gereedschap Niet is ontworpen,+kenneniet goed worden afgeschermd en zijn nicht veilig.
b) De beschemkap要去stevig worden vastgezet aan het elektrisch gereedschap en in de maximaal beschemende stand worden gezet zodate het kleinst möglichke deel van de schijf is bloatgesteld in de richting van de gebruiker. De beschemkap dient om de gebruiker te beschemen gegen aanraking met de schijf, stukjes die waarvan af breken en vonken die brandgevaar voor kleding opleveren.
c) De schijven mogen uitsluitend worden gebruikt voor de aanbevolen toepassingen. Bijvoorbeeld: u mag Niet slijpen met de zichkant van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor slijpen met de rand. Krachten op het zichoppervlak hunnen deze schijven doe den breken.
d) Gebruik.altijd onbeschadigde schijfflenzen van dejuiste afmetingen en vorm voor de te gebruiken schijf. Een goede schijfflens ondersteunt de schijf en verkleint daarmee de kans op het breken van de schijf. Flenzen voor doorslijpschijven kannen verschillen van flenzen voor slijpschijven.
e) Gebruik geen afgesleten schijven van grotere elektrische gereedschappen. Schijven die zich bedoeld voor grotere elektrische gereedschappen zich Niet geschikt voor de hogere slelheid van een kleiner elektrisch gereedschap en+kunnen in stukken breken.

Aanvullende veiligheidswaarschuwingen specifiek voor doorslijpwerkzaamheden:

a) Laat de doorslijpschijf Niet vastlopen en oefen geen buitensporige druk uit. Probeer Niet een buitensporig diepe snede te slijpen. Een te grote kracht op de schijf verhoegt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreden of de schijf kan breken.
b) Plaats uw lichaam Niet in een lijn achechter de rondddraiende schijf. Wanner de schijf, op het aangrijppunt in het werkstuk, zich van uw lichaam af beweegt, können door de möglichke terugslag de rondddraiende schijf en het elektrisch gereedschap in uwrichting worden geworpen.

c) Wanner de schijf vastloopt of u het slijpen onderbreekt, schakelt u het elektrisch gereedschap uit en houdt u dit stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de snede te halen terwijl de schijf nog draait omdat hierdoor een terugslag kan optreden. Onderzoek waarom de schijf is vastgelopen en tref afdoende maatregelen om de oorzaak ervan op te heffen.
d) Begin nicht met doorslijpen verwijl de schijf al in het werkstuk steekt. Wacht totdat de schijf op volle snugheid heeft bereikt en breng daarna de schijf voorzichtig terug in de snede. Wanner het elektrisch gereedschap opnieuw worden gestart verwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.
e) Ondersteun platen en große werkstukken om de kans op het beknellen van de schijf en terugslag te minimaliseren. Grote werkstukken neigen door te zakken onder hun eigengewicht. U要去 het werkstuk ondersteunen vlak bij de snijlijn en vlak bij de rand van het werkstuk aan beiden kanten van de schijf.
f) Wees extra voorzichtig bij blind slijpen in bestaande wanden of op andereplaatsen. Deuitstekende schijf kan gas- of waterleidingen, elektrische bedrading of voorwerpen die terugslag veroorzaken raken.

Veiligheidswaarschuwingen specifiek voor schuurwerkzaamheden:

a) Gebruik geen veel te große schuurpapierschijven. Volg de aanwijzingen van de fabrikant bij uw keuze van het schuurpapier. Te groot schuurpapier datuitsteekt tot voorbij de rand van het schuurkussen levert snijgevaar op en kan bekellen of scheuren van de schuurpapierschijf of terugslag verooorzaken.

Veiligheidswaarschuwingen specifiek voor draadborstelwerkzaamheden:

a) Wees erop bedacht dat ookijdens normalaigebruik borsteldraden door de borstelworden rondgeslingerd. Oefen Niet te veelkracht uit op de borsteldraden door een tehoge belasting van de borstel. Deborsteldraden konnen met gemak door dunnekleding en/of de huid dringen.
b) Als het gebruik van een beschemkap worden aanbevolen voor draadborstelen, zorgt u ervoor dat de draadschijf of draadborstel Niet in aanraking komt met de beschemkap. De draadschijf of draadborstel kan in diameter toenemen als gevolg van de werkbelasting en centrifugale krachten.

Aanvullende veiligheidswaarschuwingen:

1. Bij gebruik van een slijpschijf met een verzonken middengat, mag u uitsluitend met glasvezel versterkte schijven gebruiken.

2. GEBRUK NOOIT een stenen komschijf op deze slijpmachine. Deze slijpmachine is Niet ontworpen voor dit type schijven en het gebruik ervan kan leiden tot ernstig persoonlijk letsel.

3. Let erop dat u de as, de flens (met name de montagekant) en de borgmoer nicht beschadigt. Als deze onderdelen beschadigd raken, kan deschijf breken.

4. Zorg ervoor dat de schijf Niet in aanraking is met het werkstuk voordat u het gereedschap hebt ingeschakeld.
5. Laat gereedschap eenijdje draaien voordat u het op het werkstuk gaat gebruiken. Controleer op trillingen of schommelingen die op onjuiste montage of een slecht uitgebalanceerd schijf kennen wijzen.
6. Gebruik de aangegeven kant van de schijf om mee te slijpen.
7. Wees alert op rondvliegende vonden. Houd het gereedschap zodenig vast dat de vonden wegvlogen van u en andere Personen of brandbare materialen.
8. Laat het gereedschap Niet ingeschakeld liggen. Bedien het gereedschap alleen wanner u het vasthoudt.
9. Raak het werkstuk Niet onmiddelijk na gebruik aan. Deze kan bijzonder heet zich en brandwonden op uw huid veroorzaken.
10. Controller altijd of het gereedschap isuitgeschakeld en de stekker uit het stopcontactis getrokken of de accu is verwijderd alvorens enige werkzaamheden aan het gereedschap te verrachten.
11. Volg de instructies van de fabrikant voor het juist monteren en gebruiken van de schijven zorgvuldig op. Behandel de schijven voorzichtig en berg deze met zorg op.
12. Gebruik geen afzonderlijke verloopmoffen of adapters om schuurschijven met een groot asgat aan dit gereedschap aan te passen.
13. Gebruikuitsluitend flenzen die voor dit gereedschap zich bestemd.
14. Voor gereedschap waarop schijven met een geschroefd asgat dieren gemonteerd te worden, moet u ervoor zorgen dat de schroefdraad in de schijf lang genoeg zodat de as helemaal erin gaat.
15. Zorg ervoor dat het werkstuk goed ondersteund is.
16. Houd er rekening mee dat de schijf nog eenijdje blijft draaien nadat het gereedschap isuitgeschakeld.
17. Indien de werkplaats uiterst warm en vochtig is, of erg verontreinigd is door geleidend stof, gebruik dan een stroomonderbreker (30mA) om de veiligheid van de gebruiker te verzekeren.
18. Gebruik het gereedschap Niet op materialen die asbest bevatten.
19. Gebruik geen water of slijpolie.
20. Houd de ventilatieopeningen schoon wanner u in een stoffige omgeving werkt. Wanner u stofuit deze oppeningen wilt verwijderen,要去 u eerst de aansluiting van het gereedschap op het stopcontact verbeken en oppassen dat u geen inwendige onderdelen beschadigt (gebruik voor het reinigenuitsluitend Niet-metalen voorwerpen).

21. Wanner u een doorslijpschijf gebruikt, dient u alkijd te werken met de stofvangbeschemkap die door deplaatselijke overheid worden voorgeschreiben.

22. Doorslijpschijven mogen nicht aan zichwaartse druk worden blootgesteld.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle verilgheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUK of het Niet naleven van de verilgheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

BESCHRIJVING VAN DE FUNCTIONS

1 LET OP:

• Zorg alsstijd dat het gereedschap is uitgeschakeld en de stekker uij het stopcontact is verwijderd alvorens de functies op het gereedschap te controleren of af te stellen.

Asvergrendeling (Fig. 1)

LET OP:

• Schakel nooit de asvergrendeling in verwijl de as nog draait. Dat kan het apparaat beschadigen.

Druk de asvergrendeling in om te voorkomen dat de as wegdraait wonneer u accessoires aanbrengt of verwijdert.

Schakelaarwerking (Fig. 2)

LET OP:

• Controller altijd, voordat u de stekker in het stopcontact steekt, of de schuifschakelaar op de juiste manier schakelt en terugkeert maar de "UIT" stand wanner u op de achterkant van de schuifschakelaar drukt.
• De schakelaar kan in de "AAN"-stand vergrendeld worden, hetgeen bij langdurig gebruik comfortabeler werk. Wees extra voorzichtig wonneer u de schakelaar in de "AAN"-stand vergrendelt en houd het gereedschap algijd stevig vast.

Om het gereedschap te starten, schuift u de schuifschakelaar maar de "I (AAN)"-stand door op de achechterkant van de schuifschakelaar te drukken. Voor continu gebruik drukt u de voorkant van de schuifschakelaar in, om die te vergrendelen.

Om het gereedschap te stoppen drukt u op de achterkant van de schuifschakelaar en schuift u die maar de "O (UIT)"-stand.

Verklikkerlampje (Fig. 3)

Het verklikkerlampjelicht groen op wanner het gereedschap van stroom wordt voorzien. Als het verklikkerlampje Niet oplicht, kan eriets mis zich met het netsnoer of met de regeleenheid. Als het verklikkerlampje wel oplicht maar het gereedschap nicht start na inschaken van het apparaat, dan+kunnen de koolborstels versleten zich of de regeleenheid, de motor of de AAN/UIT-schakelaar defect zich.

Bveiliging gegen onbedoeld inschakelen

Soms kan het gereedschap Niet starten, verwijl beschakelaar in de AAN-stand is vergrendeld en het apparaat van stroom worden voorzien.

In dat geval zar het verklikkerlampje rood knipperen om aan te Geven dat de beveiliging gegen onbedoeld inschakelen in werkig is getreden.

Om de beveiliging gegen onbedoeld inschakelen te deactiveren, schuift u de aan/uit-schakelaar terug maar de "O (UIT)"-stand.

Snelheidsregelknop (Fig. 4)

U kunt het toerental kiezen door de snugheidsregelknop in de gewenste stand van 1 tot 5 te zetten.

U verkrijgt een hoger toerental naarmate u desnelheidsregelknop verdner aan de stand 5 draait.

En een lager toerental verkrijgt u naarmate u de snelheidsregelknop verder maar de stand 1 draait.

Zie de onderstaande babel voor de toerentallen die behoren bij de cijferaanduidingen op de snugheidsregelknop.

Voor het model GA4040C, GA4540C, GA5040C

Cijferaanduiding min	-1 (R.P.M.)
1 2 800
2 4 000
3 6 000
4 8 000
5 11 000

012752

Voor het model GA6040C

Cijferaanduiding min	-1 (R.P.M.)
1 4 000
2 5 000
3 6 000
4 7 000
5 9 000

012756

LET OP:

• Als u het gereedschap langdurig achtereen op een laag toerentalaat draaien, kan de motor overbelast en oververhit raken.
• De snug terug dan 1 te draaien, want daardoor kan de snug terug dan 5 en terug tot 1 gedraaid worden. Probeer niq om de knop voor bij de 5 of verder terug dan 1 te draaien, want daardoor kan de snug terug dan 5 en terug tot 1.

Elektronische functies

Gereedschappen met elektronische functies zijn eenvoudig te bedieren Dankzij de volgende möglichkheden.

Constante snelheidsregeling

Met de constante snelheidsregeling verkrijgt u een gelijkmatige afwerking,,ondat het toerental ook bij belasting constant worden gehonden.

Soepele startfunctie

De soepele startfunctie voorkomt het abrupt schoksgewijze starten.

Overbelastingsbeveiliging

Wanneer de belasting van het gereedschap het toegestane peel overschrijdt, worden de stroomtoevoer maar de motor verminderd, om oververhitting te voorkomen. Zodra de belasting daalt tot binnen het toegestane bereik, zal het gereedschap weir normal werken.

Mechanische rem

Voor model GA4041C, GA4541C, GA5041C, GA6041C De mechanische rem treedt in werking nadat het gereedschap isuitgeschakeld.

De rem werkt nicht als de stroomtoevoer worden verb broken terwijl de schakelaar nog in de aan-stand staat.

INEENZETTEN

LET OP:

Zorg alltijd dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

Aanbrengen van de zichhandgreep (Fig. 5)

LET OP:

• Controller voor het gebruik.altijd even of de zichhandgreep stevig is bevestigd.

Schroef de zichhandgreep stevig vast aan de juisteplaats van het gereedschap, zoals in de afbeelding getoond.

Aanbrengen en verwijderen van de beschemkap (voor een schijf met verzonken middengat, een klepschijf, buigzaam viel, schijfvormige draadborstel / doorslijpwiel of diamantschijf) (Fig. 6, 7 en 8)

WAARSCHUWING:

• Voor gebruik van een schijf met verzonken middengat, een klepschijf, buigzaam wieI of schijfvormige draadborstel moet de beschemkap op het gereedschap zichn aangebracht, zodanig dat de gesloten kant van de beschemkap algijd maar de gebruiker is gericht.
• Bij gebruik van een doorslijkwiei / diamantenschijf mag u alleen de speciale beschermkap gebruiken, die ontworpen is voor gebruik met doorslijpwienen. (In sommige Europese landen kan bij gebruik van een diamantslijpschijf worden volstaan met de gewone beschermkap. Volg de voorschriften die in uw land gelden.)

Voor gereedschap met een beschemkap met borgschoef

Monteer de beschemkap met de uitsteeksels aan de beschemkapbandrecht tegenover de inkepingen in de kussenblokkast. Draaiervolgens de beschemkap 180^ linksom, gegen de klok in. Draai de schroef vooral stevig vast.

Voor het verwijderen van de beschemkap volgt u de aanwijzingen voor het aanbrengen in omgekeerde volgorde.

Voor gereedschappen met een beschemkap met klemhendel

Trek de hendel in de richting van de pijl nadat u de schroef hebts losgedraaid. Monteer de beschemkap met de uitsteeksels aan de beschemkapbandrecht tegenover de inkepingen in de kussenblokkast. Vervolgens draait u de beschemkap 180^ rond.

Zet de beschemkap vast door de schroef aan te draaien nadat u de hendel in de richting van de pijl hebt getrokken. De instelhoek van de beschemkap is instelbaar met de hendel.

Voor het verwijderen van de beschemkap volgt u de aanwijzingen voor het aanbrengen in omgekeerde volgorde.

Aanbrengen of verwijderen van een schijf met verzonken middengat of klepschijf (optioneel accessoire) (Fig. 9 en 10)

WAARSCHUWING:

• Bij gebruik van een schijf met verzonken middengat of klepschijf moet de beschemkap op het gereedschap worden aangebracht, zodenig dat de gesloten kant van de beschemkap alsijd maar de gebruiker is gericht.

Bevestig de binnenflens. Pas het wie/nde schijf op de binnenflens en draai de borgmoer op de middenas vast.

Om de borgmoer vast te draaien, drukt u de asvergrendeling stevig aan zodat de as Niet kan draaien en dan gebruikt u de borgmoersleutel om de borgmoer kloksgewijze vast te draaien.

Voor het verwijderen van het viel volgt u de werkwijze voor het aanbrengen in omgekeerde volgorde.

Superflens (optioneel accessoire)

Modellen met de letter F zijn standard voorzien van een superflens. Hierbij is slechts 1/3 van de kracht nodig voor het losmaken van de borgmoer, vergeleken met het conventionele type.

LET OP:

• Gebruik geen superflens voor modellen die voorzien zijn van een mechanische rem. Anders kan die losraken wanner de rem worden aangetrokken.

Aanbrengen of verwijderen van een Ezynutsuitmoer (optioneel accessoire) (Fig. 11, 12, 13 en 14)

LET OP:

• Gebruik geen Ezynut-moer met een superflens of een haakse slijpmachine met een "F" aan het eind van het modelnummer. Die hebben een flens die zo dik is dat de gehele schroefdraad Niet binnen de as past.

Bevestig de binnenflens, het slijpwiel en de Ezynutsluitmoer zodenig op de as dat de Makita-merknaam op de Ezynut-sluitmoer maar buiten wijst.

Druk de asvergrendeling stevig aan en draai de Ezynutsluitmoer aan door het slijpwiel zover als möglichk klosgewijze vast te draaien.

Draai de buitenste ring van de Ezynut-sluitmoer gegen de klok in om die los te draaien.

OPMERKING:

• De Ezynut-sluitmoer kan met de hand worden losgedraaid zolang de pijl maar een inkeping wijst. Anders is er een borgmoersleutel vereist om de moer los te draaien. Steek een uiteinde van de sleutel in een opening en draai de Ezynut-sluitmoer linksom los.

Aanbrengen of verwijderen van een buigzaam wiei (optioneel accessoire) (Fig. 15)

WAARSCHUWING:

• Gebruik als tijd de bijgeleverde beschermkap wonneer een buigzaam wie op het gereedschap is bevestigd. Het wie zouijdens gebruik kannen uiteenspatten, en in dat geval helpt de beschermkap om verwondingen te voorkomen.

Voor een schijf met verzonken middengat volgt u de aanwijzingen, maar brengt u tevens een plastic rugschijf bovenop het wiei aan. De volgorde voor het aanbrengen vindt u op de accessoirepagina in deze handleiding.

Aanbrengen of verwijderen van een slijpschijf (optioneel accessoire) (Fig. 16)

OPMERKING:

• Gebruik de slijpaccessoires die staan voorgeschreve in deze handleiding. Deze要去en afzonderlijk worden aangeschaft.

Bevestig de rubberen rugschijf op de as. Pas de schijf op de rubberen rugschijf en schroef de borgmoer voor de slijpschijf. Om de borgmoer voor de slijpschijf vast te zetten, drukt u de asvergrendeling stevig aan zodate de as Niet kan draaien en dan gebruikt u de borgmoersleutel om de borgmoer klosgewijze stevig vast te draaien.

Voor het verwijderen van de schijf volgt u de werkwijze voor het aanbrengen in omgekeerde volgorde.

Aanbrengen of verwijderen van een stofkapaanzetstuk (optioneel accessoire) (Fig. 17)

WAARSCHUWING:

Zorg altijd dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken, voordat u het stofkap-aanzetstuk gaat aanbrengen of verwijderen. Als u dit nalaat, kan er schade aan het gereedschap ontstaan en loopt u de kans op verwonding.

Er zijn vier stofkap-aanzetstukken, en elk ervan worden op een verschillende plaats gebrukt.

Breng het stofkap-aanzetstuk zo aan dat de markings (A, B, C of D) is geplaatst zoals getoond. Klik de pennen vast in de ventilationsleuven.

Het stofkap-aanzetstuk kan met de hand worden verwijderd.

OPMERKING:

• Maak het stofkap-aanzetstuk schoon wanner het is vuil is, door stof of andere verontreiniging. Als u blijft werkken met een verstopt stofkap-aanzetstuk, kan dat het gereedschap beschadigen.

BEDIENING

WAARSCHUWING:

• Het is in geen geval ooit nodig om große druk op het gereedschap uit te oefenen. Het gewicht van het gereedschap op zich is voldoende. Forceren of te große druk uitoefenen kan leiden tot breken van een wie1, hetgeen gevaarlijk is.
• Vervang ALTIJD het slijpwiel als het gereedschap tijdens het slijpen is geallen.

• Laat NOOIT de slijpschijf of het wiei met kracht op uw werkstukterechtkommen.

• Voorkom dat de schijf vstraakt of terugstuit, vooral bij het werkken rond hoeken, scherpe randen enz. Dat kan ongecontroleerde bewegingen en terugslagveroorzaken.

• Gebruik dit gereedschap NOOIT met houtzagen en andere zaagbladen. Zulke zaagbladen op een slijpmachine leiden vaak tot terugslag of verlies van controle over het gereedschap, met groe kans op letsel.

LET OP:

• Schakel nooit het gereedschap in verwijl dat het werkstuk al raakt, want dat kan leiden tot verwondingen.
• Draag tijdens het werk alsijd een veiligheidsbril of gezichtsmasker.
• Schakel na het werk alsijd het gereedschap uit en wacht tot de schijf hebelaal tot stilstand is gekomen, voordat u het gereedschap neerlegt.

Bediening voor slijpen en schuren (Fig. 18)

Houd het gereedschap ALTIJD stevig vast met een hand aan de behuizing en de andere aan de zijhandgreep. Schakel het gereedschap in en LAST dan pas het wie of de schijf gegen uw werkstuk aan komen.

Gewoonlijk staat u de rand van het wief of de schijf een hoek van ongeveer 15^ met het oppervlak van uw werkstuk make.

Tijdens het inwerken met een neueuw wiei mag u de slijpmachine nicht in richting B latent bewegen, anders kan het zich in uw werkstuk "invreten". Pas wonneer de rand van het wiei al door slijtage is afgerond, mag u het wiei in beidenrichtingen, A en B, gebruiken.

Bediening met een doorslijpwiel / diamantschijf (optioneel accessoire) (Fig. 19)

De richting voor het aanbrengen van de borgmoer en de binnenflens is afhankelijk van de wieldekte.

Zie de onderstaande tabel.

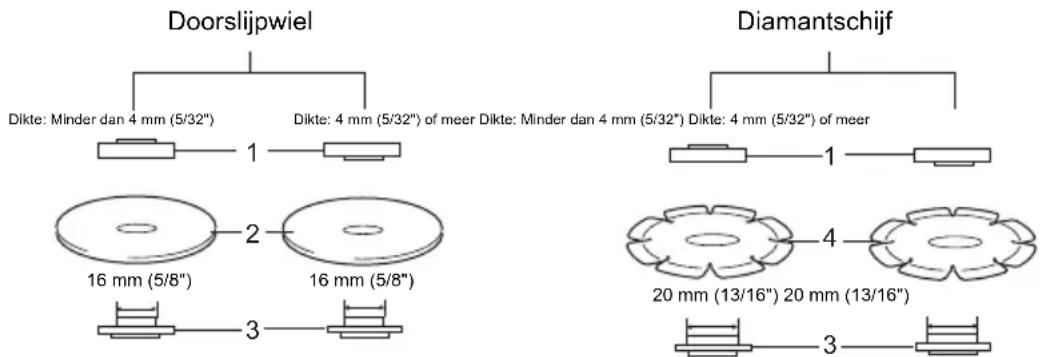

Model voor 100 mm (4")

1. Borgmoer 2. Doorslijpwiel 3. Binnenflens 4. Diamantschijf

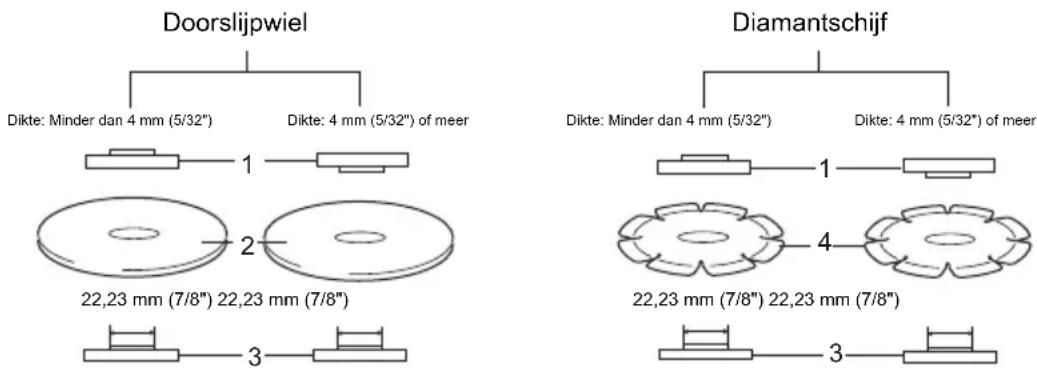

Model voor 115 mm (4-1/2") / 125 mm (5") / 150 mm (6")

1. Borgmoer 2. Doorslijpwiel 3. Binnenflens 4. Diamantschijf

012746

WAARSCHUWING:

• Bij gebruik van een doorslijpwiel /diamantschijf mag u alleen de speciale beschemkap gebruiken, die ontworpen is voor gebruik met doorslijpwienen. (In sommige Europese landen kan bij gebruik van een diamantslijpschijf worden volstaan met de gewone beschemkap. Volg de voorschriften die in uw land gelden.)

• Gebruik NOoit een doorslijpwiel voor+zijwaarts lijpen.

• Laat de schijf Niet vastlopen en oefen er nicht teveel druk op uit. Probeer Niet een buitensporig diepe snedete slijpen. Een te große kracht op de schijf verhoogt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreden, de schijf kan breken of de motor oververhit kan raken.

• Begin nicht met slijpen verwijl de schijf al in aanraking is met het werkstuk. Wacht totdat het wie op volle slelheid is gekomen en breng het voorzichtig in de snede terwijl u het gereedschap voorwaarts beweegt over uw werkstuk. Als het elektrisch gereedschap worden gestart verwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.

• Veranderijdens het doorslijpen nooit de stand of hoek van het wiel. Als er zichwaartse druk op een doorslijpwiel komt te staan (zoals bij vlakslijpen), kan het wiel barsten en breken, met kans op ernstig lichamelijk letsel.
• Een diamantschijf moet altijd haaks worden gebruikt op het materiaal waarin u snijdt.

Bediening met een komvormige draadborstel (optioneel accessoire) (Fig. 20)

1 LET OP:

• Controller de werkung van de draadborstel door het gereedschap eerst onbelast te lien draaien en zorg dat er niemand voor of direct naast de borstel is.
• Gebruik nooit een draadborstel die beschadigd of nicht goed in evenwicht is. Het gebruik van een beschadigde borstel kan leiden tot kans op verwonding door contact met afgebrozen borsteldraden.

Trek de stekker los enplaats het gereedschap ondersteboven zodate as goed toegankelijk is. Verwijder alle accessoires van de as. Draai de draadborstel op de as en zet deze vast met de bijgeleverde sleutel. Bij gebruik van een draadborstel mag u Niet zo veel kracht zetten dat de draden overmatig buigen, anders kuren ze voortijdig afbreken.

Bediening met een schijfvormige draadborstel (optioneel accessoire) (Fig. 21)

1 LET OP:

• Controller de werkung van de draadborstel door het gereedschap eerst onbelast te lien draaien en zorg dat er niemand voör of direct naast de borstel is.
• Gebruik nooit een schijfvormige draadborstel die beschadigd of Niet goed in evenwicht is. Het gebruik van een beschadigde schijfvormige draadborstel kan leiden tot kans op verwonding door contact met afgebrozen borsteldraden.
• Gebruik met een schijfvormige draadborstel ALTIJD een beschemkap met een diameter waar de draadschijf goed in past. Het viel zouijdens gebruik konnen uiteenspatten, en in dat geval helpt de beschemkap om verwondingen te voorkomen.

Trek de stekker los en plaats het gereedschap ondersteboven zodat de as goed toegankelijk is. Verwijder alle accessoires van de as. Draai de schijfvormige draadborstel op de as en zet deze vast met de bijgeleverde sleutel.

Bij gebruik van een schijfvormige draadborstel mag u niet zo veel kracht zetten dat de draden overmatig buigen, anders{kunnen ze voortijdig afbreken.

ONDERHOUD

LET OP:

Zorg alsstijd dat het gereedschap isuitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens te beginnen met inspectie of onderhoud.
- Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijke. Hierdoor können verkleuring, verrormingen en barsten wordenveroorzaakt.

Zorg dat het gereedschap en de ventilatiesleuven steeds goed schoon blijven. Maak regelmatig de ventilatiesleuven schoon en let goed op dat ze nicht verstopt raken. (Fig. 22)

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, inspectie en verranging van de koolborstels, en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd bij een erkend Makita servicecentrum, en.altijd met gebruik van originele Makita verrangingsonderdelen.

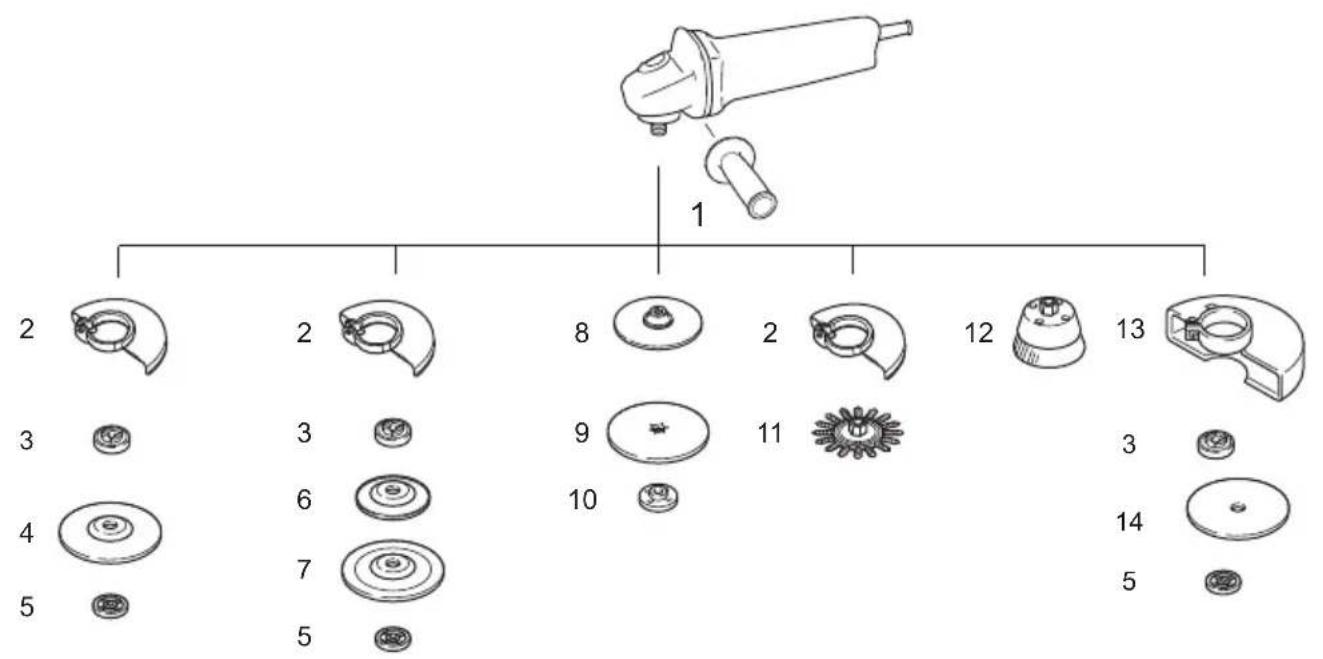

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor persoonlijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Raadpleeg het dichtstbijzijnde Makita servicecentrum voor verder advies of bijzonderheden omtrent deze accessoires.

• Stofkap-aanzetstuk

	Model voor 100 mm (4")	Model voor 115 mm(4-1/2")	Model voor 125 mm (5")	Model voor 150 mm (6")
1 Greep 36
2 Beschermkap (voor slijpwiel)
3 Binnenflens 30	Binnenflens 42Superflens 47 *1	Binnenflens 42Superflens 47 *1	Binnenflens 42Superflens 47 *1	Binnenflens 42Superflens 47 *1
4 Schijf met verzonken middengat/Klepschijf
5 Borgmoer 10-30	Borgmoer 14-45Ezynut-sluitmoer *2	Borgmoer 14-45Ezynut-sluitmoer *2	Borgmoer 14-45Ezynut-sluitmoer *2	Borgmoer 14-45Ezynut-sluitmoer *2
6 Plastic rugschijf Plastic rugschijf -	Borgmoer 14-45Ezynut-sluitmoer *2	Borgmoer 14-45Ezynut-sluitmoer *2	Borgmoer 14-45Ezynut-sluitmoer *2	Borgmoer 14-45Ezynut-sluitmoer *2
7 Buigzaam wiei Buigzaam wiei	Buigzaam wiei -
8	Rubberen rugschijf 76	Rubberen rugschijf 100	Rubberen rugschijf 115	Rubberen rugschijf 125
9 Slijpschijf
10	Borgmoer voor slijpschijf10-30	Borgmoer voor slijpschijf14-48	Borgmoer voor slijpschijf14-48	Borgmoer voor slijpschijf14-48
11	Schijfvormige draadborstel
12	Komvormige draadborstel
13	Beschemkap (voor doorslijpwiel) *3
14	Doorslijpwiel/diamantschijf
-	Borgmoersleutel 20	Borgmoersleutel 35	Borgmoersleutel 35	Borgmoersleutel 35

Opmerking:

1 Gebruik geen superflens voor een slijpmachine voorzien van een remfunctie.
2 Gebruik geen superflens en Ezynut-sluitmoer tegelijk.
*3 In sommige Europese landen kan bij gebruik van een diamantslijpschijf worden volstaan met de gewone beschermkap inplaats van de speciale beschermkap die beiden kanten van het wie alfischermt. Volg de voorschriften die in uw land gelden.

012760

OPMERKING:

• Sommige onderdelen in deze lijst können bij het gereedschap zich meeverpakt als standard-accessoires. Deze können van land tot land verschillen.

Geluidsniveau

De typisch, A-gewogen geluidsniveauaus vastgesteld volgens EN60745:

De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN60745:

Model GA4040C

Toepassing: vlakslijpen met een normale bijhandgreep

Trillingsemissie (a_h,AG) .. 5,0m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: vlaksijpen met een trillingsdempende bijhandgreep

Trillingsemissie (a_h,AG) .. 5,0m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: schijfslijpen met een normale bijhandgreep

Trillingsemissie (a_h DS):3,0 m/s2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: schijfslijpen met een trillingsdempende bijhandgreep

Trillingsemissie (a_h,DS) : 2,5 m/s² of laser

Onnauwkeurigheid (K): 1,5 m/s²

Model GA4540C

Toepassing: vlakslijpen met een normale zijhandgreep

Trillingsemissie (a_h,AG) .. 6,0m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: vlaksijpen met een trillingsdempende bijhandgreep

Trillingsemissie (a_h,AG) .. 5,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: schijfslijpen met een normale bijhandgreep

Trillingsemissie (a_h,DS) .. 2,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: schijfslijpen met een trillingsdempende bijhandgreep

Trillingsemissie (a_h,DS) .. 2,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Model GA5040C

Toepassing: vlakslijpen met een normale bijhandgreep

Trillingsemissie (ah·AG) .. 6,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: vlakslijpen met een trillingsdempende bijhandgreep

Trillingsemissie (ahAG) .. 5,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: schijfslijpen met een normale zijhandgreep

Trillingsemissie (a_h,DS) .. 2,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: schijfslijpen met een trillingsdempende bijhandgreep

Trillingsemissie (a_h,DS) .. 2,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Model GA6040C

Toepassing: vlakslijpen met een normale bijhandgreep

Trillingsemissie (a_h,AG) .. 6,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: vlakslijpen met een trillingsdempende zichhandgreep

Trillingsemissie (a_h,AG) .. 6,0m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: schijfslijpen met een normale bijhandgreep

Toepassing: schijfslijpen met een trillingsdempende bijhandgreep

Trillingssemissie (a_h,DS) .. 2,5m / s^2 oflager

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: vlakslijpen met een normale bijhandgreep

Trillingsemissie (a_h,AG) .. 6,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: vlakslijpen met een trillingsdempende zijhandgreep

Trillingsemissie (a_h,AG) .. 5,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: schijfslijpen met een normale bijhandgreep

Trillingsemissie (a_h,DS) : 2,5 m/s² of laser

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: schijfslijpen met een trillingsdempende zijhandgreep

Trillingssemissie (a_h,DS) .. 2,5m / s^2 oflager

Onnauwkeurigheid (K): 1,5 m/s²

Model GA5041C

Toepassing: vlakslijpen met een normale bijhandgreep

Trillingsemissie (ahAG) .. 7,0m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: vlakslijpen met een trillingsdempende bijhandgreep

Trillingsemissie (a_h,AG) .. 6,0m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: schijfslijpen met een normale bijhandgreep

Trillingsemissie (a_h,DS) : 2,5 m/s² of lager
Onnauwkeurigheid (K): 1,5 m/s²

Toepassing: schijfslijpen met een trillingsdempende bijhandgreep

Trillingsemissie (ahDS) .. 2,5m / s^2 oflager

Onnauwkeurigheid (K): 1,5 m/s²

ENG902-1

• De opgegeven trillingsemissiewaarde is gemeten volgens de standardtestmethode en kan worden gezruikt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden gezebruikt voor een beordeling vooraf van de blootstelling.
• De opgegeven trillingsemissiewaarde geldt voor de voornaamste toepassingen van het elektrisch gereedschap. Als het elektrisch gereedschap beschier voor andere toepassingen worden gebruikt, kan de trillingsemissiewaarde waaroor andersহn.

WAARSCHUWING:

• De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gezruikt.
• Zorg ervoor dat verilgheidsmaatregelen worden getroffen ter bescherming van de operator die zich gebaseerd op een schatting van de bloatstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Alleen voor Europese landen

EU-Verklaring van Conformiteit

Wij, Makita Corporation, als de verantwoordelijkke fabrikant, verklaren dat de volgende Makitamachine(s):

Aanduiding van de machine: Haakse slijpmachine

Modelnr./Type: GA4040C, GA4540C, GA5040C,

Voldoen aan de volgende Europese richtlijnen: 2006/42/CE

En zijn gefabricieerd in overeenstemming met de volgende normen of genormaliseerde documenten: EN60745

De technische documentation wird bewaard door onze erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.
