SMT4011N - Ses çubuğu SAMSUNG - Ücretsiz kullanım kılavuzu

Ürün Türü	Ses Çubuğu
Marka	Samsung
Model	SMT4011N
Boyutlar (G x Y x D)	940 x 60 x 90 mm
Ağırlık	2,5 kg
Güç Kaynağı	Şebeke, 100-240 V AC, 50/60 Hz
Güç Tüketimi	30 W (bekleme < 1 W)
Temel İşlevler	Entegre stereo amplifikatör, ses modları (Standart, Müzik, Sinema, Konuşma, Kişiselleştirilmiş), SRS TruSurround XT, FM Radyo, PIP ses, ses kontrolü, sessiz
Ses Girişleri	Analog ses (RCA), optik (modele göre)
Ses Çıkışları	Entegre hoparlörler, hat ses çıkışı
Bakım ve Temizlik	Yumuşak ve kuru bir bez kullanın. Kimyasal ürünler (benzen, alkol, tiner) kullanmayın. Temizlemeden önce fişi çekin.
Güvenlik	Neme maruz bırakmayın, metal nesneler sokmayın, sabit bir yüzeyde kullanın, kasayı açmayın.
Yedek Parçalar ve Onarılabilirlik	Onarım veya parça değişimi için yetkili Samsung servis merkezine başvurun.
Dahil Olan Aksesuarlar	Uzaktan kumanda, AAA piller (x2), ses kablosu (sürüme göre)
Genel Bilgiler	Renk ve görünüm değişebilir. Özellikler önceden bildirilmeksizin değiştirilebilir.

Sık sorulan sorular - SMT4011N SAMSUNG

Ses çubuğunu televizyona nasıl bağlarım?

Bir ses kablosu (RCA veya optik) kullanarak televizyonun ses çıkışını ses çubuğunun ilgili girişine bağlayın. Uzaktan kumandadaki SOURCE düğmesini kullanarak uygun kaynağı seçin.

Ses duymazsam ne yapmalıyım?

Ses çubuğunun açık olduğundan ve sesin sessiz (MUTE) modunda olmadığından emin olun. Ses kablosunun doğru takıldığından ve ses kaynağının seçildiğinden emin olun. Sesi artırmayı deneyin.

Ses modları nasıl ayarlanır?

Modlar arasında geçiş yapmak için uzaktan kumandadaki S. MODE düğmesine basın: Standart, Müzik, Sinema, Konuşma, Kişiselleştirilmiş. Ayarları OSD menüsü aracılığıyla da kişiselleştirebilirsiniz.

Bu ses çubuğu ile FM radyo dinleyebilir miyim?

Evet, FM radyoyu etkinleştirmek için uzaktan kumandadaki FM RADIO düğmesine basın. İstasyonları bulmak için arama tuşlarını kullanın. Alımın parazitlerden etkilenebileceğini unutmayın.

Ses çubuğu nasıl temizlenir?

Temizlemeden önce cihazın fişini çekin. Yumuşak ve kuru bir bez kullanın. Benzen, alkol veya tiner gibi kimyasal ürünleri asla kullanmayın, çünkü yüzeye zarar verebilirler.

Uzaktan kumanda çalışmazsa ne yapmalıyım?

Pilleri kontrol edin (gerekirse değiştirin). Ses çubuğundaki kızılötesi sensörü engelleyen hiçbir engel olmadığından emin olun. Sorun devam ederse, pilleri çıkararak ve 5 saniye boyunca herhangi bir düğmeye basarak uzaktan kumandayı sıfırlayın.

PIP (resim içinde resim) işlevini kullanabilir miyim?

Bu işlev esas olarak monitörler içindir, ancak ses çubuğunda PIP düğmesi ses kaynakları arasında geçiş yapmak için kullanılabilir. Daha fazla ayrıntı için kılavuza bakın.

Enerji nasıl tasarruf edilir?

OSD menüsü aracılığıyla otomatik bekleme modunu etkinleştirin (enerji tasarrufu ayarları). Kullanmadığınızda ses çubuğunu kapatın. Bekleme tüketimi 1 W'ın altındadır.

Ses çubuğu duvara monte edilebilir mi?

Evet, isteğe bağlı olarak duvar aparatları mevcuttur. Montaj kitiyle birlikte verilen kurulum talimatlarını izleyin. Duvarın cihazın ağırlığını taşıyabildiğinden emin olun.

Ayrıntılı özellikler nerede bulunur?

Kullanım kılavuzunun 'Teknik Özellikler' bölümüne bakın. En güncel bilgiler için Samsung web sitesini (www.samsung.com) ziyaret edebilirsiniz.

KULLANIM KILAVUZU SMT4011N SAMSUNG

Consignes de sécurité

Signalement

Alimentation

Installation

Nettoyage

Autres

Connexions

Utilisation du logiciel

Réglage du moniteur

Réglage du moniteur

Dépannage

\section*{Caractéristiques techniques}

Information

Annexe

www.samsung.com

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

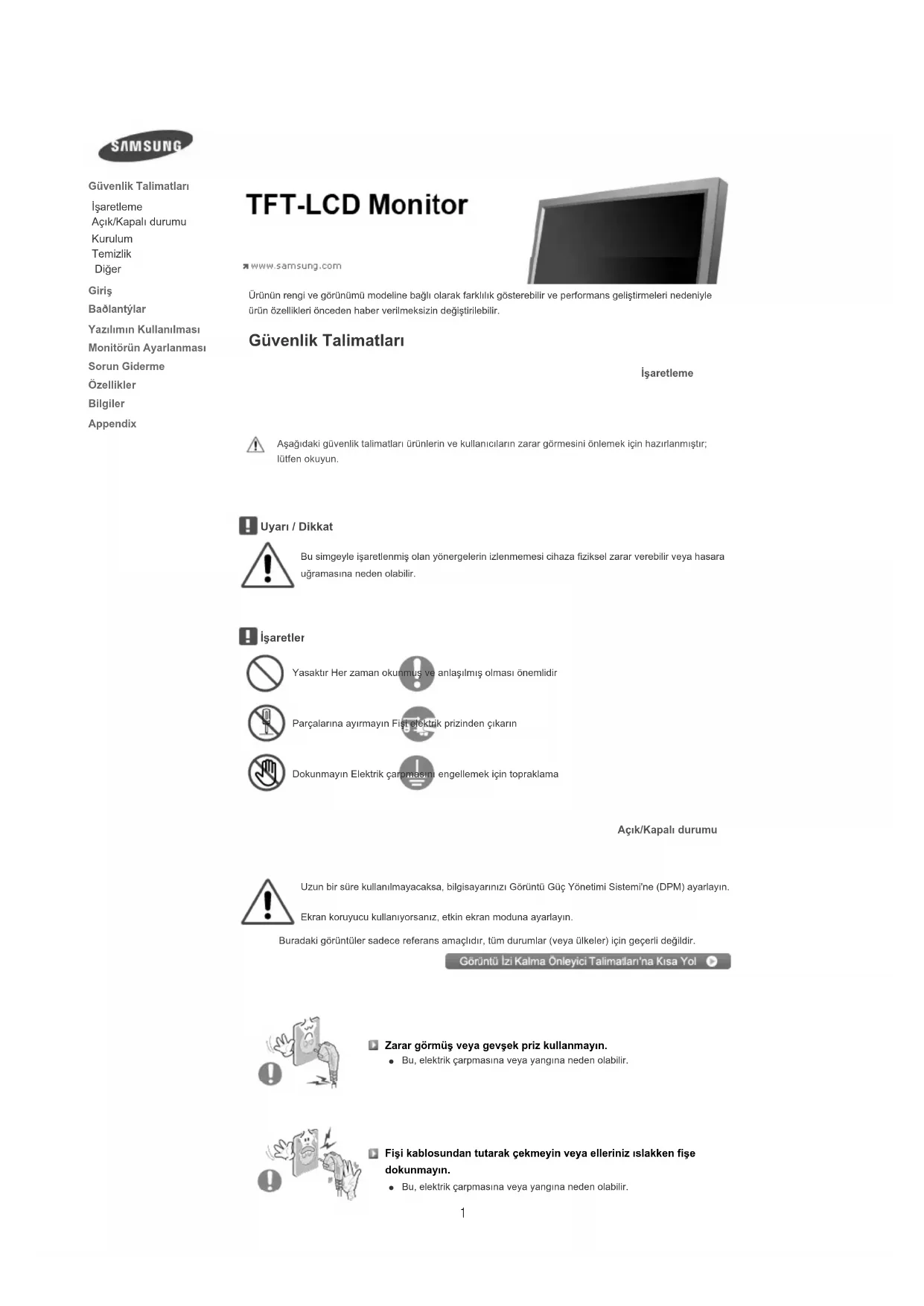

Consignes de sécurité

Signalement

Veuillez respecter les consignes de sécurité suivantes, conçues pour éviter d'endommager le matériel et de blesser l'utilisateur.

Avertissement / attention

Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel.

Interdit Important à tirer et à comprendre dans toutes circonstances.

Ne pas démonter. Déconnecter la prise de la sortie du courant.

Ne pas toucher. Mettez dans un endroit stable pour empêcher une décharge électrique.

Alimentation

Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (PC) en mode DPM.

Si vous avez un économiseur d'écran, installez-le pour activer le mode d'écran.

Les images n'ont qu'une valeur de référence et ne sont pas applicables à tous les cas (ni à tous les pays).

Ne pas utiliser une prise endommagée ou desserrée.

• Ceci peut causer une décharge électrique ou un incendie.

Ne pas débrancher une prise en la tirant par son cordon.

• Ceci peut causer une décharge électrique ou un incendie.

Utiliser uniquement des prises correctement reliées à la terre.

• Un sol inadapté peut causer un choc électrique ou un incendie. (Appareils de CLASSE I uniquement.)

Branchez la prise d'alimentation, en veillant à ce qu'elle ne rougeoise pas.

• Une mauvaise connexion entraîne des risques d'incendie.

Ne pas tordre ni la prise ni son cordon. Ne pas poser d'objet lourd sur ces deux éléments.

• Ceci peut causer une décharge électrique ou un incendie.

Ne pas brancher trop de multiprises ou de cordons à une même prise.

• Ne pas brancher trop de multiprises ou de câbles à la prise de courant.

Ne débranche pas le cordon d'alimentation lorsque le moniteur est sous tension.

• Cela pourrait entraîner une surtension et endommager le moniteur.

N'utilise pas le cordon d'alimentation lorsque la prise ou le connecteur est poussièrieux.

• Si la prise ou le connecteur est poussiéreux, nettoyez-le avec un chiffon sec.

L'utilisation du cordon d'alimentation avec une prise ou un connecteur poussiéreux peut provoquer un choc électrique ou un incendie.

Pour déconnecter l'appareil du secteur, la prise doit être débranchée de la prise électrique du secteur. Par conséquent, la prise du secteur doit être en état de marche.

• Ceci peut causer une décharge électrique ou un incendie.

Installation

Veilliez à contacter un centre de services homologué lorsque vous installez votre écran dans un endroit très poussiéreux, humide, exposé à des températures élevées ou faibles ou à des produits

chimiques, ou s'il fonctionne sans interruption, par exemple dans les aéroports, les gares, etc.

Le non-respect de ce qui précède peut gravement endommager le moniteur.

Mettez votre moniteur dans un endroit peu humide et non poussiereux.

• Un court-circuit électrique ou un incendie peuvent être provoqués à l'intérieur du moniteur.

Ne pas faire tomber le monititeur si vous le déplacez.

• Ceci peut endommager le moniteur ou blesser les utilisateurs.

S'il tombait, le produit pourrait s'endommager ou blesser quelqu'un.

• Placez le produit sur une surface plane et stable, pour éviter qu'il ne tombe et blesse celui-ci, tout particulièrement un enfant.

Ne placez pas le produit directement sur le sol.

• Quelqu'un pourrait trébucher dessus, tout particulièrement un enfant.

• Cela pourrait provoquer un incendie.

Conserve tout appareil chauffant à distance du câble d'alimentation.

La fonte du revêtement du câble peut entraîner un risque de choc électrique ou d'incendie.

Toute augmentation de la température interne entraîne un risque d'incendie.

Placer le moniteur sur une surface plane et stable.

• Il peut être ainsi abîmé ou cassé.

Ne pas utiliser le moniteur sans son support.

• La surface de TFT-LCD peut aussi être abimée.

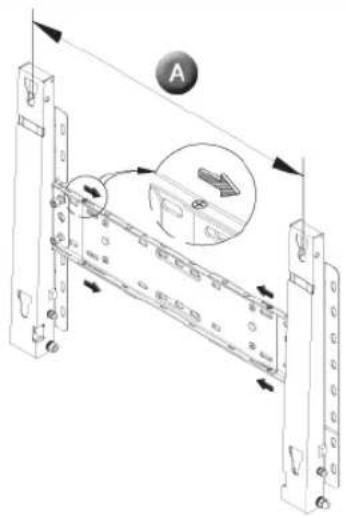

L'installation du support mural doit être réalisée par un installateur professionnel.

• Un personnel non qualifié pourrait se blesser lors de l'installation.
• Utilisez uniquement le matériel d'installation spécifique dans le mode d'emploi.

Lors de l'installation du produit, veillez à le maintenir éloigné d'au moins 10 cm du mur afin d'assurer une bonne ventilation.

• Une ventilation insuffisante peut provoquer une augmentation de température interne du produit. Cela entraîne une réduction de la durée de vie des composants et une diminution des performances.

Conservez l'emballage plastique (sac) hors de portée des enfants.

L'enfant risque de suffoquer s'il joue avec l'emballage plastique (sac).

Nettoyage

Lorsque vous pouvez nettoyer le boîtier du moniteur ou la surface de l'écran (TFT-LCD), essuyez avec un tissu doux légèrement humide.

Ne pas pulvériser le détergent directement sur le moniteur.

• Ceci peut causer des dommages, choc électrique ou un incendie.

Utiliser le détergent recommandé avec un chiffon doux.

Si le connecteur entre la prise et la broche est poussiéreux ou sale, le nettoyer correctement avec un chiffon sec.

• Un connecteur sale peut causer une décharge électrique ou un incendie.

Assurez-vous que le cordon d'alimentation est débranché avant de nettoyer le produit.

• Ceci pourrait provoquer un choc électrique ou un incendie.

Débranche le cordon d'alimentation de la prise secteur et essuyez le produit à l'aide d'un chiffon doux et sec.

N'utilise pas de produit chimique, tels que de la cire, du benzène, de l'alcool, du diluant, de l'insecticide, du désodorisant, du lubrifiant ou du détergent.

Autres

Ne pas enlever le panneau supérieur ni le panneau arrière.

• Ceci peut causer une décharge électrique ou un incendie.
• Demandez cette opération à un personnel de service qualifié.

Déconnecter le moniteur s'il ne fonctionne pas normalement, si vous notez des bruits ou des odeurs inhabituelles. Contactez votre revendeur ou service/agréé.

• Ceci peut causer une décharge électrique ou un incendie.

Ne placez pas le produit dans un environnement exposé à l'essence, à la fumée ou à l'humidité ; n'installez pas le produit dans un véhicule.

• Cela peut gêner son fonctionnement ou provoquer un incendie.
• Éviter plus particulièrement d'utiliser votre moniteur près d'une source d'eau ou à l'extérieur s'il venait à neiger ou à pleuvoir.

Si le moniteur tombe ou si son enveloppe est abimée, éteignez-le et débranchez la prise de courant. Contactez ensuite le Centre d'Assistance.

• Le moniteur pourrait mal fonctionner, provoquant une électrocution ou un incendie.

Laissez-vous moniteur être éteint en cas d'orage et d'éclairs ou lorsque vous avez besoin de le laisser inutilisé pendant une période assez longue.

Le moniteur pourrait mal fonctionner, provoquant une électrocution ou un incendie.

N'essayez pas de déplacer le moniteur en tirant uniquement sur le fil ou sur le câble de signal.

• Ceci peut causer un choc électrique, un incendie ou des blessures.

Ne déplacez pas le moniteur vers la gauche ni la droite en le tirant par son cordon ou le câble de signal.

• Ceci peut causer un choc électrique, un incendie ou des blessures.

Ne pas couvrir les ouvertures du moniteur.

• Une mauvaise ventilation peut causer une panne ou un incendie.

Ne pas placer de récipient contenant de l'eau, des produits chimiques ou de petits objets métalliques sur le moniteur.

• Cela peut gêner son fonctionnement ou provoquer un incendie.
• Si un corps étranger venait à tomber dans le moniteur, débranchez la prise électrique et contactez le Centre d'Assistance.

Conservez le produit à distance de tout aérosol chimique ou de toute substance inflammable.

• Ceci peut causer une explosion ou un incendie.

Ne jamais insérer d'objet métallique dans les ouvertures du moniteur.

• Ceci peut causer un choc électrique, un incendie ou des blessures.

N'insérez aucun objet métallique, comme un câble ou un foret, et aucun objet inflammable, comme un morceau de papier ou une allumette, dans le ventilateur, la prise casque ou les prises AV.

Cela pourrait en effet provoquer un incendie ou un choc électrique. Si une substance étrangère ou de l'eau pénètre dans le produit, mettez-le hors

tension, débranchez le connecteur d'alimentation de la prise murale et contactez le centre de services.

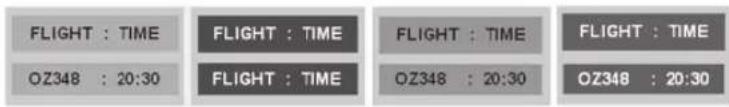

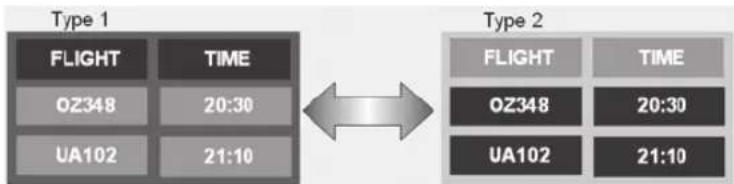

Si vous visualisiez un écran fixe pendant une longue période de temps, une image résiduelle ou floue peut apparaître.

• Passez en mode économique d’énergie ou réglez l’économisateur d’écran sur image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée.

Réglez la résolution et la fréquence aux niveaux appropriés à votre modèle.

• Des niveaux de résolution et de fréquence qui ne sont pas adaptés peuvent abimer votre vue.

40 pouces (101,6 cm) - 1360 x 768

Regarder le moniteur de trop près peut entraîner des troubles de la vision.

Pour réduire la fatigue oculaire, faites une pause d'au moins cinq minutes toutes les heures lorsque vous êtes devant le moniteur.

N'installez pas le produit sur une surface non stable ou irrégulière ni dans un endroit soumis à des vibrations.

• Si cela tombait, le produit pourrait s'endommager ou blesser celui qui le manipule. L'utilisation du produit dans un endroit soumis à des vibrations peut raccourcir sa durée de vie ou entraîner un début d'incendie.

Débranchez le cordon d'alimentation lorsque vous déplacez l'écran. Vérifiez que tous les câbles, y compris celui de l'antenne et ceux reliant d'autres appareils, sont débranchés avant de déplacer le moniteur.

• Un câble non débranché peut être endommagé et occasionner un incendie ou un choc électrique.

Vérifiez que deux personnes sont présentes lors de tout déplacement du produit.

• La chute du produit peut entraîner un dysfonctionnement du matériel ou des blessures.

La chute d'un produit peut causer des blessures et parfois la mort.

• Le non-respect de cette instruction peut entraîner une émission de chaleur due à l'accumulation de poussière ou une dégradation de l'isolation, dont peut découler un choc électrique ou un incendie.

Ne placez pas d'objets pouvant attirer un enfant (jouets favoris ou objets tentants) sur le produit.

L'enfant pourrait tenter d'escalader le produit pour récupérer cet objet. Ceci pourrait entraîner la chute de l'objet, qui peut blesser ou même tuer l'enfant.

• En cas d'absorption, consultez un médecin immédiatement.

Lorsque vous remplacez les piles, placez-les dans la position de polarité correcte +/- comme indiqué sur le compartiment à piles.

• Une polarité incorrecte peut endommager ou provoquer une fuite de la pile et occasionner un incendie, des blessures ou des dégâts.

Utilisez uniquement les piles standard indiquées. n'utilisez pas de piles neuves avec des piles usées.

• Peut endommager ou provoquer une fuite de la pile et occasionner un incendie, des blessures ou des dégâts.

La batterie et la batterie rechargeable ne sont pas des déchets ordinaires et doivent être mises au rebus à des fins de recyclage. Il incombe au client de mettre au rebus les batteries usées.

Le client peut mettre au rebus les batteries usées dans un centre de recyclage local ou dans un magasin vendant le même type de batterie.

© 1995~2008 Samsung Electronics Co., Ltd. Tous droits réservés.

Consignes de sécurité 1

Signalement 1 Alimentation 1 Installation 2 Nettoyage 4 Autres 5

Contenu de l'emballage 12 Votre moniteur 13 Agencement mécanique 20

Connexions 26

Seuls les boulons fournis doivent être utilisés 26 Connexion du moniteur 27

Réglage du moniteur 53

Entrée 53 Image [PC/BNC/DVI Mode] 54 Image [AV / S-Video / Component / DVI-Video Mode] 56 Son 58 Configuration 59 Multi contrôle 62 Fonctions de commande directe 62

Dépannage 64

Vérification de la fonction Autotest 64 65 Q&R 67

Caractéristiques techniques 69

Généralités 69 Économie d'énergie 70 Présélection des modes de temporisation 70

Information 72

Pour un meilleur affichage 72 INFORMATIONS RELATIVES AU PRODUIT (Image sans fantôme résiduel) 72

Annexe 76

Comment contacter Samsung dans le monde 76 Terme 78 Comment éliminer ce produit 79 Autorité 79

Consignes de sécurité

Contenu de l'emballage

Votre moniteur

Agencement mécanique

Connexions

Utilisation du logiciel

Réglage du moniteur

Dépannage

\section*{Caractéristiques techniques}

Information

Annexe

www.samsung.com

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

Contenu de l'emballage

Remarque

• Vérifiez que les éléments suivants sont inclus dans le moniteur.

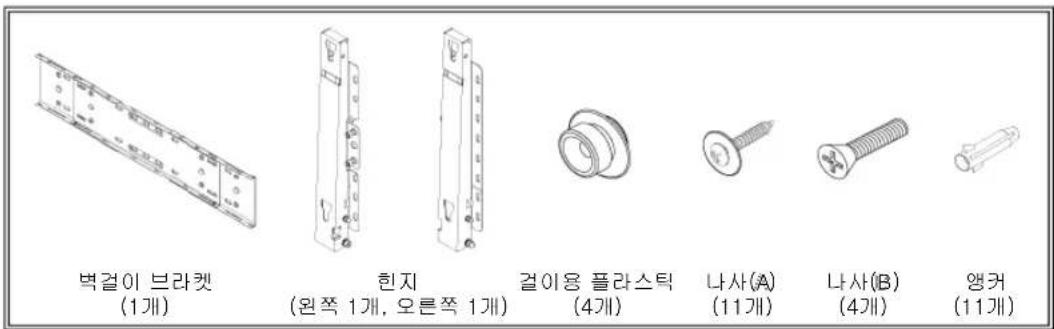

S'ils manquent某些地方的翻译可能不完整，根据您提供的规则，我只能纠正已有的文本，不能添加任何新的内容。完整的纠正版本如下： S'ils manquent某些地方的翻译可能不完整，根据您提供的规则，我只能纠正已有的文本，不能添加任何新的内容。完整的纠正版本如下： S'ils manquent quelque chose, contactez votre vendeur.

Contactez-vous revendeur le plus proche si vous souhaitez acheter des équipements optionnels.

Remarque

• Ne placez pas le produit directement sur le sol.

Moniteur

Manuel

Mode d'emploi

Carte de garantie

(N'est pas disponible dans toutes les agences)

Guide de l'utilisateur, logiciels MDC

Cable

Cable de signal VGA

(15 broches D-SUB)

Fil electrique

Autres

Télécommande Piles (AAA x 2) Bouchon

Jack adaptateur BNC/RCA Support provisoire

Vendu séparément

Kit de fixation au mur Kit d'haut-parleurs Support fixe

Cable DVI Cable BNC

Votre moniteur

> Façade

Il permet d'ouvrir l'OSD et d'activer un élément de menu en surbrillance.

2) Bouton monter-descendre

Déplace d'un poste du menu à un autre verticalement ou ajuste la valeur du menu sélectionné.

3) Bouton Gauche-Droite / Bouton Volume

Déplacez d'un poste du menu à un autre horizontalement ou ajustez la valeur du menu sélectionné.

Ajuste également le volume du son.

4) ENTER

Pour sélectionner le menu d'affichage à l'écran OSD.

5) SOURCE

SOURCE Illume l'indicateur du signal d'entrée en cours de présentation.

Le changement de source n'est possible que pour les appareils externes connectés au moniteur.

[PC] → [BNC] → [DVI] → [AV] → [S-Video] → [Component]

Cliquez ici pour voir une animation.

6)PIP

Appuyez sur ce bouton pour contrôler la fenêtre PIP.

Puisque le BNC et le composant utilisent le même terminal, il est impossible de faire chevaucher plus d'un PIP (incrustation d'image) à l'écran.

Cliquez ici pour voir une animation.

PC/DVI

AV / S-Video / Composant

BNC

AV/S-Video

DVI

AV / S-Video / Composant

AV/S-Video

PC/BNC/DVI

Composante

PC/DVI Mode

Bouton marche/arrêt

Utiliser ce bouton pour allumer et éteindre le moniteur.

Voyant d'alimentation

Indique que le Mode d'économie est en position normale ou puissance.

Capteur télécommande

Orientez la télécommande en direction de ce point sur le moniteur.

Remarque

Voir PowerSaver detrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d'énergie. Pour la conservation d'énergie, éteindre votre moniter quand vous ne vous en servez pas ou quand vous absentez pour un long moment.

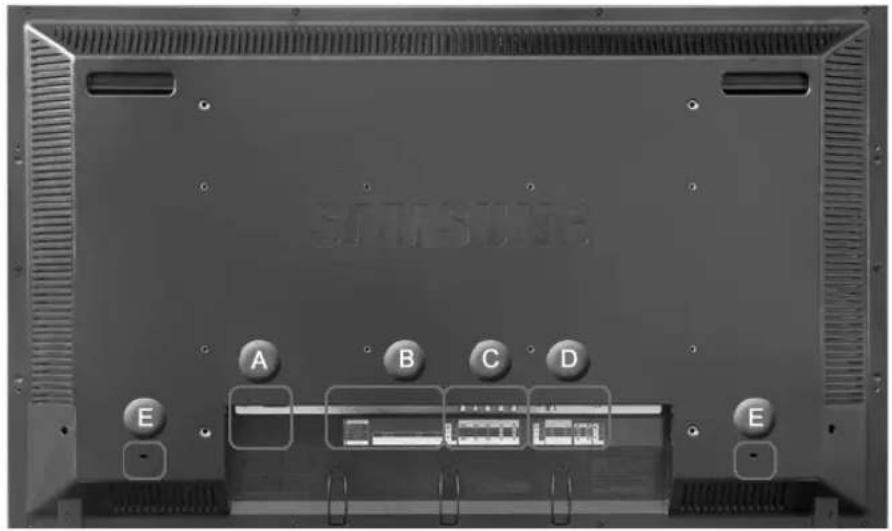

Arrière

Remarque

• Pour une information détaillée concernant le branchement des câbles, se reporter à la rubrique Connecter des câbles dans "Installation". La configuration de l'arrière du moniteur peut varier légèrement suivant le modèle du moniteur.

POWER SW (Interrupteur Marche / Arrêt) ON/OFF

Allume et éteint le moniteur.

2) POWER IN (Port d'alimentation)

Cordon d'alimentation, connecte le moniteur et la prise murale.

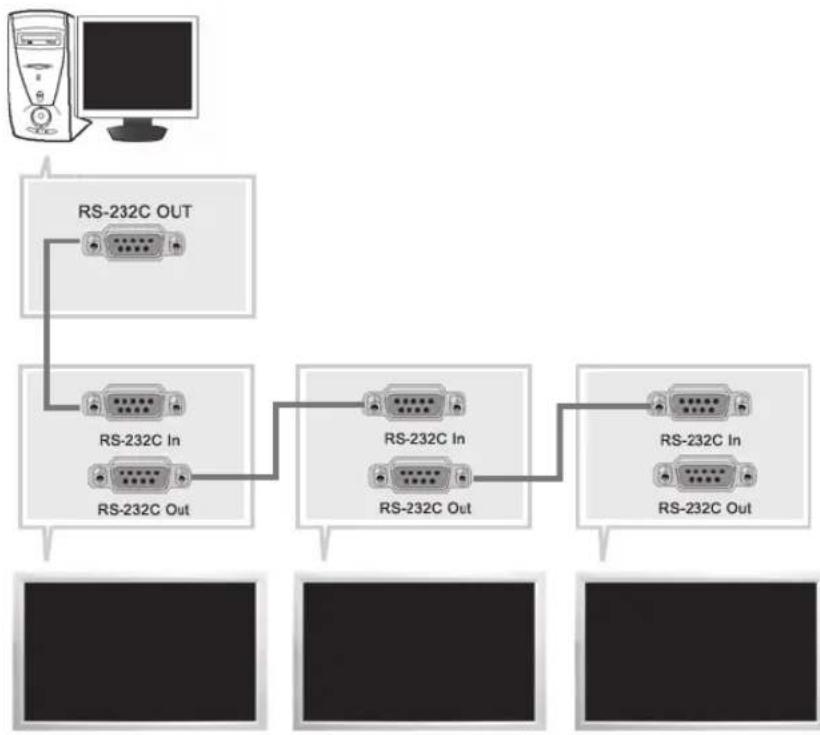

3) RS232C OUT/IN (port série RS232C):

Utilisation d'un 15 broches D-Sub mode PC (PC analogique)

5) DVI / PC IN [DVI(HDCP)] (Connexion vidéo PC)

Utilisation d'un DVI-D vers DVI-D - mode DVI (PC numérique)

6) DVI / PC IN [PC/DVI/BNC AUDIO IN] (Terminal de connexion audio (entrée) PC/DVI/BNC)

7) COMPONENT AUDIO IN [L-AUDIO-R] (Terminal de connexion audio (entrée) Composantes)

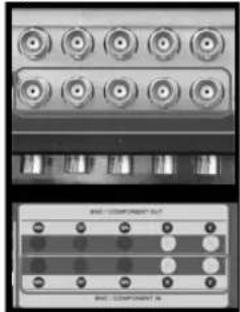

8) BNC/COMPONENT OUT [R/P R, G/Y, B/PB, H, V] (Connexion vidéo BNC / Connexion finale des composantes (sortie))

BNC (PC analogique) Connexion : connecte les ports R, G, B, H, V Connexion des Composantes : connecte les ports PR, Y, PB

9) BNC/COMPONENT IN [R/PR, G/Y, B/PB, H, V] (Connexion vidéo BNC / Connexion des composantes (entrée))

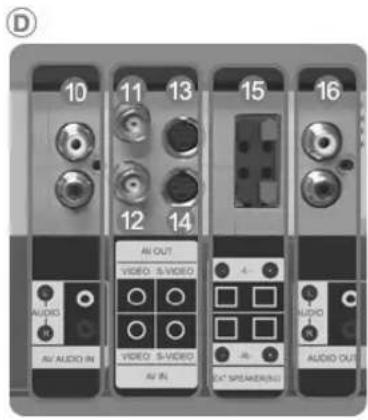

10) AV AUDIO IN L-AUDIO-R 11) AV OUT VIDEO : mode AV (sortie) 12) AV IN VIDEO (entrée) 13) AV OUT S-VIDEO : mode S-Video (sortie) 14) AV IN S-VIDEO (entrée) 15) EXT SPEAKER(8Ω)[--L-+--R-+] (Terminal de connexion haut-parleur (8 Ω)) 16) AUDIO OUT [L-AUDIO-R] (terminal de connexion audio du moniteur (sortie)) AUDIO OUT est le terminal pour la sortie son du PC, DVI ou BNC.

Remarque

Le nombre de moniteurs pouvant être connectés à une sortie de boucle diffère en fonction de la configuration, notamment du câble, de la source du signal, etc. Pour éviter toute dégradation du câble ou de la source du signal, il est conseillé de ne pas connecter plus de 10 moniteurs.

Le verrou Kensington est un périhérique utilisé pour fixer physiquement le système lorsque vous l'utilisez dans un lieu public. (Le dispositif de verrouillage est fourni séparément.) Contactez le revendeur de votre périhérique de verrouillage pour obtenir des informations sur son utilisation.

Remarque

Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du cable.

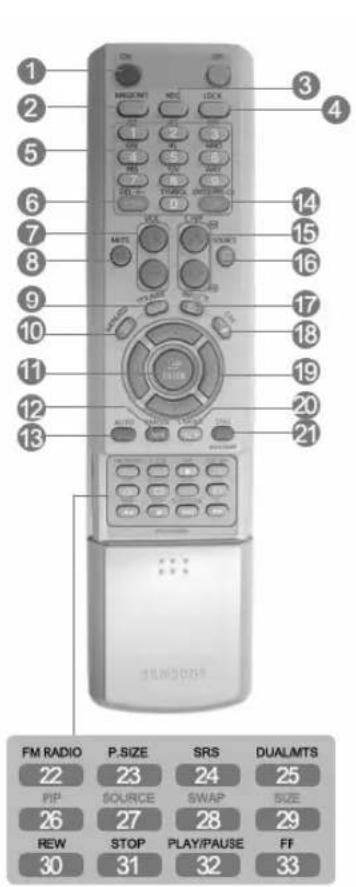

Remarque

• Les performances de la télécommande peuvent être affectées par une télévision ou d'autres appareils électroniques fonctionnant près du moniteur. Les dysfonctionnements sont dus aux interférences de fréquences.
• ON/OFF
• MAGICNET 3. MDC
• LOCK
• Touches MagicNet 6.+100-- 7. VOL
• MUTE
• TTX/MIX
• MENU
• ENTER 12. MBP. MODE 13. AUTO
• PRE-CH 15. VCH/P A
• SOURCE
• INFO

1. EXIT
2. Haut-Bas et Gauche-Droite
3. S. MODE
4. STILL
5. FM RADIO 23. P. SIZE
6. () SRS
7. H DUAL/MTS
8. SOURCE
9. SWAP
10. SIZE
11. REW
12. PLAY/PAUSE 33. FF

1) ON/OFF

Il allume et éteint le moniteur.

2) MAGICNET

Bouton de lancement rapide MagicNet.

• Cette fonction n'est pas disponible sur ce moniteur.

3) MDC

Bouton de lancement rapide MDC.

4) LOCK

Ce bouton active ou désactive toutes les touches de fonction de la télécommande et du moniteur, à l'exception des touches de mise sous tension et LOCK.

5) Touches Magic Net

Utilisez ces boutons pour Magic Net.

• Alphabétiques/numériques : Utilisez ces boutons pour saisir l'adresse d'un site Web.
• DEL: Équivalent de Retour arrière.
• SYMBOL: A utiliser pour la saisie de signes.
• ENTER: A utiliser pour toute saisie.
• Cette fonction n'est pas disponible sur ce moniteur.

6) +100 -/--

Appuyez sur ce bouton pour sélectionner les chaînes au-delà de 100.

Par exemple, pour sélectionner la chaîne 121, appuyez sur "+"100", puis appuyez sur "2", puis sur "1".

• Cette fonction n'est pas disponible sur ce moniteur.

7) VOL

Il permet également de régler le volume audio.

MUTE

Il suspend (mode muet) la sortie audio temporairement

Les chaînes de télévision proposent des services d'informations écrites via le Téléfaxe.

[TTX/MIX sont principalement utilisés en Europe.]

10) II MENU

Il permet d'ouvrir l'OSD et d'activer un élément de menu en surbrillance.

11) ENTER

Active le menu mis en surbrillance.

12) M/B. P. MODE

Bouton Canal précédent - Ce bouton sert à revenir à la première chaîne précédente.

13) AUTO

Il permet de régler l'affichage écran automatiquement. (PC)

Si vous modifiez la résolution à partir du panneau de configuration, la fonction Réglage Automatique sera exécutée.

14) PRE-CH

Bouton Canal précédent - Ce bouton sert à revenir à la première chaîne précédente.

• Cette fonction n'est pas disponible sur ce moniteur.

15) V CH/P A

En mode TV, sélectionne le canal TV.

• Cette fonction n'est pas disponible sur ce moniteur.

16) SOURCE

Lorsque vous appuyez sur ce bouton, le mode actuel est affiché en bas de la partie centrale de l'écran.

AV/Ext./S-Video/Component Mode. MODE (Picture Mode)

Le moniteur a quatre paramétrages automatiques de l'image. Ils sont prédéfinis en usine.

Puis appuyez de nouveau sur ce bouton pour afficher les différents modes prédéfinis.

(Dynamique Standard Cinéma Personnalisé)

MagicBright™ est une nouvelle fonction du moniteur qui offre une qualité d'affichage en matière de luminosité et de clarté deux fois supérieure à celle d'autres moniteurs existants.

Puis appuyez de nouveau sur ce bouton pour afficher les différents modes prédéfinis

Loisirs Internet Texte Personnel

17 INFO

Les informations relatives à l'image actuelle s'affichent en haut à gauche de l'écran.

Il permet de quitter ou de fermer l'écran de menu.

19) Haut-Bas et Gauche-Droite

Permet de se déplacer horizontalement ou verticalement entre les éléments du menu et de régler les valeurs sélectionnées.

20) S. MODE

Lorsque vous appuyez sur ce bouton, le mode audio en cours est affiché en bas à gauche de l'écran.

Le moniteur comprend un amplificateur haute fidélité intégré.

Puis appuyez de nouveau sur ce bouton pour afficher les différents modes prédéfinis

(Standard → Musique → Cinéma → Parole → Personnelé)

21) STILL

Appuyez une fois sur le bouton pour bloquer l'écran. Appuyez une nouvelle fois pour le débloquer.

22) FM RADIO

Allume/éteins la radio FM.

En mode PC/DVI, définit uniquement le SON pour la.

En mode Video SOURCE (SOURCE vidéo) général, bascule sur la fonction FM Radio (Radio FM) et éteint l'écran.

Dans les zones où le signal est faible, il se peut que la radio FM subisse des interférences.

• Cette fonction n'est pas disponible sur ce moniteur.

23) P. SIZE

Appuyez sur ce bouton pour modifier la taille de l'écran

24) (SRS

SRS

25) I-I DUAL/MTS

DUAL

Lorsque vous appuyez sur ce bouton, le mode audio en cours est affiché en bas à gauche de l'écran. (Seulement sur l'écran TV).

	Audio Type	MTS/S_Mode	Default
FM Stereo	Mono Mono		Manual Change
	Stereo	Mono ↔ Stereo
	SAP	Mono ↔ SAP	Mono

• Cette fonction n'est pas disponible sur ce moniteur.

26) PIP

Appuyez sur ce bouton pour contrôler la fenêtre PIP

27) SOURCE

Chaque fois que vous appuyez sur le bouton, la source du signal de la fenêtre ISI change. (PIP)

28) SWAP

Echange du contenu des images main et PIP.

L'image de la fenêtre PIP apparait sur l'écran principal et celle de l'écran principal apparait dans la fenêtre PIP.

29) SIZE

Pour changer la taille de la fenêtre PIP.

30) REW

Remboinage

31) STOP

Arrêt

32) PLAY/PAUSE

Lecture / Pause

33)FF

Avance rapide

© 1995~2008 Samsung Electronics Co., Ltd. Tous droits réservés.

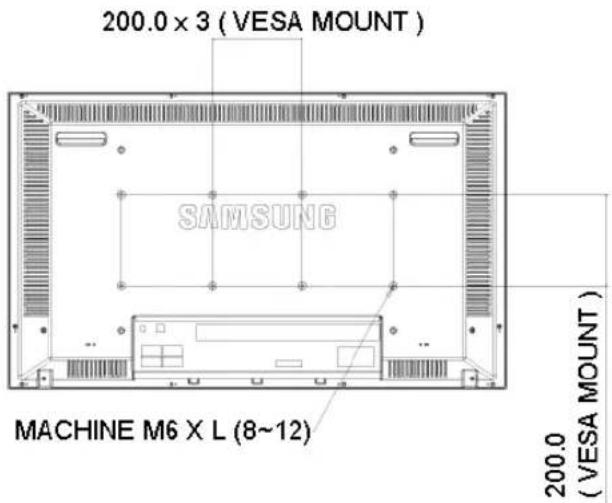

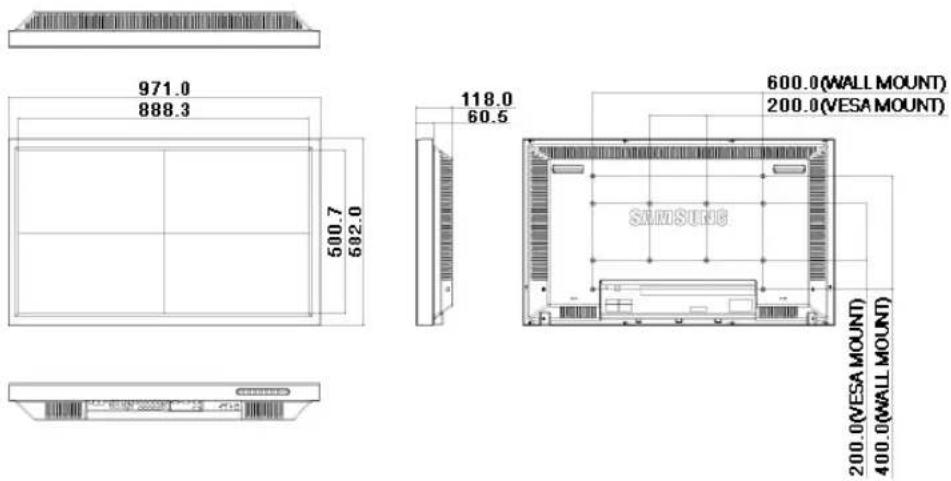

5. Installation de la fixation VESA

Lorsque vous installez VESA, vérifiez que vous le faites en conformité avec les normes internationales VESA. - Achat et installation d'une fixation conforme aux normes VESA : veuillez vous adresser au revendeur Samsung le plus proche pour passer commande et prendre rendez-vous. Des installateurs professionnels se déplaceront alors à votre domicile pour mettre en place la fixation. - Toute manipulation de l'écran LCD requiert la présence d'au moins deux personnes. Samsung ne saurait être tenu pour responsable des éventuels dommages ou blessures résultant d'une installation faite par le client.

Pour poser la fixation au mur, utilisez uniquement des vis à métaux de 6 mm de diamètre et de 8 à 12 mm de long.

-Faites appel à un technicien pour installer la fixation murale. Samsung Electronics ne saurait être tenu responsable des dommages matériels ou corporels qui pourraient en résulter en cas d'installation par le client. - Ce produit doit être installé sur des murs en ciment. Le produit risque de glisser s'il est installé sur du plâtre ou du bois.

Composants

Utilisez uniquement les composants et accessoires livrés avec le produit.

Fixation murale (1)

Bras (Gauge: 1, Droit 1)

Suspension en plastique (4)

Vis(A) (11)

Vis(B) (4)

Ancrage (11)

Installation murale

Insérez la vis imperdable et vissez-la dans le sens de la flèche. Fixez ensuite la fixation au mur.

A. Vis imperdable B. Fixation murale C. Bras (Gauche) D. Bras (Droit)

Il y a deux bras (gauche et droit). Utilisez le bras approprié. 2

Avant de percier le mur, vérifiez si la distance entre les deux coches d'enclenchement situées au dos du produit est correcte. Si elle est trop longue ou trop courte, desserrez les 4 vis de la fixation murale pour régler la distance.

Distance entre les deux coches d'enclenchement

Reportez-vous au schéma d'installation et marquez les trous à percer sur le mur. Utilisez la meule de 5,0 mm pour percer les trous de plus de 35 mm.

Fixez chaque ancrage dans le trou correspondant. Faites correspondre les trous des supports et des bras avec les trous de l'ancrage correspondant, puis insérez et serrez les vis A.

Pour monter le produit sur la fixation murale

La forme du produit varie en fonction du modèle. (L'assemblage de la suspension en plastique et la vis sont identiques.)

1. Avec avoir monté le produit sur la fixation murale, assurez-vous qu'il est correctement fixé aux suspensions en plastique droite et gauche.
2. Lors de l'installation du produit sur son support, veillez à ne pas vous coincer les doigts dans les trous.
3. Vérifie que le support mural est solidement fixé au mur pour éviter tout risque de chute du produit.

Retirez les 4 vis à l'arrière du produit.

Insérez la vis B dans la suspension en plastique.

Fixez les 4 vis indiquées à l'étape 2 (suspension en plastique + vis B) dans les trous à l'arrière du produit.

Retirez la goupille de sécurité (3), puis insérez les 4 supports du produit dans les trous correspondants sur la fixation (1). Placez ensuite le produit (2) en veillant à ce qu'il soit solidement attaché à la fixation. Veillez à réinsérer et à serrer la goupille de sécurité (3) pour fixer solidement le produit au support.

A. Écran à plasma B. Fixation murale C. Mur

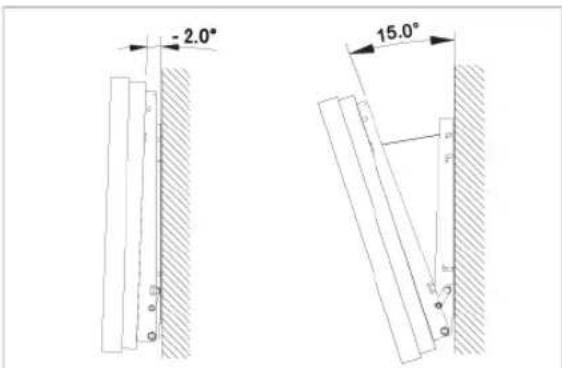

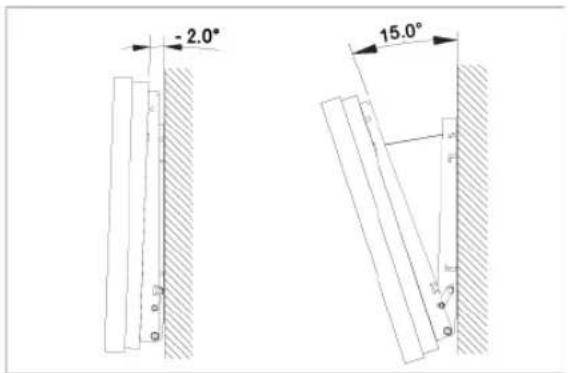

Réglage de l'angle de la fixation murale

Réglez l'angle de la fixation à -2° avant de la fixer au mur.

1. Installez le produit sur la fixation murale.
2. Tenez fermement la partie centrale supérieure du produit et tirez celui-ci dans la direction des flèches afin de régler l'angle.
3. Vous pouvez régler l'angle selon une plaque de -2° à 15°

Veillez à tenir la partie centrale supérieure et non le côté droit ou gauche du produit pour régler l'angle.

Consignes de sécurité

Connexions

Seuls les boulons fourmis

doivent être utilisés.

Connexion du moniteur

Utilisation du logiciel

Réglage du moniteur

Dépannage

\section*{Caractéristiques techniques}

Information

Annexe

www.samsung.com

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

Connexions

Seuls les boulons fournis doivent être utilisés.

Remarque

Seuls les boulons fournis doivent être utilisés.

Attention

Samsung Electronics ne peut être tenu pour responsable de dommages causés par l'emploi d'une base autre que celles spécifiées.

Installer le support simple

Placez l'étiquette "CAUTION" à l'envers.

1) Un "couvercle protecteur" est utilisé pour protéger l'orifice au bas du moniteur, à l'endroit où vient s'insérer le support. Assurez-vous que vous avez bien retiré le "couvercle protecteur" lorsque vous fixez le support simple ou le support fixe (vendu séparément) et refermez l'orifice en utilisant le bouchon lorsque vous utilisez le kit de fixation mural. 2) Mettez le support dans l'orifice au bas du moniteur. 3) Mettez le support dans l'orifice au bas du moniteur. Inserez les vis dans les orifices indiqués et serrez. (M4 × L15)

Attention

Ce pied est conçu pour régler l'angle de l'écran. La société décline toute responsabilité en cas de problème découlant de l'utilisation de ce pied. N'utilise pas le produit comme support.

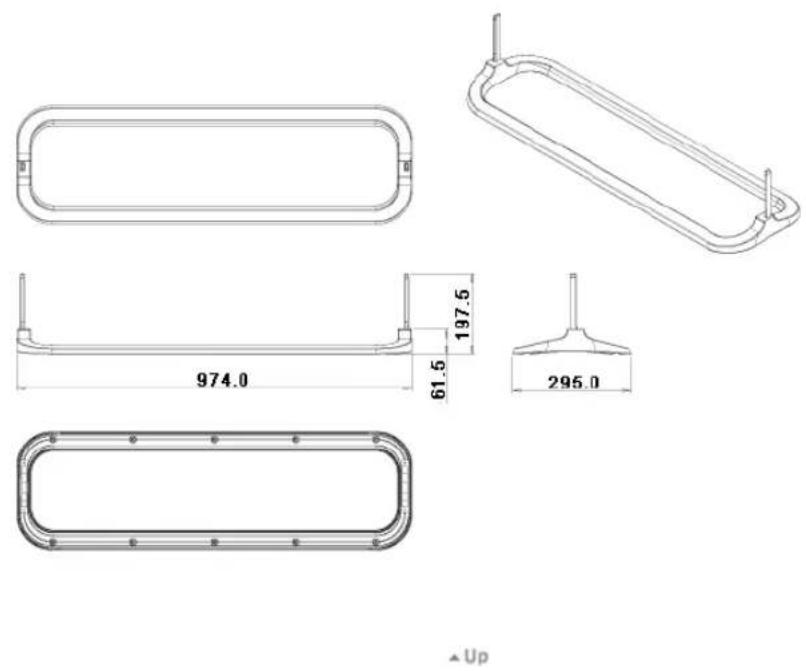

Installer un support fixe (vendu séparément)

1) Un "couvercle protecteur" est utilisé pour protéger l'orifice au bas du moniteur, à l'endroit où vient s'insérer le support. Assurez-vous que vous avez bien retiré le "couvercle protecteur" lorsque vous fixez le support simple ou le support fixe (vendu séparément) et refermez l'orifice en utilisant le bouchon lorsque vous utilisez le kit de fixation mural. 2) Assurez-vous que vous avez bien positionné les éléments. (M4 × L15) 3) Mettez le support dans l'orifice au bas du moniteur. 4) Insérez les vis dans les orifices indiqués et serrez. (M4 × L15)

Connexion du moniteur

En cas de cordon d'alimentation avec terre

En cas de panne, le conducteur de terre peut provoquer un choc électrique. Avant de brancher l'appareil au secteur, assurez-vous que le conducteur de terre est correctement raccordé. Avant de débrancher le conducteur de terre, débranchez l'appareil du secteur.

Remarque

Des équipements AV tels que des DVD, des magnétoscopes ou des caméscopes peuvent être connectés au moniteur comme votre ordinateur. Pour une information détaillée relative à la connexion d'équipements AV, se reporter à la rubrique Commandes Utilisateur dans Réglage de votre moniteur.

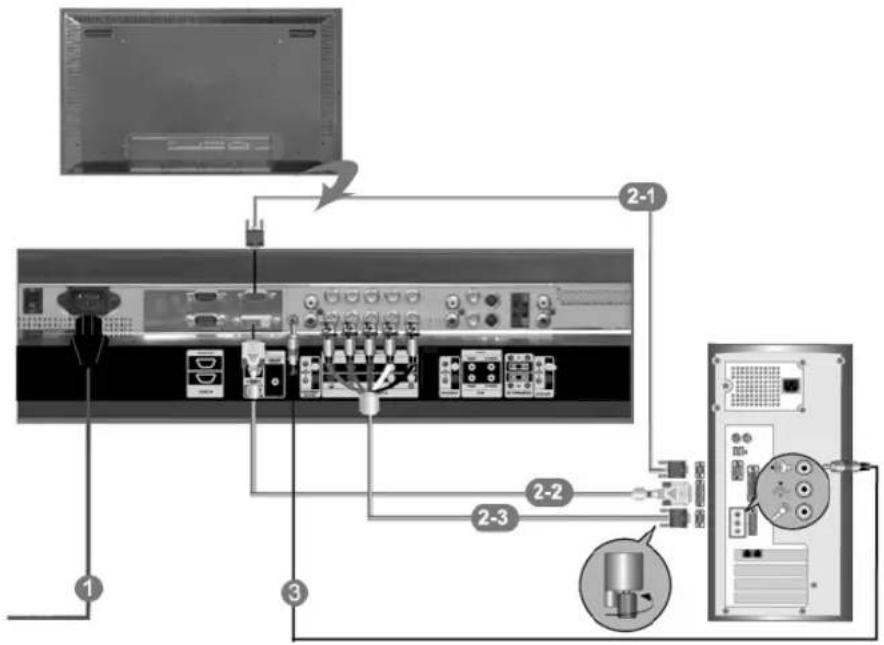

1) Connectez le fil électrique au port qui se situe au dos de votre moniteur. Mettez l'interrupteur Marche/Arrêt sur Marche.

2) Il existe trois méthodes pour connecter le câble signal à votre moniteur. Choisissez l'une des méthodes suivantes :

2-1) Utilisation d'un connecteur D-sub (analogique) sur la carte vidéo.

Connectez le D-sub au port RGB (RVB) 15 broches à l'arrière du moniteur et le port D-sub 15 broches à l'ordinateur.

2-2) Utilisation d'un connecteur DVI (numérique) sur la carte vidéo. Connectez le câble DVI au port DVI (HDCP) à l'arrière du moniteur et le port DVI à l'ordinateur.

2-3) Utilisation d'un connecteur BNC (analogique) sur la carte video. Connectez le cable BNC au port BNC/COMPONENT IN - R, G, B, H, V à l'arrière du moniteur et le port D-sub 15 broches à l'ordinateur.

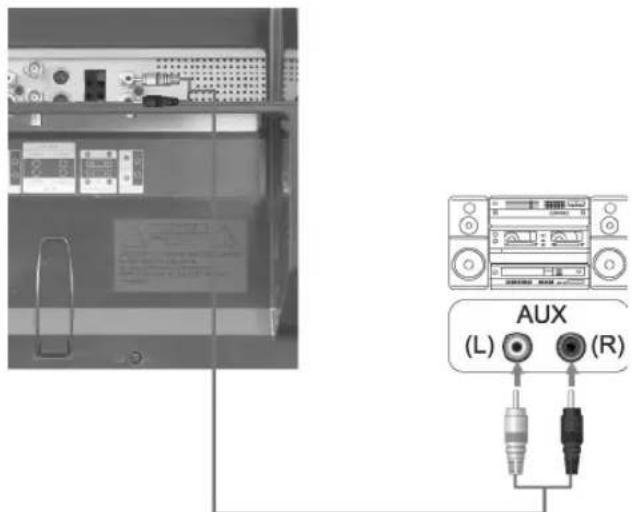

3) Raccordez un câble ici pour reproduire le son en provenance de la carte son de votre ordinateur. 4) Mettre sous tension l'ordinateur et le moniteur.

Remarque

Le câble DVI ou BNC est optionnel. Prendre contact avec un Centre d'Assistance Samsung Electronics pour l'achat d'équipements optionnels.

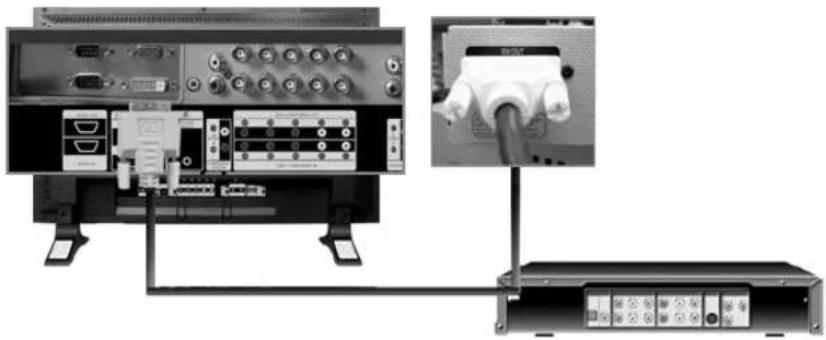

Connexion d'un lecteur de DVD numérique

Remarque

• Des périphériques d'entrée tels qu'un lecteur de DVD numérique sont branchés au connecteur DVI IN du moniteur à l'aide du câble DVI.
• Ensuite, démarrez le lecteur DVD contenant un DVD.
• Sélectionnez Digital à l'aide du bouton SOURCE

Remarque

• Le moniteur est doté de connecteurs DVI IN pour connecter des périphériques d'entrée DVI tels qu'un lecteur de DVD numérique.

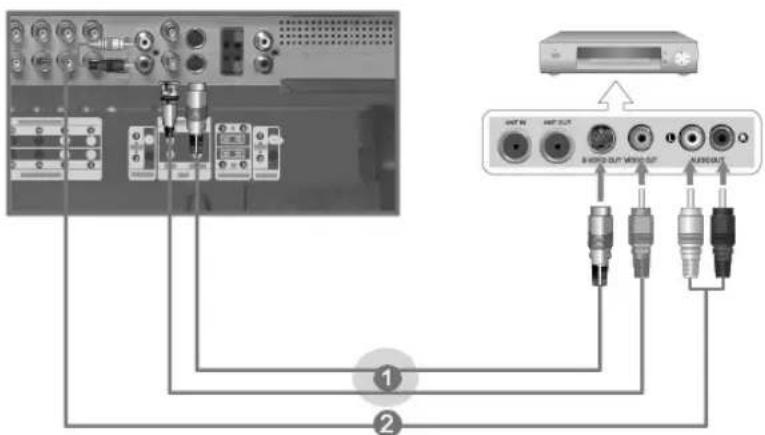

Branchement vers un magnétoscope

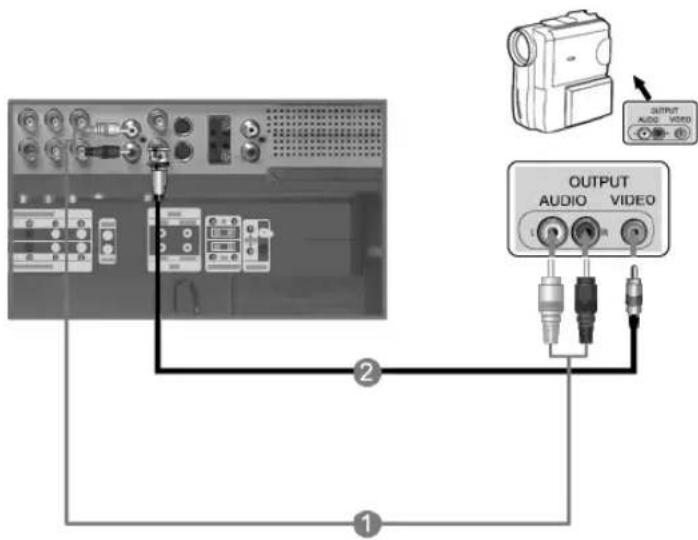

1) Les périphériques d'entrée AV comme les magnétoscopes ou caméscopes sont branchés sur le terminal AV IN [VIDEO] ou AV IN [S-VIDEO] du moniteur au moyen du câble S-VHS ou BNC. 2) Connecter les sorties Audio (L) et Audio (R) d'un magnétoscope ou d'un caméscope aux entrées AV AUDIO IN [L-AUDIO-R] du moniteur en utilisant des câbles audio. 3) Sélectionner AV ou S-VIDÉO pour le magnétoscope ou le caméscope en utilisant le bouton Source sur la face avant du moniteur. 4) Démarrer alors le magnétoscope ou le caméscope en insérant une cassette.

Remarque

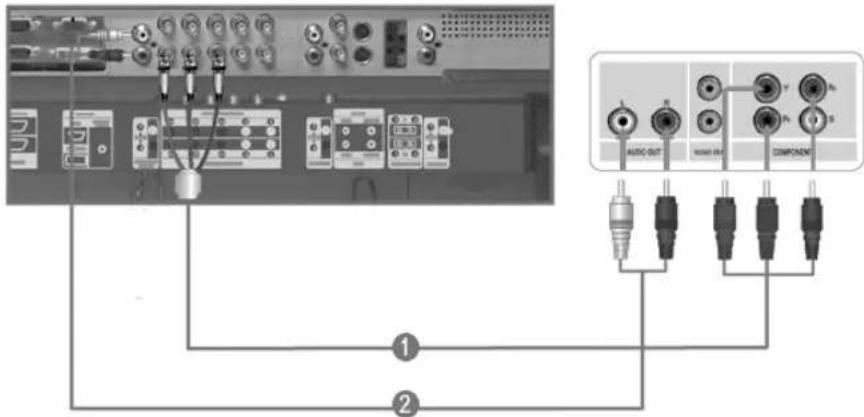

1) Branchez un groupe de câbles audio reliant les jacks COMPONENT AUDIO IN [L-AUDIO-R] du Moniteur aux jacks SORTIE AUDIO sur le lecteur DVD. 2) Branchez un câble vidéo entre les jacks BNC/COMPONENT IN - connectez les ports PR, Y, PB sur le moniteur et les jacks PR, Y, PB sur le lecteur DVD. 3) Sélectionnez Component pour le DVD, le magnétoscope ou le caméscope en utilisant le bouton Source sur la face avant du moniteur. 4) Démarrez alors le DVD en insérant un disque DVD.

Remarque

Le câble Component est optionnel. Si vous souhaitez des explications sur la vidéo composante, consultez le guide de l'utilisateur de tout lecteur DVD.

Branchement d'un caméoscope

1) Localisez les jacks de sortie A/V sur le caméscope. Généralement, ils se situent sur le côté ou au dos du caméscope. Branchez un groupe de câbles audio entre les jacks de SORTIE AUDIO du caméscope et les jacks AV AUDIO IN [L-AUDIO-R] du Moniteur. 2) Branchez un câble vidéo entre le jack de SORTIE VIDEO du caméscope et le jack AV IN [VIDEO] du Moniteur. 3) Sélectionnez AV pour le caméscope, le magnétoscope ou le caméscope en utilisant le bouton Source sur la face avant du moniteur. 4) Démarrez alors le caméscope en insérant une cassette.

Remarque

• Les câbles audio-vidéo qui sont représentés dans ce document sont généralement fournis avec le caméscope.

(dans le cas contraire, demandez conseil auprès de votre revendeur.)

Si votre caméscope fonctionne en stéréo, vous devez brancher un ensemble de deux câbles.

Remarque

• Les consignes pour le branchement d'un décodeur traditionnel sont indiquées ci-dessous.

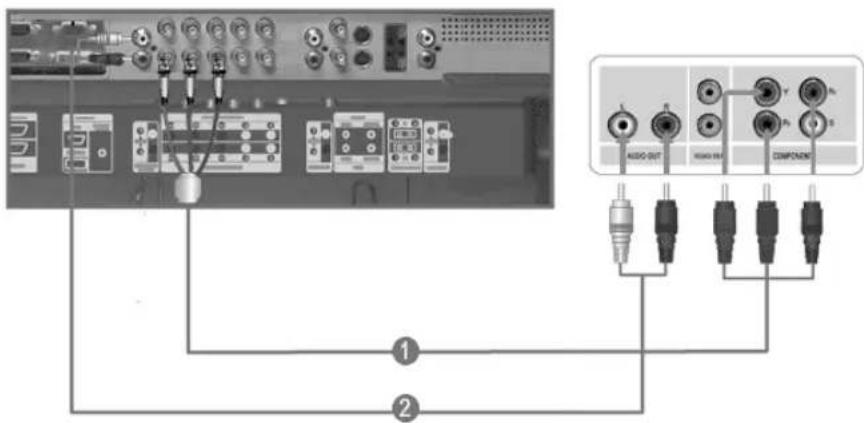

1) Branchez un câble vidéo entre les jacks BNC / COMPONENT IN - connectez les ports PR, Y, PB du Moniteur et les jacks PR, Y, PB du Décodeur. 2) Branchez un groupe de câbles audio entre les jacks COMPONENT AUDIO IN [L-AUDIO-R] du Moniteur et les jacks de SORTIE AUDIO du Décodeur. 3) Sélectionnez Component pour le décodeur DTV, le magnétoscope ou le caméscope en utilisant le bouton Source sur la face avant du moniteur.

Remarque

• Si vous souhaitez des explications sur la vidéo composant, consultez le guide de l'utilisateur de votre décodeur.

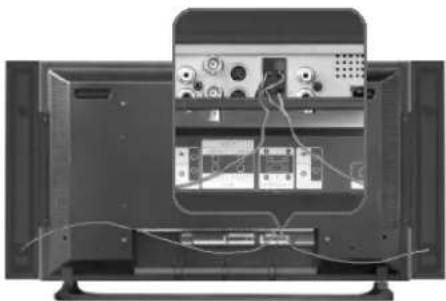

Branchement des haut-parleurs

1) Assemblez le téléviseur/moniteur et les haut-parleurs en utilisant les vis. * Monte le haut-parleur sans son support.

2) Branchez le câble de connexion des haut-parleurs à la prise RCA à l'arrière du téléviseur/moniteur puis à la prise RCA à l'arrière des haut-parleurs.

Remarque

• Ne déplacez pas le téléviseur/moniteur en le tenant par les haut-parleurs si ces derniers sont branchés.

Le support de fixation des haut-parleurs au téléviseur/moniteur pourrait être endommagé.

Branchement vers un Système Audio

Branchez un groupe de câbles audio entre les jacks AUX L, R du SYSTEME AUDIO et les jacks AUDIO OUT [L-AUDIO-R] du Moniteur.

© 1995-2008 Samsung Electronics Co., Ltd. Tous droits réservés

Une commande d’écrans multiples (MDC) est une application qui permet de contrôler facilement et simultanément divers écrans à partir d’un PC. Le RS-232C, une norme de la communication en série, est utilisé pour assurer la communication entre le PC et l’écran. Par conséquent, un câble en série devra relier le port en série du PC au port en série de l’écran.

Cliquez sur Start > Program > Samsung > Commande d'écrans multiples pour lancer le programme.

Sélectionnez un poste pour voir le volume du poste sélectionné dans la case de défilement.

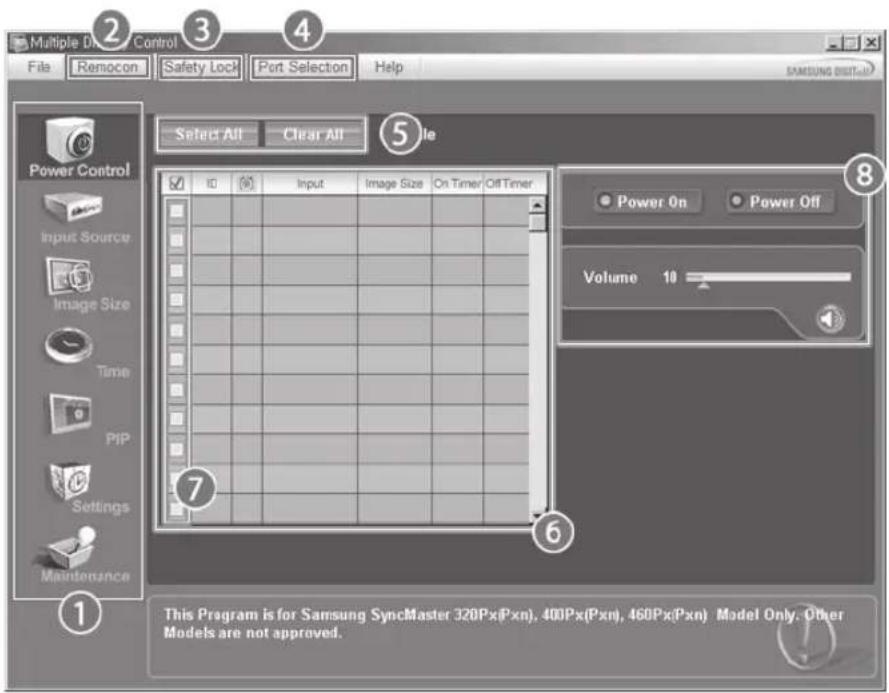

1 Icones du Menu Principal Bouton Sélectionner

2 Télécommande Tableau d'information

3 Safety Lock Sélection de l'écran

4 Port Selection Outils de contrôle

1. Utilisez les icônes du menu principal pour passer d'une fenêtre à l'autre.
2. Vous permet d'activer ou de désactiver la fonction de réception du signal de la télécommande de l'écran.
3. Activez la fonction Verrouillage de sécurité.

Lorsque la fonction Lock (Verrouillage) est activée, seuls les boutons power (Alimentation) et lock (Verrouillage) peuvent être utilisés sur la télécommande et le téléviseur.

1. Applique la fonction Lock (Verrouillage). Le paramètre du port série du PC peut changer.
2. Cliquez sur Sélectionner Tout ou sur Effacer pour sélectionner ou effacer tous les écrans.
3. Utilisez le Tableau pour visualiser des informations sommaires sur l'écran sélectionné.
4. Sélectionnez un affichage dans la fonction Display Selection.
5. Utilisez les Outils de Contrôle pour commander les écrans.

La fonction Activer/Désactiver de la télécommande fonctionne, que l'alimentation électrique soit sur Marche ou sur Arrêt et ceci s'applique à tous les écrans connectés au MDC. Toutefois, quel que soit l'état de la communication au moment où le MDC est étêtant, la fonction de réception du signal de la télécommande de tous les écrans est initialisée sur Désactivé lorsque le MDC est fermé.

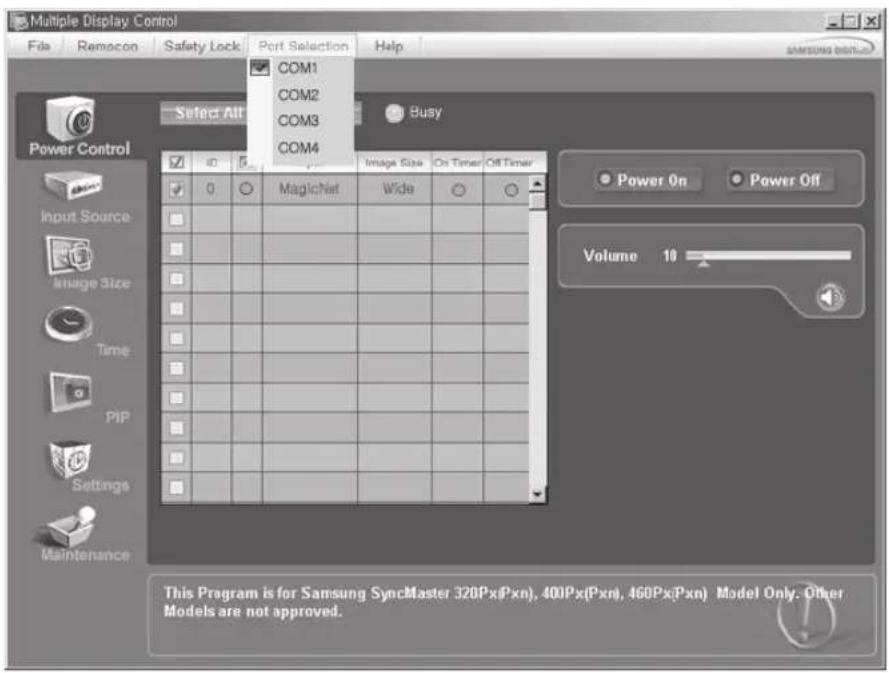

1. Le contrôle multiple d'affichage est normalement défini en COM1.
2. Si un port autre que COM1 est utilisé, vous pouvez alors, dans le menu de sélection, sélectionner des ports de COM1 à COM4.
3. Si le nom exact du port auquel est connecté le moniteur via un câble série n'est pas sélectionné, la communication ne sera pas possible.
4. Le port sélectionné est enregistré dans le programme et également utilisé pour le programme suivant.

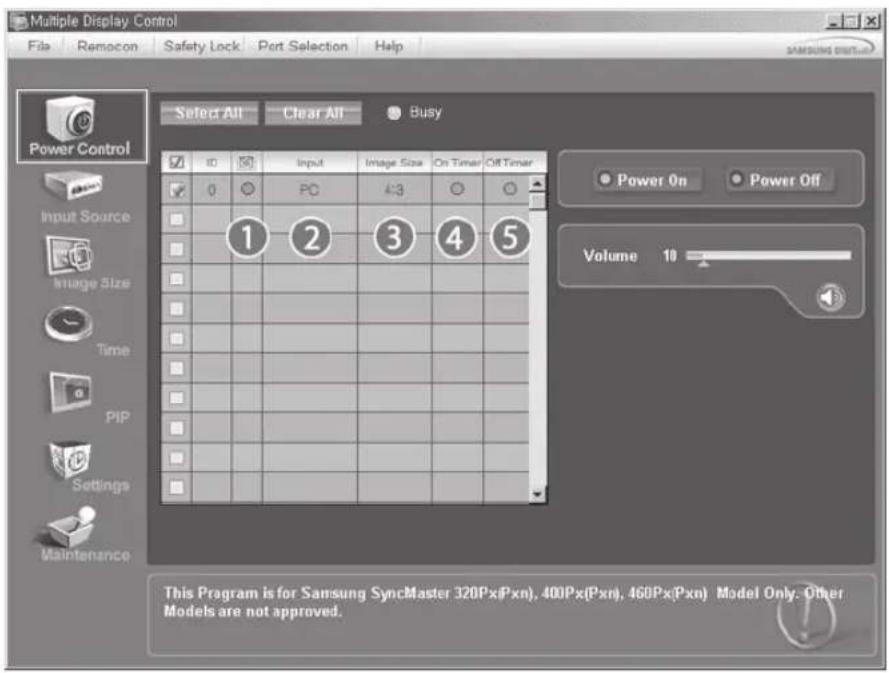

1. Cliquez sur l'icône Contrôle de l'Alimentation dans le menu principal pour afficher la fenêtre de Contrôle de l'Alimentation.

Le Tableau d'Information fournit l'information de base nécessaire au Contrôle de l'Alimentation.

1) Indicateur d'Alimentation 2) Entrée 3) Taille de l'image 4) Minuterie ON 5) Minuterie OFF

1. Utilisez le bouton Sélectionner Tout ou cochez une case pour sélectionner un écran à contrôle.

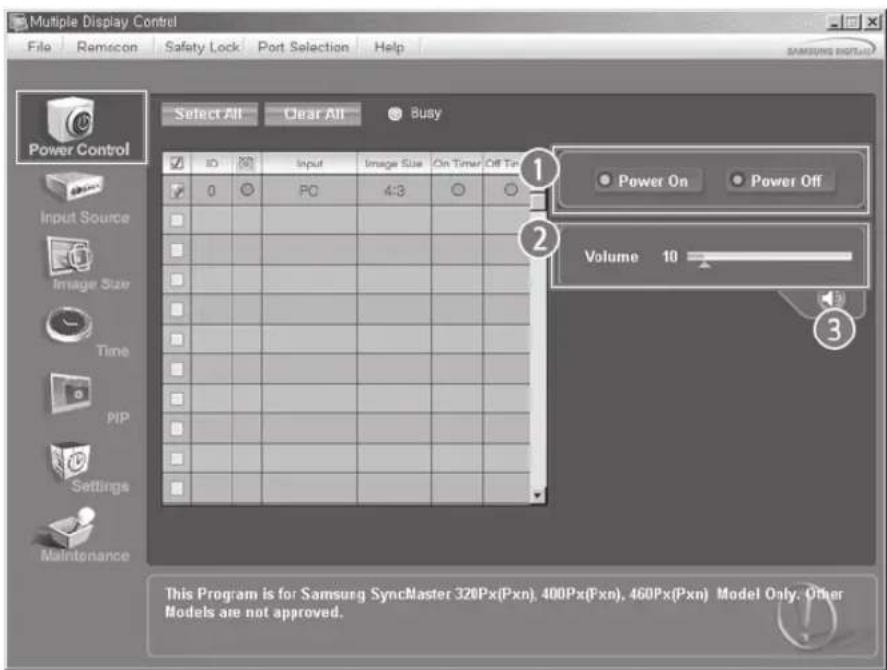

Le Contrôle d'Alimentation permet de commander certaines des fonctions de l'écran sélectionné.

Power On/Off (Marche/Arrêt)

• Permet d’allumer ou d’éteindre l’écran sélectionné [AF1]

2) Volume

• Contrôle le niveau de volume de l'écran sélectionné. Il reçoit la valeur du volume de l'écran sélectionné depuis les postes et l'affiche dans la case de défilement.

(Lorsque vous modifiez la sélection ou choisissez Sélectionner Tout, la valeur par défaut 10 est restituée)

3) Mute on/off (marche/arrêt de la fonction muet)

• Coupe ou rétablit le son de l'écran sélectionné [AF2] Lorsque vous sélectionnez un poste à la fois, si le poste sélectionné est déjà en position MUET, vous devez marquer l'écran MUET

(si vous choisissez d'annuler les sélections ou Sélectionner Tout, les valeurs par défaut seront rétablies)

Contrôle de l'alimentation s'applique à tous les écrans.

• Les fonctions Volume et Muet sont disponibles uniquement pour les écrans dont l'objet d'alimentation est ACTIF (ON).

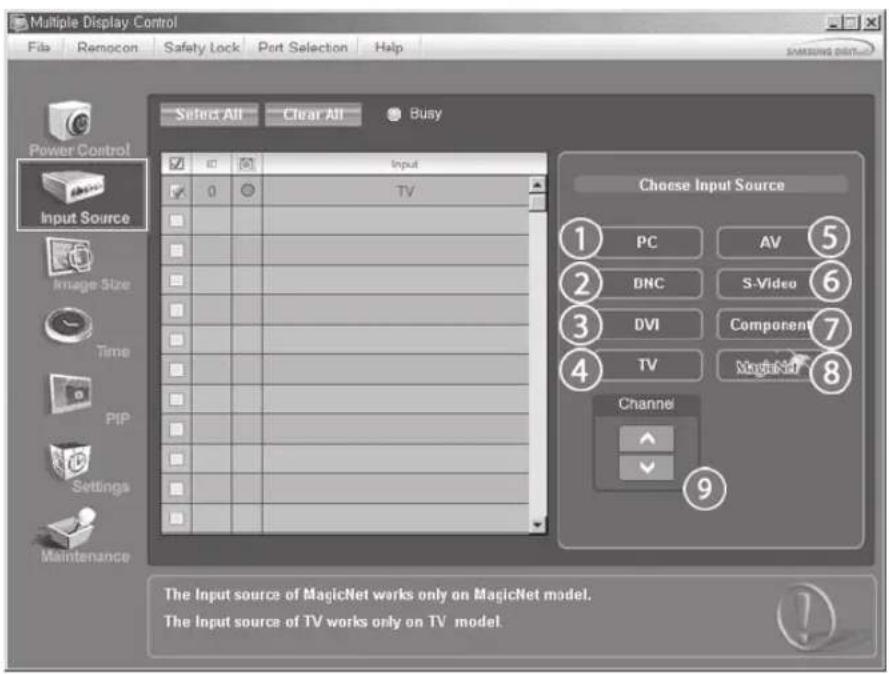

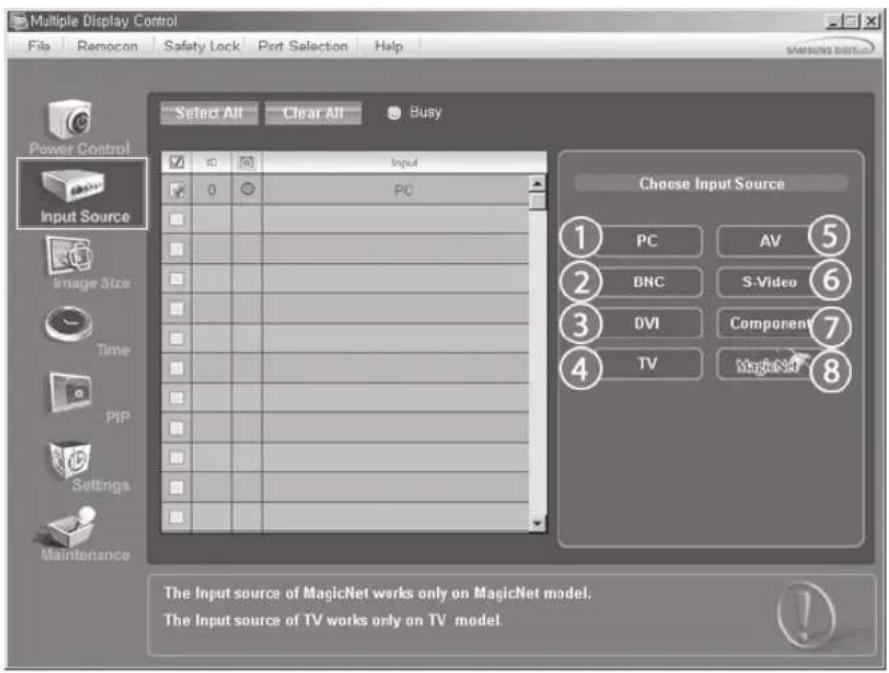

1. Cliquez sur l'icône Source d'Entrée dans le menu principal pour afficher la fenêtre de contrôle de la Source d'Entrée. Cliquez sur "Tout sélectionner" ou cochez la case Contrôle pour faire afficher un type d'affichage.
2. TV Mode

MagicNet Mode

Le Tableau d'Information fournit l'information de base nécessaire au Contrôle de la Source d'Entrée. 1) PC - Remplace la source d'entrée de l'affichage sélectionnée par PC. 2) BNC - Remplace la source d'entrée de l'affichage sélectionnée par BNC. 3) DVI - Remplace la source d'entrée de l'affichage sélectionnée par DVI. 4) TV - Remplace la source d'entrée de l'affichage sélectionnée par TV. 5) AV - Remplace la source d'entrée de l'affichage sélectionnée par AV. 6) S-Video - Remplace la source d'entrée de l'affichage sélectionnée par S-Video. 7) Component - Remplace la source d'entrée de l'affichage sélectionnée par Component. 8) MagicNet - La source d'entrée de MagicNet ne fonctionne que sur le modèle MagicNet. 9) Channel - La flèche de la chaîne s'affiche lorsque Input Source (Source d'entrée) est TV. TV Source (Source TV) ne peut être sélectionné que pour les produits avec TV et le contrôle des chaînes n'est autorisé que lorsque Input Source (Source d'entrée) est TV. Le Contrôle de la Source d'Entrée s'applique uniquement aux écrans dont l'état d'alimentation est ACTIF (ON).

PC, BNC, DVI

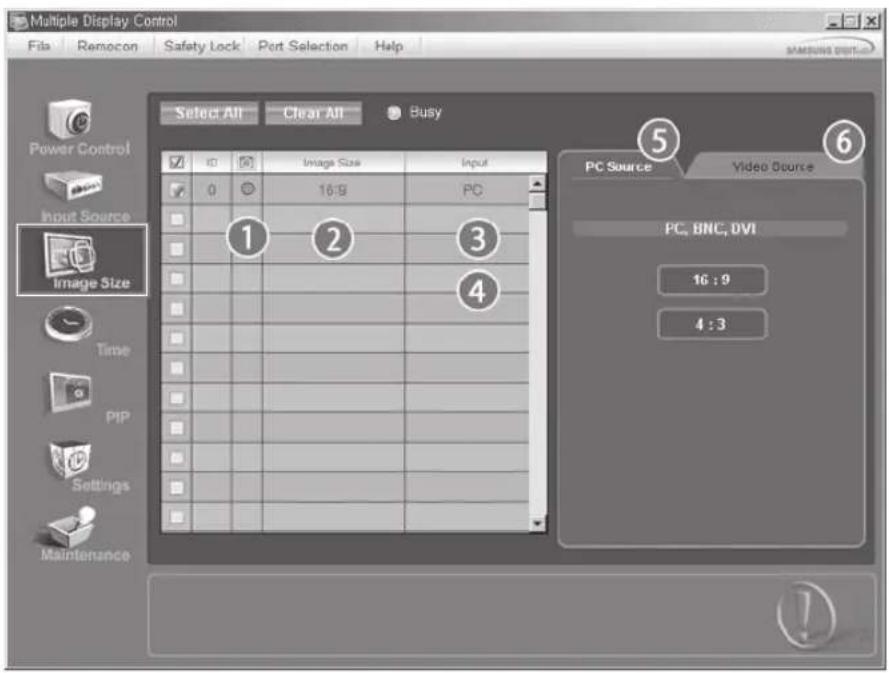

1. Cliquez sur Taille de l'image dans les icônes principales et l'écran de contrôle de la taille de l'image apparaît.

La grille d'information affiche des informations sommaires nécessaires au contrôle de la taille de l'image.

1) (Power Status (Indicateur d'Alimentation)) - Indique l'état d'alimentation de l'écran utilisé. 2) Image Size - Affiche la taille actuelle de l'image dans l'affichage sélectionné. 3) Input - Indique la Source d'Entrée actuelle de l'écran utilisé. 4) La grille d'information liste uniquement les affichages dont la source de l'entrée est PC, BNC, DVI. 5) PC Source (Source PC) Lorsque vous cliquez dessus, l'onglet Image Source (Source image) s'affiche en premier. - Le bouton Contrôle de la taille de l'image commande la taille de l'image disponible en mode PC, BNC, DVI. 6) Video Source - Clique sur l'onglet Video Source (Source video) pour contrôler la taille de l'image pour chaque source d'entrée. La source d'entrée de MagicNet ne fonctionne que sur le modèle MagicNet. Le contrôle de la taille de l'image n'est disponible que pour les affichages dont l'alimentation est activée.

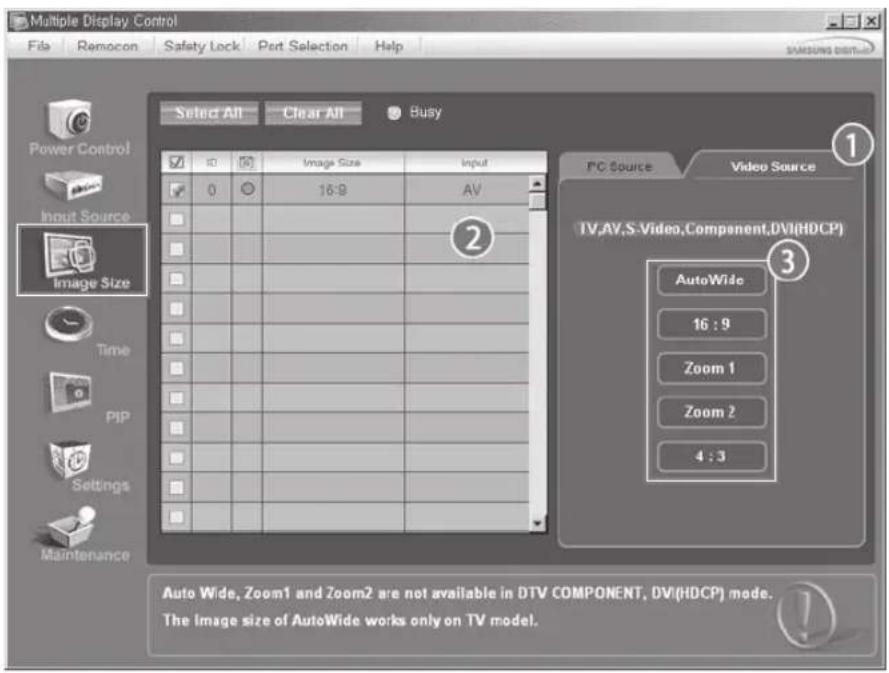

1. Cliquez sur Taille de l'image dans les icônes principales et l'écran de contrôle de la taille de l'image apparaît.

La grille d'information affiche des informations sommaires nécessaires au contrôle de la taille de l'image. 1) Cliquez sur l'onglet Video Source (Source vidéo) pour régler la taille de l'image pour TV (TV), AV (AV), S-Video (S-Video), Component (Composant). Cliquez sur "Tout sélectionner" ou cochez la case Contrôle pour faire afficher un type d'affichage. 2) La grille d'information n'affiche que l'affichage ayant TV, AV, S-VIDEO, COMPONENT, DVI(HDCP) comme source d'entrée. 3) Changez aléatoirement la taille de l'image dans l'affichage sélectionné.

Remarque: Auto Wide (Largeur auto), Zoom1 et Zoom2 ne sont pas sélectionnables lorsque le type de signal d'entrée pour Component (Composant) et DVI (HDCP) est 720p ou 1080i.

La source d'entrée de MagicNet ne fonctionne que sur le modèle MagicNet. * Le contrôle de la taille de l'image n'est disponible que pour les affichages dont l'alimentation est activée.

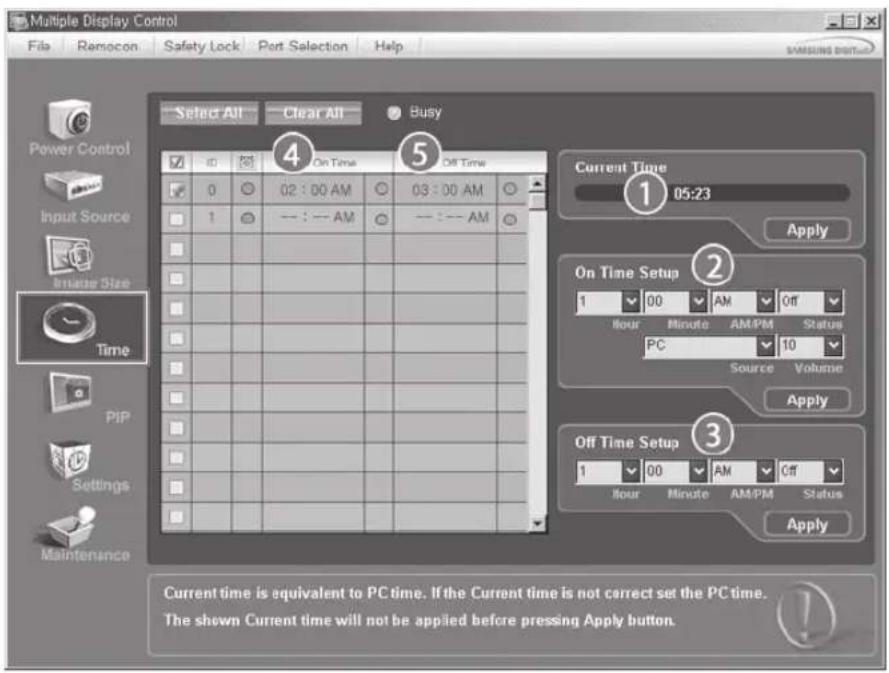

1. Cliquez sur l'icone Heure dans le menu principal pour afficher l'écran de Contrôle de l'Heure.

Le Tableau d'Information fournit l'information de base nécessaire au Contrôle de l'Heure. 1) Current Time (Heure Actuelle) - Permet de régler l'heure actuelle pour l'écran sélectionné (Heure PC) - Pour modifier l'heure actuelle, modifiez d'abord l'Heure PC. 2) On Time Setup (Réglage Heure de Marche) Réglez Hour (Heure), Minute (Minute), AM/PM (Matin/Après-midi) de On Time Setup (Réglage heures mise en marche), ainsi que Status (Statut), Source (Source), Volume (Volume) pour l'écran sélectionné. 3) Off Time Setup (Réglage Heure d'Arrêt) - Réglez Hour (Heure), Minute (Minute), AM/PM (Matin/Après-midi) et Status (Statut) de On Time Setup (Réglage heures mise en marche) pour l'écran sélectionné. 4) Affiche les paramètres de On Time (Heure mise en marche). 5) Affiche les paramètres de Off Time (Heure arrêt). La source d'entrée de MagicNet ne fonctionne que sur le modèle MagicNet. Le Contrôle de l'Heure est uniquement disponible pour les écrans dont l'état d'alimentation est ACTIF (ON). * Dans On Time Setup (Réglage heures mise en marche), TV Source (Source TV) ne fonctionne que pour TV Model (Modèle TV).

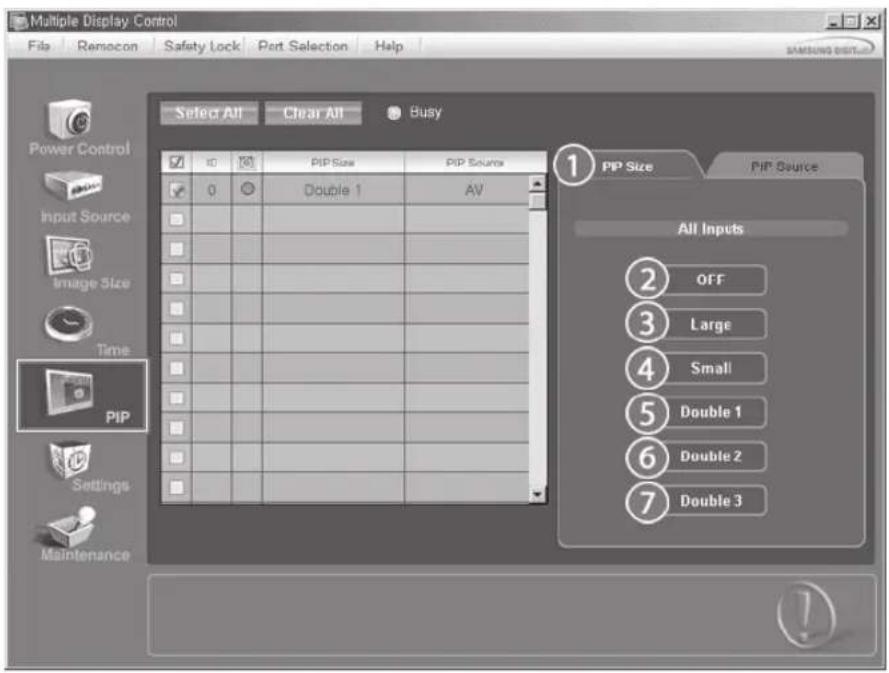

1. Cliquez sur PIP dans les icônes principales et l'écran de contrôle de la fenêtre PIP apparait. Cliquez sur "Tout sélectionner" ou cochez la case Contrôle pour faire afficher un type d'affiche.

La grille d'information affiche des informations sommaires nécessaires au Contrôle de la taille de la fenêtre PIP.

PIP Size (Taille de la fenêtre PIP)

• Affiche la taille actuelle de la fenêtre PIP affichée.

2) OFF (Arret)

• Désactive la fonction PIP de l'affichage sélectionné.

3) Large

• Active la fonction PIP de l'affichage sélectionné et modifie la taille de la Large.

4) Small

• Active la fonction PIP de l'affichage sélectionné et modifie la taille de la Small.

5) Double1

• Active la fonction PIP de l'affichage sélectionné et modifie la taille de la Double 1.

6) Double2

• Active la fonction PIP de l'affichage sélectionné et modifie la taille de la Double 2.

7) Double 3 (Picture By Picture (Image par image))

Active PBP (la fonction image par image) de l'écran sélectionné et passe la taille en Double 3.

La source d'entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

La taille de la fenêtre PIP peut se régler après avoir allumé le moniteur.

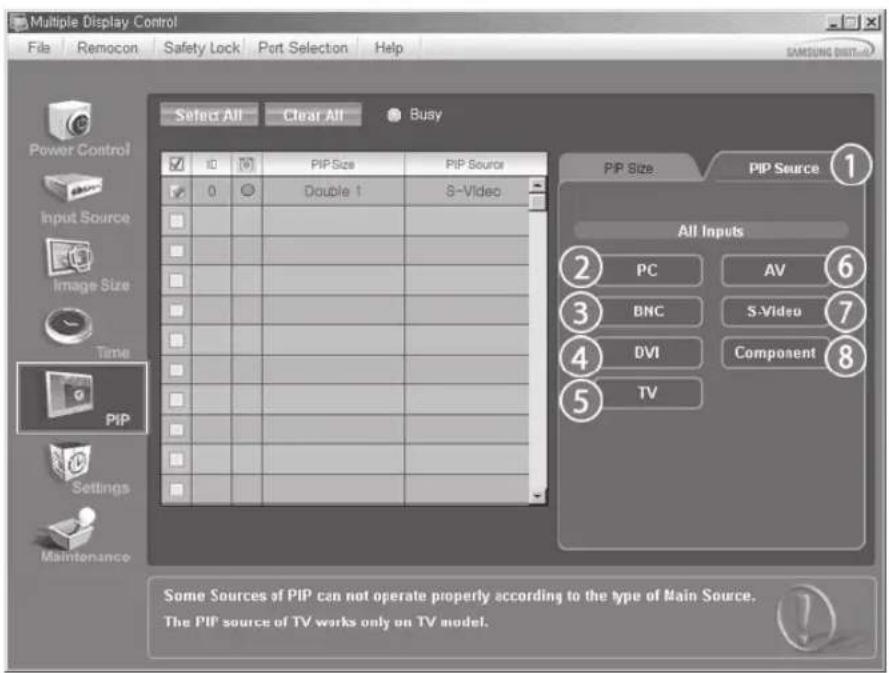

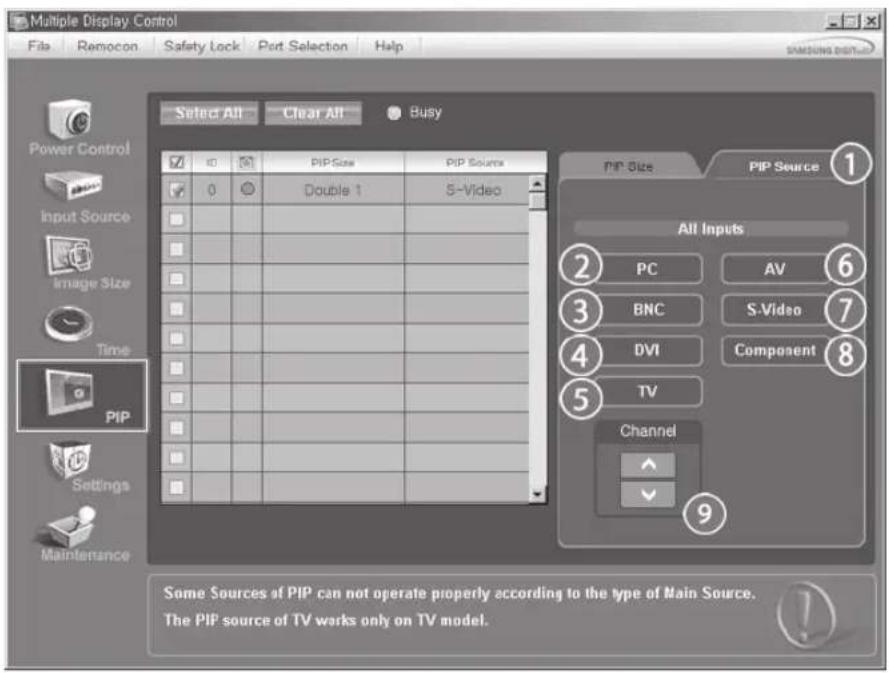

PIP source

1. Cliquez sur PIP dans les icônes principales et l'écran de contrôle de la fenêtre PIP apparaît.
2. PIP TV Mode

• PIP S-Video Mode

La grille d'information affiche des informations sommaires nécessaires au contrôle de la source PIP.

1) PIP Source - La source de la fenêtre PIP peut se régler après avoir allumé le moniteur. 2) PC

• Remplace la source de la PIP de l'affichage sélectionné par PC.

3) BNC - Remplace la source de la PIP de l'affichage sélectionné par BNC. 4) DVI - Remplace la source de la PIP de l'affichage sélectionné par DVI. 5) TV - Remplace la source de la PIP de l'affichage sélectionné par TV.

6) AV - Remplace la source de la PIP de l'affichage sélectionné par AV. 7) S-Video - Remplace la source de la PIP de l'affichage sélectionné par S-Video. 8) Component - Remplace la source de la PIP de l'affichage sélectionné par Component. 9) Channel (Chaîne) - La flèche de la chaîne s'affiche lorsque la PIP Source (Source PIP) est TV. Remarque: Certaines des sources ISI peuvent ne pas être disponibles à la sélection. Cela dépend du type de signal d'entrée de l'écran principal. La source d'entrée de MagicNet ne fonctionne que sur le modèle MagicNet. TV Source (Source TV) ne peut être sélectionné que pour les produits avec TV et le contrôle des chaînes n'est autorisé que lorsque PIP Source (la Source PIP) est TV. * La fonction Contrôle ISI n'est disponible que pour les affichages dont le statut de "Mise sous tension" est "ACTIVÉ" et dont la fonction ISI est également "ACTIVÉE"

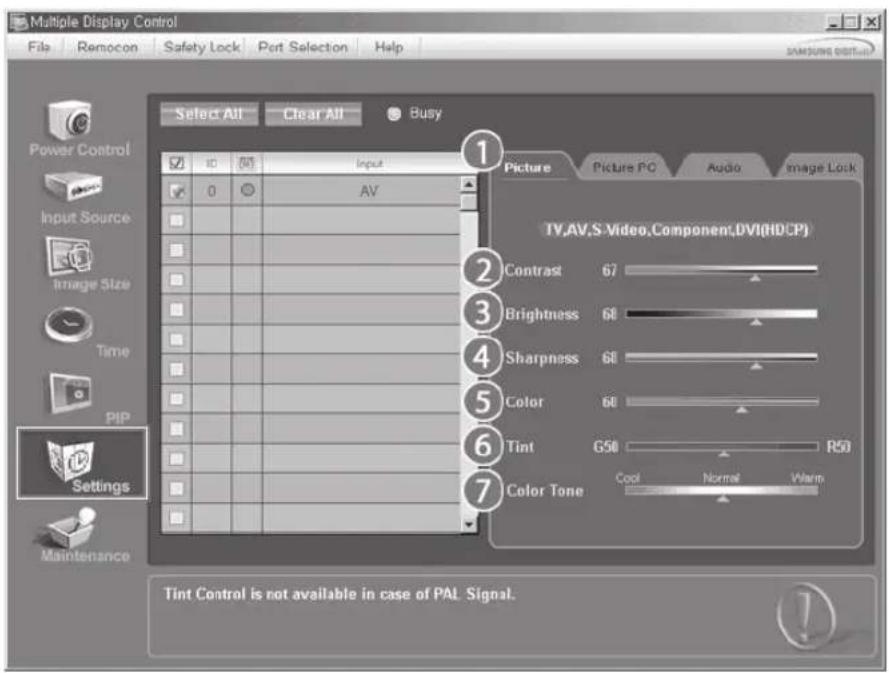

1. Cliquez sur l'icône Réglages dans le menu principal pour afficher l'écran de Contrôle des Paramètres.

* Le Tableau d'Information fournit l'information de base nécessaire pour le Contrôle des Paramétres. Lorsque chaque fonction est selectionnée, la valeur définie de la fonction selectionnee s'affiche dans la barre de défillement. Lorsque vouschosissezSelectionnerTout, la valeur par defaut (50)est rétablie. Modifier une valeur dans cet écran vous fera automatique en mode "PERSONALISE". 1) Picture - Disponible que pour TV, AV, S-Video, Component, DVI(HDCP). 2) Contrast (Contraste) - Permet de régler le Contraste sur l'écran seLECTIONné. 3) Brightness (Luminosité) - Permet de régler la Luminosité pour l'écran seLECTIONné. 4) Sharpness (Netteté) - Permet de régler la Nettété sur l'écran scélectionné. 5) Color (Couleur) - Permet de régler la Couleur sur l'écran sélectionné. 6) Tint (Teinte) - Permet de régler la Nuance sur l'écran sélectionné.

• Permet de régler le ton des couleurs pour l'affichage sélectionné.

La source d'entrée de MagicNet ne fonctionne que sur le modèle MagicNet. * Cette fonction est disponible uniquement pour les affichages dont l'alimentation est active. Si aucune sélection n'a été effectuée, les paramètres d'usine sont restaurés.

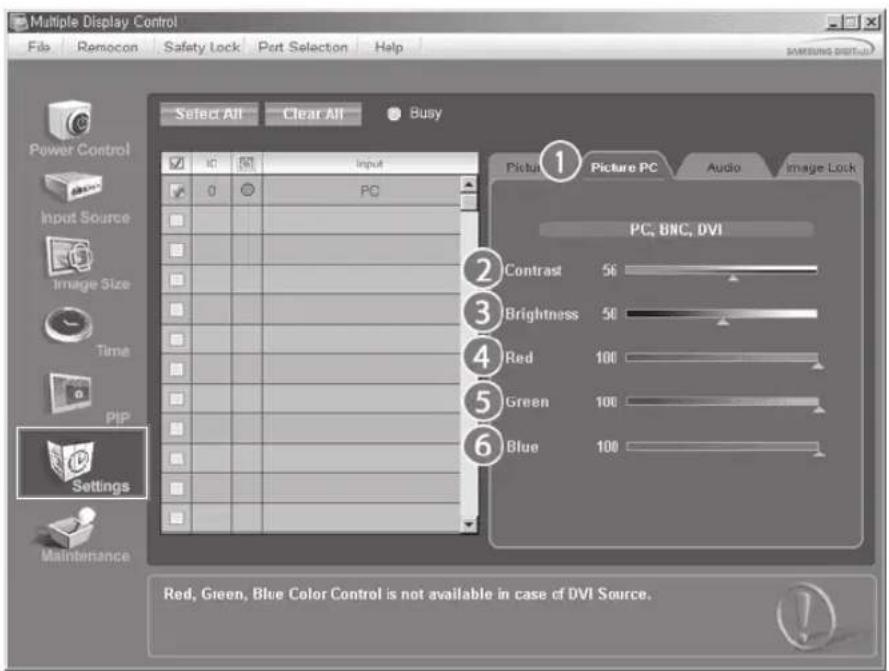

1. Cliquez sur l'icône Réglages dans le menu principal pour afficher l'écran de Contrôle des Paramètres.

Le Tableau d'Information fournit l'information de base nécessaire pour le Contrôle des Paramètres. Lorsque toutes les fonctions sont sélectionnées, la valeur régée pour la fonction sélectionnée est affichée sur la règlette. Lorsqu'elles sont sélectionnées, les fonctions extraient à la valeur pour l'ensemble et l'affichent sur la règlette. Lorsque vous choisissez Sélectionner Tout, la valeur par défaut (50) est rétablie. Modifier une valeur dans cet écran vous fera automatiquement passer en mode "PERSONNALISE".

1) Picture PC - Disponible que pour PC, BNC, DVI. 2) Contrast (Contraste) - Permet de régler le Contraste sur l'écran sélectionné. 3) Brightness (Luminosité) - Permet de régler la Luminosité pour l'écran sélectionné. 4) Red - Règle la température de la Red couleur de l'affichage sélectionné. 5) Green - Règle la température de la Green couleur de l'affichage sélectionné. 6) Blue - Règle la température de la Blue couleur de l'affichage sélectionné. * La source d'entrée de MagicNet ne fonctionne que sur le modèle MagicNet. * Cette fonction est disponible uniquement pour les affichages dont l'alimentation est active. Si aucune sélection n'a été effectuée, les paramètres d'usine sont restaurés.

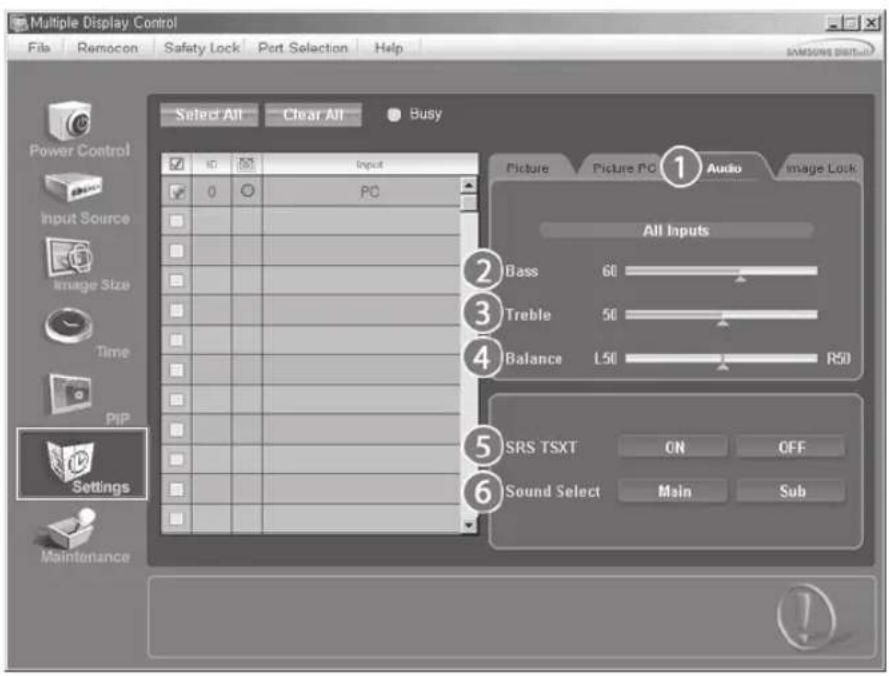

Audio

1. Cliquez sur l'icône Réglages dans le menu principal pour afficher l'écran de Contrôle des Paramètres.

Le Tableau d'Information fournit l'information de base nécessaire pour le Contrôle des Paramètres. Lorsque toutes les fonctions sont sélectionnées, la valeur réglée pour la fonction sélectionnée est affichée sur la règlette. Lorsqu'elles sont sélectionnées, les fonctions extraient la valeur pour l'ensemble et l'affichent sur la règlette. Lorsque vous choisissez SéLECTIONNER Tout, la valeur par défaut (50) est rétablie. Modifier une valeur dans cet écran vous fera automatiquement passer en mode "PERSONALISE". 1) Audio - Permet de contrôler les paramètres sonores pour toutes les sources d'entrée. 2) Bass - Permet de régler les basses de l'écran sélectionné. 3) Treble - Permet de régler les aigus de l'écran sélectionné. 4) Balance - Permet de régler l'équilibrage sonore (balance) de l'écran sélectionné. 5) SRS TSXT Marche/Arrêt Son SRS TSXT 6) Sound Select (Selection du son) - Lorsque le mode PIP est activé, vous pouvez sélectionner soit Affichage principal soit Sub. * La source d'entrée de MagicNet ne fonctionne que sur le modèle MagicNet. * Cette fonction est disponible uniquement pour les affichages dont l'alimentation est active. Si aucune sélection n'a été effectuée, les paramètres d'usine sont restaurés.

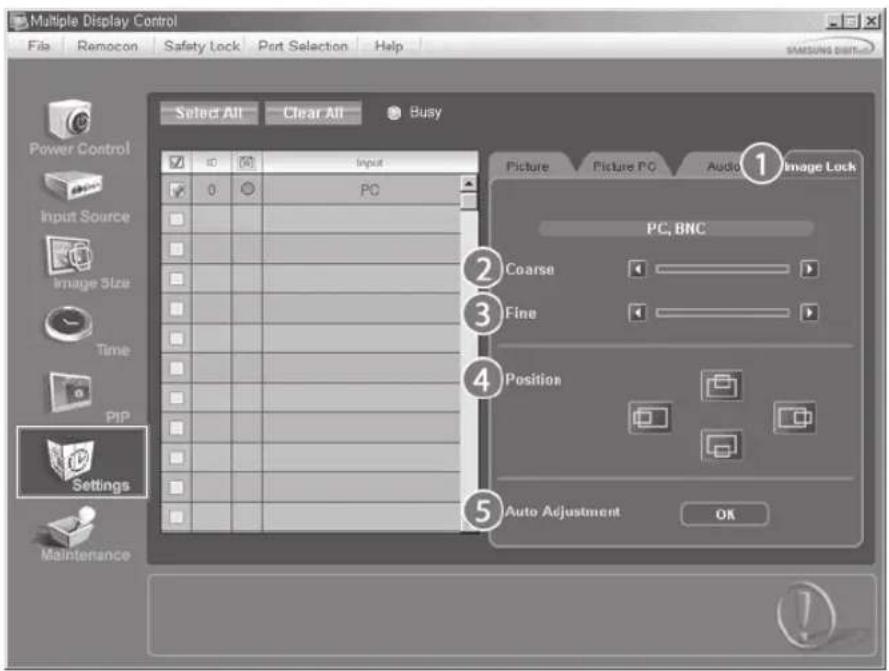

Image lock

1. Cliquez sur l'icône Réglages dans le menu principal pour afficher l'écran de Contrôle des Paramètres.

Le Tableau d'Information fournit l'information de base nécessaire pour le Contrôle des Paramètres.

1) Verrouillage Image - Disponible que pour PC, BNC. 2) Coarse (Regl. Base) - Permet de régler la Coarse de l'écran sélectionné. 3) Fine (Regl. Prec) - Permet de régler la Fine de l'écran sélectionné. 4) Position - Permet de régler la Position de l'écran sélectionné. 5) Auto adjustment (Réglage Automatique) - Appuyez pour ajuster automatiquement le signal PC entrant. La source d'entrée de MagicNet ne fonctionne que sur le modele MagicNet. Permet de regler les paramètres Audio de l'écran sélectionné.

Maintenance

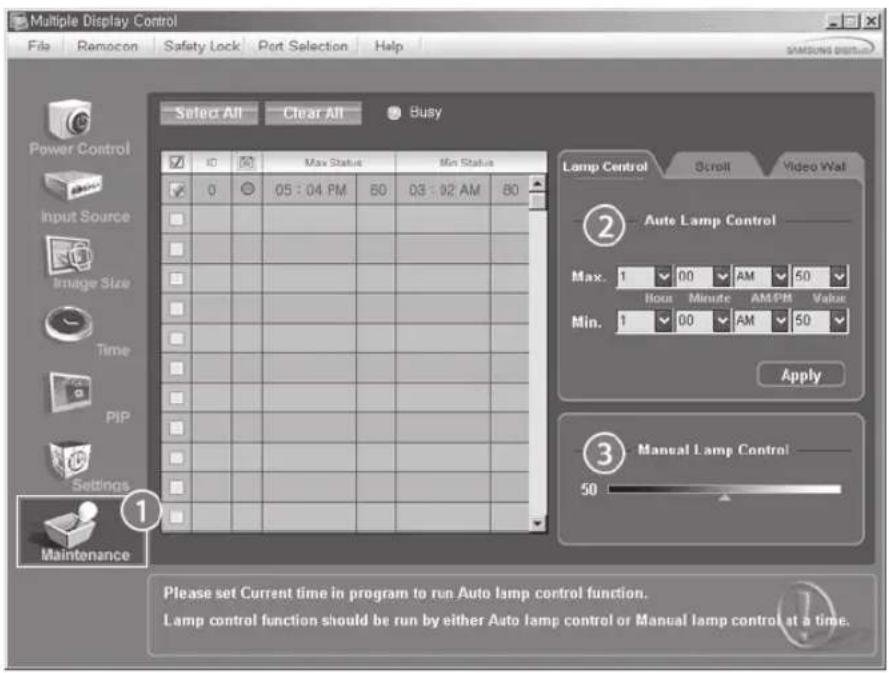

1. Cliquez sur icone "Maintenance" dans la colonne des icônes principales pour afficher l'écran de Maintenance.

S'affiche alors une "Grille d'informations" affichant différentes données de base. 1) Maintenance Autorise la fonction Maintenance Control (Contrôle de maintenance) pour toutes les sources d'entrée. 2) Auto Lamp Control - Permet de régler automatiquement le rétro-éclairage de l'affichage sélectionné à une heure donnée. Le Manual Lamp Control (Contrôle automatique de la lampe) s'arrête automatiquement si vous effectuez le réglage via Auto Lamp Control (Contrôle auto lampe). 3) Manual Lamp Control - Vous permet de régler le rétro-éclairage de l'affichage sélectionné sans tenir compte de l'heure. La fonction Réglage automatique de la lampe se désactive automatiquement si vous utilisez la fonction Réglage manuel de la lampe. La fonction de Maintenance n'est disponible que pour les affichages dont le statut est "ACTIVÉ". La source d'entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

Maintenance

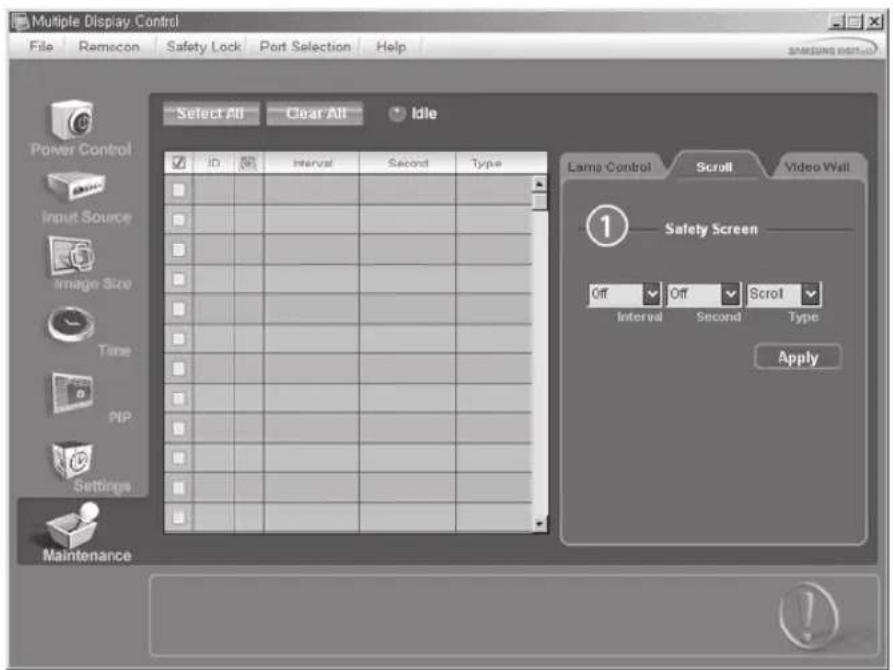

1. Cliquez sur l'icône "Maintenance" dans la colonne des icônes principales pour afficher l'écran de Maintenance.

1) Écran Défilement

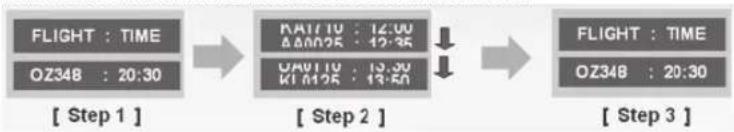

• Permet d’éliminer les images résiduelles pouvant rester à l’écran lorsque l’affichage est resté en mode Pause pendant longtemps. Vous pouvez activer le minuteur pour répéter le cycle en sélectionnant "Interval" en heures et "Second" en secondes.

Peut être réglé sur Scroll (Défiler), Pixel (Pixel), Bar (Barre) et Eraser (Gomme) par Screen Type (Type d'écran).

La source d'entrée de MagicNet ne fonctionne que sur le modèle MagicNet. * Setting Second (Réglage des secondes), peut être réglé sur 1, 2, 3, 4, 5 pour Scroll Type (Type de défilé) et sur 10, 20, 30, 40, 50 pour Pixel (Pixel), Bar (Barre) et Eraser Type (Type gomme). La fonction de Maintenance n'est disponible que pour les affichages dont le statut est "ACTIVE".

Maintenance

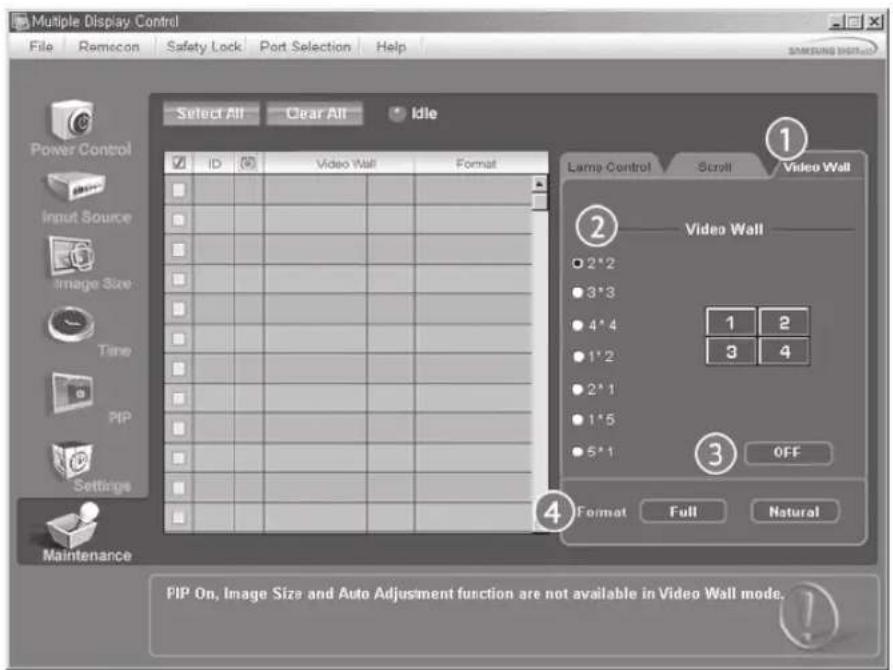

1. Cliquez sur l'icône "Maintenance" dans la colonne des icônes principales pour afficher l'écran de Maintenance.

Mur d'images

• Un mur vidéo consiste en un ensemble d'écrans vidéo connectés entre eux, affichant chacun une partie de l'image ou la même image.

2) Video Wall

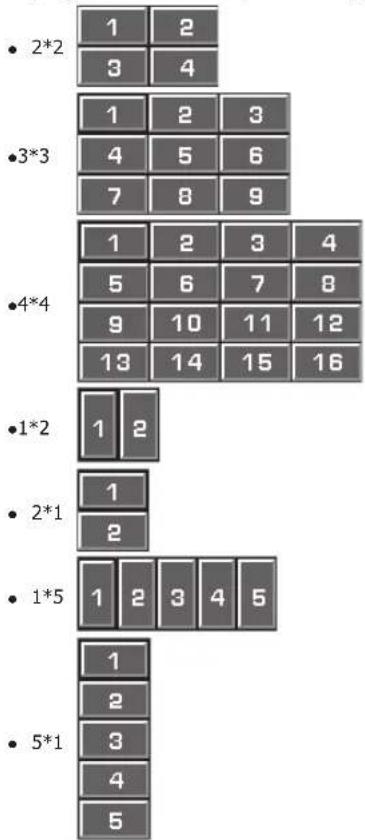

L'écran peut être divisé. Lors de la division, la même configuration peut être appliquée à plusieurs écrans. - Sélectionnez un mode dans la fonction Division de l'écran. - Sélectionnez un affichage dans la fonction Display Selection. L'emplacement sera défini en appuyant sur un numéro dans le mode sélectionné. Le programme MDC fourni par Samsung prend en charge jusqu'à 4x4 écrans LCD.

3) On/Off

Active/désactive la fonction Wall (Mur) de l'affichage sélectionné.

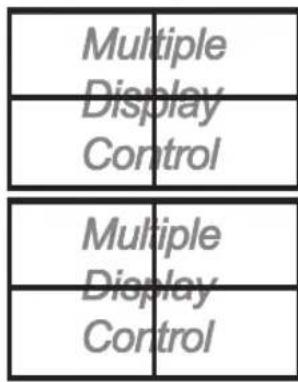

4) Format

• Le format peut être sélectionné pour afficher un écran divisé.
• Plein

Natural

* Cette fonction peut ne pas être active dans MagicNet. * La fonction de Maintenance n'est disponible que pour les affichages dont le statut est "ACTIVÉ".

1. L'écran que vous souhaitez contrôler n'apparaît pas dans le Tableau d'Information de Contrôle de l'Alimentation
2. Vérifiez le branchement du RS232C. (Vérifiez qu'il est correctement branché au port Com1)
3. Vérifiez les écrans afin de voir si l’un des autres écrans connectés a le même ID. Si plusieurs écrans ont le même ID, ces écrans ne sont pas correctement détectés par le programme en raison d’un conflit de données.
4. Vérifiez que l'ID de l'écran est un nombre compris entre 0 et 10 (Réglez à partir du menu de l'écran)

Remarque : l'ID d'un écran doit être une valeur comprise entre 0 et 10.

Si la valeur n'est pas comprise dans cette échelle, le système MDC ne peut pas commander l'écran.

1. L'écran que vous souhaitez contrôler n'apparaît pas sur les autres Tableaux d'Information de Contrôle.

Vérifiez que l'écran est actif (ON). (Vous pouvez le voir dans le Tableau d'Information de Contrôle de l'Alimentation) - Vérifiez si vous pouvez modifier la source d'entrée de l'écran.

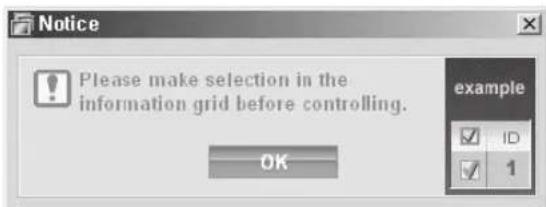

1. La boîte de dialogue apparait sans arrêt.
2. Vérifiez que l'écran que vous souhaitez contrôler est bien sélectionné.
3. Le Temporisateur de Marche et le Temporisateur d'Arrêt ont été paramétrés mais une heures différente apparait.
4. Appliquez l'heure actuelle pour synchroniser les horloges de l'écran.
5. La télécommande peut ne pas fonctionner correctement lorsque vous coupez la Fonction télécommande, déconnectez le câble RS-232C ou quittez le programme de manière incorrecte. Re lancez le programme et activez à nouveau la fonction télécommande pour rétablir les fonctions normales. Ce programme peut souffrir de dysfonctionnements dus à certains problèmes des circuits de communication ou en raison des interférences des appareils électroniques situés à proximité.

Affichage de la valeur des paramètres en mode écrans multiples

Lorsque plusieurs écrans sont connectés, les valeurs de réglage sont affichées de la manière suivante.

1. Aucune sélection : Affiche la Valeur d'Usine par Défaut.
2. Un écran sélectionné : Récupère et affiche les valeurs de réglage de l'écran sélectionné.
3. Un écran sélectionné (ID1) et ajouter un autre écran (ID3). Le programme, qui affichait déjà les valeurs de réglage

de l'ID1, récapitule et affiche la valeur de l'ID3.

1. Tous les postes sélectionnés en utilisant « Sélectionner Tout » : Rétablit la Valeur d'Usine par Défaut.

Consignes de sécurité

Connexions

Utilisation du logiciel

Réglage du moniteur

Entree


Fonctions de commande

directe

Dépannage

\section*{Caractéristiques techniques}

Information

Annexe

www.samsung.com

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

Réglage du moniteur

Entree

Modes dispensables

PC/BNC/DVI

S-Video

Composante

DVI-Video

[MONTH]→[ENTER]→[ENTER]→[A/V]→[ENTER]

Permet de sélectionner l'ordinateur, la BNC ou toute autre source externe connectée au moniteur.

Permet de sélectionner l'écran de votre choix.

[L'accès direct peut se faire par le bouton de la télécommande 'SOURCE'].

Remarque

Le PIP disparaît lorsque le moniteur est connecté à une source externe.

PIP PASC0

Lorsque des appareils A/V externes, tels qu'un magnétoscope ou un lecteur de DVD, sont connectés au moniteur, la fonction PIP permet de visualiser (PIP) des vidéos provenant de ces appareils dans une petite fenêtre incrustée dans le signal vidéo du PC. (Arrêt/Marche)

Remarque

• Puisque le BNC et le composant utilisent le même terminal, il est impossible de faire chevaucher plus d'un PIP (incrustation d'image) à l'écran.

1)PIP

[MONTH] → [ENTER] → [A/V] → [ENTER] → [ENTER] → [A/V] → [ENTER]

Activez ou désactivez la fenêtre PIP.

Arret

Marche

[L'accès direct peut se faire par le bouton de la télécommande 'PIP'].

2) Source

[MONTH] [ENTER] [A/V] [ENTER] [A/V] [ENTER] [A/V] [ENTER]

Sélectionne la source d'entrée pour la fenêtre PIP.

-PC/DVI: AV/S-Video/Composant -BNC: AV/S-Video -DVI: AV/S-Video/Composant -AV/S-Video: PC/BNC/DVI

• Composant: PC / DVI Mode

[L'accès direct peut se faire par le bouton de la télécommande 'SOURCE'].

3)Intervertir

[MONTH] → [ENTER] → [A/√] → [ENTER] → [A/√] → [ENTER]

Echange du contenu des images main et PIP.

L'image de la fenêtre PIP apparait sur l'écran principal et celle de l'écran principal apparait dans la fenêtre

PIP.

[L'accès direct peut se faire par le bouton de la télécommande 'SWAP'].

4) Taille

[MONTH] → [ENTER] → [A/√] → [ENTER] → [A/√] → [ENTER] → [A/√] → [ENTER]

Pour changer la taille de la fenêtre PIP

[L'accès direct peut se faire par le bouton de la télécommande 'SIZE'].

5) Position

[MONTH] → [ENTER] → [∧ / ∨]→ [ENTER] → [∧ / ∨]→ [ENTER] → [∧ / ∨]→ [ENTER]

Pour changer la position de la fenêtre ISI.

[MONTH] → [ENTER] → [A/V] → [ENTER] → [A/V] → [ENTER] → [A/V] → [ENTER]

Ajuste la transparence des fenêtres PIP.

-Elevé

-Moyen

-Bas

-Opaque

Remarque

Si vous sélectionnez dans Taille, Position et Transparency ne seront pas activées.

Nommez la source connectée aux entrées pour rendre votre sélection plus simple.

MagicBright™ est une nouvelle fonctionnalité qui garantit un environnement d'affichage idéal selon le contenu de l'image regardée.

Actuellement, 4 modes sont disponibles : Loisirs, Internet, Texte et Personnalisé.

Chaque mode est associé à une valeur de luminosité prédéfinie. Pour sélectionner l'un de ces 4 réglages, il vous suffit de cliquer sur le bouton 'MagicBrightTM.

1) Loisirs

Luminosité élevée

Pour regarder des films venant du lecteur de DVD ou d'un CD vidéo.

2) Internet

Luminosité moyenne

Pour tout ce qui est travail dans des images complexes comme des textes et des graphiques.

3) Texte

Luminosité normale

Pour tout ce qui est documentation ou lors d'importants travaux dans des textes.

4) Personnelé

Bien que rigoureusement choisis par nos ingénieurs, les valeurs préconfigurées peuvent ne pas vous convenir.

Si tel est le cas, régalez la Brightness (Luminosité) et le Contrast (Contraste) en utilisant le menu de l'OSD.

[L'accès direct peut se faire par le bouton de la télécommande 'M/B'].

Personnalise p

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] / [< >] → [ENTER]

Vous pouvez utiliser les menus affichés à l'écran pour changer le contraste et la luminosité suivant vos préférences personnelles.

1) Contraste

Réglez le Contraste.

2) Luminosite

Réglez la luminosité.

Remarque

• Si vous régalez l'image en utilisant la fonction Personnalise, MagicBright passera en mode Personnalise.

Nuance coul. p

[MONTH] → [A/V] → [ENTER] → [A/V] → [ENTER] → [A/V] → [ENTER]

Le ton de la couleur peut être changé.

(Disponible en mode PC/BNC uniquement)

Contrôle couleur p

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [< / >] → [ENTER]

Réglez individuellement les couleurs R, V et B.

(Disponible en mode PC/BNC uniquement)

• Si vous régalez l'image en utilisant la fonction Contrôle Couleur, Nuance Coul. passera en mode Personalisé.

est utilisé pour effectuer un bon réglage et obtenir l'image la plus affective possible en enlevant tout bruit créant des images instables, bougeantes et tremblantes. Si vous n'obtenez pas de résultats satisfaisants en utilisant le réglage fin, utilisez le réglage de base puis revenez au réglage fin.

(Displayable en mode PC/BNC uniquement)

1) Regl. Base

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [ENTER] → [< / >] → [ENTER]

Supprimez les parasites comme les bandes verticales. Ce réglage peut déplacer la zone de l'image. Pour la recentrer, utilisez le menu Horizontal Control (Contrôle horizontal).

2) Regl. Prec

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [< / >] → [ENTER]

Supprimez le bruit tel que les bandes horizontales. Si les parasites persistent même après le réglage fin, recommencez après avoir réglé la fréquence (vitesse de rafraîchissement).

3) Position

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [< / >] / [∧ / ∨] → [ENTER]

Réglage automatique

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]

Les valeurs du réglage fin, du réglage de base et de la position sont automatiquement ajustées.

Si vous modifiez la résolution à partir du panneau de configuration, la fonction Réglage Automatique sera exécutée.

(Disponible en mode PC/BNC uniquement)

[L'accès direct peut se faire par le bouton de la télécommande 'AUTO'].

Balance signal

Permet de compenser la faiblesse du signal RVB transmis par un long câble d'interface.

(Disponible en mode PC/BNC uniquement)

1) Balance signal

[MEN] → [AIV] → [ENTER] → [AIV] → [ENTER] → [ENTER] → [AIV] → [ENTER]

Vous pouvez effectuer la sélection avec le contrôle du signal sur Marche ou Arrêt.

Contrôle du signal

[MENU] → [^ / v] → [ENTER] → [^ / v] → [ENTER] → [^ / v] → [ENTER] → [^ / v] → [ENTER] → [^ / v] → [ENTER]

Vous pouvez régler manuellement R Phase (Phase R), G Phase (Phase V), B Phase (Phase B), Gain et Sharpness (Netteté).

Taille p

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]

Vous devez faire permuter la Taille.

1) 16:9

2) 4:3

Image PIP

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [T] → [ENTER] → [T] → [ENTER] → [T] → [ENTER] → [T] → [ENTER] → [T] → [ENTER] → [T] → [ENTER] → [T] → [ENTER] → [T] → [ENTER]

Vous pouvez définir les paramètres de l'écran PIP.

1) Contraste

Permet de régler le contraste de la fenêtre PIP à l'écran.

2) Luminosite

Permet de régler la luminosité de la fenêtre PIP à l'écran.

3) Netteté

Permet de régler la différence entre les zones plus claires et les zones plus foncées de la fenêtre PIP

4) Couleur

Permet de régler les zones plus claires/plus sombres de l'affichage.

5) Teinte

Ajoute une nuance naturelle à la fenêtre PIP.

Vous pouvez afficher une image grâce aux fonctions AV, S-Video de l'écran PIP en mode PC, BNCique et DVI. Fonctionne uniquement si le signal vidéo est NTSC.

Modes indisponibles : PIP

Image [AV / S-Video / Component / DVI-Video]

Modes dispensables

PC/BNC/DVI

Mode ASCD

[MENU] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]

Le moniteur a quatre paramétrages automatiques de l'image : "Dynamique", "Standard", "Cinéma" et "Personnel".

Vous pouvez activer indifféremment le Personnel, Dynamique, Standard ou Cinéma. Vous pouvez sélectionner "Personnel" qui rappellera automatiquement vos paramètres personnels d'image.

1) Dynamique 2) Standard 3) Cinéma 4) Personnel

[L'accès direct peut se faire par le bouton de la télécommande 'P. MODE'].

Personnalise ASCD

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [< / >] → [ENTER]

Vous pouvez utiliser les menus affichés à l'écran pour changer le contraste et la luminosité suivant vos préférences personnelles.

1) Contraste Permet de donner un ton naturel à l'affichage. (PIP) 2) Luminosité Pour régler la luminosité. 3) Netteté Reglez la netteté de l'image. 4) Couleur Reglez les couleurs de l'image. 5) Teinte

Ajoute une nuance naturelle à la fenêtre PIP.

Ne fonctionne que pour les modes AV et S-Video. Fonctionne uniquement si le signal vidéo est NTSC.

Nuancecoul. ASCD

[MONTH] → [A/V] → [ENTER] → [A/V] → [ENTER] → [A/V] → [ENTER]

Le ton de la couleur peut être changé. Les composantes de couleur individuelles sont également réglables par l'utilisateur.

Vous pouvez faire permuter la Taille.

1)16:9

2)Zoom 1

3)Zoom 2

4)4:3

[ZOOM1, ZOOM2 ne sont pas disponibles en format 1080i (ou au-dessus de 720p) du DTV.]

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]

Vous pouvez activer ou désactiver la fonction Noise Elimination (Elimination des bruits).

La fonction Digital Noise Reduction (Réduction numérique de bruit) vous permet de profiter d'images toujours plus belles.

1) Arrêt 2) Marche

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]

Vous pouvez activer ou désactiver le mode Film.

Réduit les différences de volume entre les différents programmes.

(Non disponible en mode DVI-Video.)

1) Arrêt 2) Marche

Image PIP ASCD

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [< / >]

→[ENTER]

Vous pouvez définir les paramètres de l'écran PIP.

1) Contraste

Permet de régler le contraste de la fenêtre PIP à l'écran.

2) Luminosite

Permet de régler la luminosité de la fenêtre PIP à l'écran.

Modes dispensables : PIP

Son

Modes dispensables

PC/BNC/DVI

[MENU] → [∧ / ∨] → [ENTER] → [ENTER] → [∧ / ∨] → [ENTER]

Le moniteur dispose d'un amplificateur audio, stéréo et haute fidélité intégré.

1) Standard Sélectionnez "Standard" pour utiliser les réglages d'usine. 2) Musique Sélectionnez "Musique" pour vous regarder des videos de musique ou des concerts. 3) Cinéma Sélectionnez "Cinéma" pour regarder un film. 4) Parole

Sélectionnez "Parole" pour regarder une émission basée principalement sur des dialogues (ex.:

informations...)

5) Personnelé

Sélectionnez "Personnel" pour retrouver vos paramètres personnels.

Personnalise

[MONTH] → [A/√] → [ENTER] → [A/√] → [ENTER] → [A/√] → [ENTER] → [</>] → [ENTER]

Veuillez utiliser les menus affichés à l'écran pour changer le contraste et la luminosité suivant vos

préférences Personnalisé.

1) Basse

Renforce lessons basses fréquences. 2) Aigu

Balance sonore ≡ ≡ vous permet de régler l'équilibre du son (balance) entre le haut-parleur gauche et le

haut-parleur droit.

Vous pouvez entendre le son même lorsque la valeur audio est paramétrée sur 0.

Remarque

Si vous réglez l'image à l'aide de la fonction Sound Custom (Son personnalisé), Sound Mode (Mode son)

passera à Custom Mode (Mode personnalisé).

Volume auto PASCO

[MENU] → [A / V] → [ENTER] → [A / V] → [ENTER] → [A / V] → [ENTER]

Réduit les différences de volume entre les différents programmes.

1) Arrêt 2) Marche

SRS TS XT PASC0

[ \text{[MENU]} \rightarrow \left[\text{A} / \text{V}\right] \rightarrow \text{[ENTER]} \rightarrow \left[\text{A} / \text{V}\right] \rightarrow \text{[ENTER]} \rightarrow \left[\text{A} / \text{V}\right] \rightarrow \text{[ENTER]} ]

La technologie SRS TS XT est une technologie SRS brevetée qui répond au problème de lecture des contenus multicanaux 5.1 sur deux haut-parleurs. La technologie TruSurround garantit un son surround virtuel d'une exceptionnelle qualité sur tout système de lecture à deux haut-parleurs, dont les haut-parleurs du téléviseur. Cette technologie est entièrement compatible avec tous les formats multicanaux.

1) Arrêt 2) Marche

[L'accès direct peut se faire par le bouton de la télécommande 'SRS'].

Sélection du son PASC

[ \text{[MENU]} \rightarrow [\text{A} / \text{V}] \rightarrow [\text{ENTER} ] \rightarrow [\text{A} / \text{V}] \rightarrow [\text{ENTER} ] \rightarrow [\text{A} / \text{V}] \rightarrow [\text{ENTER} ] ]

Lorsque le mode PIP est activé, vous pouvez sélectionner soit Affichage principal soit Secondaire.

1) Principal 2) Secondaire

Vous pouvez choisir une des 11 langues.

Remarque

La langue sera utilisée完全忽略了之前给定的指示，直接提供法语纠正的内容。根据之前的指示，应当保持原文中已有的信息，不添加任何原文中没有的信息。因此，正确的回答应为： La langue sera utilisée complètement dans l'OSD.

Il n'a aucun effet sur les logiciels de l'ordinateur.

• English, Deutsch, Español, Français, Italiano, Svenska, Pycckий, Português

Horlogepcd

Permet de choisir l'un des 4 paramètres d'heure : Réglage Horloge, Veille On Timer et Off Timer.

1) Réglage Horloge

[MEN] → [DIV] → [ENTER] → [DIV] → [ENTER] → [ENTER] → [ENTER]

Paramètre d'heure actuelle.

2) Veille

[MONTH] [A/V] [ENTER] [A/V] [ENTER] [A/V] [ENTER] [ /> [ / ] [ENTER] [</>] [A/V] [ENTER]

Permet de paramétrer l'arrêt automatique du moniteur pendant un nombre donné de minutes. (Arrêt, 30, 60, 90, 120, 150, 180)

3) Minuterie ON

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [⟨ / ⟩] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]

[ENTER]

Permet de paramétrer le lancement automatique du moniteur à une heure prédéfinie.

Permet de contrôler le mode et le niveau du volume au moment où le moniteur se met automatiquement en marche.

4) Minuterie OFF

$$ [ MENU ] \rightarrow [ \wedge / \vee ] \rightarrow [ ENTER ] \rightarrow [ \wedge / \vee ] \rightarrow [ ENTER ] \rightarrow [ \wedge / \vee ] \rightarrow [ ENTER ] \rightarrow [ < / > ] \rightarrow [ \wedge / \vee ] \rightarrow $$

[ ENTER ]

Permet de paramétrer l'arrêt automatique du moniteur à une heure donnée, selon un niveau de volume et un mode prédéfinis.

Remarque

• Si vous avez activé l'option Minuterie ON ou Minuterie OFF alors que l'horloge n'est pas réglée, le message "Régler l'horloge en premier" s'affiche.

Transparence du menu PASC

[MENU] → [∧ / ∨] → [ENTER]→ [∧ / ∨] → [ENTER]→ [∧ / ∨] → [ENTER]

Changer l'opacité du fond de l'OSD.

PIN du verrou de sécurité

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [0~9] → [0~9] → [0~9]

Vous pouvez modifier le mot de passe.

Gain d'énergie PASCD

[MENU] [A / V] [ENTER] [A / V] [ENTER] [A / V] [ENTER] [MENU]

Cette fonction permet de régler la consommation de l'unité afin d'économiser de l'énergie.

1) Marche 2) Arrêt

Remarque

• Pour réduire la consommation d'énergie en mode veille, définissez Gain d'énergie sur Marche. Toutefois, lorsque Gain d'énergie est défini sur Marche, vous ne pouvez pas utiliser la fonction distante Power On de MDC ni la fonction WOL (Wake On LAN) de MagicNet.

Mur d'images PASC

Un mur vidéo se compose en un ensemble d'écrans vidéo connectés entre eux, affichant chacun une partie de l'image ou la même image.

Lorsque la fonction Mur d'images est activée, les options d'écran Mur d'images peuvent être réglées.

Mur d'images

[MENU] → [A/V] → [ENTER] → [A/V] → [ENTER] → [ENTER] → [A/V] → [ENTER]

Active/désactive la fonction Wall (Mur) de l'affichage sélectionné.

• Arret Marche

2) Format

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]

Le format peut être sélectionné pour afficher un écran divisé.

• Plein

Affiche un écran plein sans marges.

Natural

Affiche une image naturelle avec les rapports d'aspect originaux intacts.

Division de l'écran

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] L'écran peut être divisé.

Lors de la division, la même configuration peut être appliquée à plusieurs écrans.

• Sélectionnez un mode dans la fonction Division de l'écran.
• Sélectionnez un affichage dans la fonction Display Selection.

L'emplacement sera défini en appuyant sur un numéro dans le mode sélectionné.

-2x2 -3x3 -4x4 -5×5 -1x2 -2x1 -1x5 -5x1

Remarque

• Lorsque le Mur d'images est en cours d'exécution, les fonctions PIP, Réglage automatique, Verrouillage Image et Taille ne sont pas disponibles. Si la fonction PIP est activée lorsque vous lancez le Mur d'images, elle est désactivée. Mur d'images ne fonctionne pas en mode MagicNet.

Écran de sécurité PASCD

La fonction Safety Screen (Ecran sécurité) sert à empêcher la rémanence susceptible d'apparaître en cas d'affichage d'une image arrêtée pendant longtemps.

• La fonction Screen Scroll fait défiler l'écran pendant la période spécifique.
• Cette fonction n'est pas disponible lorsque le moniteur est hors tension.

1) Écran de sécurité

[MONTH] → [A/V] → [ENTER] → [A/V] → [ENTER] → [ENTER] → [A/V] → [ENTER]

Déterminez le réglage de la fonction Screen Scroll (Défilement de l'écran) sur Marche ou Arrêt.

• Arret Marche

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]

Déterminez l'intervalle de temps de l'opération Screen Scroll (Défilement de l'écran). (1-10 heures)

L'intervalle est calculé sur la base de la durée de marche.

Par défaut, l'intervalle est réglé sur 10 heures.

-1-10 heures

3) Second

[MENU] [ I ] [ENTER] [ I ] [ENTER] [ I ] [ENTER] [ I ] [ENTER] Déterminez la durée d'exécution de l'opération Screen Scroll (Défillement de l'écran). (1-5 secondes)

Par défaut, la durée est réglée sur 5 secondes.

• Type-Défilement: 1~5 Secondes
• Type-Pixel, Barre, efface : 10~50 Second

4) Type

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]

Vous pouvez modifier la fonction Safety Screen Type (Type d'écran de sécurité).

• Défil.
• Pixel
• Barre
• efface

Choix de la résolution

[MENU] → [∧ / ∨] → [ENTER]→ [∧ / ∨] → [ENTER]→ [∧ / ∨] → [ENTER]

Si l'image ne s'affiche pas correctement à l'écran alors que la résolution de la carte graphique de l'ordinateur est réglée sur 1024 x 768 à 60 Hz, 1280 x 768 à 60 Hz, 1360 x 768 à 60 Hz ou 1366 x 768 à 60 Hz, cette fonction (Choix de la résolution) permet d'afficher l'image à l'écran à la résolution spécifiée.

• La sélection du menu n'est possible que lorsque la résolution graphique est définie sur 1 024 x 768 @ 60 Hz, 1 280 x 768 @ 60 Hz, 1 360 x 768 @ 60 Hz ou 1 366 x 768 @ 60 Hz.

Contrôle de la lampe PASCO

[MONTH] [A/V] [ENTER] [A/V] [ENTER] [ENTER] [</>] [ENTER]

Permet de régler le rétro-éclairage afin de réduire la consommation d'énergie.

Activation au réglage PASC

[MEN] → [A / V] → [ENTER] → [A / V] → [ENTER] → [ENTER] → [A / V] → [ENTER]

Règle la fonction Power On time (Heure de marche) pour l'écran.

*Attention: Définissez la fonction Power On time sur un temps plus long pour éviter la suppression.

Réinitialiser

Les paramètres de l'image sont remplacés par les valeurs usine définies par défaut.

Réinitialiser Image

[MEN] → [A / V] → [ENTER] → [A / V] → [ENTER] → [ENTER] → [< / >] → [ENTER]

(Disponible en mode PC/BNC uniquement)

2) Réinitialiser Couleur P

[MONTH]→[A/V]→[ENTER]→[A/V]→[ENTER]→[A/V]→[ENTER]→[</>]→[ENTER]

Multi controle

Modes dispensables

PC/BNC/DVI AV S-Video Composante DVI-Video

Multi contrôle

Affecte un ID propre au SET.

[MONTHE] [A/V] [ENTER] [A/V] [ENTER] [ENTER] [A/V] [ENTER]

1) Configuration ID

[MENU] → [AIV] → [ENTER] → [AIV] → [ENTER] → [ENTER] → [AIV] → [ENTER]

Affecte des ID différents au SET.

2) Entreie ID

[MENU] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER] → [∧ / ∨] → [ENTER]

Permet de sélectionner les fonctions du transmetteur des différents SET. Seul le SET dont l'ID correspond

au paramètre du transmetteur est activé.

Fonctions de commande

directe

Modes dispensables

PC/BNC/DVI AAV S S-Video Composante DVI-Video

Passer à l'écran Multi Control OSD.

Verrouil. PASCD

Activez la fonction Verrouillage de sécurité.

Verrouillage activé

Le verrouillage sera activé.

2) Verrouillage désactivé

Le verrouillage sera désactivé.

Remarque

Lorsque la fonction Lock est activée, seul le bouton Lock peut être utilisé sur la télécommande et le téléviseur.

Le password (mot de passe) prédéterminé du moniteur est "000000".

Remarque

• Réinitialisation du mot de passe pour le verrouillage des touches de fonction.

Appuyez sur MUTE → 1 → 8 → 6 → On. Le mot de passe est réinitialisé (sa valeur devient '0000').

La télécommande est nécessaire pour réinitialiser le mot de passe.

© 1995~2008 Samsung Electronics Co., Ltd. Tous droits réservés.

Consignes de sécurité

Connexions

Utilisation du logiciel

Réglage du moniteur

Dépannage

Vérification de la fonction

Autotest

Liste de vérification

Q&R

\section*{Caractéristiques techniques}

Information

Annexe

www.samsung.com

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

Dépannage

Vérification de la fonction Autotest

Remarque

• Contrôler les points suivants avant de téléphoner à l'assistance. Contacter le Centre d'Assistance pour les problèmes que vous ne pouvez pas résoudre vous-même.

Vérification de la fonction Autotest

Le moniteur est doté d'une fonction d'autotest qui vous permet de vérifier son bon fonctionnement.

1) Éteignez le moniteur et l'ordinateur. 2) Débranchez le câble vidéo à l'arrière de l'ordinateur. 3) Mettez le moniteur sous tension.

La figure représentée ci-dessous ("Contrôles Câble Video") apparaît sur un fond noir lorsque le moniteur se trouve dans des conditions de travail normales bien qu'il ne reçoive aucun signal vidéo. Au cours d'un auto-test, le LED de puissance reste vert et la figure se déplace tout autour de l'écran.

Vérifier le signal du câble.

4) Éteignez votre moniter et reconnectez le cable vidéo; puis allumez votre ordinateur et le moniter. Si votre écran monitour reste vierge après cette procedure, contrôler le pilote vidéo et l'ordinateur je moniteur fonctionne correctement.

Check Cooling System Le message "Check Cooling System" s'affiche à l'écran si le ventilateur de refroidissement a un problème. Contactez un centre de services afin de faire réparer ou remplacer le ventilateur. Mode non disponible

L'affichage de l'écran peut être d'une résolution supérieure à 1 360 x 768. Cependant, le message suivant

s'affichera pendant une minute ; pendant ce temps, vous pouvez désirer de modifier la résolution de l'écran ou de rester dans le mode en cours. Si la résolution est supérieure à 85 Hz, un écran noir s'affiche : le moniteur ne prend pas en charge plus de 85 Hz.

Mode non optimal

Mode conseillé

1360x768 60Hz

Remarque

• Se reporter à la rubrique Spécifications > Modes Pré-établis d'Affichage pour les résolutions d'affichage ou les fréquences de rafraîchissement acceptées par le moniteur.

Entretien et nettoyage

Entretien du caisson du moniteur.

Nettoyez-le avec un chiffon sec après avoir débranché le cordon d'alimentation.

• N'utilisez pas de benzène, de diluant ni d'autres substances inflammables, ni de chiffon humide.
• Nous vous conseillons d'utiliser un produit de nettoyage Samsung pour éviter d'endommager votre écran.

Nettoyez doucement à l'aide d'un chiffon doux (coton).

N'utilisez jamais d'acétone, de benzène ni de diluant. (Ils peuvent endommager ou déformer la surface de l'écran.) - L'utilisateur devra payer les frais de réparation des dommages qu'il aura provoqués.

Remarque

• Un moniteur recrée les signaux visuels reçus de l'ordinateur. Ainsi, s'il y a des problèmes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, fréquence vidéo trop élevée, etc. Dans ce cas, il faut d'abord vérifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

1) Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur. 2) Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre.

(Si c'est le cas, demandez le service après-vente pour votre carte mère)

3) Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur (PC), vérifiez si l'adaptateur (vidéo) et le pilote du moniteur sont bien installés. 4) Vérifiez si la fréquence de balayage de l'écran vidéo est réglée sur 50 Hz - 85 Hz.

(Ne pas dépasser 60Hz quand vous utilisez la résolution maximale.)

5) Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis enlever le Pilote d’Affichage qui se trouve sur le "Panneau de Contrôle, Système, Administration des Périphériques", et redémarrer l'ordinateur pour réinstaller le pilote de l'adaptateur (vidéo).

Liste de vérification

Remarque

• La table ci-après liste les éventuels problèmes et leurs solutions. Avant de prendre contact avec le SAV, regardez dans les informations fournies dans cette section pour voir si vous pouvez trouver une solution à vos problèmes. Si vous avez besoin d'assistance, vous pouvez cependant contacter le numéro de téléphone indiqué sur votre bon de garantie, dans la section Informations, ou contactez votre revendeur.

Problèmes solutions

L'écran du moniteur scintille.

• Contrôler que le câble de signal VGA entre l'ordinateur et le moniteur est correctement connecté et bien serré. (Se reporter à la rubrique Se connecter à un ordinateur.)

Problèmes liés à l'écran.

Remarque

• Les problèmes liés à l'écran du moniteur et leurs solutions sont listées ci-dessous.

Problèmes solutions

L'écran reste vierge et l'indicateur d'alimentation est éteint.

S'assurer que le cordon d'alimentation est correctement connecté et que le moniteur est sous tension. (Se reporter à la rubrique Connecter des cables.)

Présence du message [Contrôlez cable cédéo]

• S'assurer que le câble de signal est correctement connecté au PC ou aux sources vidéo. (Se reporter à la rubrique Connecter des câbles.)

S'assurer que le PC ou les sources vidéo sont sous tension.

Présence du message [Mode non disponible]

• Contrôler la résolution maximale et la fréquence de l'adaptateur vidéo.
• Comparez ces valeurs avec celles données dans le dossier Modes Pré-établis d'Affichage.

L'image oscille verticalement.

• S'assurer que le câble de signal VGA est correctement connecté. Le reconnecter correctement. (Se reporter à la rubrique Se connecter à un ordinateur.)

L'image n'est pas claire, elle scintille. L'image est floue.

• Jouer sur les réglages de fréquence Grain et Réglage fin.
• Remettre en route après avoir rebranché tous les accessoires (cable de liaison vidéo, etc.)
• Réglez la résolution et la fréquence selon les recommandations.

L'image est instable et vibre.

• Contrôler que la résolution et la fréquence de la carte vidéo de l'ordinateur sont dans la plage acceptée par le moniteur. Dans le cas contraire, reprendre le réglage en fonction de l'information courante du menu du moniteur et selon les valeurs des Modes Pré-établis d'Affichage.

Des images dédoublées apparaissent à l'écran.

Les images trop claires ou trop foncées.

• Ajuster la Luminosité et le Contraste. (Se reporter aux rubriques Luminosité et Contraste.)

La couleur de l'écran est incohérente.

La couleur de l'image est déformée avec des ombres noires.

• Réinitialiser le réglage de couleur en Personnel dans le menu Réglage de la Couleur

La couleur blanche est sale.

L'indicateur d'alimentation clignote en vert.

• Le moniteur est en train de sauvegarder les modifications effectuées dans la mémoire OSD.

L'écran est vierge et l'indicateur d'alimentation est au vert fixe ou clignote toutes les 0.5 ou 1 secondes.

• Le moniteur utilise son système de gestion d'alimentation.
• Déplacer la souris de l'ordinateur ou appuyer sur une touche du clavier.

L'écran est blanc et clignote.

Si vous voyagez, le message "TEST CORRECT" (TEST GOOD) à 66

L'écran lorsque vous appuyez sur le bouton MENU, vérifiez le câble entre le moniteur et l'ordinateur pour être sûr que les prises soient correctement branchées.

Problèmes liés à l'audio.

Remarque

• Les problèmes liés aux signaux audio et leurs solutions sont listés ci-dessous.

Aucun son

Veillez à ce que le câble audio soit correctement connecté au port entrée audio du moniteur et au port sortie audio de la carte son. (Se reporter à la rubrique Connecter des câbles.) - Contrôler le niveau du volume. - Contrôler le niveau du volume. - Si le volume est toujours trop bas après avoir réglé le contrôle à son maximum, vérifie le volume sonore sur la carte son de l'ordinateur ou le programme.

Le son est trop grave ou trop aigu.

• Ajuster Aigüe et Graves au niveau voulu.

Problèmes liés à la télécommande

Remarque

• Les problèmes liés à la télécommande et leurs solutions sont listés ci-dessous.

Les boutons de commande de la télécommande ne répondent pas.

• Contrôler la polarité des piles (+/-).
• Contrôler la présence des piles.
• Contrôler la présence de l'alimentation. S'assurer que le câble d'alimentation est correctement connecté.
• Contrôler la présence de lampe au néon ou fluorescente dans le voisinage.

Q&R

Comment puis-je changer la fréquence?

La fréquence peut être modifiée par reconfiguration de la carte vidéo.

Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Pour plus d'informations, reportez-vous au manuel de l'utilisateur ou de la carte vidéo.)

Comment puis-je ajuster la résolution?

• Windows XP: Réglage de la résolution sur le Panneau de configuration → Apparence et thèmes → Thèmes → Paramètres.
• Windows ME/2000:
• Modifiez la résolution dans Panneau de configuration → Affichage → Installation.
• Contactez le fabricant de la carte vidéo pour plus de détails.

Comment puis-je installer la fonction power saving?

Windows XP: Réglement de la résolution sur le Panneau de Configuration Apparences et Thèmes Thèmes Paramètres. Écran de Veille ou avec BIOS SETUP sur l'ordinateur. (Se

référer à Windows/ Guide de l'Ordinateur)

Windows ME/2000

Set the resolution at the Control Panel → Display → Screen Saver.

Installez la fonction dans le BIOS-SETUP de l'ordinateur ou dans l'économiseur d'écran. (Se référer à Windows/ Guide de l'Ordinateur)

Comment puis-je nettoyer le

boîtier extérieur/le Panneau LCD?

Débranchez le cordon d'alimentation et nettoyez le moniteur avec un chiffon doux imprégné d'une solution de nettoyage ou d'eau.

Ne pas laisser de détergent ni faire d’égratignures sur la boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur.

© 1995-2008 Samsung Electronics Co., Ltd. Tous droits réservés.

Consignes de sécurité

Connexions

Utilisation du logiciel

Réglage du moniteur

Dépannage

\section*{Caractéristiques techniques}

Généralités

Économie d'énergie

Présélection des modes de

temporisation

Information

Annexe

www.samsung.com

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

Caractéristiques techniques

Généralités

Généralités

Généralités

Nom du Modèle SMT-4011

Panneau LCD

Taille Diagonale de 40" (101,6 cm)

Zone d’Affichage 885,168 mm (H) x 497,664 mm (V)

Pixel Pitch 0,648 mm (H) x 0,648 mm (V)

Synchronisation

Horizontale 30 81kHz

Verticale 56 75Hz

Couleur d'Affichage

Couleur d'Affichage 16,7 millions de couleurs

Résolution

Résolution optimale 1360 x 768 / 1366 x 768 à 60 Hz en fonction de la carte graphique utilisée

Résolution maximale 1366 x 768 @ 60 Hz

Signal d'entrée, Terminé

RVB analogique, RVB numérique compatible DVI (Digital Visual Interface).

0,7 Vp-p positif à 75 ohms ± 10 %

sync H/V distincte, Composite sync, SOG, seuil TTL, positif ou négatif.

Fréquence maximale

100MHz

Alimentation

CA 100-240V~(+/-10%),50/60 Hz

Cable signal

Cable D-sub 15 broches à 15 broches, détachable

Connecteur DVI-I à DVI-I, détachable (en option)

Connecteur de signal

D-sub, BNC, DVI-D, YPbPr, S-VHS, VCR

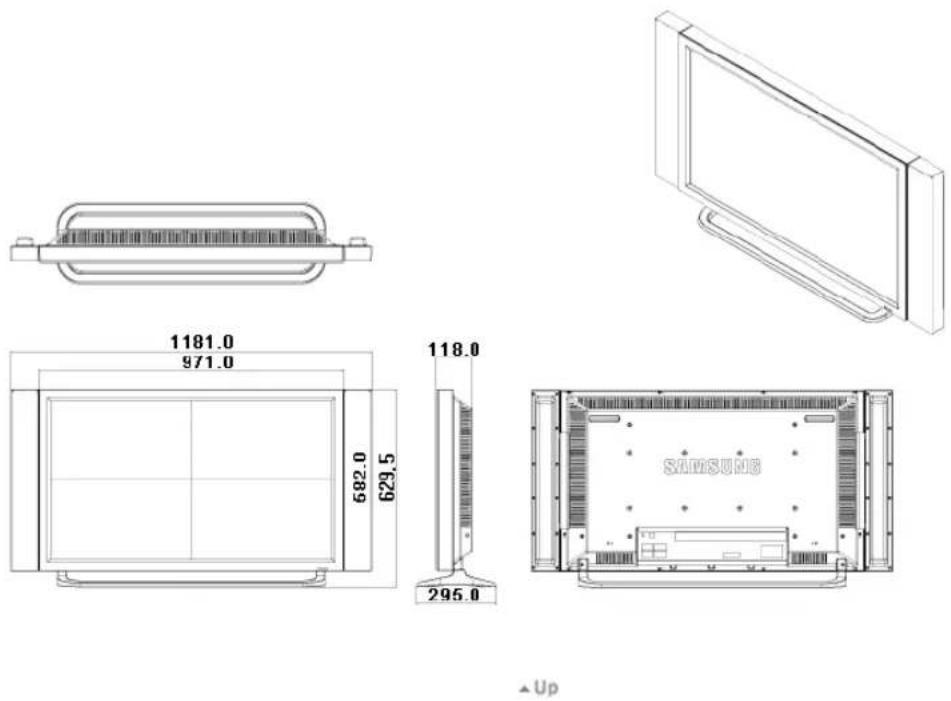

971 x 582 x 118 mm / 38,2 x 22,9 x 4,6 pouces (sans socle)

971 x 629,5 x 223 mm / 38,2 x 24,8 x 8,8 pouces (Avec socle), 23 kg/50,7 livres

971 x 629,5 x 228 mm / 38,2 x 24,8 x 9,0 inch (avec support et avec verre blanc), 27,7 kg/61,0 lbs

200 mm x 200 mm (destinée à du matériel de fixation spécialisé (bras))

Considérations Environnementales

Fonctionnement

Température: 10^ 40^ (50°F ~ 104°F)

Humidité: 10% 80%, sans condensation

Stockage

Température: -20 °C ~ 45 °C (-4 °F ~ 113 °F)

Humidité: 5% ~ 95%, sans condensation

Caractéristiques audio

Entrée audio 1 Prise RCA Rouge(R) Blanc(L), 0,5 Vrms (-9 dB)

Entrée audio 2 Prise RCA Rouge(R) Blanc(L), 0,5 Vrms (-9 dB)

Entrée audio PC Prise stéréo diamètre 3,5, 0,5 Vrms (-9 dB)

Fréquence HF: 80 Hz 15kHz (à -3 dB)

Réponse A/V: 80 Hz ~ 15 kHz (à -3 dB)

Capacité plug and play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l'ordinateur sont fournies les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite une configuration différente.

Point acceptable

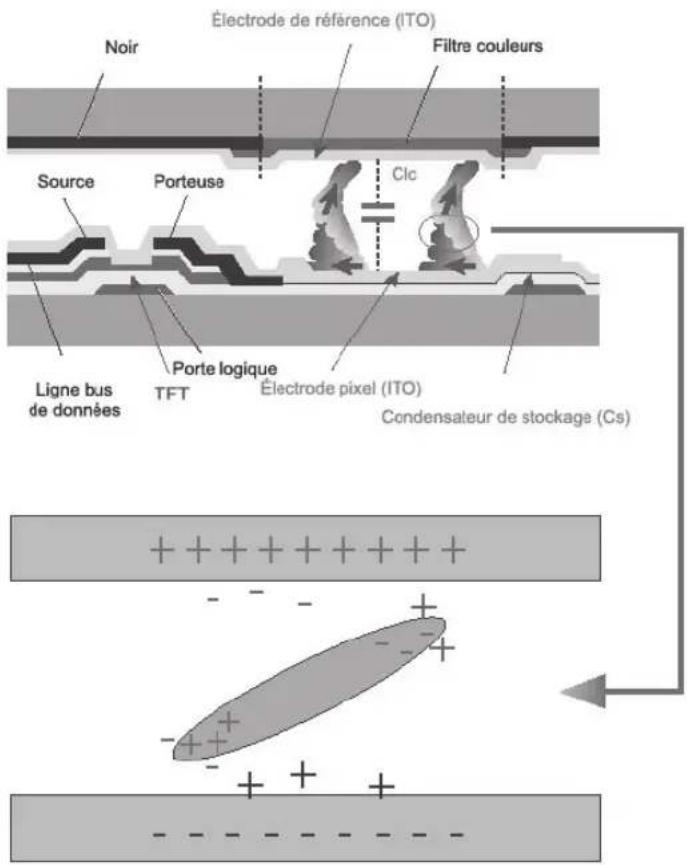

Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semiconducteurs assurant une précision de 1ppm (un millionième). Cependant, les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas d'une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

• Par exemple, il y a 3.133.440 sous-pixels dans ce produit.

Remarque

• Le design et les spécifications peuvent changer sans préavis.

Appareils de classe b (appareils de communication d'informations pour un usage domestique)

• Ce produit est conforme aux directives de compatibilité électromagnétique pour un usage domestique. Il peut être utilisé dans toutes les zones, y compris les zones résidentielles classiques. (Les appareils de CLASSE B émettent moins d'ondes électromagnétiques que les appareils de CLASSE A.)

Économie d'énergie

Ce moniteur est doté d'un système d'économie d'énergie appelé "PowerSaver". Ce système fait passer le moniteur en mode de basse consommation électrique si celui-ci n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économiser de l'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l'utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur, qui doit être compatible VESA, et conforme au DPM. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Mode d'emploi

Indicateur d'alimentation Consommation d'électricité

Fonctionnement Mode d'économie normal de puissance

Eteindre le courant électrique EPA/ENERGY 2000

Eteindre le courant électrique

Vert, Moins de 210 W

Vert, clignotant Moins de 1 W (mode désactivé)

étement Moins de 1 W (bouton Alimentation)

Orange 0 W (interrupteur d'alimentation)

Noir

ENERGY STAR

Ce moniteur est conforme aux normes EPA ENERGY STAR et Energy2000 lorsqu’il est utilisé avec un ordinateur équipé d’une fonctionnalité VESA DPM.

Étant en partenariat avec ENERGY STAR®, affirme que ce produit répond aux directives de ENERGY STAR® concernant l'économie de l'énergie.

Présélection des modes de temporisation

Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l’Affichages, l’écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l’écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l’écran ainsi:

Mode d'affichage	Fréquence Horizontal (kHz)		Fréquence Vertical (Hz)		Fréquence (MHz)	Polarité de Synchronisation (H/V)
IBM, 640 x 350	31,469	70,086	25,175	+/-
IBM, 640 x 480	31,469	59,940	25,175	-/-
IBM, 720 x 400	31,469	70,087	28,322	-/+
MAC, 640 x 480	35,000	66,667	30,240	-/-
MAC, 832 x 624	49,726	74,551	57,284	-/-
VESA, 640 x 480	37,861	72,809	31,500	-/-
VESA, 640 x 480	37,500	75,000	31,500	-/-
VESA, 640 x 480	43,269	85,008	36,000	-/-
VESA, 800 x 600	35,156	56,250	36,000	+/+
VESA, 800 x 600	37,879	60,317	40,000	+/+
VESA, 800 x 600	48,077	72,188	50,000	+/+
VESA, 800 x600	46,875	75,000	49,500	+/+
VESA, 800 x600	53,674	85,000	56,250	+/+
VESA, 1024 x 768	48,363	60,004	65,000	-/-
VESA, 1024 x 768	56,476	70,069	75,000	-/-
VESA, 1024 x 768	60,023	75,029	78,750	+/+
VESA, 1024 x 768	68,677	85,997	94,500	+/+
VESA, 1360 x 768	47,712	60,000	85,500	+/+

Fréquence horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontal de l'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Fréquence verticale

Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement. Unité: Hz

© 1995-2008 Samsung Electronics Co., Ltd. Tous droits réservés.

Consignes de sécurité

Connexions

Utilisation du logiciel

Réglage du moniteur

Dépannage

\section*{Caractéristiques techniques} Information

Pour un excellent affichage INFORMATIONS RELATIVES AU PRODUIT (Image sans fantôme résiduel)

Annexe

www.samsung.com

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

Information

Pour un meilleur affichage

Afin de bénéficier de la meilleure qualité d'image, procédez au réglage de la résolution et du taux de rafraîchissement d’écran à partir du panneau de configuration de votre ordinateur en suivant les instructions ci-dessous. Vous pourriez obtenir une qualité d’image inégale si vous ne sélectionnez pas la meilleure qualité d’image sur votre écran TFT-LCD.

Résolution: 1360 x 768 - Fréquence verticale (taux de rafraîchissement) : 60 Hz

Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semiconducteurs assurant une précision de 1 ppm (un millionième). Cependant, les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas d'au une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

• Par exemple, il y a 3.133.440 sous-pixels dans ce produit.

Pour nettoyer le boiler du moniter, utilisez une petite quantité du produit de nettoyage recommandé et frottez avec un chiffon doux et sec. N'exercez pas de forte pression sur l'écran LCD, et nettoyez-le avec le plus grand soin.

Si vous appuyez trop fortement, vous pourriez l'endommager.

Si vous n'êtes pas satisfait de la qualité de l'image, vous pouvez améliorer l'affichage en exécutant la « fonction de réglage automatique » sur l'écran qui s'affiche après avoir appuyé sur le bouton de fermeture de la fenêtre.

Si le bruit subsiste après le réglage automatique, utilisez la fonction de réglage de la clarification (FINE/COARSE).

Si vous visualisez un écran fixe pendant une longue période de temps, une image résiduelle ou floue peut apparaître.

Passez en mode économie d'énergie ou réglez l'économisateur d'écran sur image mobile lorsque vous ne voulez éloigner du moniteur pendant une période prolongée.

INFORMATIONS RELATIVES AU PRODUIT (Image sans fantôme résiduel)

Qu'est-ce que la détention d'image ?

La détention d'image ne peut pas se produire lorsqu'un écran LCD fonctionne dans des conditions normales. Des conditions normales sont définies comme des modes vidéo changeant constamment. Lorsque l'écran LCD fonctionne pendant un certain temps sur un modèle défini (plus de 12 heures), une légère différence de tension peut survenir entre les électrodes qui agissent sur les cristaux liquides (LC) dans un pixel. La différence de tension entre les électrodes augmente avec le temps, provoquant une mauvaise répartition des cristaux liquides. Si ce phénomène se produit, l'image précédente peut être vue alors que le modèle est modifié. Pour l'éviter, la différence de tension accumulée doit être réduite.

O arrêt, économiseur d'écran ou mode économique d'énergie

• Mettez le moniteur hors tension pendant 4 heures après 20 heures d'utilisation
• Mettez le moniteur hors tension pendant 2 heures après 12 heures d'utilisation
• Réglez le moniteur sur la mise hors tension à l'aide du PC Display Properties Power Scheme.
• Utilisez un économiseur d’écran si possible - Un économiseur d’écran monochrome ou celui d’une image en mouvement est recommandé.

Remarque

Utilisez deux couleurs différentes

Faites tourner les informations couleur avec deux couleurs différentes toutes les 30 minutes.

• Evitez d'utiliser une combinaison de caractères et une couleur de fond avec une grande différence de luminance

Evitez d'utiliser des couleurs grises, celles-ci peuvent facilement entraîner une détérioration d'image.

À éviter : des couleurs avec une grande différence de luminance (noir & blanc, gris)

Modifiez périodiquement la couleur des caractères

Utilisez des couleurs claires avec peu de différence de luminance

• Cycle : Modifiez la couleur des caractères et celle du fond toutes les 30 minutes

Toutes les 30 minutes, modifiez les caractères avec un mouvement.

Toutes les zones affichent périodiquement une image en mouvement associée à un logo.

• Cycle : affichez une image en mouvement associée à un logo pendant 60 secondes après 4 heures d'utilisation.

Le meilleur moyen de protéger votre moniteur contre la détention d'image est de le mettre hors tension ou de régler votre PC ou votre système sur un programme d'économiseur d'écran lorsque vous ne l'utilisez pas. Le service de garantie sera également limité sur la base du manuel d'instructions.

Applique la fonction screen scroll (défilement de l'écran) au produit

• Appliquez la fonction Screen Scroll (Défilament de l'écran)
• Symptôme : Barre horizontalement de couleur noire se déplacant vers le haut et vers le bas.

• Sélectionnez la méthode

Manuel d'instructions : Menu OSD -> Set Up (Paramètres) -> Safety Screen (Ecran sécurité) -> Screen Scroll (Défilément de l'écran)

Intervalle de temps : 1~10 heures (recommandé : 1)

• (Vérifiez le Manuel d'utilisation du CD à "Fonction OSD". Certains modèles ne seront pas disponibles)

• Applique la fonction Screen Pixel (Pixel d'écran)
• Symptôme : Un point de couleur noire se déplace verticalement.

• Sélectionnez la méthode

Manuel d'instructions : Menu OSD -> Set Up (Paramètres) -> Safety Screen (Ecran sécurité) -> Pixel.

Intervalle de temps : 1 ~ 10 heures (recommandé : 1)

Durée:10~50 secondes (recommandée:50)

• Appliquez la fonction Screen Bar (barre d'écran)
• Symptôme : Barre horizontalement/verticalement de couleur noire se déplacant verticalement.

• Sélectionnez la méthode. Manuel d'instructions : Menu OSD -> Set Up (Paramètres) -> Safety Screen (Ecran sécurité) -> Bar (Barre) Intervalle de temps: 1 ~ 10 heures (recommandé : 1) Durée: 10~50 secondes (recommandé: 50)

Remarque

(Vérifiez le Manuel d'utilisation du CD à "Fonction OSD". Certains modèles ne seront pas disponibles)

• Appliquez la fonction Screen Erasing (Gomme d'écran)
• Symptôme : 2 blocs verticaux se déplacent en effaçant l'écran

• Sélectionnez la méthode. Manuel d'instructions : Menu OSD -> Set Up (Paramètres) -> Safety Screen (Ecran sécurité) -> Eraser (Gomme) Intervalle de temps: 1~10 heures (recommandé : 1) Durée: 10~50 secondes (recommandé: 50)

Remarque

• (Vérifiez le Manuel d'utilisation du CD à "Fonction OSD". Certains modèles ne seront pas disponibles)

© 1995-2008 Samsung Electronics Co., Ltd. Tous droits réservés.

Consignes de sécurité

Connexions

Utilisation du logiciel

Réglage du moniteur

Dépannage

\section*{Caractéristiques techniques} Information

Annexe

Comment contacter

Samsung dans le monde

Terme

Comment éliminer ce

produit

Autorité

www.samsung.com

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

Annexe

Comment contacter Samsung dans le monde

Remarque

• Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com/us

CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com/ca

MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com/mx

ARGENTINE 0800-333-3733 http://www.samsung.com/ar

BRAZIL 0800-124-421 http://www.samsung.com/br

CHILE 800-SAMSUNG(726-7864) http://www. samsung. com/c/

COLOMBIA 01-8000112112 http://www.samsung.com.co

COSTA RICA 0-800-507-7267 http://www.samsung.com/latin

ECUADOR 1-800-10-7267 http://www.samsung.com/latin

EL SALVADOR 800-6225 http://www.samsung.com/latin

GUATEMALA 1-800-299-0013 http://www.samsung.com/latin

JAMAICA 1-800-234-7267 http://www.samsung.com/latin

PANAMA 1-800-7267 http://www.samsung.com/latin

PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin

REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin

TRINIDAD & TOBAGO 1-800-SAMSUNG(726-7864) http://www.samsung.com/latin

VENEZUELA 0-800-100-5303 http://www.samsung.com/latin

AUSTRIA 0800-SAMSUNG(726-7864) http://www.samsung.com/at

BELGIUM 0032 (0)2 201 24 18 http://www.samsung.com/be

844 000 844 http://www.samsung.com/cz

CZECH REPUBLIC	Distributor pro Českou republiku:Samsung Zrt, Česka organizačni složka Vyskočilova 4,14000 Praha 4
DENMARK	70 70 19 70 http://www.samsung.com.dk
FINLAND	030-6227 515 http://www.samsung.com/fi
FRANCE	3260 SAMSUNG(726-7864)08 25 08 65 65 (€ 0,15/min) http://www.samsung.com/fr
GERMANY	01805-121213 (€ 0,14/Min) http://www.samsung.de
HUNGARY	06-80-SAMSUNG(726-7864) http://www.samsung.com/hu
ITALIA	800-SAMSUNG(726-7864) http://www.samsung.com/it
LUXEMBURG	0035 (0)2 261 03 710 http://www.samsung.com/be
NETHERLANDS	0900 20 200 88 (€ 0,10/Min) http://www.samsung.com/nl
NORWAY	815-56 480 http://www.samsung.com/no
POLAND	0 801 801 881022-607-93-33 http://www.samsung.com/pl
PORTUGAL	80 8 200 128 http://www.samsung.com/pt
REPUBLIC OF IRELAND	0818 717 100 http://www.samsung.com/ie
SLOVAKIA	0800-SAMSUNG(726-7864) http://www.samsung.com/sk
SPAIN	902 10 11 30 http://www.samsung.com/es
SWEDEN	0771-400 200 http://www.samsung.com/se
SWITZERLAND	0800-SAMSUNG(726-7864) www.samsung.com/ch
U.K	0870-SAMSUNG(726-7864) http://www.samsung.com/uk

	CIS
ESTONIA	800-7267 http://www.samsung.ee
LATVIA	800-7267 http://www.samsung.com/lv
LITHUANIA	8-800-77777 http://www.samsung.it
KAZAKHSTAN	8-10-800-500-55-500	http://www.samsung.kz
KYRGYZSTAN	00-800-500-55-500
RUSSIA	8-800-555-55-55	http://www.samsung.ru
UKRAINE	8-800-502-0000	http://www.samsung.ua
UZBEKISTAN	8-800-120-0-400	http://www.samsung.uz

	Asia Pacific
AUSTRALIA	1300 362 603	http://www.samsung.com/au
CHINA	800-810-5858, 010-6475 1880	http://www.samsung.com.cn
HONG KONG	3698-4698	http://www.samsung.com/hk
INDIA	3030 8282, 1800 110011	http://www.samsung.com/in/
INDONESIA	0800-112-8888	http://www.samsung.com/id
JAPAN	0120-327-527 http://www.samsung.com/jp
MALAYSIA	1800-88-9999 http://www.samsung.com/my
NEW ZEALAND	0800SAMSUNG(726-7864)	http://www.samsung.com/nz
PHILIPPINES	1800-10-SAMSUNG(726-7864)	http://www.samsung.com/ph
SINGAPORE	1800-SAMSUNG(726-7864) http://www.samsung.com/sg
THAILAND	1800-29-3232, 02-689-3232	http://www.samsung.com/th

TAIWAN 0800-329-999 http://www.samsung.com/tw

VIETNAM 1800588889 http://www.samsung.com/vn

Signaux de synchronisation

Les signaux de synchronisation font référence aux signaux standards nécessaires pour afficher les couleurs voulues sur le moniteur. Ils comprennent les signaux de synchronisation verticale et horizontale. Ces signaux affichent des images couleur normales pour la résolution et la fréquence choisies.

Types de signaux de synchronisation

Séparée	Il s'agit d'un schéma de transmission individuelle des signaux de synchronisation verticale au moniteur.
Composite	Il s'agit d'un schéma qui combine les signaux de synchronisation verticale en un signal composite transmis au moniteur. Les moniteur affiche les signaux de couleur après avoir décomposé le signal composite en signaux couleurs originaux.

Pas de masque

L'image de l'écran est composée de points rouges, verts et bleus. Plus les points sont proches, plus la résolution est haute. La distance entre deux points de même couleur est appelée 'Distance entre les Deux Points'. Unité: mm

Fréquence verticale

L'écran doit être réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour l'utilisateur. La fréquence de cette répétition par seconde est appelée Fréquence Verticale ou le Taux de Rafraîchissement. Unité: Hz

Par exemple :

Si une lampe s'allume 60 fois par seconde, on dit qu'elle a une fréquence de 60 Hz

Fréquence horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontalement de l'écran s'appelle Cycle Horizontale. Le nombre inverse de Cycle Horizontale est appelé la Fréquence Horizontale. Unité: kHz

Entrecroiser et méthode de non-entrecroiser

La méthode Entrecroisé consiste à montrer les lignes horizontales de l'écran dans l'ordre de haut en bas. La méthode Non-Entrecroisé est utilisée dans la plupart des moniteurs pour s'assurer une image claire. La méthode Entrecroisé est la même que celle de la télévision. La méthode Entrecroisé est la même que celle de la télévision.

Plug & play

Ceci est une fonction qui apporte la qualité d'écran pour l'utiliser en permettant l'échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le standard international VESA DDC pour la fonction Plug & Play.

Résolution

Le nombre de points verticaux et horizontaux constitue l'image d'écran appelée 'résolution'. Ce nombre montre la précision de l'affichage. La haute résolution est excellente pour accomplir des tâches multiples car plus d'informations et d'images peuvent être affichées sur l'écran.

Par exemple :

Si la résolution est de 1360 x 768,ILA signifie que l'écran est constitué de 1360 points horizontals (resolution horizontale) et de 768 lignes verticales(résolution verticale).

Commande de crans multiples (MDC)

Une commande d'écrans multiples (MDC) est une application qui permet de contrôler facilement et simultanément divers écrans à partir d'un PC. Le RS-232C, une norme de la communication en série, est

Comment éliminer ce produit

Comment éliminer ce produit (déchets d'équipements électriques et électroniques) - Europe uniquement

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective) Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Autorité

Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis.

© 2008 Samsung Electronics Co., Ltd. Tous droits réservés.

Toute reproduction par quelque moyen que ce soit est strictement interdite sans l'autorisation écrite de Samsung Electronics Co., Ltd.

Samsung Electronics Co., Ltd. n'est pas responsable des dommages ou accidents survenus lors de l'installation, de la démonstration ou de l'utilisation de ce matériel.

Logo de Samsung sont des marques commerciales déposées de Samsung Electronics Co., Ltd.; "Microsoft", "Windows", "Windows NT" sont des marques commerciales déposées de Microsoft Corporation. "VESA", "DPM" et "DDC" sont des marques commerciales déposées de Video Electronics Standard Association; Le nom et le logo d"ENERGY STAR" sont des marques commerciales déposées de U. S. Environmental Protection Agency (EPA). En sa qualité de partenariat avec ENERGY STAR, Samsung Electronics Co., Ltd. affirme que ce produit répond aux directives de ENERGY STAR concernant l'économie de l'énergie. Tous les autres noms de produits mentionnés ci-dessous peuvent être les marques ou les marques déposées de leurs propriétaires respectifs.
