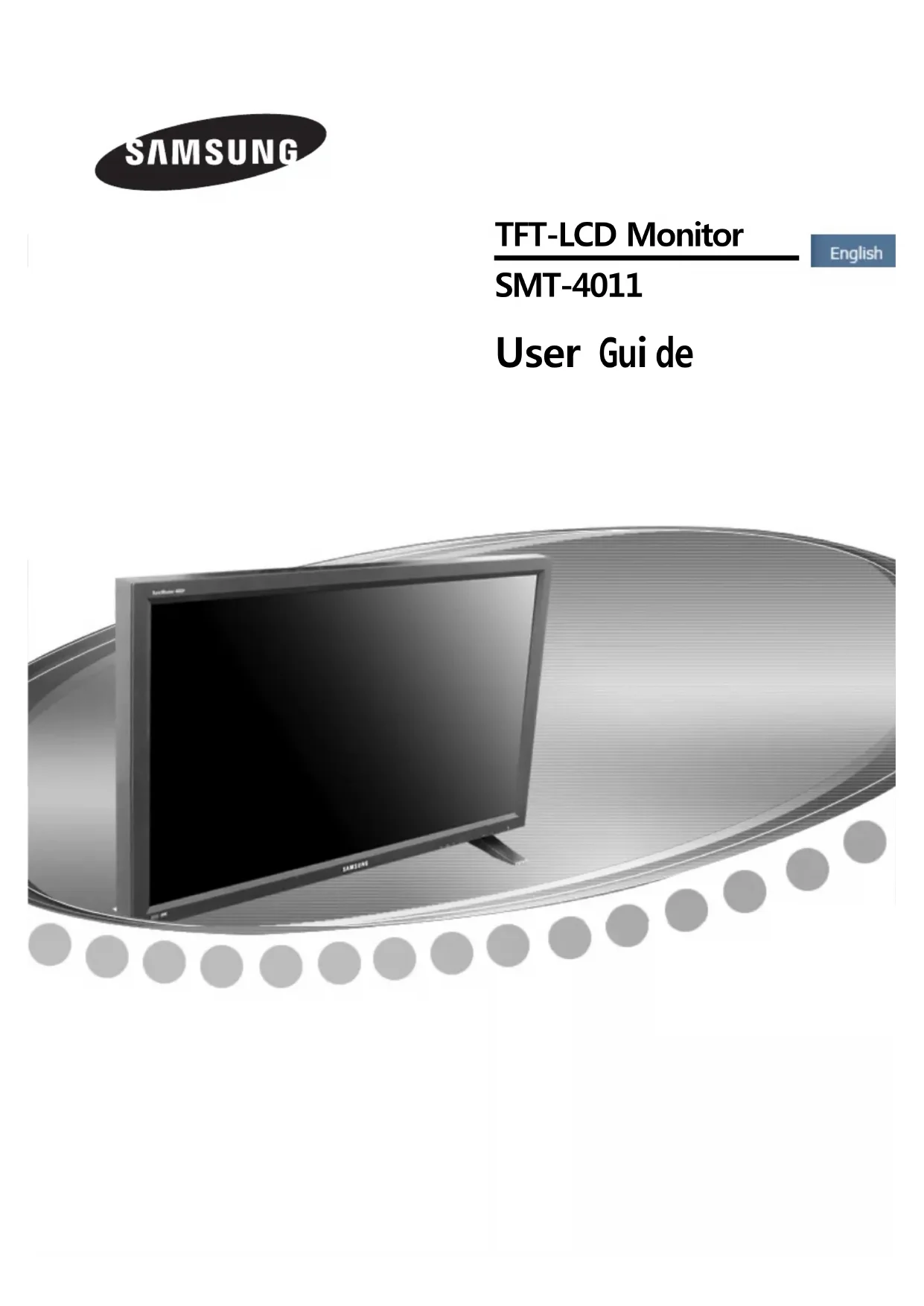

MODE D'EMPLOI SMT4011N SAMSUNG

zt{T[WXXTk__UGGG_Wzt{T[WXXTk__UGGG_W YWW^TXXTY_GGG㝘䟸GYa\_aY]YWW^TXXTY_GGG㝘䟸GYa\_aY]6(6.%&/10+614 5/6 0RGHGĜHPSORL l|[UGGGXl|[UGGGX YWW^TXXTY^GGG㝘䟸G[aYXaX[YWW^TXXTY^GGG㝘䟸G[aYXaX[La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performance. Consignes de sécurité Signalement

Veuillez lire les consignes de sécurité suivantes, conçues pour éviter d'endommager le matériel et de blesser l'utilisateur.

Avertissement / Attention Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel.

Avertissement/Attention Intérdit Important a lire et a comprendre dans toutes circonstances.Ne pas démonter Déconnecter la prise de la sortie du courant.Ne pas toucher Mettez dans un endroit stable pour empecher une décharge électrique. Alimentation

Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPM. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran. Les images n'ont qu'une valeur de référence et ne sont pas applicables à tous les cas (ni à tous les pays).

Ne pas utiliser une prise endommagée ou desserrée.

Ceci peut causer une décharge électrique ou un incendie.

Ne pas débrancher une prise en la tirant par son cordon.

Ceci peut causer une décharge électrique ou un incendie. Consignes de sécurité Signalement Alimentation Installation Nettoyage Autres Introduction Connexions Utilisation du logiciel Réglage du moniteur Réglage du moniteur Dépannage Caractéristiques techniques Information Annexe

zt{T[WXXT__UGGGXzt{T[WXXT__UGGGX YWW^TXXTY_GGG㝘䟸GYa[^aXYYWW^TXXTY_GGG㝘䟸GYa[^aXYUtiliser uniquement des prises correctement reliées à la terre.

Un sol inadapté peut causer un choc électrique ou un incendie. (Appareils de CLASSE l uniquement.)

Branchez la prise d’alimentation, en veillant à ce qu’elle ne bouge pas.

Une mauvaise connexion entraîne des risques d’incendie.

Ne pas tordre ni la prise ni son cordon. Ne pas poser d’objet lourd sur ces deux éléments.

Ceci peut causer une décharge électrique ou un incendie.

Ne pas brancher trop multiprises ou de cordons à une même prise.

Ne pas brancher trop de multiprise ou de câbles à la prise de courant.

Ne débranchez pas le cordon d'alimentation lorsque le moniteur est sous tension.

Cela pourrait entraîner une surtension et endommager le moniteur.

N'utilisez pas le cordon d'alimentation lorsque la prise ou le connecteur est poussiéreux.

Si la prise ou le connecteur est poussiéreux, nettoyez-le avec un chiffon sec.

L'utilisation du cordon d'alimentation avec une prise ou un connecteur poussiéreux peut provoquer un choc électrique ou un incendie.

Pour déconnecter l'appareil du secteur, la prise doit être débranchée de la prise électrique du secteur. Par conséquent, la prise du secteur doit être en état de marche.

Ceci peut causer une décharge électrique ou un incendie. Installation

Veillez à contacter un centre de services homologué lorsque vous installez votre écran dans un endroit très poussiéreux, humide, exposé à des températures élevées ou faibles ou à des produits

zt{T[WXXT__UGGGYzt{T[WXXT__UGGGY YWW^TXXTY_GGG㝘䟸GYa[^aX^YWW^TXXTY_GGG㝘䟸GYa[^aX^chimiques, ou s’il fonctionne sans interruption, par exemple dans les aéroports, les gares, etc. Le non-respect de ce qui précède peut gravement endommager le moniteur.

Mettez votre moniteur dans un endroit peu humide et non poussiéreux.

Un choc électrique ou un incendie peuvent être provoqués à l'interieur du moniteur.

Ne pas faire tomber le moniteur si vous le déplacez.

Ceci peut endommager le moniteur ou blesser les utilisateurs.

Installez la base du moniteur dans une vitrine ou sur une étagère de façon à ce que l’extrémité de la base ne dépasse pas de la vitrine ou de l’étagère.

S'il tombait, le produit pourrait s'endommager ou blesser quelqu'un.

Ne placez pas le produit sur une surface instable ou trop petite.

Placez le produit sur une surface plane et stable, pour éviter qu’il ne tombe et blesse quelqu’un, tout particulièrement un enfant.

Ne placez pas le produit directement sur le sol.

Quelqu’un pourrait trébucher dessus, tout particulièrement un enfant.

Cela pourrait provoquer un incendie.

Conservez tout appareil chauffant à distance du câble d’alimentation.

La fonte du revêtement du câble peut entraîner un risque de choc électrique ou d’incendie.

N’installez pas le produit dans un environnement mal ventilé, par exemple une étagère, un placard, etc.

Toute augmentation de la température interne entraîne un risque d’incendie.

zt{T[WXXT__UGGGZzt{T[WXXT__UGGGZ YWW^TXXTY_GGG㝘䟸GYa[^aX^YWW^TXXTY_GGG㝘䟸GYa[^aX^Placer le moniteur sur une surface plane et stable.

Il peut être ainsi abîmé ou cassé.

Ne pas utiliser le moniteur sans son support.

La surface de TFT-LCD peut ainsi être abîmée.

L'installation du support mural doit être réalisée par un installateur professionnel.

Un personnel non qualifié pourrait se blesser lors de l'installation.

Utilisez uniquement le matériel d'installation spécifié dans le mode d'emploi.

Lors de l’installation du produit, veillez à le maintenir éloigné d’au moins 10 cm du mur afin d’assurer une bonne ventilation.

Une ventilation insuffisante peut provoquer une augmentation de température interne du produit. Cela entraîne une réduction de la durée de vie des composants réduite et une diminution des performances.

Conservez l'emballage plastique (sac) hors de portée des enfants.

L'enfant risque de suffoquer s'il joue avec l'emballage plastique (sac). Nettoyage

Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de l ecran (TFT-LCD), essuyez avec un tissu doux légèrement humide.

Ne pas pulvériser le détergent directement sur le moniteur.

Ceci peut causer des dommages, choc électrique ou un incendie.

Utiliser le détergent recommandé avec un chiffon doux.

zt{T[WXXT__UGGG[zt{T[WXXT__UGGG[ YWW^TXXTY_GGG㝘䟸GYa[^aX^YWW^TXXTY_GGG㝘䟸GYa[^aX^Si le connecteur entre la prise et la broche est poussiéreux ou sale, le nettoyer correctement avec un chiffon sec.

Un connecteur sale peut causer une décharge électrique ou un incendie.

Assurez-vous que le cordon d’alimentation est débranché avant de nettoyer le produit.

Ceci pourrait provoquer un choc électrique ou un incendie.

Débranchez le cordon d’alimentation de la prise secteur et essuyez le produit à l’aide d’un chiffon doux et sec.

N’utilisez pas de produit chimique, tels que de la cire, du benzène, de l’alcool, du diluant, de l’insecticide, du désodorisant, du lubrifiant ou du détergent. Autres

Ne pas enlever le panneau supérieur ni le panneau arrière.

Ceci peut causer une décharge électrique ou un incendie.

Demander cette opération à un personnel de service qualifié.

Déconnecter le moniteur s’il ne fonctionne pas normalement, si vous notez des bruits ou des odeurs inhabituels. Contactez votre revendeur ou service agréé.

Ceci peut causer une décharge électrique ou un incendie.

Ne placez pas le produit dans un environnement exposé à l’essence, à la fumée ou à l’humidité ; n’installez pas le produit dans un véhicule.

Cela peut gener son fonctionnement ou provoquer un incendie.

Éviter plus particulièrement d'utiliser votre moniteur près d'une source d'eau ou à l'extérieur s'il venait à neiger ou à pleuvoir.

Si le moniteur tombe ou si son enveloppe est abîmée, éteignez-le et débranchez la prise de courant. Contactez ensuite le Centre d'Assistance.

Le moniteur pourrait mal fonctionner, provoquant une électrocution ou un incendie.

zt{T[WXXT__UGGG\zt{T[WXXT__UGGG\ YWW^TXXTY_GGG㝘䟸GYa[^aX^YWW^TXXTY_GGG㝘䟸GYa[^aX^N’essayez pas de déplacer le moniteur en tirant uniquement sur le fil ou sur le câble de signal.

Ceci peut causer un choc électrique, un incendie ou des bléssures.

Ne déplacez pas le moniteur vers la gauche ni la droite en le tirant par son cordon ou le câble de signal.

Ceci peut causer un choc électrique, un incendie ou des bléssures.

Ne pas couvrir les ouvertures du moniteur.

Une mauvaise ventilation peut causer une panne ou un incendie.

Ne pas placer de récipient contenant de l'eau, des produits chimiques ou de petits objets métalliques sur le moniteur.

Cela peut gener son fonctionnement ou provoquer un incendie.

Si un corps étranger venait a tomber dans le moniteur, débranchez la prise électrique et contacter le Centre d'Assistance.

Conservez le produit à distance de tout aérosol chimique ou de toute substance inflammable.

Ceci peut causer une explosion ou un incendie.

Ne jamais insérer d’objet métallique dans les ouvertures du moniteur.

Ceci peut causer un choc électrique, un incendie ou des bléssures.

N'insérez aucun objet métallique, comme un câble ou un foret, et aucun objet inflammable, comme un morceau de papier ou une allumette, dans le ventilateur, la prise casque ou les prises AV.

Cela pourrait en effet provoquer un incendie ou un choc électrique. Si une substance étrangère ou de l'eau pénètre dans le produit, mettez-le hors Laissez votre moniteur éteint en cas d'orage et d'éclairs ou lorsque vous avez besoin de le laisser inutilisé pendant une période assez longue.

Le moniteur pourrait mal fonctionner, provoquant une électrocution ou un incendie.

zt{T[WXXT__UGGG]zt{T[WXXT__UGGG] YWW^TXXTY_GGG㝘䟸GYa[^aX^YWW^TXXTY_GGG㝘䟸GYa[^aX^tension, débranchez le connecteur d'alimentation de la prise murale et contactez le centre de services.

Si vous visualisez un écran fixe pendant une longue période de temps, une image résiduelle ou floue peut apparaître.

Passez en mode économie d'énergie ou réglez l'économiseur d'écran sur image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée.

Réglez la résolution et la fréquence aux niveaux appropriés à votre modele.

Des niveaux de résolution et de fréquence qui ne sont pas adaptés peuvent abîmer votre vue. 40 pouces (101,6 cm) - 1360 X 768

Regarder le moniteur de trop près peut entraîner des troubles de la vision.

Pour réduire la fatigue oculaire, faites une pause d'au moins cinq minutes toutes les heures lorsque vous êtes devant le moniteur.

N'installez pas le produit sur une surface non stable ou irrégulière ni dans un endroit soumis à des vibrations.

S'il tombait, le produit pourrait s'endommager ou blesser quelqu'un. L'utilisation du produit dans un endroit soumis à des vibrations peut raccourcir sa durée de vie ou entraîner un début d'incendie.

Débranchez le cordon d'alimentation lorsque vous déplacez l'écran. Vérifiez que tous les câbles, y compris celui de l'antenne et ceux reliant d'autres appareils, sont débranchés avant de déplacer le moniteur.

Un câble non débranché peut être endommagé et occasionner un incendie ou un choc électrique.

zt{T[WXXT__UGGG^zt{T[WXXT__UGGG^ YWW^TXXTY_GGG㝘䟸GYa[^aX^YWW^TXXTY_GGG㝘䟸GYa[^aX^Tenez le produit hors de portée des enfants, qui pourraient l’endommager en s’y accrochant.

La chute d’un produit peut causer des blessures et parfois la mort.

Si vous prévoyez de ne pas utiliser le produit pendant une longue période, débranchez-le.

Le non-respect de cette instruction peut entraîner une émission de chaleur due à l’accumulation de poussière ou une dégradation de l’isolation, dont peut découler un choc électrique ou un incendie.

Ne placez pas d’objets pouvant attirer un enfant (jouets favoris ou objets tentants) sur le produit.

L’enfant pourrait tenter d'escalader le produit pour récupérer cet objet. Ceci pourrait entraîner la chute de l’objet, qui peut blesser ou même tuer l’enfant.

Lorsque vous ôtez les piles de la télécommande, veillez à ne pas les laisser à la portée des enfants qui pourraient les avaler. Tenez les piles hors de portée des enfants.

En cas d'absorption, consultez un médecin immédiatement.

Lorsque vous remplacez les piles, placez-les dans la position de polarité correcte +/- comme indiqué sur le compartiment à piles.

Une polarité incorrecte peut endommager ou provoquer une fuite de la pile et occasionner un incendie, des blessures ou des dégâts.

Utilisez uniquement les piles standard indiquées. N'utilisez pas de piles neuves avec des piles usées.

Peut endommager ou provoquer une fuite de la pile et occasionner un incendie, des blessures ou des dégâts.

Vérifiez que deux personnes sont présentes lors de tout déplacement du produit.

La chute du produit peut entraîner un dysfonctionnement du matériel ou des blessures.

zt{T[WXXT__UGGG_zt{T[WXXT__UGGG_ YWW^TXXTY_GGG㝘䟸GYa[^aX^YWW^TXXTY_GGG㝘䟸GYa[^aX^recyclage local ou dans un magasin vendant le même type de batterie. © 1995~2008 Samsung Electronics Co., Ltd. Tous droits résérvés. La batterie et la batterie rechargeable ne sont pas des déchets ordinaires et doivent mises au rebus à des fins de recyclage. Il incombe au client de mettre au rebus les batteries usées.

Le client peut mettre au rebus les batteries usées dans un centre de

zt{T[WXXT__UGGGXXzt{T[WXXT__UGGGXX YWW^TXXTY_GGG㝘䟸GYa[^aX^YWW^TXXTY_GGG㝘䟸GYa[^aX^La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performance. Introduction Contenu de l’emballage

Remarque• Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeurr. Contactez votre revendeur le plus proche si vous souhaitez acheter des équipements optionnels.Remarque• Ne placez pas le produit directement sur le sol.

Manuel Mode d'emploi Carte de Garantie (N'est pas disponible dans toutes les agenc es) Guide de l’utilisateur, logiciels MDC

Câble Câble de signal VGA (15 broches D-SUB) Fil électrique

Consignes de sécurité Introduction Contenu de l’emballage Votre moniteur Agencement mécanique Connexions Utilisation du logiciel Réglage du moniteur Dépannage Caractéristiques techniques Information Annexe

Vendu séparément Kit de fixation au mur Kit haut-parleurs Support fixe Câble DVI Câble BNC Votre moniteur Façade

Il permet d’ouvrir l’OSD et d’activer un élément de menu en surbrillance.

2) Bouton Monter-Descendre

Déplace d’un poste du menu à un autre verticalement ou ajuste la valeur du menu sélectionné.

zt{T[WXXT__UGGGXZzt{T[WXXT__UGGGXZ YWW^TXXTY_GGG㝘䟸GYa[^aX^YWW^TXXTY_GGG㝘䟸GYa[^aX^Déplace d’un poste du menu à un autre horizontalement ou ajuste la valeur du menu sélectionné. Ajuste également le volume du son.

Pour sélectionner le menu d'affichage à l'écran OSD.

SOURCE llume l’indicateur du signal d’entrée en cours de présentation. Le changement de source n'est possible que pour les appareils externes connectés au moniteur. [PC]

[Component] >> Cliquez ici pour voir une animation.

Appuyez sur ce bouton pour contrôler la fenêtre PIP. Puisque le BNC et le composant utilisent le même terminal, il est impossible de faire chevaucher plus d'un PIP (incrustation d’image) à l'écran. >> Cliquez ici pour voir une animation.

V / S-Vidéo / Composant

V / S-Vidéo / Composant

Bouton marche/arrêt Utiliser ce bouton pour allumer et éteindre le moniteur.

8) Voyant d'alimentationr

Indique que le Mode d'économie est en position normale ou Puissance.

9) Capteur télécommande

Orientez la télécommande en direction de ce point sur le Moniteur. Remarque

• Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vo us ne vous en servez pas ou quand vous absentez pour un long moment.

• Pour une information détaillée concernant le branchement des câbles, se reporter à la rubrique Connecter des câbles dans "Installation". La configuration de l’arrière du moniteur peut varier légèrement suivant le modèle du moniteur.

3) Bouton Gauche-Droite / Bouton Volume1) POWER SW (Interrupteur Marche / Arrêt)

ON/OFF Allume et éteint le moniteur.

2) POWER IN (Port d'alimentation)

Cordon d'alimentation, connecte le moniteur et la prise murale.

4) DVI / PC IN [RGB] (Connexion vidéo PC)

Utilisation d'un 15 broches D-Sub mode PC (PC analogue)

5) DVI / PC IN [DVI(HDCP)] (Connexion

vidéo PC) Utilisation d'un DVI-D vers DVI-D - mode DVI (PC numérique)

6) DVI / PC IN [PC/DVI/BNC AUDIO IN]

(Terminal de connexion audio (entrée) PC/DVI/BNC)

7) COMPONENT AUDIO IN [L-AUDIO-R]

(Terminal de connexion audio (entrée) Composantes)

, H, V] (Connexion vidéo BNC / Connexion finale des composantes (sortie)) BNC (PC analogique) Connexion : connecte les ports R, G, B, H, V Connexion des Composantes : connecte les ports P R, Y, PB

H, V] (Connexion vidéo BNC / Connexion finale des composantes(entrée))

11) AV OUT [VIDEO](Connexion vidéo ):

12) AV IN [VIDEO](Connexion vidéo )

13) AV OUT [S-VIDEO](Connexion S-Vidéo ):

mode S-Vidéo (sortie)

14) AV IN [S-VIDEO](Connexion S-Vidéo )

connexion audio du moniteur (sortie)) AUDIO OUT est le terminal pour la sortie son PC, DVI ou BNC.

• Le nombre de moniteurs pouvant être connectés à une sortie de boucle diffère en fonction de la configuration, notamment du câble, de la source du signal, etc. Pour éviter toute dégradation du câble ou de la source du signal, il est conseillé de ne pas connecter plus de 10 moniteurs.

17) Verrou Kensington

Le verrou Kensington est un périphérique utilisé pour fixer physiquement le système lorsque vous l'utilisez dans un lieu public. (le dispositif de verrouillage est fourni séparément.) Contactez le revendeur de votre périphérique de verrouillage pour obtenir des informations sur son utilisation. Remarque

• Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.

Télécommande Remarque

• LLes performances de la télécommande peuvent être affectées par une télévision ou d'autres appareils électroniques fonctionnant près du moniteur. Les disfonctionnements sont dus aux interférences de fréquences.

19. Haut - Bas et Gauche-Droite

Il allume et éteint le moniteur.

Bouton de lancement rapide MagicNet. - Cette fonction n'est pas disponible sur ce moniteur.

Bouton de lancement rapide MDC.

Ce bouton active ou désactive toutes les touches de fonction de la télécommande et du moniteur, à l'exception des touches de mise sous tension et LOCK.

Utilisez ces boutons pour Magic Net. - Cette fonction n'est pas disponible sur ce moniteur.

• Alphabétiques/numériques : Utilisez ces boutons pour saisir l'adresse d'un site Web.

• DEL : Equivalent de Retour arrière.

• SYMBOL : A utiliser pour la saisie de signes. (.O_-)

• ENTER : A utiliser pour toute saisie.

Appuyez sur ce bouton pour sélectionner les chaînes au delà de 100. Par exemple, pour sélectionner la chaîne 121, appuyez sur “+100”, puis appuyez sur “2”, puis sur “1”. - Cette fonction n'est pas disponible sur ce moniteur.

Il permet également de régler le volume audio.

zt{T[WXXT__UGGGX^zt{T[WXXT__UGGGX^ YWW^TXXTY_GGG㝘䟸GYa[^aX_YWW^TXXTY_GGG㝘䟸GYa[^aX_Les chaînes de télévision proposent des services d'informations écrites via le Télétexte. [TTX / MIX sont principalement utilisés en Europe.

10) MENU Il permet d’ouvrir l’OSD et d’activer un élément de menu en surbrillance. 11) ENTER Active le menu mis en surbrillance. 12) P.MODE Bouton Canal précédent - Ce bouton sert à revenir à la première chaîne précédente.

Il permet de régler l’affichage écran automatiquement. (PC) Si vous modifiez la résolution à partir du panneau de configuration, la fonction Réglage Automatique sera exécutée. 14) PRE-CH Bouton Canal précédent - Ce bouton sert à revenir à la première chaîne précédente. - Cette fonction n'est pas disponible sur ce moniteur. 15) CH/P En mode TV, sélectionne le canal TV. - Cette fonction n'est pas disponible sur ce moniteur. 16) SOURCE Lorsque vous appuyez sur ce bouton, le mode actuel est affiché dans en bas de la partie centrale de l'écran. AV / Ext. / S-Video /Component Mode : P.MODE( Picture Mode ) Le moniteur a quatre paramétrages automatiques de l'image. Ils sont prédéfinis en usine. Puis appuyez de nouveau sur ce bouton pour afficher les différents modes prédéfinis. ( Dynamique Standard Cinéma Personnalisé ) PC / DVI Mode : M/B ( MagicBright™ ) MagicBright™ est une nouvelle fonction du moniteur qui offre une qualité d'affichage en matière de luminosité et de clarté deux fois supérieure à celle d'autres moniteurs existants. Puis appuyez de nouveau sur ce bouton pour afficher les différents modes prédéfinis ( Loisirs Internet Texte Personnalisé ) 17) INFO Les informations relatives à l'image actuelle s'affichent en haut à gauche de l'écran. 18) EXIT Il permet de quitter ou de fermer l’écran de menu.

19) Haut - Bas et Gauche-Droite

Permet de se déplacer horizontalement ou verticalement entre les éléments du menu et de régler les valeurs sélectionnées. 20) S.MODE Lorsque vous appuyez sur ce bouton, le mode audio en cours est affiché en bas à gauche de l’écran. Le moniteur comprend un amplificateur haute fidélité intégré. Puis appuyez de nouveau sur ce bouton pour afficher les différents modes prédéfinis ( Standard

Appuyez une fois sur le bouton pour bloquer l'écran. Appuyez une nouvelle fois pour le débloquer.

Allume/éteint la radio FM. En mode PC/DVI, définit uniquement le SON pour la . En mode Video SOURCE (SOURCE vidéo) général, bascule sur la fonction FM Radio (Radio FM) et éteint l'écran. Dans les zones où le signal est faible, il se peut que la radio FM subisse des interférences. - Cette fonction n'est pas disponible sur ce moniteur.

Appuyez sur ce bouton pour modifier la taille de l'écran. 24) SRS SRS

SAP Mono 26) PIP Appuyez sur ce bouton pour contrôler la fenêtre PIP 27) SOURCE Chaque fois que vous appuyez sur le bouton, la source du signal de la fenêtre ISI change. (PIP)

Echange du contenu des images main et PIP. L’image de la fenêtre PIP apparaît sur l’écran principal et celle de l’écran principal apparaît dans la fenêtre PIP. 29) SIZE Pour changer la Taille de la fenêtre PIP. 30) REW Rembobinage 31) STOP Arrêt 32) PLAY / PAUSE Lecture / Pause 33)

1. Agencement mécanique

Lorsque vous installez VESA, vérifiez que vous le faites en conformité avec les normes internationales VESA. z Achat et installation d'une fixation conforme aux normes VESA : veuillez vous adresser au revendeur Samsung le plus proche pour passer commande et prendre rendez-vous. Des installateurs professionnels se déplaceront alors à votre domicile pour mettre en place la fixation.

Toute manipulation de l'écran LCD requiert la présence d'au moins deux personnes.

Samsung ne saurait être tenu pour responsable des éventuels dégâts ou blessures résultant d'une installation faite par le client.

zt{T[WXXT__UGGGYXzt{T[WXXT__UGGGYX YWW^TXXTY_GGG㝘䟸GYa[^aX_YWW^TXXTY_GGG㝘䟸GYa[^aX_Dimensions Pour poser la fixation au mur, utilisez uniquement des vis à métaux de 6 mm de diamètre et de 8 à 12 mm de long.

6. Installation murale

z Faites appel à un technicien pour installer la fixation murale.

Samsung Electronics ne saurait être tenu responsable des dommages matériels ou corporels qui pourraient être causés en cas d'installationpar le client.

Ce produit doit être installé sur des murs en ciment. Le produit risque de glisser s'il est installé sur du plâtre ou du bois. Composants Utilisez uniquement les composants et accessoires livrés avec le produit.

(4) Ancrage (11) Installation murale Insérez la vis imperdable et vissez la dans le sens de la flèche.Fixez ensuite la fixation au mur.

zt{T[WXXT__UGGGYYzt{T[WXXT__UGGGYY YWW^TXXTY_GGG㝘䟸GYa[^aX_YWW^TXXTY_GGG㝘䟸GYa[^aX_Il y a deux bras (gaucheet droit). Utilisez le brasapproprié. Avant de percer le mur, vérifiez si la distance entre lesdeux coches d'enclenchement situées au dos du produitest correcte. Si elle est trop longue ou trop courte, desserrez les 4 visde la fixation murale pour régler la distance. A. Distance entre les deuxcoches d'enclenchement Reportez-vous au schéma d'installation et marquez les trous àpercer sur le mur. Utilisez la mèche de 5,0 mm pour percer destrous de plus de 35 mm. Fixez chaque ancrage dans le trou correspondant.Faites correspondre les trous des supports et des bras avec lestrous de l'ancrage correspondant, puis insérez et serrez les 11vis

Pour monter le produit sur la fixation murale La forme du produit varie en fonction du modèle. (L'assemblage de la suspension en plastique et la vis sont identiques.)

dans la suspension en plastique.

1. Après avoir monté le produit sur la fixation

murale, assurezvous qu'il est correctement fixé aux suspensions en plastiquedroite et gauche.

2. Lors de l'installation du produit sur son support,

veillez à nepas vous coincer les doigts dans les trous.

3. Vérifiez que le support mural est solidement

fixé au mur pouréviter tout risque de chute du produit. Fixez les 4 vis indiquées à l'étape 2 (suspension en plas-tique + vis

) dans les trous à l'arrière du produit. Retirez la goupille de sécurité (

), puis insérez les 4 supportsdu produit dans les trous correspondants sur la fixation (

).Placez ensuite le produit (

) en veillant à ce qu'il soit solide-ment attaché à la fixation. Veillez à réinsérer et à serrer lagoupille de sécurité (

) pour fixer solidement le produit ausupport. A. Ecran à plasma B. Fixation murale C. Mur Réglage de l'ange de la fixation murale Réglez l'angle de la fixation à -2° avant de la fixer au mur.

2. Tenez fermement la partie centrale supérieure du produit et tirez

celui-cidans la direction des flèches afin de régler l'angle.

3. Vous pouvez régler l'angle selon une plage de -2°à 15°.

Veillez à tenir la partie centrale supérieure et non lecôté droit ou gauche du produit pour régler l'angle.

zt{T[WXXT__UGGGY\zt{T[WXXT__UGGGY\ YWW^TXXTY_GGG㝘䟸GYa[^aX_YWW^TXXTY_GGG㝘䟸GYa[^aX_La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performance. Connexions Seuls les boulons fournis doivent être utiliser.

Remarque• Seuls les boulons fournis doivent être utiliser. Attention Samsung Electronics ne peut être tenu pour responsable de dommages causés par l’emploi d’une base autre que celles spécifiées. Installer le Support simple Support gauche Support droit Attention Placez l'étiquette "CAUTION" à l'envers.

1) Un "couvercle protecteur" est utilisé pour protéger l'orifice au bas du moniteur, à l'endroit vient s'insérer le

support. Assurez-vous que vous avez bien retiré le "couvercle protecteur" lorsque vous fixez le support simple ou le support fixe (vendu séparément) et refermez l'orifice en utilisant le bouchon lorsque vous utilisez le kit de fixation mural.2) Mettez le support dans l'orifice au bas du moniteur.3) Mettez le support dans l'orifice au bas du moniteur. Insérez les vis dans les orifices indiqués et serrez. (M4 × L15) Consignes de sécurité Introduction Connexions Seuls les boulons fournis doivent être utiliser. Connexion du moniteur Utilisation du logiciel Réglage du moniteur Dépannage Caractéristiques techniques Information Annexe

WZZZUGGGXWZZZUGGGX YWW^TXXTY`GGG㝘㤸GXXaYXaZZYWW^TXXTY`GGG㝘㤸GXXaYXaZZCe pied est conçu pour régler l'angle de l'écran. La société décline toute responsabilité en cas de problème découlant de l'utilisation de ce pied. N'utilisez pas le produit comme support.

Installer un support fixe (vendu séparément)

1) Un "couvercle protecteur" est utilisé pour protéger l'orifice au bas du moniteur, à l'endroit vient s'insérer le

support. Assurez-vous que vous avez bien retiré le "couvercle protecteur" lorsque vous fixez le support simple ou le support fixe (vendu séparément) et refermez l'orifice en utilisant le bouchon lorsque vous utilisez le kit de fixation mural.

2) Assurez-vous que vous avez bien positionné les éléments. (M4 × L15)

3) Mettez le support dans l'orifice au bas du moniteur.

4) Insérez les vis dans les orifices indiqués et serrez. (M4 × L15)

Connexion du moniteur

En cas de cordon d'alimentation avec terre En cas de panne, le conducteur de terre peut provoquer un choc électrique. Avant de brancher l'appareil au secteur, assurez-vous que le conducteur de terre est correctement raccordé. Avant de débrancher le conducteur de terre, débranchez l'appareil du secteur. Remarque

• Des équipements AV tels que des DVD, des magnétoscopes ou des caméscopes peuvent être connectés au moniteur comme votre ordinateur. Pour une information détaillée relative à la connexion d’équipements AV, se reporter à la rubrique Commandes Utilisateur dans Réglage de votre moniteur.

WZZZUGGGYWZZZUGGGY YWW^TXXTY`GGG㝘㤸GXXaYXaZ^YWW^TXXTY`GGG㝘㤸GXXaYXaZ^ Attention1) Connectez le fil électrique au port qui se situe au dos de votre moniteur. Mettez l'interrupteur Marche/Arrêt sur Marche.

2) Il existe trois méthodes pour connecter le câble signal à votre moniteur.

Choisissez une des méthodes suivantes : 2-1) Utilisation d'un connecteur D-sub (analogique) sur la carte vidéo. Connectez le D-sub au port RGB (RVB) 15 broches à l'arrière du moniteur et le port D-sub 15 broches à l'ordinateur. 2-2) Utilisation d'un connecteur DVI (numérique) sur la carte vidéo. Connectez le câble DVI au port DVI (HDCP) à l'arrière du moniteur et le port DVI à l'ordinateur. 2-3) Utilisation d'un connecteur BNC (analogique) sur la carte vidéo. Connectez le câble BNC au port BNC/COMPONENT IN - R, G, B, H, V à l'arrière du moniteur et

port D-sub 15 broches à l'ordinateur.

3) Raccordez un câble ici pour reproduire le son en provenance de la carte son de votre ordinateur.

4) Mettre sous tension l’ordinateur et le moniteur.

• Le câble DVI ou BNC est optionnel. Prendre contact avec un Centre d'Assistance Samsung Electronics pour l’achat d’équipements optionnels.

• Des périphériques d'entrée tels qu'un lecteur de DVD numérique sont branchés au connecteur DVI IN

moniteur à l'aide du câble DVI.

• Ensuite, démarrez le lecteur DVD contenant un DVD.

• Sélectionnez Digital à l'aide du bouton SOURCE

• Le moniteur est doté de connecteurs DVI IN pour connecter des périphériques d'entrée DVI tels qu'un lecteur de DVD numérique.

Branchement vers un magnétoscope

1) Les périphériques d'entrée AV comme les magnétoscopes ou caméscopes sont branchés sur le terminal

du moniteur au moyen du câble S-VHS ou BNC.

2) Connecter les sorties Audio (L) et Audio (R) d’un magnétoscope ou d’un caméscopes aux entrées

du moniteur en utilisant des câbles audio.

S-Viéo pour le magnétoscope ou le caméscopes en utilisant le bouton Source sur la face avant du moniteur.

4) Démarrer alors le magnétoscope ou le caméscopes en insérant une cassette.

WZZZUGGG[WZZZUGGG[ YWW^TXXTY`GGG㝘㤸GXXaYXaZ^YWW^TXXTY`GGG㝘㤸GXXaYXaZ^ Connexion d'un lecteur de DVD numérique1) Branchez un groupe de câbles audio reliant les jacks

COMPONENT AUDIO IN [L-AUDIO-R]

du Moniteur aux jacks SORTIE AUDIO sur le lecteur DVD.

2) Branchez un câble vidéo entre les jacks

BNC/COMPONENT IN - connecte les ports P R, Y, PB sur le moniteur et les jacks P

Component pour le DVD, le magnétoscope ou le caméscopes en utilisant le bouton Source sur la face avant du moniteur.

4) Démarrer alors le DVD en insérant un disque DVD.

• Le câble Component est optionnel. Si vous souhaitez des explications sur la vidéo composant, consultez le guide de l'utilisateur de votre lecteur DVD.

Branchement d'un caméscope

1) Localisez les jacks de sortie A/V sur le caméscope. Généralement, ils se situent sur le coté ou au dos du

caméscope. Branchez un groupe de câbles audio entre les jacks de SORTIE AUDIO du caméscope et les jacks

2) Branchez un câble vidéo entre le jack de

SORTIE VIDEO du caméscope et le jack

pour le caméscope, le magnétoscope ou le caméscopes en utilisant le bouton Source sur la face avant du moniteur.

4) Démarrer alors le caméscopes en insérant une cassette.

WZZZUGGG\WZZZUGGG\ YWW^TXXTY`GGG㝘㤸GXXaYXaZ^YWW^TXXTY`GGG㝘㤸GXXaYXaZ^ Branchement d'un Lecteur DVD Player• Les câbles audio-vidéo qui sont représentés dans ce document sont généralement fournis avec le caméscope. (dans le cas contraire, demandez conseil auprès de votre revendeur). Si votre caméscope fonctionne en stéréo, vous devez brancher un ensemble de deux câbles.

Branchement du décodeur DTV Remarque

• Les consignes pour le branchement d'un décodeur traditionnel sont indiquées ci-dessous.

1) Branchez un câble vidéo entre les jacks

Moniteur et les jacks P R, Y, PB du Décodeur.

2) Branchez un groupe de câbles audio entre les jacks

COMPONENT AUDIO IN [L-AUDIO-R]

du Moniteur et les jacks de SORTIE AUDIO du Décodeur.

Component pour le décodeur DTV, le magnétoscope ou le caméscopes en utilisant le bouton Source sur la face avant du moniteur. Remarque

• Si vous souhaitez des explications sur la vidéo composant, consultez le guide de l'utilisateur de votre décodeur.

Branchement des Haut-parleurs

1) Assemblez le téléviseur/moniteur et les haut-parleurs en utilisant les vis.

• Montez le haut-parleur sans son support.

WZZZUGGG]WZZZUGGG] YWW^TXXTY`GGG㝘㤸GXXaYXaZ^YWW^TXXTY`GGG㝘㤸GXXaYXaZ^ Remarque2) Branchez le câble de connexion des haut-parleurs à la prise RCA à l'arrière du téléviseur/moniteur puis à la prise RCA à l'arrière des haut-parleurs. Remarque

• Ne déplacez pas le téléviseur/moniteur en le tenant par les haut-parleurs si ces derniers sont branchés. Le support de fixation des haut-parleurs au téléviseur/moniteur pourrait être endommagé.

Branchement vers un Système Audio

1) Branchez un groupe de câbles audio entre les jacks AUX L, R du

SYSTEME AUDIO et les jacks AUDIO OUT [L-AUDIO-R] du Moniteur. © 1995~2008 Samsung Electronics Co., Ltd. Tous droits résérvés.

Une Commande d'écrans multiples (MDC) est une application qui permet de contrôler facilement et simultanément divers écrans à partir d'un PC. Le RS-232C, une norme de la communication en série, est utilisé pour assurer la communication entre le PC et l'écran. Par conséquent, un câble en série devra relier le port en série du PC au port en série de l'écran. Main Screen Cliquez sur Start > Program > Samsung > Commande d'écrans multiples pour lancer le programme. Sélectionnez un poste pour voir le volume du poste sélectionné dans la case de défilement.

zt{T[WXXT__UGGGXzt{T[WXXT__UGGGX YWW^TXXTY`GGG㝘䟸GXYaX]aZZYWW^TXXTY`GGG㝘䟸GXYaX]aZZIcônes du Menu Principal Bouton Sélectionner Remocon Tableau d'information Safety Lock Sélection de l'écran Port Selection Outils de contrôle

1. Utilisez les icônes du menu principal pour passer d'une fenêtre à l'autre.

2. Vous permet d'activer ou de désactiver la fonction de réception du signal de la télécommande de l'écran.

3. Activez la fonction Verrouillage de sécurité.

Lorsque la fonction Lock (Verrouillage) est activée, seuls les boutons power (Alimentation) et lock (Verrouillage) peuvent être utilisés sur la télécommande et le téléviseur.

4. Applique la fonction Lock (Verrouillage). Le paramètre du port série du PC peut changer.

5. Cliquez sur Sélectionner Tout ou sur Effacer pour sélectionner ou effacer tous les écrans.

6. Utilisez le Tableau pour visualiser des informations sommaires sur l'écran sélectionné.

7. Sélectionnez un affichage dans la fonction Display Selection.

8. Utilisez les Outils de Contrôle pour commander les écrans.

<Remarque> La fonction Activer/Désactiver de la télécommande Fonctionne, que l'alimentation électrique soit sur Marche ou sur Arrêt et ceci s'applique à tous les écrans connectés au MDC. Toutefois, quel que soit l'état de la communication au moment où le MDC est éteint, la fonction de réception du signal de la télécommande de tous les écrans est initialisée sur Désactivé lorsque le MDC est fermé.

zt{T[WXXT__UGGGYzt{T[WXXT__UGGGY YWW^TXXTY`GGG㝘䟸GXYaX]a[XYWW^TXXTY`GGG㝘䟸GXYaX]a[X1. Le contrôle multiple d'affichage est normalement défini en COM1.

2. Si un port autre que COM1 est utilisé, vous pouvez alors, dans le menu de sélection, sélectionner des ports de COM1

3. Si le nom exact du port auquel est connecté le moniteur via un câble série n'est pas sélectionné, la communication ne

4. Le port sélectionné est enregistré dans le programme et également utilisé pour le programme suivant.

1. Cliquez sur l'icône Contrôle de l'Alimentation dans le menu principal pour afficher la fenêtre de Contrôle de

zt{T[WXXT__UGGGZzt{T[WXXT__UGGGZ YWW^TXXTY`GGG㝘䟸GXYaX]a[YYWW^TXXTY`GGG㝘䟸GXYaX]a[Y Port SelectionLe Tableau d'Information fournit l'information de base nécessaire au Contrôle de l'Alimentation.

1) (Power Status (Indicateur d'Alimentation))

2. Utilisez le bouton Sélectionner Tout ou cochez une case pour sélectionner un écran à contrôler.

Le Contrôle d'Alimentation permet de commander certaines des fonctions de l'écran sélectionné.

Power On/Off (Marche/Arrêt)

zt{T[WXXT__UGGG[zt{T[WXXT__UGGG[ YWW^TXXTY`GGG㝘䟸GXYaX]a[YYWW^TXXTY`GGG㝘䟸GXYaX]a[Y- Permet d'allumer ou d'éteindre l'écran sélectionné [AF1]

- Contrôle le niveau de volume de l'écran sélectionné. Il reçoit la valeur du volume de l'écran sélectionné depuis les postes et l'affiche dans la case de défilement. (Lorsque vous modifiez la sélection ou choisissez Sélectionner Tout, la valeur par défaut 10 est restituée)

Mute On/Off (Marche/Arrêt de la fonction Muet) - Coupe ou rétablit le son de l'écran sélectionné [AF2] Lorsque vous sélectionnez un poste à la fois, si le poste sélectionné est déjà en position MUET, vous devez marquer l'écran MUET (si vous choisissez d'annuler les sélections ou Sélectionner Tout, les valeurs par défaut seront rétablies) Le Contrôle de l'Alimentation s'applique à tous les écrans. Les fonctions Volume et Muet sont disponibles uniquement pour les écrans dont l'état d'alimentation est ACTIF (ON). Input Source 1. Cliquez sur l'icône Source d'Entrée dans le menu principal pour afficher la fenêtre de contrôle de la Source d'Entrée. Cliquez sur "Tout sélectionner" ou cochez la Case Contrôle pour faire afficher un type d'affichage.

zt{T[WXXT__UGGG\zt{T[WXXT__UGGG\ YWW^TXXTY`GGG㝘䟸GXYaX]a[YYWW^TXXTY`GGG㝘䟸GXYaX]a[YLe Tableau d'Information fournit l'information de base nécessaire au Contrôle de la Source d'Entrée.

- Remplace la source d'entrée de l'affichage sélection par PC.

- Remplace la source d'entrée de l'affichage sélection par BNC.

- Remplace la source d'entrée de l'affichage sélection par DVI.

- Remplace la source d'entrée de l'affichage sélection par TV.

- Remplace la source d'entrée de l'affichage sélection par AV.

- Remplace la source d'entrée de l'affichage sélection par S-

- Remplace la source d'entrée de l'affichage sélection par Component.

- La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

- La flèche de la chaîne s'affiche lorsque Input Source (Source d'entrée) est TV. TV Source (Source TV) ne peut être sélectionné que pour les produits avec TV et le contrôle des chaînes n'est autorisé que lorsque Input Source (Source d'entrée) est TV. Le Contrôle de la Source d'Entrée s'applique uniquement aux écrans dont l'état d'alimentation est ACTIF (ON). Image Size

1. Cliquez sur Taille de l'image dans les icônes principales et l'écran de contrôle de la taille de l'image apparaîtra.

zt{T[WXXT__UGGG]zt{T[WXXT__UGGG] YWW^TXXTY`GGG㝘䟸GXYaX]a[YYWW^TXXTY`GGG㝘䟸GXYaX]a[YLa grille d'information affiche des informations sommaires nécessaire au Contrôle de la taille de l'image.

(Power Status (Indicateur d'Alimentation)) - Indique l'état d'alimentation de l'écran utilisé.

- Affiche la taille actuelle de l'image dans l'affichage sélectionné.

- Indique la Source d'Entrée actuelle de l'écran utilisé.

4) La grille d'information liste uniquement les affichages dont la source de l'entrée est PC,BNC,DVI .

5) PC Source (Source PC) Lorsque vous cliquez dessus, l'onglet Image Source (Source image) s'affiche en premier.

- Le bouton Contrôle de la taille de l'image commande la taille de l'image disponible en mode PC, BNC, DVI.

- Cliquer sur l'onglet Video Source (Source vidéo) pour contrôler la taille de l'image pour chaque source d'entrée. La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet. Le contrôle de la taille de l'image n'est disponible que pour les affichages dont l'alimentation est activée. Image Size TV, AV, S-Video, Component, DVI(HDCP)

1. Cliquez sur Taille de l'image dans les icônes principales et l'écran de contrôle de la taille de l'image apparaîtra.

zt{T[WXXT__UGGG^zt{T[WXXT__UGGG^ YWW^TXXTY`GGG㝘䟸GXYaX]a[YYWW^TXXTY`GGG㝘䟸GXYaX]a[YLa grille d'information affiche des informations sommaires nécessaire au Contrôle de la taille de l'image.

1) Cliquer sur l'onglet Video Source (Source vidéo) pour régler la taille de l'image pour TV (TV), AV (AV), S-Video (S-

Vidéo), Component (Composant). Cliquez sur "Tout sélectionner" ou cochez la Case Contrôle pour faire afficher un type d'affichage.

2) La grille d'information n'affiche que l'affichage ayant TV, AV, S-VIDEO, COMPONENT, DVI(HDCP) comme source

3) Change aléatoirement la taille de l'image dans l'affichage sélectionné.

Remarque: Auto Wide (Largeur auto), Zoom1 et Zoom2 ne sont pas sélectionnables lorsque le type de signal d'entrée pour Component (Composant) et DVI (HDCP) est 720p ou 1080i. La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet. Le contrôle de la taille de l'image n'est disponible que pour les affichages dont l'alimentation est activée. Time

1. Cliquez sur l'icône Heure dans le menu principal pour afficher l'écran de Contrôle de l'Heure.

zt{T[WXXT__UGGG_zt{T[WXXT__UGGG_ YWW^TXXTY`GGG㝘䟸GXYaX]a[YYWW^TXXTY`GGG㝘䟸GXYaX]a[YLe Tableau d'Information fournit l'information de base nécessaire au Contrôle de l'Heure.

1) Current Time (Heure Actuelle)

- Permet de régler l'heure actuelle pour l'écran sélectionné (Heure PC) - Pour modifier l'heure actuelle, modifiez d'abord l'Heure PC.

2) On Time Setup (Réglage Heure de Marche)

Réglez Hour (Heure), Minute (Minute), AM/PM (Matin/Après-midi) de On Time Setup (Réglage heure mise en marche), ainsi que Status (Statut), Source (Source), Volume (Volume) pour l'écran sélectionné.

3) Off Time Setup (Réglage Heure d'Arrêt)

Réglez Hour (Heure), Minute (Minute), AM/PM (Matin/Après-midi) et Status (Statut) de On Time Setup (Réglage heure mise en marche) pour l'écran sélectionné.

4) Affiche les paramètres de On Time (Heure mise en marche).

5) Affiche les paramètres de Off Time (Heure arrêt).

La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet. Le Contrôle de l'Heure est uniquement disponible pour les écrans dont l'état d'alimentation est ACTIF (ON). Dans On Time Setup (Réglage heure mise en marche), TV Source (Source TV) ne fonctionne que pour TV Model (Modèle TV). PIP PIP Size

1. Cliquez sur PIP dans les icônes principales et l'écran de contrôle de la fenêtre PIP apparaît.

Cliquez sur "Tout sélectionner" ou cochez la Case Contrôle pour faire afficher un type d'affichage.

zt{T[WXXT__UGGG`zt{T[WXXT__UGGG` YWW^TXXTY`GGG㝘䟸GXYaX]a[YYWW^TXXTY`GGG㝘䟸GXYaX]a[YLa grille d'information affiche des informations sommaires nécessaire au Contrôle de la taille de la fenêtre PIP.

1) PIP Size (Taille de la fenêtre PIP)

- Affiche la taille actuelle de la fenêtre PIP affichée.

- Désactive la fonction PIP de l'affichage sélectionné.

- Active la fonction PIP de l'affichage sélectionné et modifie la taille de la Large.

- Active la fonction PIP de l'affichage sélectionné et modifie la taille de la Small.

- Active la fonction PIP de l'affichage sélectionné et modifie la taille de la Double 1.

- Active la fonction PIP de l'affichage sélectionné et modifie la taille de la Double 2.

7) Double 3 (Picture By Picture (Image par image))

– Active PBP (la fonction image par image) de l'écran sélectionné et passe la taille en Double 3. La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet. La taille de la fenêtre PIP peut se régler après avoir allumé le moniteur. PIP PIP Source

1. Cliquez sur PIP dans les icônes principales et l'écran de contrôle de la fenêtre PIP apparaît.

zt{T[WXXT__UGGGXWzt{T[WXXT__UGGGXW YWW^TXXTY`GGG㝘䟸GXYaX]a[YYWW^TXXTY`GGG㝘䟸GXYaX]a[Y• PIP S-Video Mode La grille d'information affiche des informations sommaires nécessaire au Contrôle de la Source PIP.

- La source de la fenêtre PIP peut se régler après avoir allumé le moniteur.

- Remplace la source de la PIP de l'affichage sélectionné par PC.

- Remplace la source de la PIP de l'affichage sélectionné par BNC.

- Remplace la source de la PIP de l'affichage sélectionné par DVI.

- Remplace la source de la PIP de l'affichage sélectionné par TV.

zt{T[WXXT__UGGGXXzt{T[WXXT__UGGGXX YWW^TXXTY`GGG㝘䟸GXYaX]a[ZYWW^TXXTY`GGG㝘䟸GXYaX]a[Z6) AV - Remplace la source de la PIP de l'affichage sélectionné par AV.

- Remplace la source de la PIP de l'affichage sélectionné par S-Video.

- Remplace la source de la PIP de l'affichage sélectionné par Component.

- La flèche de la chaîne s'affiche lorsque la PIP Source (Source PIP) est TV. Remarque: Certaines des sources ISI peuvent ne pas être disponibles à la sélection. Cela dépend du type de signal d'entrée de l'écran principal. La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet. TV Source (Source TV) ne peut être sélectionné que pour les produits avec TV et le contrôle des chaînes n'est autorisé que lorsque PIP Source (la Source PIP) est TV. La fonction Contrôle ISI n'est disponible que pour les affichages dont le statut de "Mise sous tension" est "ACTIVÉ" et dont la fonction ISI est également "ACTIVÉE" Settings Picture

1. Cliquez sur l'icône Réglages dans le menu principal pour afficher l'écran de Contrôle des Paramètres.

Le Tableau d'Information fournit l'information de base nécessaire pour le Contrôle des Paramètres. Lorsque chaque fonction est sélectionnée, la valeur définie de la fonction sélectionnée s'affiche dans la barre de défilement. Lorsque vous choisissez Sélectionner Tout, la valeur par défaut (50) est rétablie. Modifier une valeur dans cet écran vous fera automatiquement passer en mode "PERSONNALISÉ".

- Permet de régler le Contraste sur l'écran sélectionné.

3) Brightness (Luminosité)

- Permet de régler la Luminosité pour l'écran sélectionné.

4) Sharpness (Netteté)

- Permet de régler la Netteté sur l'écran sélectionné.

- Permet de régler la Couleur sur l'écran sélectionné.

- Permet de régler la Nuance sur l'écran sélectionné.

zt{T[WXXT__UGGGXYzt{T[WXXT__UGGGXY YWW^TXXTY`GGG㝘䟸GXYaX]a[ZYWW^TXXTY`GGG㝘䟸GXYaX]a[Z7) Color Tone (Nuance Coul.) - Permet de régler le ton des couleurs pour l'affichage sélectionné. La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet. Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active. Si aucune sélection n’a été effectuée, les paramètres d’usine sont restaurés. Settings Picture PC

1. Cliquez sur l'icône Réglages dans le menu principal pour afficher l'écran de Contrôle des Paramètres.

Le Tableau d'Information fournit l'information de base nécessaire pour le Contrôle des Paramètres. Lorsque toutes les fonctions sont sélectionnées, la valeur réglée pour la fonction sélectionnée est affichée sur la réglette. Lorsqu'elles sont sélectionnées, les fonctions extraient la valeur pour l'ensemble et l'affichent sur la réglette. Lorsque vous choisissez Sélectionner Tout, la valeur par défaut (50) est rétablie. Modifier une valeur dans cet écran vous fera automatiquement passer en mode "PERSONNALISÉ".

- Disponible que pour PC, BNC, DVI.

2) Contrast (Contraste)

- Permet de régler le Contraste sur l'écran sélectionné.

3) Brightness (Luminosité)

- Permet de régler la Luminosité pour l'écran sélectionné.

- Règle la température de la Red couleur de l'affichage sélectionné.

- Règle la température de la Green couleur de l'affichage sélectionné.

- Règle la température de la Blue couleur de l'affichage sélectionné. La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet. Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active. Si aucune sélection n’a été effectuée, les paramètres d’usine sont restaurés. Settings

1. Cliquez sur l'icône Réglages dans le menu principal pour afficher l'écran de Contrôle des Paramètres.

Le Tableau d'Information fournit l'information de base nécessaire pour le Contrôle des Paramètres. Lorsque toutes les fonctions sont sélectionnées, la valeur réglée pour la fonction sélectionnée est affichée sur la réglette. Lorsqu'elles sont sélectionnées, les fonctions extraient la valeur pour l'ensemble et l'affichent sur la réglette. Lorsque vous choisissez Sélectionner Tout, la valeur par défaut (50) est rétablie. Modifier une valeur dans cet écran vous fera automatiquement passer en mode "PERSONNALISÉ".

- Permet de contrôler les paramètres sonores pour toutes les sources d'entrée.

- Permet de régler les basses de l'écran sélectionné.

- Permet de régler les aigus de l'écran sélectionné.

- Permet de régler l'équilibrage sonore (balance) de l'écran sélectionné.

- Marche/Arrêt Son SRS TSXT

6) Sound Select (Sélection du son)

- Lorsque le mode PIP est activé, vous pouvez sélectionner soit Affichage principal soit Sub. La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet. Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active. Si aucune sélection n’a été effectuée, les paramètres d’usine sont restaurés. Settings Image Lock

1. Cliquez sur l'icône Réglages dans le menu principal pour afficher l'écran de Contrôle des Paramètres.

zt{T[WXXT__UGGGX[zt{T[WXXT__UGGGX[ YWW^TXXTY`GGG㝘䟸GXYaX]a[ZYWW^TXXTY`GGG㝘䟸GXYaX]a[ZLe Tableau d'Information fournit l'information de base nécessaire pour le Contrôle des Paramètres.

1) Verrouillage Image

- Disponible que pour PC, BNC.

2) Coarse (Regl. Base)

- Permet de régler la Coarse de l'écran sélectionné.

3) Fine (Regl. Prec)

- Permet de régler la Fine de l'écran sélectionné.

- Permet de régler la Position de l'écran sélectionné.

5) Auto adjustment (Réglage Automatique)

- Appuyez pour ajuster automatiquement le signal PC entrant. La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet. Permet de régler les paramètres Audio de l'écran sélectionné. Maintenance Lamp Control

1. Cliquez sur l'icône "Maintenance" dans la colonne des icônes principales pour afficher l'écran de Maintenance.

zt{T[WXXT__UGGGX\zt{T[WXXT__UGGGX\ YWW^TXXTY`GGG㝘䟸GXYaX]a[ZYWW^TXXTY`GGG㝘䟸GXYaX]a[ZS'affiche alors une "Grille d'informations" affichant différentes données de base.

- Autorise la fonction Maintenance Control (Contrôle de maintenance) pour toutes les sources d'entrée.

2) Auto Lamp Control

- Permet de régler automatiquement le rétro-éclairage de l'affichage sélectionné à une heure donnée. Le Manual Lamp Control (Contrôle automatique de la lampe) s'arrête automatiquement si vous effectuez le réglage via Auto Lamp Control (Contrôle auto lampe).

3) Manual Lamp Control

- Vous permet de régler le rétro-éclairage de l'affichage sélectionné sans tenir compte de l'heure. La fonction Réglage automatique de la lampe se désactive automatiquement si vous utilisez la fonction Réglage manuel de la lampe. La fonction de Maintenance n'est disponible que pour les affichages dont le statut est "ACTIVÉ". La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet. Maintenance Scroll

1. Cliquez sur l'icône "Maintenance" dans la colonne des icônes principales pour afficher l'écran de Maintenance.

zt{T[WXXT__UGGGX]zt{T[WXXT__UGGGX] YWW^TXXTY`GGG㝘䟸GXYaX]a[ZYWW^TXXTY`GGG㝘䟸GXYaX]a[Z1) Screen Scroll - Permet d'éliminer les images résiduelles pouvant restées à l'écran lorsque l'affichage est resté en mode Pause pendant longtemps. Vous pouvez activer le minuteur pour répéter le cycle en sélectionnant "Interval" en heures et "Second" en secondes. Peut être réglé sur Scroll (Défiler), Pixel (Pixel), Bar (Barre) et Eraser (Gomme) par Screen Type (Type d'écran). La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet. Setting Second (Réglage des secondes), peut être réglé sur 1, 2, 3, 4, 5 pour Scroll Type (Type de défilé) et sur 10, 20, 30, 40, 50 pour Pixel (Pixel), Bar (Barre) et Eraser Type (Type gomme). La fonction de Maintenance n'est disponible que pour les affichages dont le statut est "ACTIVÉ". Maintenance Video Wall

1. Cliquez sur l'icône "Maintenance" dans la colonne des icônes principales pour afficher l'écran de Maintenance.

zt{T[WXXT__UGGGX^zt{T[WXXT__UGGGX^ YWW^TXXTY`GGG㝘䟸GXYaX]a[ZYWW^TXXTY`GGG㝘䟸GXYaX]a[Z1) Mur d'images - Un mur vidéo consiste en un ensemble d'écrans vidéo connectés entre eux, affichant chacun une partie de l'image ou la même image.

- L'écran peut être divisé. Lors de la division, la même configuration peut être appliquée à plusieurs écrans. z Sélectionnez un mode dans la fonction Division de l'écran. z Sélectionnez un affichage dans la fonction Display Selection.

L'emplacement sera défini en appuyant sur un numéro dans le mode sélectionné.

Le programme MDC fourni par Samsung prend en charge jusqu'à 4x4 écrans LCD.

zt{T[WXXT__UGGGX_zt{T[WXXT__UGGGX_ YWW^TXXTY`GGG㝘䟸GXYaX]a[ZYWW^TXXTY`GGG㝘䟸GXYaX]a[Z- Active/désactive la fonction Wall (Mur) de l'affichage sélectionné.

- Le format peut être sélectionné pour afficher un écran divisé.

Plein z Natural Cette fonction peut ne pas être active dans MagicNet. La fonction de Maintenance n'est disponible que pour les affichages dont le statut est "ACTIVÉ". Troubleshooting

1. L'écran que vous souhaitez contrôler n'apparaît pas dans le Tableau d'Information de Contrôle de l'Alimentation

- Vérifiez le branchement du RS232C. (Vérifiez qu'il est correctement branché au port Com1) - Vérifiez les écrans afin de voir si' l'un des autres écrans connectés a le même ID. Si plusieurs écrans ont le même ID, ces écrans ne sont pas correctement détectés par le programme en raison d'un conflit de données. - Vérifiez que l'ID de l'écran est un nombre compris entre 0 et 10 (Réglez à partir du menu de l'écran) Remarque: l'ID d'un écran doit être une valeur comprise entre 0 et 10. Si la valeur n'est pas comprise dans cette échelle, le système MDC ne peut pas commander l'écran.

2. L'écran que vous souhaitez contrôler n'apparaît pas sur les autres Tableaux d'Information de Contrôle.

Vérifiez que l'écran est actif (ON). (Vous pouvez le voir dans le Tableau d'Information de Contrôle de l'Alimentation) - Vérifiez si vous pouvez modifier la source d'entrée de l'écran.

3. La boite de dialogue apparaît sans arrêt.

- Vérifiez que l'écran que vous souhaitez contrôler est bien sélectionné.

4. Le Temporisateur de Marche et le Temporisateur d'Arrêt ont été paramétrés mais une heure différente apparaît.

- Appliquez l'heure actuelle pour synchroniser les horloges de l'écran.

5. La télécommande peut ne pas fonctionner correctement lorsque vous coupez la Fonction télécommande,

déconnectez le câble RS-232C ou quittez le programme de manière incorrecte. Relancez le programme et activez à nouveau la fonction télécommande pour rétablir les fonctions normales. <Remarque> Ce programme peut souffrir de dysfonctionnements dus à certains problèmes des circuits de communication ou en raison des interférences des appareils électroniques situés à proximité. Affichage de la valeur des paramètres en mode écrans multiples

Lorsque plusieurs écrans sont connectés, les valeurs de réglage sont affichées de la manière suivante.

1. Aucune sélection : Affiche la Valeur d'Usine par Défaut.

2. Un écran sélectionné : Récupère et affiche les valeurs de réglage de l'écran sélectionné.

Un écran sélectionné (ID1) et ajouter un autre écran (ID3). Le programme, qui affichait déjà les valeurs de réglage

zt{T[WXXT__UGGGX`zt{T[WXXT__UGGGX` YWW^TXXTY`GGG㝘䟸GXYaX]a[ZYWW^TXXTY`GGG㝘䟸GXYaX]a[Zde l'ID1, récupère et affiche la valeur de l'ID3.

4. Tous les postes sélectionnés en utilisant « Sélectionner Tout » : Rétablit la Valeur d'Usine par Défaut.

zt{T[WXXT__UGGGYWzt{T[WXXT__UGGGYW YWW^TXXTY`GGG㝘䟸GXYaX]a[ZYWW^TXXTY`GGG㝘䟸GXYaX]a[ZLa couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performance. Réglage du moniteur Entrée

[ENTER]Permet de sélectionner l'ordinateur, la BNC ou toute autre source externe connectée au moniteur. Permet de sélectionner l'écran de votre choix.

[L'accès direct peut se faire par le bouton de la télécommande 'SOURCE'.] Remarque• Le PIP disparaît lorsque le moniteur est connecté à une source externe.

PIP Lorsque des appareils A/V externes, tel qu'un magnétoscope ou un lecteur de DVD, sont connectés au moniteur, la fonction PIP permet de vISI (PIP)onner des vidéos provenant de ces appareils dans une petite fenêtre incrustée dans le signal vidéo du PC. (Arrêt/Marche)Remarque• Puisque le BNC et le composant utilisent le même terminal, il est impossible de faire chevaucher plus d'un PIP (incrustation d’image) à l'écran.

ctivez ou désactivez la fenêtre PIP. Arrêt Marche [L'accès direct peut se faire par le bouton de la télécommande 'PIP'.]

[ENTER] Sélectionnez la source d'entrée pour la fenêtre PIP. - PC / DVI: AV / S-Vidéo / Composant - BNC: AV / S-Vidéo - DVI: AV / S-Vidéo / Composant - AV / S-Vidéo : PC / BNC / DVI Consignes de sécurité Introduction Connexions Utilisation du logiciel Réglage du moniteur Entrée Image [PC / BNC /DVI Mode] Image [AV / S-Video / Component / DVI-Video] Son Configuration Multi contrôle Fonctions de commande directe Dépannage Caractéristiques techniques Information Annexe

W\UGGGXW\UGGGX YWW^TXYTW]GGG㝘㤸G`a\XaZYYWW^TXYTW]GGG㝘㤸G`a\XaZY- Composant : PC / DVI Mode [L'accès direct peut se faire par le bouton de la télécommande 'SOURCE'.]

[ENTER] Echange du contenu des images main et PIP. L’image de la fenêtre PIP apparaît sur l’écran principal et celle de l’écran principal apparaît dans la fenêtre PIP. [L'accès direct peut se faire par le bouton de la télécommande 'SWAP'.]

[ENTER] Pour changer la Taille de la fenêtre PIP . [L'accès direct peut se faire par le bouton de la télécommande 'SIZE'.]

[ENTER] Pour changer la Position de la fenêtre ISI.

juste la transparence des fenêtres PIP. - Elevé - Moyen - Bas - Opaque Remarque

Si vous sélectionnez , , dans Taille, Position et Transparence ne seront pas activées. Modes disponibles : PIP

[ENTER] Nommer la source connectée aux entrées pour rendre votre sélection plus simple.

S-Vidéo Composante DVI-Video MagicBright™ [MENU]

[ENTER] MagicBright™ est une nouvelle fonctionnalité qui garantit un environnement d'affichage idéal selon le contenu de l'image regardée. Actuellement, 4 modes sont disponibles : Loisirs, Internet, Text et Personnalisé. Chaque mode est associé à une valeur de luminosité prédéfinie. Pour sélectionner l'un de ces 4 réglages, il vous suffit de cliquer sur le bouton 'MagicBright™.

Luminosité élevée Pour regarder des films venant du lecteur de DVD ou d'un CD Vidéo.

Luminosité moyenne Pour tout ce qui est travail dans des images complexes comme des textes et des graphiques.

Luminosité normale Pour tout ce qui est documentation ou lors d'importants travaux dans des textes.

W\UGGGYW\UGGGY YWW^TXYTW]GGG㝘㤸G`a\XaZ`YWW^TXYTW]GGG㝘㤸G`a\XaZ`4) Personnalisé Bien que rigoureusement choisies par nos ingénieurs, les valeurs préconfigurées peuvent ne pas vous convenir. Si tel est le cas, réglez la Brightness (Luminosité) et le Contrast (Contraste) en utilisant le menu de l'OSD. [L'accès direct peut se faire par le bouton de la télécommande 'M/B'.]

[ENTER] Vous pouvez utiliser les menus affichés à l'écran pour changer le contraste et la luminosité suivant vos préférences personnelles.

Réglez la Luminosité. Remarque

• Si vous réglez l'image en utilisant la fonction Personnalisé, MagicBright passera en mode Personnalisé .

[ENTER] Le ton de la couleur peut être changé.

(Disponible en mode PC/BNC uniquement)

Contrôle Couleur [MENU]

[ENTER] Réglez les individuellement les couleurs R, V et B. (Disponible en mode PC/BNC uniquement)

• Si vous réglez l'image en utilisant la fonction Contrôle Couleur, Nuance Coul. passera en mode Personnalisé.

Verrouillage Image est utilisé pour effectuer un bon réglage et obtenir la meilleure image possible en enlevant tout bruit créant des images instables, bougeantes et tremblantes. Si vous n'obtenez pas de résultats satisfaisants en utilisant le réglage fin, utilisez le réglage de base puis revenez au réglage fin. (Disponible en mode PC/BNC uniquement)

[ENTER] Supprime les parasites comme les bandes verticales. Ce réglage peut déplacer la zone de l’image. Pour la recentrer, utilisez le menu Horizontal Control (Contrôle horizontal).

[ENTER] Supprime le bruit tel que les bandes horizontales. Si les parasites persistent même après le réglage fin, recommencez après avoir réglé la fréquence (vitesse de rafraîchissement).

Réglage Automatique [MENU]

[ENTER] Les valeurs du réglage fin, du réglage de base et de la position sont automatiquement ajustées. Si vous modifiez la résolution à partir du panneau de configuration, la fonction Réglage Automatique sera exécutée. (Disponible en mode PC/BNC uniquement) [L'accès direct peut se faire par le bouton de la télécommande 'AUTO'.]

Balance signal Permet de compenser la faiblesse du signal RVB transmis par un long câble d’interface. (Disponible en mode PC/BNC uniquement)

[ENTER] Vous pouvez effectuer la sélection avec le contrôle du signal sur Marche ou Arrêt.

2) Contrôle du signal

[ENTER] Vous pouvez faire permuter la Taille.

[ENTER] Vous pouvez définir les paramètres de l’écran PIP.

Permet de régler le contraste de la fenêtre PIP à l’écran.

Permet de régler la luminosité de la fenêtre PIP à l’écran.

Permet de régler la différence entre les zones plus claires et les zones plus foncées de la fenêtre PIP

Permet de régler les zones plus claires/plus sombres de l'affichage.

joute une nuance naturelle à la fenêtre PIP. Vous pouvez afficher une image grâce aux fonctions AV, S-Vidéo de l'écran PIP en mode PC, BNCique et DVI. Fonctionne uniquement si le signal vidéo est NTSC. Modes disponibles : PIP Image [AV / S-Vidéo / Component / DVI-Video]

S-Vidéo Composante DVI-Video Mode

[ENTER] Le moniteur a quatre paramétrages automatiques de l'image : ("Dynamique", "Standard""Cinéma", et "Personnel" ). Vous pouvez activer indifféremment le Personnel, Dynamique, Standard ou Cinéma. Vous pouvez sélectionner "Personnel" qui rappellera automatiquement vos paramètres personnels d'image.

[L'accès direct peut se faire par le bouton de la télécommande 'P.MODE'.]

[ENTER] Vous pouvez utiliser les menus affichés à l'écran pour changer le contraste et la luminosité suivant vos préférences personnelles.

Permet de donner un ton naturel à l'affichage. (PIP)

Pour régler la Luminosité.

Réglez la netteté de l'image.

Réglez les couleurs de l'image.

joute une nuance naturelle à la fenêtre PIP. Ne fonctionne que pour les modes AV et S-Vidéo. Fonctionne uniquement si le signal vidéo est NTSC.

[ENTER] Le ton de la couleur peut être changé. Les composantes de couleur individuelles sont également réglables par l'utilisateur.

[ENTER] Vous pouvez faire permuter la Taille. 1)16:9 2)Zoom 1 3)Zoom 2 4)4:3 [ZOOM1, ZOOM2 ne sont pas disponibles en format 1080i(ou au-dessus de 720p) du DTV.]

Digital Noise Reduction (Réduction numérique de bruit). [MENU]

[ENTER] Vous pouvez activer ou désactiver la fonction Noise Elimination (Élimination des bruits). La fonction Digital Noise Reduction (Réduction numérique de bruit) vous permet de profiter d'images toujours plus belles.

[ENTER] Vous pouvez activer ou désactiver le mode Film. Réduit les différences de volume entre les différents programmes. (Non disponible en mode DVI-Video.)

[ENTER] Vous pouvez définir les paramètres de l’écran PIP.

Permet de régler le contraste de la fenêtre PIP à l’écran.

Permet de régler la luminosité de la fenêtre PIP à l’écran. Modes disponibles : PIP Son

S-Vidéo Composante DVI-Video Mode [MENU]

[ENTER] Le moniteur dispose d’un amplificateur audio, stéréo et haute fidélité intégré.

Sélectionnez "Standard" pour utiliser les réglages d'usine.

Sélectionnez "Musique" pour vous regardez des vidéos de musique ou des concerts.

Sélectionnez "Cinéma" pour regarder un film.

Sélectionnez "Parole" pour regarder une émission basée principalement sur des dialogues (ex. : informations…)

Sélectionnez "Personnel" pour retrouver vos paramètres personnels.

[ENTER] Vous pouvez utiliser les menus affichés à l'écran pour changer le contraste et la luminosité suivant vos préférences Personnalisé.

Renforce les sons basse fréquence.

Renforce les sons haute fréquence.

Balance sonore ==> vous permet de régler l'équilibre du son (balance) entre le haut-parleur gauche et le haut-parleur droit. [Vous pouvez entendre le son même lorsque la valeur audio est paramétrée sur 0.] Remarque

• Si vous réglez l'image à l'aide de la fonction Sound Custom (Son personnalisé), Sound Mode (Mode son) passera à Custom Mode (Mode personnalisé).

[ENTER] Réduit les différences de volume entre les différents programmes.

[ENTER] La technologie SRS TS XT est une technologie SRS brevetée qui répond au problème de lecture des contenus multicanaux 5.1 sur deux haut-parleurs. La technologie TruSurround garantit un son surround virtuel d'une exceptionnelle qualité sur tout système de lecture à deux haut-parleurs, dont les haut-parleurs du téléviseur. Cette technologie est entièrement compatible avec tous les formats multicanaux.

[L'accès direct peut se faire par le bouton de la télécommande 'SRS'.]

Sélection du son [MENU]

[ENTER] Lorsque le mode PIP est activé, vous pouvez sélectionner soit Affichage principal soit Secondaire.

S-Vidéo Composante DVI-Video Langue [MENU]

[ENTER] Vous pouvez choisir une des 11 langues. Remarque

• La langue choisie sera utilisée uniquement dans l’OSD. Elle n’a aucun effet sur les logiciels de l’ordinateur.

Horloge Permet de choisir l’un des 4 paramètres d’heure : Réglage Horloge, Veille, On Timer et Off Timer.

Réglage Horloge [MENU]

[ENTER] Paramètre d’heure actuelle.

[ENTER] Permet de paramétrer l’arrêt automatique du moniteur pendant un nombre donné de minutes. (Arrêté, 30, 60, 90, 120, 150, 180)

W\UGGG^W\UGGG^ YWW^TXYTW]GGG㝘㤸G`a\Xa[WYWW^TXYTW]GGG㝘㤸G`a\Xa[W[ENTER] Permet de paramétrer le lancement automatique du moniteur à une heure prédéfinie. Permet de contrôler le mode et le niveau du volume au moment où le moniteur se met automatiquement en marche.

[ENTER] Permet de paramétrer l’arrêt automatique du moniteur à une heure donnée, selon un niveau de volume et un mode prédéfinis. Remarque

• Si vous avez activé l'option Minuterie ON ou Minuterie OFF alors que l'horloge n'est pas réglée, le message "Régler l'horloge en premier" s'affiche.

[ENTER] Changer l’opacité du fond de l’OSD.

PIN du verrou de sécurité [MENU]

[0~9] Vous pouvez modifier le mot de passe.

[MENU] Cette fonction permet de régler la consommation de l'unité afin d'économiser de l'énergie.

• Pour réduire la consommation d’énergie en mode veille, définissez Gain d’énergie sur Marche. Toutefois, lorsque Gain d’énergie est défini sur Marche, vous ne pouvez pas utiliser la fonction distante Power On de MDC ni la fonction WOL (Wake On LAN) de MagicNet.

Mur d'images Un mur vidéo consiste en un ensemble d'écrans vidéo connectés entre eux, affichant chacun une partie de l'image ou la même image. Lorsque la fonction Mur d'images est activée, les options d'écran Mur d'images peuvent être réglées.

ctive/désactive la fonction Wall (Mur) de l'affichage sélectionné.

[ENTER] Le format peut être sélectionné pour afficher un écran divisé.

ffiche un écran plein sans marges.

ffiche une image naturelle avec les rapports d'aspect originaux intacts.

3) Division de l'écran

[ENTER] L'écran peut être divisé. Lors de la division, la même configuration peut être appliquée à plusieurs écrans.

• Sélectionnez un mode dans la fonction Division de l'écran.

• Sélectionnez un affichage dans la fonction Display Selection.

W\UGGG_W\UGGG_ YWW^TXYTW]GGG㝘㤸G`a\Xa[WYWW^TXYTW]GGG㝘㤸G`a\Xa[W• L'emplacement sera défini en appuyant sur un numéro dans le mode sélectionné.

• Lorsque le Mur d'images est en cours d'exécution, les fonctions PIP, Réglage automatique, Verrouillage Image et Taille ne sont pas disponibles. Si la fonction PIP est activée lorsque vous lancez le Mur d'images, elle est désactivée. Mur d'images ne fonctionne pas en mode MagicNet.

Ecran de sécurité La fonction Safety Screen (Ecran sécurité) sert à empêcher la rémanence susceptible d'apparaître en cas d'affichage d'une image arrêtée pendant longtemps. - La fonction Screen Scroll fait défiler l'écran pendant la période spécifiée. - Cette fonction n'est pas disponible lorsque le moniteur est hors tension.

1) Ecran de sécurité

[ENTER] Détermine le réglage de la fonction Screen Scroll (Défilement de l'écran) sur Marche ou Arrêt.

[ENTER] Détermine l'intervalle de temps de l'opération Screen Scroll (Défilement de l'écran). (1-10 heures) L'intervalle est calculé sur la base de la durée de marche. Par défaut, l'intervalle est réglé sur 10 heures.

[ENTER] Détermine la durée d'exécution de l'opération Screen Scroll (Défilement de l'écran). (1-5 secondes) Par défaut, la durée est réglée sur 5 secondes.

Type-Défil. : 1~5 Second

[ENTER] Vous pouvez modifier la fonction Safety Screen Type (Type écran de sécurité).

Choix de la résolution [MENU]

[ENTER] Si l'image ne s'affiche pas correctement à l'écran alors que la résolution de la carte graphique de l'ordinateur est réglée sur 1 024 x 768 à 60 Hz, 1 280 x 768 à 60 Hz, 1 360 x 768 à 60 Hz ou 1 366 x 768 à 60 Hz, cette fonction (Choix de la résolution) permet d'afficher l'image à l'écran à la résolution spécifiée. (Disponible en mode PC/BNC uniquement)

• La sélection du menu n'est possible que lorsque la résolution graphique est définie sur 1 024 x 768 @ 60 Hz, 1 280 x 768 @ 60 Hz, 1 360 x 768 @ 60 Hz ou 1 366 x 768 @ 60 Hz.

[ENTER] Permet de régler le rétro-éclairage afin de réduire la consommation d’énergie.

Activation au réglage [MENU]

[ENTER] Règle la fonction Power On time (Heure marche) pour l'écran. *Attention: Définissez la fonction Power On time sur un temps plus long pour éviter la surpression.

Réinitialiser Les paramètres de l'image sont remplacés par les valeurs usine définies par défaut.

[ENTER] (Disponible en mode PC/BNC uniquement)

Réinitialiser Couleur [MENU]

[ENTER] Multi contrôle

S-Vidéo Composante DVI-Video Multi contrôle Affecte un ID propre au SET. [MENU]

ffecte des ID différents au SET.

[ENTER] Permet de sélectionner les fonctions du transmetteur des différents SET. Seul le SET dont l’ID correspond au paramètre du transmetteur est activé. Fonctions de commande directe

S-Vidéo Composante DVI-Video MDC Passer à l’écran Multi Control OSD.

Verrouil. Activez la fonction Verrouillage de sécurité.

2) Verrouillage désactivé

Le verrouillage sera désactivé. Remarque

• Lorsque la fonction Lock est activée, seul le bouton Lock peut être utilisé sur la télécommande et le téléviseur. Le password (mot de passe) prédéterminé du moniteur est "000000". Remarque

• Réinitialisation du mot de passe pour le verrouillage des touches de fonction. Appuyez sur MUTE

On. Le mot de passe est réinitialisé (sa valeur devient '0000'). La télécommande est nécessaire pour réinitialiser le mot de passe. © 1995~2008 Samsung Electronics Co., Ltd. Tous droits résérvés.

W\UGGGXXW\UGGGXX YWW^TXYTW]GGG㝘㤸G`a\Xa[WYWW^TXYTW]GGG㝘㤸G`a\Xa[WLa couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performance. Dépannage Vérification de la fonction Autotest

• Contrôler les points suivants avant de téléphoner à l’assistance. Contacter le Centre d’Assistance pour les problèmes qu vous ne pouvez pas résoudre vous-même.

Vérification de la fonction Autotest Le moniteur est doté d'une fonction d'autotest qui vous permet de vérifier son bon fonctionnement. 1) Éteignez le moniteur et l'ordinateur. 2) Débranchez le câble vidéo à l'arrière de l'ordinateur. 3) Mettez le moniteur sous tension. La figure présentée ci-dessous ("Contôles Câble Vidéo") apparaît sur un fond noir lorsque le moniteur se trouve dans des conditions de travail normales bien qu’il ne reçoive aucun signal vidéo. Au cours d’un auto test, le LED de puissance reste vert et la figure se déplace tout autour de l’écran. 4) Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le moniteur.Si votre écran moniteur reste vierge après cette procédure, contrôler le pilote vidéo et l’ordinateur ; le moniteur fonctionne correctement.

Check Cooling System Le message "Check Cooling System" s'affiche à l'écran si le ventilateur de refroidissement a un problème. Contactez un centre de services afin de faire réparer ou remplacer le ventilateur.

Mode non disponible L'affichage de l'écran peut être d'une résolution supérieure à 1 360 x 768. Cependant, le message suivant s'affichera pendant une minute ; pendant ce temps, vous pouvez choisir de modifier la résolution de l'écran ou de rester dans le mode en cours. Si la résolution est supérieure à 85 Hz, un écran noir s'affiche : le moniteur ne prend pas en charge plus de 85 Hz. Consignes de sécurité Introduction Connexions Utilisation du logiciel Réglage du moniteur Dépannage Vérification de la fonction Autotest Liste de vérification Q & R Caractéristiques techniques Information Annexe

• Se reporter à la rubrique Spécifications > Modes Pré-établis d'Affichage pour les résolutions d’affichage ou les fréquence de rafraîchissement acceptées par le moniteur.

Entretien et Nettoyage

1) Entretien du caisson du moniteur.

Nettoyez-le avec un chiffon doux après avoir débranché le cordon d’alimentation.

• N’utilisez pas de benzène, de diluant ni d’autres substances inflammables, ni de chiffon humide.

• Nous vous conseillons d’utiliser un produit de nettoyage Samsung pour éviter d’endommager votre écran.

2) Entretien de l’Ecran Plat.

Nettoyez doucement à l'aide d'un chiffon doux (coton).

• N’utilisez jamais d’acétone, de benzène ni de diluant. (Ils peuvent endommager ou déformer la surface de l’écran).

• L’utilisateur devra payer les frais de réparation des dommages qu’il aura provoqués.

Symptômes et Recommandations Remarque

• Un moniteur recrée les signaux visuels reçus de l'ordinateur. Ainsi, s'il y a des problèmes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Fréquence video trop élevée, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

1) Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.

2) Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre.

(Si c est le cas, demandez le service après vente pour votre carte mère)

3) Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si l'adapteur

(video) et le pilote du moniteur sont bien installés.

4) Vérifiez si la fréquence de balayage de l'écran vidéo est réglée sur 50 Hz ~85 Hz.

(Ne pas dépasser 60Hz quand vous utilisez la résolution maximale.)

5) Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis enlever le Pilote

d' Affichage qui se trouve sur le " Panneau de Contrôle, Système, Administration des Periphériques ", et redémarrer l'ordinateur pour réinstaller le pilote de l 'adaptateur (video). Liste de vérification

• La table ci-après liste les éventuels problèmes et leurs solutions. Avant de prendre contact avec le SAV, regardez dans les informations fournies dans cette section pour voir si vous pouvez trouver une solution à vos problèmes. Si vous avez besoin d’assistance, vous pouvez cependant contacter le numéro de téléphone indiqué sur votre bon de garantie, dans la section Informations, ou contactez votre revendeur.

Problèmes liés à l’installation (PC) Remarque

zt{T[WXXT__UGGGZ[zt{T[WXXT__UGGGZ[ YWW^TXXTY`GGG㝘䟸GXYaX]a[[YWW^TXXTY`GGG㝘䟸GXYaX]a[[• Les problèmes liés à l’installation du moniteur et leurs solutions sont listés ci-dessous.

Problèmes Solutions L’écran du moniteur scintille.

Contrôler que le câble de signal VGA entre l’ordinateur et le moniteur est correctement connecté et bien serré. (Se reporter à la rubrique Se connecter à un ordinateur.)

Problèmes liés à l’écran. Remarque

• Les problèmes liés à l’écran du moniteur et leurs solutions sont listés ci-dessous.

Problèmes Solutions L’écran reste vierge et l’indicateur d’alimentation est éteint.

S’assurer que le cordon d’alimentation est correctement connecté et que le moniteur est sous tension. (Se reporter à la rubrique Connecter des câbles.) Présence du message [Contöerlez câble cidéo]

S’assurer que le câble de signal est correctement connecté au PC ou aux sources vidéo. (Se reporter à la rubrique Connecter des câbles.)

S’assurer que le PC ou les sources vidéo sont sous tension. Présence du message [Mode non disponible]

Contrôler la résolution maximum et la fréquence de l’adaptateur vidéo.

Comparez ces valeurs avec celles données dans le dossier Modes Pré-établis d'Affichage. L’image oscille verticalement.

S’assurer que le câble de signal VGA est correctement connecté. le reconnecter correctement. (Se reporter à la rubrique Se connecter à un ordinateur.) L’image n’est pas claire, elle scintille. Picture is blurred.

Jouer sur les réglages de fréquence Grain et Réglage fin.

Remettre en route après avoir rebranché tous les accessoires (câble de liaison vidéo, etc.)

Réglez la résolution et la fréquence selon les recommandations. L’image est instable et vibre. Des images dédoublées apparaissent à l’écran.

Contrôler que la résolution et la fréquence de la carte vidéo de l’ordinateur sont dans la plage acceptée par le moniteur. Dans le cas contraire, reprendre le réglage en fonction du Information courant du menu du moniteur et selon les valeurs des Modes Pré-établis d'Affichage. L’image est trop claire ou trop foncée.

Ajuster la Luminosité et le Contraste. (Se reporter aux rubriques Luminosité et Contraste.) La couleur de l’écran est incohérente. La couleur de l’image est déformée avec des ombres noires. La couleur blanche est sale.

Reprendre le réglage de couleur en Personnel dans le menu Réglage de la Couleur L’indicateur d’alimentation clignote en vert.

Le moniteur est en train de sauvegarder les modifications effectuées dans la mémoire OSD. L’écran est vierge et l’indicateur d’alimentation est au vert fixe ou clignote toutes les 0.5 ou 1 secondes.

Le moniteur utilise son système de gestion d’alimentation.

Déplacer la souris de l’ordinateur ou appuyer sur une touche du clavier. L'écran est blanc et clignote.

Si vous voyez le message "TEST CORRECT" (TEST GOOD) à

zt{T[WXXT__UGGGZ\zt{T[WXXT__UGGGZ\ YWW^TXXTY`GGG㝘䟸GXYaX]a[[YWW^TXXTY`GGG㝘䟸GXYaX]a[[l'écran lorsque vous appuyez sur le bouton MENU, vérifiez le câble entre le moniteur et l'ordinateur pour être sûr que les prises soient correctement branchées.

Problèmes liés à l'audio. Remarque

• Les problèmes liés aux signaux audio et leurs solutions sont listés ci-dessous.

Problèmes Solutions Aucun son

Veillez à ce que le câble audio soit correctement connecté au port entrée audio du moniteur et au port sortie audio de la carte son. (Se reporter à la rubrique Connecter des câbles.)

Contrôler le niveau du volume. Le niveau du son est trop bas

Contrôler le niveau du volume.

Si le volume est toujours trop bas après avoir réglé le contrôle à son maximum, vérifiez le volume sonore sur la carte son de l'ordinateur ou le programme. Le son est trop grave ou trop aïgue.

Ajuster Aïgue et Graves au niveau voulu.

Problèmes liés à la télécommande Remarque

• Les problèmes liés à la télécommande et leurs solutions sont listés ci-dessous.

Problèmes Solutions Les boutons de commande de la télécommande ne répondent pas.

Contrôler la polarité des piles (+/-).

Contrôler la présence des piles.

Contrôler la présence de l’alimentation.

S’assurer que le câble d’alimentation est correctement connecté.

Contrôler la présence de lampe au néon ou fluorescente dans le voisinage. Q & R Question Réponse Comment puis-je changer la fréquence? La fréquence peut être modifiée par reconfiguration de la carte vidéo. Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Pour plus d'informations, reportez-vous au manuel de l'ordinateur ou de la carte vidéo.) Comment puis-je ajuster la résolution?

Windows XP: Réglage de la résolution sur le Panneau de Configuration

Apparences et Thèmes

Windows ME/2000: Modifiez la résolution dans Panneau de Configuration

• Contactez le fabricant de la carte vidéo pour plus de détails. Comment puis-je installer la fonction Power Saving?

Windows XP: Réglage de la résolution sur le Panneau de Configuration

Apparences et Thèmes

Paramètres. Ecran de Veille ou avec BIOS SETUP sur l’ordinateur. (Se

Screen Saver. Installez la fonction dans le BIOS-SETUP de l'ordinateur ou dans l'économiseur d'écran. (Se référer à Windows/ Guide de l'Ordinateur) Comment puis-je nettoyer le boîtier extérieur/ le Panneau LCD? Débranchez le cordon d'alimentation et nettoyez le moniteur avec un chiffon doux imprégné d'une solution de nettoyage ou d'eau. Ne pas laisser de détergent ni faire d'égratinure sur la boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur. © 1995~2008 Samsung Electronics Co., Ltd. Tous droits résérvés.

zt{T[WXXT__UGGGZ^zt{T[WXXT__UGGGZ^ YWW^TXXTY`GGG㝘䟸GXYaX]a[[YWW^TXXTY`GGG㝘䟸GXYaX]a[[La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performance. Caractéristiques techniques Généralités Généralités Généralités Nom du Modèle SMT-4011 Panneau LCD Taille Diagonale de 40" (101,6 cm) Zone d'Affichage 885,168 mm (H) x 497,664 mm(V) Pixel Pitch 0,648 mm (H) x 0,648 mm(V) Synchronisation Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz Couleur d'Affichage Couleur d'Affichage 16,7 millions de couleurs Résolution Résolution optimale 1360 x 768 / 1366 x 768 à 60 Hz en fonction de la carte graphique utilisée Résolution maximale 1366 x 768 @ 60 Hz Signal d'entrée, Terminé RVB analogique, RVB numérique compatible DVI (Digital Visual Interface). 0,7 Vp-p positif à 75 ohms ± 10 % sync H/V distincte , Composite sync, SOG, seuil TTL, positif ou négatif . Fréquence maximale 100 MHz Alimentation CA 100 – 240 V~ (+/- 10 %), 50/60 Hz Câble signal Câble D-sub 15 broches à 15 broches, détachable Connecteur DVI-I à DVI-I, d é tachable (en option) Connecteur de signal D-sub, BNC, DVI-D, YPbPr, S-VHS, VCR Dimensions (LxHxP) / Poids 971 x 582 x 118 mm / 38,2 x 22,9 x 4,6 pouces (sans socle) 971 x 629,5 x 223 mm / 38,2 x 24,8 x 8,8 pouces (Avec socle), 23 kg/50,7 livres 971 x 629,5 x 228 mm / 38,2 x 24,8 x 9,0 inch (avec support et avec verre blanc) , 27,7 kg/61,0 lbs VESA Interface de support 200 mm x 200 mm (destinée à du matériel de fixation spécialisé (bras)) Considérations Environnementales Fonctionnement Température: 10 °C ~ 40 °C (50 °F ~ 104 °F) Humidité: 10% ~ 80%, sans condensation Stockage Température: -20 °C ~ 45 °C (-4 °F ~ 113 °F) Humidité: 5% ~ 95%, sans condensation Caractéristiques audio Consignes de sécurité Introduction Connexions Utilisation du logiciel Réglage du moniteur Dépannage Caractéristiques techniques Généralités Economie d'énergie Présélection des modes de temporisation Information Annexe

zt{T[WXXT__UGGGZ_zt{T[WXXT__UGGGZ_ YWW^TXXTY`GGG㝘䟸GXYaX]a[[YWW^TXXTY`GGG㝘䟸GXYaX]a[[Entrée audio 1 Prise RCA Rouge(R) Blanc(L), 0,5 Vrms (-9 dB) Entrée audio 2 Prise RCA Rouge(R) Blanc(L), 0,5 Vrms (-9 dB) Entrée audio PC Prise stéréo diamètre 3,5, 0,5 Vrms (-9 dB) Fréquence HF : 80 Hz ~ 15 kHz (à -3 dB) Réponse A/V : 80 Hz ~ 15 kHz (à -3 dB) Capacité Plug and Play Ce moniteur peut etre installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteu

et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. Point acceptable Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi- conducteurs assurant une précision de 1ppm (un millionième). Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

• Par exemple, il y a 3.133.440 sous-pixels dans ce produit. Remarque

• Le design et les spécifications peuvent changer sans préavis. Appareils de classe B (appareils de communication d'informations pour un usage domestique)

• Ce produit est conforme aux directives de compatibilité électromagnétique pour un usage domestique. Il peut être utilisé dans toutes les zones, y compris les zones résidentielles classiques. (Les appareils de CLASSE B émettent moins d'ondes électromagnétiques que les appareils de CLASSE A.) Economie d'énergie

Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit etre connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DPM. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. Mode Fonctionnement normal Mode d'économie de puissance Eteindre le courant électrique EPA/ENERGY 2000 Eteindre le courant électrique Indicateur d'alimentation Vert Vert, clignotement Orange Noir Consommation d'électricité Moins de 210 W Moins de 1 W (mode désactivé) Moins de 1 W (bouton Alimentation) 0 W (interrupteur d'alimentation)

Ce moniteur est conforme aux normes EPA ENERGY STAR

Energy2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPM. Étant en partenariat avec ENERGY STAR

affirme que ce produit répond aux directives de ENERGY STAR

concernant l'économie de l'énergie. Présélection des modes de temporisation Présélection des modes de temporisation Si le signal transféré à partir de l'ordinateur est le meme que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal differe, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence verticale Comme une lampe fluorescente, l'écran doit répéter la meme image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: Hz © 1995~2008 Samsung Electronics Co., Ltd. Tous droits résérvés.

zt{T[WXXT__UGGG[Wzt{T[WXXT__UGGG[W YWW^TXXTY`GGG㝘䟸GXYaX]a[[YWW^TXXTY`GGG㝘䟸GXYaX]a[[La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performance. Information Pour un meilleur affichage

Afin de bénéficier de la meilleure qualité d'image, procédez au réglage de la résolution et du taux de rafraîchissement d'écran à partir du panneau de configuration de votre ordinateur en suivant les instructions ci-dessous. Vous pourriez obtenir une qualité d'image inégale si vous ne sélectionnez pas la meilleure qualité d'image sur votre écran TFT-LCD.

• Résolution: 1360 x 768• Fréquence verticale (taux de rafraîchissement) : 60 Hz Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 1ppm (un millionième). Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

• Par exemple, il y a 3.133.440 sous-pixels dans ce produit. Pour nettoyer le boîtier du moniteur, utilisez une petite quantité du produit de nettoyage recommandé et frottez avec un chiffon doux et sec. N'exercez pas de forte pression sur l'écran LCD , et nettoyez-le avec le plus grand soin. Si vous appuyez trop fortement, vous pourriez l'endommager. Si vous n'êtes pas satisfait de la qualité de l'image, vous pouvez améliorer l'affichage en exécutant la « fonction de réglage automatique » sur l'écran qui s'affiche après avoir appuyé sur le bouton de fermeture de la fenêtre. Si le bruit subsiste après le réglage automatique, utilisez la fonction de réglage de la clarification (FINE/COARSE). Si vous visualisez un écran fixe pendant une longue période de temps, une image résiduelle ou floue peut apparaître. Passez en mode économie d'énergie ou réglez l'économiseur d'écran sur image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée. INFORMATIONS RELATIVES AU PRODUIT (Image sans fantôme résiduel)

Qu'est-ce que la rétention d'image ? La rétention d'image ne peut pas se produire lorsqu'un écran LCD fonctionne dans des conditions normales. Des conditions normales sont définies comme des modes vidéo changeant constamment. Lorsque l'écran LCD fonctionne pendant un certain temps sur un modèle défini (plus de 12 heures), une légère différence de tension peut survenir entre les électrodes qui agissent sur les cristaux liquides (LC) dans un pixel. La différence de tension entre les électrodes augmente avec le temps provoquant une mauvaise répartition des cristaux liquides. Si ce phénomène se produit, l'image précédente peut être vue alors que le modèle est modifié. Pour l'éviter, la différence de tension accumulée doit être réduite. Consignes de sécurité Introduction Connexions Utilisation du logiciel Réglage du moniteur Dépannage Caractéristiques techniques Information Pour un meilleur affichage INFORMATIONS

RELATIVES AU PRODUIT

(Image sans fantôme résiduel) Annexe

zt{T[WXXT__UGGG[Xzt{T[WXXT__UGGG[X YWW^TXXTY`GGG㝘䟸GXYaX]a[[YWW^TXXTY`GGG㝘䟸GXYaX]a[[Arrêt, Economiseur d'écran ou Mode économie d'énergie

Mettez le moniteur hors tension pendant 4 heures après 20 heures d'utilisation

Mettez le moniteur hors tension pendant 2 heures après 12 heures d'utilisation

Réglez le moniteur sur la mise hors tension à l'aide du PC Display Properties Power Scheme.

Utilisez un économiseur d'écran si possible - Un économiseur d'écran monochrome ou celui d'une image en mouvement est recommandé. Modifiez périodiquement les informations couleur

• Utilisez deux couleurs différentes Faites tourner les informations couleur avec deux couleurs différentes toutes les 30 minutes.

Evitez d'utiliser une combinaison de caractères et une couleur de fond avec une grande différence de luminance Evitez d'utiliser des couleurs grises, celles-ci peuvent facilement entraîner une rétention d'image. A éviter : des couleurs avec une grande différence de luminance (noir & blanc, gris)

Modifiez périodiquement la couleur des caractères

Utilisez des couleurs claires avec peu de différence de luminance - Cycle : Modifiez la couleur des caractères et celle du fond toutes les 30 minutes

zt{T[WXXT__UGGG[Yzt{T[WXXT__UGGG[Y YWW^TXXTY`GGG㝘䟸GXYaX]a[\YWW^TXXTY`GGG㝘䟸GXYaX]a[\z Toutes les 30 minutes, modifiez les caractères avec un mouvement.

Toutes les zones affichent périodiquement une image en mouvement associée à un logo. - Cycle : affichez une image en mouvement associée à un logo pendant 60 secondes après 4 heures d'utilisation.

Le meilleur moyen de protéger votre moniteur contre la rétention d'image est de le mettre hors tension ou de régler votre PC ou votre système sur un programme d'économiseur d'écran lorsque vous ne l'utilisez pas. Le service de garantie sera également limité sur la base du manuel d'instructions.

Appliquez la fonction Screen Scroll (Défilement de l'écran) au produit

Appliquez la fonction Screen Scroll (Défilement de l'écran) - Symptôme : Barre horizontale de couleur noire se déplaçant vers le haut et vers le bas. - Sélectionnez la méthode . Manuel d'instructions : Menu OSD -> Set Up (Paramètres) -> Safety Screen (Ecran sécurité) -> Screen Scroll (Défilement de l'écran) . Intervalle de temps : 1 ~ 10 heures ( recommandé : 1 ) . Durée : 1 ~ 5 secondes ( recommandé : 5 ) Remarque

• ( Vérifiez le Manuel d'utilisation du CD à "Fonction OSD". Certains modèles ne seront pas disponibles )

Appliquez la fonction Screen Pixel (Pixel d'écran) au produit

Appliquez la fonction Screen Pixel (Pixel d'écran) - Symptôme : Un point de couleur noire se déplace verticalement. - Sélectionnez la méthode . Manuel d'instructions : Menu OSD -> Set Up (Paramètres) -> Safety Screen (Ecran sécurité) -> Pixel. . Intervalle de temps : 1 ~ 10 heures ( recommandé : 1 ) . Durée : 10 ~ 50 secondes ( recommandé : 50 )

Appliquez la fonction Screen Bar (barre d'écran) - Symptôme : Barre horizontale/verticale de couleur noire se déplaçant verticalement.

zt{T[WXXT__UGGG[Zzt{T[WXXT__UGGG[Z YWW^TXXTY`GGG㝘䟸GXYaX]a[\YWW^TXXTY`GGG㝘䟸GXYaX]a[\- Sélectionnez la méthode . Manuel d'instructions : Menu OSD -> Set Up (Paramètres) -> Safety Screen (Ecran sécurité) -> Bar (Barre) . Intervalle de temps : 1 ~ 10 heures ( recommandé : 1 ) . Durée : 10 ~ 50 secondes ( recommandé : 50 ) Remarque

• ( Vérifiez le Manuel d'utilisation du CD à "Fonction OSD". Certains modèles ne seront pas disponibles )

Appliquez la fonction Screen Erasing (Gomme d'écran) au produit

Appliquez la fonction Screen Erasing (Gomme d'écran) - Symptôme : 2 blocs verticaux se déplacent en effaçant l'écran - Sélectionnez la méthode . Manuel d'instructions : Menu OSD -> Set Up (Paramètres) -> Safety Screen (Ecran sécurité) -> Eraser (Gomme) . Intervalle de temps : 1 ~ 10 heures ( recommandé : 1 ) . Durée : 10 ~ 50 secondes ( recommandé : 50 ) Remarque

• ( Vérifiez le Manuel d'utilisation du CD à "Fonction OSD". Certains modèles ne seront pas disponibles ) © 1995~2008 Samsung Electronics Co., Ltd. Tous droits résérvés.

zt{T[WXXT__UGGG[[zt{T[WXXT__UGGG[[ YWW^TXXTY`GGG㝘䟸GXYaX]a[\YWW^TXXTY`GGG㝘䟸GXYaX]a[\La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performance. Annexe Comment contacter Samsung dans le monde

Remarque• Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

Signaux de synchronisation Les signaux de synchronisation font référence aux signaux standards nécessaires pour afficher les couleurs voulues sur le moniteur. Ils comprennent les signaux de synchronisation verticale et horizontale. Ces signaux affichent des images couleur normales pour la résolution et la fréquence choisies. Types de signaux de synchronisation Séparée Il s’agit d’un schéma de transmission individuelle des signaux de synchronisation verticale au moniteur. Composite Il s’agit d’un schéma qui combine les signaux de synchronisation verticale en un signal composite transmis au moniteur. Les moniteur affiche les signaux de couleur après avoir décomposé le signal composite en signaux couleurs originaux. Pas de masque L'image de l'écran est composée de points rouges, vert et bleus. Plus les points sont proches, plur la resolution est haute. La distance entre deux points de même couleur est appelé 'Distance entre les Deux Points'. Unité: mm Fréquence verticale L'écran doit être réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour l'utilisateur. La fréquence de cette répétition par seconde est appelée Fréquence Verticale ou le Taux de RafraÎchissement. Unité: Hz Par exemple : Si une lampe s'allume 60 fois par seconde, on dit qu'elle a une fréquence de 60 Hz. Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale de l'écran s'appelle Cycle Horizontale. Le nombre inverse de Cycle Horizontale est appelé la Fréquence Horizontale. Unité: kHz Entrecroiser et methode de Non-Entrecroiser La methode Entrecroisé consiste à montrer les lignes horizontales de l'écran dans l'ordre de haut en bas. La méthode Non-Entrecroisé est utilisé dans la plupart des moniteurs pour s`assurer une image claire. La méthode Entrecroisé est la même que celle de la télévision. La méthode Entrecroisé est la même que celle de la télévision. Plug & Play Ceci est une fonction qui apporte la meilleure qualité d'écran pour l'utilisateur en permettant l' échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le standard international VESA DDC pour la fonction Plug & Play. Résolution Le nombre de points verticaux et horizontaux constituent l'image d'écran appelée 'résolution'. Ce nombre montre la précision de l'affichage. La haute résolution est excellente pour accomplir des tâches multiples car plus d'informations et d `images peuvent être affichées sur l'écran Par exemple : Si la résolution est de 1360 x 768, cela signifie que l'écran est constitué de 1360 points horizontaux (resolution horizontale) et de 768 lignes verticales(résolution verticale). Commande d'écrans multiples (MDC) Une Commande d'écrans multiples (MDC) est une application qui permet de contrôler facilement et simultanément divers écrans à partir d'un PC. Le RS-232C, une norme de la communication en série, est

zt{T[WXXT__UGGG[^zt{T[WXXT__UGGG[^ YWW^TXXTY`GGG㝘䟸GXYaX]a[\YWW^TXXTY`GGG㝘䟸GXYaX]a[\utilisé pour assurer la communication entre le PC et l'écran. Comment éliminer ce produit

Comment éliminer ce produit (déchets d’équipements électriques et électroniques) - Europe uniquement (Applicable dans les pays de l’Union Européen et aux autres pays européens disposant de systémes de collecte sélective) Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux. Autorité

Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis. © 2008 Samsung Electronics Co., Ltd. Tous droits résérvés. Toute reproduction par quelque moyen que ce soit , est strictement interdits sans l'autorisation écrite de Samsung Electronics Co., Ltd. Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une installation, pour une demonstration ou pour l'usage de ce matériel. Logo de Samsung sont des marques commerciales déposées de Samsung Electronics Co., Ltd.; " Microsoft ", " Windows ", " Windows NT " sont des marques commerciales déposées de Microsoft Corporation. " VESA ", " DPM " et " DDC " sont des marques commerciales déposées de Video Electronics Standard Association; Le nom et le logo d' "ENERGY STAR " sont des marques commerciales déposées de U.S. Environmental Protection Agency (EPA). En sa qualité de partenariat avec ENERGY STAR , Samsung Electronics Co., Ltd.affirme que ce

roduit répond aux di rectives de ENERGY STAR concernant l'économie de l'énergie. Tous les autres noms de produits mentionnés ci-dessous peuvent être les marques ou les marques déposées de leurs propriétaire respectifs.

㏩⓸G : 10 % ~ 80 %, ⽸㚕䞈G

BNC ( ) : R, G, B, H, V : P

de connexion audio (entrée) PC/DVI/BNC)

4. Le port sélectionné est enregistré dans le programme et également utilisé pour le programme suivant.

- La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

- Ajusta el tono de color para la pantalla seleccionada. La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet. Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active. Settings Picture PC

- Ajusta la Temperatura del color de la pantalla seleccionada. La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet. Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active. Settings

- Puede seleccionar Main (Principal) o Sub (Secundario) cuando PIP esté activado. La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet. Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active. Settings Image Lock
