KULLANIM KILAVUZU 3008 SKIL
- Bu alet, tahta, metal, tuğla, tas, seramik ve plastik malzemedeki delme isleri icin gelistirilmisir; elektronik hiz kontrolü ve sag/sol donuslu aletler vidalama ve dis acma islerine de uygundur
- Bu alet profesyonel kullanima yonelik degildir
- Bu kullanma kilavuzunu okuyun ve saklayin ③
TEKNiK VERiLER ①
ISO 5393'e gore sert vidalamada maksimum tork : 50Nm
ALET BILESENSLERI ②
A Açma/kapama ve hiz kontrol anahtari
B Tork control
C Kilit konumu (kavrama)
D Vites seme salteri
E Segilen donus yonu gostergesi
F Donus yonu degistirme dugmesi
G LED-1sig
H Havalandirma yuvalari
J Kemer klipsi
K Batarya sarj sure gostergesi

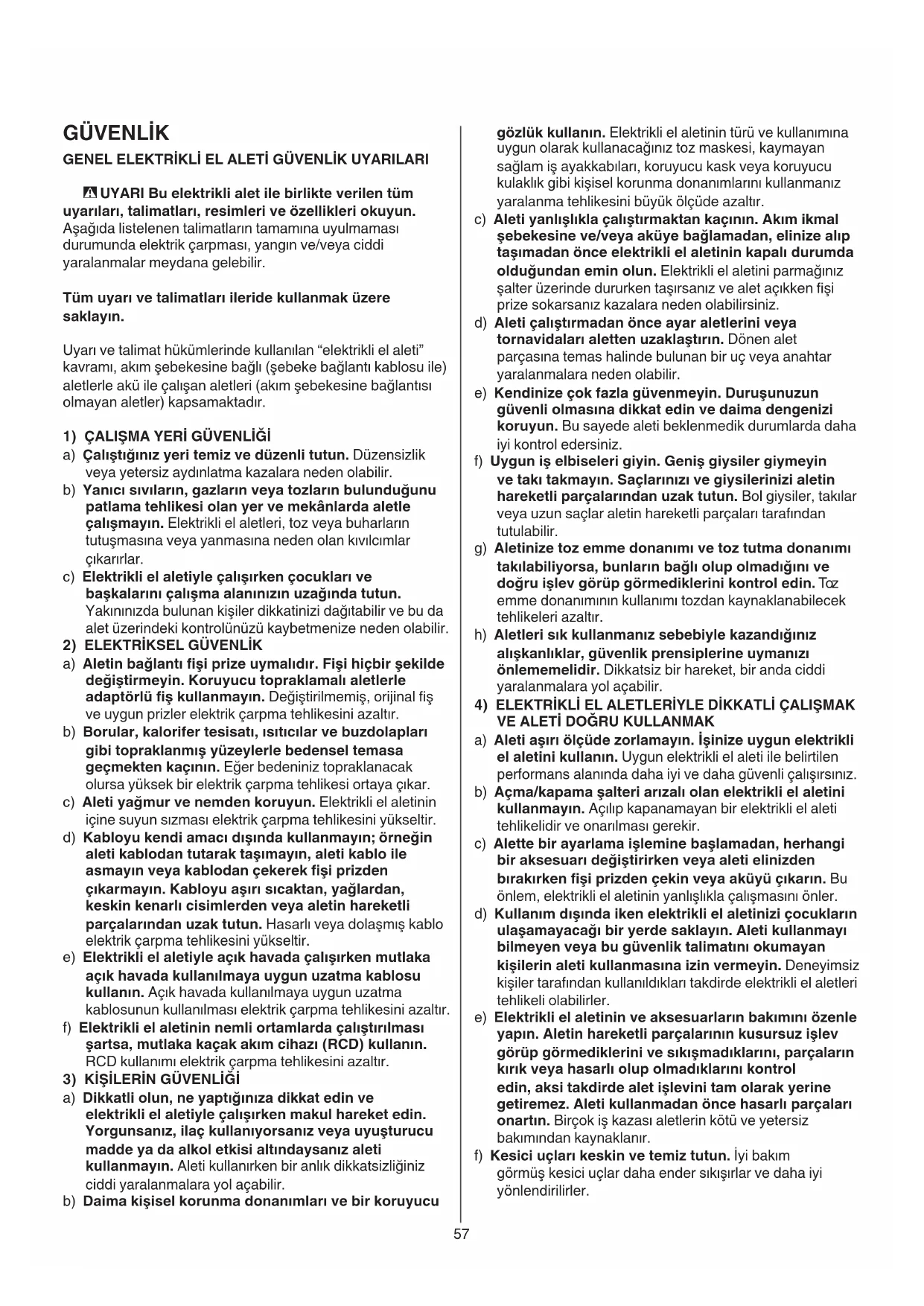

GÜVENLIK
GENEL ELEKTRIKLI EL ALETI GUVENLIK UYARILARI
UYARI Bu elektrikli alet ile birlikte verilen tum uyarilari, talimatlari, resimleri ve ozellikleri okuyun. Asagida listelenen talimatlarin tamamina uyulmaması durumunda elektrik carpması, yangin ve/veya ciddi yaralanmalar meydana gelebilir.
Tüm uyari ve talimatlari ileride kullanmak üzere saklayin.
Uyari ve talimat hukumlerinde kullananan "elektrikli el aleti" kavrami, akim sebekesine bagli (sebeke baglanti kablosu ile) alelerle akü ile calisan aletleri (akim sebekesine baglantisi olmayan aletler) kapsamaktadir.
1) CALISMA YERI GUVENLIJI
2) ELEKTRIKSEL GUVENLIK
3) KISILERIN GUVENLIGI
a) Calistiginiz yeri temiz ve duzenli tutun. Düzensizlik veya yetersiz aydinlatma kazalara neden olabilir.
b) Yanici sivilarin, gazlarin veya tozlarin bulundugunu patlama tehlikesi olan yer ve mekanlarda aletle calismayin. Elektrikli el aletleri, toz veya buharlarin tutusmasina veya yanmasina neden olan kivilcimlar cikarirlar.
c) Elektrikli el aletyle calisirken cocosklari ve baskalarini calisma alaninizin uzaginda tutun. Yakininizda bulunan kisiler dikkatinizi dagitabilir ve bu da alet uzerindeki kontrlunuzu kaybetmenize neden olabilir.
a) Aletin böglanti fişi prize uymalidir. Fisi hiçbir sekilde değistirmeyin. Koruyucu topraklamali alelerle adaptorölru fiş kullanmayin. Değistirilmemiş, original fiş ve uygun prizler elektrik carpma tehlikesini azaltir.
b) Borular, kalorifer tesisati, isiticlar ve buzdalaplani gibi topraklanmis yüzeylerle bedensel temasa gezemkten kaçınin. Eşer bedeniniz topraklanacak olursa yüksek bir elektrik carpma tehlikesi ortaya Çikar.
c) Aleti yagmur ve nemden koruyun. Elektrikli el aletinin icine suyun sizmasi elektrik carpma tehlikesini yuksaltir.
d) Kabloyu kendi amaci disinda kullanmayin; orneigin aleti kablodan tutarak taismayin, aleti kablo ile asmayin vya kablodan cekerek fişi prisden cikarmayin. Kabloyu asiri sicaktan, yaqlardan, keskin kenarl cisimlerden vya aletin hareketli parcalarindan uzak tutun. Hasarli vya dola mis kablo elektrik carpma tehlikesini yukteltir.
e) Elektrikli el aletiyle açık havada calisirken mutlaka açık havada kullanilmaya uygun uzatma kablosukullanin. Açık havada kullanilmaya uygun uzatmakablosunun kullanilmasi elektrik carpma tehlikesini azaltir.
f) Elektrikli el aletinin nemli ortamlarda calistirilmasi sartsa, mutlaka kasak akim cihazi (RCD) kullanin. RCD kullanimi elektrik carpma tehlikesini azaltir.
a) Dikkatli olun, ne yaptiiginiza dikkat edin ve elektrikl el aletiyale calisirken makul hareket edin. Yorgunsaniz, ilac kullaniyorsaniz veya uyusturucu madde ya da alkol etkisi altindaysaniz aleti kullanmayin. Aleti kullarirken bir anlik dikkatsizliginiz ciddi yaralanmalara yol acabilir.
b) Daima kiisel korunma donanimiIarI ve bir koruyucu
gozluk kullanin. Elektrikli el aletinin turve kullanimina uygun olarak kullanacaginiz toz maskesi, kaymayan saglam is ayakkabilar, koruyucu kask vya koruyucu kulaklik gibi kisisel korunma donanimları kullanmaniz yaralanma tehlikesini buyuk olçude azaltir.
c) Aleti yaniliskla calistirmaktan kacinin. Akim ikmal sebekesine ve/veya aküye baglamadan, elinize alip tasiman odugundan emin olun. Elektrikli aletin parmaginiz salter uzerinde dururken tasirsaniz ve alet acikken fişi prize sukarsaniz kazalara neden olabilirsiniz.
d) Aleti calistirmadan once ayar aleterini veya tornavidalari aletten uzaklastrupin. Donen alet parcasina temas halinde bulunan bir uç veya anahtar yaralanmalara neden olabilir.
e) Kendinize cok fazla guvenmeyin. Durusunuzun guvenli olmasina dikkat edin ve daima dengenizi koruyun. Bu sayede aleti beklenmedik durumlarda dahai iyi kontrol edersiniz.
f) Uygun is elbiseleri giyin. Genis giysiler giymeyin ve takı takmayin. Saçlarinizi ve giysilerinizi aletin hareketli parçalarindan uzak tutun. Bol giysiler, takilar veya uzun saçlar aletin hareketli parçaları tarafindan tutulabilir.
g) Aletinize toz emme donanimi ve toz tutma donanimi takilabiliyorsa, bunlarin bagl olup olmadigin veogrulu islev gorp gormediklerini konrol edin. Toz emme donanimin kullanimi tozdan kaynaklanabilecek tehlikeleri azaltir.
h) Aletleri sik kullanmaniz sebebyle kazandiginiz aliskanliklar, güvenlik prensiplerine uymanizi onlememelidir. Dikkatsiz bir hareket, biranda ciddi yaralanmalara yol acabilir.
4) ELEKTRIKLI EL ALETLERIYLE DIKKATLI CALISMAK VE ALETI DOGRU KULLANMAK
a) Aleti asiri olcude zorlamayin. Isinize uygun elektrikli el aletini kullanin. Uygun elektrikli el aleti ile belirtilen performans alaninda daha iyi ve daha guvenli calisirsiniz.
b) Açma/kapama Şalteri anzali olan elektrikli el aletini kullanmayin. Açilip kapanamayan bir elektrikli el aleti tehlikelidir ve onarilması gerekir.
c) Alette bir ayarlama islemine baslamadan, herhangi bir aksesuari degistirken veya aleti elinizden birakirken fişi prisden cekin veya akuyu cikarin. Bu onlem, elektrikli el aletinin yanliskla calismasini onler.
d) Kullanim disinda iken elektrikli el aletinizi;cocuklarin ulasamayacagi bir yerde saklayin. Aleti kullanmayi bilmeyen veya bu guvenlik talimatini okumayan kisilerin aleti kullanmasina izin vermeyin. Deneyimsiz kisiler tarafindan kullanildiklari takdirde elektrikli el aletleri tehlikeli olabilirler.
e) Elektrikli el aletinin ve aksesuarlarin bakimini ozenle yapin. Aletin hareketli parçaların kusursuz ilevGORUP gormediklerini ve sikismadiklarini, parçalarin kirk veya hasarlı olup olmadiklarini kontrol edin, akti takdirde alet islevini tam olarak yerine getiremez. Aleti kullanmadan once hasarlı parçaları onartin. Birçok,is kazasi alelerin kotu ve yetersiz bakimindan kaynaklanir.
f) Kesici uçları keşkin ve temiz tutun. Iyi bakim gormüş kesici uçlar daha ender sikişirlar ve daha iyi yönlündirilirler.
g) Elektrikli el aletlerini, aksesuari, uclari ve benzerlerini bu guvenlik talimatina uygun olarak kullanin. Aleti kullanirken calisma kosullarini yaptiginiz isi daima dikkate alin. Elektrikli el aletlerini Kendileri incin ongorulen islerin disinda kullanmak tehlikeli durumlarin ortaya cikmasina neden olabilir.
h) Tutamak ve kavrama yüzeylerini kuru, yagsiz ve temiz tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli sekilde tutulmasini ve kontrl edilmesini engeller.
5) AKULU ALETLERLE DIKKATLI CALISMAK VE ALETLERI DOGRU KULLANMAK
a) Aküleri sadece üretici tarafindan tavsiye edilen Şar cihazlarinda Şar edin. Belirli bir Tür akü icin gelistirilmigi bir Şarcihazınin degisik bir akü icin kullanıması yangin tehlikesine yol acar.
b) Elektrikli el aletlerinde sadece o alet icin öngörulen aküleri kullanin. Basta akülerin kullanilmasi yaralanmalara ve yangın tehlikesinin ortaya çikmasina neden olabilir.
c) Kullanim disinda bulunan akuleri, kontaklararasinda kopruleme yapma olasili bulunan buroataclari, madeni paralar, anahtarlar, civiler, vidarveya diger kucuk metal esya ve cismlerden uzaktutun.Aku kontaklarıarasindaki bir kisa devre yanmalaraveya yangin cikmasina neden olabilir.
d) Yanlı kullanim durumunda akünün Dennis sivilar sizabilir. Bu sivilara temas etmeyin. Yanlılikla aküden sizan sivilara temas ederseniz, temas yerini hemen su ile yikayın. Eşer四周 konusu sivi gozunüze seksacak olursa hemen bir hekime basvurun. Aküden disari sizan sivilar cildinizde tahrilere veya yanmalara neden olabilir.
e) Hasarli veya degistirilmis akü veya el aleti kullanmayin. Hasarli veya degistirilmis aküler beklenmedik davranilara yol acarak yangin, patlama ve yaralanmalara neden olabilir.
f) Akü veya aleti ateş eveyu yuksek sicutliklara maruz birakmayin. Ateş veya 130^ ustündeki sicutliklara maruz kalma patlamalarayol acabilir.
g) Tum sarj talimatlari n uygulayin ve aku ya da aleti talimatlarda belirtilen sicaklik araliginin disinda sarj etmeyin. Hatali sarj vya belirtilen aralik disindaki sicakliklarda sarj akuye zarar vererek yangin riskini yukseltebilir.
6) SERVIS
a) Aleti sadece uzman bir elemana ve original yedek parçalar kullandirarak onartin. Böylelikle aletin güvenligini korumus olursunuz.
b) Hasarli akulderde onarim islemi yapmayin. Akulerin onarimi sadece uretici veya yetkili servisler tarafindan yapilmaldir.
AKULU DELME / VIDALAMA MAKINESI IÇIN GÜVENLIK TALIMATI
1) TÜM ISLEMLER ICIN GÜVENLIK TALIMATLARI
a) Kesici aksesuar veya kilitlerin gizli kablo tesisatina temas edebilecegi yerlerde elektrikli aleti izolasyonlu tutamaklarindan tutun. "Akim taşiyan" bir tele temas Eden kesim aksesuari veya kilit, elektrikli aletin acikta duran metal parcalarinda da "akim dolasmasina" ve operatoru elektrik carpmasina neden olabilir.
2) UZUN MATKAP UCLARI KULLANIMI IÇIN GÜVENLIK TALIMATLARI
a) Asla matkap ucunun maksimum hiz degerinden daha yuksek bir hizda islem yapmayin. Daha yuksek hizlarda ucun is parcasina temas etmeden serbestce donmesine izin verilmesi halinde uc bukulebilir ve yaralanmalara sebeb olabilir.
b) Delmeye daimathusuk hizda ve uç is parcasina temas ederken baslayin. Daha yüksek hizlarda ucin is parcasina temas etmeden serbeste donmesine izin verilmesi halinde uç bukulebilir ve yaralanmalara sebep olabilir.
c) Sadece uç ile ayni hizada baski uygulayin ve asiri baski uygulamaktan kacinin. Uçlar bukülerek kırilma veya kontrl kaybi yaratip yaralanmaya neden olabilir.
GENEL
Kursun iceren boya, bazı ahşap türleri, mineral ve metal gibi malzemelerden Çikan toz zararlı olabilir (tozla temasta bulunulması veya solunması operatörde veya yakinda bulunan,isilerde alerjik reaksiyonlara ve/ veya solunum yolu hastalıklarina neden olabilir); toz maskesi takin ve toz ekstraksiyon cihazıyla calisin (bağlanabiliyorsa)
- Bazı toz tipleri (örnégün meş ve kayınagnosticsuz), bilhassa ahsap yenileme katkı maddeleriyle birlikte, karsinojenik olarak siniflandınlir; toz maskesi takin ve toz ekstraksiyon cihazı ile calisin (bağlanabiliyorsa)
- Calismak istediginiz malzemelerin, toz ile ilgili ulusal taleplerini takip edin
- Bu aletle asbest iceren malzemeleri islemeyin (asbest kanserojen bir madde kabul editor)
Herhangi bir aksesuar degisikligi ya da ayarlama yapmadan vya cihaz hareket halindeyken ve/veya bosta bekler viziyette iken, F ② dugmesinin orta pozisyonda (kilit pozisyonu) olduguna emin olun
AKSESUARLAR
- SKIL sadece original aksesuarlar kullanildiginda aletin dizgün calismasini garanti eder
- Bu alette kullanacaginiz aksesuar edilen devir sayisi en azindan aletin boştaki en yüksek devir sayisi kadar olmalidir
KULLANMADAN ONCE
- Is parcasinin vida, civi ve benzeri malzeme tarafindan hasar gormemesi icin dikkatli olun; calismaya baslamadan once bunlari qikartin
- Calistiginiz parçayı sabitleyin (kılıçclarla ya da mengeneyle sabitlenmiş bir,is parçasi elle tutulan isten daha güvenilirdir)
Görünmenyen elektrik kablolarin belirlemek 参数 uygun bir tarama cihazi kullanin veya yerel akim ikmal sirketlerinden yardim isteyin (elektrik kablolanyla temas, yangin cikmasina veya elektrik carpmalarina neden olabilir; bir gaz borusu hasar gürse patlama tehlikesi ortaya cikar; bir su borusunun delinmesi halinde maddi hasarlar meydana gelebilir veya elektrik carpma tehlikesi ortaya cikabilir)
BATARYALAR
- Temin edilen batarya bir miktar sarj edilmistir (bataryan tam kapasiteyle calismasini saglamak icin, elektrikl aletinizi ilk kez kullanmadan once bataryayi batarya sarj cihazinda tamamen sarj edin)
- Bu aletle sadece asagidaki bataryaları ve Şarj cihazları kullanin
-SKIL bataryasi: BR131
-SKIL sarj cihazi: CR131**
- Hasarli bataryalari kullanmayin, hemen yanileyin
- Bataryayi sökmeyin
Aleti/bataryayi yagmur altinda birakmayin
- Izin verilen ortam sicutigi (aleti/sarj cihazini/batarya):
- sarjda 4...40°C
- isletmede -20...+50°C
- depolamada -20...+50°C
ALET/BATARYA ÜZERİNDE BULUNAN İSARETLERİN AÇIKLAMASI
③ Kullanmadan öncé kilavuzu okuyun
④ Piller atese maruz kaldiginda patlar, bu yuzden herhangi bir nedenle pili yakmayin
⑤ Aleti, sarj cihazini ve bataryayi daima 0^ - 50^ arasindaki oda sicakliginda saklayin
⑥ Elektrikli alelerini ve pilleri evdeki öp kutusuna atmayin
KULLANIM
- Açma/kapama ve yüz kontrlü iglevini goren birleşik salteri A ② -saltere az veya;cok basmak suretiyle yüz sifirdan maksimuma kadar kademesiz olarak ayarlanabilir
- Bataryanin Şarı
! Şarj cihazi ile birlikte verilenthusik uyarilari ve talimatları okuyun
- Bataryanin cikarilmasi/takilmasi ②
- Kemer klipsinin takilmasi ⑦ -kemer klipsini J verilen vida ile matkaba takin.
- Batarya sarj sure goftergesi -mevcut batarya seviyesini a goftermek icin batarya seviyesi gofterge duigmesine K basin!duugmeye K8b bastiktan sonra batarya goftergesinin en duusuk seviyesi yanip sönmeye basladigianda bataryanin sarji bitmis demektir!duugmeye K8c bastiktan sonra batarya goftergesinin 2 seviyeleri yanip sönmeye basladigianda batarya, izin verilen calisma sicakligi araligianda degil demektir
- LED-13
Açma/kapatma 若要ine basildigindan LED 1k otomatik olarayan
! LED isik yanip sonmeye basladigianda batarya koruması devreye girir (asağiya bakin)
- Pil koruma
Asağidaki durumlarda alet aniden kapanir veya tekrar
calistirlamaz
-yukcokyuksekoldugunda-->yukkaldirin yeniden calistirin
-akü sicutlik araligi olan -20 ila +50^ icinde
degilse -->duigmeye K ⑧ c bastiktan sonra akü
gostergesinin 2 seviyeleri yanip sommeye basladiginda;
bataryanin yeniden izin verilen calisma sicutlik
araligina donmesini bekleyin
-batarya bitmeye yakinken (asiri bosalmaya karsi koruma saglamak icin) --dugmeye K basildiginda batarya seviye goftergesi tarafindan duuk batarya seviyesi veya yanip sonen duuk batarya seviyesi bgosterilir; bataryayi sarj edin
! alet otomatik olarak kapandiktan sonra acma/ kapama Düɡmesine basmayin; pil hasar gorebilar
- Donus yönunj degişirme ⑨ -sol/sag pzisyonlari dokru olarak kilitlenme yapmadigi takdirde, acma/kapama salteri A ② calismaz! donus yönunj sadece alet tamamen dururken degişirin
Uclari degistirme 10!hasarli uclari kullanmayin
- Tork kontrolü (VariTorque) ⑪ -kuplaj halkasi B, 1'den 17'e dokru cevrildikce tork yükselir; C pozisyonunda kuplaj bloke olur ve ağır delme ve vidalama isleri yapilabilir -bir vidayi takken.Once VariTorque'ünun 1. pozisyonu ile baslayin, daha sonra istediginiz derinlige ulasincaya kadar yavas yavas torkyükseltin
- Mekanik vites seçimi ⑫ -D Şalterini istedgüniz devir pozisyonuna getirin! vitesi degişirme ilemini alet yavaş calıırken yapın
1
-dusuk devir
-yuksek tork
-buyuk capli vidalama ve delmeler icin
-disacmaicin
2
-yuksek devir
-dusuk tork
-darbelidelmelericin
-kučuk capl delmeler icin
Aletin tutulmasi ve kullanlmasi 14 I calisma esnasinda, aleti daima gri renkli bolge(ler) den tutun -havalandirma yuvalarini H ② acos tutun -alete cok fazla baski uygulamayin; birakin alet sizin icin calissin
UYGULAMA ÖNERILERİ
Uygun uclari kullanin 15
! sadece keskin uçlar kullanin
Metalde delik acarken
-
once kucuk bir kilavuz delik aqin
-matkap uçları belirli araliklarla)yğlayin
-
Bir tahtanin bas kismina veya sonuna bir vida vidalanirken, tahtanin yarilmaması icin bir on kilavuz delik acin
- Aletin optimal kullanimi icin vidanin üzerine surekli baski uygulanmalidir
- Sert tahtaya vidalama yapmadan once, bir on kilavuz delik acilmalidir
Tahtada catlaksiz delme 16
Duvarlarda toszuz delme 17
- Fayans uzerinde kaydirmadan delme 18
Daha fazla bilgi icin www.skil.com adresine bakin
BAKIM / SERVIS
- Bu alet profesyonel kullanima yonelik degildir
Aleti daima temiz tutun (özellikle havalandirma yuvaları H ②)
! temizlemeden once aletten bataryayi cikarin
- Dikkatlibicimdeyurutlenuretimve testyontemlerine ragmen alet aniza yapacak olursa, onarim SKIL elektrkli alelteri icin yetkili bir serviste yapilmalidir
- aleti ambalajyla birlikte satin alma belgenizi de ekleyerek saticiniza veya en yakin SKIL servisine ulastirin (adresler ve aletin servis semalari www.skil.com adresinde listelenmistir)
- Asiri yuklenme ve yanlş kullanimin aleti garantı kapsamindan Çikaracagini unutmayin (SKIL garantı kosullari icin www.skil.com adresine bakin veya saticiniza basvurun)
CEVRE
- Elektrikli alelerini, piller, aksesuarlari ve ambalajlar evdeki cop kutusuna atmayin (sadece AB ülkeeri icin) -kullanilmis elektrikli aleleri, elektrik ve elektronik eski cihazlar hakkindaki 2012/19/EC Avrupa yonergelerine gore ve bu yonergeler ulusal hukuk kurllarina gore uyarlanarak, ayr olarak toplanmali ve cevre sartlarna uygun bir sekilde tekrar degerlendirmye gonderilmelidir -sebmol size bunu animsatmaldir! bataryayi tasfiye etmeden once, seksak akumlari onlemek uzere batarya uclarini agrbir bantla sarin
GÜRÜLTÜ / TITRESIM
EN 62841 uyarinca olcuilen bu aletin ses basinci seviyesi 83,0 dB(A) ve ses gucu seviyesi 94,0 dB(A) (tolerans K = 5 dB), titresimi ise < 2,5m / s^2 (triaks vektor toplami; tolerans K = 1,5m / s^2
Titresim emisyon seviyesi EN 62841'de sunulan standart teste gore olculmustur; bu seviye, bir aleti bir baskasyla karilalismak amacyla ve aletin soz konusu uygulamalarda kullanilmasi sirasinda titresime maruz kalma derecesinin on degerlendirmesi olarak kullanilabilir -aletin farkli uygulamalar icin veya farkli ya da bakimi yetersiz yapilmigi aksesuarlarla kullanilmasi, maruz kalma seviyesini belirgin bicimde artirabilir -aletin kapali oldugu veya calistigi ancakGPCAN lamda is yapmadi zamanlarda, maruz kalma seviyesi belirgin bicimde azalabilir ! aletin ve aksesuarlarinin bakimin iyaparak, ellerinizi sicut tutarak ve is modellerinizi duzenleyerek kendinizi titresimin etkilerinden koruyun
PL
