Produkttyp	Sladdlös borrskruvdragare
Märke	Skil
Modell	3008
Max vridmoment (hård skruvning)	50 Nm (ISO 5393)
Strömförsörjning	Litiumjonbatteri (modell BR1*31****)
Kompatibel laddare	SKIL CR1*31***
Antal hastigheter	2 mekaniska + elektronisk varvtalsreglering
Vridmomentjustering	17 lägen + borrläge (låsning)
Rotationsriktning	Vändbar (höger/vänster)
LED-indikator	Ja, inbyggd
Batteriladdningsindikator	Ja (3 nivåer)
Borrbara material	Trä, metall, tegel, natursten, keramik, plast
Ytterligare funktioner	Skruvning och gängning
Ljudtrycksnivå	83 dB(A) (osäkerhet K=5 dB)
Ljudeffektsnivå	94 dB(A) (osäkerhet K=5 dB)
Vibrationer (triaxiellt värde)	< 2,5 m/s² (osäkerhet K=1,5 m/s²)
Driftstemperaturområde	-20 °C till +50 °C
Laddningstemperaturområde	4 °C till 40 °C
Underhåll	Rengör regelbundet ventilationsspringorna
Säkerhet	Batteriskydd (överbelastning, temperatur, djupurladdning)

Vanliga frågor - 3008 SKIL

Hur laddar jag batteriet till Skil 3008 borrskruvdragaren?

Använd laddaren SKIL CR1*31***. Anslut den till ett eluttag och sätt i batteriet. Laddarens indikator visar laddningsstatus. Före första användning, ladda batteriet fullt för att säkerställa maximal kapacitet.

Vad gör jag om borrskruvdragarens LED-indikator blinkar?

Blinkande LED-indikator indikerar att batteriskyddet är aktiverat. Detta kan bero på överbelastning, temperatur utanför intervallet (-20 °C till +50 °C) eller ett nästan urladdat batteri. Släpp avtryckaren och låt verktyget svalna eller ladda batteriet.

Hur justerar jag vridmomentet på Skil 3008?

Vrid vridmomentjusteringsringen (B) från läge 1 (lågt vridmoment) till 17 (högt vridmoment). Läge C (låsning) inaktiverar kopplingen och ger maximalt vridmoment för borrning. Börja i ett lågt läge och öka gradvis.

Hur vänder jag rotationsriktningen?

Använd omkastningsomkopplaren (F) ovanför avtryckaren. Tryck den åt vänster för högerrotation, åt höger för vänsterrotation. Använd endast omkopplaren när verktyget är helt stoppat.

Vilken hastighet ska jag välja för borrning eller skruvning?

Använd hastighetsomkopplaren (D). Läge 1: låg hastighet, högt vridmoment (skruvning, borrning av stora diametrar). Läge 2: hög hastighet, lågt vridmoment (borrning av små diametrar, lätt skruvning). Avtryckaren möjliggör gradvis hastighetsreglering.

Vilka batterier och laddare är kompatibla med Skil 3008?

Använd endast SKIL-batterier modell BR1*31**** och SKIL-laddare modell CR1*31***. Användning av andra batterier kan medföra risk för brand eller personskada.

Hur underhåller jag Skil 3008 borrskruvdragaren?

Rengör regelbundet ventilationsspringorna (H) med en pensel för att undvika överhettning. Ta bort batteriet före rengöring. Sänk aldrig ner verktyget i vatten.

Vad gör jag om borrskruvdragaren plötsligt stannar under användning?

Stoppet kan bero på överbelastning, för hög temperatur eller urladdat batteri. Släpp avtryckaren, ta bort batteriet och låt det svalna. Kontrollera laddningsnivån med indikatorn (K). Om batteriet är svagt, ladda det.

Vilka typer av material kan jag borra med Skil 3008?

Detta verktyg är utformat för att borra i trä, metall, tegel, natursten, keramik och plast. Det är också lämpligt för skruvning och gängning. För metall, gör ett förborrhål och smörj borret.

Var hittar jag den fullständiga bruksanvisningen och reservdelar?

Den fullständiga bruksanvisningen finns gratis på notice-facile.com. För reparationer, kontakta ett auktoriserat SKIL-servicecenter. Adresser och sprängskisser finns på www.skil.com.

BRUKSANVISNING 3008 SKIL

• Maskinen ar avsedd for borning i tra, metall, tegel, sten, keramik och plast; maskiner med elektronisk varvitalsreglering och hoger-/ vänstergang ar även lampliga for skruvdragning och gangskärning
• Det har verktyget ar inte avsedd for yrkesmagg anvandning
• Läs och sparaenna instruktionsbok ③

TEKNISKA DATA①

Max. vridmoment hårt skruvforband enligt ISO 5393 : 50Nm

VERKTYGSELEMENT ②

A Strömbrytare für till/frán och varvitalsreglering
B Ring for justering av vridmoment
C Last lage (koppling)
D Vaxellagesomkopplare
E Indikator for valid rotationsriktning
F Omkopplare for reversing av rotationsriktningen
G Lysiodlampa
H Ventilationsoppningar
J Bältesfaste
K Batteriindikator

SÄKERHET

ALLMÄNNASÄKERHETSANVISNINGAR FÖRELVERKTYG

VARNING Studera alla varninger, anvisninger, Bilder och spekifikationer gällande sakerhet som medfoljer verktyget. Om anvisningarna inte följs kan det resultera i elektriska stötar, brand och/eller allvarliga personskador.

Förvara alla varninger och anvisningar for framtida bruk.

Nedan anvant begrapp "elverktyg" hänfor sig till natdrivna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

1) ARBETSPLATSSAKERHET

a) Hall arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dalgigt belyst arbetsomrade kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
c) Hall under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störsvä obehöriga personer kan du förlora kontrollen über elverktyget.
2) ELEKTRISK SÄKERHET

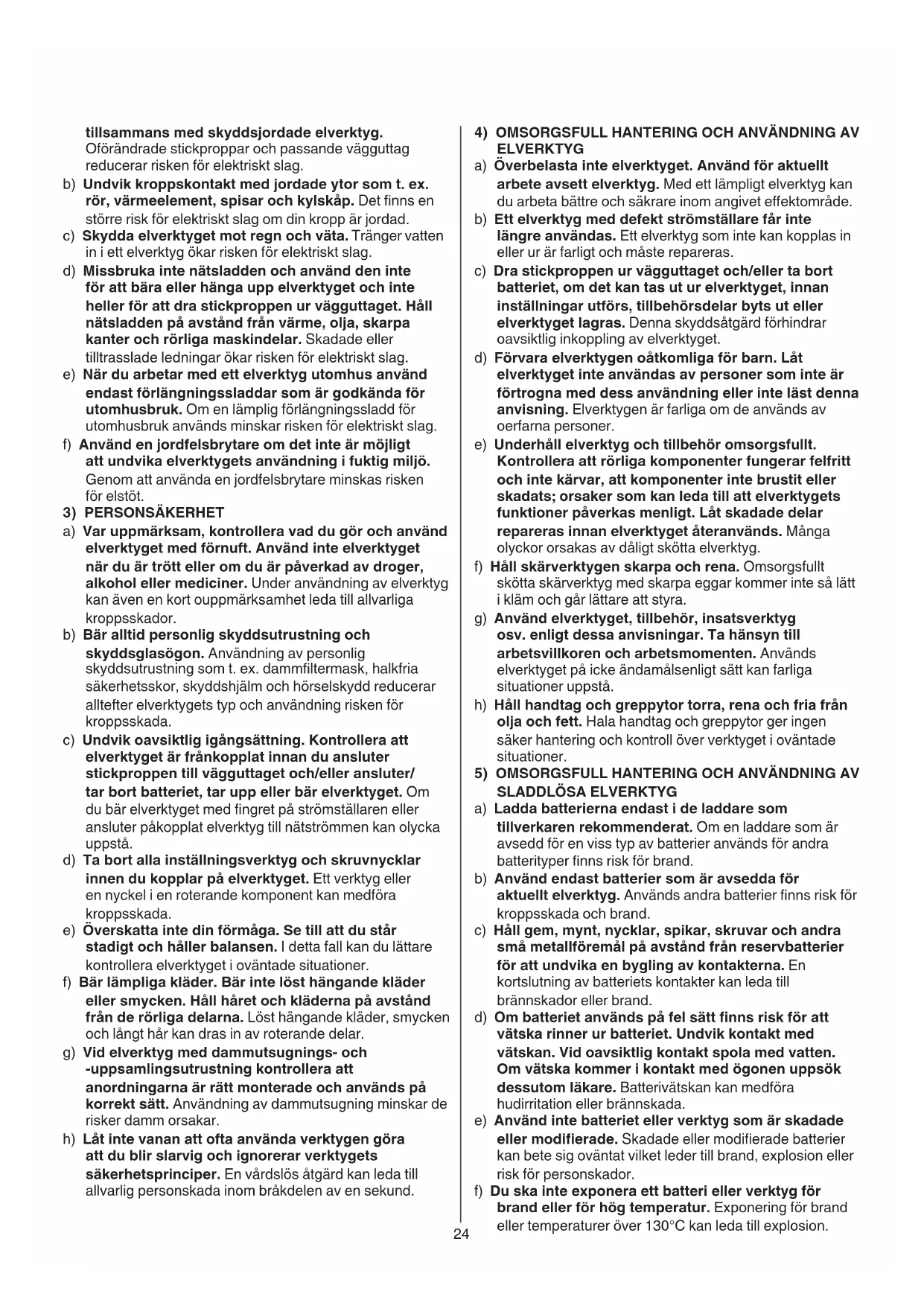

a) Elverktygets stickpropp maste passa till vagguttaget. Stickproppen fär absolut inte forändras. Använd inte adapterkontakter

tillsammans med skyddsjordade elverktyg.

Oforandrade stickproppar och passande vagguttag reducerar risken for elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex. ror, varmeelement, spasar och kylskap. Det finns en storre risk for elektriskt slag om din kropp ar jordad.
c) Skydda elverktyget mot regn och vata. Tranger vatten in i ett elverktyg okar risken for elektriskt slag.
d) Missbruka inte natsladden och använd den inte För attbara eller hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Håll natsladden på avständ frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risken for elektriskt slag.
e) När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar godkända for utomhusbruk. Om en lámplig forlängningssladd for utomhusbruk används minskar risken für elektriskt slag.
f) Använd en jordfelsbrytare om det inte ar möjigt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risiken for elstöt.
3) PERSONSAKERHET
a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte elverktyget;när du ar trött aller om du ar paverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria sakerhetsskor, skyddshjalm och horselskydd reducerar alltefter elverktygets typ och användning risken for kroppsskada.
c) Undvik oavsiktlig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/ tar bort batteriet, tar upp erlar ber elverktyget. Om du bar elverktyget med fingret pa strömställaren erler ansluter pakopplat elverktyg till natströmmen kan olycka uppsta.
d) Ta bort alla installningsverktyg och skruvnycklar innen du koplar pa elverktyget. Ett verktyg ell er en nyckel i en roterande component kan medfora kroppsskada.
e) Overskatta inte din förmåga. Se till att du stared stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändte situationer.
f) Bar lampliga klader. Bar inte lost hängande klader aller smycken. Håll haret och kläderna på avständ frän de rörliga delarna. Lõst hängande kläder, smycken och langt har kan dras in av roterande delar.
g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna ar ratt monterade och anvands på korrekt satt. Använding av dammutsugning minskar de risker damm orsakar.
h) Låt inte vanan att ofta använda verktygen gört att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardslös Åtgård kan leda till allvarlig personskada inom brakdelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG
a) Überbelastainte elverktyget. Använd für aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och sakrare inom angivet effektområde.
b) Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg som inte kan kopplas in erller ur ar farligt och maste repareras.
c) Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan installninger utfors, tillbehorsdilar byts ut ell er elverktyget lagras. Denna skyddsatgard forhindrar oavsiktlig inkoppling av elverktyget.
d) Forvara elverktygen oåtkomliga for barn. Låt elverktyget inte användas av personer som inte ar förtrogna med dess användning eller inte LASTenna anvising. Elverktygen ar farliga om de används av oerfarna personer.
e) Underhäll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit aller skadats; orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Låt skadade delar repareras innan elverktyget Återanvänds. Många olyckor orsakas av däligt skötta elverktyg.
f) Häll skärverktygen skarpa och rena. Omsorgsfullt sköttta skärverktyg med skarpa eggarkommen inte sa latt i klam och gár lättare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv.,enligt dessa anvisiningar.Ta hänsyn till arbetsvillkoren och arbetsmomenten.Används elverktyget pa icke andamalsenligt satt kan farliga situationer uppsta.
h) Hall handtag och greppytor torra, rena och fria fran olja och fett. Hala handtag och greppytor ger ingen saker hantering och kontroll over verktyget i ovanttade situationer.
5) OMSORGSFULL HANTERING OCH ANVÄNDNING AV SLADDLOSA ELVERKTYG
a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som ar avsedd for en viss typ av batterier anvands for andra batterityper finns risk for brand.
b) Använd endast batterier som ar avsedda for aktuell elverktyg. Används andra batterier finns risk for kroppsskada och brand.
c) Hall gem, mynt, nycklar, spikar, skruvar och andra sma metallforemål pa avstand frän reservbatterier for att undvika en bygling av kontakterna. En kortslutting av batteriets kontakter kan leda till brännskador eller brand.
d) Om batteriet anvands på fel satt finns risk for att vatska rinner ur batteriet. Undvik kontakt med vatskan. Vid oavsiktlig kontakt spelà med vatten. Om vatska kommer i kontakt med ögonen uppsök dessutom lákare. Batterivatskan kan medfora hudirritation eller brännskada.
e) Använd inte batteriet aller verktyg som ar skadade aller modifierade. Skadade aller modifierade batterier kan bete sig ovāntat vilket leder till brand, explosion aller risk für persokador.
f) Du sca inte exponera ett batteri aller verktyg for brand aller for hog temperatur. Exponering for brand aller temperaturer over 130^ kan leda till explosion.

g) Folj alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanfor det temperaturomfang som specificeras i instruktionerna. En olamplig laddning aller en laddning vid en temperatur som ligger utanfor det specificerade omradet kan skada batteriet och öka brandrisken.

6) SERVICE

a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdilar. Detta garantarar att elverktygets sakerhet uppratthalls.
b) Utför aldrig service på skadade batterier. Service på batterier fär endast utforas av tillverkaren eller auktorisade tjänsteleverantörer.

SÄKERHETSANVISNINGAR FÖR SLADDLOB BORRMASKIN/SKRUVDRAGAR

1) SÄKERHETSANVISNINGAR FÖR ALLA ÅTGÄRDER
a) Häll verktyget i de isolerade greppytorna;när du utfor en atgård dar skärtillbehör eller fästen kan innehälla dolda kablage. Skärtillbehör och fästen somkommen i kontakt med en strömforande ledning kan medfora att verktygets exponerade metalldilar blir strömforande och leda till att användaren fär en elektrisk stöt.

2) SÄKERHETSANVISNINGAR VID ANVÄNDNING AV LÄNGA BORRBITAR

a) Använd aldrig högre varvtilän borbitens klassade maximala varvtil. Vid högre varvtil ar det troligt att biten bojs om den fär rotera frittutan kontakt med arbetsstyetcket, vilket kan leda till persorskador.
b) Borja alltid borra med lag hastiget och med bitspetsen i kontakt med arbetsstycket. Vid högre varvtil ar det troligt att biten bojs om den fär rotera frittutan kontakt med arbetsstycket, vilket kan leda till personskador.
c) Använd tryck endast i direkt linje med biten och tryck inte for mycket. Bitar kan BOjas, vilket orsakar brott eller forlorad kontroll, vilket kan leda till personskador.

ALLMÄNT

• Viss typ av damm, exemplvis färg som innehäller bly, vissaTRSorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i narheten); anecdandningsskydd och arbeta med en dammuppsamlare om sādan anslutning finns
  Vissa typarv dammarklassificerade soms carcinogeniska (t.ex. ek- och bjorkdamm) särskilt i combination med tillsatser for trabehandling; anecdandningsskydd och arbeta med en dammuppsamlare om sadan anslutning finns
• Folj de nationella krav, som finns angäende damm, für de material du skall arbete med
• Asbesthaltigt material fár inte bearbetas (asbest anses vara cancerframkallande)
• Kontrollera att omkopplare F ②är i mellan position (låst läge) innan inställninger utförs eller tillbehördsdelar byts eller maskinen Transporteras eller lagras

TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används
• Använd endast tillbehör vilkas tillatna varvthal atminstone motsvarar maskinens högsta tomgangsvarvthal

FÖRE ANVÄNDNINGEN

• Undvik skador genom att ta bort skruvar, spikar aller andra foremål ur arbetsstycket; ta dem bort innan du startar ett arbete
• Satt fast arbetsstychet (ett arbetsstycke fastsatt med skruvtvingar aller i ett skruvstad ar mera stabilt an om det halls fast for hand)
• Använd lämpiga detektorer für lokalisierung av dolda forsörnjningsledninger erller konsultera lokalt distributionsföretag (kontakt med elledninger kan fororsaka brand och elstöt; en skadad gasledning kan leda till explosion; borning i vattenledning kan fororsaka sakskador erler elstöt)

BATTERIERNA

• Det medfoljande batteriet ar delvis laddat (i syfte att garantera batteriets fulla kapacitet ska det laddas helt och hallet i batteriladdaren innan verktyget anvands for Första gangen)
• Använd endast fällande batterier och laddare med det har verktyget
• SKIL-batteri: BR131***

• SKIL-laddare: CR131***

• Använd aldrig trasig batteriet; de skall omedelbart bytas ut

• Demonterainte batteriet
• Utsatt inte verktyget/batteriet for regn
• Tillaten omgivningstemperatur (verktyg/laddare/batteri):
• vid laddning 4 40^ - vid drift -20 +50^ - vid forvaring -20 +50^

FÖRKLARING AV SYMBOLER PÅ VERKTYGET/

BATTERIET

③ Läs bruksanvisningen före användning
④ Batterierna kan explodesera om de utsats for eld, undanhall batterierna fran heta kallor
Forvara maskinen/laddaren/batteriet i lokaler, darr temperaturen inte overstiger 50^
⑥ Elektriska verktyg och batterier fár inte kastasi hushalssoporna

ANVÄNDNING

• Kombinerad strombrytare for till/fran och hastighetskontroll A ②

-variera hastigheten steglost fran noll till maximum genom att trycka mer aller mindre pa avtryckaren

• Laddning av batteri

! läs sakerhetsvarningarrna och anvisingarna som levereras med laddaren

• Ta bort/sattai i batteriet ②

• Ansluta bältesfastet ⑦

-anslut bältesfästet J till borrmaskinen med den medfoljande skruven.

• Batteriindikator 8

-tryck på indicatorkappen K for batterinivå for att visa aktuell batterinivå 8a

! när batteriindikatorns lagsta niva börjar att blinka after att knappen K ⑧b tryckts in, ar batteriet tomt! när batteriindikatorns lagsta nivaær 2 börjar blinka after knappen K ⑧c tryckts in, ar batteriet inte inom tillåtet driftstemperaturområde

Lysiodlampa 13

Lysdiodlampa tand automatiskt nar till/fränströmbrytaren aktiveras

! nar lysdiodlampan börjar att blinka, ar batteriskyddet aktiverat (se nedan)

• Batteriskydd

Verktyget stangs plotsigt av ellr forhindras att startas nar

• belastningen ar für hog --> ta bort belastning och starta om
  -batteriets temperatur over-ller underskrider arbetsomradyet -20 till +50^ --> batteriindikatorns nivaer 2 borjar blinka nar knappen K ctrycks in; vanta tills batteriet aterigen ar inom tillatet driftstemperaturomrade
  -batteriet ar nastan tomt (for att skydda fullstandig urladdning) --en lag batteriniva aller blinkande lag batteriniva ⑧ visas av batteriindikatorn nar knappen Ktrycks pa; ladda batteriet

! fortsätt inte trycka på till-/frånkappen after att verktyget stängts av automatiskt; batteriet kan skadas

• Reversering av rotationsriktningen ⑨

-om inte vänster/höger ar inställi ratt lage, kan inte strombrytaren A (2) tryckas in

! andra rotationsriktningen nar maskinen ar helt stilla

• Byte av bits 10

! använd aldrig bits med trasig axel

• Justering av vridmoment (VariTorque) ⑪

• vridmomentet ökas genom att ringen B vrids frän 1 till 17; det laget C lasek kopplingen for att möjiggöra tyngre borrnings- eller skruvdragningsjobb

-vid idragning av en skruv, forsok forst med VariTorque position 1 och oka tills det ratta djupet ar natt

• Mekaniskt vaxelval ⑫

-ställ in omkopplaren D på önskat varvital

! paverka vaxellagesomkopplaren nar maskinen gårsakta

1 -låg hastighet -högt vridmoment -for skruvdragning och borrning av stora diametrar -for gängskärning

2

-hog hastighet

-lagt vridmoment

-for slagborrning

-for borrning av sma diametrar

Fattning och styrning av maskinen 14

! under arbetet, häll alltid verktyget i det grå greppet

-hallventilationsoppningarna H ② ej overtackta

-lagg inte for mycket tryck pa verktyget; lat verktyget gora arbetet at dig

ANVÄNDNINGSTIPS

Anvand ratt bits 15

! använd endast skarpa bits

Narduborrarjarnmetaller

• forborra ett mindre hal da ett storre behovs -olja in borren emellanat

• Vid idragning av en skruv nara kortänden eller på sidan av tramaterialet skull forborrning ske for att undvika sprickbildning

• För bösta användning av maskinen ar det nödvändigt med ett jämnt tryck på skruven, speciellt vid urdragning
• Vid skruvning i hárt tra bör man Först forborra ett hal
  Splinterfbr borning iTRA 16

Dammfri borrning i vagg 17
Borrningikakelutanattslinta 18
- Besök www.skil.com für mer information

UNDERHÄLL / SERVICE

• Det har verktyget ar inte avsedd for yrkesmagg användning
• Hall alltid verktyget rent (i synnerhet ventilationsöppningarna H ②)

! ta bort batteriet fran verktyget fore rengoring

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppsta, bör reparation utforas av auktoriserad serviceverkstad for SKIL elverktyg
• sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till narraste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner finns på www.skil.com)
• Observera att skada till följd av oversamhet ell er overbelastning inte tacks av garantin (for SKIL garantivillkor gå till www.skil.com eller fråga Återförsäljaren)

MILJÖ

• Elektriska verktyg, batterier, tillbehör och Förpackning fär inte kastas i hushållssoporna (gäller endast EU-länder)

-enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillampning enligt nationell lagstiftning ske uttjanta elektriska verktyg sorteras separat och lämnas till miljövänlig Återvinning -symbolen ⑥ kommen att paminna om detta när det ar tid att kassera

! före avyttring av batterierna, tejpa kontaktytorna med kraftig tejp for att undvika kortslutting

LJUD/VIBRATION

• Det här verktygets ljudtrycksniva som matts enligt EN 62841 ar 83,0 dB(A), ljudeffektnivan ar 94,0 dB(A) (osakerhet K = 5 dB) och vibrationen <2,5 m/s² (triax vektorsumma; osakerhet K = 1,5 m/s²)
  Vibrationsemissionsvärdet har uppmatts enligt ett standardiserat test i enlighet med EN 62841; detta varde kan anvandas for att jämfora vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts for njr verktyget anvands enligt det avsedda syfet

-om verktyget anvands på att annat aan det avsedda syfitet aller med felller daligt unterhällna tillbehör kan detta drastiskt öka vibrationsniv'an
-när verktyget stängs av eller ar pa men inte används, kan detta avsevärt minska vibrationsnivån

! skydda dig mot vibration genom att underhalla verktyget och dess tillbehör, hälla händerna varma och styra upp ditt arbetssätt

DK

Akkubore-/skruemaskine 3008/3010 INLEDNING

! bruk girvalgbryteren när verktøyet gär sakte

1

-lavturtall

-hoydtreiemoment

! under arbeid, hold verktøyet alltid i grätt (græ) grepsområde(r)

! För batteriene kastes, tape over polene med tykk tape forå unngå kortslutning

STØY/VIBRASJON
