КОРИСНИЧКИ ПРИРАЧНИК 3008 SKIL

B Прстен за контрола на вртежниот момент C Заклучена позиција (спојка) D Прекинувач за избор на брзината E Индикатор за избраната насока на ротацијата F Прекинувач за менување на насоката на вртење G ЛЕД-светилки H Отвори за вентилација J Шнола за ременот K Индикатор за нивото на батеријата

ОПШТИ ПРЕДУПРЕДУВАЊА ЗА БЕЗБЕДНОСТ НА ЕЛЕКТРИЧНИТЕ АЛАТИ - ПРЕДУПРЕДУВАЊЕ Прочитајте ги сите безбедносни предупредувања, упатства, слики и спецификации што се обезбедуваат со овој алат. Непочитувањето на сите упатства подолу може да доведе до електричен удар, пожар и/или сериозна

Чувајте ги сите предупредувања и упатства за понатамошно упатување. Поимот “електричен алат”, кој се користи во понатамошниот текст, се однесува на вашиот електричен алат (со приклучен кабел) и на електрични алати со погон на батерии (без приклучен кабел).

1) БЕЗБЕДНОСТ НА РАБОТНОТО МЕСТО

a) Одржувајте го вашето работно место чисто и уредно. Неуреден или темен работен простор може да предизвикаат незгоди. b) Немојте да работите со уредот во средина во која има опасност од експлозија, во која има запалливи течности, гасови и прашина. Електричните алати произведуваат искри кои можат да запалат прашина или пареа. c) За време на употребата на електричниот алат, децата и останатите лица држете ги подалеку од местото каде работите. Одвраќање, би можеле да изгубите контрола врз уредот.

2) ЕЛЕКТРИЧНА СИГУРНОСТ

a) Утикач мора да одговара на приклучокот. Никако не смее да се прават измени на штекерот. Не користете адаптерски штекер заедно со уредот кој е заштитно заземјен. Не променети штекери и соодветни приклучоци го намалуваат ризикот од електричен удар. b) Избегнувајте допир на телото со заземјени површини, како што се цевки, радијатори, рерни и фрижидери. Постои зголемена опасност од струен удар, доколку Вашето тело е заземјено. c) Чувајте го уредот подалеку од дожд и влага. Продирањето на вода во електричниот уред ја зголемува опасноста од струен удар. d) Не злоупотребувајте го приклучниот кабел за носење, бесење на уредот или за извлекување на штекерот од мрежниот приклучок. Чувајте го кабелот подалеку од топлина, масло, остри рабови или деловите на апаратот кои се движат. Оштетени или заплеткани кабли ја зголемуваат опасноста од струен удар.

• Алатот е предвиден за дупчење во дрво, метал, цигли, камен, керамика и пластика; алатите со електронска контрола на брзината и лева/десна ротација се исто така соодветни за навртување на

• Овој алат не е наменет за професионална употреба

• Внимателно прочитајте го и зачувајте го ова упатство за ракување

Максимален обрт за примена како шрафцигер според ISO 5393 : 50Nm ЕЛЕМЕНТИ НА АЛАТОТ

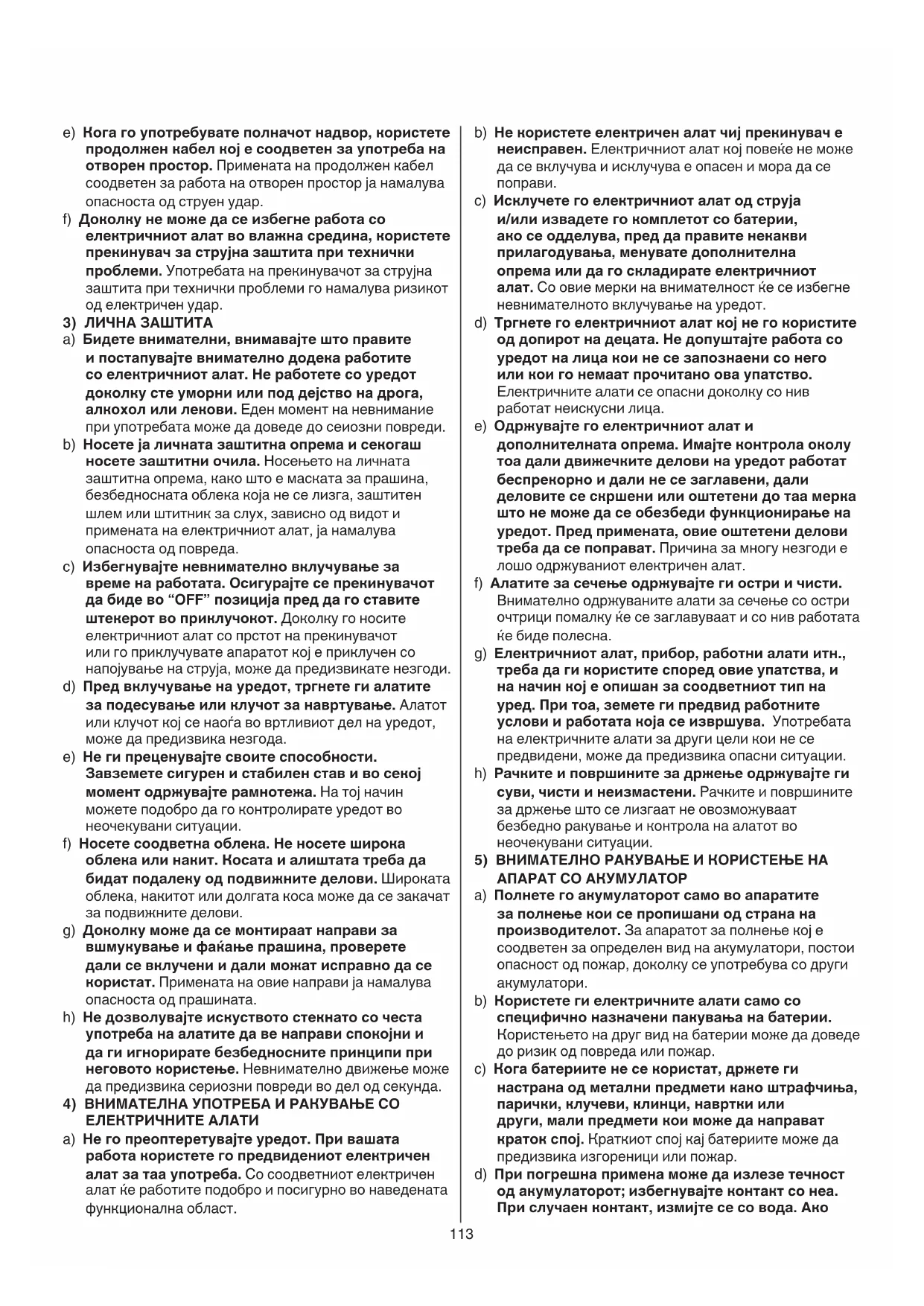

A Прекинувач за вклучување/исклучување и контрола на брзината113 b) Не користете електричен алат чиј прекинувач е неисправен. Електричниот алат кој повеќе не може да се вклучува и исклучува е опасен и мора да се

c) Исклучете го електричниот алат од струја и/или извадете го комплетот со батерии, ако се одделува, пред да правите некакви прилагодувања, менувате дополнителна опрема или да го складирате електричниот алат. Со овие мерки на внимателност ќе се избегне невнимателното вклучување на уредот. d) Тргнете го електричниот алат кој не го користите од допирот на децата. Не допуштајте работа со уредот на лица кои не се запознаени со него или кои го немаат прочитано ова упатство. Електричните алати се опасни доколку со нив работат неискусни лица. e) Одржувајте го електричниот алат и дополнителната опрема. Имајте контрола околу тоа дали движечките делови на уредот работат беспрекорно и дали не се заглавени, дали деловите се скршени или оштетени до таа мерка што не може да се обезбеди функционирање на уредот. Пред примената, овие оштетени делови треба да се поправат. Причина за многу незгоди е лошо одржуваниот електричен алат. f) Алатите за сечење одржувајте ги остри и чисти. Внимателно одржуваните алати за сечење со остри очтрици помалку ќе се заглавуваат и со нив работата ќе биде полесна. g) Електричниот алат, прибор, работни алати итн., треба да ги користите според овие упатства, и на начин кој е опишан за соодветниот тип на уред. При тоа, земете ги предвид работните услови и работата која се извршува. Употребата на електричните алати за други цели кои не се предвидени, може да предизвика опасни ситуации. h) Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во неочекувани ситуации.

5) ВНИМАТЕЛНО РАКУВАЊЕ И КОРИСТЕЊЕ НА

АПАРАТ СО АКУМУЛАТОР a) Полнете го акумулаторот само во апаратите за полнење кои се пропишани од страна на производителот. За апаратот за полнење кој е соодветен за определен вид на акумулатори, постои опасност од пожар, доколку се употребува со други акумулатори. b) Користете ги електричните алати само со специфично назначени пакувања на батерии. Користењето на друг вид на батерии може да доведе до ризик од повреда или пожар. c) Кога батериите не се користат, држете ги настрана од метални предмети како штрафчиња, парички, клучеви, клинци, навртки или други, мали предмети кои може да направат краток спој. Краткиот спој кај батериите може да предизвика изгореници или пожар. d) При погрешна примена може да излезе течност од акумулаторот; избегнувајте контакт со неа. При случаен контакт, измијте се со вода. Ако e) Кога го употребувате полначот надвор, користете продолжен кабел кој е соодветен за употреба на отворен простор. Примената на продолжен кабел соодветен за работа на отворен простор ја намалува опасноста од струен удар. f) Доколку не може да се избегне работа со електричниот алат во влажна средина, користете прекинувач за струјна заштита при технички проблеми. Употребата на прекинувачот за струјна заштита при технички проблеми го намалува ризикот од електричен удар.

a) Бидете внимателни, внимавајте што правите и постапувајте внимателно додека работите со електричниот алат. Не работете со уредот доколку сте уморни или под дејство на дрога, алкохол или лекови. Еден момент на невнимание при употребата може да доведе до сеиозни повреди. b) Носете ја личната заштитна опрема и секогаш носете заштитни очила. Носењето на личната заштитна опрема, како што е маската за прашина, безбедносната облека која не се лизга, заштитен шлем или штитник за слух, зависно од видот и примената на електричниот алат, ја намалува опасноста од повреда. c) Избегнувајте невнимателно вклучување за време на работата. Осигурајте се прекинувачот да биде во “OFF” позиција пред да го ставите штекерот во приклучокот. Доколку го носите електричниот алат со прстот на прекинувачот или го приклучувате апаратот кој е приклучен со напојување на струја, може да предизвикате незгоди. d) Пред вклучување на уредот, тргнете ги алатите за подесување или клучот за навртување. Алатот или клучот кој се наоѓа во вртливиот дел на уредот, може да предизвика незгода. e) Не ги преценувајте своите способности. Завземете сигурен и стабилен став и во секој момент одржувајте рамнотежа. На тој начин можете подобро да го контролирате уредот во неочекувани ситуации. f) Носете соодветна облека. Не носете широка облека или накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови. g) Доколку може да се монтираат направи за вшмукување и фаќање прашина, проверете дали се вклучени и дали можат исправно да се користат. Примената на овие направи ја намалува опасноста од прашината. h) Не дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при неговото користење. Невнимателно движење може да предизвика сериозни повреди во дел од секунда.

4) ВНИМАТЕЛНА УПОТРЕБА И РАКУВАЊЕ СО

ЕЛЕКТРИЧНИТЕ АЛАТИ a) Не го преоптеретувајте уредот. При вашата работа користете го предвидениот електричен алат за таа употреба. Со соодветниот електричен алат ќе работите подобро и посигурно во наведената функционална област.114

• Прашината од материјали како боја која содржи олово, некои видови дрво, минерали и метали, може да биде штетна за здравјето (контактот со прашината или нејзиното вдишување може да шредизвика алергии и/или болести на дишните органи за оној кој работи со алатот или луѓето во близина); носете маска за прашина и работете со правосмукалки доколку можете да ги поврзете

• Некои видови на прашина се канцерогени (како на пример прашината од даб или бука), особено заедно со адитиви за одржување на дрвото; носете маска за прашина и работете со правосмукалки доколку можете да ги поврзете

• Следете ги процедурите на вашата земја за прашината која се јавува како резултат од материјалите со кои работите

• Не обработувајте никаков материјал кој содржи азбест (азбестот важи за предизвикувач на рак)

• При промена на приборот, пренесување или прибирање на алатот, задолжително поставете го прекинувачот F

во средна позиција (заклучено)

• SKIL може да признае гаранција само доколку е користен оригинален прибор

• Користете само прибор чија дозволена брзина е во најмала рака еднаква на најголемата брзина при празен од на електричниот алат ПРЕД УПОТРЕБА

• Избегнувајте оштетувања од штрафови, шајки и други предмети во местото каде работите; тргнете ги пред да почнете со работа

• Зацврстете го материјалот кој го обработувате (обработка која е зацврстена со стеги или во менгеме е побезбедна отколку да ја држите со раце)

• Користете соодветни детектори за наоѓање на скриени инсталации или повикајте соодветна компанија за помош (контактот со електричните линии може да доведе до струен удар; оштетувањата во гасоводна цевка може да резултира со експлозија; пенетрирање во водоводна инсталација може да доведе до оштета на предмети или електричен удар) АКУМУЛАТОРСКА БАТЕРИЈА

• Испорачаната батерија е делумно наполнета (за да се обезбеди целосен капацитет на батеријата, целосно наполнете ја батеријата во полначот на батеријата пред да го употребите вашиот електричен алат за првпат)

• Користете ги исклучиво следниве батерии и полначи со овој алат - Батерија SKIL: BR1*31**** - Полнач SKIL: CR1*31****

• Оштетената батерија не треба понатаму да се користи туку веднаш да се замени

• Не ја расклопувајте батеријата

• Никогаш не ги изложувајте на дожд алатот/

• Дозволена температура на околината (алатка/ полнач/батерија): - при полнење 4...40°C - при работа –20...+50°C - при складирање –20...+50°C течноста дојде во допир со очите, побарајте и лекарска помош дополнително. Течноста која може да излезе од акумулаторот може да доведе до надразнување на кожата и изгореници. e) Не употребувајте комплет со батерии или алат кој е оштетен или изменет. Оштетени или изменети батерии може да реагираат непредвидливо и да предизвикаат пожар, експлозија или опасност од

f) Не го изложувајте комплетот со батерии или алатот на оган или висока температура. Изложувањето на оган или температура над 130°C може да предизвика експлозија. g) Следете ги сите инструкции за полнење и не го полнете комплетот со батерии или алатот надвор од температурниот опсег наведен во инструкциите. Неправилното полнење или на температура надвор од наведениот опсег може да ја оштети батеријата и да ја зголеми опасноста од

a) Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се обезбедува безбедно одржување на електричниот алат. b) Никогаш не поправајте оштетени комплети со батерии. Поправката на комплети со батерии треба да ја врши само производителот или овластен

a) Држете го електричниот апарат на изолираните површини за фаќање при изведување на операција каде додатокот за сечење или спојката може да контактираат со скриени жици. Додатоците за сечење и деловите за прицврстување што ќе дојдат во контакт со жица под напон може да ги електрифицираат металните делови на алатот и да предизвикаат електричен удар на операторот.

2) УПАТСТВА ЗА БЕЗБЕДНОСТ КОГА УПОТРЕБУВАТЕ

ДОЛГИ ДЕЛОВИ ЗА ДУПЧЕЊЕ a) Никогаш не ракувајте со поголема брзина од максимално дозволената за делот за дупчење. При повисоки брзини, делот може да се свитка ако се дозволи да ротира слободно без контакт со работното парче, што може да резултира со лична

b) Секогаш започнете со дупчење при мала брзина и со делот за дупчење во контакт со работното парче. При повисоки брзини, делот може да се свитка ако се дозволи да ротира слободно без контакт со работното парче, што може да резултира со лична повреда. c) Нанесете притисок само во директна линија со делот и не применувајте прекумерен притисок. Деловите можат да се свиткаат, предизвикувајќи оштетување или губење на контрола, што може да резултира со лична повреда.115

• Промена на насоката на ротација

- ако левата/десната позиција не легнат како што треба, прекинувачот A

нема да може да стартува ! менувајте ја насоката на ротацијата само кога алатот се наоѓа во целосно мирување

! не употребувајте бургии со оштетена дршка

• Контрола на вртежниот момент (VariTorque)

- излезниот обрт ќе се зголемува ако прстенот на активаторот B се врти од 1 кон 17; позицијата C ќе го заклучи активаторот за да се овозможи дупчење или извршување тешки работи - при завртување на некоја завртка најпрво започнете со положбата 1 (VariTorque) и потоа полека зголемувајте до достигнување на саканата

• Избор на механички запченик

- поставете го селекторот D на саканата брзина ! вклучете го изборот на брзини додека алатот работи бавно

- пониска брзина - голем момент на вртење - за завртување и дупчење на отвори со голем

- за вибрациски навој

- повисока брзина - низок момент на вртење - за вибрациско дупчење - за дупчење отвори со мал дијаметар

• Држење и насочување на алатот

! додека работите, секогаш држете го алатот за местото (местата) кое (кои) се означени со

- отворите за ладење H

држете ги отворени - не притискајте премногу со алатот; дозволете тој сам да работи СОВЕТИ ЗА ПРИМЕНА

! употребувајте само остри бургии

• При дупчење во метал - најпрво издупчете помала дупка, кога сакате да издупчите поголема дупка - бургијата подмачкувајте ја со масло од време на

• При навртување на штрафовите на краевите на дрвото, прво треба да се издупчи мала дупка за да се избегне разлистување на дрвото

• За оптимална употреба на апаратот потребен е постојан притисок на завртката, особено во текот на одвртувањето

• При завртување на завртката во тврдо дрво претходно треба да се издупчи дупка

• Дупчење на дрво без разлистување

• Дупчење на дрво без прашина

• Дупчење на плочки без лизгање

• За повеќе информации видете на www.skil.com ОБЈАСНУВАЊЕ НА СИМБОЛИТЕ ЗА АЛАТОТ/

Пред употреба прочитајте го прирачникот за

Во допир со оган батериите ќе експлодираат, затоа не ги палете батериите од која било причина

Секогаш чувајте ги апаратот/полначот/батеријата во просторија на температура пониска од 50°C

Не се ослободувајте од електични алати и батерии во домашниот отпад

• Комбиниран прекинувач за вклучување/исклучување и за контрола на брзината A

- брзината се контролира на степени од нула до максимум со применување помалку или повеќе сила врз активаторот

• Полнење на акумулаторска батерија ! прочитајте ги безбедносните предупредувања и упатствата дадени со полначот

• Вадење/инсталирање на батеријата

• Прицврстување на клипот за ремен

- прицврстете го клипот за ремен J на дупчалката со испорачаната завртка.

• Индикатор за нивото на батеријата

- притиснете на индикаторот за нивото на батеријата K за да се прикаже тековното ниво на батеријата

! ако по притискање на копчето K

b почне да трепка индикаторот за најниско ниво на батеријата, тогаш батеријата е празна ! кога ќе почне да трепка индикаторот за нивоата на батеријата 2 по притискање на копчето K

c, батеријата не е во рамките на дозволениот опсег за работна температура

ЛЕД-светилката автоматски се пали кога ќе се активира прекинувачот за вклучување/исклучување ! кога трепка ЛЕД-светилката, се активира заштитата на батеријата (види подолу)

• Заштита на батеријата Алатот наеднаш се исклучува или не може да се вклучи, кога - товарот е преголем --> отстранете го товарот и почнете повторно - температурата на батеријата не е во рамките на дозволениот опсег на работна температура од -20 до +50°C --> 2 нивоата на индикаторот за ниво на батеријата почнуваат да трепкаат кога ќе го притиснете копчето K

c; почекајте батеријата да се врати во рамките на дозволениот опсег на работна температура - батеријата е скоро празна (заштита од целосно празнење) --> на индикаторот за нивото на батеријата ќе се прикаже ниско ниво на батеријата или ќе трепка за ниско ниво на батеријата

кога ќе притиснете на копчето K; наполнете ја

! не продолжувајте да притискате на прекинувачот за вклучување/исклучување откако алатот ќе се исклучи автоматски; батеријата ќе се оштети116

• Овој алат не е наменет за професионална употреба

• Алатот секогаш да се одржува чист (особено отворите за ладење H

! отстранете ја батеријата од алатот пред

• Доколку алатот и покрај внимателното работење и контрола некогаш откаже, поправката мора да ја изврши некој овластен SKIL сервис за електрични

- во случај на примедба, испратете го алатот нерасклопен, заедно со сметкопотврдата, до вашиот продавач или најблискиот SKIL сервис (адресите се наведени на www.skil.com)

• Имајте предвид дека оштетувањето настанато заради преоптоварување или неправилно ракување со алатот ја отфрла гаранцијата (видете на www.skil.com или прашајте го продавачот за условите на гаранцијата на SKIL) ЗАШТИТА НА ЖИВОТНАТА СРЕДИНА

• Не се ослободувајте од електични алати, батерии, уреди или амбалажа преку нивно фрлање во домашното ѓубре (само за земјите на

- според Европската Директива 2012/19/EC за ослободување од електрична и електронска опрема и нејзина имплементација во согласност со националните закони, електричните алати кои го достигнале крајот на својот животен век мора да бидат собрани посебно и да бидат вратени во соодветен објект за рециклирање

ќе ве потсетува на ова кога ќе дојде време алатот да го фрлите ! пред да се фрли акумулаторската батерија во отпад, заштитите ги нејзините полови БУЧАВА / ВИБРАЦИИ

• Измерено во согласност со EN 62841, нивото на звучен притисок на оваа алатка е 83,0 dB(A) и нивото на звучна моќност 94,0 dB(A) (несигурност K = 5 dB), и вибрацијата <2.5 m/s² (триакс векторна сума; несигурност K = 1.5 m/s²)

• Нивото на емитирање на вибрации кое е наведено на задниот дел на ова упатство е измерено во согласност со стандардизираниот тест даден во EN 62841; може да се користи за да се спореди еден алат со друг, и како првична оценка за изложеноста на вибрации кога се користи алатот за споменатите

- користењето на алатот за разни примени, или со различни или неправилно чувани делови, може да доведе до значајно зголемување на нивото на
