KULLANIM KILAVUZU VSZ4GDYRE SIEMENS

Kullanma kılavuzunu lütfen itinayla saklayınız. Elektrikli süpürgeyi başka birisine verecek olursanız, lütfen kullanma kılavuzunu da veriniz. Amaca uygun kullanűm Bu cihaz, evde kullanım ya da ev ortamına benzer, ticari olmayan uygulamalar için öngörülmüştür. Bu cihaz, deniz seviyesinden en fazla 2000 metre yükseklikte kullanılmak üzere tasarlanmıştır. Bu elektrikli süpürge sadece bu kullan- ma kılavuzunda verilen bilgilere göre kullanılmalıdır. Yaralanmaları ve hasarları önlemek için elektrikli süpürge şunlar için kullanılmamalıdır: İnsanların veya hayvanların temizlenmesi. Aşağıdaki cisim, madde veya pisliklerin emilerek temiz- lenmesi: - Sağlığa zararlı, keskin kenarlı, sıcak veya kızdırılmış maddeler. - Nemli veya ıslak maddeler. - Kolay tutuşabilen veya patlayıcı maddeler ve gazlar. - Çinili sobalardaki kül, is ve merkezi ısıtma sistemleri. - Yazıcılardan veya fotokopi makinelerinden çıkan toner tozu. Yedek parçalar, aksesuarlar, toz torbası Orijinal yedek parçalarımız, orijinal aksesuarlarımız, özel aksesuarlarımız ve orijinal toz torbalarımız kendi elektrik süpürgelerimizin özelliklerine ve gereksinimlerine uygun olarak üretilmiştir. Bu nedenle sadece orijinal yedek parçalarımızı, orijinal aksesuarlarımızı ve özel aksesuarlarımızı ve orijinal toz torbalarımızı kullanmanızı tavsiye ederiz. Böylece hem ürününüzün çalışma ömrünü uzatır hem de elektrik süpürgenizin temizleme gücünün sürekli aynı yüksek kalitede kalmasını garantileyebilirsiniz. !Uyarı: Tam olarak uygun olmayan veya daha düşük kaliteli yedek parçaların, aksesuarların / özel aksesuarların ve toz torbalarının kullanılması elektrik süpürgenizde, bu türden ürünlerin kullanılması nedeniyle oluşan hasarlar söz konusu olduğunda garanti kapsamımıza girmeyecek has- arlara neden olabilir. Güvenlik bilgileri Bu elektrikli süpürge, geçerli teknik kurallara ve bilinen güvenlik yönetmeliklerine uygun- dur. Υποδείξεις για την ενεργειακή ετικέτα Αυτή η ηλεκτρική σκούπα πρόκειται για μια ηλεκτρική σκούπα γενικής χρήσης με πρωτεύοντα εύκαμπτο σωλήνα. Για την επίτευξη της δηλωμένης τάξης ενεργειακής απόδοσης και τάξης επίδοσης καθαρισμού σε χαλί και σκληρό δάπεδο χρησιμοποιήστε το πέλμα γενικής χρήσης με δυνατότητα εναλ-

Οι υπολογισμοί βασίζονται στον κατ’ εξουσιοδότηση κανονισμό (ΕΕ) αριθ. 665/2013 της Επιτροπής από 3 Μαΐου 2013 για συμπλήρωμα της οδηγίας 2010/30/ΕΕ. Όλες οι διαδικασίες, που δεν περιγράφονται ακριβώς σε αυτές τις οδηγίες, εκτελέστηκαν στη βάση του προτύπου EN 60312-1:2017*. *Επειδή η δοκιμή διάρκειας ζωής για τον κινητήρα εκτελείται με άδειο δοχείο σκόνης, πρέπει η αναφερόμενη διάρκεια ζωής του κινητήρα για έλεγχο με μισογεμάτο δοχείο σκόνης να αυξηθεί κατά 10%.20 Yanıcı ve alkol içeren maddeler filtre üzerine (filtre torba- sı, motor koruma filtresi, dışarı üfleme filtresi vb.) uygu- lanmamalıdır. Elektrikli süpürge inşaat işlerinde kullanım için uygun değildir. => İnşaat artıklarının emilmesi cihazın zarar görmesine neden olabilir. Emiş yapılmayacağı zaman cihazı kapatınız ve fişini çeki- niz. Eskimiş cihazlar derhal kullanım dışı tutulmalı, daha sonra cihaz usulüne uygun bir şekilde imha edilmelidir. !Lütfen dikkat Şebeke soketi en az 16A'lık bir sigorta ile emniyete alın- mış olmalıdır. Eğer cihaz çalıştırıldığında sigorta atacak olursa, bunun sebebi, cihaz ile birlikte yüksek elektrik bağlantı değerine sahip başka elektrikli cihazların da aynı anda elektrik dev- resinde bağlı ve devrede olması olabilir. Cihazın açılmasından önce en düşük güç kademesini ayarlamanız ve daha sonra daha yüksek bir güç kademe- sini seçmeniz durumunda, sigortanın devreye sokulması engellenebilir. İmha etmeye ilişkin uyarılar Ambalaj Ambalaj, elektrikli süpürgeyi nakliyat esnasında zarar gör- meye karşı korur. Ambalaj çevreye zarar vermeyen malze- melerden ibarettir ve bu nedenle tekrar geri kazanılabilir. Almanya'da artık kullanılmayan ambalaj malzemelerini, »Grüner Punkt« adını taşıyan yeniden değerlendirme sis- teminin toplama merkezlerine gönderiniz. Kendi ülkeniz- de bu cins merkezler varsa, ambalaj malzemelerinizi bu merkezlere göndermenizi tavsiye ederiz. Eski cihaz Eski cihazlar birçok değerli malzemeler ihtiva eder. Bu nedenle, Almanya'da eski cihazınız tekrar değerlendiril- mesi için yetkili satıcıya veya bir geri kazanma veya dönü- şüm merkezine verilir. Güncel giderme yöntemleri hakkın- da bilgi almak için lütfen yetkili satıcınıza veya oturduğu- nuz bölge belediyesine başvurunuz. Filtrenin ve filtre torbasının imha edilmesi Filtre ve filtre torbası çevreye zarar vermeyen malzeme- lerden üretilmiştir. Ev çöpleri için yasaklanmış maddeler içermediği sürece, normal ev çöpleri ile birlikte imha edi- lebilir. Bu cihaz 8 yaşın altındaki çocuklar ve fiziksel, algısal veya mental yeteneklerinde eksiklikler olan veya tecrübe ve/veya bilgi eksikliği bulunan kişiler tarafından ancak, gözetim altında olmaları veya cihazın güvenli kullanımı hakkında bilgi sahibi olmaları veya olası tehlikeleri bilmeleri durumunda kullanılabilir. Çocukların cihaz ile oynamalarına izin verilmemelidir. Temizlik ve kullanıcı bakımı işlemleri gözetim altında olmayan çocuklar tarafından yürütülmemelidir. Plastik torbalar ve folyolar küçük çocukların ulaşamayacağı yerlerde saklanmalı ve imha edilmelidir. => Boğulma tehlikesi söz konusudur! Usulüne uygun kullanım Elektrikli süpürge sadece tip etiketine uygun olarak bağ- lanmalı ve çalıştırılmalıdır. Filtre torbası veya toz haznesi, motor koruması ve dışarı üfleme filtresi olmadan asla süpürmeyiniz. => Cihaz zarar görebilir! Asla süpürgenin ağzıyla veya borusuyla insanların kafaları- nın yakınında kullanmayınız. => Yaralanma tehlikesi söz konusudur! Merdivenlerdeki kullanım sırasında cihaz her zaman kul- lanıcıdan daha aşağıda bulunmalıdır. Şebeke bağlantı kablosu ve hortum, elektrikli süpürgenin taşınması / nakli için kullanılmamalıdır. Bu cihazın elektrik bağlantı hattı zarar görmüşse herhan- gi bir tehlikeyi önlemek için hatlar bayi, müşteri hizmetle- ri veya aynı niteliğe sahip başka biri tarafından değiştiril- melidir. 30 dakikadan uzun çalışma sürelerinden sonra elektrik bağlantı kablosunu tamamen çekiniz. Cihazı şebekeden ayırmak için bağlantı kablosundan değil, aksine soketten çekilmelidir. Şebeke bağlantı kablosu keskin kenarlar üzerinden geçi- rilmemeli ve kıvrılmamalıdır. Elektrik fişinin otomatik kablo çekme sırasında insanlara, insanların vucüduna, hayvanlara veya nesnelere hızla çarpmamasına dikkat ediniz. => Elektrik bağlantı kablosunu fiş yardımıyla hareket etti- riniz. Elektrikli süpürgede yapacağınız tüm çalışmalardan önce fişi çekiniz. Hasar görmüş elektrikli süpürge çalıştırılmamalıdır. Bir arıza söz konusu olduğu zaman, elektrik fişini prizden çekip çıkarınız. Tehlikeli durumları engellemek için elektrikli süpürgedeki onarım ve yedek parça değişim işlemleri sadece yetkili müşteri hizmetleri tarafından yürütülmelidir. Elektrikli süpürge hava şartlarından, nemden ve sıcaklık- tan korunmalıdır.21

Enerji etiketine ilişkin uyarılar Bu elektrik süpürgesi, birincil hortumlu üniversalelektrik süpürgesidir.Halılarda ve sert zeminlerde belirtilen en yüksek enerjiverimliliğine ve temizlik performans sınıfına ulaşmak içinlütfen değiştirilebilir genel ağzı kullanınız.İlgili hesaplama değerleri aşağıdaki hususları temelalmaktadır: Talep düzenlemesi (AB) No. 665/20133. Mayıs 2013 2010/30/EU direktifi eki.Bu talimat içerisinde ayrıntılı şekilde açıklanmayantüm prosedürler EN 60312-1:2017* standardıtemelinde yürütülür.*Motora yönelik kullanım ömrü testi boş toz haznesi ileyapıldığından belirtilen motor kullanım ömrü, toz haznesiyarım dolu kontrol için %10 oranında arttırılmalıdır.Elektrik süpürgenizi daha verimli kullanabilmeniz için dikkatetmeniz gereken hususlar:Bu cihazlar ev tipi kullanıma uygundur, endüstriyel (sana-yi tipi) kullanıma uygun değildir.Süpürülecek yerin tipine göre motor gücünü ayarlayınız.Elektrikli süpürgeniz için her zaman orijinal yedek parça,aksesuar veya özel aksesuarları kullanınız.Eğer, cihazınız toz torbalı ise;Mutlaka orijinal toz torbası kullanınız. (Filtre değişim gös-tergesinden toz torbasının doluluk oranı görülebilir.Bu durumda toz torbası yenisi ile değiştirilmelidir.Cihazınız toz hazneli ise;Optimum temizlik sonuçları için güç ayar düğmesini mak-simuma getiriniz. Sadece çok hassas malzemelerde gücüdaha az ayarlamanız önerilir. (Her kullanım sonrasında buhazne ve filtrelerinin temizlenmesi gerekir.)Elektrikli süpürgeyi sadece tip (etiket) levhasındaki gibitakın ve kullanın.Cihazı dikey konumdayken çalıştırmayınız.

Kullanma kılavuzunu lütfen itinayla saklayınız. Elektrikli süpürgenizi üçüncü şahıslara vermeniz durumunda lütfen kullanım kılavuzunu da birlikte veriniz. Lütfen resimli sayfaları açınız! Cihazın teknik özellikleri 1 Fonksiyonu değiştirilebilen kilit kovanlı zemin süpürme ünitesi* 2 Kilit kovanlı sert zemin süpürme başlığı* 3 Hortum tutamağı 4 Emme hortumu 5 Kayar düğmeye sahip teleskopik boru (ve kilit açma kovanı)* 6 Sürgülü kola sahip teleskopik boru (ve kilit açma kovanı)* 7 Şebeke bağlantı kablosu 8 Park yardımı 9 Kapak kilit kolu 10 Dışarı üfleme ızgarası 11 Filtre torbası 12 Dışarı üfleme filtresi* 13 Motor koruma filtresi, yıkanabilir 14 Taşıma tutamağı 15 Toz haznesi kapağı 16 Filtre değiştirme göstergesi* 17 Yerleştirme yardımı (cihazın alt tarafında) 18 Açma/kapama tuşu ve güç ayarlama düğmesi 19 Diğer süpürme başlıkları aksesuar taşıyıcısı* 20 Kombi başlığı* 21 Delik başlığı* EEE Yönetmeliğine Uygundur Elektrik bağlantısı 220-240 V** Gerilim/Frekans 50 Hz** Amper 10 A** Yedek parça ve özel aksesuarlar A Değişim filtresi paketi Cihazınızın optimum performans düzeyinde çalışabilmesi için PowerProtect tipindeki (VZ41FGALL) orijinal yedek torbaların kullanılmasını öneririz. İçindekiler:

• 4 Kilitli toz torbası

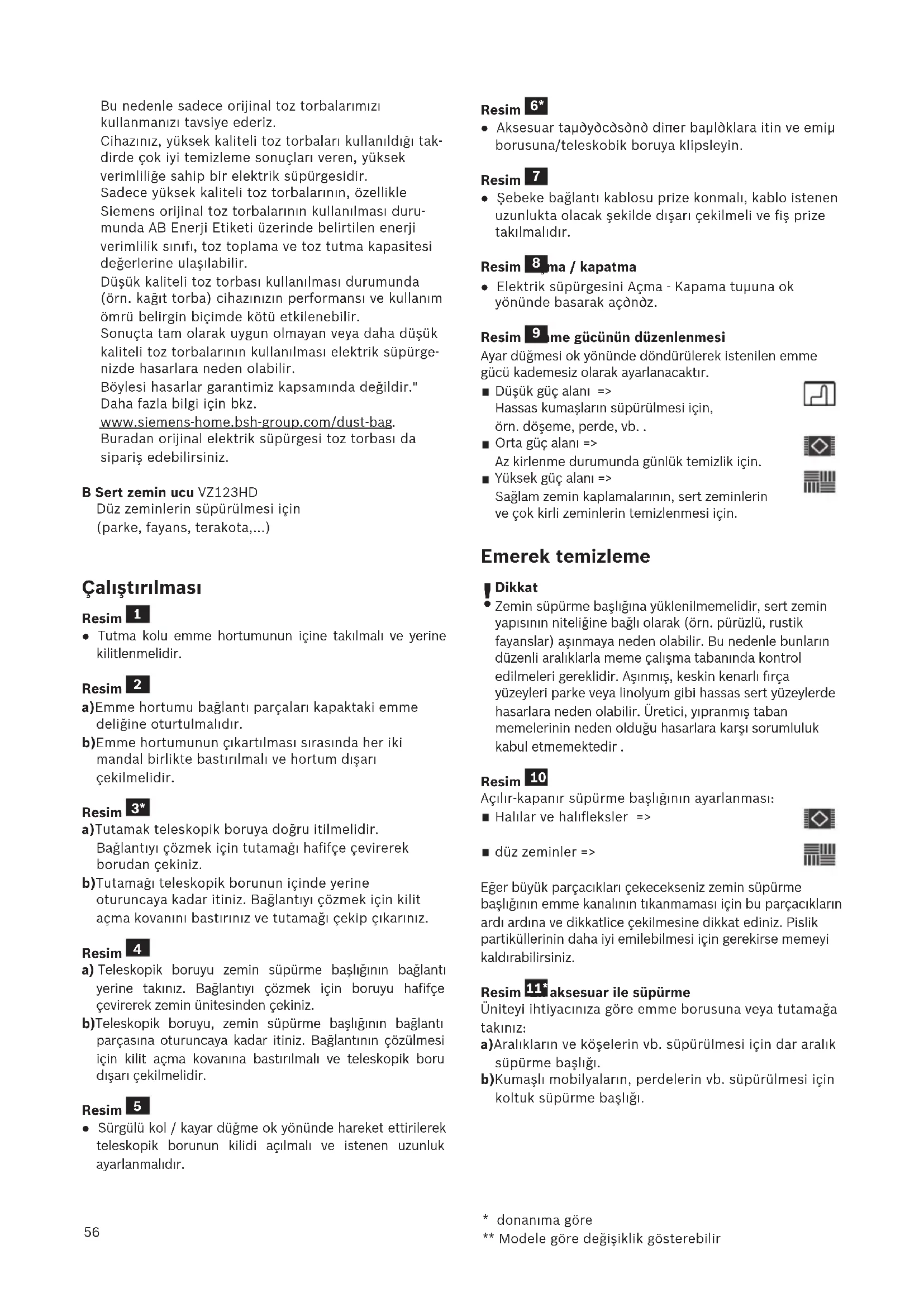

• donanıma göre ** Modele göre değişiklik gösterebilir56 Bu nedenle sadece orijinal toz torbalarımızı kullanmanızı tavsiye ederiz. Cihazınız, yüksek kaliteli toz torbaları kullanıldığı tak- dirde çok iyi temizleme sonuçları veren, yüksek verimliliğe sahip bir elektrik süpürgesidir. Sadece yüksek kaliteli toz torbalarının, özellikle Siemens orijinal toz torbalarının kullanılması duru- munda AB Enerji Etiketi üzerinde belirtilen enerji verimlilik sınıfı, toz toplama ve toz tutma kapasitesi değerlerine ulaşılabilir. Düşük kaliteli toz torbası kullanılması durumunda (örn. kağıt torba) cihazınızın performansı ve kullanım ömrü belirgin biçimde kötü etkilenebilir. Sonuçta tam olarak uygun olmayan veya daha düşük kaliteli toz torbalarının kullanılması elektrik süpürge- nizde hasarlara neden olabilir. Böylesi hasarlar garantimiz kapsamında değildir." Daha fazla bilgi için bkz. www.siemens-home.bsh-group.com/dust-bag

Buradan orijinal elektrik süpürgesi toz torbası da sipariş edebilirsiniz. B Sert zemin ucu VZ123HD Düz zeminlerin süpürülmesi için (parke, fayans, terakota,...) Çalıştırılması Resim ● Tutma kolu emme hortumunun içine takılmalı ve yerine kilitlenmelidir. Resim a)Emme hortumu bağlantı parçaları kapaktaki emme deliğine oturtulmalıdır. b)Emme hortumunun çıkartılması sırasında her iki mandal birlikte bastırılmalı ve hortum dışarı çekilmelidir. Resim a)Tutamak teleskopik boruya doğru itilmelidir. Bağlantıyı çözmek için tutamağı hafifçe çevirerek borudan çekiniz. b)Tutamağı teleskopik borunun içinde yerine oturuncaya kadar itiniz. Bağlantıyı çözmek için kilit açma kovanını bastırınız ve tutamağı çekip çıkarınız. Resim a) Teleskopik boruyu zemin süpürme başlığının bağlantı yerine takınız. Bağlantıyı çözmek için boruyu hafifçe çevirerek zemin ünitesinden çekiniz. b)Teleskopik boruyu, zemin süpürme başlığının bağlantı parçasına oturuncaya kadar itiniz. Bağlantının çözülmesi için kilit açma kovanına bastırılmalı ve teleskopik boru dışarı çekilmelidir. Resim ● Sürgülü kol / kayar düğme ok yönünde hareket ettirilerek teleskopik borunun kilidi açılmalı ve istenen uzunluk ayarlanmalıdır.

• donanıma göre ** Modele göre değişiklik gösterebilir Resim ● Aksesuar taμ∂y∂c∂s∂n∂ diπer baμl∂klara itin ve emiμ borusuna/teleskobik boruya klipsleyin. Resim ● Şebeke bağlantı kablosu prize konmalı, kablo istenen uzunlukta olacak şekilde dışarı çekilmeli ve fiş prize takılmalıdır. Resim Açma / kapatma ● Elektrik süpürgesini Açma - Kapama tuμuna ok yönünde basarak aç∂n∂z. Resim Emme gücünün düzenlenmesi Ayar düğmesi ok yönünde döndürülerek istenilen emme gücü kademesiz olarak ayarlanacaktır. Düşük güç alanı => Hassas kumaşların süpürülmesi için, örn. döşeme, perde, vb. . Orta güç alanı => Az kirlenme durumunda günlük temizlik için. Yüksek güç alanı => Sağlam zemin kaplamalarının, sert zeminlerin ve çok kirli zeminlerin temizlenmesi için. Emerek temizleme

Dikkat Zemin süpürme başlığına yüklenilmemelidir, sert zemin yapısının niteliğine bağlı olarak (örn. pürüzlü, rustik fayanslar) aşınmaya neden olabilir. Bu nedenle bunların düzenli aralıklarla meme çalışma tabanında kontrol edilmeleri gereklidir. Aşınmış, keskin kenarlı fırça yüzeyleri parke veya linolyum gibi hassas sert yüzeylerde hasarlara neden olabilir. Üretici, yıpranmış taban memelerinin neden olduğu hasarlara karşı sorumluluk kabul etmemektedir . Resim Açılır-kapanır süpürme başlığının ayarlanması: Halılar ve halıfleksler => düz zeminler => Eğer büyük parçacıkları çekecekseniz zemin süpürme başlığının emme kanalının tıkanmaması için bu parçacıkların ardı ardına ve dikkatlice çekilmesine dikkat ediniz. Pislik partiküllerinin daha iyi emilebilmesi için gerekirse memeyi kaldırabilirsiniz. Resim Ek aksesuar ile süpürme Üniteyi ihtiyacınıza göre emme borusuna veya tutamağa takınız: a)Aralıkların ve köşelerin vb. süpürülmesi için dar aralık süpürme başlığı. b)Kumaşlı mobilyaların, perdelerin vb. süpürülmesi için koltuk süpürme başlığı.

11*57 Filtre değiştirilmesi

Dikkat: Her filtre değişiminden önce cihaz kapatılmalıdır! Filtre torbasını değiştirin Resim ● Zeminden yüksekte tutulan başlıkla ve en yüksek emme gücü ayarıyla çalıştırdığınızda kapaktaki filtre değişimi göstergesi tamamen doluysa, tamamen dolu olmasa da toz torbasını değiştiriniz. Böyle bir durumda filtredeki kirin türü değişimi gerekli kılmaktadır. Başlık, emme borusu ve emme hortumu bu esnada tıkanmamalıdır, çünkü bu durum da filtre değişim göstergesinin tetiklenmesine neden olabilir. Resim Kapağın açılması a)Kilitleme kolu ok yönünde çekilerek kapağın kilidi açılmalıdır. b)Kapak ok yönünde açılmalıdır. Resim a)Filtre torbası kilit dilinden çekilerek kapatılmalıdır. b)Filtre torbası çıkartılmalıdır. c)Yeni filtre torbası yerleştirilmelidir. d)Filtre torbası sonuna kadar tutucu yönünde itilmelidir.

Dikkat: Kapak sadece filtre (toz) torbası yerleştirilmiş ise kapanır. Motor koruma filtresinin temizlenmesi Motor koruma filtresi düzenli aralıklarla vurularak ve/veya yıkanarak temizlenmelidir! Resim ● Toz haznesi kapağını açınız. Resim a)Motor koruma filtresini yana doğru çekerek kilidini açınız ve ok yönünde çekerek çıkarınız. b)Motor koruma filtresini hafifçe vurarak temizleyiniz. c)Aşırı kirlenme durumunda motor koruma filtresi yıkanmalıdır. ● Bunun ardından filtre en az 24 saat süreyle kurumaya bırakılmalıdır. d)Temizleme işleminden sonra motor koruma filtresini cihaza yerleştiriniz, kilitleyiniz ve toz haznesi kapağını kapatınız. Dışarı üfleme filtresinin değiştirilmesi Mikro hijyen filtreli elektrikli süpürge Ne zaman değiştirilmeli: Her yeni değişim filtresi paketinde Resim ● Toz haznesi kapağı açılmalıdır. Resim a)Kilitleme koluna ok yönünde basılarak filtre tutucunun kilidi açılmalıdır. b)Mikro hijyen filtresi çıkartılmalıdır. c)Mikro hijyen filtresi değiştirilebilir. ● Filtreyi en az 24 saat kurumaya bırakınız.

• donanıma göre c)Sert zemin süpürme başlığı Sert zemin kaplamalarının temizlenmesi için (fayans, parke vs.) ● Teleskopik boru yerine oturana kadar sert zemin başlığı bağlantı parçasının içine itilmelidir. ● Bağlantının serbest kalması için kilit açma kovanına bastırılmalı ve teleskopik boru dışarı çekilmelidir. Resim Sert zemin süpürme ünitesinin temizlenmesi a)Temizleme işlemi sırasında başlık alt taraftan süpürge ile temizlenmelidir. b)Birikmiş tüyler ve kıllar makas kullanılarak kesilmeli ve süpürgeyle çekilmelidir. Delik başlığı Resim a)Delik başlığını tutamağa tespitleyiniz ve başlığın delik ağzı delinecek deligin üzerine gelecek şekılde duvara yerleştırınız. b)Cihazı düşük performans seviyesine ayarlayınız ve çalıμtırınız. c)Delik başlığı emme gücü sayesinde dilediğiniz pozisyonda kalacaktır. Delik başlığın sabit bir şekilde emme yapabilmesi için duvar yüzeyinin özelliğine göre gerekirse daha yüksek bir performans da ayarlanabilir. Delme esnasında oluşan talaş otomatik olarak emilir. Resim Kısa süpürme molalarında cihazın arka tarafındaki park yardımını kullanabilirsiniz. ● Cihaz kapatıldıktan sonra, zemin başlığındaki kanca cihazın arka tarafında yer alan boşluğa itilmelidir. Resim Örneğin basamak gibi engellere takılmamak için cihaz tutma kolu yardımıyla da taşınabilir. Çalışma sona erdikten sonra Resim a)Elektrik fişi çekilmelidir. b)Şebeke bağlantı kablosundan hafifçe çekiniz ve serbest bırakınız (kablo otomatik olarak sarılır). Resim Cihazı saklamak/taşımak için cihazın alt tarafındaki saklama yardımını kullanabilirsiniz. a)Cihazı dikey olarak konumlandırınız. b)Zemin süpürme başlığındaki kancayı cihazın alt tarafındaki boşluğa geçiriniz. 12* 13*

d)Mikro hijyen filtresi çıkartılmalıdır. Yeni mikro hijyen filtresi cihaza yerleştirilmelidir. e)Filtre tutucu cihaza yerleştirilmeli ve kilitlenmelidir. Hepa filtreli elektrikli süpürge Cihazınız bir Hepa filtresi varsa bu filtre senede bir kez değiştirilmelidir. Resim ● Toz haznesi kapağı açılmalıdır. Resim a)Kilitleme koluna ok yönünde basılarak Hepa filtresinin kilidi açılmalı ve cihazdan çıkartılmalıdır. b)Yeni hepa filtresi yerleştirilmeli ve kilitlenmelidir. İnce toz taneciklerinin emilmesinden sonra motor koruma filtresi temizlenmeli, gerekirse mikro hijyen filtresi veya Hepa filtresi değiştirilmelidir. Bakım Elektrikli süpürge temizlenmeden önce cihaz kapatılmalı ve fişi çekilmelidir. Elektrikli süpürge ve plastik aksesuarlara piyasada bulunan plastik temizleyicilerle bakım yapılabilir.

Aşındırıcı temizleme maddesi, cam temizleyici veya çok amaçlı temizleyiciler kullanılmamalıdır. Elektrikli süpürge kesinlikle suya sokulmamalıdır. İhtiyaç duyulması halinde toz haznesi başka bir elektrikli süpürge veya kuru bir bez / toz fırçası ile temizlenebilir. Üretici firma, ürünün teknik özelliklerinde değişiklik yapma hakkına sahiptir. 23*

Bu ürün 2012/19/EU sayılı Atık Elektrikli ve Elektronik Ekipmanlar Direktifi’ne göre etiketlenmiştir. Ulusal yönetmelik (Türkiye Resmi Gazetesi No:28300 Tarih:

22.05.2012) Avrupa genelinde geçerli olan, ürünlerin

geri toplanması ve geri dönüştürülmesi ile ilgili yapıyı belirtir.
