Ürün Tipi	Radyal Gönye Testere
Marka	Einhell
Model	TCSM 2534
Besleme Gerilimi	230 V ~ 50 Hz
Anma Gücü	2100 W (S1) / 2350 W (S6 25%)
Boşta Dönüş Hızı	4000 dev/dak
Testere Bıçağı	∅250 x ∅30 x 3 mm, 48 sert metal diş
Dönme Aralığı	-45° / 0° / +45°
Gönye Kesimi (sol/sağ)	0° ila 45° (sol ve sağ)
90°'de Kesme Kapasitesi	340 x 75 mm
45°'de Kesme Kapasitesi	240 x 75 mm
Çift Gönye Kesme Kapasitesi (sol)	240 x 42 mm
Çift Gönye Kesme Kapasitesi (sağ)	240 x 25 mm
Ağırlık	Yaklaşık 16 kg
Lazer Sınıfı	2 (650 nm, ≤ 1 mW)
Ana Fonksiyonlar	90° Kesme, gönye kesimi, çift gönye kesimi, çekme kılavuzu, elektrikli fren, kesme lazeri
Bakım ve Temizlik	Düzenli olarak nemli bir bezle temizleyin; kömür fırçaları bir uzmana değiştirtin
Güvenlik	Açma/kapama anahtarı, mil kilidi, çıkarılabilir bıçak kapağı, emniyet cıvatası, hareketli dayama rayları
Yedek Parçalar ve Onarılabilirlik	Aşınan parçalar: kömür fırçaları, testere bıçağı; tip, referans ve kimlik numarası ile servise sipariş verin
Genel Bilgiler	Kullanım kılavuzu birden çok dilde mevcuttur; germe cihazı, parça destekleri, toplama torbası, alyan anahtarı ile birlikte verilir

Sık sorulan sorular - TCSM 2534 EINHELL

Testere bıçağı nasıl değiştirilir?

Cihazı fişten çekin. Kafayı yukarı kaldırın, korumayı çıkarın, mili düğme (5) ile kilitleyin, flanş vidasını (31) bir alyan anahtarıyla saat yönünde sökün, dış flanşı ve bıçağı çıkarın. Flanşları temizleyin, yeni bıçağı dönüş yönüne dikkat ederek takın, ardından sıkın.

Gönye kesimi nasıl ayarlanır?

Kafayı eğmek için tespit vidasını (21) gevşetin, düğmeye (33) basın ve kafayı istenen açıya (0°-45° sol veya sağ) eğin. Vidayı tekrar sıkın. Döner tabla için vidayı (14) gevşetin, tablayı çevirin, ardından sıkın.

Kesme lazeri nasıl kullanılır?

Lazer anahtarını (36) 'I' konumuna getirin. Parça üzerinde kesme çizgisini gösteren bir lazer çizgisi belirir. Kapatmak için '0' konumuna getirin.

Temel güvenlik talimatları nelerdir?

Koruyucu gözlük, toz maskesi ve kulak koruyucu takın. Parmaklarınızı bıçağa sokmayın. Hareketli dayama raylarının doğru şekilde sabitlendiğinden emin olun. Herhangi bir ayar yapmadan önce fişi çekin.

Testere nasıl temizlenir ve bakımı yapılır?

Fişini çekin. Havalandırma yuvalarını ve muhafazayı nemli bir bez ve biraz sabunla temizleyin. Aşındırıcı ürünler kullanmayın. Aşırı kıvılcım oluşursa kömür fırçalarını bir elektrikçiye kontrol ettirin.

Testere çalışmazsa ne yapmalı?

Priz ve güç kablosunu kontrol edin. Emniyet cıvatasının (25) kilitli konumda olmadığından emin olun. Sorun devam ederse müşteri hizmetlerine başvurun.

Çift gönye kesimi nasıl yapılır?

Döner tablayı istenen açıya (0°-45° sol veya sağ) ayarlayın ve makine kafasını istenen açıya eğin. Çarpışmayı önlemek için hareketli dayama raylarını kaydırın. Kesimi normal bir kesme gibi gerçekleştirin.

Yedek parçalar nerede bulunur?

Cihaz tipini, referansını, kimlik numarasını ve parça numarasını belirterek müşteri hizmetlerinden sipariş edin. Fiyatlar için www.isc-qmbh.info adresini ziyaret edin.

Testere nasıl taşınır?

Döner tablayı vidayı (14) sıkarak kilitleyin. Kafayı indirin, emniyet cıvatası (25) ile sabitleyin. Çekme kılavuzunu vidayla (24) arkaya doğru kilitleyin. Makineyi sabit tabladan taşıyın.

Bu cihazın garantisi nedir?

Garanti, satın alma tarihinden itibaren 24 aydır. Üretim hatalarını kapsar. Uygun olmayan kullanım, normal aşınma (fırçalar, bıçak) veya yetersiz bakımdan kaynaklanan hasarlar kapsam dışıdır.

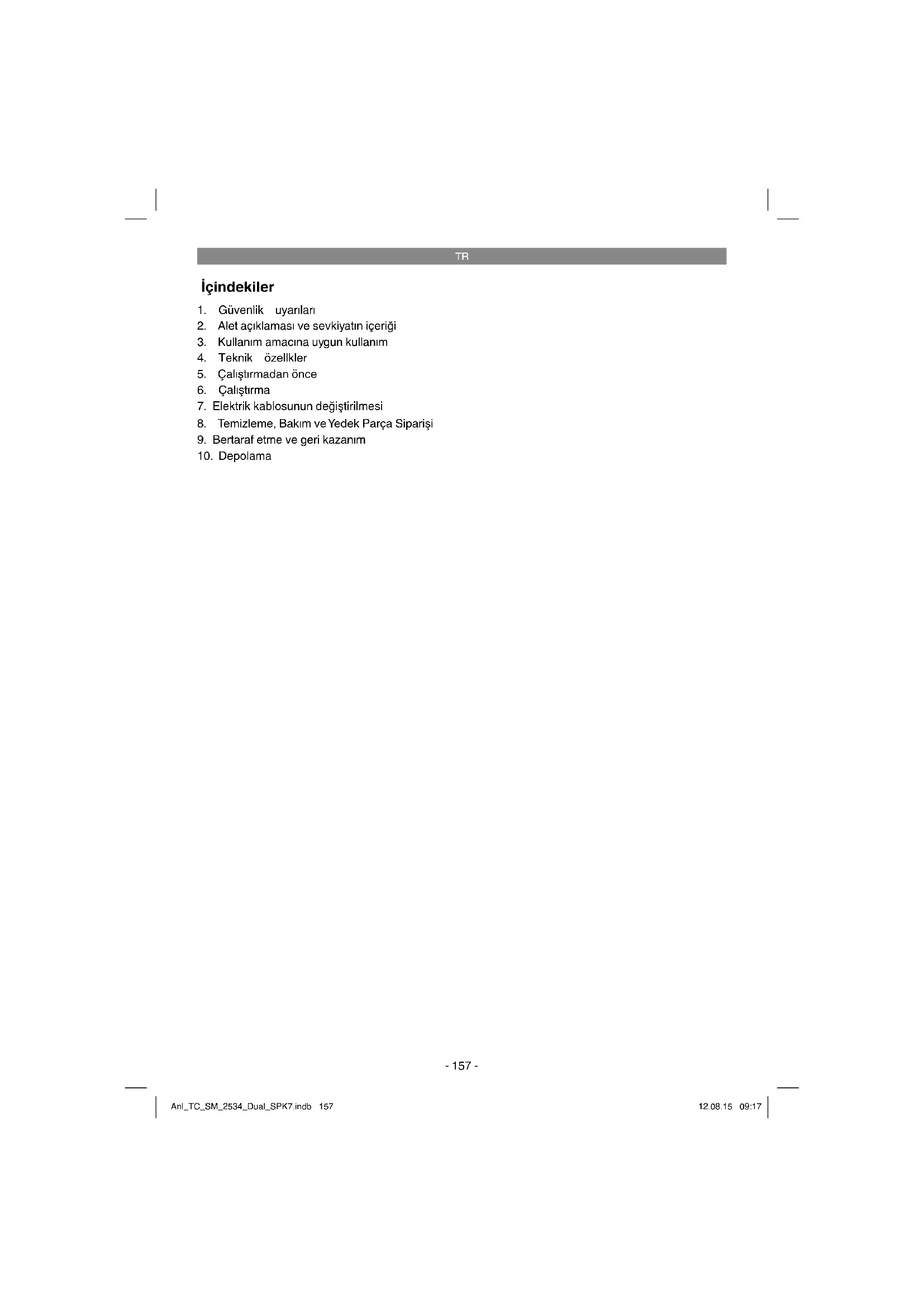

KULLANIM KILAVUZU TCSM 2534 EINHELL

1. Güvenlik uyarıları
2. Alet açıklaması ve sevkiyatın içeriği
3. Kullanım amacına uygun kullanım
4. Teknik özellikler
5. Çalıştırmadan önce
6. Çalıştırma
7. Elektrik kablosunun değiştirilmesi
8. Temizleme, Bakım ve Yedek Parça Siparişi
9. Bertaraf etme ve geri kazanım
10. Depolama

TR

Tehlike! Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz

Dikkat! Kulaklık takın. Çalışma esnasında oluşan gürültü iştirme kaybına yol açabilir.

Dikkat! Toz maskesi takın. Ahşap ve diğer malzemeler üzerinde çalışıldığında sağlığa zarar veren tozlar oluşabilir. Asbest içeren malzemelerin işlenmesi yasaktır!

Dikkat! İş gözlüğü kullanın. Çalışma esnasında oluşan kıvılcım veya aletten dışarı fırlayan kıymik, talaş ve tozlar gözlere zarar verebilir.

Dikkat! Yaralanma tehlikesi! Elinizi dönmekte olan testere bıçağı bölümüne sokmayın.

İkaz! Kaydırılabilir dayanak kızakları alyen civataları ile sabitlenmiştir.

Kaydırılabilir dayanak kızakları gönyeli kesimler (testere kafası eğdirildiğinde veya açı ayarlı döner tezgah) için başka bir pozisyonda sabitlenecektir.

Sol yöne 45° açılı düz kesimlerde sol dayanak kızağı dışa doğru itilecek ve civata ile sabitlenecektir! Sağ yöne 45° açılı düz kesimlerde sağ dayanak kızağı dışa doğru itilecek ve civata ile sabitlenecektir! 90° açılı düz kesimlerde kaydırlabilir dayanak kızakları iç pozisyonda civata ile sabitlenecektir!

TR

Tehlike!

Yaralanmaları ve hasarları önlemek için aletlerin kullanımında bazı iş güvenliği önlemlerinin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kullanma talimatını iyi bir yerde saklayın. Aleti kullanmak için başka kişilere verdiğimizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! Tehlike!

Tüm güvenlik bilgileri ve talimatları okuyunuz. Güvenlik bilgileri ve talimatlarda belirtilen direktiflere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.

Lazer ile ilgili özel uyarılar

⚠️ Dikkat: Lazer ışını Lazer ışınına bakmayınız Lazer sınıfı 2

• Kesinlikle direkt işin içine bakmayınız.
• Lazer ışını kesinlikle yansıyan yüzeyler, insan veya hayvanlar üzerine yöneltmeyiniz. Düşük güçlü bir lazer ışını dahi gözlerin hasar görmesine sebep olabilir.
  Dikkat - Burada açıklanan çalışma yöntemlerinin dışında yapılan bir çalışma da tehlikeli ışınların yayılmasına sebep olabilir.
  • Lazer modülünü kesinlikle açmayınız.
• Lazer gücünü yükseltmek için lazer üzerinde değişiklik yapılması yasaktır.
• Üretici firma, güvenlik uyarları bölümünde açıklanan talimatlara riayet edilmemesinden kaynaklanan hasarlardan herhangi bir sorum-

luluk üstlenmez.

2. Alet açıklaması ve sevkiyatın içeriği

2.1 Alet açıklaması (Şekil 1-3)

1. Sap

2. Açık/Kapalı şalteri

3. Kilitleme düzenini açma düğmesi
4. Makine kafası
5. Testere mili blokaji
6. Oynar testere biçağı koruması
7. Testere bıçağı
8. Sikma tertibati
9. Düğme
10. İş parçası tablası
11. Sabit dayanak kızağı
12. Tezgah çitası
13. Ayarlanabilir ayak
14. Sabitleme civatasi
15. ìbre
16. Skala
17. Döner tezgah
18. Sabit testere tezgahı
19. Skala
20. libre
21. Sabitleme civatasi
22. Talaş tutma torbası
23. Çekme kılavuzu
24. Çekme kılavuzu sabitleme civatası
25. Emniyet pimi
26. İş parçası tablası sabitleme civatası
27. Kesim derinliği sınırlama tırtıllı civatası
28. Kesim derinliği sınırlama dayanağı
29. Ayar civatasi
30. Ayar civatasi
31. Flanş civatası
32. Dış flanş
33. Düğme
34. Hareketli dayanak kızağı
35. Lazer
36. Lazer Açık/ Kapalı şalteri
37. Transport sapi

TR

2.2 Sevkiyatın içeriği

Satın almış olduğunuz ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fiş veya faturayı ibraz ederek servis merkezine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

• Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.
• Ambalaj malzemelerini ve ambalaj ve transport emniyetlerini sökün (bulunması halinde).
• Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.
• Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.
  Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın.

Tehlike!

Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Gönyekesme
• Skma tertibatı (8)
• 2 x iş parçası tablası (10)
• Talaş tutma torbası (22)
• Alyenanahtari (c,d)
• OrijinalKullanmaTalimatı

3. Kullanım amacına uygun kullanım

Gönye kesme testeresi, makine boyuna uyan ahşap ve ahşap benzeri malzemelerin kesilmesinde kullanılır. Testere yakacak odun kesme için uygun değildir.

Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralanmalarda, yalnızca kullanıcı/isletici sorumlu olup üretici fi rma sorumlu tutulamaz. Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale-

tin ticari, zanaatkarlar veya endüstriyel veya benzer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir.

Yalnızca makine için uygun olan testere bıçakları kullanılacaktır. Her türlü kesme taşlarının maki- neye bağlanması yasaktır.

Kullanım amacına uygun kullanımda ayrıca kullanma talimatında açıklanan güvenlik uyarları, montaj ve işletme talimatlarına da riayet edilecektir. Makineyi kullanan ve bakımını yapan personel, bu talimatlar hakkında bilgi sahibi olmalı ve muhtemel tehlikeler konusunda bilgilendirilmelidir.

Bunun dışında, geçerli olan genel kazaları önleme yönetmelerine de riayet edilmelidir. Diğer genel işyeri ve iş sağlığı yönetmeliklerine de dikkat edilecektir.

Makine üzerinde yapılacak değişiklikler üretici firmanın sorumluluğunun sona ermesine yol açar ve

oluşacak her türlü hasar ve zarardan üretici firma sorumlu tutulamaz.

Makinenin kullanım amacına uygun kullanılmasına rağmen belirli riskler tamamen ortadan kalkmaz. Makinenin yapısı ve konstrüksiyonu itibariyle aşağıda açıklanan noktalar meydana gelebilir:

• Testere bicağının koruma kapağı bulunmayan açık bölümüne temas etme.
  • Dönmekte olan testere bıçağına müdahale (dokunma) etme (kesilme yaralanması).
• Talimatlara aykırı yapılan çalışmalarda iş parçasının geri tepmesi.
• Testere bıçağının kırılması.
• Testere biçağı dişlerine entegre edilen sert metal parçalarının dışarı fırlaması.
• Öngörülen kulaklığın takılmaması durumunda işitme hasarlarının oluşması.
• Makinenin kapalı mekanlarda kullanılmasında ağaç tozu nedeniyle sağlığa zararlı emisyonların oluşması.

TR

4. Teknik özellikler

Alternatifakım motoru: .....230 V \~ 50Hz
Güç: 2100 W S1 / 2350 W S6 25%
Rölanti devri n_0 : 4000 dev/dak
Sert metal dişli testere
biçağı: 250 x 30 x 3 mm
Diş adedi: 48
Dönme bölümü: -45° / 0°/ +45°
Sola gönyeli kesim: 0° - 45°
Sağa gönyeli kesim: 0° - 45°
Testere genişliği 90°’de: ......340 x 75 mm
Testere genişliği 45°’de: .....240 x 75 mm
Testere genişliği 2 x 45°'de
(Sola çift gönyeli kesim): 240 x 42 mm
Testere genişliği 2 x 45°de
(Sağa çift gönyeli kesim): 240 x 25 mm
Ağırlık: yaklaşık 16 kg
Lazer sinifi: 2
Lazer dalga uzunluğu: 650 nm
Lazer gücü: ....≤ 1 mW

İşletme türü S6 %25: Durdurma aralıklı (10 dakika durdurma süresi) sürekli çalıştırma. Motorun aşırı derecede isinmasını önlemek için motor durdurma süresinin %25 oranındaki bir sürede anma güç değeri ile çalıştırılacak ve arkasından durdurma süresinin %75 oranındaki bir sürede yük altında olmadan çalıştırılacaktır.

Tehlike!

Ses ve titreşim

Ses ve titreşim değerleri EN 61029 normuna göre ölçülmüştür.

Ses basınç seviyesi L_pA ..... 95 dB(A)

Sapma K_pA .....3 dB

Ses güç seviyesi LWA 108 dB(A)

Sapma K_WA 3dB

Kulaklık takın.

Gürültü işitme kaybına sebep olabilir.

Toplam titreşim değerleri (üç yönün vektör toplamı) EN 61029 normuna göre ölçülmüştür.

Titreşim emisyon değeri ah = 4,58 m/s²

Sapma K = 1,5 m/s²

Açıklanan titreşim emisyon değeri standart test metoduna göre ölçülmüş olup bu değer, elektrikli aletin kullanım türü ve şekline bağlı olarak değişebilir ve istisnai durumlarda açıklanmış olan bu değerin üzerinde olabilir.

Açıklanan titreşim emisyon değeri elektrikli aletin diğer elektrikli aletler ile kıyaslanmasında kullanılabilir.

Açıklanan titreşim emisyon değeri, aletin işletilmesinde etrafal verilecek rahatsızlığın ve etkinin tahmin edilmesinde de kullanılabilir.

Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

• Sadece hasarlı ve arızalı olmayan aletler kullanın.
• Aletlerin düzenli olarak bakımını yapın ve temizleyin.
• Çalışma tarzınızı alete göre ayarlayın.
  • Aletlerinize aşırı yüklenmeyin.
  Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.
  • Aleti kullanmadığınızda kapatın.

Dikkat!

Kalan riskler

Bu elektrikli aleti, kullanma talimatına uygun şekilde kullansanız dahi yine de bazı riskler mevcut kalır. Bu elektrikli aletin yapı türü ve modeli itibari ile aşağıda açıklanan tehlikeler meydana gelebilir:

1. Uygun bir toz maskesi takılmadığında akciğer hasarlarının oluşması.
2. Uygun bir kulaklık takılmadığında işitme hasarlarının oluşması.
3. Elektrikli alet uzun süre kullanıldığında veya talimatlara göre kullanılmadığında veya bakımı düzgün şekilde yapılmadığında el-kol titreşiminden kaynaklanan sağlık hasarlarının oluşması.

TR

5. Çalıştırmadan önce

Makineyi elektrik şebekesine bağlamadan önce makinenin tip etiketi üzerinde belirtilen değerlerin elektrik şebekesi değerleri ile aynı olup olmadığını kontrol edin.

ikaz!

Makine üzerinde ayar işlemi yapmadan önce daima fişi prizden çıkarın.

5.1 Genel

• Makine sağlam şekilde kurulmalıdır, makineyi örneğin çalışma tezgahı, universal alt sehpa vb. gibi tezgahlar üzerine sabitleyin.
• Çalıştırmadan önce tüm kapakların ve güvenlik tertibatlarının takılmış olması zorunludur.
• Testere bıçağı serbest hareket edebilmelidir.
• Önceden işlenmiş olan ağaçta örneğin çivi veya civata vs. gibi yabancı cisimlere dikkat edilmelidir.
• Açma/Kapamaşalterine basmadan önce testere bıçağının doğru şekilde monte edildiğinden ve hareket eden parçaların serbest çalışabildiğinden emin olun.

5.2 Testerenin montajı (Şekil 1-5)

• Döner tezgahın (17) ayarını değiştirmek için sabitleme civatasını (14) yaklaşık 2 tur gevşetin ve döner tezgahın (17) kilidini açın.
• Döner tezgah (17) ve ibreyi (15) skaladaki (16) istenilen açı ölçüsünün üzerine getirin ve sabitleme sapı (14) ile sabitleyin. Testerenin -45°, -31,6°, -22,5°, -15°, 0°, 15°, 22,5°, 31,6° ve 45°lik pozisyonlarda sabit ayar pozisyonları bulunur.
• Makine kafasını (4) hafifçe aşağıya bastırarak ve aynı zamanda motor tutma elemanındaki emniyet pimini (25) çekerek, testerenin alt çalışma pozisyondaki kilidini açın. Testere kilidinin açık kalmasını sağlamak için emniyet pimini (27) bırakmadan önce 90° döndürün.
• Kilitleme düzenini açma düğmesi (3 yerine geçinceye kadar makine kafasını (4) yukarıya kaldırın.
• Sıkma tertibatı (8) sabit testere tezgahının (18) hem sol hem de sağ tarafına monte edilebilir.
• İş parçası tablası sabitleme civatasını (26) açın.
• İş parçası tablasını (10) sabit testere tezgahına (18) monte edin, ilgili sabitleme civatasını (26) sıkın (Şekil 4).
• İkinci iş parçası tablasını da (10) testerenin karşı tarafına monte edin ve ilgili sabitleme

civatası (26) ile emniyet altına alın.
- Makine kafasını (4), sabitleme civatasını (21) açarak sol yöne, max. 45° dereceye eğdirebilirsiniz.
- Testerenin güvenli şekilde durmasını sağlamak için ayarlanabilir ayağı (13), testere yatay ve sağlam duracak şekilde ayarlayın.

5.3 Düz kesim 90° dayanağının hassas ayarlanması (Şekil 6-8)

• Dönertezgahı (17) 0° pozisyonuna sabitleyin.
- Sabitleme civatasını (21) gevşetin ve sap (1) ile makine kafasına (4) tam sağ yöne eğdirin.
- 90° Dayanak gönyesini (a) testere biçağı (7) ve döner tezgah (17) arasına dayayın.
- Ayar civatasını (29), testere biçağı (7) ve döner tezgah (17) arasındaki açı 90° oluncaya kadar ayarlayın.
- Sonra skala (19) üzerindeki ibrenin (20) pozisyonunu kontrol edin. Gerekli olması durumunda ibreyi (20) yıldız tornavida ile açın, skalanın (19) 0° pozisyonuna yerleştirin ve tutma civatasını tekrar sıkın.
- Dayanak gönyesi sevkiyatın içeriğine dahil değildir.

5.4 Gönyeli kesim 45° dayanağının hassas ayarlanması (Şekil 1, 7,9)

• Dönertezgahi (17) 0° pozisyonuna sabitleyin.
- Sabitleme civatasını (21) gevşetin ve sap (1) ile makine kafasını (4) tam sola 45° pozisyonuna eğin.
45° Dayanak gönyesini (b) testere biçagı (7) ve döner tezgah (17) arasına dayayın.
- Ayar civatasını (30), testere biçağı (7) ve döner tezgah (17) arasındaki açı tam 45° oluncaya kadar ayarlayın.
- Dayanak gönyesi sevkiyatı içeriğine dahil değildir.

5.5 Gönye açısının makine kafasında ayarlanması (Şekil 2, 12-13)

• Sabitleme civatasını (21) açın.
  • Makine kafasını (4) sapından (1) tutun
• Düğmeyi (33) çektikten sonra makine kafası, kademesiz olarak veya değişik ayar pozisyonlarında eğdirilebilir.
  • Sola doğru olan açı ayarı: 0-45°
• Sağa doğru olan açı ayarı: 0-45°
  • Sabitleme civatasını (21) tekrar sıkın

TR

5.6 Hareketli dayanak kızaklarının ayarlanması (Şekil 1, 10-14)

Dikkat! Testere hareketli dayanak kızakları (34) ile donatılmış olup bu kızaklar civata ile sabit dayanak kızığına (11) sabitlenmiştir.
- Açı veya gönyeli kesimlerde, testere bıçağı ile çarpışmayı önlemek için hareketli dayanak kızaklarının ayarlanması gerekir.
- Sol yöne doğru olan gönyeli ve açı değerli kesimlerde sol dayanak kızağı dış tarafa doğru kaydırılmalıdır. Sağ yöne doğru olan gönyeli ve açı değerli kesimlerde sağ dayanak kızağı dış tarafa doğru kaydırılmalıdır. Hareketli dayanak kızaklarının sabitleme civatalarını açın ve kızakları, testere bıçağı ile çarpışma engelleninceye kadar geri çekin. Her kesim çalışmasına başlamadan önce dayanak kızaklarının sabitleme civatalarını tekrar sıkın.
- Testere kafası sağa doğru eğdirilmiş gönyeli ve çift gönyeli kesimlerde sağ dayanak kızağı komple sökülmelidir. Dikkat! Bu durumda izin verilen kesilebilecek azami iş parçası yüksekliği azalır (bkz. Madde 4. Teknik Özellikler).
- Çalışmalar sonunda daima hareketli dayanak kızağınlı tekrar alete sabitleyin.
- Dayanakkızakları daima alet üzerinde kalmalıdır. Dayanak kızığı sökümlü olduğunda aletin çalışma güvenliği tehlikeye girer.

6. Çalıştırma

6.1 Düz kesim 90° ve döner tezgah 0° (Şekil 1 – 3, 11)

100 mm kesim genişliğine kadar testerenin çekme fonksiyonu, çekme kılavuzu sabitleme civataşı (24) ile arka pozisyonda sabitlenebilir. Kesim genişliği 100 mm üzerinde olduğunda çekme kılavuzu sabitleme civataşı (24) gevşek ve maki ne kafasının (4) hareket edebilir olmasına dikkat edilecektir.

• Makine kafasını (4) üst pozisyona getirin.
- Makine kafasını (4) saptan (1) tutarak arkaya itin ve gerektiğinde bu pozisyonda sabitleyin (kesim genişliğine bağlı olarak)
- Kesilecek malzemeyi dayanak kızığına (11) ve döner tezgah (17) üzerine koyun.
- Kesim işlemi esnasında kesilecek malzemenin kaymaması için malzemeyi, sıkma tertibatı (8) ile birlikte sabit testere tezgahının (18) üzerine bağlayın.
• Makine kafasını (4) açmak için kilitleme dü-

zenini açma düğmesine (3) basın.
- Motoru çalıştırmak Açık/Kapalı şalterine (2) bastırın.
- Çekme kılavuzu (23) sabit olduğunda: Makine kafasını (4) sap (1) ile, testere bıçağı (7) iş parçasını tam olarak kesinceye kadar düzenli bir hız ve hafifçe aşağıya hareket ettirin.
- Çekme kılavuzu sabit olmadığında (23): Maki-ne kafasını (4) tam öne doğru çekin ve sonra sap (1) ile düzenli ve yavaşca bastirarak tam arkaya kadar indirin. Sonra makine kafasını (4) yavaşca ve düzenli bir hız ile, testere bıçağı (7) iş parçasını tamamen kesinceye kadar tam arkaya itin.
- Kesimişlemi sona erdikten sonra makine kafasını (4) tekrar üst durma pozisyonuna getirin ve Açık/Kapalı şalterini (2) bırakın.

Dikkat! Geri çekme yayı nedeniyle makine otomatik olarak üste vurur, bu demektir ki kesim işleminden sonra sapı (1) hemen bırakmayın, makine kafasını (4) yavaşca ve hafifçe yukarı kaldırarak üst pozisyonda durdurun.

6.2 Düz kesim 90° ve döner tezgah 0°-45° (Şekil 1-3, 12)

Testere ile, dayanak kızağıının sol yönüne 0° - 45° ve sağ yönüne 0° - 45° açı ile düz kesimler yapılabilir.

• Döner tezgahı (17) sabitleme saplarını (14) gevşeterek açın.
• Sabitleme pozisyonu kolunu (13) bastırın, döner tezgah (17) ve ibre (15) skala (16) üzerinde istenilen açı ölçüsüne gelinceye kadar döndürün ve pozisyonu sabitleme sapı (14) ile sabitleyin. Testerinin -45°, -31,6°, -22,5°, -15°, 0°, 15°, 22,5°, 31,6° ve 45°lik pozisyonlarında sabit ayar pozisyonları bulunur ve testere bu pozisyonlara sabitlenebilir.
• Dönertezgahı (17) sabitlemek için sabitleme civatasını (14) tekrar sıkın.
• Kesim işlemini 6.1 noktasında açıklandığı şekilde gerçekleştirin.

6.3 Gönyeli kesim 0°- 45° ve döner tezgah 0° (Şekil 1 – 3, 13)

Testere ile, sol yöne çalışma yüzeyine 0° - 45° açı ve sağ yöne 0-45° ile gönyeli kesimler yapılabilir.

• Sıkma tertibatını (8) gerektiğinide demonte edin veya sabit testere tezgahının (18) karşı tarafına monte edin.
  • Makine kafasını (4) üst pozisyona getirin.
  • Dönertezgahı (17) 0° pozisyonuna sabitleyin.
• Makine kafası ve dayanak kızağındaki gönye açısının ayarlanması Madde 5.5, 5.6'da açıklandığı şekilde yapın.

TR

- Kesim işlemini 6.1 noktasında açıklandığı şekilde gerçekleştirin.

6.4 Gönyeli kesim 0°- 45° ve döner tezgah 0°- 45° (Şekil 1 - 3, 14)

Testere ile, sol yöne çalışma yüzeyine 0° - 45° ve sağ yöne 0-45° ile ve aynı zamanda dayanak kızagının sol yönüne 0° - 45° ve/veya dayanak kızagının sağ yönüne 0° - 45° açı ile gönyeli kesimler yapılabilir (çift gönyeli kesim).

• Sikma tertibatını (8) gerektiğinide demonte edin veya sabit testere tezgahının (18) karşı tarafına monte edin.
  • Makine kafasını (4) üst pozisyona getirin.
• Döner tezgahı (17) sabitleme saplarını (14) gevşeterek açın.
• Sap (1) ile döner tezgahı (17) istenilen açı ölçüsüne ayarlayın. (bununla ilgili olarak madde 6.2'ye de bakınız).
  Dönertezgahı sabitlemek için sabitleme sapını (14) tekrar sıkın.
• Makine kafası ve dayanak kızağındaki gönye açısının ayarlanması Madde 5.5, 5.6'da açıklandığı şekilde yapın.
• Kesim işlemini 6.1 noktasında açıklandığı şekilde gerçekleştirin.

6.5 Kesim derinliği sınırlaması (Şekil 15)

- Civata (27) ile kesim derinliği kademesiz olarak ayarlanabilir. Bunun için civatadaki (27) tırtıllı somunu açın ve civatayı (27) sikarak veya gevşeterek istediğiniz kesim derinliğini ayarlayın ve sonra civatadaki tırtıllı somunu tekrar sıkın

- Yapılan ayarı numune iş parçası üzerinde kontrol edin.

6.6 Talaş tutma kutusu (Şekil 2)

Testere, talaşları toplamaya yarayan bir talaş tutma torbası (22) ile donatılmıştır. Talaş tutma torbası (22) fermuarlı sistem ile alt taraftan boşaltılabilir.

6.7 Testere bıçağının değiştirilmesi (Şekil 1, 16-18)

• Testere bıçağını değiştirmeden önce fışı prizden çıkarın!
• Yaralanmaları önlemek için testere biçagını değiştirme işleminde eldiven takın!
  • Makine kafasını (4) yukarı kaldırın.
• Testere biçağı koruma sacındaki (f) civatayı (z) açın
• Hareketli testere biçağı korumasını (6) geri çekin ve aynı zamanda flanş civatasına erişmek mümkün oluncaya kadar koruma

sacını döndürün.
- Bir eliniz ile testere mili blokajına (5) bastırın ve diğer eliniz ile alyen anahtarını (d) flanş civatası (31) üzerine takın. Testere mili blokajı (5) max. bir tur sonra sabitlenir.
- Şimdi biraz daha fazla kuvvet uygulayarak flanş civatasını (31) saat yelkovanı yönünde açın.
- Flanş civatasını (31) tam olarak sökün ve dış flanşı (32) çıkarın.
- Testere bıçağını (7) iç flanşdan çıkarın ve aşağıya doğru hareket ettirerek sökün.
- Flanş civatası (39), dış flanş (32) ve iç flanşı itinalı bir şekilde temizleyin.
- Yeni testere bicağını (7) sökme işleminin tersi yönünde monte edin ve sıkın.
- Dikkat! Testere bıçağı (7) dişlerinin eğikliği yani bıçağın dönme yönü, makine gövdesi üzerindeki ok işareti ile aynı yönde olmalıdır
- Testere ile çalışmaya başlamadan önce koruma donanımlarının fonksiyonlarını kontrol edin.
Dikkat: Her testere biçağı değiştirme işleminden sonra testere Morninginin dikey konumda, 45° eğik ve kesim uzunluğu skalalı tezgah çıtası (12) içinde serbest şekilde dönüp dönmediğini kontrol edin.
Dikkat! Testere bıçağının (7) değiştirilmesi ve ayarlanması çok itinalı bir şekilde yapılacaktır.

6.8 Transport (Şekil 1 - 3)

• Dönertezgahı (17) kilitlemek için sabitleme sapını (14) sıkın
• Kilitleme düzenini açma düğmesine (3) basın makine kafasını (4) aşağıya bastırın ve emniyet pimi (25) ile kafayı sabitleyin. Testere bu durumda alt pozisyonda sabitlenmiştir.
• Testerenin çekme fonksiyonunu çekme kılavuzu sabitleme civatası (24) ile arka pozi-syonda sabitleyin.
• Makineyi sabit testere tezgahından (18) tutarak taşıyın.
• Makineyi tekrar kurmak istediğinizde Madde 5.2'de açıklanan çalışmaları gerçekleştirin.

6.9 Lazer işletmesi (Şekil 2)

Çalıştırma: Lazeri (35) çalıştırmak için Lazer Açık/Kapalı şalterini (36), „I“ pozisyonuna doğru hareket ettirin. Lazer açıldığında kesilecek olan iş parçası üzerine bir lazer çizgisi işnlanır ve bu çizgi tam doğru kesim çizgisini gösterir.

Kapatma: Lazer Açık/Kapalı şalterini (36) „0“ po-zisyonuna doğru hareket ettirin.

TR

6.10 Elektrikli fren

Güvenlik sebeplerinden dolayı alet elektrikli testere biçagı freni ile donatılmıştır. Bu nedenle alet kapatıldığında hafif koku yayılması veya kıvılcım oluşması meydana gelebilir. Bunun aletinizin fonksiyonu veya işletme emniyeti üzerinde herhangi bir olumsuz etkisi yoktur!

7. Elektrik kablosunun değiştirilmesi

Tehlike!

Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici fi rma veya yetkili servis veya uzman bir personel tarafından değiştirilecektir.

8. Temizleme, Bakım ve Yedek Parça Siparişi

Tehlike!

Temizlik çalışmalarından önce elektrik kablosunu prizden çıkarın.

8.1 Temizleme

• Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temizleyin.
• Aletikullandıktan hemen sonra temizlemenizi tavsiye ederiz.
• Aleti düzenli olarak nemli bir bezle ve sıvı sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malzemeler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin. Elektrikli aletin içine su girmesi elektrik çarpma riskini yükseltir.

8.2 Kömür fırçalar

Aşırı kivılcım oluştuğunda kömür fırçaların elektrikçi uzman personel tarafından kontrol edilmesini sağlayın. Dikkat! Kömür fırçalar ancak elektrikçi uzman personel tarafından değiştirilmelidir.

8.3 Bakım

Cihaz içinde bakımı yapılması gereken başka bir parça yoktur.

8.4 Yedek parça ve aksesuar siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilmelidir:

Cihaz tipi
• Cihazın parça numarası
• Cihazın kod numarası
- İstenilen yedek parçanın yedek parça numarası

Güncel bilgiler ve fi yatlar internette www.isc-gmbh.info sayfasında açıklanmıştır

Tüyo! İyi bir çalışma sonucu elde etmek için yüksek kaliteli İkkabı aksesuarları kullanmanızı tavsiye ederiz ! www.kwb.eu [e-mail]

9. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir ambalaj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemelerden meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimlerden öğrenebilirsiniz.

10. Depolama

Alet ve aksesuar parçalarını karanlık, kuru ve dona karşı korunmuş ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 ve 30 °C arasındadır. Elektrikli aleti orijinal ambalajı içinde saklayın.

TR

Sadece AB Ülkeleri İçin Geçerlidir

Elektrikli cihazları çöpe atmayınız.

Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.

Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi:

Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmeliklere uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların antılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan aksesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur.

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH firmasının özel onayı alınmak şartıyla serbesttir.

Teknikdeğişiklikler olabilir

TR

Servis Bilgileri

Garanti Belgesinde belirtiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır.

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Kategori Örnek
Aşınma parçaları*	Kömür fırçaları
Sarf malzemesi/Sarf parçaları*	Testere bıçağı
Eksik parçalar

* sevkiyatın içeriğine dahil olması zorunlu değildir!

Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

• Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?
• Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?
• Sizce aletin arızalı ana işlevi nedir (ana semptom)?
  Bu işlevi açıklayınız.

TR

Garanti belgesi

Sayın Müşterimiz,

ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları, ilgili üretici firmanın yasal garanti hükümlerine ek olarak müşterilerine tanıdığı ek maddeleri düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.

2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici firmadan satın aldığınız yeni alet için geçerli olup malzeme veya imalat hatasını kapsar. Ayıplı malın telifisi, ilgili arızanın giderilmesi veya aletin yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim firmamıza aittir. Aletlerimizin ve cihazlanımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

- Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yetersiz olmasından kaynaklanan hasarlar.

- Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı maddenin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar).

- Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

1. Garanti süresi 24 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

2. Garanti hakkından faydalanmak için arızalı aleti www.isc-gmbh.info sayfasına bildirin. Aletin arızası garanti kapsamına dahil olduğunda size en kısa zamanda onarılmış veya yeni bir alet gönderilecektir.

Ayrıca garanti kapsamına dahil olmayan veya garanti süresi dolan arızaları ücreti karşılığında memnuniyetle onarırız. Bunun için aleti lütfen Servis adresimize gönderin.

Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atifta bulunuruz.
