KULLANIM KILAVUZU LE 910 125 Flex

tr Orijinal işletme kılavuzu 139

Kullanılan semboller .....139

Teknik özellikler .....139

Genel bakış .....140

Kendi güvenliğiniz için .....141

Kullanma kılavuzu .....145

Bakım ve muhafaza .....148

Giderme bilgileri .....149

C€-Uygunluğu beyanı .....149

Garanti 150

Kullanılan semboller

UYARI!

Doğudan söz konusu olabilecek bir tehlikeye dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, ölüm veya ağır yaralanma tehlikesi söz konusu olabilir.

DİKKAT!

Tehlikeli olma ihtimali olan bir duruma dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, yaralanma veya mala gelebilecek zarar tehlikesi söz konusu olabilir.

BİLGİ

Kullanma ile ilgili yararlı bilgilere ve önemli başka bilgilere dikkat çeker.

Cihaz üzerindeki semboller

Cihazı ilk kez çalıştırmaya başlamadan önce, kullanma kılavuzunu okuyunuz!

Koruyucu gözlük kullanınız!

Eski cihazın giderilmesi ile ilgili bilgi! (bakınız sayfa 149)

Teknik özellikler

Cihaz tipi L 3709–115 L 3709-125 LE 9-10 125
Azm. taşlama aleti ∅ mm 115 125 125
Taşlama aleti kalınlığı mm 1–6
Takma deliğ	mm	22,23
Azami çevresel hız	m/s	80
Mil çapı		M14/SW14
Devir sayısı	dev/dak	10000		6000–10000
Giriş gücü	W 750 800 900
Çıkış güç	W 450 480		530
Ağırlık (kablosuz)	kg	1,9		2,0
Koruma sınıfı		II / ☐

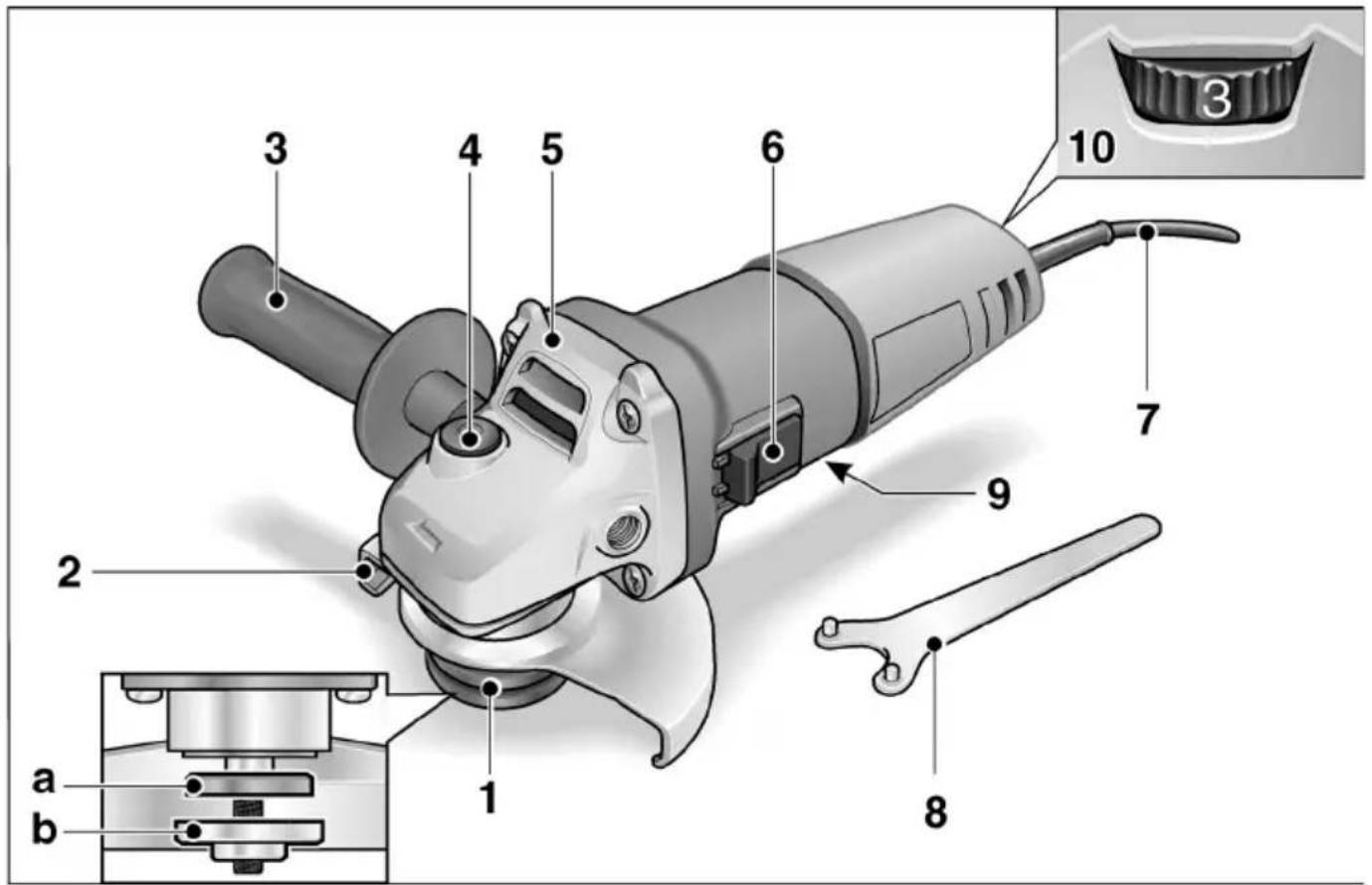

Genel bakış

Tutamak sol ve sağ tarafa monte edilebilir.

4 Mil kilidi

Alet değiştirirken mili sabitlemek için.

5 Dişli düzeni kafası

Hava çıkışı ve dönme yönü ok işaretli.

6 Çift konumlu şalter

Açmak ve kapatmak için.

Sürekli işletme modu için sabit konumlu.

7 Elektrik fişi ile donatılmış elektrik kablosu 4,0 m

8 Durdurma anahtarı

9 Tip etiketi

(görünmez)

10 Devir sayısı ön seçim ayar çarkı

(sadece LE 9-10 125)

Kendi güvenliğiniz için

UYARI!

Avuç taşlama cihazını kullanmadan önce okuyunuz ve verilen bilgilere göre çalışınız:

• Bu kullanma kılavuzunu.
• Ekteki kitapçıkta bildirilen elektrikli aletler ile ilgili "Genel güvenlik bilgileri"ni (yazı-no.: 315.915).
• Cihazın kullanılacağı yer için geçerli kaza önleme yönetmeliklerini.

Bu avuç taşlama cihazı, güncel teknik duurma ve kabul edilmiş teknik güvenlik kurallarına göre üretilmiştir. Yine de kullanım esnasında kullanicinin veya üçüncü bir kişinin vücuduna ve canina zarar gelebileceği gibi, makinede veya başka mallarda da zarar oluşabilir. Bu avuç taşlama cihazı sadece aşağıdaki kullanımlar içindir

• üretim amacına uygun şekilde.
• teknik güvenlik açısından kusursuz durumda.

Güvenliği etkileyen arızalar hemen giderilmelidir.

Amaca uygun kullanım

Bu avuç taşlama cihazı aşağıdaki kullanımlar için tasarlanmıştır

– endüstri ve zanaat çalışmalarında ticari kullanım için,
– metal ve taş malzemelerin kuru taşlama modunda taşlanması ve kesilmesi için,
- taşlama aleti ve bu kılavuzda bildirilmiş olan veya üretici tarafından önerilmiş olan, 80 m/sn. çevresel hız ile işletilme iznine sahip aksesuarlar ile kullanım içindir.

Örn. zincirli freze diskleri veya testere diskleri gibi aletler ile kullanıma izin verilmemiştir.

Güvenlik bilgileri

UYARI!

Bu kılavuzdaki tüm güvenlik bilgileri ve talimatları okunmalı ve uygulanmalıdır. İkaz bilgilerine ve talimatlara uyulmasında yapılan hatalar elektrik çarpmasına, yangına ve/veya ağır yaralanmalara neden olabilir. Bu kılavuzu, ileride kullanmak için itinayla saklayınız.

■ Bu elektronik alet taşlama cihazı ve taşlayarak kesme cihazı olarak kullanılmalıdır. Cihaz ile birlikte verilmiş olan tüm güvenlik bilgilerini, talimatları, resimleri ve verileri dikkate alınız.

Aşağıdaki talimatları dikkate almazsanız, elektrik çarpması, ateş ve/veya ağır yaralanmalar söz konusu olabilir.

■ Bu elektronik alet zımpara ile taşlama, tel fırçalar ile çalışma, perdahlama için uygun değildir.

Elektronik aletin kullanım için öngörülmediği çalışmalarda, tehlikeler ve yaralanmalar söz konusu olabilir.

- Üretici tarafından özellikle bu elektronik alet için öngörülmemiş ve önerilmemiş aksesuarları kullanmayınız.

Sadece bir aksesuarı elektronik alete takıp sabitleyebiliyor olmanız, güvenli bir kullanımı garanti etmez.

Kullanılan alet için izin verilen devir sayısı, en az elektronik alet üzerinde bildirilmiş olan azami devir sayısı kadar olmalıdır.

İzin verilenden daha hızlı dönen aksesuarlar kırılabilir ve etrafa uçuşabilir.

■ Kullanılan aletin dış çapı ve kalınlığı, elektronik aletin ölçü verilerine uygun olmalıdır.

Yanlış ölçümlendirilmiş çalışma aletleri yeterince siperlenemez veya kontrol edilemez.

■ Taşlama diskleri, taşlama plakaları veya başka aksesuarlar, elektronik aletinizin taşlama miline tam olarak oturmalıdır. Elektronik aletin taşlama miline tam olarak oturmayan çalışma aletleri düzensiz döner, aşırı oranda titrer ve alet üzerindeki kontrolünüzü kaybetmenize neden olabilir.

■ Hasarlı çalışma aletleri kullanmayınız. Her kullanmadan önce, çalışma aletlerinde kopma, kırıklık, yırtıklar, taşlama plakasında yırtıklar, aşınma veya yoğun aşınma olup olmadığını kontrol ediniz. Eğer elektronik alet veya çalışma aleti yere düşerse, hasar kontrolü yapınız veya kesin hasarsız bir çalışma aleti kullanınız. Çalışma aletini kontrol ettiyseniz ve kullanmak için taktıysanız, dönen çalışma aletinin hareket düzlemini, kendinizden ve yakınıınızda bulunan kişilerden uzak tutunuz ve cihazı azami devir sayısı ile bir dakika boyunca çalıştırınız.

Hasarlı çalışma aletleri genelde bu test süresi içinde kırılır.

■ Kişisel koruyucu donanım kullanınız. Uygulamaya bağlı olarak, yüzünüzü koruma maskesi, gözlerinizi koruma donanımı veya koruyucu gözlük kullanınız. Gerekirse toz maskesi, kulaklık, koruyucu eldiven veya küçük taşlama ve materyal partiküllerini bedeninizden uzak tutan özel önlükler kullanınız.

Farklı uygulamalar esnasında oluşan, etrafa uçuşan yabancı cisimlere karşı gözlerin korunması gerekir. Toz ve solunum koruma maskesi, kullanım esnasında oluşan tozu süzmelidir. Eğer uzun süre yüksek gürültüye maruz kalırsanız, işitme kaybı söz konusu olabilir.

Diğer kişilerin, sizin çalışma alanınızdan güvenli bir mesafede durmalarına dikkat ediniz. Çalışma alanına giren herkes, kişisel koruyucu donanım kullanmalıdır.

İşlenen parçanın kırılan parçaları veya çalışma aletine ait kırık parçalar etrafal uçuşabilir ve doğrudan çalışma alanı dışında da yaralanmalara neden olabilir.

- Çalışma aletinin görün meyen elektrik hatlarına veya kendi elektrik kablosuna temas etme ihtimali söz konusu olan çalışmalarda, cihazı sadece izolasyonlu tutma alanları üzerinden tutunuz. Elektrik gerilimi yüklü bir hat ile temas, cihazın metal parçalarının da gerilim yüklenmesine neden olabilir ve bu da elektrik çarpmasına neden olabilir.

■ Elektrik kablosunu dönen çalışma aletlerinden uzak tutunuz. Cihaz üzerindeki kontrolünüzü kaybederseniz, elektrik kablosu kesilebilir veya dönen takıma dolanabilir ve eliniz ya da kolunuz da dönen çalışma aletine temas edebilir.

■ Çalışma aleti tamamen durmadan, elektronik aleti kesinlikle herhangi bir yere indirmeyiniz. Dönen çalışma aleti indirildiği yüzeye temas edebilir ve bunun sonucunda elektronik alet üzerindeki kontrolünüzü kaybedebilirsiniz.

■ Elektronik aleti taşırken kesinlikle çalıştırmayınız. Giysileriniz tesadüfen söz konusu olan bir temas sonucunda dönen çalışma aletine kapılabilir ve çalışma aleti bedeninize saplanabilir.

■ Elektronik aletinizin havalandırma deliklerini muntazam aralıklar ile temizleyiniz. Motor fanı gövdenin içine toz çeker ve çok miktarda metal toz toplanması sonucunda elektriksel tehlikeler söz konusu olabilir.

■ Elektronik aleti kesinlikle yanıcı malzemelerin yakınında kullanmayınız. Kıvılcımlar bu malzemeleri tutuşturabilir.

■ Sıvı soğutucu madde gerektiren çalışma aletleri kullanmayınız. Su veya başka sıvı soğutma maddeleri elektrik çarpmasına sebep olabilir.

Geri tepme ve ilgili güvenlik bilgileri

Geri tepme, takılan veya bloke olmuş dönen bir çalışma aletinin (örn. taşlama diski, yaşlama plakası, dönen fırça vs.) ani reaksiyonuna verilen isimdir. Takılma veya blokaj, dönen çalışma aletinde ani bir durmaya neden olur. Böylelikle kontrolsüz bir elektronik alet, blokaj yerinde çalışma aletinin dönme yönünün tersine ivmelenir. Eğer örn. bir taşlama diski işlenen parça içinde takılıp kalırsa veya bloke olursa, işlenen parçanın içine giren taşlama diski kenarı sıkışabilir ve taşlama diski kırılabilir veya bir geri tepmeye neden olabilir. Bu durumda taşlama diski, bloke olduğu yerdeki disk dönme yönüne bağlı olarak, aleti kullanan kişiye doğru veya ondan uzaklaşacak şekilde hareket eder. Bu esnada taşlama diskleri kırılabilir de. Elektronik aletin yanlış veya hatalı kullanımı sonucunda geri tepme söz konusu olabilir. Aşağıda tarif edilen uygun itina önlemleri sayesinde, geri tepme önlenebilir.

■ Elektronik aleti iyice sıkı tutunuz, bedeninizi ve kollarınızı geri tepme kuvvetlerini karşılayabilecek bir konuma alınız. Harekete geçişteki geri tepme kuvvetlerinde veya reaksiyon torklarında azami kontrol sağlayabilmek için, varsa ek bir tutamak kullanınız.
Aleti kullanan kişi, uygun itina önlemleri sayesinde geri tepme ve reaksiyon kuvvetlerine hakim olabilir.
■ Elinizi kesinlikle dönen çalışma aletlerinden uzak tutunuz.
Çalışma aleti geri tepme esnasında elinizin üzerinde hareket edebilir.
■ Elektronik aletin bir geri tepme esnasında hareket alanı dahiline vücudunuzun girmesini engelleyiniz.
Geri tepme, elektronik aleti taşlama diskinin blokaj yerinde hareket ettiği yönün tersine hareket ettirir.
Köşelerde, keskin kenarlarda vs. özellikle daha itinalı çalışınız. Çalışma aletlerinin işlenecek parçada geri tepmesini ve sıkışmasını önleyiniz.

Dönen çalışma aleti köşelerde, keskin kenarlarda veya yüzeylerde geri teptiğinde sıkışmaya elverişlidir. Bu durum bir kontrol kaybına veya geri tepmeye neden olur.

■ Zincir veya disli testere ağızları kullanmayınız.

Bu tür çalışma aletleri çok sık geri tepmeye veya elektronik alet üzerinden kontrol kaybına neden olur.

Taşlama ve taşlayarak kesme işlemleri için özel güvenlik bilgileri:

■ Sadece sizin elektronik aletiniz için izin verilmiş taşlama üniteleri ve bu taşlama üniteleri için öngörülmüş koruyucu başlığı kullanınız.
Elektronik aleti için öngörülmemiş taşlama üniteleri yeterince siperlenemez ve güvenli değildir.

■ Koruyucu başlık elektronik alete güvenli şekilde monte edilmeli ve öyle ayarlanmalıdır ki, azami güvenlik sağlanmış olsun, yani kullanılan taşlama ünitesinin sadece mümkün olan asgari bir bölümü açık şekilde kullanan kişiye bakıyor olsun.

Koruyucu başlık, aleti kullanan kişiyi kırılan parçalara karşı ve tesadüfen kullanılan taşlama ünitesi ile temasa karşı korumak içindir.

■ Taşlama üniteleri sadece tavsiye edilen kullanım alanları için kullanılmalıdır. Örneğin: Bir kesme diskinin yan yüzü ile kesinlikle taşlama çalışması yapmayınız.

Kesme diskleri, disk ön kenarı ile materyal aşındırma işlemi için tasarlanmıştır. Bu tür taşlama ünitelerine yandan kuvvet uygulanması aletin kırılmasına neden olabilir.

■ Seçmiş olduğunuz taşlama diski için daima doğru ebatlarda ve uygun şekilde hasarsız sıkıştırma flanşları kullanınız.

Uygun flanşlar, taşlama diskini korur ve bu sayede taşlama diskinin kırılma tehlikesini azaltır. Kesme disklerinin flanşları, başka taşlama disklerinin flanşlarından farklı olabilir.

■ Daha büyük elektronik aletlerin aşınmış taşlama disklerini kullanmayınız.

Büyük elektronik aletlerin taşlama diskleri, küçük elektronik aletlerin yüksek devir sayıları için uygun değildir ve kırılabilir.

Taşlayarak kesme işlemi için özel güvenlik bilgileri:

■ Kesme diskinde blokaj olmasını veya yüksek bastırma güçlerini uygulanmasını önleyiniz. Aşırı derin kesme çalışmalarından kaçınız.

Kesme diskinde aşırı yüklenme olması, diskten daha yüksek bir performas talep eder, diskin sıkışma veya blokaj eğilimini yükseltir ve böylelikle geri tepme veya taşlanan parçada kırılma olanağını söz konusu kılar.

■ Dönen kesme diskinin ön ve arka kısmındaki alanlardan kaçınız.

Eğer kesme diskini işlenecek parça içinde kendinizden uzaklaşacak şekilde hareket ettirirseniz, bir geri tepme halinde elektronik alet dönen disk ile birlikte doğrudan sizin üzerine doğru fırlatılabilir.

■ Eğer ayırma diski sıkışırsa veya çalışmaya ara verilirse, cihazı kapatınız ve disk duruncaya kadar aleti sakin ve sabit tutunuz.

Henüz dönmekte olan kesme diskini işlenen parçadaki kesikten çekip çıkarmaya kesinlikle çalışmayınız, aksi halde geri tepme söz konusu olabilir. Sıkışmanın sebebini tespit ediniz ve gideriniz.

■ Çalışma aleti işlenecek parçanın içinde olduğu sürece, elektronik aleti tekrar devreye sokmaya çalışmayınız. Kesme işlemine dikkatlice devam etmeden önce, kesme diskinin önce tam devir sayısına ulaşmasını bekleyiniz.

Aksi halde, disk takılabilir, işlenecek parçadan dışarı sıçrayabilir veya geri tepmeye neden olabilir.

■ Mevcut duvarlarda ve diğer görünleyen alanlarda "cep kesitler" açarken özellikle dikkatli olunuz.

İşlenecek alana girmekte olan kesme diski gaz veya su hatlarında, elektrik hatlarında veya başka nesnelerde bir geri tepmeye neden olabilir.

■ Sıkışmış bir kesme diskinden dolayı geri tepme riskini önlemek için, işlenecek plakaları veya büyük işlenecek parçaları destekleyiniz. İşlenecek büyük parçalar kendi ağırlıkları ile eğilebilir. İşlenecek parça diskin iki tarafından desteklenmelidir; hem kesme yarığının yakınında, hem de kenar kısmında.

Diğer güvenlik bilgi ve uyarıları

■ Şebeke gerilimi ve tip etiketi (9) üzerindeki gerilim aynı olmalıdır.

- Mil kilitlemesine (4) sadece alet duru konumdayken basıniz.

Ses ve vibrasyon

Ses ve titreşim değerleri, EN 60745 standartına göre belirlenmiştir.

Cihazın A değerlendirmeye göre belirlenmiş tipik ses seviyesi:

- Ses basıncı seviyesi: 84,6 dB(A);

- Ses gücü seviyesi: 95,6 dB(A);

Titreşim toplam değeri (yüzey taşlama çalışmasında):

- Emisyon değeri: a _h = 6, 5 m^2/s

- S a p m a d e ğ e r i 2. K :

DİKKAT!

Bildirilen ölçüm değerleri yeni cihazlar için geçerlidir. Güncel kullanımda, ses ve titreşim değerleri değişir.

BİLGİ

Bu talimatta bildirilen titreşim seviyesi, EN 60745 standartında norm olarak kabul edilmiş bir ölçme yöntemine göre ölçülmüştür ve elektronik aletlerin birbiriyle kıyaslanması için kullanılabilir. Bu değer, titreşimden kaynaklanan yüklenme durumunun geçici olarak tahmin (ön tahmin) edilmesi için de kullanılabilir. Bildirilen titreşim seviyesi, elektronik aletin esas kullanım alanlarını göstermektedir.

Fakat eğer elektronik alet başka uygulamalar için, farklı ek aletler ile veya yetersiz bakım durumunda kullanılırsa, titreşim seviyesi de bildirilen değerden sapabilir. Bu da, titreşim yükünü tüm çalışma süresi aralığında oldukça yükseltebilir. Titreşim yükünün doğru tahmini için, cihazın kapalı olduğu süreler veya kapalı olmamakla birlikte, gerçekten kullanılmadığı süreler de dikkate alınmalıdır. Bu da, titreşim yükünü tüm çalışma süresi aralığında oldukça düşürebilir. Cihazı kullanan kişinin titreşimlerin etkisine karşı korunması için, ek güvenlik önlemleri alanınız; örneğin: Elektronik aletlerin ve takılan aletlerin bakımı, ellerin sıcak tutulması, çalışma süreçlerinin organizasyonu.

DİKKAT!

Ses basıncı seviyesi 85 dB(A) değerinden yüksek olduğu zaman, koruyucu kulaklık takılmalıdır.

Kullanma kılavuzu

UYARI!

Cihazda yapılacak herhangi bir işlemden önce elektrik fişini çekip çıkarınız.

Cihazı kullanmaya başlamadan önce

Avuç taşlama cihazını ambalajdan çıkarınız ve teslimat kapsamının eksiksiz olduğunu ve muhtemel transport hasarları olmadığını kontrol ediniz.

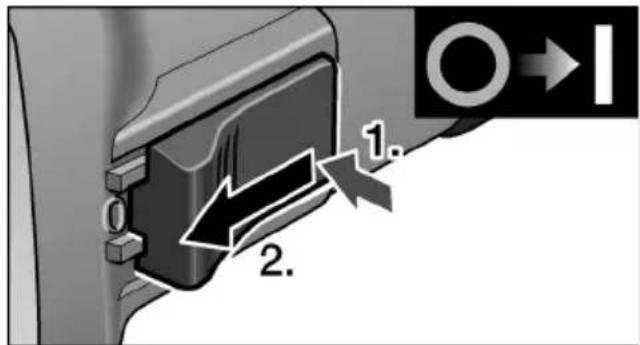

Açılması ve kapatılması Kilitlemeden kısa süre çalıştırma:

1. 2.

■ Arkadaki çift konumlu şalteri (6) aşağı bastırınız, sonra öne doğru itiniz ve basılı tutunuz.

■ Cihazı kapatmak için, çift konumlu şalteri (6) serbest bırakınız.

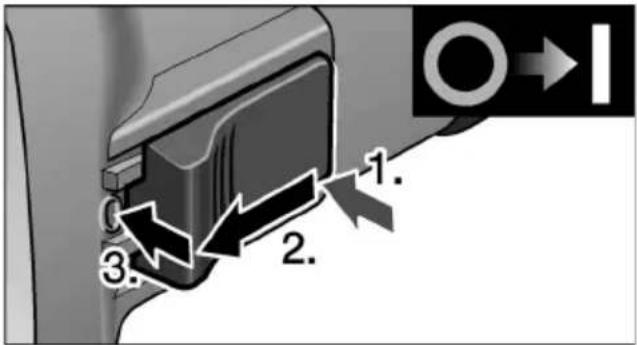

Kilitleyerek sürekli çalıştırma:

DİKKAT!

(L 3709-115, L 3709-125)

Bir elektrik kesilmesi halinde, açık cihaz tekrar harekete geçer.

1. 2. 3.

■ Arkadaki çift konumlu şalteri (6) aşağı bastırınız, sonra öne doğru itiniz ve ön ucuna basınç uygulayarak, bu konumda takılıp sabit kalmasını sağlayınız.

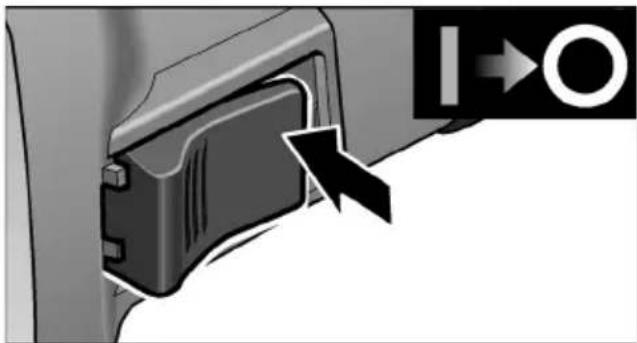

Cihazı kapatmak için, çift konumlu şalterin (6) arka ucuna basarak sabitlemeyi çözünüz.

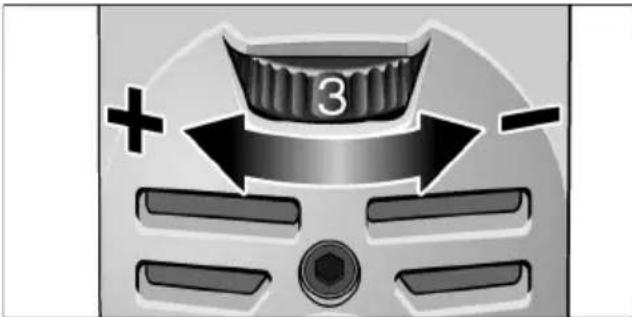

Devir sayısı ön seçimi (sadece LE 9-10 125)

Çalışma devir sayısının ayarlanması için ayar çarkını (10) istediğiniz değere ayarlayınız.

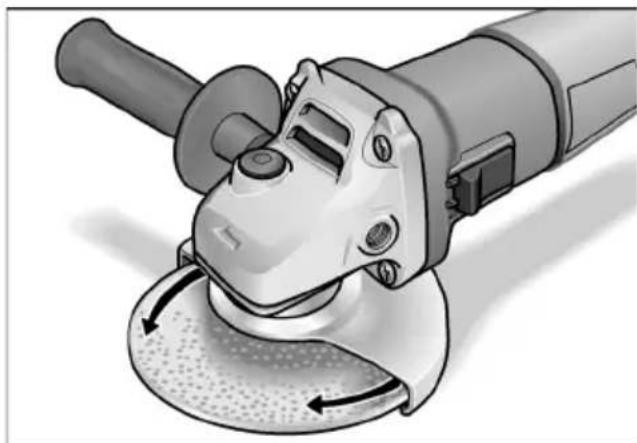

Koruyucu güvenlik başlığı (L 3709-115, L 3709-125)

UYARI!

Koruyucu güvenlik başlığı kesinlikle avuç taşlama cihazından sökülmemelidir.

Koruyucu güvenlik başlığı (2), yapılacak işe uygun kılınmak üzere aletsiz de ayarlanabilir.

DİKKAT!

Yaralanma tahlikesi! Koruyucu eldiven giyiniz.

■ Elektrik fişini çekip prizden çıkarınız.

■ Koruyucu güvenlik başlığını, gerekli pozisyona kadar çeviriniz.

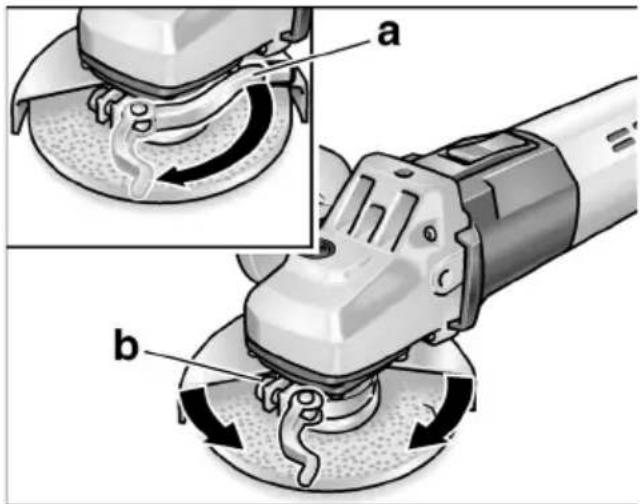

Hızlı germe başlığı (LE 9-10 125)

UYARI!

Kaba taşlama ve kesme çalışmalarında kesinlikle koruyucu başlıksız çalışmayınız.

■ Elektrik fişini çekip prizden çıkarınız.
■ Germe kolunu (a) çözünüz.
■ Koruyucu başlığı ayarlayınız.

■ Civatayı (b), germe kolu neredeyse elden sıkilamayacak konuma gelinceye kadar sıkınız.
■ Germe kolunu yeniden sıkınız.

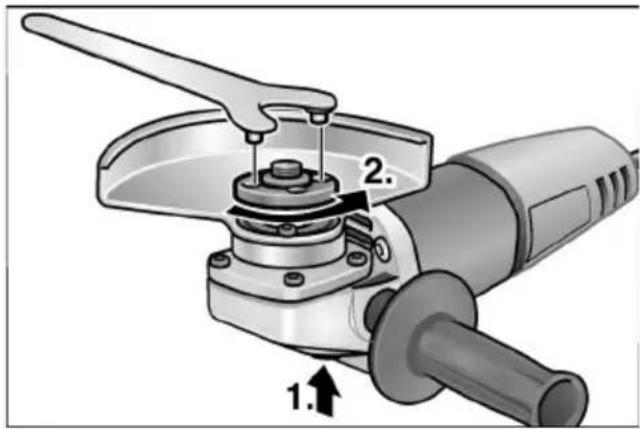

Taşlama aletinin sabitlenmesi veya değiştirilmesi

■ Elektrik fişini çekip prizden çıkarınız.

- Mil kilit düzenine basınız ve basılı tutunuz (1.).

■ Durdurma anahtarı ile germe somununu saatin çalışma yönünün tersine doğru çevirerek, milden çözünüz ve çıkarınız (2.).
■ Taşlama diskini doğru konumda yerleştiriniz.

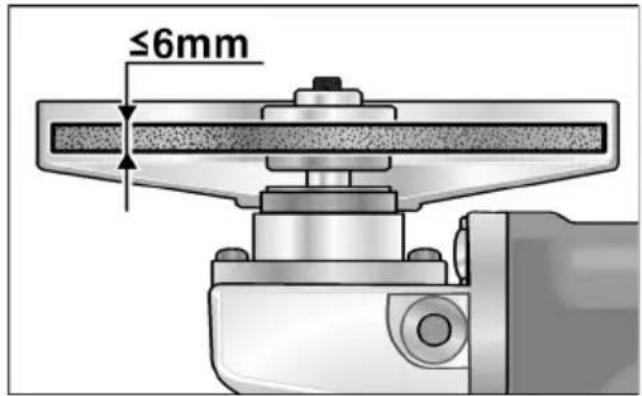

≤6mm

■ Germe somununu (1b), yaka kısmı yukarıda olacak şekilde mile vidalayınız.
- Mil kilit düzenine (4) basınız ve basılı tutunuz.
■ Germe somununu (1b) durdurma anahtarı ile sıkınız.
■ Elektrik fişini prize takınız.
■ Avuç taşlama cihazını devreye sokunuz (açma şalterini sabitleme konumuna almayınız) ve yakl. 30 saniye çalıştırınız. Dengesiz dönme ve titreşimler olup olmadığını kontrol ediniz.
■ Avuç taşlama cihazını kapatınız.

Çalışma bilgileri

BİLGİ

Makine kapatıldıktan sonra, taşlama aleti kısa bir süre hareket etmeye devam eder.

Kaba taşlama

UYARI!

Kesme diskini kesinlikle kaba taşlama çalışması için kullanmayınız.

- En iyi aşındırma sonucu 20–40° temas açısından elde edilir.

- Avuç taşlama cihazını uygun bir bastırma gücü ile ileri-geri veya sağa-sola hareket ettiriniz. Böylelikle işlenecek parça çok fazla ısınmaz ve herhangi bir renk değişimi olmaz; ayrıca işlenen parça üzerinde herhangi bir derin iz de kalmaz.

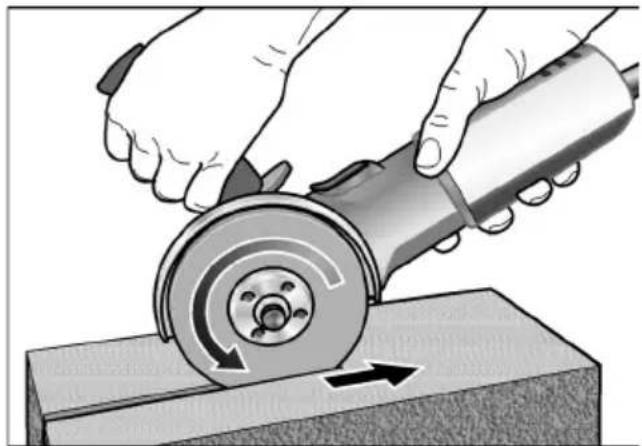

Taşlayarak kesme çalışması

- Basınç uygulamayınız, eğik tutmayınız, sallanma veya titreme olmamasına dikkat ediniz.

- Avuç taşlama cihazı daima alet dönme yönünün tersi yöne doğru kullanılmalıdır. Aksi halde, kesme yarığından kontrolsüz dışarı fırlama tehlikesi söz konusu olabilir.

- Cihazı ilerletme hızını, işlenecek malzemeye göre ayarlayınız: Malzeme ne kadar sert olursa, o kadar yavaş ilerlemeye dikkat ediniz.

Üretici ürünleri hakkında daha fazla bilgi için bakınız www.flex-tools.com.

Bakım ve muhafaza

UYARI!

Cihazda yapılacak herhangi bir işlemden önce elektrik fişini çekip çıkarınız.

Temizleme

UYARI!

Metal işlenmesi halinde, aşırı koşullarda kullanım durumunda cihazın gövdesinin iç kısmında elektrik akımı iletme özelliğine sahip toz toplanabilir. Bu da koruyucu izolasyonu etkiler! Dekupaj testereleri, hatalı elektrik akımına karşı koruma şalteri (devreye sokma akımı 30 mA) üzerinden çalıştırınız.

Cihazı ve havalandırma deliklerini muntazam aralıklar ile temizleyiniz. Temizleme sıklığı, işlenen malzemeye ve kullanma süresine bağlıdır.

Motoru da kapsayan gövde iç kısmını muntazam aralıklar ile kuru basıçlı hava püskürterek temizleyiniz.

Karbon fırçalar

Avuç taşlama cihazı, kapatma kömürleri ile donatılmıştır.

Kapatma kömürleri aşınma sınırına ulaştıktan sonra, avuç taşlama cihazı otomatik olarak kapatılır.

BİLGİ

Parça değiştirirken sadece üreticinin orijinal parçalarını kullanınız. Yabancı firmaların ürünlerinin kullanılması halinde, üreticinin garanti sorumluluğu kaybolur.

Cihazın arka kısmındaki hava giriş delikleri üzerinden, cihaz kullanılırken oluşan karbon alevi gözlenebilir.

Kapatma karbonlarının aşınma sınırına ulaşıldıktan sonra, onarım frezesi otomatik olarak kapatılır. Taşlama cihazını, üretici tarafından yetkilendirilmiş bir yetkili servis atölyesine teslim ediniz.

Dişli düzen

BİLGİ

Dişli düzen kafasındaki (5) civataları garanti süresi esnasında çözmeyiniz. Bu hususa dikkat edilmezse, üreticinin garanti yükümlülüğü ortadan kalkar.

Onarımlar

Tüm onarımlar sadece üretici tarafından yetki verilmiş, yetkili servis atölyesinde yaptırılmalıdır.

Yedek parçalar ve aksesuarlar

Yedek parçalar/Aksesuarlar Sipariş no.

Koruyucu başlık 115 mm 335.258

Koruyucu başlık 125 mm 335.266

Hızlı germe başlığı 125 mm 358.029

Tutamak 335.274

Durdurma anahtarı 100.110

Germe flanşı SW17 335.282

Germe somunu 100.080

FixTec Hızlı germe somunu 313.459

SDS-Clic Hızlı germe somunu 253.049

Metal sevk çantası 303.224

Daha başka aksesuarlar ve özellikle de taşlama aletleri için, üretici kataloglarına bakınız.

Giderme bilgileri

UYARI!

Eskimiş cihazları, elektrik kablosunu cihazdan ayırarak kullanılamaz hale getiriniz.

Sadece AB ülkeleri için Elektronik cihazları normal çöp kutusuna atmayınız!

Elektronik ve elektrikli eski cihazlar ve yerel hukuka uyarlama ile ilgili 2002/96/AB sayılı Avrupa direktifine göre, eskimiş elektronik cihazlar ayrı toplanmalı ve çevreye zarar vermeyecek şekilde geri kazanma işlemine tabi tutulmalıdır.

BİLGİ

Giderme olanakları hakkında bilgi almak için yetkili satıcılara danışınız!

CE -Uygunluğu beyani

Tek sorumlu olarak, bu ürünün aşağıdaki standartlara veya standart belgelerine uygun olduğunu beyan ederiz:

2004/108/EG, 2006/42/EG direktiflerinde bildirilen koşullara istinaden EN 60745.

Teknik belgelerin bulunduğu merkez: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Rille

Eckhard Rühle

FLEX firması, yeni bir cihaz satın alındığında, kullanıcıının satın alma tarihinden itibaren 2 yıl üretici garantisi vermektedir. Garanti sadece malzeme ve/veya üretim hataları için geçerli olduğu gibi, cihazın garanti edilen özellikleri yerine getirmemesi durumu için de geçerlidir. Garanti hizmetinden yararlanması durumunda, satın alma tarihini de içeren orijinal satın alma belgesi de cihaza ilave edilmelidir. Garanti kapsamında yapılan onarımlar, sadece FLEX tarafından yetki verilmiş atölyelerde veya servis merkezlerinde yapılmalıdır.

Cihaz ancak amacına uygun kullanılırsa, garanti hakkı geçerlidir.

Cihazın çalıştırılmasından kaynaklanan aşınma, gerektiği gibi kullanmama, cihazın kısmen veya tamamen demonte edilmesi, cihazda aşırı yüklenmeden kaynaklanan hasarlar, kullanımına izin verilmemiş,

bozuk veya yanlış aletlerin kullanımı gibi durumlar garanti kapsamına girmez.

Cihaz tarafından kullanılan alette ya da işlenen parçada sebep olunan hasarlar, kaba kuvvet kullanılması, müşteri veya üçüncü şahıslardan kaynaklanan gerektiği gibi yapılmamış veya yeterli derecede yapılmamış bakım çalaşmalarının sebep olduğu müteakip hasarlar, harici kişilerin etkisinden veya yabancı maddelerden (örn. kum veya taş) kaynaklanan hasarlar, kullanma kılavuzuna uyulmamasından (örn. yanlış şebeke gerilimine veya yanlış elektrik akımı tipine bağlamadan kaynaklanan hasarlar da garanti kapsamına girmez. Kullanılan aletler ya da aksesuar parçaları için garanti hakkı talep edilmesi ancak bu alet veya parçaların ilgili cihaz ile birlikte kullanılmasına izin verilmişse mümkündür.

Mesuliyet kabul edilmemesi durumları

Ürün tarafından veya ürünün kullanılama- masından dolayı söz konusu olan, çalış- maya ara verilmesinden dolayı elde edilemeyen kazanç için ve zararlar için üretici ve üreticinin temsilcileri sorumluluk üstlenmez.

Cihazın gerektiği gibi kullanılmamasından veya başka üreticilerin ürünleri ile birlikte kullanılmasından kaynaklanan hasarlar için de üretici ve temsilcisi sorumluluk üstlenmez.

Spis treści
