NÁVOD K OBSLUZE LE 910 125 Flex

cs Originální návod k obsluze 174

sk Originálny návod na obsluhu 185

hr Originalna uputa za rad 196

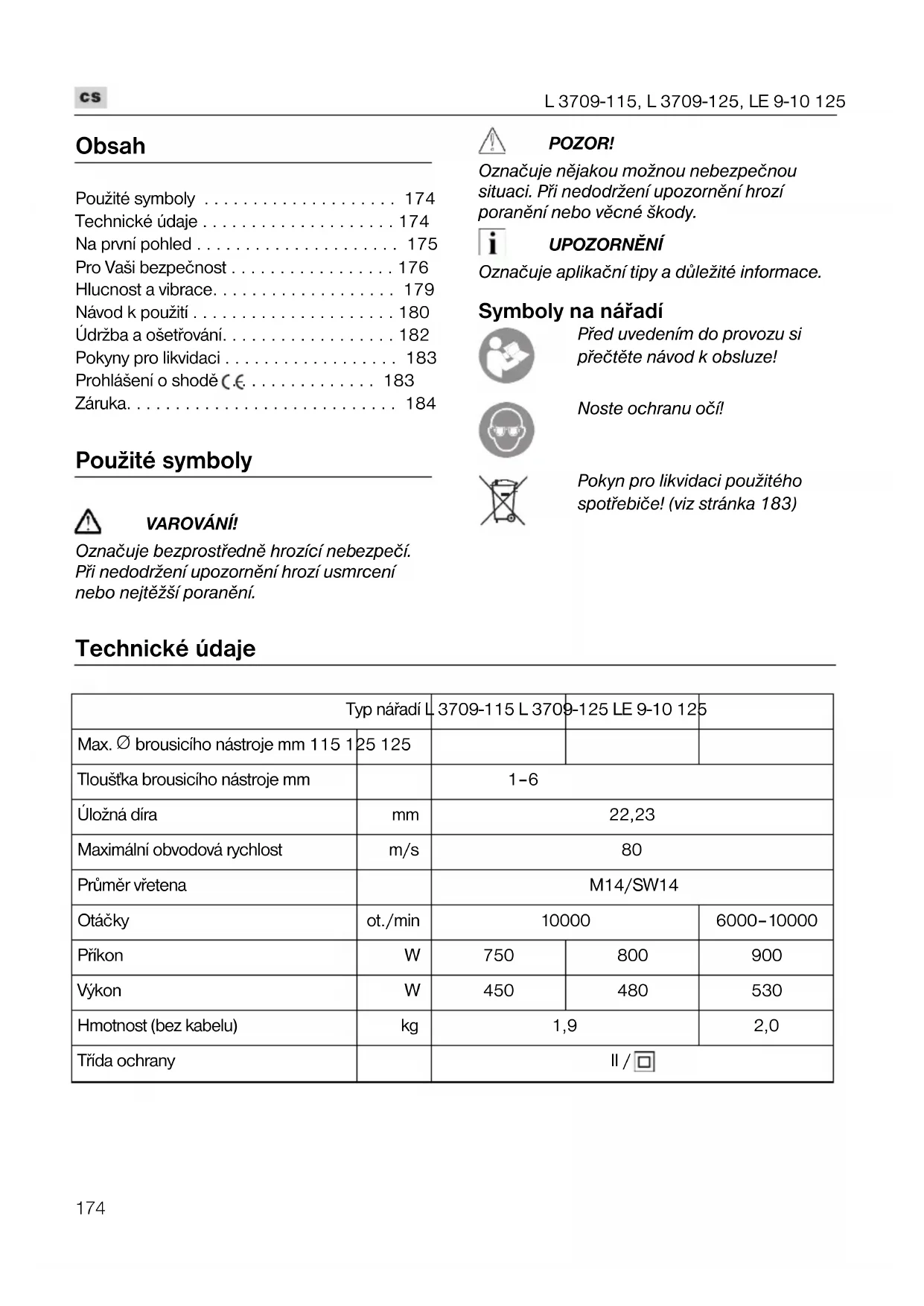

Technické údaje ..... 174

Na první pohled 175

Pro Vaši bezpečnost ..... 176

Hlucnost a vibrace.... 179

Návod k použití ..... 180

Údržba a ošetřování. 182

Pokyny pro likvidaci 183

Prohlášení o shodě C.€....183

Záruka. 184

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ

Označuje aplikační tipy a důležité informace.

Symboly na nářadí

Před uvedením do provozu si přečtěte návod k obsluze!

Noste ochranu očí!

Pokyn pro likvidaci použitého spotřebiče! (viz stránka 183)

Technické údaje

Typ nářadí L		3709-115 L 3709	9-125 LE 9-10 125
Max. ∅ brousicího nástroje mm 115 1	25 125
Tloušťka brousicího nástroje mm		1-6
Úložná díra	mm	22,23
Maximální obvodová rychlost	m/s	80
Průměr vřetena		M14/SW14
Otáčky	ot./min	10000		6000-10000
Přikon	W	750	800	900
Výkon	W	450	480	530
Hmotnost (bez kabelu)	kg	1,9		2,0
Třída ochrany		II / ☐

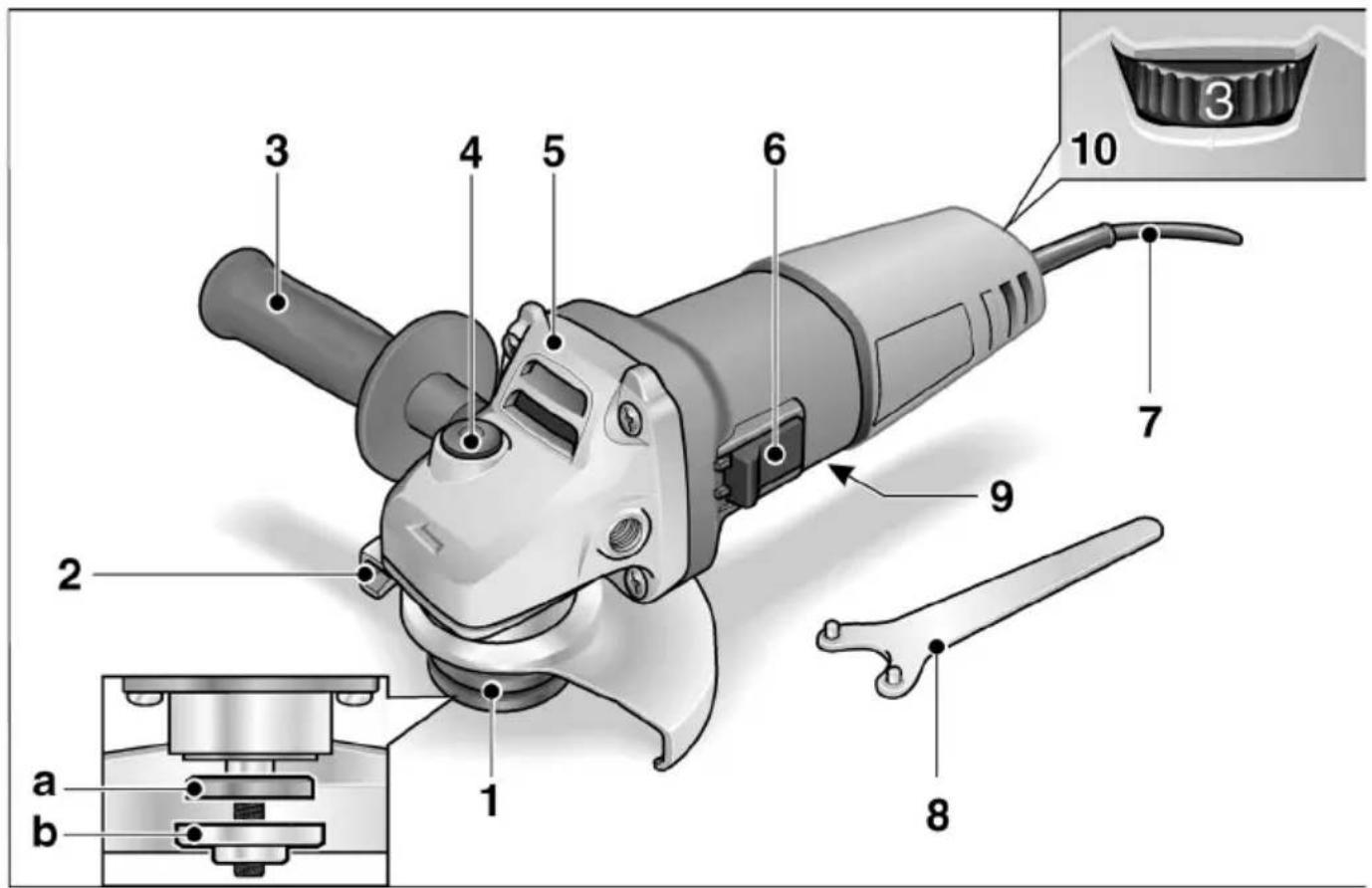

Na první pohled

3 4 5 6 10 7 2 9 1 a b 8

1 Vřeteno se závitovou přírubou

a Upínací příruba

b Upínací matice

2 O c h r a n n y

3 R u k o j e t'

Rukojeť je montovatelná zprava a zleva.

4 Aretace vřetena

K znehybnění vřetena při výměně nástroje.

S výstupem vzduchu a šipkou směru otáčení.

6 Kolébkový vypínač

K zapnutí a vypnutí. Se zaskakovací polohou pro trvalý provoz.

7 Sítový kabel 4,0 m se síťovou zástrčkou

8 Integrovaný klíč

9k Tr y p o v y š t (není viditelný)

10 Nastavovací kolečko pro předvolbu otáček (pouze LE 9-10 125)

Pro Vaši bezpečnost

VAROVÁNÍ!

Před použitím úhlové brusky si přečtěte:

• předložený návod k obsluze,
• "Všeobecné bezpečnostní pokyny" k zacházení s elektrickým nářadím vpřiloženém sešitu (čís. publikace: 315.915),
• pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.

Tato úhlová bruska je konstruována podle současného stavu techniky a uznávaných bezpečnostně-technických pravidel. Při jejím používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot.

Používejte úhlovou brusku pouze

• pro stanovené použití,
• v bezvadném bezpečnostně-technickém stavu.

Okamžitě odstraňte poruchy omezující bezpečnost.

Stanovené použití

Tato úhlová bruska je určená

– pro živnostenské použití v průmyslu a řemeslné živnosti,
- k broušení a řezání kovu a kamene broušením zasucha,
- k nasazení s brousicím nástrojem a příslušenstvím, které je v tomto návodu uvedeno nebo výrobcem doporučeno a je schváleno pro obvodovou rychlost 80 m/s.

Nepřípustné jsou např. řetězové frézovací kotouče, pilové listy.

Bezpečnostní upozornění

VAROVÁNÍ!

Přečtěte si všechny bezpečnostní pokyny a upozornění v tomto návodu a říd'te se jimi. Chyby při dodržování výstražných upozornění a pokynů mohou způsobit úraz elektrickým proudem, požár a/nebo těžká poranění. Tento návod si dobře uschovejte pro pozdější použití.

■ Používejte toto elektrické nářadí jako brusku a rozbrušovačku. Dodržujte všechna bezpečnostní upozornění, pokyny, zobrazení a údaje, které jste obdrželi s nářadím.
Nebudete-li následující pokyny dodržovat, může dojit k úrazu elektrickým proudem, požáru a/nebo těžkým poraněním.
■ Toto elektrické nářadí není vhodné k broušení smirkovým papírem, k pracím s drátěnými kartáči, a k leštění.
Použití, pro které není elektrické nářadí určeno, mohou způsobit ohrožení a poranění.
Nepoužívejte žádné příslušenství, které nebylo výrobcem určeno a doporučeno speciálně pro toto elektrické nářadi.
Jenom to, že příslušenství můžete na Vašem elektrickém nářadí upevnit, není zárukou žádného bezpečného použití.
■ Přípustné otáčkyvložného nástroje musíbýt nejméně tak vysoké, jako nejvyšší otáčky uvedené na elektrickém nářadí.
Příslušenství, které se otáčí rychleji než je připustné, se může rozlomit a rozletět.
■ Vnější průměr a tloušťka vložného nástroje musí odpovídat rozměrovým údajům Vašeho elektrického nářadí.
Nesprávně stanovené vložné nástroje nelze dostatečně zakrýt nebo kontrolovat.
■ Brusné kotouče, brusné talíře nebo jiné příslušenství se musí přesně hodit na brusné vřeteno Vašeho elektrického nářadí.
Vložné nástroje, které se presně nehodí na brusné vřeteno elektrického nářadí, se otáčeji nerovnoměrně, silně vibrují a mohou vést ke ztrátě kontroly.

Nepoužívejte žádné poškozené vložné nástroje. Před každým použitím zkontrolujte vložné nástroje na odrolení a trhliny, brusné talíře na trhliny, obroušení a silné opotrebení. Když elektrické nářadí nebo vložný nástroj spadne, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený vložný nástroj. Když jste vložný nástroj zkontrolovali a nasadili, udržujte sebe a osoby nacházející se v blízkosti, mimo rovinu rotujícího vložného nástroje a nechejte nářadí jednu minutu běžet s nejvyššími otáčkami.

Poškozené vložné nástroje většinou v této testovací době prasknou.

Noste osobní ochranné pomůcky. Používejte podle použití úplnou ochranu obličeje, ochranu očí nebo ochranné brýle. Je-li to adekvátní, noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která Vás chrání před malými brusnými částečkami a částečkami materiálu.

Oči se mají chránit před odletujícími cizími tělesy, která vznikají při různých aplikacích. Maska proti prachu nebo ochranná dýchací maska musí filtrovat prach vznikající při použití. Když jste delší dobu vystaveni hlasitému hluku, můžete utrpět ztrátu sluchu.

■ Dbejte u jiných osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do pracovní oblasti, musí nosit osobní ochranné pomůcky. Úlomky obrobku nebo prasklé vložné nástroje mohou odletět a způsobit poranění také mimo přimou pracovní oblast.

Když provádíte práce, při kterých může vložný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.

■ Ved'te sit'ový kabel v dostatečné vzdálenosti od rotujících vložných nástrojů.

Ztratite-li kontrolu nad nářadím, může dojít k proříznutí nebo zachycení síťového kabelu a Vaše ruka nebo paže se může dostat do otáčejícího se vložného nástroje.

Nikdy neodkládejte elektrické nářadí dříve, než se úplně zastaví vložný nástroj. Rotující vložný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.
Nikdy nenechejte elektrické nářadí běžet, zatím co je nosíte. Náhodným kontaktem s rotujícím vložným nástrojem může být zachycen Váš oděv a vložný nástroj se může zavrtat do Vašeho těla.
■ Pravidelně čistěte větrací štěrbiny Vašeho elektrického nářadí. Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrické nebezpečí.
■ Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Tyto materiály mohou jiskry zapálit.
■ Nepoužívejte žádné vložné nástroje, které vyžadují kapalné chladicí prostředky. Použití vody nebo jiných chladicích prostředků může vést k úrazu elektrickým proudem.

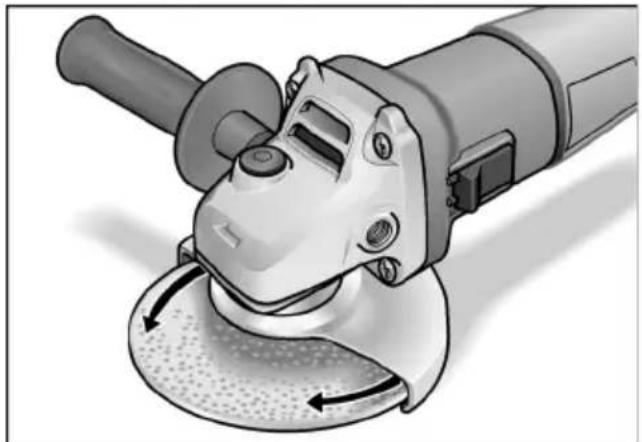

Zpětný ráz a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce následkem zaseknutí nebo zablokování rotujícího vložného nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Zaseknutí nebo blokování vede k náhlému nastavení rotujícího vložného nástroje. Tím se nekontrolovatelné elektrické nářadí urychlí v mistě zablokování proti směru otáčení vložného nástroje.

Když se např. brusný kotouč v obrobku zasekne nebo zablokuje, může se hrana brusného kotouče, která vnikla do obrobku zachytit a tím brusný kotouč praskne nebo způsobí zpětný ráz. Brusný kotouč se potom pohybuje k obsluhující osobě nebo od ní, podle směru otáčení kotouče v mistě zablokování. Brusné kotouče při tom mohou také prasknout.

Zpětný ráz je následkem nesprávného nebo chybného použití elektrického nářadí. Může se mu zabránit vhodnými preventivními opatřeními, jak je následovně popsáno.

■ Držte dobře elektrické nářadí a zaujměte postoj Vašeho těla a paží v poloze, ve které můžete síly zpětného rázu zachytit.

Používejte vždy přídavnou rukojeť, je-li k dispozici, abyste měli co možná největší kontrolu sil zpětného rázu nebo reakčních momentů při rozběhnutí.

Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a r e a k ční síly.

Nikdy nedávejte Vaši ruku do blízkosti rotujících vložných nástrojů.

Při zpětném rázu se vložný nástroj může pohybovat nad Vaši ruku.

■ Vyhýbejte se svým tělem oblasti, do které se bude elektrické nářadí při zpětném rázu pohybovat.

Zpětný ráz pohybuje elektrickým nářadím opačným směrem k pohybu brusného kotouče v místě zablokování.

■ Pracujte zejména opatrně v oblasti rohů, ostrých hran atd. Zabraňte tomu, aby se vložné nástroje od obrobku odrazily a z a s e k n u l y.

Rotující vložný nástroj má v rozích, na ostrých hranách nebo když odskočí sklon ke vzpřičení. Způsobí to ztrátu kontroly nebo zpětný ráz.

■ Nepoužívejte žádné řetězové nebo ozubené pilové kotouče.

Takové vložné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.

Zvláštní bezpečnostní upozornění k broušení a rozbrušování:

■ Používejte výhradně brusná tělesa, která jsou schválená pro Vaše elektrické nářadí a ochranný kryt určený pro tato brusná tělesa.

Brusná tělesa, která nejsou určena pro elektrické nářadí, nelze dostatečně zakrýt a j s o u n e b e z p e čná.

■ Ochranný kryt musí být spolehlivě namontován na elektrickém nářadí a nastaven tak, aby se dosáhlo maximální bezpečnosti, tzn. nejmenší možná část brusného tělesa směřuje nezakrytá k obsluhující osobě.

Ochranný kryt má chránit obsluhující osobu před úlomky a náhodným kontaktem s brusným tělesem.

■ Brusná tělesa se smějí používat pouze pro doporučené možnosti použití. Například: Nikdy nebruste boční plochou rozbrušovacího kotouče.

Rozbrušovací kotouče jsou určené k úběru materiálu hranou kotouče. Boční působení síly na tato brusná tělesa je může rozlámat.

■ Používejte vždy nepoškozené upínací příruby ve správné velikosti a tvaru pro Vámi zvolený brusný kotouč.

Vhodné příruby podpíraji brusný kotouč a snižují tak nebezpečí jeho prasknutí. Příruby pro rozbrušovací kotouče se mohou lišit od přírub pro jiné brusné kotouče.

■ Nepoužívejte žádné opotřebované brusné kotouče od větších elektrických nářadí.

Brusné kotouče pro větší elektrická nářadí nejsou dimenzované pro vyšší otačky menších elektrických nářadí a mohou prasknout.

Zvláštní bezpečnostní upozornění krozbrušování:

Zabraňte blokování řezného kotouče nebo příliš vysokému přítlaku. Neprovádějte žádné příliš hluboké řezy.

Přetížení řezného kotouče zvyšuje namáhání a náchylnost ke zpřičení nebo blokování a tím možnost zpětného rázu nebo zlomení brusného tělesa.

■ Vyhýbejte se oblasti před a za rotujícím rozbrušovacím kotoučem.

Pohybujete-li rozbrušovacím kotoučem v obrobku od sebe, může v případě zpětného rázu dojít k odmrštění elektrického nářadí s otáčejícím se kotoučem přímo na Vás.

■ Pokud se rozbrušovací kotouč vzpřičí nebo práci přerušite, vypněte elektrické nářadí a držte je v klidu, až se kotouč úplně zastaví.

Nikdy se nepokoušejte vytáhnout ještě běžící rozbrušovací kotouč z řezu, jinak může dojít ke zpětnému rázu. Zjistěte a odstraňte příčinu vzpřičení.

■ Elektrické nářadí znovu nezapínejte, pokud je řezný kotouč v obrobku. Nechejte řezný kotouč nejprve dosáhnout jeho plných otáček, než budete v řezu opatrně pokračovat.

V opačném případě se kotouč může zaháknout, wyskočit z obrobku nebo způsobit zpětný ráz.

■ Bud'te zejména opatrní u "řezů kapsovitého tvaru" do stávajících stěn nebo jiných oblastí, do kterých není vidět.

Zanořující se řezný kotouč může při řezání do plynových nebo vodovodních potrubí, elektrických vedení nebo jiných objektů způsobit zpětný ráz.

■ Desky nebo velké obrobky podepřete, aby se zmenšilo riziko zpětného rázu vzpríčeným rozbrušovacím kotoučem.

Velké obrobky se mohou svou vlastní hmotností prohnout. Obrobek se musí na obou stranách kotouče podepřít a sice jak v blízkosti řezání, tak také na hraně.

Další bezpečnostní upozornění

■ Sítové napětí a napěťové údaje na typovém štíku (9) musí být shodné.
■ Aretaci vřetena (4) stiskněte pouze při zastaveném brusném nástroji.

Hlucnost a vibrace

Hodnoty hluku a vibrací byly zjištěny podle EN 60745.

Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:

Celková hodnota vibrací (při broušení povrchů):

• Hodnota emisí: a _h=6,5m^2/s
• Nejistota:

POZOR!

Uvedené namerené hodnoty platí pro nová náradí. Pri denním nasazení se hodnoty hlucnosti a vibrací mení.

UPOZORNĚNÍ

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání.

Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadi. Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby. Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá. Může to podstatně redukovat kmitavé namáhání během celé pracovní doby. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.

Před veškerými pracemi na úhlové brusce vytáhněte síťovou zástrčku.

Před uvedením do provozu

Vybalte úhlovou brusku, zkontrolujte ji na kompletnost dodávky a transportní poškození.

Zapnutí a vypnutí

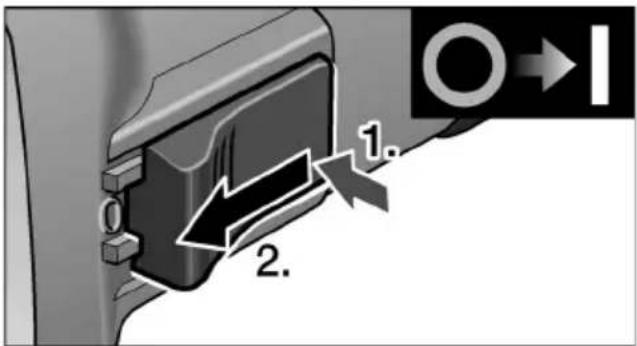

Krátkodobý provoz bez zaskočení:

1. 2.

■ Stiskněte vzadu kolébkový vypínač (6) směrem dolů, potom jej posuňte dopředu apevně držte.
■ K vypnutí kolébkový vypínač (6) uvolněte.

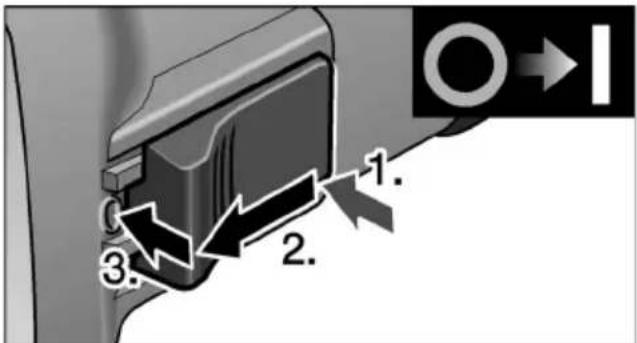

Trvalý provoz se zaskočením:

POZOR!

(L 3709-115, L 3709-125)

Po výpadku elektrického proudu se zapnuté nářadí znovu rozběhne.

1. 2. 3.

■ Stiskněte vzadu kolébkový vypínač (6) směrem dolů, potom jej posuňte dopředu a stisknutím předního konce zajistěte zaskočením.

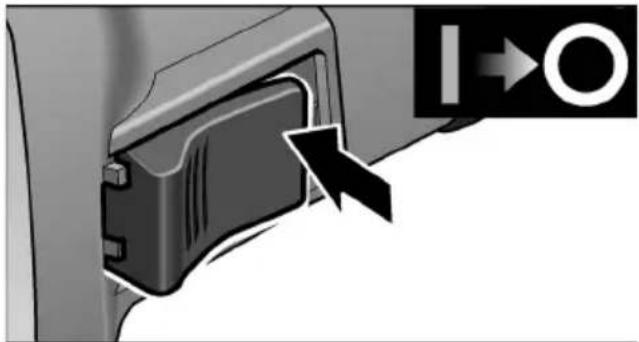

■ K vypnutí kolébkový vypínač (6) stisknutím na zadní konec odblokujte.

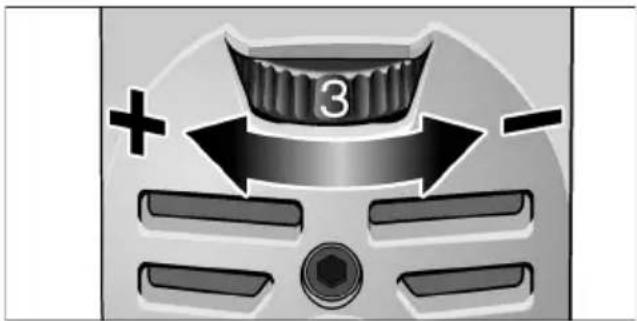

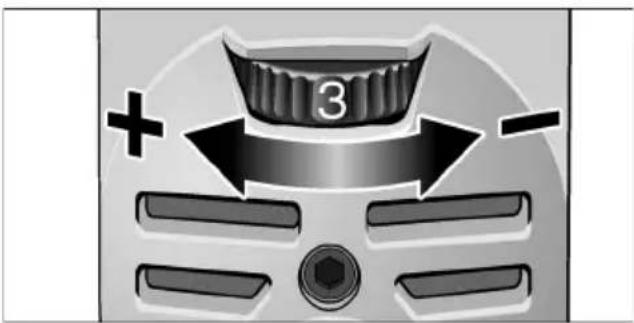

Předvolba otáček (pouze LE 9-10 125)

K nastavení pracovních otáček nastavte nastavovací kolečko (10) na požadovanou hodnotu.

Bezpečnostní ochranný kryt (L 3709-115, L 3709-125)

VAROVÁNÍ!

Z úhlové brusky nikdy nedemontujte bezpečnostnochranný kryt.

K přizpůsobení na pracovní úkon je bezpečnostní ochranný kryt (2) přestavitelný bez použití nářadí.

POZOR!

Nebezpečí poranění! Noste ochranné rukavice.

■ Vytáhněte sítovou zástrčku.

■ Otáčejte bezpečnostním ochranným krytem až k požadované pozici.

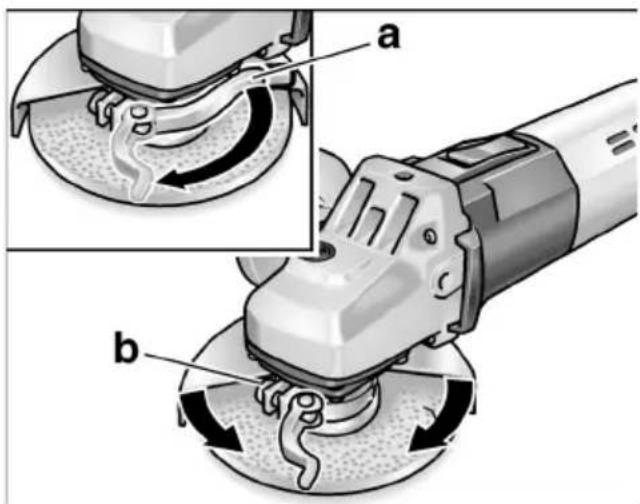

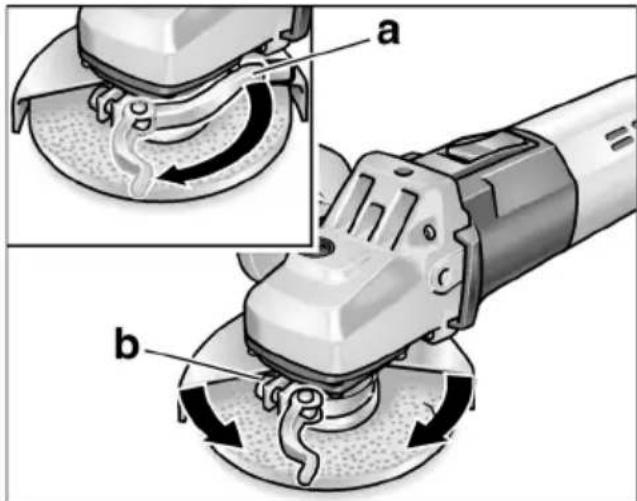

Rychloupínací kryt (LE 9-10 125)

VAROVÁNÍ!

Při hrubovacích a rozbrušovacích pracích nikdy nepracujte bez ochranného krytu.

■ Vytáhněte síťovou zástrčku.
■ Uvolněte upínací páku (a).
■ Přestavte ochranný kryt.

■ Utáhněte šroub (b) tak pevně, aby se upínací páka ještě nechala rukou upnout.
■ Upínací páku opět pevně utáhněte.

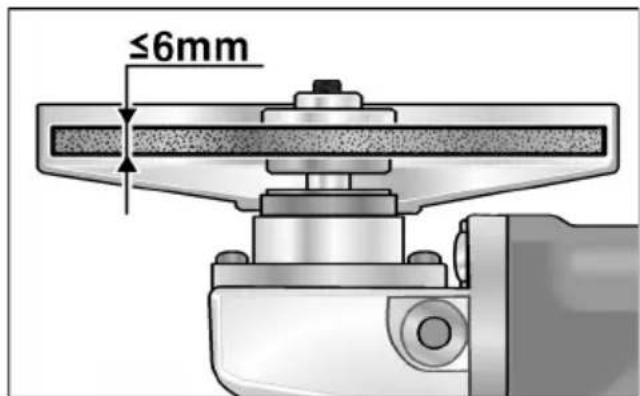

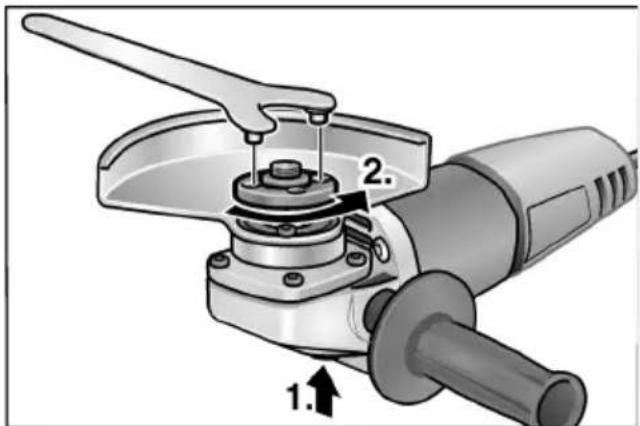

Upevnění nebo výměna brusného nástroje.

■ Vytáhněte síťovou zástrčku.

■ Stiskněte aretaci vřetena a držte ji stisknutou (1.).
■ Pomocí integrovaného klíče odšroubujte proti směru otáčení hodinových ručiček upínací matici z vřetena a sundejte ji (2.).
■ Vložte správnou stranou brusný kotouč.

≤6mm

■ Našroubujte upínací maticí (1b) nákružkem směrem nahoru na vřeteno.
■ Stiskněte aretaci vřetena a držte ji stisknutou (4).
■ Pomocí integrovaného klíče pevně utáhněte upínací matici (1b).
■ Zastrčte sítovou zástrčku do zásuvky.
Zapněte úhlovou brusku (bez zaskočení) a nechejte ji cca 30 sekund běžet. Zkontrolujte nevyváženost a vibrace.
■ Vypněte úhlovou brusku.

Pracovní pokyny

i UPOZORNĚNÍ

Po vypnutí frézovací nástroj ještě krátkou dobu dobíhá.

Hrubovací broušení

VAROVÁNÍ!

Nikdy nepoužívejte rozbrušovací kotouče k hrubovacímu broušení.

• Úhel nastavení 20–40° pro nejlepší úběr materiálu.
• S mírným přítlakem pohybujte úhlovou brouskou sem a tam. Tím nebude obrobek příliš horký a nedojde k jeho zabarvení; kromě toho nevzniknou žádné rýhy.

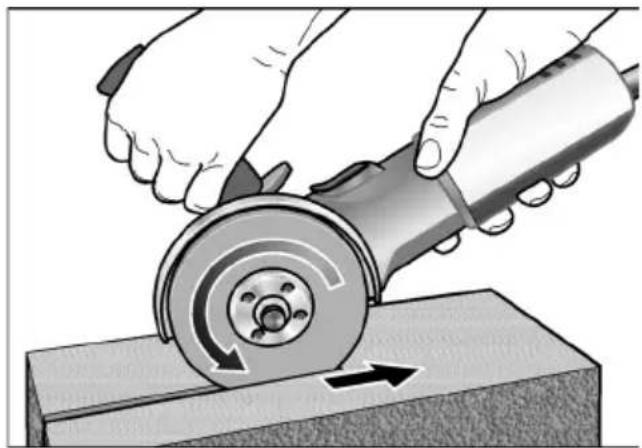

Rozbrušování

- N e t l a čte, nevychylujte, nekmitejte.

• Úhlová bruska musí vždy pracovat proti směru posuvu. Jinak vzniká nebezpečí nekontrolovaného vyskočení z drážky.
• Přizpůsobení posuvu opracovávanému materiálu: čím je tvrdší, tím pomaleji.

Další informace o produktech výrobce na www.flex-tools.com.

Údržba a ošetřování

VAROVÁNÍ!

Před veškerými pracemi na úhlové brusce vytáhněte síťovou zástrčku.

Čistění

VAROVÁNÍ!

Při opracování kovů se může při extrémním nasazení ve vnitřním prostoru tělesa brusky usazovat vodivý prach. Snížení ochranné izolace! Provozujte nářadí přes chránič vybavovaný chybovým proudem (vybavovací proud 30 mA).

Nářadí a větrací stěrbiny pravidelně čistěte.

Četnost čistění je závislá na opracovávaném materiálu a době používání.

Vnitřní prostor tělesa brusky s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.

Uhlíkové kartáčky

Úhlová bruska je vybavená vypínacími uhlíky.

Po dosažení meze opotrebení vypínacích uhlíků se úhlová bruska automaticky vypne.

i UPOZORNĚNÍ

K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce.

Přes zadní vstupní otvory vzduchu lze během použití pozorovat opalování uhlíků.

Při silném opalování uhlíků úhlovou brusku okamžitě vypněte. Předejte úhlovou brusku do některé servisní dílny, autorizované výrobcem.

Převodovka

i UPOZORNĚNÍ

Během záruční doby nepovolujte šrouby na převodové hlavě (5). Při nedodržení zaniknou záruční závazky výrobce.

Opravy

Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.

Náhradní díly a příslušenství

Náhradní díly/příslušenství Objed.	čís.
Ochranný kryt 115 mm 335.258
Ochranný kryt 125 mm 335.266
Rychloupínací kryt 125 mm 358.029
Rukojeť 335.274
Integrovaný klíč 100.110
Upínací příruba SW17 (otvor klíče) 335.282
Upínací matice 100.080
FixTec rychloupínací matice 313.459
SDS-Clip rychloupínací matice 253.049
Kovový kufřík 303.224

Další příslušenství, zejména brusné nástroje, si převezměte z katalogu výrobce.

Pokyny pro likvidaci

VAROVÁNÍ!

Odstraněním síťového kabelu učiňte vysloužilé nářadí nepoužitelným.

Pouze pro země EU

Nevyhazujte elektrické nářadí do domovního odpadu!

Podle evropské směrnice 2002/96/EG o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace.

UPOZORNĚNÍ

O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!

Prohlášení o shodě C€

Prohlašujeme na vlastní zodpovědnost, že tento výrobek souhlasí s následujícími normami nebo normativními dokumenty:

EN 60745 podle ustanovení směmic

Technická dokumentace u:

Při koupi nového nářadí poskytuje fa FLEX 2-roční záruku výrobce, začínající prodejním datem nářadí na konečného spotřebitele. Záruka se vztahuje pouze na nedostatky způsobené chybami materiálu a/nebo na výrobní chyby a rovněž na nesplnění zaručených vlastností. Při uplatňování nároku na záruku přiložte originální prodejní doklad s datem prodeje. Záruční opravy smějí být prováděny výhradně dílnami nebo servisními středisky, autorizovanými firmou FLEX.

Nárok na záruku je oprávněný pouze při stanoveném použití. Ze záruky jsou vyloučena zejména opotřebení podmíněná provozem, neodborné použití, částečně nebo kompletně demontované nářadí a rovněž škody vzniklé přetížením nářadí, používáním neschválených, vadných nebo nesprávně používaných vložených nástrojů. Škody, způsobené prostřednictvím nářadí na vloženém nástroji event. obrobku, použití násilí, následné škody, které byly způsobené nesprávnou nebo nedostatečnou údržbou ze strany zákazníka nebo třetí osoby, poškození prostřednictvím cizího vlivu nebo cizími tělesy, např. pískem nebo kameny arovněž škody vzniklé vlivem nedodržování návodu k obsluze, např. připojením na nesprávné síťové napětí nebo druh proudu. Nároky na záruku pro vložené nástroje, event. díly příslušenství lze uplatňovat pouze tehdy, jestliže byly používané s nářadím, u kterého se takové použití předpokládá nebo je schváleno.

Vyloučení odpovědnosti

Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití.

Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.

Obsah

Použité symboly 185

Technické údaje ..... 185

Pre Vašu bezpečnost 187

Hlucnost a vibrácia 190

Návod na použitie ..... 191

Údržba a ošetrovanie. 194

Pokyny pre likvidáciu. 195

Prehlásenie o zhode C.€ 195

Záruka 195

Použité symboly

VAROVANIE!

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Noste ochranu očí!

6 Kolieskový vypínač

7 Sieťový kábel 4,0 m so sieťovou zástrčkou

8 l n t e g r o v a

9 T y p o v ý š t í

(nie je viditel'ný)

10 Nastavovacie koliesko na predvol'bu otáčok

(iba LE9-10 125)

Pre Vašu bezpečnost'

VAROVANIE!

■ Vetracie štrbiny Vášho elektrického náradia pravidelne čistite.

■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovat'.

Hladina hluku náradia vyhodnotená s filtrom A je typicky:

■ Stlačte vzadu kolieskový vypínač (6) smerom nadol, potom ho posuňte dopredu a pevne držte.
■ Na vypnutie kolieskový vypínač (6) uvol'nite.

Stlačte vzadu kolieskový vypínač (6) smerom nadol, potom ho posuňte dopredu a s t l a čením predného konca zaistite zaskočením.

I→O

■ Na vypnutie kolieskový vypínač (6) stlačením na zadný konec odblokujte.

Predvol'ba otáčok (len LE 9-10 125)

Pri hrubovacích a rozbrusovacích prácach nikdy nepracujte bez ochranného krytu.

■ Vytiahnite sietovú zástrčku.
■ Uvol'nite upínaciu páku (a).
■ Prestavte ochranný kryt.

Údržba a ošetrovanie

VAROVANIE!

Pokyny pre likvidáciu

VAROVANIE!

Nevyhadzujte elektrické náradie do domového odpadu!

Techniné byla laikoma:
