TLSL3452 - Anahtar TP-LINK - Ücretsiz kullanım kılavuzu

Ürün Türü	Yönetilebilir / Akıllı Ağ Anahtarı (Switch)
Marka	TP-Link
Model	TLSL3452
Ethernet Port Sayısı	24 adet RJ45 10/100/1000 Mbps port
SFP Yuvaları	Fiber modüller için 2 adet SFP yuvası
Konsol Portu	CLI yapılandırması için 1 adet RS232 konsol portu
Boyutlar (G x D x Y)	440 x 180 x 44 mm (19 inç 1U raf montajı)
Ağırlık	2,5 kg
Güç Kaynağı	12V DC, 2A güç adaptörü (dahil)
Güç Tüketimi	Maksimum 12 W
Ana Özellikler	VLAN, QoS, bağlantı toplama, IGMP Snooping, web arayüzü veya CLI üzerinden yönetim, Easy Smart yardımcı programı
Yönetim Arayüzü	Web GUI (varsayılan 192.168.0.1) ve CLI (konsol veya Telnet/SSH ile)
Varsayılan Kimlik Bilgileri	Kullanıcı adı: admin / Şifre: admin
Çalışma Sıcaklığı	0 °C ile 40 °C arası
Çalışma Nem Oranı	%10 ile %90 RH (yoğuşmasız)
Bakım ve Temizlik	Temizlemeden önce fişini çekin, kuru bir bez kullanın, sıvı veya aşındırıcı ürünler kullanmayın
Güvenlik	Suya maruz bırakmayın, kasayı açmayın, bakım için fişini çekin, havalandırma deliklerini açık tutun
Yedek Parçalar ve Onarılabilirlik	Kullanıcı tarafında sökülebilir parça yoktur; herhangi bir onarım için TP-Link desteğine başvurun
Garanti	3 yıl sınırlı TP-Link garantisi (genel şartlara tabidir)
Kutu İçeriği	Anahtar, güç adaptörü, konsol kablosu (modele bağlı), lastik ayaklar, montaj braketleri, kullanım kılavuzu

Sık sorulan sorular - TLSL3452 TP-LINK

TP-Link TLSL3452 anahtarını fabrika ayarlarına nasıl sıfırlarım?

Sıfırlamak için, anahtarın arkasındaki Sıfırla düğmesine LED'ler yanıp sönene kadar yaklaşık 10 saniye basılı tutun. Fabrika ayarları geri yüklenecektir.

Anahtarın varsayılan IP adresi nedir?

Varsayılan IP adresi 192.168.0.1'dir. Bilgisayarınızın aynı alt ağda olduğundan emin olun (örneğin: 192.168.0.x).

Anahtarın yönetim arayüzüne nasıl erişirim?

Anahtarın ağına bağlanın, bir tarayıcı açın ve http://192.168.0.1 adresini girin. Kullanıcı adı olarak admin ve şifre olarak admin kullanın.

Yönetici şifresini unuttuysam ne yapmalıyım?

Sıfırla düğmesine basılı tutarak fabrika ayarlarına sıfırlama yapın (önceki soruya bakın). Bu, tüm ayarları silecektir.

Başka markaların SFP modüllerini kullanabilir miyim?

Optimum çalışmayı sağlamak için TP-Link uyumlu SFP modülleri kullanılması önerilir. Üçüncü taraf modüller çalışabilir ancak uyumluluk garantisi yoktur.

Anahtarı konsol portu üzerinden bilgisayara nasıl bağlarım?

Anahtarın konsol portunu bilgisayarın seri portuna bağlamak için verilen konsol kablosunu kullanın. Terminalinizi (örneğin PuTTY) 115200 baud hızı, 8 veri biti, 1 dur biti, eşliksiz olarak yapılandırın.

Anahtarın ürün yazılımını nasıl güncellerim?

Web arayüzüne giriş yapın, Sistem Araçları > Ürün Yazılımı Yükseltme bölümüne gidin. TP-Link sitesinden ürün yazılımını indirin ve ekrandaki talimatları izleyin.

Ön paneldeki LED göstergeler ne anlama geliyor?

Güç göstergesi güç kaynağını belirtir. Her port için Bağlantı/Etkinlik göstergeleri: sabit yanıyorsa bağlantı kurulmuş, yanıp sönüyorsa etkinlik. Varsa PoE göstergeleri.

Bu anahtar rafa monte edilebilir mi?

Evet, anahtar 19 inç raf montajı için tasarlanmıştır. Verilen montaj braketlerini yanlara takın ve uygun cıvatalarla (dahil değil) rafa vidalayın.

Güç tüketimi nedir ve hangi tür güç kaynağı kullanılmalıdır?

Maksimum güç tüketimi yaklaşık 12 W'tır. Yalnızca verilen güç adaptörünü (12V DC, 2A) kullanın. Standart bir elektrik prizine takın.

KULLANIM KILAVUZU TLSL3452 TP-LINK

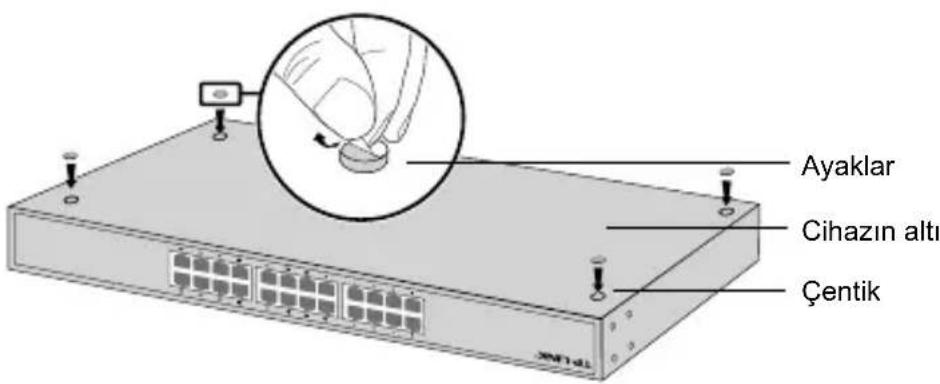

Cihazi masaustune kurmak icin lutfen asagidaki adimlari izleyin:

1. Cihazi, buttun parçalarıyla birlikte cihazın buttun ağırkıntaşiyabilecek kadar sabit ve yüz bir zemin üzerineyerlestirin.
2. Lastik ayaklardan yapiskanli koruyucu kabtları cikarin.
3. Cihazı cevirin ve cihazın her bir koosesinin altindaki girintili alanlara size-SA glanan lastik ayakları takın.

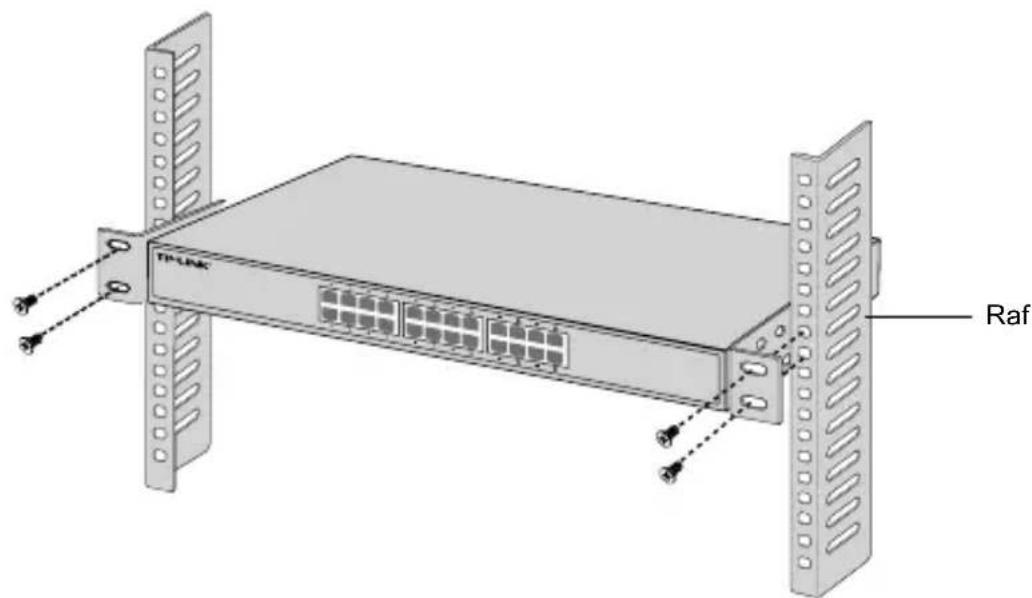

Raf Kurulumu

Cihazi rafa monte etmek icin asagida tanimlanan talimatlari izleyin:

1. Rafin temelini ve sabitligini kontrol edin.
2. Sağlanan vidalar ile cihazın her bir tarafina raf montajini-SAglamlaşırın.

1. Destekler cihaza takildiktan sonra, rafa sabitlemek icin uygun vidalar (beraberinde gelen vidalar degil) kullanin.

Baglanti

- Ethernet Portu

Switch'in Ethernet portunu RJ45 kablosu ile bilgisayara aşaqidaki sekilde güsterildigi gibi baglayın.

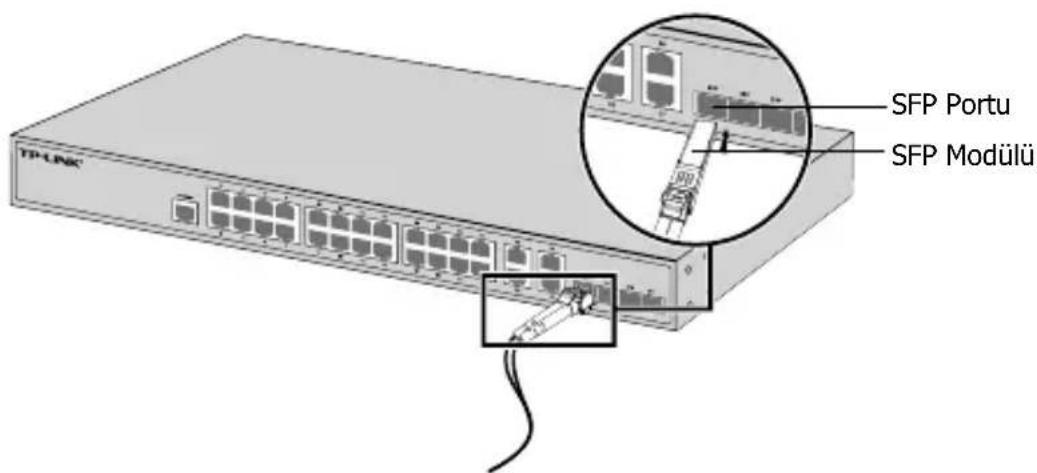

SFP Portu

SFP portlu switch'ler icin, SFP portunu SFP modulnebaughabilirsiniz. Eger switch'te SFP alici-verici bir modultakiliya ve port uzerinde bir baglanti varsa, ilgili RJ45 portudvevre di kalacaktir ve kullanilamayacaktir.

Konsol Porto

Konsol portuna sahip switch'lerde, konsol kablosukullanarak bilgisayarıniz ile konsol portunabaughanabilirsiniz. Ardindan. switch'i yonetmek icin CLI arayuzüne ersebilirsiniz.

Cihazi Çalıstirma

Ürünle birlikte gelenGPC kablosunu kullanarak cihaza enerji,...saglayiniz.

Yapilandirma

- Switch'i GUI kullanarak Yapilandirma

1. Bilgisayarinizin IP adresini switch ile ayni alt ağda olacak sekilde belirleyin. IP adresi 192.168.0.x'dir. (x değeri 2 ila 254arasinda herhangi bir sayidir.); Alt A'g Maskesi 255.255.255.0'dir.
2. Bir web tarayicişi,açın ve tarayicinein adres alanina varsayilan)yonetim adresiolan http://192.168.0.1'i yazın ve Enter tuşuna basin.
3. Varsayilan User Name (Kullanı Adı) ve Password (Şifre)'sı ile admin kelimesini girin. Kullanı Adı ve Şifre'nin tamamıkıçık harflerden olşmaktaşır. Sonrasında Login (Oturum Aç) butonuna:tiklayın veya Enter tuşuna basın.
4. Arayüze besteht bir sekilde giriş yaptıkstan sonra,)yonetim sayfasindan switch'i yapilandirabilirsiniz.

- Switch'i CLI Arayuzü Üzerinden Yapılandirma (Sadece Akilli Switch'ler ve Yönetilebilir Switch'ler ileindir)

Switch üzerinde oturum acabilir ve switch'i yonetmek icin CLI arayüzene ersebilirsiniz. Nasil yapacagini za dair dahadetayl bilgi icin lutfen CLI Kilavuzuna bakiniz.

- Switchi Yardimci Ya zil im ile Ya pikan dim a (Sadece Kolay Akilli Switch'ler icindir.)

Easy Smart Switch'lerin buttun ağları merkezi olarak yonetmek ilen Easy Smart Yapılandırma Yardımci Uygulaması kullanabilirsiniz. Nası yapacını za dair dahdetaylı bilgi ilen lüften Yardımci Yazilim Kullanı Kilavuzuna bakını.

Deutsch

Sicherheitsinformation

• Cihazın acma/kapama Düğmesi varsa, bu cihazi acma/kapama ilemi icin kullanilabilecek yollardan biridir. Açma/Kapama Düğmesi olmayan ürünler icin, cihazi kapatmak icinGPC adaptorür ile baglantınin kesilmesi gerekmektedir. Baglantıisosilen cihaz yaniden takildında calisir durumda olmalidir.
• Cihazın ilçinci açmaya veya tamir etmeye calısmayınüz, zira yüksek voltaj ve dioğer risiklere maruz kalabilirsiniz. Kapali bir ürünün veya ürün aksesuarinin yetkili olmayan kılızerce acilması onerilmaz ve bu islem cihazın garanti disi birakacaktır. Ürününüz hakkinda servis hizmeti ilçın, lütfen bizlerle irtibataGPCINIZ.
• Ürünü sivi ortamlarin yakininda calistirmayıniz.

TP-LINK Limitli Ürün Garantisi

Yanliz TP-LINK Marka Ürünler icin.

BU GARANTI SIZE CEŞITLIXANUNI HAKLAR SAGLAR, AYRICA YEREL UYGULAMALARDA (ÜLK/EALET) BÖLGBAZINDA FARKLI HAKLARA DA SAHIP OLUNABILIR.

ISBU GARANTI BELGESI VE YAPTIRIMLAR TAMAMEN ÖZELDIR VE YEREL KANUNLARIN BELIRTTIGI OLÇULER ÇERCEVESINDE DIGER GARANTI BELGELERİ VEYA YAPTIRIMLARIN YERİNE GECMEKTEDIR.

TP-LINK, original kutu icerisinde yer alan TP-LINK markasina ait donanim urununun, TP-LINK kilavuzlarinda belirtildigi sekilde normal kullanimi durumunda son kullanicinin satin aldigi tarihten itibaren yerel makamlarin uygun,gordugve yasalarda belirtilen sure boyunca iscilik veya kullanilan parcalar sebebyle arizalanmayacagini taahhut eder.
