Tipo de produto	Comutador de rede (Switch) gerenciável / Smart
Marca	TP-Link
Modelo	TLSL3452
Número de portas Ethernet	24 portas RJ45 10/100/1000 Mbps
Slots SFP	2 slots SFP para módulos de fibra
Porta console	1 porta console RS232 para configuração CLI
Dimensões (L x P x A)	440 x 180 x 44 mm (montagem em rack 19 polegadas 1U)
Peso	2,5 kg
Alimentação	Adaptador de energia 12V DC, 2A (incluso)
Consumo elétrico	12 W máximo
Funções principais	VLAN, QoS, agregação de links, IGMP Snooping, gerenciamento via interface web ou CLI, utilitário Easy Smart
Interface de gerenciamento	Web GUI (192.168.0.1 padrão) e CLI (via console ou Telnet/SSH)
Credenciais padrão	Nome de usuário : admin / Senha : admin
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10 % a 90 % UR (sem condensação)
Manutenção e limpeza	Desconectar antes de limpar, usar um pano seco, não usar produtos líquidos ou abrasivos
Segurança	Não expor à água, não abrir o gabinete, desconectar para manutenção, manter as aberturas de ventilação desobstruídas
Peças de reposição e reparabilidade	Nenhuma peça substituível pelo usuário; entrar em contato com o suporte TP-Link para qualquer reparo
Garantia	Garantia limitada TP-Link de 3 anos (sujeita aos termos e condições)
Conteúdo da embalagem	Comutador, adaptador de energia, cabo console (conforme modelo), pés de borracha, suportes de montagem, manual

Perguntas frequentes - TLSL3452 TP-LINK

Como redefinir o comutador TP-Link TLSL3452 para as configurações de fábrica?

Para redefinir, mantenha pressionado o botão Reset na parte traseira do switch por cerca de 10 segundos até que os LEDs pisquem. As configurações de fábrica serão restauradas.

Qual é o endereço IP padrão do switch?

O endereço IP padrão é 192.168.0.1. Certifique-se de que seu computador esteja na mesma sub-rede (ex: 192.168.0.x).

Como acessar a interface de gerenciamento do switch?

Conecte-se à rede do switch, abra um navegador e digite http://192.168.0.1. Use o nome de usuário admin e a senha admin.

O que fazer se eu esqueci a senha do administrador?

Faça uma redefinição de fábrica mantendo o botão Reset pressionado (veja a pergunta anterior). Isso apagará todas as configurações.

Posso usar módulos SFP de outras marcas?

Recomenda-se usar módulos SFP compatíveis com TP-Link para garantir o funcionamento ideal. Módulos de terceiros podem funcionar, mas sem garantia de compatibilidade.

Como conectar o switch a um computador via porta console?

Use o cabo console fornecido para conectar a porta console do switch à porta serial do computador. Configure seu terminal (ex: PuTTY) com velocidade de 115200 bauds, 8 bits de dados, 1 bit de parada, sem paridade.

Como atualizar o firmware do switch?

Conecte-se à interface web, vá em System Tools > Firmware Upgrade. Baixe o firmware do site da TP-Link e siga as instruções na tela.

O que significam os LEDs no painel frontal?

O LED Power indica alimentação. Os LEDs Link/Act para cada porta: aceso fixo = link estabelecido, piscando = atividade. Os LEDs PoE se aplicável.

Pode-se montar este switch em rack?

Sim, o switch é projetado para montagem em rack de 19 polegadas. Fixe os suportes de montagem fornecidos nas laterais e, em seguida, aparafuse-o ao rack com parafusos adequados (não fornecidos).

Qual é o consumo elétrico e que tipo de alimentação usar?

O consumo máximo é de aproximadamente 12 W. Use exclusivamente o adaptador de energia fornecido (12V DC, 2A). Conecte-o a uma tomada elétrica padrão.

MANUAL DE UTILIZADOR TLSL3452 TP-LINK

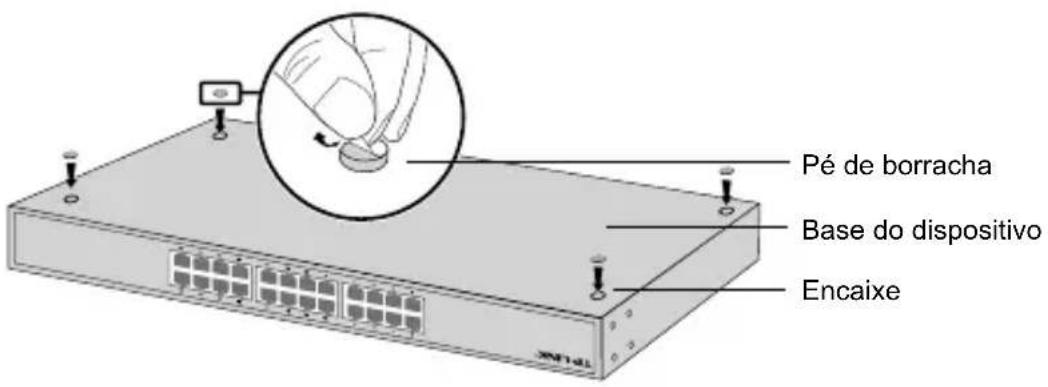

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superficie plana e forte o suficiente para(agendar com o peso do disposativo.
2. Retire aspeliculas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas areas indicadas para oefeito na base do produits.

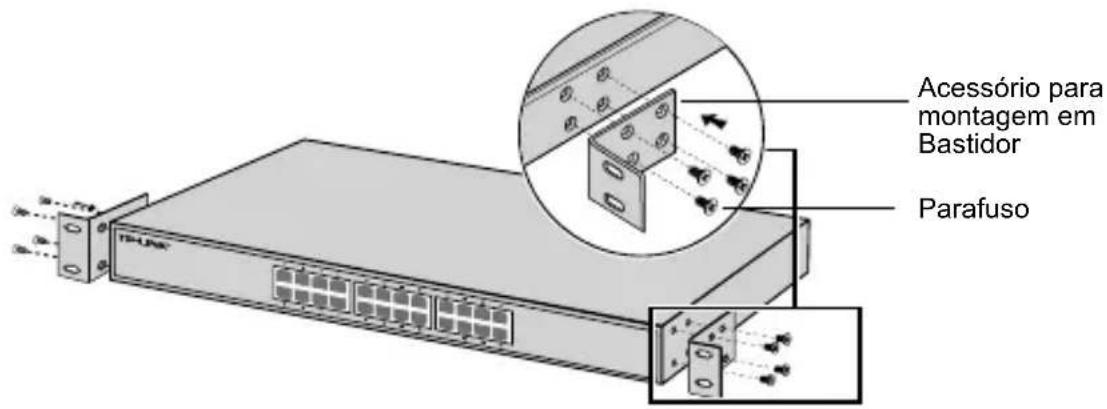

- Instalação em Bastidor

Se o seu disposito for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilitadade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produito.

1. Após os acessórios de fixação estarem colocados no disposítivo, utilize os parafusos adequados (não incluídos) ao bastador para fixar o disposítivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como aparecido na segunte figura.

- Porta SFP

Nos Switches com portas SFP poderão ser instalados moleculos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente sera desativada e não poderá ser realizada.

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá'utilizar a interface de LINHA de comandos para gerir o switch.

- Ligar

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do disposativo e o conector macho numatatomadaétrica.

Configuração

- Configurar o Switch via Interface grafica

1. Configure um endereço IP no seu PC na mesma subrede da interface de gestão do seu Router. O endereço IP deve ser no segunte这对于: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após,iniciar a sessão com succès, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch utilizing a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá,iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulta o guia da Interface de Linha de Comandos.

- Configurar o Switch via'utilário de Configuração (Apenas para Switches da红线 Easy Smart)

Poderá'utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para maiis informações sobre o processo, por favor consulta o Guia de Utilizador do Utilário.

Asennus

Pöytäasennus

Informação de Segurarca

• Quando um produto possui um botão on/off (ligado/desligado), está é uma das formas de desligar o produits. Para Produtos sem o botão on/off (ligado/desligado), aunjica forma de desligar completeness o produits é removendo-o da tomada elétrica ou desligando o respectivo adaptorador de alimentação. O disposito desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode fazer exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produits Selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produit na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERA TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVINCIAS).

ATE AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOs E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇOES.

A TP-LINK fornece garantia a qualquer produit da marca TP-LINK contido na embalagem original do produits, contra qualquer defeito nos materiais e construcao, quando o mesmo éutilizzato em condições normalis e de

acordo com as orientações fornecidas pela TP-LINK, por um períododefinido pelo do service de apoio local a partir da data de comprareloutilizador final.
