TLSL3452 - Commutateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau (Switch) administrable / Smart
Marque	TP-Link
Modèle	TLSL3452
Nombre de ports Ethernet	24 ports RJ45 10/100/1000 Mbps
Emplacements SFP	2 emplacements SFP pour modules fibre
Port console	1 port console RS232 pour configuration CLI
Dimensions (L x P x H)	440 x 180 x 44 mm (montage rack 19 pouces 1U)
Poids	2,5 kg
Alimentation	Adaptateur secteur 12V DC, 2A (inclus)
Consommation électrique	12 W maximum
Fonctions principales	VLAN, QoS, agrégation de liens, IGMP Snooping, gestion via interface web ou CLI, utilitaire Easy Smart
Interface de gestion	Web GUI (192.168.0.1 par défaut) et CLI (via console ou Telnet/SSH)
Identifiants par défaut	Nom d'utilisateur : admin / Mot de passe : admin
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec, ne pas utiliser de produits liquides ou abrasifs
Sécurité	Ne pas exposer à l'eau, ne pas ouvrir le boîtier, débrancher pour maintenance, garder les aérations dégagées
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur ; contacter le support TP-Link pour toute réparation
Garantie	Garantie limitée TP-Link de 3 ans (sous réserve des conditions générales)
Contenu de l'emballage	Commutateur, adaptateur secteur, câble console (selon modèle), pieds caoutchouc, équerres de montage, notice

FOIRE AUX QUESTIONS - TLSL3452 TP-LINK

Comment réinitialiser le commutateur TP-Link TLSL3452 aux paramètres d'usine ?

Pour réinitialiser, maintenez enfoncé le bouton Reset à l'arrière du switch pendant environ 10 secondes jusqu'à ce que les LED clignotent. Les paramètres d'usine seront rétablis.

Quelle est l'adresse IP par défaut du switch ?

L'adresse IP par défaut est 192.168.0.1. Assurez-vous que votre ordinateur est dans le même sous-réseau (ex : 192.168.0.x).

Comment accéder à l'interface de gestion du switch ?

Connectez-vous au réseau du switch, ouvrez un navigateur et saisissez http://192.168.0.1. Utilisez l'identifiant admin et le mot de passe admin.

Que faire si j'ai oublié le mot de passe administrateur ?

Effectuez une réinitialisation d'usine en maintenant le bouton Reset enfoncé (voir question précédente). Cela effacera tous les réglages.

Puis-je utiliser des modules SFP d'autres marques ?

Il est recommandé d'utiliser des modules SFP compatibles TP-Link pour garantir le fonctionnement optimal. Des modules tiers peuvent fonctionner mais sans garantie de compatibilité.

Comment connecter le switch à un ordinateur via le port console ?

Utilisez le câble console fourni pour relier le port console du switch au port série de l'ordinateur. Configurez votre terminal (ex : PuTTY) avec une vitesse de 115200 bauds, 8 bits de données, 1 bit d'arrêt, sans parité.

Comment mettre à jour le firmware du switch ?

Connectez-vous à l'interface web, allez dans System Tools > Firmware Upgrade. Téléchargez le firmware depuis le site TP-Link et suivez les instructions à l'écran.

Que signifient les voyants LED sur le panneau avant ?

Le voyant Power indique l'alimentation. Les voyants Link/Act pour chaque port : allumé fixe = lien établi, clignotant = activité. Les voyants PoE si applicable.

Peut-on monter ce switch en rack ?

Oui, le switch est conçu pour un montage en rack 19 pouces. Fixez les équerres de montage fournies sur les côtés, puis vissez-le au rack avec des boulons adaptés (non fournis).

Quelle est la consommation électrique et quel type d'alimentation utiliser ?

La consommation maximale est d'environ 12 W. Utilisez exclusivement l'adaptateur secteur fourni (12V DC, 2A). Branchez-le dans une prise électrique standard.

MODE D'EMPLOI TLSL3452 TP-LINK

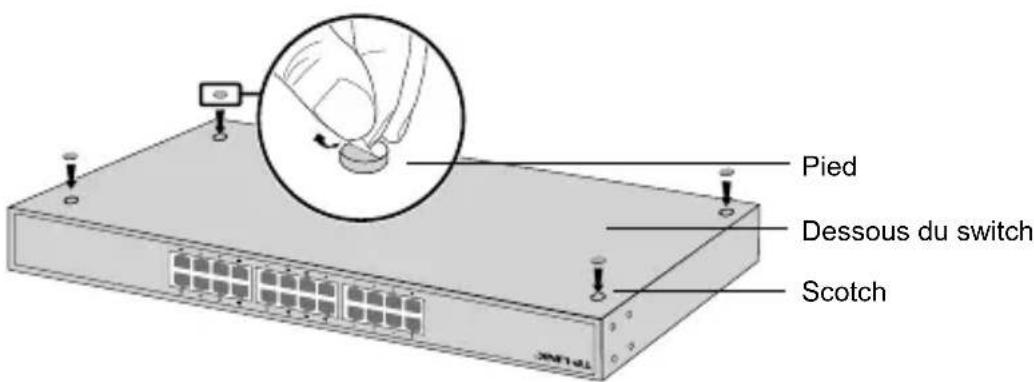

Pour installer le switch sur un bureau, suivre les étapes suivantes:

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des cables qui y seront connectés.
2. Œter les protection Presentses sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et dispose les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes:

1. Vérifier la mise à la terre et la stabilité du rack.
2. Fixer les équres de montage de chaque côte du switch à l'aide des vis fournies.

1. ÀpRES avoir fixé les équerres au switch, utiliser les boulons (non fournis) ajustats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

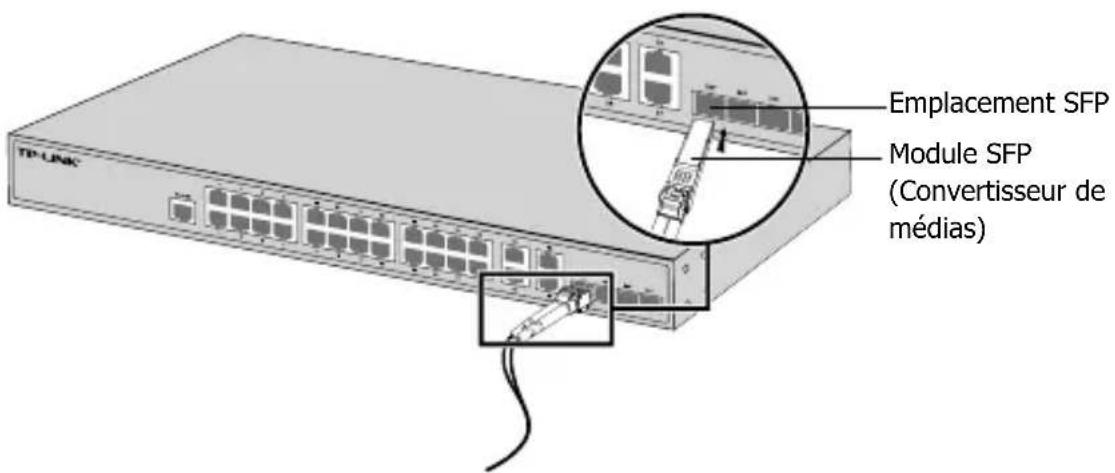

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouze relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite acceder à l'interface de commande en ligne (CLI) pour administrer le switch.

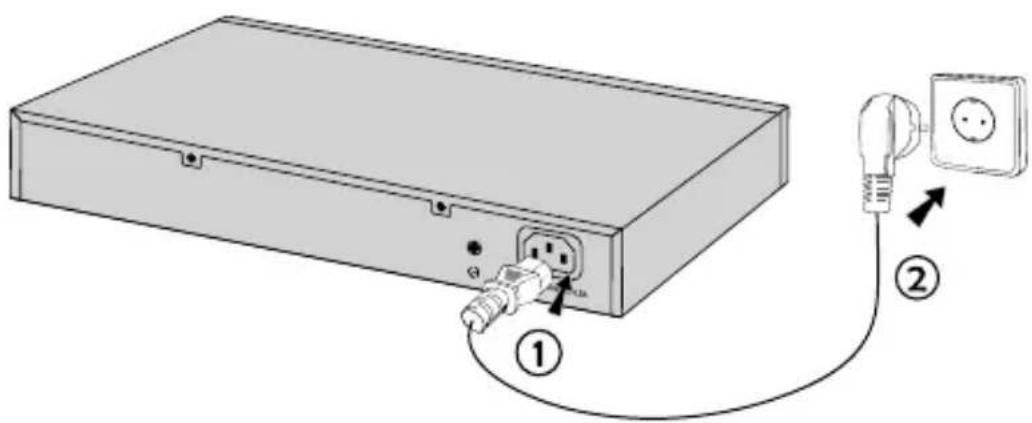

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise maje à une prise électrique.

Configuration

- Configurer le switch via son interface graphique

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254); le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passer). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. ÀpRES vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et acceder à son interface CLI pour l'administration. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous reférer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un apparéil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibités demettre l' apparéil hors tension. Pour les apparéils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de lesmettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet apparéil ou tenter de le réparer, cela pourrait vous exposer à des haute tensions électriques ou à d'autres risques. Démonter un composant scelled ou un apparéil scelled annulerait aussiôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet apparéil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les définuts matériels et les malfaçons, sils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
