TLSL3452 - Interruptor TP-LINK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador de red (Switch) administrable / Smart
Marca	TP-Link
Modelo	TLSL3452
Número de puertos Ethernet	24 puertos RJ45 10/100/1000 Mbps
Ranuras SFP	2 ranuras SFP para módulos de fibra
Puerto consola	1 puerto consola RS232 para configuración CLI
Dimensiones (An x Pr x Al)	440 x 180 x 44 mm (montaje en rack 19 pulgadas 1U)
Peso	2,5 kg
Alimentación	Adaptador de corriente 12V DC, 2A (incluido)
Consumo eléctrico	12 W máximo
Funciones principales	VLAN, QoS, agregación de enlaces, IGMP Snooping, gestión mediante interfaz web o CLI, utilidad Easy Smart
Interfaz de gestión	GUI web (192.168.0.1 por defecto) y CLI (vía consola o Telnet/SSH)
Credenciales por defecto	Nombre de usuario: admin / Contraseña: admin
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	10 % a 90 % HR (sin condensación)
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño seco, no usar productos líquidos o abrasivos
Seguridad	No exponer al agua, no abrir la carcasa, desconectar para mantenimiento, mantener las ventilaciones despejadas
Piezas de repuesto y reparabilidad	Ninguna pieza desmontable por el usuario; contactar al soporte de TP-Link para cualquier reparación
Garantía	Garantía limitada de TP-Link de 3 años (sujeta a los términos y condiciones)
Contenido del embalaje	Conmutador, adaptador de corriente, cable de consola (según modelo), pies de goma, soportes de montaje, manual

Preguntas frecuentes - TLSL3452 TP-LINK

¿Cómo restablecer el conmutador TP-Link TLSL3452 a los ajustes de fábrica?

Para restablecer, mantenga presionado el botón Reset en la parte trasera del switch durante aproximadamente 10 segundos hasta que los LED parpadeen. Se restaurarán los ajustes de fábrica.

¿Cuál es la dirección IP predeterminada del switch?

La dirección IP predeterminada es 192.168.0.1. Asegúrese de que su computadora esté en la misma subred (ej: 192.168.0.x).

¿Cómo acceder a la interfaz de gestión del switch?

Conéctese a la red del switch, abra un navegador e ingrese http://192.168.0.1. Use el usuario admin y la contraseña admin.

¿Qué hacer si he olvidado la contraseña de administrador?

Realice un restablecimiento de fábrica manteniendo presionado el botón Reset (ver pregunta anterior). Esto borrará todos los ajustes.

¿Puedo usar módulos SFP de otras marcas?

Se recomienda usar módulos SFP compatibles con TP-Link para garantizar un funcionamiento óptimo. Los módulos de terceros pueden funcionar pero sin garantía de compatibilidad.

¿Cómo conectar el switch a una computadora mediante el puerto consola?

Use el cable de consola proporcionado para conectar el puerto consola del switch al puerto serie de la computadora. Configure su terminal (ej: PuTTY) con una velocidad de 115200 baudios, 8 bits de datos, 1 bit de parada, sin paridad.

¿Cómo actualizar el firmware del switch?

Acceda a la interfaz web, vaya a System Tools > Firmware Upgrade. Descargue el firmware desde el sitio de TP-Link y siga las instrucciones en pantalla.

¿Qué significan los indicadores LED en el panel frontal?

El indicador Power indica la alimentación. Los indicadores Link/Act para cada puerto: encendido fijo = enlace establecido, parpadeo = actividad. Los indicadores PoE si corresponde.

¿Se puede montar este switch en rack?

Sí, el switch está diseñado para montaje en rack de 19 pulgadas. Fije los soportes de montaje proporcionados en los laterales, luego atorníllelo al rack con pernos adecuados (no incluidos).

¿Cuál es el consumo eléctrico y qué tipo de alimentación usar?

El consumo máximo es de aproximadamente 12 W. Use exclusivamente el adaptador de corriente proporcionado (12V DC, 2A). Conéctelo a una toma de corriente estándar.

MANUAL DE USUARIO TLSL3452 TP-LINK

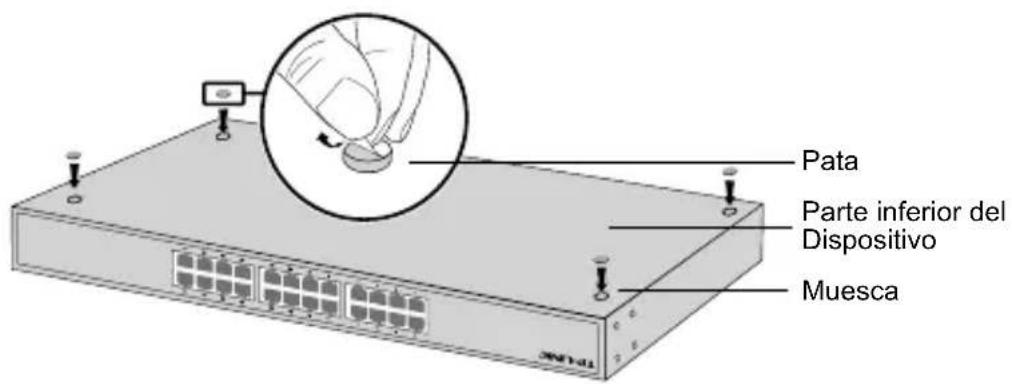

- Instalación de Escritorio

Para instalar el dispositivo en un escritorio, por favor sigallos pasos descriritos a continuación:

1. Coloque el dispositivo en una superficie plana lo suficientemente fuerte para soportar el peso del dispositivo con todos los accesorios.
2. Retire los papeles adhesivos de las patas de goma.
3. Gire el dispositivo y Coloque las patas de goma suministradas en las zonas=hundidas de la parte inferior de cada equna del dispositivo.

- Instalación en Rack

Para instalar el dispositivo en un rack, siga las instrucciones descritas a continuación:

1. Compruebe la superficie y estabilidad del rack.
2. Fije los soportes de montaje en rack suministrados en cada bajo del dispositalo con los tornillos proportionados.

1. Después de unir los soportes con el disposativo, utiliselos tornillosADECUADOS (no incluidos) para fazer los soportes al rack.

Conexión

- Puerto Ethernet

Conecte un puerto Ethernet del switch al ordinador con un cable RJ45 como muestra la?sigaute figura.

- Puerto SFP

Para switches con puertos SFP, puede conectar un puerto SFP a un modulo SFP. Si el transceptor SFP está instalado en una ranura y el enlace con el puerto es correcto, el puerto RJ45 asociado se deshabilitará y noURTAR ser utilisé.

- Puerto de Consola

Para switches con puerto de consola, puede conectar el puerto a su ordinador mediante cable de consola. Después peutEARclLIpara gestionar el switch.

- Encender

Conecte el conductor hembra del cable de alimentacion proportionado dentro del enchufe del dispositivo, y el conductor macho en un enchufe de corriente.

Configuración

- Configurar el Switch Utilizando el Interfaz de Gestion de Nombre (GUI)

1. Configure la direccion IP de su PC en la misma subred que el switch. LA direccion IP es 192.168.0.X("X" es cualquier número de 2 a 254); la Máscara de Subred es 255.255.255.0.
2. Abra un navegador web yonga la dirección de gestión por defecto http://192.168.0.1 en la barra de direcciones del navegador. Después pulse la tecla Enter.
3. Introduzca admin para el Nombre de Nombre y Contrasena por defecto, también en letras minúsculas. Después pulse el botón Acceder o presione la tecla Enter.
4. Después de acceder correctamente, puede configurar el switch en la頁a de gestion.

- Configurar el Switch Utilizando el Interfaz de Linea de Comandos (CLI)

Puede acceder al Switch y acceder al CLI para gestionar el swtich. Para encontrar las instrucciones detalladas de como hacer este, por favor revise la Guía CLI.

- Configurar el Switch Usando la Utilidad (Solo para los Switches Eassy Smart)

Puede utiliser la Utilidad de Configuración Easy Smart para gestionar deforma centralizada todas las redes de los Switches Easy Smart. Para Obtener instrucciones detalladas de como hacer este, por favor revise la Guía de Usuario de la Utilidad.

Eykataσtaση

Información de seguridad

• Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituya uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el únicamente de apagarlos consiste en desconectar el producto o el adaptorder de corriente del enchufe de alimentación. El dispositivo deberá permanecer operativo en todo momento.
• No abra o intente reparar el producto, ya que pueda quedar expuesto a un peligro por alto voltaje u othero tipo de riesgos. La aperture de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.
• No utilise este producto cerca del agua.

Garantía limitada para produits de TP-LINK

Sólo para produits que porten la marca TP-LINK.

ESTA GARANTIA LE CONFIERE DERECHOS LEGALES ESPECÍNICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGU IN EL ESTADO (O SEGUN EL PAís O PROVINCE).

EN LA MEDIDA QUE LO PERMITA LA JURISDICION LOCAL, ESTA GARANTIA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOs EN LUGAR DE CUALQUIER OTRA GARANTIA, RECURSO Y CONDICION.

TP-LINK garantiza el producto de hardware que porta la marca TP-LINK contenido en la caja original contra defectos en los materiales y mano desuma bajo conditiones normales de uso de acuerdo con las direcrICES de TPLINK por un periodo que depende del serviceo local desde la Fecha original de compra en la tienda por parte del usuario final adquiriente.
