TLSL3452 - Interruttore TP-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete gestibile / Smart
Marca	TP-Link
Modello	TLSL3452
Numero di porte Ethernet	24 porte RJ45 10/100/1000 Mbps
Slot SFP	2 slot SFP per moduli in fibra
Porta console	1 porta console RS232 per configurazione CLI
Dimensioni (L x P x A)	440 x 180 x 44 mm (montaggio rack 19 pollici 1U)
Peso	2,5 kg
Alimentazione	Alimentatore 12V DC, 2A (incluso)
Consumo elettrico	12 W massimo
Funzioni principali	VLAN, QoS, aggregazione dei link, IGMP Snooping, gestione tramite interfaccia web o CLI, utilità Easy Smart
Interfaccia di gestione	GUI web (192.168.0.1 predefinita) e CLI (tramite console o Telnet/SSH)
Credenziali predefinite	Nome utente: admin / Password: admin
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10% a 90% UR (senza condensa)
Manutenzione e pulizia	Scollegare prima della pulizia, utilizzare un panno asciutto, non utilizzare prodotti liquidi o abrasivi
Sicurezza	Non esporre all'acqua, non aprire l'involucro, scollegare per la manutenzione, mantenere le aperture di ventilazione libere
Ricambi e riparabilità	Nessuna parte rimovibile dall'utente; contattare il supporto TP-Link per qualsiasi riparazione
Garanzia	Garanzia limitata TP-Link di 3 anni (soggetta ai termini e condizioni)
Contenuto della confezione	Switch, alimentatore, cavo console (a seconda del modello), piedini in gomma, staffe di montaggio, manuale

Domande frequenti - TLSL3452 TP-LINK

Come ripristinare le impostazioni di fabbrica dello switch TP-Link TLSL3452?

Per ripristinare, tenere premuto il pulsante Reset sul retro dello switch per circa 10 secondi finché i LED lampeggiano. Le impostazioni di fabbrica verranno ripristinate.

Qual è l'indirizzo IP predefinito dello switch?

L'indirizzo IP predefinito è 192.168.0.1. Assicurati che il tuo computer sia nella stessa sottorete (es. 192.168.0.x).

Come accedere all'interfaccia di gestione dello switch?

Collegati alla rete dello switch, apri un browser e inserisci http://192.168.0.1. Usa il nome utente admin e la password admin.

Cosa fare se ho dimenticato la password di amministratore?

Esegui un ripristino delle impostazioni di fabbrica tenendo premuto il pulsante Reset (vedi domanda precedente). Questo cancellerà tutte le impostazioni.

Posso utilizzare moduli SFP di altre marche?

Si consiglia di utilizzare moduli SFP compatibili TP-Link per garantire il funzionamento ottimale. Moduli di terze parti potrebbero funzionare ma senza garanzia di compatibilità.

Come collegare lo switch a un computer tramite la porta console?

Utilizza il cavo console fornito per collegare la porta console dello switch alla porta seriale del computer. Configura il terminale (es. PuTTY) con una velocità di 115200 baud, 8 bit di dati, 1 bit di stop, senza parità.

Come aggiornare il firmware dello switch?

Accedi all'interfaccia web, vai su System Tools > Firmware Upgrade. Scarica il firmware dal sito TP-Link e segui le istruzioni a schermo.

Cosa significano i LED sul pannello frontale?

Il LED Power indica l'alimentazione. I LED Link/Act per ogni porta: acceso fisso = collegamento stabilito, lampeggiante = attività. I LED PoE se applicabile.

È possibile montare questo switch in rack?

Sì, lo switch è progettato per il montaggio in rack da 19 pollici. Fissa le staffe di montaggio fornite sui lati, quindi avvitalo al rack con bulloni adatti (non forniti).

Qual è il consumo elettrico e che tipo di alimentatore utilizzare?

Il consumo massimo è di circa 12 W. Utilizza esclusivamente l'alimentatore fornito (12V DC, 2A). Collegalo a una presa elettrica standard.

MANUALE UTENTE TLSL3452 TP-LINK

- Installazione su scrivania

Per installare il dispositivo su una scrivania, seguite i seguenti passaggi:

1. Posizione il dispositivo su di una superfice abbastanza resistente da supportare il peso totale del dispositivo con annessi e connessi.
2. Rimuovete le cartine adesive dai piedini di gomma.
3. Ribaltate il dispositivo e attaccate i piedini di gomma ai piccoli incavi presenti negli angoli del dispositivo.

- Installazione a rack

Per installare il dispositivo a rack, seguite le istruzione di seguito indicate:

1. Verificate la messa a terra e la stabilità del rack.
2. Montate, tramite le relative viti, le staffe per il montaggio a rack su agli lato del disposativo.

1. Dopo che sono state montate le staffe sul disposativo, usate及其他 viti (non incluse) per installare il disposativo a rack.

Connessione

- Porta Ethernet

Collegate una porta Ethernet dello switch al computer mediante un cavo RJ45 come migliorato nella seguente illustrazione.

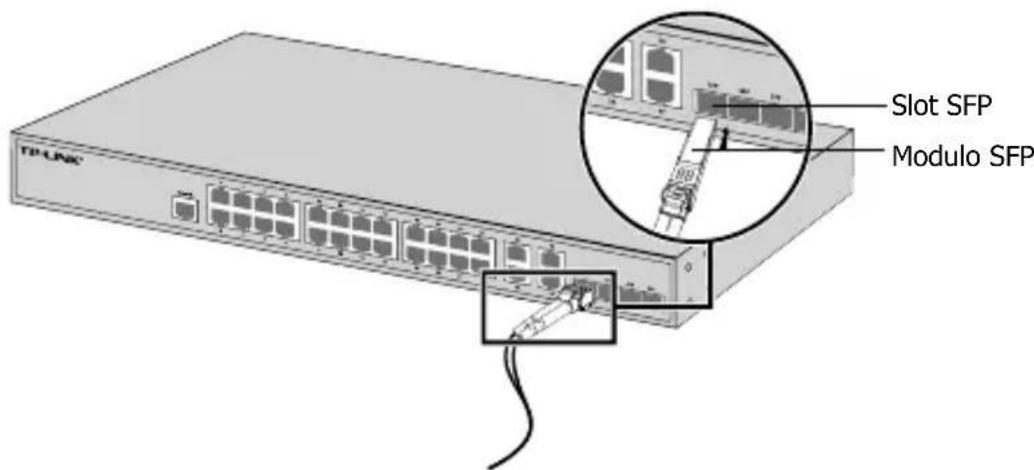

- Slot SFP

Per gli switch con slot SFP, potete insertire un modulo SFP in uno slot SFP. Se viene installato un transceiver SFP in uno slot e si attiva un link, la porta RJ45 associata verrà disabilitata e non può essere utilizzata.

- Porta Console

Per gli switch con porta console, potete connettere la porta console al vostro computer mediante cavo console. Quindi potete caricare CLI per gestire lo switch.

- Accensione

Inserite il connettore femmina del cavo d'alimentazione nel connettore di alimentazione del dispositivo e il connettore maschio in una presa elettrica.

Configurazione

- Configure lo Switch usingla GUI

1. Impostate l'indirizzo IP del vosto computer nella stessa subnet dello switch. L'indirizzo IP è 192.168.0.x ("x" compreso fra 2 e 254) e la Subnet Mask è 255.255.255.0.
2. Aprite un browser web e immettete nella barra degli indirizzi l'indirizzo IP di gestione di default http://192.168.0.1, quando premete il tasto Enter.
3. Immettete admin (in caratteri minuscoli) comeUsername e Password di default, quando fateciesul pulsante Login o premete il tasto Enter.
4. Dopo che avete fatto login, potete configurare lo switch dall'interfaccia di gestione.

- Configure lo Switch usingla CLI (Solo per Switch Smart e Managed)

Fate login allo switch e accedete alla CLI per gestire lo switch. Per averere istruzioni dettagliate su come farlo, consultate la Guida CLI.

- Configure lo switch using la Utility (solo per gli switch Easy Smart)

Potete usare la Utility Easy Smart Configuration per gestire centralmente intere reti di switch Easy Smart. Per averestruzioni dettagliate su come farlo, consultate la Guida Utente dell'Utility.

Instalação

Informazioni sulla sicurezza:

• Se il prodotto ha un pulsante ON/OFF, utilizzato il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non ha pulsante ON/OFF: in quello caso agire direttamente sull'alimentatore..
• Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotto annulla la garanzia.
• Mantenere lontano dall'acqua.

Garanzia

Esclusivamente per prodotti marchiati TP-LINK.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDITIONI.

TP-LINK garantisce i soli prodotti hardware marchiati TP-LINK venduti nella rispectiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire alla data riportata sulla prova d'acquisto da parte dell'utente finale.
