TLSL3452 - Schalter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Verwaltbarer / Smart Netzwerk-Switch
Marke	TP-Link
Modell	TLSL3452
Anzahl Ethernet-Ports	24 RJ45-Ports 10/100/1000 Mbps
SFP-Steckplätze	2 SFP-Steckplätze für Glasfasermodule
Konsolenport	1 RS232-Konsolenport für CLI-Konfiguration
Abmessungen (B x T x H)	440 x 180 x 44 mm (19-Zoll-Rackmontage 1U)
Gewicht	2,5 kg
Stromversorgung	Netzadapter 12V DC, 2A (im Lieferumfang enthalten)
Stromverbrauch	maximal 12 W
Hauptfunktionen	VLAN, QoS, Link Aggregation, IGMP Snooping, Verwaltung über Weboberfläche oder CLI, Easy Smart Utility
Verwaltungsschnittstelle	Web-GUI (Standard: 192.168.0.1) und CLI (über Konsole oder Telnet/SSH)
Standard-Anmeldedaten	Benutzername: admin / Passwort: admin
Betriebstemperatur	0 °C bis 40 °C
Betriebsluftfeuchtigkeit	10 % bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Wartung und Reinigung	Vor der Reinigung vom Netz trennen, trockenes Tuch verwenden, keine flüssigen oder scheuernden Reinigungsmittel verwenden
Sicherheit	Nicht Wasser aussetzen, Gehäuse nicht öffnen, für Wartungsarbeiten vom Netz trennen, Lüftungsschlitze freihalten
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; für Reparaturen wenden Sie sich an den TP-Link-Support
Garantie	3 Jahre beschränkte TP-Link-Garantie (vorbehaltlich der Allgemeinen Geschäftsbedingungen)
Verpackungsinhalt	Switch, Netzadapter, Konsolenkabel (je nach Modell), Gummifüße, Montagewinkel, Anleitung

Häufig gestellte Fragen - TLSL3452 TP-LINK

Wie setze ich den TP-Link TLSL3452 Switch auf die Werkseinstellungen zurück?

Drücken und halten Sie die Reset-Taste auf der Rückseite des Switches für etwa 10 Sekunden, bis die LEDs blinken. Die Werkseinstellungen werden wiederhergestellt.

Wie lautet die Standard-IP-Adresse des Switches?

Die Standard-IP-Adresse ist 192.168.0.1. Stellen Sie sicher, dass sich Ihr Computer im selben Subnetz befindet (z.B. 192.168.0.x).

Wie greife ich auf die Verwaltungsoberfläche des Switches zu?

Verbinden Sie sich mit dem Netzwerk des Switches, öffnen Sie einen Browser und geben Sie http://192.168.0.1 ein. Verwenden Sie den Benutzernamen admin und das Passwort admin.

Was tun, wenn ich das Administrator-Passwort vergessen habe?

Führen Sie einen Werksreset durch, indem Sie die Reset-Taste gedrückt halten (siehe vorherige Frage). Dadurch werden alle Einstellungen gelöscht.

Kann ich SFP-Module anderer Marken verwenden?

Es wird empfohlen, TP-Link-kompatible SFP-Module zu verwenden, um einen optimalen Betrieb zu gewährleisten. Drittanbieter-Module können funktionieren, jedoch ohne Kompatibilitätsgarantie.

Wie verbinde ich den Switch über den Konsolenport mit einem Computer?

Verwenden Sie das mitgelieferte Konsolenkabel, um den Konsolenport des Switches mit dem seriellen Port des Computers zu verbinden. Konfigurieren Sie Ihr Terminal (z.B. PuTTY) mit 115200 Baud, 8 Datenbits, 1 Stoppbit, keine Parität.

Wie aktualisiere ich die Firmware des Switches?

Melden Sie sich an der Weboberfläche an, gehen Sie zu System Tools > Firmware Upgrade. Laden Sie die Firmware von der TP-Link-Website herunter und folgen Sie den Bildschirmanweisungen.

Was bedeuten die LED-Anzeigen auf der Vorderseite?

Die Power-LED zeigt die Stromversorgung an. Die Link/Act-LEDs für jeden Port: leuchtet dauerhaft = Verbindung hergestellt, blinkt = Aktivität. Die PoE-LEDs falls zutreffend.

Kann dieser Switch in ein Rack eingebaut werden?

Ja, der Switch ist für die Montage in einem 19-Zoll-Rack vorgesehen. Befestigen Sie die mitgelieferten Montagewinkel an den Seiten und schrauben Sie ihn mit geeigneten Schrauben (nicht im Lieferumfang) am Rack fest.

Wie hoch ist der Stromverbrauch und welches Netzteil soll verwendet werden?

Der maximale Stromverbrauch beträgt etwa 12 W. Verwenden Sie ausschließlich das mitgelieferte Netzteil (12V DC, 2A). Schließen Sie es an eine handelsübliche Steckdose an.

BEDIENUNGSANLEITUNG TLSL3452 TP-LINK

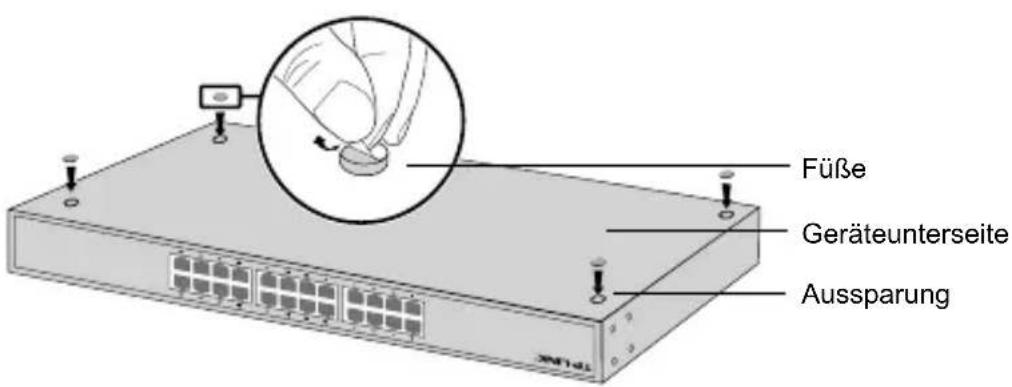

Zum Betrieb auf einem Tisch gehen Sieitte wie folgt vor:

1. Positionieren Sie dasGerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüllen.
3. Bringen Sie die Gummifüsse auf der Unterseite des Gerätes an den darauf vorgesehenen Stellen an.

- Rackmontage

Zum Betrieb in einem Rack folgen Sieitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittel eines RJ45-Kabels mit Ihr dem Computer, wie im Bild gezeigt.

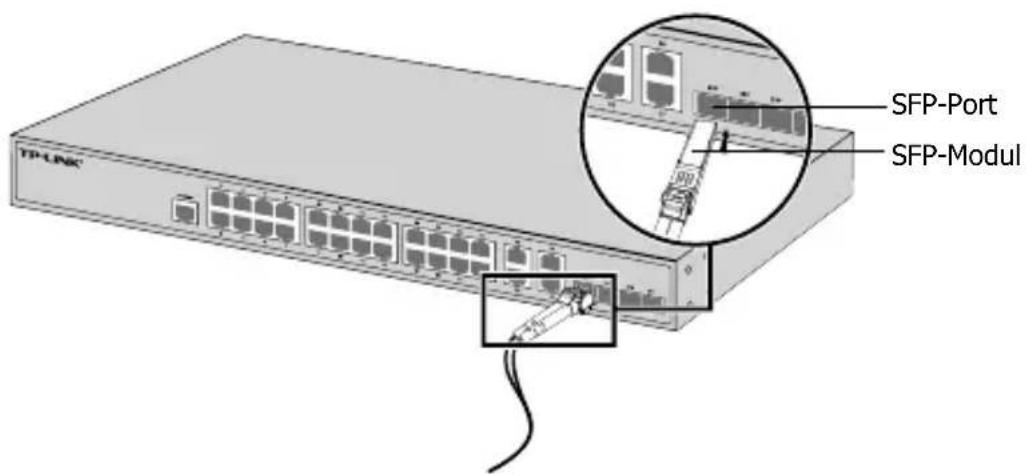

- SFP-Port

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an thisem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit ihrem Computer verbunden werden.Damit sind Sie in der Lage, ihren Switch über CLI zu konfigurieren.

- Einsatzlen

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

Konfiguration

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihr Schutz eine IP-Adresse aus dem Selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Password ein.
   Klichen Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können ihren Switch auch über CLI verhalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihr dem Netz zentral verhalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschelt werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spanningsadapters komplett ausgeschelt werden. Das von der Spannungsvorsorgung getrennte Gerät besteht jedoch seine Konfiguration.
• Öffnen Sie these Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie konnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigten eines Siegels lasst die Garantie erlösen.itte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie theses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESSE GARANTIE VERLEIHT IHNEN BESTIMME RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfrei den Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
