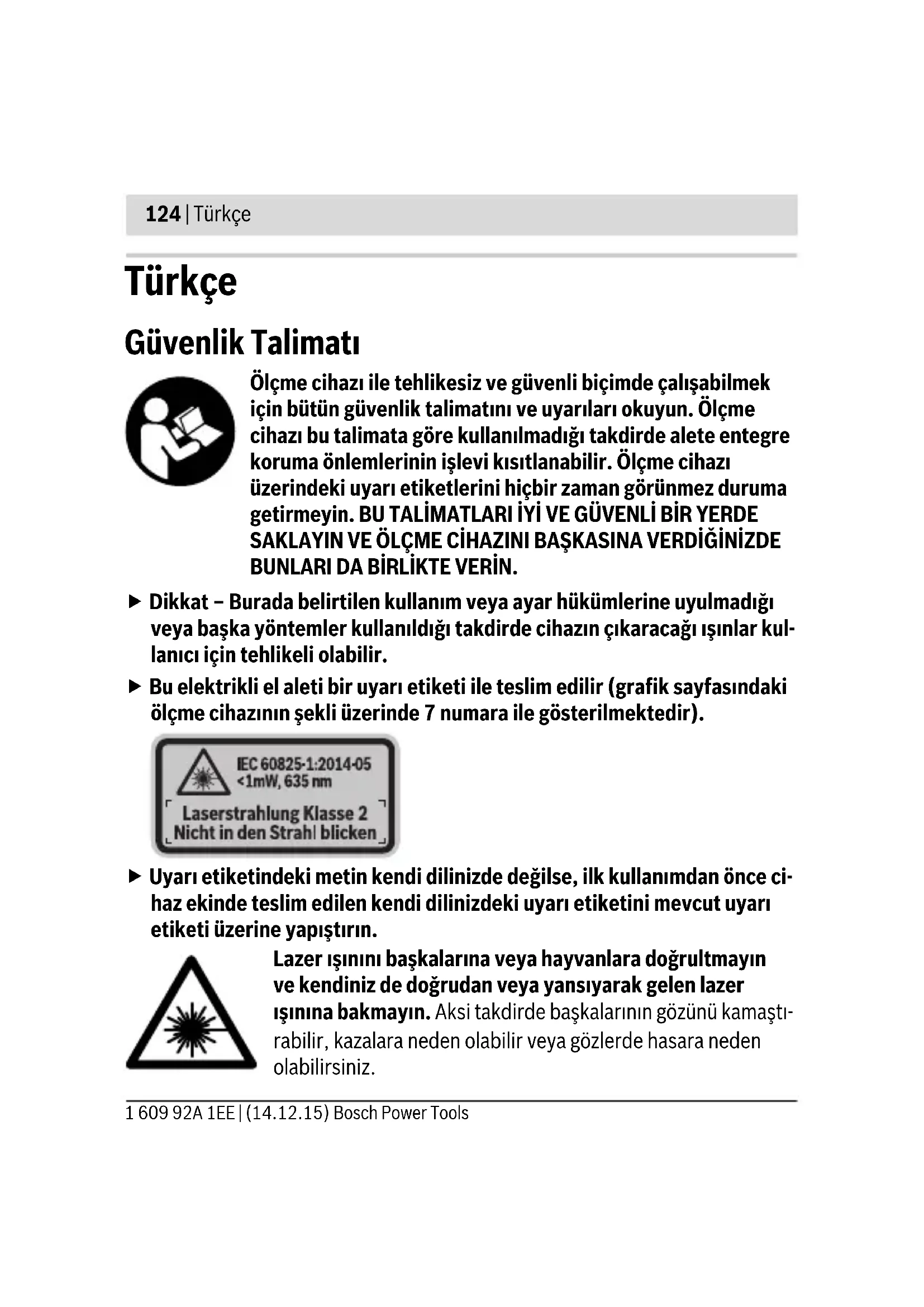

Μόνο για χώρες της ΕΕ: Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE τα άχρηστα ερ- γαλεία μέτρησης, και σύμφωνα με την Κοινοτική Οδηγία 2006/66/EΚ οι χαλασμένες ή αναλωμένες μπαταρίες δεν είναι πλέον υποχρεωτικό να συλλέγονται ξεχωριστά για να ανακυκλω- θούν με τρόπο φιλικό προς το περιβάλλον. Τηρούμε το δικαίωμα αλλαγών. OBJ_BUCH-2563-002.book Page 123 Monday, December 14, 2015 3:26 PM124 | Türkçe 1 609 92A 1EE | (14.12.15) Bosch Power Tools Türkçe Güvenlik Talimatı Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatını ve uyarıları okuyun. Ölçme cihazı bu talimata göre kullanılmadığı takdirde alete entegre koruma önlemlerinin işlevi kısıtlanabilir. Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman görünmez duruma getirmeyin. BU TALİMATLARI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN VE ÖLÇME CİHAZINI BAŞKASINA VERDİĞİNİZDE BUNLARI DA BİRLİKTE VERİN. Dikkat – Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı ışınlar kul- lanıcı için tehlikeli olabilir. Bu elektrikli el aleti bir uyarı etiketi ile teslim edilir (grafik sayfasındaki ölçme cihazının şekli üzerinde 7 numara ile gösterilmektedir). Uyarı etiketindeki metin kendi dilinizde değilse, ilk kullanımdan önce ci- haz ekinde teslim edilen kendi dilinizdeki uyarı etiketini mevcut uyarı etiketi üzerine yapıştırın. Lazer ışınını başkalarına veya hayvanlara doğrultmayın ve kendiniz de doğrudan veya yansıyarak gelen lazer ışınına bakmayın. Aksi takdirde başkalarının gözünü kamaştı- rabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz. OBJ_BUCH-2563-002.book Page 124 Monday, December 14, 2015 3:26 PMTürkçe | 125 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin. Lazer donanımında hiçbir değişiklik yapmayın. Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gö- zünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar. Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk al- gılamasını azaltır. Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın. Bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız. Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. Çocuklar istemeden başkalarının gözünü kamaştırabilir. Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulundu- ğu patlama tehlikesi olan yerlerde çalışmayın. Ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir. Ölçme cihazını kalp pillerinin yakınına getirmeyin. Ölçme ci- hazının içindeki mıknatıs nedeniyle kalp pillerinin fonksiyonunu olumsuz yönde etkileyen bir alan üretilebilir. Ölçme cihazını manyetik veri taşıyıcılarından ve manyetik etkiye duyarlı cihazlardan uzak tutun. Mıknatısın etkisiyle geri dönülmez veri kayıpları or- taya çıkabilir. Ürün ve işlev tanımı Usulüne uygun kullanım Bu ölçme cihazı yatay ve dikey çizgilerin belirlenmesi ve kontrolü için geliştiril- miştir. Bu ölçme cihazı sadece kapalı mekanlarda kullanılmaya uygundur. OBJ_BUCH-2563-002.book Page 125 Monday, December 14, 2015 3:26 PM126 | Türkçe 1 609 92A 1EE | (14.12.15) Bosch Power Tools Şekli gösterilen elemanlar Şekli gösterilen cihaz elemanlarının numaraları ölçme cihazının şeklinin bulun- duğu grafik sayfasında bulunmaktadır. 1 Açma/kapama şalteri 2 Lazer ışını çıkış deliği 3 Tripot 4 Batarya gözü kapak kilidi 5 Sehpa girişi 1/4" 6 Batarya gözü kapağı 7 Lazer uyarı etiketi 8 Seri numarası 9 Lazer hedef tablası 10 Lazer gözlüğü*

• Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Teknik veriler Distomat Quigo Plus Ürün kodu 3 603 F63 6.. Minimum çalışma alanı

1) Cihazın çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin; doğrudan gelen güneş

ışını) küçülebilir. Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 8 ile olur. OBJ_BUCH-2563-002.book Page 126 Monday, December 14, 2015 3:26 PMTürkçe | 127 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Otomatik nivelman, tipik ±4° Nivelman süresi, tipik

İşletme sıcaklığı +5 °C...+40 °C Saklama sıcaklığı –20 °C...+70 °C Maksimum nispi hava nemi 90 % Lazer sınıfı

Iraksama – Lazer ışını 0,5 mrad (tam açı) Sehpa girişi 1/4" Bataryalar 2x1,5VLR3(AAA) İşletme süresi, yak. >5h Ağırlığı EPTA-Procedure 01:2014’e göre 0,27 kg Ölçüleri (uzunluk x genişlik x yükseklik) 65x65x65mm Distomat Quigo Plus

1) Cihazın çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin; doğrudan gelen güneş

ışını) küçülebilir. Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 8 ile olur. OBJ_BUCH-2563-002.book Page 127 Monday, December 14, 2015 3:26 PM128 | Türkçe 1 609 92A 1EE | (14.12.15) Bosch Power Tools Montaj Bataryaların takılması/değiştirilmesi Bu ölçme cihazını çalıştırırken alkali mangan bataryaların kullanılması tavsiye olunur. Batarya gözü kapağını 6 açmak için kilitlemeye 4 ok yönünde basın ve batarya gö- zü kapağını alın. Cihazla birlikte teslim edilen bataryaları yerleştirin. Bataryaları yerleştirirken batarya gözündeki şekilde gösterilen kutuplamayı doğru yapın. Bataryalar zayıfladığında lazer çizgileri birkaç saniye süre ile hızlı tempoda yanıp söner. Daima bataryaların hepsini birden değiştirin. Aynı üreticinin aynı kapasitedeki bataryalarını kullanın. Cihazınızı uzun süre kullanmayacaksanız bataryaları cihazdan çıkarın. Uzun süre kullanılmayan bataryalar oksitlenir ve kendiliğinden boşalır. İşletme Çalıştırma Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan güneş ışınından koru- yun. Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakmayın. Büyük sı- caklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin. Aşırı sıcaklıklarda veya büyük sıcaklık değişiklikle- rinde ölçme cihazının hassaslığı kaybolabilir. Ölçme cihazını çarpma ve düşmelerden koruyun. Ölçme cihazı hasar gö- rürse hassaslığı kaybolabilir. Cihazınız bir yere çarpacak veya düşecek olursa lazer çizgisini bilinen bir yatay veya dikey referans çizgisi ile karşılaştırarak kontrol edin. OBJ_BUCH-2563-002.book Page 128 Monday, December 14, 2015 3:26 PMTürkçe | 129 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Taşırken ölçme cihazını kapatın. Kapama esnasında pandül birimi kilitlenir, aksi takdirde aşırı hareketlerde hasar görür. Açma/kapama Ölçme cihazını açmak için açma/kapama şalterini 1 yukarı itin. Açıldıktan sonra ölçme cihazı hemen çıkış deliğinden 2 iki lazer çizgisi gönderir. Lazer ışınını kişilere ve hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışınına bakmayın. Ölçme cihazını kapatmak için açma/kapama şalterini 1 lazer çıkış deliği üzerin- den 2 aşağı itin. Cihaz kapandığında pandül birimi kilitlenir. Açık durumdaki ölçme cihazını bırakıp gitmeyin ve işiniz bitince cihazı kapatın. Lazer ışını başkalarının gözünü alabilir. Ölçme cihazını kullanmadığınız zamanlar enerjiden tasarruf etmek için cihazı kapatın. Nivelman otomatiği Nivelman otomatiği ile çalışmak için ölçme cihazını sert ve yatay bir zemine yer- leştirin veya bir tripotun 3 üzerine sabitleyin. Cihaz açıldıktan sonra nivelman otomatiği sistemi otomatik nivelman aralığındaki ±4° pürüzleri dengeler. Lazer çizgilerinin yanıp sönmesi sona erdiğinde nivel- man işlemi tamamlanmış demektir. Örneğin ölçme cihazının alt tarafının yataylıktan 4° daha fazla sapmasından veya ölçme cihazının elde tutulmasından dolayı otomatik nivelman mümkün olmazsa, lazer çizgileri sürekli olarak yavaş tempo ile yanıp söner ve ölçme cihazı nivelman otomatiği olmadan çalışır. Lazer çizgileri açık kalır, ancak iki çapraz çizgi birbirine dik olmayabilir. Tekrar nivelman otomatiği ile çalışmak için ölçme cihazını alt tarafı yatay olacak biçimde konumlandırın ve otomatik nivelman işleminin tamamlanmasını bekle- yin. Ölçme cihazı otomatik nivelman aralığı ±4° içine geldikten ve nivelman yapıl- dıktan sonra lazer çizgileri tekrar sürekli olarak yanmaya başlar. OBJ_BUCH-2563-002.book Page 129 Monday, December 14, 2015 3:26 PM130 | Türkçe 1 609 92A 1EE | (14.12.15) Bosch Power Tools İşletim sırasındaki sarsıntı durumlarında veya yer değiştirmelerde ölçme cihazı tekrar otomatik olarak nivelmanını yapar. Hatalardan kaçınmak için yeniden ya- pılan nivelmandan sonra yatay veya dikey lazer ışınını referans noktasına göre kontrol edin. Çalışırken dikkat edilecek hususlar İşaretleme için daima lazer çizgisinin ortasını kullanın. Lazer ışının geniş- liği uzaklığa bağlı olarak değişir. Lazer çizgilerindeki işaretlerle çalışma (Bakınız: Şekiller A–B) Lazer çizgilerinde yönelim yardımcısı olarak eşit aralıklarla işaretler gösterilir. İşaretler arasındaki mesafeler sadece ölçme cihazı duvara dik olarak doğrultul- duğunda birbirine eşittir. 90° açıları lazer hedef tablası 9 yardımı ile kontrol ede- bilirsiniz. Ölçme cihazını istediğiniz yere yerleştirin, açın ve nivelman işleminin tamamlan- masını bekleyin. Lazer hedef tabalasının 9 arka tarafını duvara dayayın. Ölçme ci- hazını, dikey lazer çizgisi lazer hedef tablasının üst ve alt kırmızı işaretinden ge- çecek biçimde doğrultun. İşaretlerin birbirlerinden uzaklığı ölçme cihazının duvara olan uzaklığına bağlıdır. Uzaklığı değiştirdiğinizde 90° açısını yeniden kontrol edin. Sehpa ile çalışmak Sehpa istikrarlı ve yüksekliği ayarlanabilir bir ölçme zemini sağlar. Ölçme cihazı- nın sehpa girişini 5 sehpanın 1/4"-dişine yerleştirin ve sehpanın tespit vidası ile sıkın. Ölçme cihazını açmadan önce sehpayı kabaca doğrultun. Lazer gözlüğü (aksesuar) Lazer gözlüğü çevredeki ışıkları filtre eder. Bu nedenle lazerin kırmızı ışığı göz ta- rafından daha parlak algılanır. Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gö- zünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar. OBJ_BUCH-2563-002.book Page 130 Monday, December 14, 2015 3:26 PMTürkçe | 131 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk al- gılamasını azaltır. Bakım ve servis Bakım ve temizlik Ölçme cihazını daima temiz tutun. Ölçme cihazını hiçbir zaman suya veya başka sıvılara daldırmayın. Kirleri ve pislikleri nemli, temiz bir bezle silin. Deterjan veya çözücü madde kul- lanmayın. Özellikle lazer ışını çıkış deliği alanını düzenli olarak temizleyin ve kullandığınız bezin havının dökülmemesine dikkat edin. Müşteri hizmeti ve uygulama danışmanlığı Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçalarına ilişkin soruları- nızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili aksesuara ilişkin sorula- rınızda size memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin. Türkçe Bosch Sanayi ve Ticaret A.Ş. Aydinevler Mah. Inonu Cad. No:20 Ofis Park A Blok 34854 Kucukyali/Maltepe Tel.: 444 80 10 Fax: +90 216 432 00 82 E-Mail: iletisim@bosch.com.tr OBJ_BUCH-2563-002.book Page 131 Monday, December 14, 2015 3:26 PM132 | Türkçe 1 609 92A 1EE | (14.12.15) Bosch Power Tools İdeal Eletronik Bobinaj Yeni San. Sit. Cami arkası No: 67 Aksaray Tel.: 0382 2151939 Tel.: 0382 2151246 Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: 0312 3415142 Tel.: 0312 3410203 Faz Makine Bobinaj Sanayi Sit. 663 Sok. No: 18 Antalya Tel.: 0242 3465876 Tel.: 0242 3462885 Örsel Bobinaj
