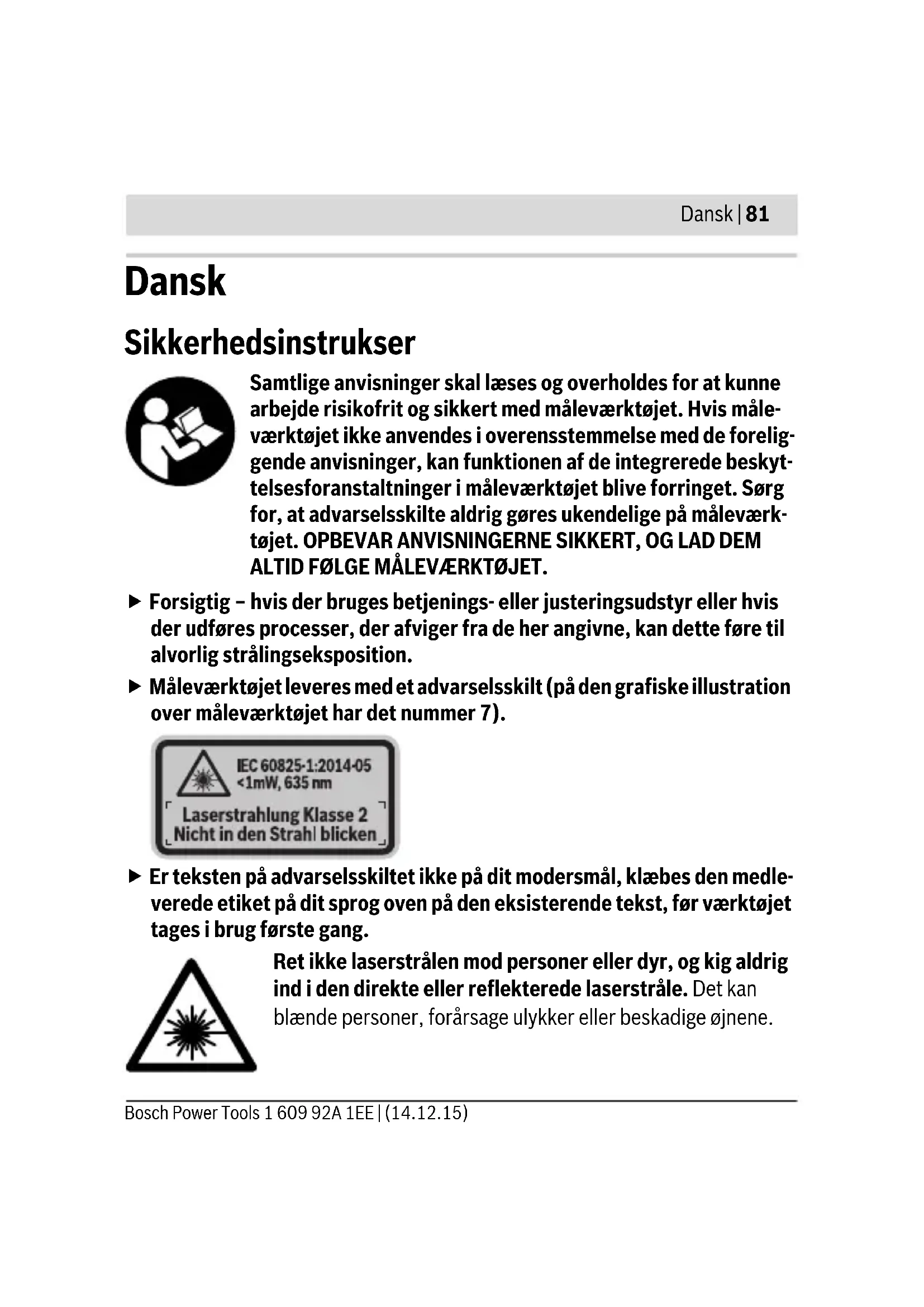

BRUGSANVISNING Quigo Plus BOSCH

Nivelleringsnøjagtighed –ved0° –ved±4° ±0,8 mm/m ±1,0 mm/m Selvnivelleringsområde typisk ±4° Nivelleringstid typisk

Divergens –Laserlinje 0,5 mrad (360°-graders vinkel) Stativholder 1/4" Batterier 2x1,5VLR3(AAA) Driftstid ca. >5h Vægt svarer til EPTA-Procedure 01:2014 0,27 kg Mål (længde x bredde x højde) 65x65x65mm

1) Arbejdsområdet kan blive mindre, hvis forholdene er ufordelagtige (f.eks. direkte solstråler).

Dit måleværktøj identificeres entydigt vha. serienummeret 8 på typeskiltet. OBJ_BUCH-2563-002.book Page 84 Monday, December 14, 2015 3:26 PMDansk | 85 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Montering Isætning/udskiftning af batterier Det anbefales, at måleværktøjet drives med Alkali-Mangan-batterier. Låget til batterirummet åbnes 6 ved at trykke låsen 4 i pilens retning og tage låget til batterirummet af. Sæt de medleverede batterier i. Kontrollér at polerne ven- der rigtigt iht. illustrationen i batterirummet. Når batterierne bliver svage, blinker laserlinjerne nogle minutter i hurtig takt. Skift altid alle batterier på en gang. Batterierne skal stamme fra den samme fa- brikant og have den samme kapacitet. Tag batterierne ud af måleværktøjet, hvis måleværktøjet ikke skal bru- ges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver siddende i måleværktøjet i længere tid. Brug Ibrugtagning Beskyt måleværktøjet mod fugtighed og direkte solstråler. Udsæt ikke måleværktøjet for ekstreme temperaturer eller tempera- tursvingninger. Lad det f.eks. ikke ligge i bilen i længere tid. Sørg altid for, at måleværtøjet er tempereret ved større temperatursvingninger, før det tages i brug. Ved ekstreme temperaturer eller temperatursvingninger kan måleværk- tøjets præcision forringes. Undgå at udsætte måleværktøjet for voldsomme stød eller fald. Beskadi- gelser af måleværktøjet kan føre til forringelser af nøjagtigheden. Sammen- lign efter et kraftigt stød eller fald laserlinjen med en kendt vandret eller lodret referencelinje. Sluk for måleværktøjet, før det transporteres. Når det slukkes, låses pen- dulenheden, der ellers kan beskadiges, hvis den udsættes for store bevægelser. OBJ_BUCH-2563-002.book Page 85 Monday, December 14, 2015 3:26 PM86 | Dansk 1 609 92A 1EE | (14.12.15) Bosch Power Tools Tænd/sluk Måleværktøjet tændes ved at skubbe start-stop-kontakten 1 opad. Måleværktø- jet sender straks efter tændingen to laserlinjer ud af åbningen 2. Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand. Måleværktøjet slukkes ved at skubbe start-stop-kontakten 1 nedad hen over laserstrålens åbning 2. Pendulenheden låses, når værktøjet slukkes. Sørg for, at måleværktøjet altid er under opsyn og sluk for måleværktø- jet efter brug. Andre personer kan blive blændet af laserstrålen. Hvis du ikke bruger måleværktøjet, skal du slukke for det for at spare på energien. Automatisk nivellering For at arbejde med nivelleringsautomatik skal du stille måleværktøjet på et vand- ret, fast underlag eller fastgøre det på stativet 3. Når apparatet er tændt, udligner nivelleringsautomatikken automatisk ujævnhe- der inden for selvnivelleringsområdet på ±4°. Nivelleringen er afsluttet, så snart laserlinjerne ikke længere blinker. Hvis automatisk nivellering ikke er mulig, f.eks. fordi undersiden af måleværktø- jet afviger mere end 4° fra vandret, eller måleværktøjet holdes frit i hånden, blin- ker laserlinjerne konstant i langsom takt, og måleværktøjet arbejder uden nivel- leringsautomatik. Laserlinjerne forbliver tilkoblet, men de to krydsede linjer forløber ikke nødvendigvis retvinklet i forhold til hinanden længere. For igen at arbejde med nivelleringsautomatik skal du positionere måleværktø- jet, så undersiden er vandret, og derefter afvente selvnivelleringen. Så snart må- leværktøjet befinder sig inden for selvnivelleringsområdet på ±4° og er indnivel- leret, lyser laserlinjerne igen permanent. I tilfælde af vibrationer eller positionsændringer under brugen nivelleres måle- værktøjet automatisk igen. Kontrollér efter en ny nivellering den vandrette eller lodrette laserlinjes position mht. referencepunkter for at undgå fejl. OBJ_BUCH-2563-002.book Page 86 Monday, December 14, 2015 3:26 PMDansk | 87 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Arbejdsvejledning Anvend altid kun midten af laserlinjen til at markere. Laserlinjens bredde ændrer sig med afstanden. Arbejde med markeringer på laserlinjerne (se Fig. A–B) På laserlinjerne vises med identiske afstande markeringer, der kan fungere som orienteringshjælp. Markeringernes afstande er kun identiske, når måleværktøjet er lodret i forhold til væggen. Du kan kontrollere 90°-vinklen ved hjælp af laser- måltavlen 9. Opstil måleværktøjet på det ønskede sted, tænd det og lad det foretage en ind- nivellering. Stil lasermåltavlen 9 med bagsiden ind mod væggen. Positionér måleværktøjet, så den lodrette laserlinje forløber gennem den øverste og den nederste røde markering på lasermåltavlen. De indbyrdes afstande mellem markeringerne afhænger af måleværktøjets afstand til væggen. Kontrollér 90°-vinklen igen, hvis du ændrer afstanden. Arbejde med stativet Et stativ tilbyder et stabilt, højdejusterbart måleunderlag. Anbring måleværktø- jets stativholder 5 på stativets 1/4"-gevind og skru det fast med stativets stille- skrue. Justér stativet, før måleværktøjet tændes. Specielle laserbriller (tilbehør) De specielle laserbriller bortfiltrerer omgivelseslyset. Derved fremkommer lase- rens røde lys noget lysere for øjet. Anvend ikke de specielle laserbriller som beskyttelsesbriller. Laserbril- lerne anvendes til bedre at kunne se laserstrålen, de beskytter dog ikke mod laserstråler. Anvend ikke de specielle laserbriller som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reduce- rer ens evne til at registrere og iagttage farver. OBJ_BUCH-2563-002.book Page 87 Monday, December 14, 2015 3:26 PM88 | Dansk 1 609 92A 1EE | (14.12.15) Bosch Power Tools Vedligeholdelse og service Vedligeholdelse og rengøring Renhold måleværtøjet. Dyp ikke måleværktøjet i vand eller andre væsker. Tør snavs af værktøjet med en fugtig, blød klud. Anvend ikke rengørings- eller opløsningsmidler. Rengør især fladerne ved laserens udgangsåbning med regelmæssige mellem- rum og fjern fnug. Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og informationer om reserve- dele findes også under: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved fore- spørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com OBJ_BUCH-2563-002.book Page 88 Monday, December 14, 2015 3:26 PMSvenska | 89 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Bortskaffelse Måleværktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde. Smid ikke måleværktøj og akkuer/batterier ud sammen med det almindelige hus- holdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU skal kasseret måle- værktøj og iht. det europæiske direktiv 2006/66/EF skal defek- te eller opbrugte akkuer/batterier indsamles separat og gen- bruges iht. gældende miljøforskrifter. Ret til ændringer forbeholdes. Svenska Säkerhetsanvisningar Samtliga anvisningar ska läsas och beaktas för att arbetet med mätverktyget ska vara riskfritt och säkert. Om mätverk- tyget inte används i enlighet med dessa instruktioner, kan de inbyggda skyddsmekanismerna i mätverktyget sluta att fungera korrekt. Håll varselskyltarna på mätverktyget tydligt läsbara. FÖRVARA DESSA ANVISNINGAR OCH LÅT DEM FÖLJA MED OM MÄTVERKTYGET BYTER ÄGARE. Se upp – om andra hanterings- eller justeringsutrustningar än de som angivits här eller andra metoder används finns risk för farlig strålnings- exposition. OBJ_BUCH-2563-002.book Page 89 Monday, December 14, 2015 3:26 PM90 | Svenska 1 609 92A 1EE | (14.12.15) Bosch Power Tools Mätverktyget levereras med en varningsskylt (visas på bilden av mät- verktyget på grafiksidan med nummer 7). Klistra medföljande dekal i ditt eget språk över varningsskylten om den avviker från språket i ditt land. Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka olyckor eller skada ögat. Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen. Gör inga ändringar på laseranordningen. Lasersiktglasögonen får inte användas som skyddsglasögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning. Lasersiktglasögonen får inte användas som solglasögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg. Låt endast kvalificerad fackpersonal reparera mätverktyget med origi- nalreservdelar. Detta garanterar att mätverktygets säkerhet upprätthålls. Låt inte barn utan uppsikt använda lasermätverktyget. Risk finns för att personer oavsiktligt bländas. Mätverktyget får inte användas i explosionsfarlig miljö som innehåller brännbara vätskor, gaser eller damm. Mätverktyg kan ge upphov till gnistor som antänder dammet eller ångorna. OBJ_BUCH-2563-002.book Page 90 Monday, December 14, 2015 3:26 PMSvenska | 91 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Håll inte mätverktyget nära en pacemaker. Risk finns att mag- neterna i mätverktygets inre alstrar ett fält som menligt påverkar pacemakerns funktion. Håll mätverktyget på betryggande avstånd från magnetiska datamedia och magnetiskt känsliga apparater. Magneten kan leda till irreversibla data- förluster. Produkt- och kapacitetsbeskrivning Ändamålsenlig användning Mätverktyget är avsett för bestämning och kontroll av vågräta och lodräta linjer. Mätverktyget får användas uteslutande på heltäckta platser. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av mätverktyget på grafiksidan. 1 Strömställare Till/Från 2 Utloppsöppning för laserstrålning 3 Stativ 4 Spärr på batterifackets lock 5 Stativfäste 1/4" 6 Batterifackets lock 7 Laservarningsskylt 8 Serienummer 9 Lasermåltavla 10 Lasersiktglasögon*
