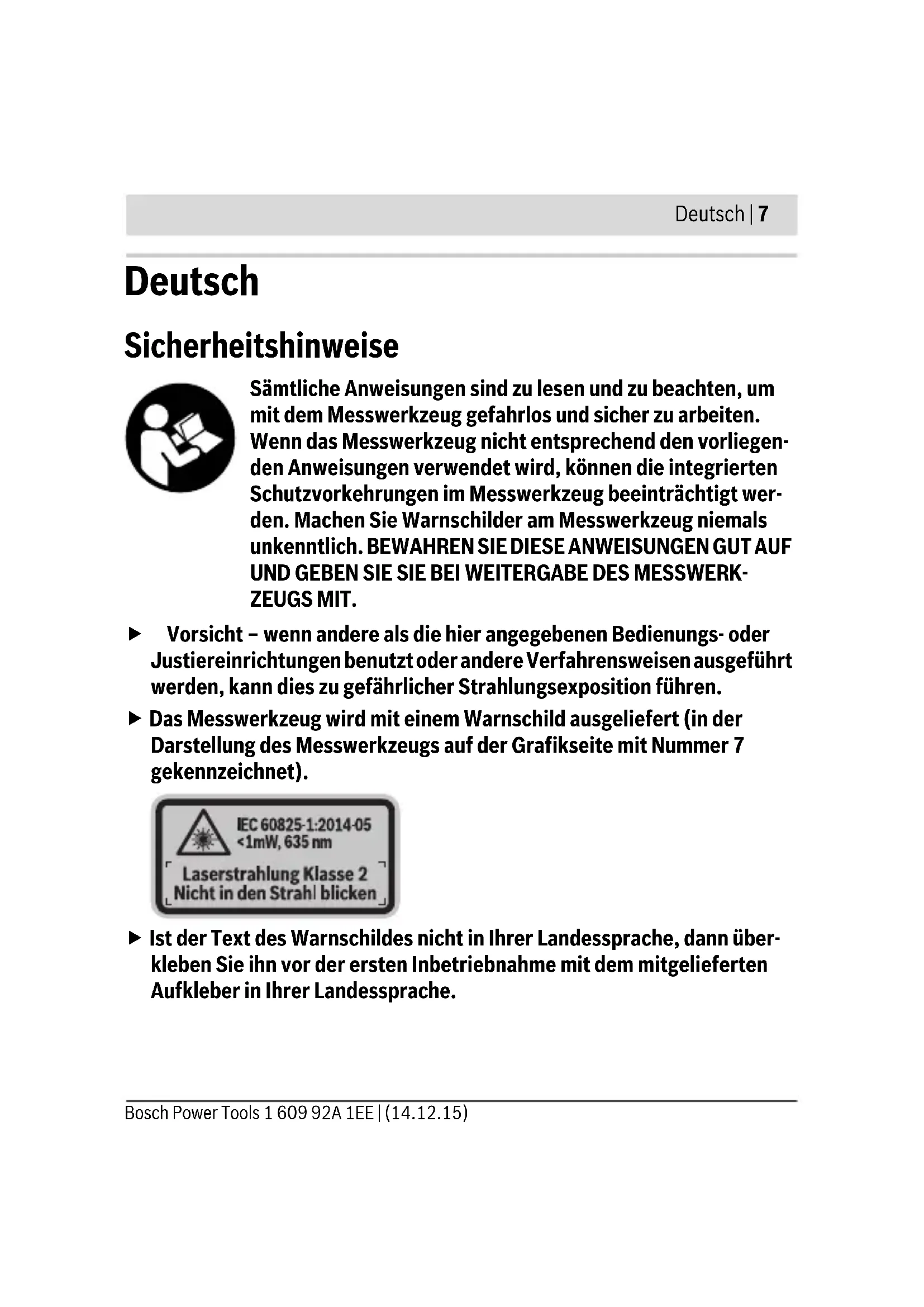

OBJ_BUCH-2563-002.book Page 6 Monday, December 14, 2015 3:26 PMDeutsch | 7 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Messwerkzeug nicht entsprechend den vorliegen- den Anweisungen verwendet wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt wer- den. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERK- ZEUGS MIT. Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite mit Nummer 7 gekennzeichnet). Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann über- kleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache. OBJ_BUCH-2563-002.book Page 7 Monday, December 14, 2015 3:26 PM8 | Deutsch 1 609 92A 1EE | (14.12.15) Bosch Power Tools Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektier- ten Laserstrahl. Dadurch können Sie Personen blenden, Un- fälle verursachen oder das Auge schädigen. Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. Nehmen Sie keine Änderungen an der Lasereinrichtung vor. Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser- Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung. Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Stra- ßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung. Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benut- zen. Sie könnten unbeabsichtigt Personen blenden. Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Um- gebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. Bringen Sie das Messwerkzeug nicht in die Nähe von Herz- schrittmachern. Durch den Magnet im Inneren des Messwerk- zeugs wird ein Feld erzeugt, das die Funktion von Herzschritt- machern beeinträchtigen kann. Halten Sie das Messwerkzeug fern von magnetischen Datenträgern und magnetisch empfindlichen Geräten. Durch die Wirkung des Magnets kann es zu irreversiblen Datenverlusten kommen. OBJ_BUCH-2563-002.book Page 8 Monday, December 14, 2015 3:26 PMDeutsch | 9 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Produkt- und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagrech- ten und senkrechten Linien. Das Messwerkzeug ist ausschließlich für den Betrieb an geschlossenen Einsatz- orten geeignet. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Dar- stellung des Messwerkzeugs auf der Grafikseite. 1 Ein-/Ausschalter 2 Austrittsöffnung Laserstrahlung 3 Stativ 4 Arretierung des Batteriefachdeckels 5 Stativaufnahme 1/4" 6 Batteriefachdeckel 7 Laser-Warnschild 8 Seriennummer 9 Laser-Zieltafel 10 Laser-Sichtbrille*

• Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. OBJ_BUCH-2563-002.book Page 9 Monday, December 14, 2015 3:26 PM10 | Deutsch 1 609 92A 1EE | (14.12.15) Bosch Power Tools Technische Daten Kreuzlinienlaser Quigo Plus Sachnummer 3 603 F63 6.. Arbeitsbereich mindestens

Nivelliergenauigkeit –bei0° –bei±4° ±0,8 mm/m ±1,0 mm/m Selbstnivellierbereich typisch ±4° Nivellierzeit typisch

Betriebstemperatur +5 °C...+40 °C Lagertemperatur –20 °C...+70 °C Relative Luftfeuchte max. 90 % Laserklasse

Divergenz –Laserlinie 0,5 mrad (Vollwinkel) Stativaufnahme 1/4" Batterien 2x1,5VLR3(AAA)

1) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte

Sonneneinstrahlung) verringert werden. Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 8 auf dem Typenschild. OBJ_BUCH-2563-002.book Page 10 Monday, December 14, 2015 3:26 PMDeutsch | 11 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Montage Batterien einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan- Batterien empfohlen. Zum Öffnen des Batteriefachdeckels 6 drücken Sie die Arretierung 4 in Pfeilrich- tung und nehmen den Batteriefachdeckel ab. Setzen Sie die mitgelieferten Bat- terien ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstel- lung im Batteriefach. Werden die Batterien schwach, dann blinken die Laserlinien für einige Sekunden in schnellem Takt. Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität. Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung korrodie- ren und sich selbst entladen. Betriebsdauer ca. >5h Gewicht entsprechend EPTA-Procedure 01:2014 0,27 kg Maße (Länge x Breite x Höhe) 65x65x65mm Kreuzlinienlaser Quigo Plus

1) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte

Sonneneinstrahlung) verringert werden. Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 8 auf dem Typenschild. OBJ_BUCH-2563-002.book Page 11 Monday, December 14, 2015 3:26 PM12 | Deutsch 1 609 92A 1EE | (14.12.15) Bosch Power Tools Betrieb Inbetriebnahme Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrah- lung. Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Tem- peraturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto lie- gen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extremen Tempera- turen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Durch Be- schädigungen des Messwerkzeugs kann die Genauigkeit beeinträchtigt wer- den. Vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinie zur Kontrolle mit einer bekannten waagrechten oder senkrechten Referenzlinie. Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschalten wird die Pendeleinheit verriegelt, die sonst bei starken Bewe- gungen beschädigt werden kann. Ein-/Ausschalten Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter 1 nach oben. Das Messwerkzeug sendet sofort nach dem Einschalten zwei Laserlinien aus der Austrittsöffnung 2. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter 1 nach unten über die Laser-Austrittsöffnung 2. Beim Ausschalten wird die Pen- deleinheit verriegelt. OBJ_BUCH-2563-002.book Page 12 Monday, December 14, 2015 3:26 PMDeutsch | 13 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laserstrahl geblendet werden. Wenn Sie das Messwerkzeug nicht benutzen, schalten Sie es aus, um Energie zu sparen. Nivellierautomatik Um mit Nivellierautomatik zu arbeiten, stellen Sie das Messwerkzeug auf eine waagrechte, feste Unterlage oder befestigen Sie es auf dem Stativ 3. Nach dem Einschalten gleicht die Nivellierautomatik Unebenheiten innerhalb des Selbstnivellierbereiches von ±4° automatisch aus. Die Nivellierung ist abge- schlossen, sobald die Laserlinien nicht mehr blinken. Ist die automatische Nivellierung nicht möglich, z.B. weil die Unterseite des Messwerkzeugs mehr als 4° von der Waagrechten abweicht oder das Messwerk- zeug frei in der Hand gehalten wird, dann blinken die Laserlinien dauerhaft in langsamem Takt und das Messwerkzeug arbeitet ohne Nivellierautomatik. Die Laserlinien bleiben eingeschaltet, die beiden gekreuzten Linien verlaufen aber nicht mehr zwingend im rechten Winkel zueinander. Um wieder mit Nivellierautomatik zu arbeiten, positionieren Sie das Messwerk- zeug so, dass die Unterseite waagrecht ausgerichtet ist, und warten die Selbst- nivellierung ab. Sobald sich das Messwerkzeug innerhalb des Selbstnivellier- bereiches von ±4° befindet und einnivelliert ist, leuchten die Laserlinien wieder dauerhaft. Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert. Überprüfen Sie nach einer erneuten Nivellierung die Position der waagrechten bzw. senkrechten Laserlinie in Bezug auf Referenzpunkte, um Fehler zu vermeiden. OBJ_BUCH-2563-002.book Page 13 Monday, December 14, 2015 3:26 PM14 | Deutsch 1 609 92A 1EE | (14.12.15) Bosch Power Tools Arbeitshinweise Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren. Die Breite der Laserlinie ändert sich mit der Entfernung. Arbeiten mit den Markierungen auf den Laserlinien (siehe Bilder A–B) Auf den Laserlinien werden in gleichen Abständen Markierungen angezeigt, die als Orientierungshilfe dienen können. Die Abstände der Markierungen sind nur gleich, wenn das Messwerkzeug senkrecht zur Wand ausgerichtet ist. Den 90°- Winkel können Sie mithilfe der Laser-Zieltafel 9 kontrollieren. Stellen Sie das Messwerkzeug an der gewünschten Stelle auf, schalten Sie es ein und lassen Sie es einnivellieren. Stellen Sie die Laser-Zieltafel 9 mit der Rückseite an die Wand. Richten Sie das Messwerkzeug so aus, dass die senkrechte Laserlinie durch die obere und die untere rote Markierung auf der Laser-Zieltafel verläuft. Die Abstände der Markierungen untereinander sind von der Entfernung des Messwerkzeugs zur Wand abhängig. Kontrollieren Sie den 90°-Winkel erneut, wenn Sie die Entfernung verändern. Arbeiten mit dem Stativ Ein Stativ bietet eine stabile, höheneinstellbare Messunterlage. Setzen Sie das Messwerkzeug mit der Stativaufnahme 5 auf das 1/4"-Gewinde des Stativs auf und schrauben Sie es mit der Feststellschraube des Stativs fest. Richten Sie das Stativ grob aus, bevor Sie das Messwerkzeug einschalten. Laser-Sichtbrille (Zubehör) Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das rote Licht des Lasers für das Auge heller. Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser- Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung. Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung. OBJ_BUCH-2563-002.book Page 14 Monday, December 14, 2015 3:26 PMDeutsch | 15 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Wartung und Service Wartung und Reinigung Halten Sie das Messwerkzeug stets sauber. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwen- den Sie keine Reinigungs- oder Lösemittel. Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regel- mäßig und achten Sie dabei auf Fusseln. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde. www.1-2-do.com In der Heimwerker-Community 1-2-do.com können Sie Produkttester werden, Ideen sammeln oder sich mit anderen Heimwerkern austauschen. www.diy-academy.eu, das komplette Service-Angebot der DIY Academy. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen OBJ_BUCH-2563-002.book Page 15 Monday, December 14, 2015 3:26 PM16 | Deutsch 1 609 92A 1EE | (14.12.15) Bosch Power Tools Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: kundenberatung.ew@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestellen. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll! OBJ_BUCH-2563-002.book Page 16 Monday, December 14, 2015 3:26 PMEnglish | 17 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der euro- päischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Änderungen vorbehalten. English Safety Notes All instructions must be read and observed in order to work safely with the measuring tool. The integrated protections in the measuring tool may be compromised if the measuring tool is not used in accordance with the instructions provided. Never make warning signs on the measuring tool unrecognis- able. STORE THESE INSTRUCTIONS IN A SAFE PLACE AND INCLUDE THEM WITH THE MEASURING TOOL WHEN GIVING IT TO A THIRD PARTY. OBJ_BUCH-2563-002.book Page 17 Monday, December 14, 2015 3:26 PM18 | English 1 609 92A 1EE | (14.12.15) Bosch Power Tools Caution – The use of other operating or adjusting equipment or the appli- cation of other processing methods than those mentioned here can lead to dangerous radiation exposure. The measuring tool is provided with a warning label (marked with num- ber 7 in the representation of the measuring tool on the graphics page). If the text of the warning label is not in your national language, stick the provided warning label in your national language over it before operat- ing for the first time. Do not direct the laser beam at persons or animals and do not stare into the direct or reflected laser beam yourself, not even from a distance. You could blind somebody, cause accidents or damage your eyes. If laser radiation strikes your eye, you must deliberately close your eyes and immediately turn your head away from the beam. Do not make any modifications to the laser equipment. Do not use the laser viewing glasses as safety goggles. The laser viewing glasses are used for improved visualisation of the laser beam, but they do not protect against laser radiation. Do not use the laser viewing glasses as sun glasses or in traffic. The laser viewing glasses do not afford complete UV protection and reduce colour per- ception. Have the measuring tool repaired only through qualified specialists us- ing original spare parts. This ensures that the safety of the measuring tool is maintained. OBJ_BUCH-2563-002.book Page 18 Monday, December 14, 2015 3:26 PMEnglish | 19 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Do not allow children to use the laser measuring tool without supervi- sion. They could unintentionally blind other persons or themselves. Do not operate the measuring tool in explosive environments, such as in the presence of flammable liquids, gases or dusts. Sparks can be created in the measuring tool which may ignite the dust or fumes. Keep the measuring tool away from cardiac pacemakers. The magnet inside the measuring tool generates a field that can impair the function of cardiac pacemakers. Keep the measuring tool away from magnetic data media and magneti- cally-sensitive equipment. The effect of the magnet can lead to irreversible data loss. Product Description and Specifications Intended Use The measuring tool is intended for determining and checking horizontal and verti- cal lines. The measuring tool is suitable exclusively for operation in enclosed working sites. Product Features The numbering of the product features shown refers to the illustration of the measuring tool on the graphic page. 1 On/Off switch 2 Exit opening for laser beam 3 Tripod 4 Latch of battery lid 5 Tripod mount 1/4" OBJ_BUCH-2563-002.book Page 19 Monday, December 14, 2015 3:26 PM20 | English 1 609 92A 1EE | (14.12.15) Bosch Power Tools 6 Battery lid 7 Laser warning label 8 Serial number 9 Laser target plate 10 Laser viewing glasses*
