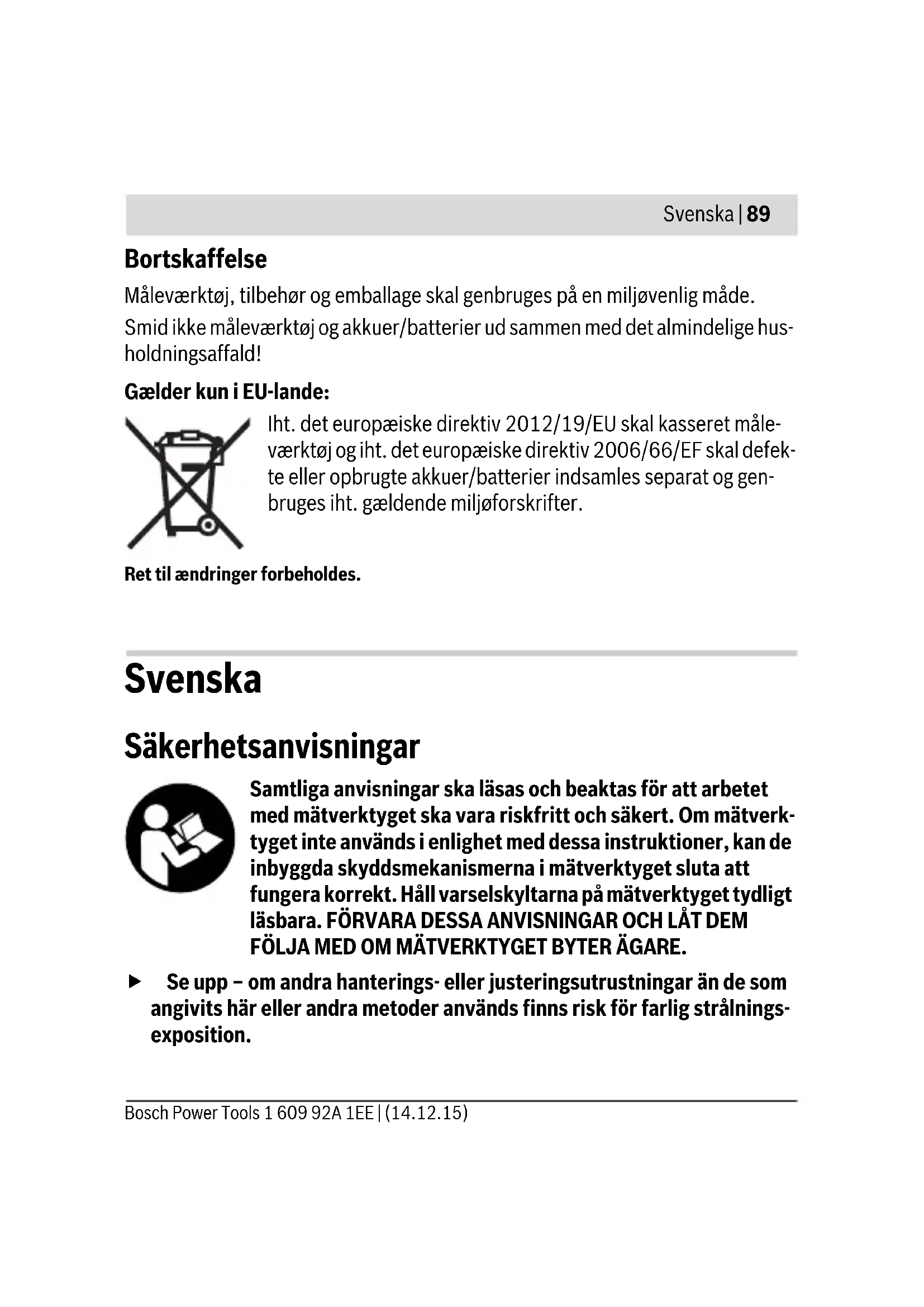

BRUKSANVISNING Quigo Plus BOSCH

• I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. OBJ_BUCH-2563-002.book Page 91 Monday, December 14, 2015 3:26 PM92 | Svenska 1 609 92A 1EE | (14.12.15) Bosch Power Tools Tekniska data Korslinjelaser Quigo Plus Produktnummer 3 603 F63 6.. Arbetsområde minst

Nivelleringsnoggrannhet –vid 0° –vid ±4° ±0,8 mm/m ±1,0 mm/m Självnivelleringsområde typiskt ±4° Nivelleringstid typisk

1) Arbetsområdet kan minska till följd av ogynnsamma omgivningsvillkor (t.ex. direkt

solbelysning). Serienumret 8 på typskylten identifierar mätverktyget entydigt. OBJ_BUCH-2563-002.book Page 92 Monday, December 14, 2015 3:26 PMSvenska | 93 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Montage Insättning/byte av batterier För mätverktyget rekommenderar vi alkali-mangan-batterier. För att öppna batterfackets lock 6 tryck spärren 4 i pilens riktning och ta bort batterifackets lock. Sätt in medföljande batterier. Kontrollera korrekt polning enligt figur i batterifacket. Om batterierna blir svaga blinkar laserlinjerna i snabb takt under några sekun- der. Alla batterier ska bytas samtidigt. Använd endast batterier av samma fabrikat och med samma kapacitet. Ta bort batterierna om mätverktyget inte används under en längre tid. Batterierna kan korrodera eller självurladdas vid längre tids lagring. Primärbatterier 2x1,5VLR3(AAA) Batterikapacitet ca >5h Vikt enligt EPTA-Procedure 01:2014 0,27 kg Mått (längd x bredd x höjd) 65x65x65mm Korslinjelaser Quigo Plus

1) Arbetsområdet kan minska till följd av ogynnsamma omgivningsvillkor (t.ex. direkt

solbelysning). Serienumret 8 på typskylten identifierar mätverktyget entydigt. OBJ_BUCH-2563-002.book Page 93 Monday, December 14, 2015 3:39 PM94 | Svenska 1 609 92A 1EE | (14.12.15) Bosch Power Tools Drift Driftstart Skydda mätverktyget mot väta och direkt solljus. Utsätt inte mätverktyget för extrema temperaturer eller temperaturväx- lingar. Lämna inte mätverktyget under en längre tid t.ex. i bilen. Om mätverk- tyget varit utsatt för större temperaturväxlingar låt det balanseras innan du använder det. Vid extrem temperatur eller temperaturväxlingar kan mätverk- tygets precision påverkas menligt. Undvik att utsätta mätverktyget för kraftiga stötar eller slag. Om mät- verktyget skadas kan noggrannheten nedsättas. Efter en kraftig stöt eller fall ska laserlinjen kontrolleras mot en känd lodrät resp. vågrät referenslinje. Koppla från mätverktyget före transport. Vid frånkoppling låses pendel- enheten, eftersom risk finns att den i annat fall skadas vid kraftiga rörelser. In- och urkoppling För inkoppling av mätverktyget skjut strömställaren 1 uppåt. Mätverktyget sän- der efter inkoppling genast ut två laserstrålar ur utloppsöppningen 2. Rikta aldrig laserstrålen mot människor eller djur och rikta inte heller blicken mot laserstrålen även om du står på längre avstånd. För urkoppling av mätverktyget skjut strömställaren 1 nedåt ut över laser- utloppsöppningen 2. Vid urkopplingen låses pendelenheten. Lämna inte påkopplat mätverktyg utan uppsikt, stäng alltid av mätverk- tyget efter avslutat arbete. Risk finns att andra personer bländas av laser- strålen. Spar energi och koppla från mätverktyget när du inte använder det. OBJ_BUCH-2563-002.book Page 94 Monday, December 14, 2015 3:39 PMSvenska | 95 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Nivelleringsautomatik För att kunna arbeta med nivelleringsautomatik placerar du verktyget på ett våg- rät, fast underlag eller fäst det på stativet 3. Efter påslagning jämnar nivelleringsautomatiken ut ojämnheter inom självnivel- leringsområdet på ±4°automatiskt. Nivelleringen är avslutad så snart laserlin- jerna inte längre blinkar. Om en automatisk nivellering inte är möjlig, t.ex. eftersom undersidan av mätverk- tyget avviker mer än 4° från det vågräta planet eller om mätverktyget hålls fritt i handen blinkar laserlinjerna permanent i långsam takt och mätverktyget arbetar utan nivelleringsautomatik. Laserlinjerna förblir påslagna, men de båda korsade linjerna går inte längre tvingande i en rät vinkel i förhållande till varandra. För att återigen kunna arbeta med nivelleringsautomatik positionerar du mät- verktyget så att undersidan är vågrät injusterad och invänta självnivelleringen. Så snart mätverktyget befinner sig inom självnivelleringsområdet på ±4° och är innivellerat så lyser laserlinjerna permanent igen. Vid vibrationer och lägesförändringar under användning nivelleras mätverktyget åter automatiskt. Kontrollera efter en ny nivellering laserstrålens vågräta eller lodräta inriktning mot referenspunkten för att undvika felmätning. Arbetsanvisningar Använd alltid laserlinjens centrum för märkning. Laserpunktens bredd förändras i relation till avståndet. Arbete med markeringar på laserlinjerna (se bilder A–B) På laserlinjerna visas med samma avstånd markeringar, som kan användas som orienteringshjälp. Markeringarnas avstånd är bara desamma om mätverktyget är lodrät injusterat mot väggen. 90°-vinkeln kan du kontrollera med hjälp av laser- måltavlan 9. OBJ_BUCH-2563-002.book Page 95 Monday, December 14, 2015 3:26 PM96 | Svenska 1 609 92A 1EE | (14.12.15) Bosch Power Tools Ställ upp mätverktyget på det önskade stället, sätt på det och låt det nivellera in sig. Placera laser-måltavlan 9 med baksidan mot väggen. Justera in mätverkty- get så att den lodräta laserlinjen löper genom den övre och den nedre röda mar- keringen på laser-måltavlan. Markeringarnas inbördes avstånd beror på mätverktygets avstånd till väggen. Kontrollera återigen 90°-vinkeln om du ändrar avståndet. Användning med stativ Stativet är ett stabilt och i höjdläge inställbart mätunderlag. Sätt upp mätverktyget med stativgängfästet 5 på stativets 1/4"-gänga och dra fast stativets låsskruv. Rikta grovt in stativet innan mätverktyget slås på. Lasersiktglasögon (tillbehör) Lasersiktglasögonen filtrerar bort omgivningsljuset. Härvid verkar laserns röda ljus klarare. Lasersiktglasögonen får inte användas som skyddsglasögon. Lasersikt- glasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laser- strålning. Lasersiktglasögonen får inte användas som solglasögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg. Underhåll och service Underhåll och rengöring Se till att mätverktyget alltid hålls rent. Mätverktyget får inte doppas i vatten eller andra vätskor. Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte rengörings- eller lösningsmedel. Rengör regelbundet speciellt ytorna kring laserns utloppsöppning och se till ludd avlägsnas. OBJ_BUCH-2563-002.book Page 96 Monday, December 14, 2015 3:26 PMSvenska | 97 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Kundtjänst och användarrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produk- ter och reservdelar. Sprängskisser och information om reservdelar hittar du på: www.bosch-pt.com Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra pro- dukter och tillbehör. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produkt- numret som finns på produktens typskylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Avfallshantering Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte mätverktyg och inte heller batterier i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2012/19/EU måste obrukbara mätverktyg och enligt europeiska direktivet 2006/66/EG felak- tiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning. Ändringar förbehålles. OBJ_BUCH-2563-002.book Page 97 Monday, December 14, 2015 3:26 PM98 | Norsk 1 609 92A 1EE | (14.12.15) Bosch Power Tools Norsk Sikkerhetsinformasjon Alle anvisningene må leses og følges for at måleverktøyet skal kunne brukes uten fare og på en sikker måte. Hvis måle- verktøyet ikke brukes i samsvar med de foreliggende anvis- ningene, kan de integrerte beskyttelsesinnretningene bli skadet. Varselskilt på måleverktøyet må alltid være synlige og lesbare. OPPBEVAR DISSE ANVISNINGENE PÅ ET TRYGT STED, OG LA DEM FØLGE MED HVIS MÅLEVERKTØYET SKAL BRUKES AV ANDRE. OBS! Hvis det brukes andre betjenings- eller justeringsinnretninger enn de vi har angitt her eller det utføres andre bruksmetoder, kan dette føre til en farlig stråle-eksponering. Måleverktøyet leveres med et advarselsskilt (på bildet av måleverktøyet på siden med bildene er dette merket med nummer 7). Hvis teksten på advarselsskiltet ikke er på ditt språk, må du lime en eti- kett på ditt språk over dette skiltet før du tar produktet i bruk. Rett aldri laserstrålen mot personer eller dyr, og se ikke selv rett inn i den direkte eller reflekterte laserstrålen. Det kan føre til blending, uhell og øyeskader. OBJ_BUCH-2563-002.book Page 98 Monday, December 14, 2015 3:26 PMNorsk | 99 Bosch Power Tools 1 609 92A 1EE | (14.12.15) Ved øyekontakt med laserstrålen må øyet lukkes bevisst og hodet straks beveges bort fra strålen. Det må ikke gjøres endringer på laserutstyret. Bruk laserbrillene aldri som beskyttelsesbriller. Laserbrillene er til bedre registrering av laserstrålen, men de beskytter ikke mot laserstrålingen. Bruk laserbrillene aldri som solbriller eller i trafikken. Laserbrillene gir in- gen fullstendig UV-beskyttelse og reduserer fargeregistreringen. Måleverktøyet skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes måleverktøyets sikkerhet. La aldri barn bruke laser-måleverktøyet uten oppsyn. Du kan ufrivillig blende personer. Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damper. Ikke bruk måleverktøyet i nærheten av pacemakere. Magne- ten i måleverktøyet oppretter et felt som kan innskrenke funksjo- nen til pacemakere. Hold måleverktøyet unna magnetiske databærere og magnetisk ømfint- lige materialer. Magnetens virkning kan medføre irreversible datatap. Produkt- og ytelsesbeskrivelse Formålsmessig bruk Måleverktøyet er beregnet til beregning og kontroll av vannrette og loddrette linjer. Måleverktøyet er utelukkende egnet til drift på lukkede steder. OBJ_BUCH-2563-002.book Page 99 Monday, December 14, 2015 3:26 PM100 | Norsk 1 609 92A 1EE | (14.12.15) Bosch Power Tools Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av måleverk- tøyet på illustrasjonssiden. 1 På-/av-bryter 2 Utgang laserstråle 3 Stativ 4 Låsing av batteridekselet 5 Stativfeste 1/4" 6 Deksel til batterirom 7 Laser-advarselsskilt 8 Serienummer 9 Laser-målplate 10 Laserbriller*
