KULLANIM KILAVUZU LL0516 AA SKIL

tr Orijinal işletme talimatı

ar

Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatı okunmalı ve uyarılara uyulmalıdır. Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman görünmez hale getirmeyin. BU GÜVENLİK TALİMATINI GÜVENLİ BİR YERDE SAKLAYIN.

Dikkat – Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı ışınlar kullanıcı için tehlikeli olabilir.
▶ Bu elektrikli el aleti bir uyarı etiketi ile teslim edilir (grafik sayfasındaki ölçme cihazının şekli üzerinde 8 numara ile gösterilmektedir).

Laserstrahlung. Laser Klasse 2 Nicht in den Strahl blicken IEC 60825-1:2007 < 1 mW, 635 nm

Uyarı etiketindeki metin kendi dilinizde değilse, ilk kullanımdan önce cihaz ekinde teslim edilen kendi dilinizdeki uyarı etiketini mevcut uyarı etiketi üzerine yapıştırın.
Lazer ışının başkalarına veya hayvanlara doğrultmayın ve kendiniz de lazer ışınına bakmayın. Bu ölçme cihazı IEC 60825-1 uyarınca 2. Sınıf lazer ışını üretir. Bu nedenle başkalarının gözünü kamaştırabilirsiniz.
▶ Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışının daha iyi görülmesini sağlar.
▶ Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır.
- Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın. Bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız.
▶ Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. Çocuklar istemeden başkalarının gözünü kamaştırabilir.
▶ Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulunduğu patlama tehlikesi olan yerlerde çalışmayın. Ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir.

Ürün ve işlev tanımı

Usulüne uygun kullanım

Bu ölçme cihazı yatay ve dikey çizgilerin belirlenmesi ve kontrolü için geliştirilmiştir.

Bu ölçme cihazı sadece kapalı mekanlarda kullanılmaya uygundur.

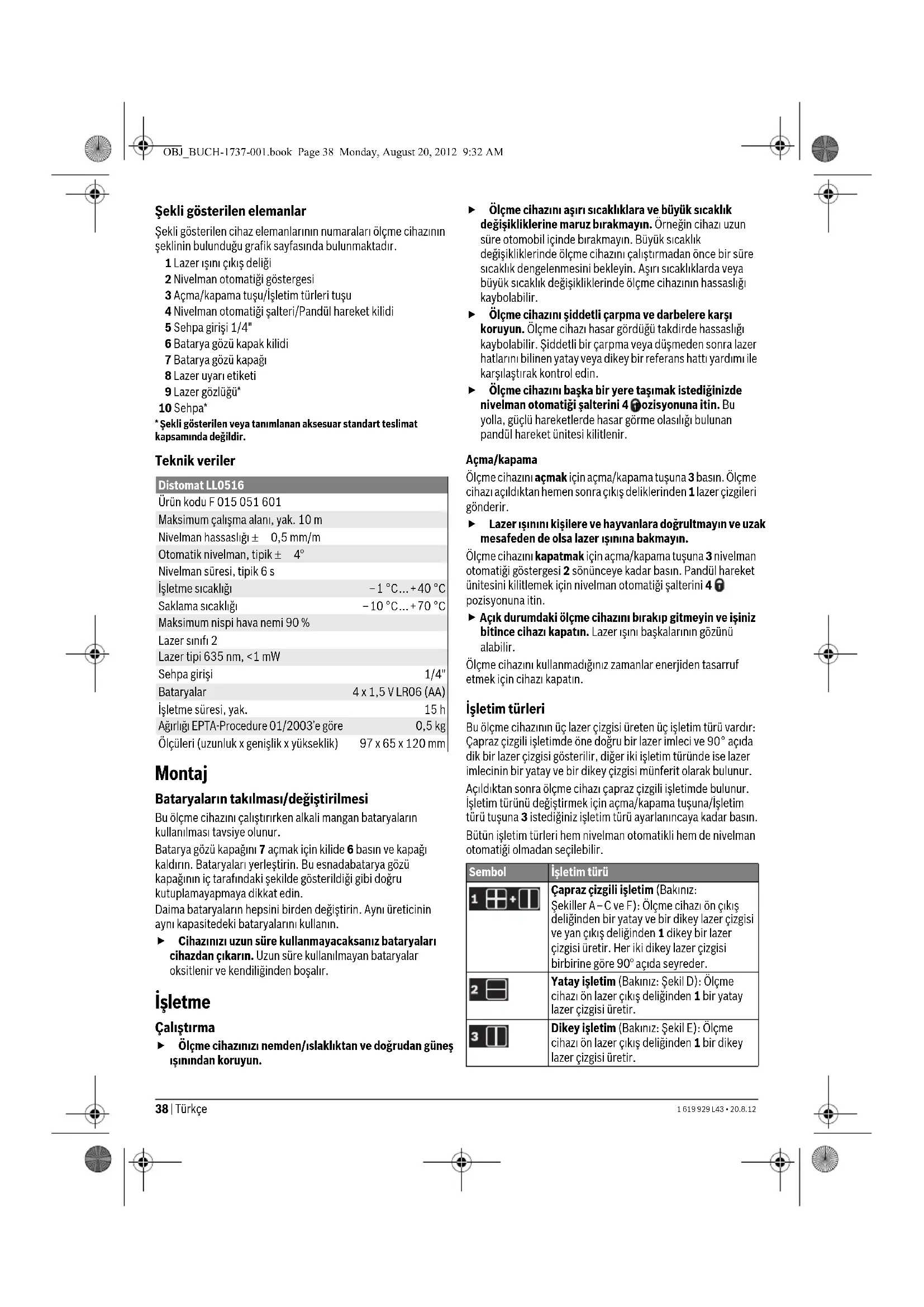

Şekli gösterilen elemanlar

Şekli gösterilen cihaz elemanlarının numaraları ölçme cihazının şeklinin bulunduğu grafik sayfasında bulunmaktadır.

1 Lazer işını çıkış deliği

2 Nivelman otomatiği göstergesi

3 Açma/kapama tuşu/İşletim türleri tuşu

4 Nivelman otomatiği şalteri/Pandül hareket kilidi

5 Sehpa girişi 1/4"

6 Batarya gözü kapak kilidi

7 Batarya gözü kapağı

8 Lazer uyarı etiketi

9 Lazer gözlüğü*

10 Sehpa*

* Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir.

Teknik veriler

Distomat LL0516

Ürün kodu F 015 051 601
Maksimum çalışma alanı, yak. 10 m
Nivelman hassaslığı ± 0,5 mm/m
Otomatik nivelman, tipik ± 4°
Nivelman süresi, tipik 6 s
İşletme sıcaklığı	-1 °C...+40 °C
Saklama sıcaklığı	-10 °C...+70 °C
Maksimum nispi hava nemi 90 %
Lazer sınıfı 2
Lazer tipi 635 nm, <1 mW
Sehpa girişi	1/4"
Bataryalar	4 x 1,5 V LR06 (AA)
İşletme süresi, yak.	15 h
Ağırlığı EPTA-Procedure 01/2003'e göre	0,5 kg
Ölçüleri (uzunluk x genişlik x yükseklik)	97 x 65 x 120 mm

Montaj

Bataryaların takılması/değiştirilmesi

Bu ölçme cihazını çalıştırırken alkali mangan bataryaların kullanılması tavsiye olunur.

Batarya gözü kapağını 7 açmak için kilide 6 basın ve kapağı kaldırın. Bataryaları yerleştirin. Bu esnadabatarya gözü kapağının iç tarafından şekilde gösterildiği gibi doğru kutuplamayapmaya dikkat edin.

Daima bataryaların hepsini birden değiştirin. Aynı üreticinin aynı kapasitedeki bataryalarını kullanın.

Cihazınızı uzun süre kullanmayacaksanız bataryaları cihazdan çıkarın. Uzun süre kullanılmayan bataryalar oksitlenir ve kendiliğinden boşalır.

işletme

Çalıştırma

- Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan güneş ışınından koruyun.

Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakmayın. Büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin. Aşırı sıcaklıklarda veya büyük sıcaklık değişikliklerinde ölçme cihazının hassaslığı kaybolabilir.
Ölçme cihazını şiddetli çarpma ve darbelere karşı koruyun. Ölçme cihazı hasar gördüğü takdirde hassaslığı kaybolabilir. Şiddetli bir çarpma veya düşmeden sonra lazer hatlarını bilinen yatay veya dikey bir referans hattı yardımı ile karşılaştırak kontrol edin.
Ölçme cihazını başka bir yere taşımak istediğinizde nivelman otomatiği şalterini 4 ozisyonuna itin. Bu yolla, güçlü hareketlerde hasar görme olasılığı bulunan pandül hareket ünitesi kilitlenir.

Açma/kapama

Ölçme cihazını açmak için açma/kapama tuşuna 3 basın. Ölçme cihazı açıldıktan hemen sonra çıkış deliklerinden 1 lazer çizgileri gönderir.

▶ Lazer ışınıni kişilere ve hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışınına bakmayın.

Ölçme cihazını kapatmak için açma/kapama tuşuna 3 nivelman otomatiği göstergesi 2 sönünceye kadar basın. Pandül hareket ünitesini kilitlemek için nivelman otomatiği şalterini 4 pozisyonuna itin.

- Açık durumdaki ölçme cihazını bırakıp gitmeyin ve işiniz bitince cihazı kapatın. Lazer işını başkalarının gözünü alabilir.

Ölçme cihazını kullanmadığınız zamanlar enerjiden tasarruf etmek için cihazı kapatın.

işletim türleri

Bu ölçme cihazının üç lazer çizgisi üreten üç işletim türü vardır: Çapraz çizgili işletimde öne doğru bir lazer imleci ve 90° açıda dik bir lazer çizgisi gösterilir, diğer iki işletim türünde ise lazer imlecinin bir yatay ve bir dikey çizgisi münferit olarak bulunur. Açıldıktan sonra ölçme cihazı çapraz çizgili işletimde bulunur. İşletim türünü değiştirmek için açma/kapama tuşuna/işletim türü tuşuna 3 istediğiniz işletim türü ayarlanıncaya kadar basın. Bütün işletim türleri hem nivelman otomatikli hem de nivelman otomatiği olmadan seçilebilir.

Sembol	İşletim türü
1	Çapraz çizgili işletim (Bakınız:Şekiller A – C ve F): Ölçme cihazı ön çıkışdeliğinden bir yatay ve bir dikey lazer çizgisi ve yan çıkış deliğinden 1 dikey bir lazer çizgisi üretir. Her iki dikey lazer çizgisi birbirine göre 90^ açıda seyreder.
2	Yatay işletim (Bakınız: Şekil D): Ölçme cihazı ön lazer çıkış deliğinden 1 bir yatay lazer çizgisi üretir.
3	Dikey işletim (Bakınız: Şekil E): Ölçme cihazı ön lazer çıkış deliğinden 1 bir dikey lazer çizgisi üretir.

Uygulama

Bu ölçme cihazı yatay ve dikey çizgilerin belirlenmesi ve kontrolü ve eğimli çizgilerin gösterilmesinde kullanılır. Birbirine göre 90° açıda seyreden iki dikey çizgi yardımı ile dik açılar gösterilebilir ve kontrol edilebilir, örneğin mekanların bölünmesinde.

Nivelman otomatiği ile çalışmak (Bakınız: Şekiller A - E)

Ölçme cihazını yatay, sert bir zemine yerleştirin veya sehpa 10 üzerine tespit edin.

Nivelman otomatiği ile çalışmak için nivelman otomatiği şalterini 4 pozisyonuna itin. Nivelman otomatiği göstergesi 2 yeşil olarak yanar (sembol /“green”).

Otomatik nivelman mümkün değilse, örneğin ölçme cihazının durma yüzeyi yataylıktan 4" den daha fazla saptığından, nivelman otamatiği göstergesi 2 kırmızı olarak yanar, lazer çizgileri yanıp söner ve sesli bir sinyal duyulur.

- Ölçme cihazını kulağınıza yakın tutumayın! Yüksek ses işitme duyusuna zarar verebilir.

Bu gibi durumlarda ölçme cihazını yatay olarak yerleştirin ve otomatik nivelman işleminin tamamlanmasını bekleyin. Ölçme cihazı tekrar otomatik nivelman alanı içine ±4° gelince, lazer çizgileri sürekli olarak yanar, nivelman otomatiği göstergesi 2 yeşil olarak yanar ve sesli bir sinyal duyulur.

Otomatik nivelman alanı ±4^ dışında nivelman otomatiği ile çalışmak mümkün değildir, çünkü lazer çizgilerinin birbirine dik olması garanti değildir.

İşletim sırasındaki sarsıntı durumlarında veya yer değiştirmelerde ölçme cihazı tekrar otomatik olarak nivelmanını yapar. Hatalardan kaçınmak için yeniden yapılan nivelmandan sonra yatay veya dikey lazer ışınını referans noktasına göre kontrol edin.

Nivelman otomatiği olmadan çalışmak (Bakınız: Şekil F)

Nivelman otomatiği olmadan çalışmak için nivelman otomatiği şalterini 4 🔒 pozisyonuna itin. Nivelman otomatiği göstergesi 2 kırmızı olarak yanar (sembol 🔒/“red”).

Nivelman otomatiği kapalı durumda iken ölçme cihazını serbestçe elinizde tutabilirsiniz veya eğimli bir zemine yerleştirebilirsiniz. Bu durumda lazer çizgileri zorunlu olarak birbirine dik seyretmez.

Çalışırken dikkat edilecek hususlar

▶ İşaretleme için daima lazer çizgisinin ortasını kullanın.

Lazer ışının genişliği uzaklığa bağlı olarak değişir.

Sehpa ile çalışmak

Sehpa 10 sağlam ve yüksekliği ayarlanabilir bir ölçme zemini sunar. Ölçme cihazının sehpa kovanını 5 sehpanın 1/4" dişlisine yerleştirin ve sehpanın tespit vidası ile sıkın.

Lazer gözlüğü

Lazer gözlüğü çevredeki ışıkları filtre eder. Bu nedenle lazerin kırmızı ışığı göz tarafından daha parlak algılanır.

▶ Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışının daha iyi görülmesini sağlar.

▶ Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır.

Bakım ve servis

Bakım ve temizlik

Ölçme cihazını daima temiz tutun.

Ölçme cihazını hiçbir zaman suya veya başka sıvılaralaldırmayın.

Kirleri ve pislikleri nemli, temiz bir bezle silin. Deterjan veya çözücü madde kullanmayın.

Özellikle lazer ışını çıkış deliği alanını düzenli olarak temizleyin ve kullandığınız bezin havının dökülmemesine dikkat edin.

Dikkatli üretim ve test yöntemlerine rağmen ölçme cihazı arıza yapacak olursa, onarım Bosch Elektrikli El Aletleri için yetkili bir serviste yaptırılmalıdır. Ölçme cihazını kendiniz açmayın.

Bütün sorularınız ve yedek parça siparişlerinizde mutlaka cihazınızın tip etiketindeki 10 haneli ürün kodunu belirtin.

Müşteri servisi ve müşteri danışmanlığı

Türkçe

Yeni San. Sit. Cami arkası No: 67

Aksaray

Tel.: [phone]

Tel.: [phone]

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ankara

Tel.: [phone]

Tel.: [phone]

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: [phone]

Tel.: [phone]

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: [phone]

Bulut Elektrik

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: [phone]

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: [phone]

Ege Elektrik

İnönü Bulvaro No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: [phone]

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: [phone]

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

Izmir

Tel.: [phone]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: [phone]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: [phone]

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: [phone]

Tasfiye

Tarama cihazı, aksesuar ve ambalaj malzemesi yeniden kazanım merkezine yollanmalıdır.

Ölçme cihazını ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

2002/96/AT yönetmeliği uyarınca kullanım ömrünü tamamlamış ölçme cihazları ve 2006/66/AT yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için geri kazanım merkezlerine gönderilmek zorundadır.

Değişiklik haklarımız saklıdır.
