Produkttyp	Lasernivelliergerät
Marke	Skil
Modell	LL0516 AA
Arbeitsbereich	Bis ca. 10 m
Nivelliergenauigkeit	±0,5 mm/m
Selbstnivellierbereich	±4°
Nivellierzeit	6 s
Betriebstemperatur	-1 °C bis +40 °C
Lagertemperatur	-10 °C bis +70 °C
Max. relative Luftfeuchtigkeit	90 %
Laserklasse	2
Lasertyp	635 nm, <1 mW
Stativgewinde	1/4"
Stromversorgung	4 Batterien 1,5 V LR06 (AA)
Betriebsdauer	Ca. 15 h
Gewicht	0,5 kg (gemäß EPTA 01/2003)
Abmessungen (L x B x H)	97 x 65 x 120 mm
Betriebsmodi	Kreuz, horizontal, vertikal
Selbstnivellierung	Ja, mit LED-Anzeige und akustischem Signal
Pflege	Mit einem weichen, feuchten Tuch reinigen, ohne Reinigungsmittel
Sicherheit	Nicht in den Laserstrahl blicken, Klasse 2
Reparierbarkeit	Reparatur durch autorisierten Fachmann, Originalteile

Häufig gestellte Fragen - LL0516 AA SKIL

Wie wechselt man die Batterien des Lasernivelliergeräts Skil LL0516 AA?

Drücken Sie auf die Verriegelung des Batteriefachdeckels (6) und öffnen Sie den Deckel (7). Legen Sie 4 AA-Batterien (LR06) unter Beachtung der angegebenen Polarität ein. Ersetzen Sie immer alle Batterien gleichzeitig und verwenden Sie Batterien derselben Marke und Kapazität.

Wie verwendet man die Selbstnivellierung?

Schieben Sie den Schalter für die Selbstnivellierung (4) in Position "". Die Anzeige (2) leuchtet grün. Stellen Sie das Gerät auf eine stabile horizontale Oberfläche. Wenn die Anzeige rot wird und die Linien blinken, ist das Gerät außerhalb des Bereichs von ±4°, stellen Sie es waagerechter auf.

Was tun, wenn der Laser blinkt und ein akustisches Signal ertönt?

Dies zeigt an, dass sich das Gerät außerhalb des Selbstnivellierbereichs von ±4° befindet. Stellen Sie das Gerät auf eine waagerechtere Oberfläche. Sobald es im Bereich ist, hören Blinken und Signal auf, und die grüne Anzeige leuchtet.

Wie genau ist das Lasernivelliergerät Skil LL0516 AA?

Die Nivelliergenauigkeit beträgt ±0,5 mm/m, was einer maximalen Abweichung von 0,5 mm pro Meter Entfernung entspricht.

Kann ich dieses Gerät im Freien verwenden?

Das Gerät ist nur für den Innenbereich ausgelegt. Schützen Sie es vor Feuchtigkeit und direkter Sonneneinstrahlung. Im Freien kann der Laserstrahl weniger sichtbar sein und das Gerät könnte beschädigt werden.

Wie reinigt man das Lasernivelliergerät?

Tauchen Sie das Gerät niemals in Wasser. Reinigen Sie es mit einem weichen, feuchten Tuch. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel. Reinigen Sie regelmäßig die Flächen in der Nähe der Laseröffnungen, um Staub zu entfernen.

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie die Batterien: Legen Sie 4 neue AA-Batterien unter Beachtung der Polarität ein. Stellen Sie sicher, dass der Batteriefachdeckel fest geschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bosch-Kundendienst.

Wie montiert man den Laser auf einem Stativ?

Schrauben Sie das Stativgewinde (5) auf das 1/4"-Gewinde des Stativs (10). Ziehen Sie die Feststellschraube des Stativs an, um das Gerät zu fixieren.

Welche Betriebsmodi sind verfügbar?

Drei Modi: Kreuz (horizontale und vertikale Linie vorne + seitliche vertikale Linie), horizontal (nur horizontale Linie), vertikal (nur vertikale Linie). Wechseln Sie den Modus durch mehrmaliges Drücken der Ein-/Aus-/Modus-Taste (3).

Wie verriegelt man die Pendelvorrichtung für den Transport?

Schieben Sie den Schalter für die Selbstnivellierung (4) in Position "" (keine Selbstnivellierung), um die Pendelvorrichtung zu verriegeln. Schalten Sie das Gerät vor dem Transport aus.

BEDIENUNGSANLEITUNG LL0516 AA SKIL

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

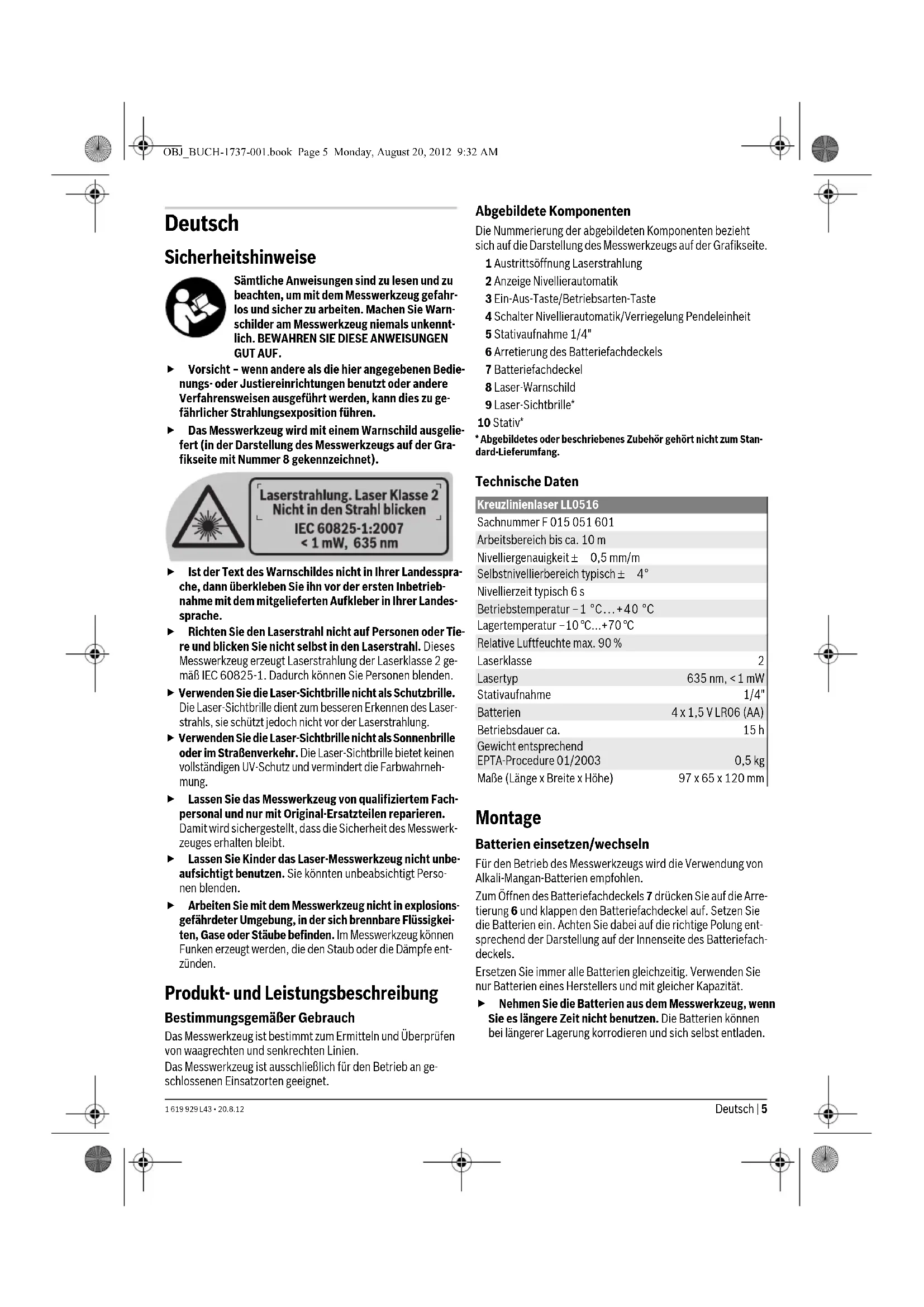

Deutsch......Seite 5

English Page 7

Français Page 11

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.
Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite mit Nummer 8 gekennzeichnet).

Laserstrahlung. Laser Klasse 2 Nicht in den Strahl blicken

IEC 60825-1:2007 < 1 mW, 635 nm

Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache.
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl. Dieses Messwerkzeug erzeugt Laserstrahlung der Laserklasse 2 gemäß IEC 60825-1. Dadurch können Sie Personen blenden.
▶ Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung.
▶ Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.
▶ Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
▶ Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagrechten und senkrechten Linien. Das Messwerkzeug ist ausschließlich für den Betrieb an geschlossenen Einsatzorten geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.

1 Austrittsöffnung Laserstrahlung
2 Anzeige Nivellierautomatik
3 Ein-Aus-Taste/Betriebsarten-Taste
4 Schalter Nivellierautomatik/Verriegelung Pendeleinheit
5 Stativaufnahme 1/4"
6 Arretierung des Batteriefachdeckels
7 Batteriefachdeckel
8 Laser-Warnschild
9 Laser-Sichtbrille*

10 Stativ*

* Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.

Technische Daten

Kreuzlinienlaser LL0516

Sachnummer F 015 051 601
Arbeitsbereich bis ca. 10 m
Nivelliergenauigkeit ± 0,5 mm/m
Selbstnivellierbereich typisch ± 4°
Nivellierzeit typisch 6 s
Betriebstemperatur -1 °C...+40 °C
Lagertemperatur -10 °C...+70 °C
Relative Luftfeuchte max. 90 %
Laserklasse	2
Lasertyp	635 nm, <1 mW
Stativaufnahme	1/4"
Batterien	4 x 1,5 V LR06 (AA)
Betriebsdauer ca.	15 h
Gewicht entsprechend
EPTA-Procedure 01/2003	0,5 kg
Maße (Länge x Breite x Höhe)	97 x 65 x 120 mm

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen.

Zum Öffnen des Batteriefachdeckels 7 drücken Sie auf die Arretierung 6 und klappen den Batteriefachdeckel auf. Setzen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachdeckels.

Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität.

▶ Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung korrodieren und sich selbst entladen.

Betrieb

Inbetriebnahme

▶ Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
▶ Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.
▶ Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Durch Beschädigungen des Messwerkzeugs kann die Genauigkeit beeinträchtigt werden. Vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinien zur Kontrolle mit einer bekannten waagerechten oder senkrechten Referenzlinie.
▶ Schieben Sie den Schalter Nivellierautomatik 4 in Position ☐ wenn Sie das Messwerkzeug transportieren. Damit wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann.

Ein-/Ausschalten

Zum Einschalten des Messwerkzeugs drücken Sie die Ein-Aus-Taste 3. Das Messwerkzeug sendet sofort nach dem Einschalten Laserlinien aus den beiden Austrittsöffnungen 1.
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung.

Zum Ausschalten des Messwerkzeugs drücken Sie die Ein-Aus-Taste 3 so oft, bis die Anzeige Nivellierautomatik 2 erlischt. Schieben Sie den Schalter Nivellierautomatik 4 in Position ⑦, um die Pendeleinheit zu verriegeln.

Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laserstrahl geblendet werden.

Wenn Sie das Messwerkzeug nicht benutzen, schalten Sie es aus, um Energie zu sparen.

Betriebsarten

Das Messwerkzeug verfügt über drei Betriebsarten, in denen bis zu drei Laserlinien erzeugt werden: Im Kreuzlinienbetrieb werden ein Laserkreuz nach vorn sowie eine senkrechte Laserlinie im 90°-Winkel angezeigt, in den beiden anderen Betriebsarten jeweils die waagerechte bzw. die senkrechte Linie des Laserkreuzes einzeln.

Nach dem Einschalten befindet sich das Messwerkzeug im Kreuzlinienbetrieb. Um die Betriebsart zu wechseln, drücken Sie die Ein-Aus-Taste/Betriebsarten-Taste 3 so oft, bis die gewünschte Betriebsart eingestellt ist.

Alle Betriebsarten können sowohl mit als auch ohne Nivellier-automatik gewählt werden.

Symbol Betriebsart
1	Kreuzlinienbetrieb(siehe Bilder A–C und F): Das Messwerkzeug erzeugt eine waagerechte und eine senkrechte Laserlinie aus der vorderen sowie eine senkrechte Laserlinie aus der seitlichen Laser-Austrittsöffnung 1. Die beiden senkrechten Laserlinien verlaufen im 90°-Winkel zueinander.
2	Horizontalbetrieb(siehe Bild D): Das Messwerkzeug erzeugt eine waagerechte Laserlinie aus der vorderen Laser-Austrittsöffnung 1.
3	Vertikalbetrieb(siehe Bild E): Das Messwerkzeug erzeugt eine senkrechte Laserlinie aus der vorderen Laser-Austrittsöffnung 1.

Anwendung

Das Messwerkzeug dient zum Ermitteln und Überprüfen von waagerechten und senkrechten Linien sowie zum Anzeigen von geneigten Linien. Mithilfe der beiden senkrechten, im 90°-Winkel verlaufenden Laserlinien können rechte Winkel angezeigt und überprüft werden, z.B. bei der Aufteilung von Räumen.

Arbeiten mit Nivellierautomatik (siehe Bilder A–E)

Stellen Sie das Messwerkzeug auf eine waagerechte, feste Unterlage oder befestigen Sie es auf dem Stativ 10.

Für Arbeiten mit Nivellierautomatik schieben Sie den Schalter Nivellierautomatik 4 in Position. Die Anzeige Nivellierautomatik 2 leuchtet grün (Symbol „green“).

Ist die automatische Nivellierung nicht möglich, z.B. weil die Standfläche des Messwerkzeugs mehr als 4° von der Waagerechten abweicht, leuchtet die Anzeige Nivellierautomatik 2 rot, die Laserlinien blinken und es ertönt ein Signalton.

▶ Halten Sie das Messwerkzeug nicht nah ans Ohr! Der laute Ton kann das Gehör schädigen.

Stellen Sie in diesem Fall das Messwerkzeug waagerecht auf und warten Sie die Selbstnivellierung ab. Sobald sich das Messwerkzeug wieder innerhalb des Selbstnivellierbereiches von ±4^ befindet, leuchten die Laserlinien dauerhaft, die Anzeige Nivellierautomatik 2 leuchtet grün und der Signalton wird abgeschaltet.

Außerhalb des Selbstnivellierbereiches von ±4^ ist das Arbeiten mit Nivellierautomatik nicht möglich, da sonst nicht gewährleistet werden kann, dass die Laserlinien im rechten Winkel zueinander verlaufen.

Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert. Überprüfen Sie nach einer erneuten Nivellierung die Position der waagrechten bzw. senkrechten Laserlinie in Bezug auf Referenzpunkte, um Fehler zu vermeiden.

Arbeiten ohne Nivellierautomatik (siehe Bild F)

Für Arbeiten ohne Nivellierautomatik schieben Sie den Schalter Nivellierautomatik 4 in Position ☐. Die Anzeige Nivellierautomatik 2 leuchtet rot (Symbol 📋/„red“).

Bei abgeschalteter Nivellierautomatik können Sie das Messwerkzeug frei in der Hand halten oder auf eine geneigte Unterlage stellen. Die Laserlinien verlaufen nicht mehr zwingend senkrecht zueinander.

Arbeitshinweise

▶ Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren. Die Breite der Laserlinie ändert sich mit der Entfernung.

Arbeiten mit dem Stativ

Ein Stativ 10 bietet eine stabile, höheneinstellbare Messunterlage. Setzen Sie das Messwerkzeug mit der Stativaufnahme 5 auf das 1/4"-Gewinde des Stativs auf und schrauben Sie es mit der Feststellschraube des Stativs fest.

Laser-Sichtbrille

Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das rote Licht des Lasers für das Auge heller.

▶ Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung.
▶ Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.

Wartung und Service

Wartung und Reinigung

Halten Sie das Messwerkzeug stets sauber.

Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie dabei auf Fusseln.

Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Öffnen Sie das Messwerkzeug nicht selbst. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Messwerkzeugs an.

Kundendienst und Kundenberatung

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]*

Fax: [phone]*

(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunknetzen)

E-Mail: [e-mail]

Tel. Kundenberatung: [phone]

(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunknetzen)

Fax: [phone]

E-Mail: [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2002/96/EG müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Änderungen vorbehalten.
