KÄYTTÖOHJE LL0516 AA SKIL

fi Alkuperäiset ohjeet

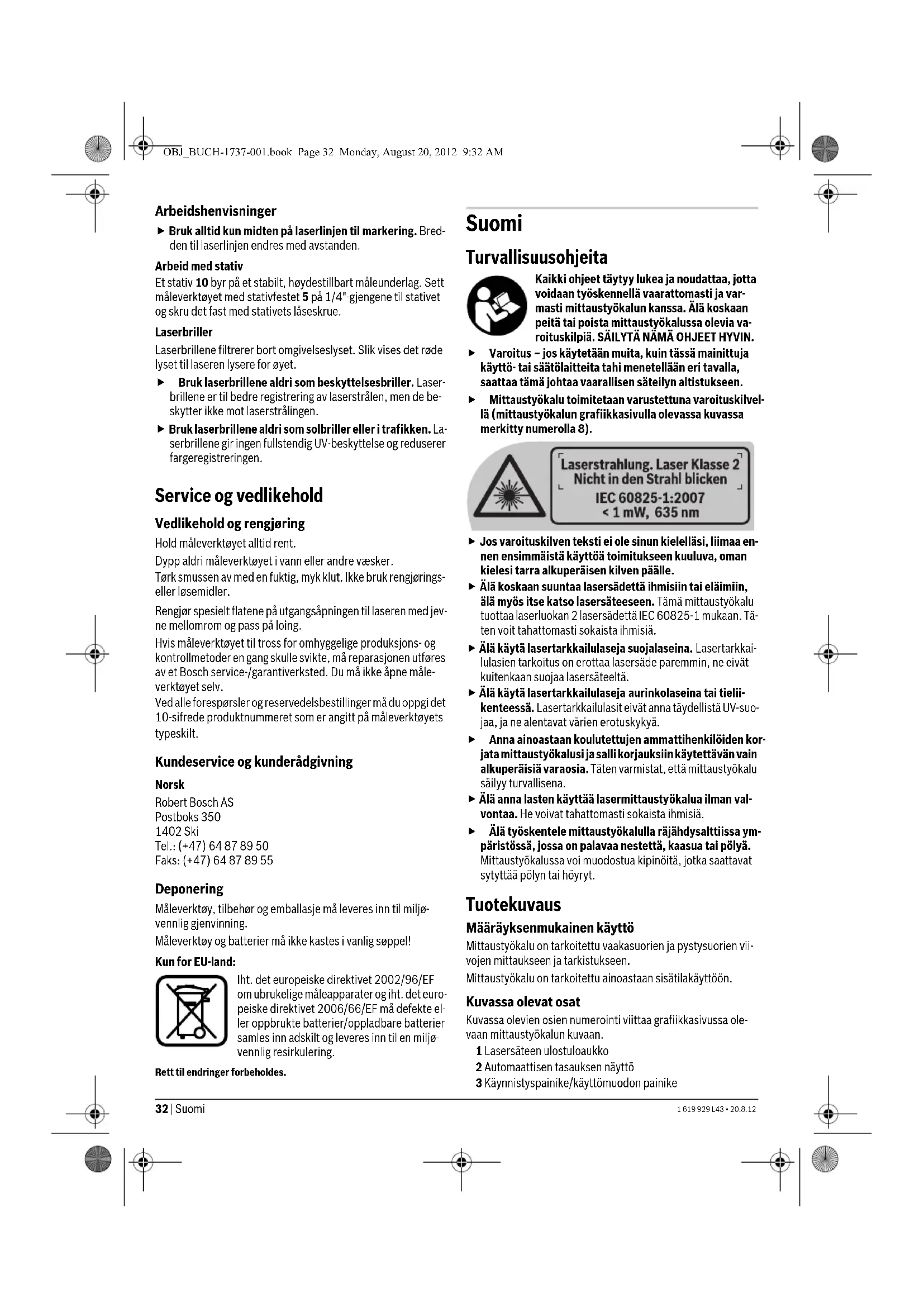

Kaikki ohjeet täytyy lukea ja noudattaa, jotta voidaan työskennellä vaarattomasti ja varmasti mittaustyökalun kanssa. Älä koskaan peitä tai poista mittaustyökalussa olevia varoituskilpiä. SÄILYTÄ NÄMÄ OHJEET HYVIN.

• Varoitus – jos käytetään muita, kuin tässä mainittuja käyttö- tai säätölaitteita tahi menetellään eri tavalla, saattaa tämä johtaa vaarallisen säteilyn altistukseen.
  Mittaustyökalu toimitetaan varustettuna varoituskilvellä (mittaustyökalun grafiikkasivulla olevassa kuvassa merkitty numerolla 8).

• Jos varoituskilven teksti ei ole sinun kielelläsi, liimaa ennen ensimmäistä käyttöä toimitukseen kuuluva, oman kielesi tarra alkuperäisen kilven päälle.
• Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myös itse katso lasersäteeseen. Tämä mittaustyökalu tuottaa laserluokan 2 lasersädettä IEC 60825-1 mukaan. Täten voit tahattomasti sokaista ihmisiä.
• Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.
• Älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa, ja ne alentavat värien erotuskykyä.
  ▶ Anna ainoastaan koulutettujen ammattihenkilöiden korjata mittaustyökalusi ja salli korjauksiin käytettävän vain alkuperäisiä varaosia. Täten varmistat, että mittaustyökalu säilyy turvallisena.
• Älä anna lasten käyttää lasermittaustyökalua ilman valvontaa. He voivat tahattomasti sokaista ihmisiä.
  Älä työskentele mittaustyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

Tuotekuvaus

Määräyksenmukainen käyttö

Mittaustyökalu on tarkoitettu vaakasuorien ja pystysuorien viivojen mittaukseen ja tarkistukseen.

Mittaustyökalu on tarkoitettu ainoastaan sisätilakäyttöön.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan mittaustyökalun kuvaan.

1 Lasersäteen ulostuloaukko
2 Automaattisen tasauksen näyttö
3 Käynnistyspainike/käyttömuodon painike

4 Automaattisen tasauksen kytkin/heiluriyksikön lukitus
5 Jalustan kiinnityskierre 1/4"
6 Paristokotelon kannen lukitus
7 Paristokotelon kansi
8 Laservaroituskilpi
9 Lasertarkkailulasit*

10 Jalusta*

* Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen.

Tekniset tiedot
Ristilinjalaser LL0516

Tuotenumero F 015 051 601
Työalue jopa n. 10 m
Tasaustarkkuus ± 0,5 mm/m
Tyypillinen itsetasausalue ± 4°
Tyypillinen tasausaika 6 s
Käyttölämpötila -1 °C...+40 °C
Varastointilämpötila -10 °C...+70 °C
Ilman suhteellinen kosteus maks. 90 %
Laserluokka 2
Lasertyyppi	635 nm, <1 mW
Jalustan kiinnityskierre	1/4"
Paristot	4 x 1,5 V LR06 (AA)
Käyttöaika n.	15 h
Paino vastaa
EPTA-Procedure 01/2003	0,5 kg
Mitat (pituus x leveys x korkeus)	97 x 65 x 120 mm

Asennus

Paristojen asennus/vaihto

Mittaustyökalun voimanlähteenä suosittelemme käyttämään alkali-mangaaniparistoja.

Avaa paristokotelon kansi 7 painamalla lukitusta 6 ja kääntämälä kansi auki. Aseta paristot paikoilleen. Varmista oikea napaisuus paristokotelon sisällä olevan kuvan mukaisesti.

Vaihda aina kaikki paristot samanaikaisesti. Käytä yksinomaan saman valmistajan saman tehoisia paristoja.

▶ Poista paristot mittaustyökalusta, ellet käytä sitä pitkään aikaan. Paristot saattavat hapettua tai purkautua itsestään pitkäaikaisessa varastoinnissa.

Käyttö

Käyttöönotto

• Suojaa mittaustyökalu kosteudelta ja suoralta auringonvalolta.
• Älä aseta mittaustyökalua alttiiksi äärimmäisille lämpötiloille tai lämpötilan vaihteluille. Älä esim. jätä sitä pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen.

Vältä kovia iskuja tai mittaustyökalun pudottamista. Mittaustyökalun vauriot voivat vaikuttaa mittaustarkkuuteen. Voi-makkaan iskun tai putoamisen jälkeen tulee laserviivoja verrata tunnettuun pystysuoraan tai vaakasuoraan vertailuviivaan.
Työnnä automaattisen tasauksen kytkin 4 asentoon, kun kuljetat mittaustyökalua. Tällöin heiluriyksikkö, joka muutoin voisi vahingoittua voimakkaasta liikkeestä, on lukittuna.

Käynnistys ja pysäytys

Käynnistä mittaustyökalu painamalla käynnistyspainiketta 3. Mittaustyökalu lähettää heti käynnistyksen jälkeen laserlinjat molemmista ulostuloaukoista 1.

- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa.

Sammuta mittaustyökalu painamalla käynnistyspainiketta 3 niin monta kertaa, että automaattisen tasauksen näyttö 2 sammuu. Työnnä automaattisen tasauksen kytkin 4 asentoon heiluriyksikön lukitsemiseksi.

- Älä jätä kytkettyä mittaustyökalua ilman valvontaa ja sammuta mittaustyökalu käytön jälkeen. Lasersäde saattaa häikäistä muita henkilöitä.

Katkaise energiansäästön takia virta mittaustyökalusta, kun et käytä sitä.

Käyttömuodot

Mittaustyökalussa on kolme käyttömuotoa, joissa se muodostaa jopa kolme laserlinjaa: Ristilinjakäytössä näytetään laserristi eteenpäin sekä pystysuora laserlinja 90° kulmassa. Kahdessa muussa käyttömuodossa näytetään joko laserristin vaakasuora tai pystysuora linja yksin.

Mittaustyökalu on ristilinjakäytössä käynnistyksen jälkeen. Vaihda käyttömuotoa painamalla käynnistyspainiketta/käyttömuodon painiketta 3 niin monta kertaa, että haluttu käyttömuoto on asetettuna.

Kaikkia käyttömuotoja voidaan valita sekä automaattisella tasa- uksella että ilman sitä.

Tunnusmerkki	Käyttömuoto
	Ristilinjakäyttö (katso kuvat A-C ja F): Mittaustyökalu muodostaa vaakasuoran ja pystysuoran laserlinjan sivussa olevasta laserin ulostuloaukosta 1. Kaksi laserlinjaa ovat 90°-kulmassa toisiinsa nähden.
	Vaakasuora käyttö (katso kuva D): Mittaustyökalu muodostaa vaakasuoran laserlinjan laserin etumaisesta ulostuloaukosta 1.
	Pystysuora käyttö (katso kuva E): Mittaustyökalu muodostaa pystysuoran laserlinjan laserin etumaisesta ulostuloaukosta 1.

Käyttö

Mittaustyökalu on tarkoitettu vaakasuorien ja pystysuorien linjojen sekä mittaukseen ja tarkistukseen sekä kaltevien linjojen ositukseen. Kahden kohtisuoran, 90°-kulmassa kulkevan laserlinjan avulla voidaan osoittaa ja tarkistaa suoria kulmia esim. huoneita jaettaessa.

Työskentely automaattisen tasauksen kanssa (katso kuvat A–E)

Aseta mittaustyökalu vaakasuoralle tukevalle alustalle tai asenna se jalustaan 10.

Työnnä automaattisella tasauksella tehtäviä töitä varten automaattisen tasauksen kytkin 4 asentoon .automaattisen tasauksen näyttö 2 palaa vihreänä (tunnusmerkki /"green"). Jos automaattinen tasaus ei ole mahdollinen, esim. jos mittaustyökalun alusta poikkeaa yli 4° vaakatasosta, automaattisen tasauksen näyttö 2 syttyy punaisena, laser vilkkuu ja merkkiääni kuuluu.

- Älä pidä mittaustyökalua lähellä korvaa! Voimakas ääni saattaa vahingoittaa kuuloa.

Aseta tässä tapauksessa mittaustyökalu vaakatasoon ja odota itsetasausta. Heti, kun mittaustyökalu taas on itsetasausalueen ±4° sisällä, palavat laserlinjat pysyvästi, automaattisen tasauksen näyttö 2 palaa vihreänä ja äänimerkki sammuu.

Itsetasausalueen ±4° ulkopuolella ei automaattisen tasauksen kanssa voida työskennellä, koska silloin ei voida taata, että laserlinjat kulkevat suorassa kulmassa toisiinsa nähden.

Jos käytön aikana tapahtuu tärähdyksiä tai asennonmuutoksia, mittaustyökalu suorittaa automaattisesti uuden tasauksen. Tarkista uuden tasauksen jälkeen vaakasuoran tai pystysuoran laserlinjan sijainti vertailupisteeseen nähden, vikojen välttämiseksi.

Työskentely ilman automaattista tasausta (katso kuva F)

Työnnä ilman automaattista tasausta tehtäviä töitä varten automaattisen tasauksen kytkin 4 asentoon 📄. Automaattisen tasauksen näyttö 2 palaa punaisena (tunnusmerkki 📋/"red").

Automaattisen tasauksen ollessa poiskytkettynä, voit pitää mittaustyökalun vapaasti kädessä tai asettaa se kaltevalle alustalle. Laserlinjat eivät välttämättä kulje enää suorassa kulmassa toisiinsa nähden.

Työskentelyohjeita

Käytä aina vain laserlinjan keskipistettä merkintää varten. Laserlinjan leveys muuttuu etäisyyden muuttuessa.

Työskentely jalustan kanssa

Jalusta 10 tarjoaa tukevan mittausalustan, jonka korkeus on säädettävissä. Aseta mittaustyökalun jalustakiinnitys 5 jalustan 1/4"-kierteeseen ja ruuvaa se kiinni jalustan lukitusruuvilla.

Lasertarkkailulasit

Lasertarkkailulasit suodattavat pois ympäristön valon. Tällöin silmä näkee laserin punaisen valon kirkkaampana.

• Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.
• Älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa, ja ne alentavat värien erotuskykyä.

Hoito ja huolto

Huolto ja puhdistus

Pidä aina mittaustyökalu puhtaana.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin. Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdistusaineita tai liuottimia.

Puhdista eritysesti pinnat laserin ulostuloaukossa säännöllisesti ja varo nukkaa.

Jos mittaustyökalussa huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch-huollon tehtäväksi. Älä itse avaa mittaustyökalua.

Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy mittaustyökalun tyyp-pikilvestä.

Huolto ja asiakasneuvonta

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: 0800 98044

Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrätykseen. Älä heitä mittaustyökaluja tai akkuja/paristoja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2002/96/EY mukaan käyttökelvottomat mittaustyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/ paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.

Oikeus teknisiin muutoksiin pidätetään.
