LL0516 AA - Niveau laser SKIL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Niveau laser
Précision	± 0,5 mm à 10 m
Portée	Jusqu'à 20 m (sans récepteur)
Fonctionnalités	Ligne horizontale et verticale, mode de mise à niveau automatique
Alimentation	Piles AA (non incluses)
Poids	Environ 0,5 kg
Dimensions	Compact, facile à transporter
Utilisation	Idéal pour les travaux de nivellement, la pose de carrelage, et les travaux de construction
Maintenance	Nettoyer régulièrement l'objectif, vérifier les piles
Sécurité	Ne pas regarder directement le faisceau laser, utiliser des lunettes de protection si nécessaire
Garantie	2 ans
Accessoires inclus	Support mural, mode d'emploi

FOIRE AUX QUESTIONS - LL0516 AA SKIL

Comment calibrer le niveau laser SKIL LL0516 AA ?

Pour calibrer votre niveau laser, placez-le sur une surface plane et activez le niveau. Ajustez les vis de calibration situées sous l'appareil jusqu'à ce que le faisceau laser soit parfaitement horizontal ou vertical.

Que faire si le laser ne s'allume pas ?

Vérifiez d'abord si les piles sont correctement installées et chargées. Si le problème persiste, essayez de remplacer les piles par des neuves.

Comment utiliser le niveau laser en extérieur ?

Pour une utilisation en extérieur, assurez-vous que le niveau laser est visible. Utilisez un récepteur laser si nécessaire pour augmenter la portée et la visibilité du faisceau.

Le niveau laser SKIL LL0516 AA est-il résistant à l'eau ?

Oui, le SKIL LL0516 AA est conçu avec un indice de protection IP54, ce qui le rend résistant à l'eau et à la poussière, mais évitez de l'exposer à des conditions extrêmes.

Comment changer les piles du niveau laser ?

Ouvrez le compartiment des piles situé à l'arrière de l'appareil. Retirez les anciennes piles et insérez de nouvelles piles en respectant la polarité indiquée.

Quelle est la portée maximale du niveau laser SKIL LL0516 AA ?

La portée maximale du SKIL LL0516 AA est d'environ 20 mètres en intérieur et jusqu'à 10 mètres en extérieur, en fonction des conditions de lumière.

Comment nettoyer le niveau laser ?

Utilisez un chiffon doux et sec pour essuyer la surface de l'appareil. Évitez d'utiliser des produits chimiques ou des abrasifs qui pourraient endommager la lentille.

Que faire si le faisceau laser est flou ?

Assurez-vous que la lentille est propre. Si le problème persiste, vérifiez que l'appareil est correctement calibré et qu'il est sur une surface stable.

Puis-je utiliser le niveau laser dans des zones à forte luminosité ?

Oui, mais la visibilité du faisceau peut être réduite en plein soleil. L'utilisation d'un récepteur laser est recommandée dans ces conditions.

Quelle est la durée de vie des piles du SKIL LL0516 AA ?

La durée de vie des piles dépend de l'utilisation, mais en moyenne, elles peuvent durer entre 10 et 20 heures d'utilisation continue.

MODE D'EMPLOI LL0516 AA SKIL

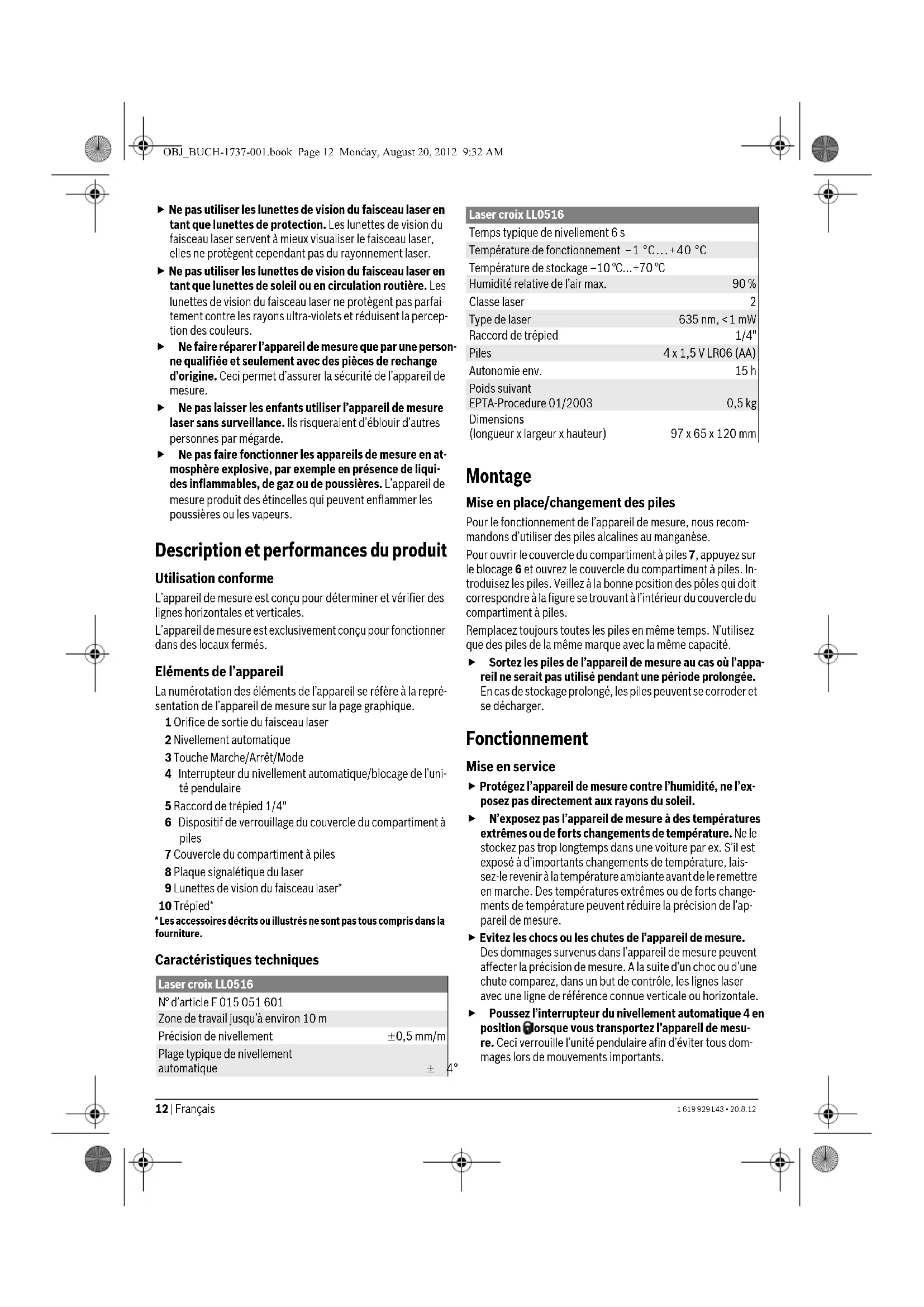

Avertissements de sécurité

Il est impératif que toutes les instructions soient lues et prises en compte pour pouvoir travailler sans risques et en toute sécurité avec cet appareil de mesure. Veillez à ce que les plaques signalétiques se trouvant sur l'appareil de mesure restent toujours lisibles. CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS DE SECURITE.

▶ Attention – si d'autres dispositifs d'utilisation ou d'ajustage que ceux indiqués ici sont utilisés ou si d'autres procédés sont appliqués, ceci peut entraîner une exposition dangereuse au rayonnement.
Cet appareil de mesure est fourni avec une plaque d'avertissement (dans la représentation de l'appareil de mesure se trouvant sur la page des graphiques elle est marquée du numéro 8).

• Avant la première mise en service, recouvrir le texte de la plaque d'avertissement par l'autocollant fourni dans votre langue.
  ▶ Ne pas diriger le faisceau laser vers des personnes ou des animaux et ne jamais regarder soi-même dans le faisceau laser. Cet appareil de mesure génère des rayonnements laser Classe laser 2 selon la norme IEC 60825-1. D'autres personnes peuvent être éblouies.

▶ Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de protection. Les lunettes de vision du faisceau laser servent à mieux visualiser le faisceau laser, elles ne protègent cependant pas du rayonnement laser.
▶ Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de soleil ou en circulation routière. Les lunettes de vision du faisceau laser ne protègent pas parfaitement contre les rayons ultra-violets et réduisent la perception des couleurs.
▶ Ne faire réparer l'appareil de mesure que par une personne qualifiée et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil de mesure.
▶ Ne pas laisser les enfants utiliser l'appareil de mesure laser sans surveillance. Ils risqueraient d'éblouir d'autres personnes par mégarde.
▶ Ne pas faire fonctionner les appareils de mesure en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. L'appareil de mesure produit des étincelles qui peuvent enflammer les poussières ou les vapeurs.

Description et performances du produit

Utilisation conforme

L'appareil de mesure est conçu pour déterminer et vérifier des lignes horizontales et verticales.

L'appareil de mesure est exclusivement conçu pour fonctionner dans des locaux fermés.

Eléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation de l'appareil de mesure sur la page graphique.

1 Orifice de sortie du faisceau laser

2 Nivellement automatique

3 Touche Marche/Arrêt/Mode

4 Interrupteur du nivellement automatique/blocage de l'unité pendulaire

5 Raccord de trépied 1/4"

6 Dispositif de verrouillage du couvercle du compartiment à piles

7 Couvercle du compartiment à piles

8 Plaque signalétique du laser

9 Lunettes de vision du faisceau laser*

10 Trépied*

* Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture.

Caractéristiques techniques

Laser croix LL0516

N° d'article F 015 051 601
Zone de travail jusqu'à environ 10 m
Précision de nivellement	± 0,5 mm/m
Plage typique de nivellement automatique	± 4^

Laser croix LL0516

Temps typique de nivellement 6 s
Température de fonctionnement -1 °C...+40 °C
Température de stockage -10 °C...+70 °C
Humidité relative de l'air max.	90 %
Classe laser	2
Type de laser	635 nm, <1 mW
Raccord de trépied	1/4"
Piles	4 x 1,5 V LR06 (AA)
Autonomie env.	15 h
Poids suivant
EPTA-Procedure 01/2003	0,5 kg
Dimensions(longueur x largeur x hauteur)	97 x 65 x 120 mm

Montage

Mise en place/changement des piles

Pour le fonctionnement de l'appareil de mesure, nous recommandons d'utiliser des piles alcalines au manganèse.

Pour ouvrir le couvercle du compartiment à piles 7, appuyez sur le blocage 6 et ouvrez le couvercle du compartiment à piles. Introduisez les piles. Veillez à la bonne position des pôles qui doit correspondre à la figure se trouvant à l'intérieur du couvercle du compartiment à piles.

Remplacez toujours toutes les piles en même temps. N'utilisez que des piles de la même marque avec la même capacité.

▶ Sortez les piles de l'appareil de mesure au cas où l'appareil ne serait pas utilisé pendant une période prolongée. En cas de stockage prolongé, les piles peuvent se corroder et se décharger.

Fonctionnement

Mise en service

• Protégez l'appareil de mesure contre l'humidité, ne l'exposez pas directement aux rayons du soleil.
  N'exposez pas l'appareil de mesure à des températures extrêmes ou de forts changements de température. Ne le stockez pas trop longtemps dans une voiture par ex. S'il est exposé à d'importants changements de température, laissez-le revenir à la température ambiante avant de le remettre en marche. Des températures extrêmes ou de forts changements de température peuvent réduire la précision de l'appareil de mesure.
  Evitez les chocs ou les chutes de l'appareil de mesure. Des dommages survenus dans l'appareil de mesure peuvent affecter la précision de mesure. A la suite d'un choc ou d'une chute comparez, dans un but de contrôle, les lignes laser avec une ligne de référence connue verticale ou horizontale.
  Poussez l'interrupteur du nivellement automatique 4 en position lorsque vous transportez l'appareil de mesure. Ceci verrouille l'unité pendulaire afin d'éviter tous dommages lors de mouvements importants.

Mise en marche/arrêt

Pour mettre en marche l'appareil de mesure, appuyez sur la touche Marche/Arrêt 3. Immédiatement après sa mise en marche, l'appareil de mesure émet des lignes laser à travers les deux orifices de sortie 1.

▶ Ne dirigez pas le faisceau laser vers des personnes ou des animaux et ne regardez jamais dans le faisceau laser, même si vous êtes à grande distance de ce dernier.

Pour arrêter l'appareil de mesure, appuyez sur la touche Marche/Arrêt 3 jusqu'à ce que le voyant du nivellement automatique 2 s'éteigne. Poussez l'interrupteur du nivellement automatique 4 en position pour verrouiller l'unité pendulaire.

▶ Ne laissez pas sans surveillance l'appareil de mesure allumé et éteignez-le après l'utilisation. D'autres personnes pourraient être éblouies par le faisceau laser.

Afin d'économiser l'énergie, éteignez l'appareil de mesure quand vous ne l'utilisez pas.

Modes opératoires

L'appareil de mesure est doté de trois modes de fonctionnement, parmi lesquels jusqu'à trois lignes laser sont générées : En mode croix, une croix laser vers l'avant et, à l'aplomb, une ligne laser verticale en angle de 90° sont affichés, dans les deux autres modes seule la ligne horizontale ou la ligne verticale de la croix laser est affichée.

Après chaque mise en fonction, l'appareil de mesure se trouve en mode croix. Pour commuter d'un mode à l'autre, appuyez plusieurs fois sur la touche Marche/Arrêt/Mode 3 jusqu'à ce que le mode souhaité soit réglé.

Il est possible de choisir chacun des modes de fonctionnement avec ou sans nivellement automatique.

Symbole Mode de fonctionnement

1	Mode en croix (voir figures A-C et F): L'appareil de mesure émet une ligne laser horizontale et verticale de l'orifice de sortie avant du laser ainsi qu'une ligne laser verticale de l'orifice de sortie latéral 1. Les deux lignes laser verticales sont dans un angle de 90^ .
2
3	Mode vertical (voir figure E): L'appareil de mesure émet une ligne laser horizontale de l'orifice de sortie avant du laser 1.

Utilisation

L'appareil de mesure est conçu pour déterminer et vérifier des lignes horizontales et verticales ainsi que pour afficher des lignes inclinées. A l'aide des deux lignes laser verticales perpendiculaires dans un angle de 90°, on peut faire afficher et vérifier des angles droits, par ex. lors d'un redécoupage de pièces.

Travailler avec nivellement automatique (voir figures A–E)

Placez l'appareil de mesure sur un support horizontale solide ou montez-le sur le trépied 10.

Pour travailler en nivellement automatique, poussez l'interrupteur du nivellement automatique 4 en position 📅. L'affichage nivellement automatique 2 s'allume vert (symbole 📅/ « green »).

Si un nivellement automatique n'est pas possible, par ex. parce que la surface où est posé l'appareil de mesure diffère de plus de 4° de l'horizontale, l'affichage nivellement automatique 2 s'allume rouge, les lignes laser clignotent et un signal acoustique se fait entendre.

▶ Ne tenez pas l'appareil de mesure près de l'oreille ! Le son fort peut endommager l'ouïe.

Dans un tel cas, placez l'appareil de mesure horizontalement et attendez qu'il se renivelle automatiquement. Dès que l'appareil de mesure se retrouve dans la plage de nivellement automatique de ±4°, les lignes laser sont allumées en continu, l'affichage de nivellement automatique 2 s'allume vert et le signal acoustique s'éteint.

Il n'est pas possible d'utiliser le nivellement automatique en de-hors de la plage de nivellement automatique de ±4°, sinon il n'y a pas garantie que les lignes laser soient parfaitement perpendiculaires à angle droit l'une par rapport à l'autre.

En cas de chocs ou de modifications de place pendant l'utilisation, l'appareil de mesure se renivèle à nouveau automatiquement. Après un nivellement, vérifiez la position de la ligne laser horizontale ou verticale par rapport aux points de référence afin d'éviter des erreurs.

Travailler sans nivellement automatique (voir figure F)

Pour travailler sans nivellement automatique, poussez l'interrupteur du nivellement automatique 4 en position. L'affichage de nivellement automatique 2 s'allume rouge (symbole /« red »).

Lorsque le nivellement automatique est désactivé, il est possible de tenir l'appareil de mesure simplement en main ou de le poser sur un support approprié. Les lignes laser ne sont plus forcément perpendiculaires l'une par rapport à l'autre.

Instructions d'utilisation

Pour marquer, n'utilisez que le milieu de la ligne laser. La largeur de la ligne laser varie en fonction de la distance.

Travailler avec le trépied

Un trépied 10 offre l'avantage d'être un support de mesure stable à hauteur réglable. Placez l'appareil de mesure avec le raccord du trépied 5 sur le filet 1/4" du trépied et serrez-le au moyen de la vis de blocage du trépied.

Lunettes de vision du faisceau laser

Les lunettes de vision du faisceau laser filtrent la lumière ambiante. L'œil perçoit ainsi la lumière rouge du laser comme étant plus claire.

▶ Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de protection. Les lunettes de vision du faisceau laser servent à mieux visualiser le faisceau laser, elles ne protègent cependant pas du rayonnement laser.

▶ Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de soleil ou en circulation routière. Les lunettes de vision du faisceau laser ne protègent pas parfaitement contre les rayons ultra-violets et réduisent la perception des couleurs.

Entretien et Service Après-Vente

Nettoyage et entretien

Maintenez l'appareil de mesure propre.

N'immergez jamais l'appareil de mesure dans l'eau ou dans d'autres liquides.

Nettoyez l'appareil à l'aide d'un chiffon doux et humide. N'utilisez pas de détergents ou de solvants.

Nettoyez régulièrement en particulier les surfaces se trouvant près de l'ouverture de sortie du laser en veillant à éliminer les poussières.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil de mesure, celui-ci présentait un défaut, la réparation ne doit être confiée qu'à une station de Service Après-Vente agréée pour l'outillage Bosch. Ne démontez pas l'appareil de mesure vous-même.

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres de l'appareil de mesure indiqué sur la plaque signalétique.

Service Après-Vente et Assistance Des Clients

France

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel.:[phone]

(coût d'une communication locale)

Fax: [phone]

E-Mail: [e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel.: [phone]

Fax: [phone]

E-Mail:[e-mail]

Belgique, Luxembourg

Tel.: [phone]

Fax: [phone]

E-Mail : [e-mail]

Suisse

Tel.: [phone]

Fax: [phone]

Autres pays

Pour avoir des renseignements concernant la garantie, les travaux d'entretien ou de réparation ou les pièces de rechange, veuillez contacter votre détaillant spécialisé.

Elimination des déchets

Les appareils de mesure ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les appareils de mesure et les accus/piles avec les ordures ménagères !

Seulement pour les pays de l'Union Européenne :

Conformément à la directive européenne 2002/96/CE, les appareils de mesure dont on ne peut plus se servir, et conformément à la directive européenne 2006/66/CE, les accus/piles usés ou défectueux doivent être isolés et suivre une voie de recyclage appropriée.

Les batteries/piles dont on ne peut plus se servir peuvent être déposées directement auprès de :

Suisse

Batrec AG

3752 Wimmis BE

Sous réserve de modifications.
