Eliminación

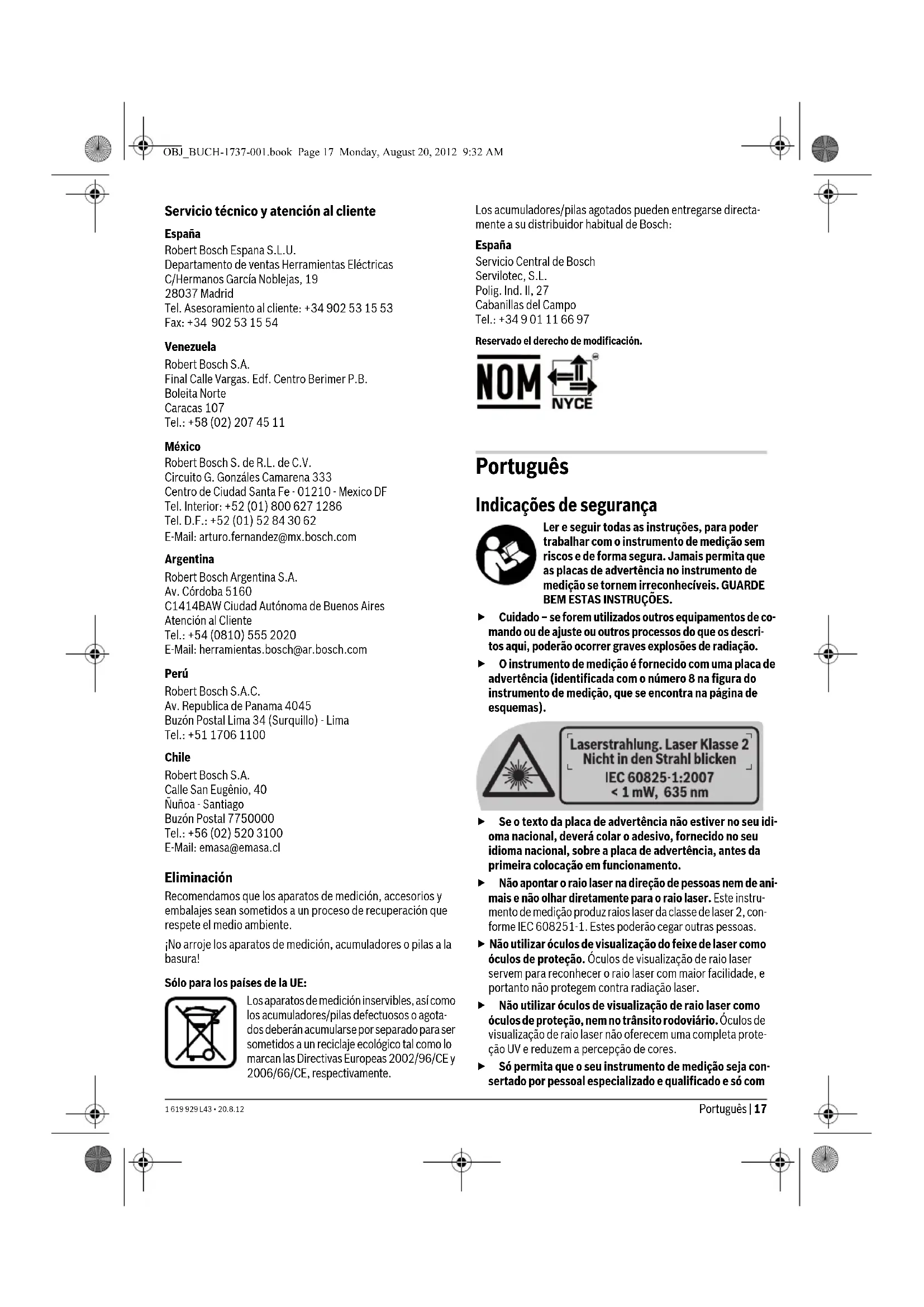

Indicações de segurança

Ler e seguir todas as instruções, para poder trabalhar com o instrumento de medição sem riscos e de forma segura. Jamais permita que as placas de advertência no instrumento de medição se tornem irreconhecíveis. GUARDE BEM ESTAS INSTRUÇÕES.

Cuidado – se forem utilizados outros equipamentos de comando ou de ajuste ou outros processos do que os descritos aqui, poderão ocorrer graves explosões de radiação.
O instrumento de medição é fornecido com uma placa de advertência (identificada com o número 8 na figura do instrumento de medição, que se encontra na página de esquemas).

Laserstrahlung. Laser Klasse 2 Nicht in den Strahl blicken IEC 60825-1:2007 < 1 mW, 635 nm

Se o texto da placa de advertência não estiver no seu idioma nacional, deverá colar o adesivo, fornecido no seu idioma nacional, sobre a placa de advertência, antes da primeira colocação em funcionamento.
- Não apontar o raio laser na direção de pessoas nem de animais e não olhar diretamente para o raio laser. Este instrumento de medição produz raios laser da classe de laser 2, conforme IEC 608251-1. Estes poderão cegar outras pessoas.
▶ Não utilizar óculos de visualização do feixe de laser como óculos de proteção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto não protegem contra radiação laser.
Não utilizar óculos de visualização de raio laser como óculos de proteção, nem no trânsito rodoviário. Óculos de visualização de raio laser não oferecem uma completa proteção UV e reduzem a percepção de cores.
Só permita que o seu instrumento de medição seja convertado por pessoal especializado e qualificado e só com

peças de reposição originais. Desta forma é assegurada a segurança do instrumento de medição.

• Não permita que crianças utilizem o instrumento de medição a laser sem supervisão. Elas poderão cegar outras pessoas sem querer.
• Não trabalhar com o instrumento de medição em área com risco de explosão, na qual se encontrem líquidos, gases ou pós inflamáveis. No instrumento de medição podem ser produzidas faíscas, que podem inflamar pós ou vapores.

Descrição do produto e especificações

Utilização conforme as disposições

O instrumento de medição é destinado para determinar e controlar linhas horizontais e verticais. O instrumento de medição é exclusivamente apropriado para o funcionamento em locais fechados.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação do instrumento de medição na página de esquemas.

1 Abertura para saída do raio laser
2 Indicação do sistema de nivelamento automático
3 Botão de ligar e desligar/botão de modos operacionais
4 Interruptor do nivelamento automático/travamento da unidade pendular
5 Alojamento do tripé 1/4"
6 Travamento da tampa do compartimento da pilha
7 Tampa do compartimento da pilha
8 Placa de advertência laser
9 Óculos para visualização de raio laser*

10 Tripé*

* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.

Dados técnicos

Laser de linhas cruzadas LL0516
No do produto F 015 051 601Área de trabalho de até aprox. 10 m
Exatidão de nivelamento ± 0,5 mm/m
Faixa de auto-nivelamento tipicamente ± 4°
Tempo de nivelamento tipicamente 6 s
Temperatura de funcionamento -1 °C...+40 °C
Temperatura de armazenamento -10 °C...+70 °C
Máx. umidade relativa do ar	90%
Classe de laser	2
Tipo de laser	635 nm, <1 mW
Alojamento do tripé	1/4"
Pilhas	4 x 1,5 V LR06 (AA)
Duração de funcionamento de aprox.	15 h
Peso conforme
EPTA-Procedure 01/2003	0,5 kg
Dimensões(comprimento x largura x altura)	97 x 65 x 120 mm

Montagem

Para o funcionamento do instrumento de medição é recomendável usar pilhas de manganês alcalinas.

Para abrir a tampa do compartimento das pilhas 7, deverá premir o travamento 6 e abrir a tampa do compartimento das pilhas. Introduzir as pilhas. Observar que a polaridade esteja correta, de acordo com a ilustração que se encontra no lado interior da tampa do compartimento das pilhas.

Sempre substituir todas as pilhas ao mesmo tempo. Só utilizar pilhas de uma só marca e com a mesma capacidade.

▶ Retirar as pilhas do instrumento de medição, se não for utilizado durante muito tempo. As pilhas podem corroer-se ou descarregar-se se forem armazenadas durante tempo prolongado.

Serviço

Colocação em funcionamento

▶ Proteger a ferramenta de medição contra umidade ou insolação direta.
- Não sujeitar o instrumento de medição a temperaturas extremas nem a oscilações de temperatura. Não deixá-lo p. ex. dentro de um automóvel durante muito tempo. No caso de grandes variações de temperatura deverá deixar o instrumento de medição alcançar a temperatura de funcionamento antes de colocá-lo em funcionamento. No caso de temperaturas ou de oscilações de temperatura extremas é possível que a precisão do instrumento de medição seja prejudicada.
Evitar que o instrumento de medição sofra fortes golpes ou quedas. Danos no instrumento de medição podem prejudicar a sua exatidão. Após impactos fortes ou quedas deverá controlar as linhas de laser, comparando-as com uma linha de referência conhecida, seja ela vertical ou horizontal.
Empurrar o interruptor do nivelamento automático 4 para a posição Gantes de transportar o instrumento de medição. Assim a unidade pendular é bloqueada, caso contrário ela poderia ser danificada devido a fortes movimentos.

Ligar e desligar

Para ligar o instrumento de medição, deverá pressionar o botão de ligar-desligar 3. Imediatamente após ser ligado, o instrumento de medição emite linhas de laser, a partir de ambas as aberturas de saída 1.

- Não apontar o raio laser na direção de pessoas nem de animais e não olhar diretamente para o raio laser, nem mesmo a partir de maiores distâncias.

Para desligar o instrumento de medição é necessário pressionar repetidamente o botão de ligar e desligar 3, até a indicação do nivelamento automático 2 se apagar. Empurrar o interruptor do nivelamento automático 4 para a posição ①, para travar a unidade pendular.

- Não deixar o instrumento de medição ligado sem vigilância e desligar o instrumento de medição após a utilização. Outras pessoas poderiam ser cegadas pelo raio laser.

Se o instrumento de medição não for utilizado, desligue-o para poupar energia.

Tipos de funcionamento

O instrumento de medição possui três modos de funcionamento, nos quais são produzidas até três linhas de laser: No modo de funcionamento de linhas cruzadas é exibida uma cruz de laser, para frente, assim como uma linha de laser vertical no ângulo de 90° e nos outros dois modos de funcionamento, respectivamente a linha horizontal e a linha vertical da cruz de laser.

Após ser ligado, o instrumento de medição se encontra no funcionamento de linhas cruzadas. Para comutar o modo de funcionamento é necessário pressionar repetidamente o botão de ligar e desligar/botão de modos de funcionamento 3, até o modo de funcionamento desejado estar ajustado.

Todos os modos de funcionamento podem ser selecionados com ou sem nivelamento automático.

1	88+11	Modo de funcionamento de linhas cruzadas (veja as figuras A– C e F): O instrumento de medição produz uma linha de laser horizontal e uma vertical, a partir da abertura de saída de laser dianteira, assim como uma linha de laser vertical a partir da abertura de saída de laser lateral 1. As duas linhas de laser verticais percorrem com um ângulo de 90° entre si.
2		Modo de funcionamento horizontal (veja figura D): O instrumento de medição produz uma linha de laser horizontal a partir da abertura de saída de laser dianteira 1.
3		Modo de funcionamento vertical (veja figura E): O instrumento de medição produz uma linha de laser vertical a partir da abertura de saída de laser dianteira 1.

Aplicação

O instrumento de medição serve para averiguar e controlar linhas horizontais e verticais, assim como para exibir linhas inclinadas. Com ajuda das duas linhas verticais, que percorrem em um ângulo de 90°, podem ser indicados e controlados ângulos retos, como por exemplo para a divisão de recintos.

Trabalhar com o nivelamento automático (veja figuras A–E)

Colocar o instrumento de medição sobre uma superfície horizontal e firme ou fixar o instrumento sobre o tripé 10.

Para trabalhos com o nivelamento automático é necessário empurrar o interruptor do nivelamento automático 4 para a posição. A indicação do nivelamento automático 2 está iluminada de verde (símbolo /'green").

Se o nivelamento automático não puder ser realizado, p.ex., por que a base de apoio do instrumento de medição diverge mais do que 4º da horizontal, a indicação de nivelamento automático 2 ilumina-se de vermelho, as linhas de laser piscam e soa um sinal acústico.

- Não segurar o instrumento de medição perto do ouvido! O som alto pode causar defeitos auditivos.

Neste caso, deverá colocar o instrumento de medição na horizontal e aguardar o nivelamento automático. Assim que o instrumento de medição se encontrar dentro da faixa de nivelamento automático de ± 4°, as linhas de laser permanecem

iluminadas, a indicação do nivelamento automático 2 se ilumina de verde e o sinal acústico é desligado.

Fora da faixa de nivelamento automático de ±4^ não é possível trabalhar com o nivelamento automático, caso contrário não pode ser assegurado que as linhas de laser percorram com ângulo reto entre si.

O instrumento de medição é automaticamente renivelado se ocorrerem abalos ou mudanças de posição durante o funcionamento. Após um renivelamento, deverá se controlar a posição da linha de laser horizontal ou da vertical em relação aos pontos de referência, para evitar erros.

Trabalhos sem nivelamento automático (veja figura F)

Para trabalhos sem nivelamento automático é necessário empurrar o interruptor de nivelamento automático 4 para a posição. A indicação do nivelamento automático 2 está iluminada de vermelho (símbolo “red”).

Com o nivelamento automático desligado, é possível segurar o instrumento de medição nas mãos ou colocá-lo sobre uma superfície inclinada. As linhas de laser não percorrem necessaria-mente perpendicularmente uma em relação à outra.

Indicações de trabalho

Para marcar, só deve ser utilizado o centro da linha de laser. A largura da linha de laser se modifica com a distância.

Trabalhar com o tripé

O tripé 10 é um suporte de medição estável e com altura regulável. Colocar o instrumento de medição com alojamento do tripé 5 sobre a rosca de 1/4" do tripé e atarraxar com o parafuso de fixação do tripé.

Óculos para visualização de raio laser

Os óculos de visualização de raio laser filtram a luz ambiente. Com isto a luz vermelha do laser parece mais clara para os olhos.

▶ Não utilizar óculos de visualização do feixe de laser como óculos de proteção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto não protegem contra radiação laser.

- Não utilizar óculos de visualização de raio laser como óculos de proteção, nem no trânsito rodoviário. Óculos de visualização de raio laser não oferecem uma completa proteção UV e reduzem a percepção de cores.

Manutenção e serviço

Manutenção e limpeza

Manter o instrumento de medição sempre limpo.

Não mergulhar o instrumento de medição na água nem em outros líquidos.

Limpar sujidades com um pano húmido e macio. Não utilizar detergentes nem solventes.

Limpar regularmente, em especial, as superfícies em volta da abertura de saída do laser e verifique que não haja pêlos.

Se o instrumento de medição falhar apesar de cuidadosos processos de fabricação e de teste, o reparo deverá ser executado por uma oficina de serviço autorizada para ferramentas elétricas Bosch. Não abrir pessoalmente o instrumento de medição.

Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características do instrumento de medição.

Serviço pós-venda e assistência ao cliente

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contato

Eliminação

Os instrumentos de medição, acessórios e embalagens devem ser dispostos para reciclagem da matéria prima de forma ecológica.

Não deitar os instrumentos de medição e acumuladores/pilhas no lixo doméstico!

Só países EU:

A Diretriz Européia 2002/96/CE, relativa a instrumentos de medição que não podem mais ser utilizados e a Diretriz Européia 2006/66/CE, relativa a acumuladores/pilhas defeituosos ou gastos, determinam que estes devem ser recolhidos separadamente e levados a uma reciclagem ecológica.

Sob reserva de alterações.
