HRP 6.5 CM (AN)HA - Mutfak davlumbazı HOTPOINT-ARISTON - Ücretsiz kullanım kılavuzu

Ürün Tipi	Davlumbaz
Marka	Hotpoint-Ariston
Model	HRP 6.5 CM (AN)HA
Yükseklik (ayarlanabilir)	61 - 82 cm
Genişlik	65 cm
Derinlik	50 cm
Egzoz borusu çapı	150 mm (120 mm'ye düşürülebilir)
Elektrik beslemesi	230 V ~ 50 Hz
Aydınlatma	2 x 25 W halojen (tip G9)
Hız sayısı	3 (Hız 1,2,3) + durdurma
Kumanda	Mekanik düğmeler
Kurulum tipi	Dışarıya tahliye (opsiyonel kit ile devridaim mümkün)
Yağ filtresi	Metal, bulaşık makinesinde yıkanabilir
Karbon filtre	Aktif, her 20 ayda bir değiştirilir
Minimum mesafe (gazlı ocak)	65 cm
Minimum mesafe (elektrikli ocak)	55 cm
Malzeme	Paslanmaz çelik
Yaklaşık ağırlık	12 kg
Onarılabilirlik	Ampuller ve güç kablosu değiştirilebilir (servis)

Sık sorulan sorular - HRP 6.5 CM (AN)HA HOTPOINT-ARISTON

Davlumbaz nasıl doğru şekilde kurulur?

Kurulum kalifiye personel tarafından yapılmalıdır. Minimum mesafelere dikkat edin: gazlı ocağın üzerinde 65 cm, elektrikli ocağın üzerinde 55 cm. Duvarın ağırlığı taşıdığından emin olun. Egzozu 150 mm çapında bir boruya bağlayın (120 mm'ye düşürülebilir). Devridaim versiyonu için karbon filtre kitini takın.

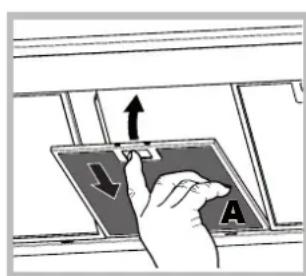

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri ayda en az bir kez temizlenmelidir. Bunları agresif olmayan bir deterjanla elde veya düşük sıcaklıkta kısa programda bulaşık makinesinde yıkayabilirsiniz. Sökmek için yaylı kolu çekin.

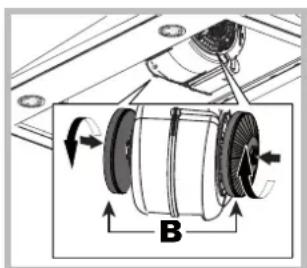

Karbon filtre ne zaman değiştirilmelidir?

Karbon filtre kokuları tutar. Kullanıma bağlı olarak yaklaşık her 20 ayda bir değiştirilmelidir. Yıkanmaz veya yenilenmez. Sökmek için 90° çevirin ve çıkarın.

Davlumbaz çalışmazsa ne yapmalı?

Önce elektrik kesintisi olmadığını ve bir hız seçildiğini kontrol edin. Çalışırken kapanırsa, 5 saniye fişini çekip tekrar takın. Sorun devam ederse, yardım servisine başvurun.

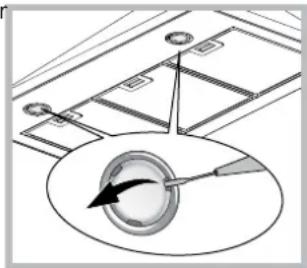

Ampul nasıl değiştirilir?

Davlumbazı elektrik bağlantısından ayırın. Yağ filtrelerini çıkarın. Ampulün soğuk olduğundan emin olun. Koruyucuyu çıkarmak için küçük bir düz tornavida ile kaldırın. Ampulü aynı tipte (halojen 25 W, G9) bir ampulle değiştirin. Koruyucuyu kapatın.

Davlumbaz devridaim için nasıl yapılandırılır?

Davlumbaz dışarıya tahliye için hazırdır. Devridaim versiyonuna dönüştürmek için karbon filtre kitini (birlikte verilmez) takın. Dokunmatik klavyeli modellerde, cihaz kapalıyken T5 (veya T4) düğmesine 6 saniye basarak modu değiştirebilirsiniz.

Gazlı ocak üzerindeki güvenlik mesafesi nedir?

Pişirme yüzeyi ile davlumbazın en alt kısmı arasındaki minimum mesafe en az 65 cm olmalıdır. Ocak kılavuzu daha büyük bir mesafe öneriyorsa, buna uyun.

Filtre doygunluk göstergesi nasıl sıfırlanır?

Dokunmatik klavyeli modellerde, T2 veya T3 simgesi yanıp söndüğünde, T5 (veya T4) düğmesine 3 saniye basın. Gösterge üç kez yanıp söner ve söner. Her iki filtre için işlemi tekrarlayın.

Davlumbazı yağ filtresi olmadan kullanabilir miyim?

Hayır, davlumbazı yağ filtresi takılı olmadan asla kullanmayın. Bu, motora zarar verebilir ve yangın riski oluşturabilir.

Davlumbazın dış yüzeyi nasıl temizlenir?

Dış yüzeyi sık sık nötr sıvı deterjan ve ılık suyla nemlendirilmiş bir bezle temizleyin. Aşındırıcı ürünlerden kaçının. Paslanmaz çelik için, saten yönünde kurulayın. İlk kullanımdan önce koruyucu filmleri çıkarın.

KULLANIM KILAVUZU HRP 6.5 CM (AN)HA HOTPOINT-ARISTON

Bakim ve Temizlik,61

Sorun Giderme,62

CZ

Cesky

Pokyny pro použiti ODSAVAC

Obsah

! Bu kılıvuzu ileride basvurmak üzere saklayin. Uniteyi satarsaniz, baskasina verirseniz veya baska bir yere taşirsaniz, kılıvuzun da urünle birlikte verildigiinden/ taşindigiindan emin olun.

! Talimatlari dikkatle okuyun - talimatlar, kurulum, kullanim ve güvenlikle ilgili onemli bilgiler icerir.

! Ürünün mekanik donanimini veya çkış borularinı kurcalamayın.

Genel güvenlik bilgileri

• Pişirme cihazınin en üst kismindaki pişirme araci destek yüzeyi ile davlumbazarasindaki mesafe en az su kadar olmaldir: Davlumbaz bir gazı set üsti ocagın üzerine kurulmusa 65 cm

Davlumbaz bir elektrikli set üstü oca进展情况 kurulmusa 55 cm

Gazl ocagin kurulum talimatlarinda daha fazla bir mesafe belirtilmisse o mesafeye uyulmaldir.

• Davlumbaz, pek*cok duvar/tavan ile kullanilmaya uygun ankraj tapalariyla verilmektedir.

Dikkat! Kurulum tamamlanana kadar üniteyi elektrik kaynagina baglamayin.

• Uniteyi temizlemeden veya yakim yapmadan once üntenin fisini prizden减免k in veya ana devre kesici baglantisini kesen.
• Uniteyi kurken veya bakim yaparken mutlaka is eldiveni kullanin.
• Bu cihaz, güvenliklerinden sorumlu bir kisi tarafindan cihazin kullanimiyla ilgili talimatlar kendilerine ögretilmeden veya bu kisinin gozetimi.altinda olmadan fiziksel, ruhsal veya akli durumlari yeterli olmayan kisiler (cocuklar dahlil) ya da gerekli bilgi ve tecrübeye sahip olmayan kisiler tarafindan kullanilmamaldir.
• Cocuklarin uniteyle oynamadiklarindan emin olun.
• Uniteyi yag filtresi takili degilken asla calistirmayin!
• Açıkça bu sekilde bir talimat verilmemisse, davlumbazi asla bir destek olarak KULLANMAYIN.
• Davlumbaz gaz veya diger yakitlarla calisan baska bir ekipmanla ayinanda kullaniliyorsa oda yeterince havalandirilmalidir.
• Cekilen gaz, gazı vaya Dennis yakı ilekipmanlarin yanma gazları tahiye etmek icin kullanıan bir kanala verilmemelidir.
• Hava cekme ile ilgili tum talimatlara uyun.
• Davlumbazın asaqınsinda alev olacak bicomde asla yemek PİSİRMEYİN; alev filtrelere hasar verebilir ya da yangına neden olabilir. Bunu asla yapmayın.
• Kizgin yadin alev almadigi nikontrol etmek icin kizartma isleri sirasinda ocaqin basinda durun.
  Duman减免kme konusundaki teknik ve gvenlik tedbirleriyle ilgili tum yerel yonetmeliklere uyun.
• Ürünün icini veDMI sik sik temizleyin (AYDAENA ZI R DEFA ve bu kilavuzda verilen talimatlara uygun olarak).

• Davlumbaz temizleme/parca degiistirmetalimatlarina uymamaniz yangina neden olabilir.

• Ampulleri.Doğru takili degilken davlumbazi asla calistirmayin - elektrik carpması riski!
  Imalatci, bu kilavuzda yer alan talimatlara uyulmaması nedeniyle meydana gelebilecek sorunlardan, hasardan veya yangindan sorumlututulamaz.
  Dikkat! Üntenin erişilebilir parçaları pişirme ekipmanıyla birlikte kullanıldışında;cok,isnabilir.

• Bu cihaz, eger uygun sekilde gozetimALTHinda bulunuyorlar ise veya guvenli sekilde cihazin kullanimi hakkindaegritim almislar ise ve iliskin tehlikelergoz onunde bulundurulur ise, 8 yasindan itibaren tocuklar ve fi ziksel, duyusal veya mental kapasiterden yoksun yeva tecrube ve bilgi sahibi olmayan kiselertarafindan kullanilabilir. Cocuklar, cihazile oynamamalidir. Temizlik ve bakimisleleri, denetimsiz olarak tocuklar tarafindan gerekteklestirilmemelidir.
